05:11查看AI文稿AI文稿今天我们继续来学习用那软件在 pcb 类钥匙自动布线的思路和技巧。这是一款七十瓦的 led 横流电路，有的同学在原件布局之后就直接进行布线了，这样的操作是不对的，因为在布线之前，我们还需要定义 pcb 的布线规则， 这样可以让 p c b 的布线更加符合自己的电器要求。在哪里可以定义 p c b 的布线规则呢？点击上方的设计菜单， 下拉就可以找到规则。点击打开规则设定面板，需要设定哪些规则呢？第一个需要设定的是间距点，这里打开间距设定， 他可以设定走线跟焊盘之间间距，还有线与线之间的安全间距，默认是零点二五四毫米，用于电压电流较小的电路。我们这是一个七十瓦的 led 横流驱动电路，电压电流都比较大，点这里把它修改为零点五毫米。设完之后点击右下角的应用，现在可以看到这些间距都改成了零点五毫米，这样第一项间距就设好了，那么接着要设定什么呢？点击这里， 打开走线宽度设定，默认也是零点二五四毫米的，对于我们这个电路走线的通过电流明显不够的，点击这里，把最小线宽改为一毫米。点这里把首选线宽也改成一毫米。 再点这里，把最大线宽改为二毫米。设好后再点右下角的应用，现在可以看到线宽都设定好了。第三项是走线板层设定，点这里把顶层的勾去掉，只留下底层走线， 也就是设定为单面板走线。对于不复杂的电路，这样可以给老板节约大量的生产成本，因为双面板要比单面板的成本贵很多，现在不需要点应用， 点击确定面板会自动关闭，这样整个 pcb 的布线规则就定义好了，接下来就可以布线了。当然不同的电路大家可以根据实际要求设定自己的参数。接下来该怎么进行布线呢？ 使用系统的自动布线可以节约大量的时间和精力。点击布线菜单下拉，找到自动布线，再点击全部，会打开自动布线面板。这上面的设定如果你是新手， 建议都不需要修改，直接点击下方的 real 开始布线，这是布线信息表，因为我们前面的原 建布局比较理想，所以自动布线很快就完成了，而且联通率是百分之一百。关闭这个信息提示，现在我们可以看到 pcb 上多了很多蓝色的走线，这就是自动布线的结果。点这里切换到底部走线层，可以对自动布线后的走线进行优化， 方便我们的后期线路加粗工作。旋转鼠标的滚轮，先把界面放大一点，比如说这个地方， 我们可以稍微的进行一个调整，点击工具条的交互式布线工具，这时光标变成绿色。点击一下焊盘，向下拉出一根新的走线，再往右再向上， 注意两点的间距，再连接到焊盘上，按右键结束，这样线路就调整好了，原来的走线会被 自动删除，是不是非常的方便。再比如这个地方，点击焊盘往右，再向下连接到焊盘上，按右键结束，线路就修改好了。 也可以点击在原有的走线上，这样连过来，按右键结束，线路就修改好了，非常的方便。 再比如感觉这里走线不理想，我们可以点击焊盘，先往右连接到上面的焊盘，再连接另一个焊盘， 按右键结束，这样就修改好了。像这里也是上面这根线离得太近了，不利于后期加粗，可以这样连接过来，再按右键结束，这样就修改好了，是不是非常方便？ 我们再检查一下其他还有没需要修改的地方。缩小界面，看一下整体的布线效果，主要检查走线之间的间距，方便后期的加粗处理。这就是使用自动布线 在家手工调整的效果，比起纯手工布线要节约大量的时间和精力，这个自动布线的效果还是比较满意的。那么这样的 pcb 可以交给生产了吗？那肯定是不行的，现在的布线只是起到了联通作用， 接下来我们要进一步对已有的走线进行一个加粗，第一是为了增大走线的导通电流，提升 pcb 的性能。 第二，加粗走线可以大大减少生产不良率，减少走线断路起皮的可能，特别是需要返修的时候，较细的走线就很容易被拉断。由于时间关 关系，那么关于 pcb 的自动布线思路和技巧，我们就先讲到这里，谢谢大家的观看学习，我们下节课再见！
2608网逍遥

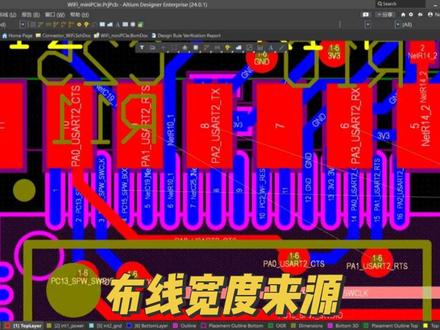

01:34查看AI文稿AI文稿每天一个 a d 小 技巧，我们在走线前一般会在规则中设定特定网络的走线宽度，然后我们点击确定，接着我们进行交互式布线。 有时候我们会发现布线宽度并指我们想要的宽度，那么这个时候该怎么办呢？我们可以按 tab 键直接修改走线宽度，当然我们也可以直接按鼠标右键 点击 preference， 点击 pcb editor， 接着点击 interactive routing 交互式布线。在交互式布线宽度来源中选择规则中的优先 或者最小走线宽度，然后我们应用确定，我们再进行走线，那么这个时候就是我们想要的走线宽度。当然有时候我们也可以直接摁鼠标右键点击优先选项， 在 pcv edit 中点击按 shift。 接着在交互式布线来源宽度中选择，在业务固线中选择线宽，线宽模式选择用户定义， 然后应用确定，我们再进行布线，我们直接修改，按 tab 键修改线宽，注意规则中设定的最小宽度为零点二五毫米，如果我们直接点零点一毫米， 系统会自动切换到最小宽度，那么我们就需要修改规则中的最小宽度了。好的，大家有什么问题可以在评论区留言，谢谢大家。
135电路er
01:24查看AI文稿AI文稿大家好，这是凡一教育，蛇形等长在高速 pcb 设计是经常要用的，那么 pcb 蛇形等长需要怎么设置，怎么使用呢？我们一起学习一下吧。 大家好，这里是反应教育，今天我们要教大家的是 ad 软件蛇心等藏的方法啊。首先我们看一下这根线，这根单段线的长度，它的宽度是六个 miu， 我们点击布线，点击网络调节，点击网络调节之后呢，我们按 table 键，我们可以看到右面这一栏，那么第一项指的是什么呢？第一项指的是我们蛇形线的一个高度，第二项指的是我们蛇形线 之间的距离，第三项指的是我们舌尖线这个呃斜角的一个长度，那么一般来说， 我们第一项根据这个板的情况进行一个调整。第二项我们单端通常是设置三 w 插分通常是设置二十六以上的一个间距， 我们现在限宽十六，我们三 w 是设置十二就可以了，因为我们这边指的是一个边缘间距。 ok， 然后我们第三项默认百分之三十就可以了。我们设置完这些之后呢，我们点击 点击我们的导线往右边进行一个滑滑选，可以看到这边我们的蛇形线就出来了，这就是我们 ad 蛇形等藏的方法，谢谢大家。
293凡亿电源研发
02:20查看AI文稿AI文稿大家好，在 a d 技巧系列的第四集，我给大家分享了 p c b 设计规则的附用方法和汉化讲解。很多同学私信问我日常画板常规的规则参数到底该怎么设置？今天我就带大家从头到尾手把手教你调好一套通用可直接抄作业的 p c b 设计规则。 首先我们打开新的 p c b 文件，点击设计，进入规则设置界面。市面上绝大多数器械规格书都是公制单位，所以强烈建议大家全程使用公制设置统一单位，能避免大部分报错问题。 首先设置最核心的走线安全间距，我们常规产品最小芯片引角间距为零点二毫米，所以安全间距统一设为零点一九毫米，刚好兼容零点二毫米引角直接设零点二毫米会触发设计报错。 如果你的板子没有零点二毫米超密引脚气垫，建议直接用零点二五四毫米或零点三毫米，稳定性更好，同皮间距可以适当放大，推荐零点四毫米到零点五毫米， 提升生产量率。接下来是走线宽度设置，常规气件最小引脚宽度零点三毫米，所以走线最小宽度锁定零点三毫米，完美适配常规焊盘最大走线宽度设置四毫米，如果有大电流走线需要超过四毫米的场景， 不要改规则，直接用铺铜走线即可。然后是过孔参数，通用，常规过孔统一设置零点三到零点五规格， 满足绝大多数普通版需求，特殊版子再单独定制参数。过孔连接，多边形铺铜连接，全部默认全覆盖模式，特别适合电源板大电流导通需求，机械孔只需要设置最大值，常规设置十毫米以上，适配各类安装孔位。 蜀汉层最小间距设置零点一五二毫米，也就是五英里升，符合工厂常规生产工艺标准。私印间距一定要设置，为了杜绝私印重叠，文字打架私印层间距最小值设为零点零二五毫米，也就是一英里升。如果局部空间实在放不下， 可以单独新建专属规则微调。最后是原件安全间距，设置最小砌件间距，彻底规避砌件摆放干涉重叠问题。 特殊异形器械再单独添加专属规则即可。以上就是我们画板最常用最通用的全套 a、 d 设计规则，新手直接照搬，老手按需微调，建议收藏画图直接抄作业。
878电子李柯南
00:39查看AI文稿AI文稿大家好，今天给大家分享 pcb 双面板绘制小技巧，如何翻转器件走底层走线一步给大家讲清楚。我们拖动元器件的过程中， 直接按下键盘 l 键就能快速完成器件顶层。底层翻转区分层别也很简单，汉盘显示红色就是顶层，蓝色代表底层很好分辨。元器件放置到底层之后， 我们只需要把布线层级切换到底层，就可以正常绘制底层线路。全部布线完成后，可以打开三 d 仕图核对布局走线快捷键 v 加 b， 能够直接翻转整块板子，正反面的布线效果一目了然，方便检查有没有出错。
130电子李柯南
01:06查看AI文稿AI文稿大家画完屁 c、 b 走线，最后一步要做整板对地铺铜，很多人还在手动框选板框进行铺铜，又慢又不好看，今天教大家一招极速整面铺铜方法，全程快捷键操作，一步到位！首先鼠标单机选中板框线，接着按住 tab 键，一键选中整个板框轮廓。 然后打开上方工具，选择转换，点击从选中元素创建铺铜对应的快捷。记住 t、 v、 g。 很多同学铺完发现铜皮效果不对，镂空混乱，别急，这是参数没调对。我们双击刚生成的铜皮区域 铺铜属性选择实心铺铜 side， 一定要勾选去除死铜，避免残留碎铜箍导铜设置完成，回到 p、 c、 b 界面，用快捷键按快速给铜皮赋予 g、 n、 d、 d 网络。最后右键铺铜处使用铺铜快捷键 y 二，一键重新铺铜， 顶层整面铺铜就规整干净无碎铜了。用一模一样的步骤再操作一遍底层完成底层整板铺铜。整套操作下来，整板铺铜干净规整，效率翻倍，彻底告别手动匡选铺铜的笨方法！
650电子李柯南

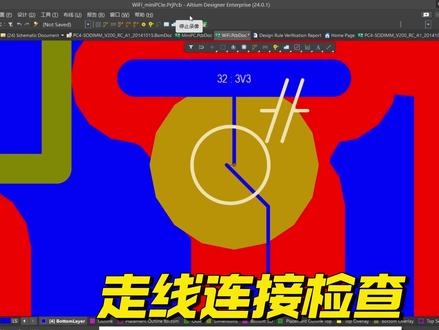

01:32查看AI文稿AI文稿每天一个 id 小 技巧，我们设计完 pcb 后，经常需要检查走线是否与过孔的中心连接，那么该如何检查呢？ 我们可以将走线与过孔都设为一密耳，然后对为走线的网络进行规则检查。按照这样的方法，我们来操作一遍。首先点击 pcb filter， 指勾选 track， 然后全部应用。 ctrl plus c 选择全部的走线，点击 properties， 在 走线宽度处设为一密尔。然后再次点击 pcb filter， 指勾选 y 过孔，然后全部应用。 接着 ctrl 加 a， 点击 properties， 将过孔的直径跟孔径都设为一密尔。 最后我们来检查一下规则， 在规则检查里头，我们只需要勾选电气检查中的 unrouted net 为走线的网络确定好运行。第二 c， 点击 windows violation， 此时过孔跟走线是否连接就清晰可见。好的，谢谢大家。
114电路er

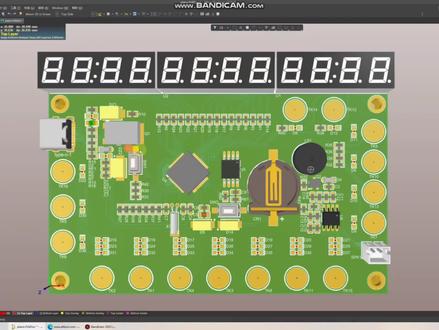

02:21查看AI文稿AI文稿今天教大家怎么创建非普通区域，就是禁止普通区域最好，比如我这个电路板，他是一个触摸的电机琴，他这些圆圈都是一个触摸的按键，然后 我这个 pcb 板呢？然后要在触摸的按键背后，他是不能扑通的，就比如这个效果 有一圈他是没有同的，那么要怎么创建这个区域呢？接下来我就教大家怎么操作。首先我们切换为二维，我先把之前的给它删掉先。 好，我都已经删掉了。首先 我们选中先选个底层嘛，然后画个圆，在这里画个圆， 圆的大小呢就根据你自己来确定。然后我们选中这个圆，我们就点工具转换，然后这里有一个创建非不同区域，我们就点一下。 好，我们选中之后呢，他创建这个区域呢，他这一层呢是跟我刚才画线这一层的，然后我们就点击这个区域， 点击刚才这个区域，然后这里会弹出这个属性，我们就将它改为底层，而改为底层之后，你看会有什么效果，而且会有底层，你看底层这里就空出个圆圈了， 然后我们就把这个刚才这个 c 音给它删掉。好，那么我就创建好一个区域了，那么他有这么多区域呢，我就照样给他复制过去就好了。那 ctrl 加 c， 我 们选中圆 c 为参考点，然后给他粘贴过去。 大家看这个区域呢，它是有这个虚线的，大家可以看到的是有个虚线，然后我们就逐一给他粘贴过去。 好，我就全部把它创建好了，大家看一下三维效果，看它底下都是避开那个铜皮了。
173宇宙无疆界Z

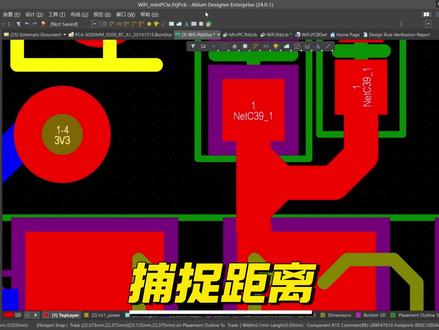

00:46查看AI文稿AI文稿每天一个 a d 小 技巧，我们在设计 p c v 的 过程中，经常需要从线的某一点进行走线。我们发现此时捕捉山格过大，无法从我们想要的某一点进行走线。那么这个时候该怎么办呢？ 我们可以点击 properties， 我 们发现此时捕捉间距为二十名，我们将其调小为一名，然后再进行走线。此时我们发现捕捉中心随着公屏移动好走线完成。但是对于这种体型信号，我们一般会进行倒角处理。我们首先 框选梯形连接，然后在工具中选择类 d， 然后只勾选基形连接，此时我们轻松地完成倒角操作。好的，谢谢大家。
673电路er
00:57
02:18查看AI文稿AI文稿画 pcb 的 兄弟们，做电源 ddr 高速总线的时候，是不是总被一堆网络搞疯？ 想把所有电源网络一起改，线宽一起高亮，几十根线一个个选，选半天还容易漏，每次调总线都要重新框选，重复操作纯纯浪费时间。其实只要创建网络类，把同族网络打包管理，一件高亮批量改规则都能搞定。 今天手把手教你全套操作，看完立马能用！第一步，直接按快捷键， d c 也可以走菜单栏设计减 classes， 一 键调出类管理器，找到列表里的。 net classes 网络类 第二步，在。 net classes 上点击鼠标右键，就能新建删除。从命名网络类，咱们新建一个类，比如把所有电源网络归为一组，命名为 p w 二。第三步，点击刚建好的 p w 二类， 左边列表是工程里所有未分类的网络，右边是已经归入此类的网络。 在左侧框选你要添加的电源网络，点击中间的添加按钮，就能批量转移到右侧网络，分组就完成了。第四步， 创建完直接就能用最常用的一键高亮操作。在左侧 p c b 面板顶部下拉，选择 nice， 再勾选下方的 mask 遮照高亮。接着点击你创建的 p w r 内，整个内里的所有网络就会全局高亮， 其他网络自动变暗，走线、查线一目了然。别小看这个功能，用处可太大了。 不光能快速高亮查线，后面批量设置线宽间距规则，整组走线统一调整，都能直接对着网络类操作，不用再一根根选网络。像 ddr 数据线、 tf 卡信号线这种成百根的成组网络， 提前建好类，后面布线条规则至少省一半时间，怎么样，是不是比一根根选网络方便太多？网络类绝对是 pcb 工程师必学的效率神计，赶紧打开 a d 去建几个常用类试试吧！
98凡亿电源研发
00:50查看AI文稿AI文稿大家好，画 pcb 走线的时候是不是经常遇到这个问题，想删掉走线中间一小段，结果一点就把整根线全删了。今天分享一个割线小技巧， 只裁切中间一小段，不删掉整条线，还能打上过孔重新布线。就拿这条蓝色走线举例，想在中间切断它打过孔分层布线，该怎么做？ 很简单，按下快捷键，一加 k， 调出割线光标，在需要断开的位置划一下，就能精准裁切走线。这个功能还能一次性裁切多根走线， 特别实用。裁切完成后，走线就被分成两段了，拉大间距打上过孔，把这一段改成顶层走线，底层就可以走另外的线路，轻松搞定十字交叉布线，避免走线短路。 最后再演示一下，按一加 k， 调出裁切角度，操作灵活又顺手。
352电子李柯南
