ug12怎么画线
每天学习一点新知识。大家好，我是你们的朋友郑源，今天我们一块来学习一下 a x 十二中如何来画一个草图，草图如何画一条直线。 好，首先咱们新建新建一个模型，双击一下打开，打开之后咱们看到他已经建好了一个基准面，三个基准面都建好了， 这时候呢咱们要画一个草图，所谓的草图在这种三维软件里，他是最基础的，也是最最该买的，所有的 所有的图形都是用草图来创建的，也就是咱们必须把草图给学习好，咱们一节一节的来说， 首先咱们看一下这一个草图的命令，咱们点一下他，点一下他之后呢 他就会让他会出来一个对话框。在这里第一步让我们草图类型是不是在一个平面上画， 咱们就选在一个平面上，不用去改它，然后平面方法自动判断，这时候自动判断就可以，因为咱们有已经有三个平面了，咱们自动判断，然后参考 水平也不用去管，他圆点方向也不用管，这时候他就会自动在这个圆点上， 然后咱们这时候他让我们指定这个坐标，这可是高亮的，咱们 就选择把鼠标，把鼠标放到这个你要绘制屏绘制草图的平面上，比如我现在放放置到 xy 平面上，他就会刚亮就是亮起，然后你点一下左键， 然后点一下左键之后证明你已经选好了，选好之后你点确定点确定，或者是按一下中键，在 nx 十二中 你按中间就相当于确定的意思，咱们直接点一下确定，点一下确定之后，他这一个草图自动旋转到 xy xy 平面， xy 平面旋转到这个平面之后呢，咱们就可以画草图了，画草图上面的他的这 一个也会自动的跟着变化，上面这一块距离，他会这一块显示，他会跟着你画草图的时候，他就会出现的。这时候呢咱们这一节课学习一下画直线， 首先咱们点一下直线，点一下直线之后他会出来一个对话框，这一个他其实是两种画直线的方式，现在是 xy 这一种输入坐标画直线的方式，这一种是输入参数画直线的方式， 我一般就是用这种第一个输入坐标的坐标，可以捕捉，也可以，你指定也可以输入，都可以的。大家看一下这个地方，就是他这一个第一个点的坐标，咱们直接捕捉， 直接捕捉一下就可以，比如把鼠标放在这随便点一下，点一下之后呢，咱们可以随意的拖动这条直线， 比如我是要拖动他是水平的，就按照水平，他出现这个虚线的时候就是水平，如果你现在竖直，出现这个虚线的时候他就是竖直。比如我要画一条水平的线，这样 长度，长度他上面显示三十二，比如我输入是三十五，嗯，回车角度呢？角度是零回车，这时候这一条线就画好了，他是自动标注了一下尺寸， 但是呢这个需不需要自动标？这里有一个点，这个更多点，这个更多之后呢？ 这里有一个连续自动标注尺寸，如果你把它给关闭，他就会不不标尺寸了。比如我再画一条直线， 这时候他就不会标注尺寸，你可以自己往上标尺寸，标尺寸的时候咱们以后会讲这一节课，咱们先不讲标尺寸 这节课我们用一个实际例子来画一个五角星，这时候你看见没有？我可以旋转，他就是就算在平面内，我也可以按住中间来旋转这一个平面，如果我想正视他的时候，按一下 f 八就可以了。这节课呢，我们来画一个五角星， 比如我选了一条直线，这样这一条直线水平的，然后这一条直线 再画一条大体，画一个五角星的样子，把它拖过来，画好之后这个五角星其实它是不规则的，是不规则的，咱们可以用到约束，约束咱们以后要讲，我们先把它 嗯操作一下子演示一下，大家看一下。但是这一个直线这一块是我们主要学的目的， 在这个草图的这个这个位置，他有一个更多，咱们看一下，有一个更多，咱们点一下这个更多，点一下之后他会出现一个几何约束的一个 一个选项，咱们把它点亮，这时候把它点亮。点亮之后呢，我们知道这一个五角星每一条边都是相等的， 咱们就用这个等长约束把他约束一下，先选中要约束的对象，然后选中要约束道的对象，这时候每一条边都已经相等了，但是他还是不上瘾，规则 只能说他这每一个角度还是不相等，咱们把他的角度再改成相等的，这时候用标注尺寸。现在我知道五角星的每一个角是三十六度，直接输入 三十六回车，然后这个角输入三十六回车，这时候我输入两个， 入两个之后，他就已经变成相等的了，因为我们这些直线全都是相等的，这时候就画好了一个五角星，很简单的一个五角星。 好，这一节课就是主要讲一下直线，咱们只要学会这一个直线，画直线来操作就可以。另外这一个直线我点一下，刚才还没说这一个参数模式， 这个参数模式咱们可以点一下看一下，点一下之后呢，咱们还是捕捉的第一点，然后他这个长度会让我们选择多少度呢？长度咱们比如输入十五，然后角度咱们可以输入三十回车，这时候就出来了一个 长度是十五，角度是三十的一个斜线，但是 ug 里面这 ax 十二里面就是可以随意更改的，比如输入三十这地方 长度他会变成三十。这种三维软件都是以尺寸驱动图纸的，不是以图纸驱动尺寸是你标多少尺寸，他就会最终是多少尺寸，这就是一些基本概念。 这一节课我们主要是学习这个直线，咱们直线画好了就可以。好，如果大家喜欢我的视频的话，可以给我一个点赞或者关注，谢谢大家。
粉丝10.1万获赞34.3万
相关视频

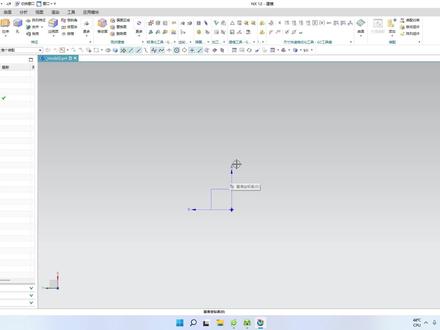

08:31查看AI文稿AI文稿每天学习一点新知识。大家好，我是你们的朋友郑源，今天呢我们一块来学习一下 在空间内如何画一些直线，前期呢咱们学了在草图中画直线，画一些圆多边形， 那样只是限制在一个平面内，如果我们想在一个空间内随意的画直线，怎么来画呢？这就是为以后的画曲面打下基础，虽然 比较枯燥这话的时候，但是如果你想创造出更加复杂的零件或者是实体来，你就要学这些，在 空间内打剪一些直线或者是圆。好，咱们开始以前学的草图是直接在草图里画，这次 这一节咱们直接，嗯在空间内画直线。首先点菜单，点完菜单之后呢，咱们点这一个插入，点完插入之后，插入里面有一个 曲线，在曲线下面还有一个直线和圆弧，这时候就调出了这一个，嗯，画直线的一个命令来， 咱们再来看找一下菜单插入，然后是 曲线，然后是直线和圆弧，这时候咱们看一下，我大体放大一下这个一级菜单，二级菜单，三级菜单，然后到这里首先咱们学第一个 直线点点，两个点，确定一条直线，咱们来看一下， 首先呢咱们来找到插入曲线，直线和圆弧，然后直线点点，这时候呢就会第一个点，他会出现三个，呃，出现一个坐标， 这个坐标呢你可以随意的更改，比如第一个数可以输幺幺五，第二个可以输，第二个也是 也输，输入幺幺五，第三个输入零，或者是咱们都可以动的都可以改，这样插入曲线 点，嗯，直线和圆弧，然后点点，这时候如果你有捕捉的点，最好是提前你已经画好了很多图的时候，你想捕捉的时候也是可以捕捉的， 咱们随意的点一个，然后再拉长所以另外一个点，这时候呢，大家看一下，在空间中我随意的就画了一条直线， 随意的很随意啊，画了一条直线，这就是一个点与点之间的，咱们再看第二个菜单，插入 取线，直线和圆弧，然后点 xyz， 这一个 点 xyz 很麻烦，这一次一次的进入插入 曲线，直线和原湖，点 xyz， 然后这时候他让我们大家看一下啊，当你选择了这一个命令之后，他就会第一个，嗯， 再来一次啊，插入取线， 直线和圆弧，然后选择点 xyz。 点完之后呢，咱们看一下这里左下角他指定 起点位置，他每次在这个左下角都会有提示，这是我们指定起点位置，随便选择这一个中中心点吧，捕捉一下，然后咱们转一下，看一下，然后他就会让你指定 xyzxyz 的方向， 你可以按照你的要求指定，比如我们要指定 x 方向，长度呢是一百六十五回车，这时候就画了一条，嗯，以这个第一条直线的中心点为起点的 方向是 x 的一条一百六十五长的直线，然后继续咱们看第三条菜单，插入取线，然后 直线和圆弧，然后点第三个直线，点平行，他的意思是什么呢？你先选择一个点，然后再选择一个平行一条线作为平行线，然后指定长度，咱们点一下， 这时候他还是左下角指定起点位置，这时候我起点，我选在这，选在这之后呢，他就会让你选择你的一条平行线，这时候你选择与他平行， 然后呢他就会让你指定长度了，就是你不论怎么移动都会只是与他平行长度，咱们可以设为二百回车，然后关掉，这是这一条线也画出来了，咱们再看下一个插入曲线， 直线和圆弧，然后选择直线点垂直，这时候咱们选这个，选完之后呢，他会让我们选择 第一个指定起点，然后选择这里，然后选择一条垂直的线，咱们选择他，这时候他就会与他垂直，咱们距离咱们随意点一个点都可以，就是画了一条与他垂直的直线，指定一个点，然后与他垂直， 然后呢咱们再来看菜单，插入曲线，然后是直线和圆弧，然后是 点相切，这时候意思是先指定一个点，然后与另外一个圆弧或者圆相切，这时候咱们玫瑰花圆怎么办呢？咱们先画一个圆， 在这里画两个圆吧，画两个圆，然后呢咱们还是打开菜单，插入曲线，直线和圆弧，然后点这个，嗯， 点相切，咱们点一下它，首先咱们捕捉第一个点作为我们的起点，然后与它相切的选择相切的图形，选择这一个，把它放上， 他自动会捕捉，然后咱们点一下左键，这时候他就会这一条直线，就是以这一条直线，就是以这一个点为起点，然后与这一个圆相切。再来看另外一种情况， 插入曲线，然后呢直线和圆弧还有一个相切， 相切，这时候咱们点一下直线相切，相切，这时候他会让我们选择第一个相切线，咱们选择这个圆弧，他就会以这个圆弧啊像四周随意的 随意的旋转，总是与他相切的，咱们选择第二个相切点的时候，他就会变成一个与他相切的一个两个圆相切的一条直线， 这就是直线，直线里边的基本的命令，这是在空间里画的，随意的空间里画的，并没有限制在哪一个平面上，而是与我们前期画的图形有关，捕捉的图形有关， 这就是在空间内画曲线的一一个画直线的一个基本基本操作吧。好，大家如果喜欢我的视频的话，可以给我一个点赞或者关注，谢谢大家。
289正源

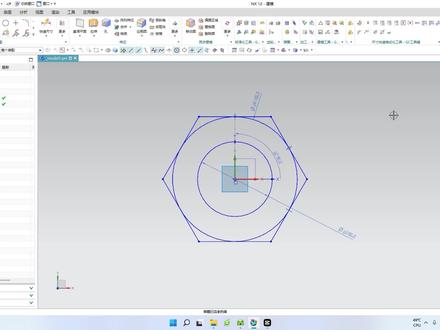

07:19查看AI文稿AI文稿每天学习一点新知识。大家好，我是你们的朋友郑源，今天我们一块来学习一下 ugnx 十二里面如何画一个多边形。首先呢咱们还是新建 文件一个新建一个命令，然后打开这个模型，双击新建一个，新建一个 ug 的图形，对这图形之后呢， 咱们点一下草图，然后选择 xy 平面，然后点一下中间代表我确认了，确认之后呢， 这时候左上角咱们点一下这里，这里有一个更多的选项。 点一下之后呢，咱们这里有一个这个上面我框选的这一个有一个多边形的形状，咱们点一下他，点一下他，这时候他会出现一个多边形的一个对话框，多边形对话框 这一个咱们就按照他的对话框来操作。行第一步，他这是高亮显示的这个，呃，淡黄色，他是高亮显示的，咱们把中心点捕捉到这一个草图的一个圆点，点一下， 点一下之后呢，这时候就会出现一个多边形动态，显示的这个边数是咱们可以随意更改的。比如咱们输入八边形，这时候他就会变成八边形，然后咱们再 在这个角度，这个角度，咱们大约在这个九十度的时候，就这个咱们要放平他，这时候咱们按一下推宝键，按一下推宝键，把这个旋转改成九十度，改成九十度， 然后回车，这时候他就出现了一把小锁的地方，大家看一下 这地方出现了一把小锁，就是相当于我输入这个九十度之后，已经把它锁定了。把它锁定之后呢，咱们输入半径，他这里有一个内接内切圆半径，你也可以选外接圆半径也可以 选边长，都可以，就是按咱们实际的需要的来操作。这时候我如果我输入时 内切圆半径，我这时候输入是内切圆半径，咱们输入六十回车，这时候这一个内切圆是六十的一个正八边形，八边形就画好了，咱们画一个圆，来看一下他是不是， 是不是那千元的半径是不是六十呢？咱们标一下，大家看一下，他是一百二，对，他这个直径是一百二，所以他的半径就是六十，是这样的，如果咱们再来画一个多边形， 画一个多边形，这时候咱们数是六边形，然后呢指定中心点的时候，咱们随便在这指定一个角度，咱们不 不管他了啊，角度不管他了，然后这个半径呢，咱们改成外接圆半径，外接圆半径，外接圆半径，咱们输入 五十，然后回车，角度也是回车，这时候就做出一个外接圆半径是五十，咱们怎么来检测他一下呢？就是咱们以他为中心画一个外接圆，看看这一个外接圆的半径是不是五十，咱们标注一下， 看到没有？这个二是二五十， 在这它是二二 p， 五十它是 ug 里面每一个尺寸它都是有编号的，咱们去不用去管它，只要是 知道是五十就行了。这个编号呢以后如果用到公式的时候，我会跟大家嗯详细的讲一下。还有一个呢，就是用编长来确定，比如我画这地方选编长， 然后边长咱们可以长度设为六十回车，然后这时候呢咱们中心点指定一下，在这这时候你不论怎么去拖动他这个边长， 这里已经有一把小锁了，这时候咱们确认，确认之后呢，咱们看一下 他的边长就是六十，咱们关闭，这时候他的边长就是六十，用边长定义的一个多边形。好，这就是多边形的一个基础知识。下一步呢咱们 来打开一个图形，打开，我刚才在这里画了一个螺母，画了一个螺母，咱们看一下， 画了一个螺母，怎么用前面咱们学的知识，再来画一个螺母呢？这时候咱们看一下这一个， 这一个是那个多边形，咱们来看一下这一个多边形呢，他的内切元是一百， 然后咱们就可以画一个一百的内切圆的六边形，先画这个六边形，然后画这一个内切圆，再画这一个六十的一个同心圆，就可以完成这一个螺母的绘制，咱们来绘制一个，首先咱们还是点这一个多边， 行点一下之后呢，咱们指定他的中心点，这时候他的边数是六，咱们就不用去管他了，然后咱们不用是边长，用他的内切元半径，内切元半径，这时候咱们输入五十， 然后提宝剑旋转，输入九十度回车，这时候这一个 这一个圆，嗯，多边形，内切圆的多边形 就画好了，然后咱们再画一个圆，画一个圆，以他为中心捕捉到他，然后这个切点捕捉到之后，咱们点一下左键，这时候这个一百的，也就是一百的一个内切圆也画好了，咱们这时候呢再 画一个圆，随便随便大小随便画一下，然后看一下，原来这一个是六十，咱们就双击他的个尺寸，然后把这个直径改为六十回车，然后关闭他自然而然的就会生成一个六十的 圆形，这时候我们就一比一仿制出他来了，这就是我们前面学过的圆形还有多变形，一个练习练习吧。好，如果大家喜欢我的视频的话，可以给我一个点赞或者是关注，谢谢大家。
