罗德施瓦茨信号源脉冲调制设置

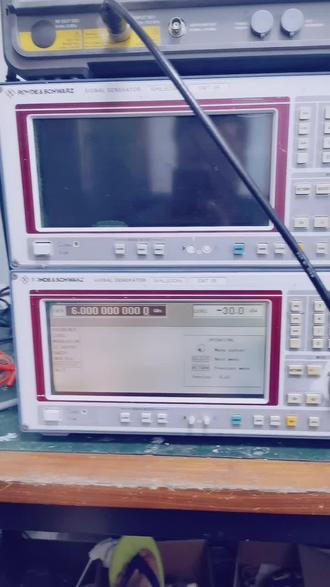

罗德宇施瓦茨 rope schwartz s m b v 一百 a 信号发生器是一种用于产生高精度信号的测试设备，主要用于通信、航空航天、国防等领域。它具有以下基本功能，一、高精度输出 s， m b v 一百 a 可以产生高精度的模拟和数字信号，包括正弦波、方波、脉冲等，并提供多种调制方式。二、多种调制方式，支持多种调制方式，包括 m， f， m， p， m， q， a， m， f， s， k 等。 使用者也可以通过自定义算法来实现特定的调制格式。三、宽带输出，可在频率范围内连续的生成带宽达到一百六十 mhz 的信号。四、丰富的接口除了标准的安全 端口和 usb 端口外， s m b v 一百 a 还提供了 gib， passionate， l， a， n， w， n 等多个接口选择。五、内置存储器， 支持用户保存和加载仪器配置文件，方便用户快速进行重复测试。六、轻松操作该仪器配备一个易于理解并且专为使用者设计的界面，可以使得操作更加容易和便捷。这些只是罗德与施瓦茨 road shorts smbv 一百 a 信号发生器可能具备的基本功能，具体型号可能会有所不同，请参考相关文档或咨询制造商以获取更详细信息。如果您有其他相关问题需要帮助，请告诉我。拨打幺三五三八三三八五四六联系我们。
粉丝1825获赞3.8万
相关视频
03:04查看AI文稿AI文稿大家好，今天我们将向大家介绍罗德思波器分段存储功能的优点以及具体操作方法。 在一些特殊情况中，例如针对信号中包含的偶发异常进行分析时，大部分存储点浪费在采集正常信号之上，导致采集的偶发异常信息较少，无法进行有效分析，而分段存储即可解决这一问题。下面我们将向大家演示使用分段存储的具体操作。 第一步，输入含有偶发异常的信号，将通道一接上探头， 点击 presette 按钮，重置收获器设置，将接地夹与演示板接地相接，使用探头接入还有偶发异常的信号接口，点击 office 的按钮， 调整十 g 档位为巴诗纳秒美格，点击 manu 菜单，点击显示选项，设置余晖为手动设置，时间为三秒， 这时在屏幕上已经可以观察到偶发异常的出现，下面关闭余晖 进行。第二步，找到并触发信号中的偶发异常。本次我们以信号中的海脉冲异常为例，首先点击缺格按钮， 点击处发类型，选择矮脉冲处发，将高电瓶调整为三点九伏， 将低电瓶调整为一点五伏， 这时偶发异常已经能够稳定显示在屏幕上。下面进行。第三步，查看和分析偶发异常，点击右下角没有菜单， 点击历史选项，关闭，自动点击分段数并设置。本次我们将以三十为例， 点击显示历史，点击 rock stop 按钮，点击 分段表右上角拉动符号，上拉分段表窗口，点击时间格式进行选择即可查看到偶发异常的出现频率和时间， 点击播放即可查看偶发异常的变化规律，同时也可以通过相应按键进行播放速度或捕获模式的改变。 以下就为本次关于罗德思波器所拥有的分段存储功能的所有介绍，感谢观看！
7艾克赛普

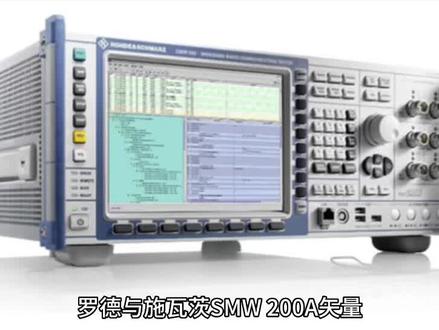

03:53查看AI文稿AI文稿罗德与施瓦茨三米两白 a 使量信号发声器具备的基本功能，频率范围从一百 k h 扯到三 g h d 或六 g h d。 可选第二条射频路径频率范围从一百 k h 扯到三 g h d 或六 g h d。 通用配置，从单路径使量信号发声器到多性到 mimo 接收机。测试仪内置最多八个信号源和最多十六个衰落模拟器。模块 是 mimo m s r 或 l t advance 测试的理想工具，模块化设计可最佳适配具体应用，简化您的设置，可轻松生成复杂信号。 两个内置基带模块上最多配置八个基带发声器，带实时编码器和二不任意波形发声器，可实现内部多路数字基带信号叠加。各个数字基带信号支 间可以实现数字频率和幅度偏移。支持所有重要的数字标准，如 l t e l t e advanced 三 g p p f d d h s p a h s p a 加 g s m h h evolution t d s c d m a c d m a 二零零零一 x c v do w lan i e e 八百零二点一一 a b g n a c 对于数字标准测试，不需要额外的 p c。 软件 lte 核三 g p p。 测试，内置测试用力向导，可轻松进行三 g p p t s 二十五点一四一或三 g p p t s 三十六点一四一基站一致性测试，将现实带进您的实验室。 具有最高一百六十 m h z。 带宽的内置衰落模拟器，预设各种通讯标准规范中定义的所有重要衰落场景，最多可安装四个衰落 模块，提供多达十六个逻辑衰落模拟器。使用一台仪器即可执行所有关键咪某衰落场景，诸如二乘二、三乘三、四乘四和八乘二。 支持复杂应用，如双载波 sharper lte， 载波聚合和多用户 lte 可连接 r s s g s 一百 a。 信号发生器模块，提供最多四条射频路径，提供相位相干选件，例如用于波数成型的应用， 提高您的设备性能。杰出的信号质量适合高精度频谱和调制测量。具有最高二 g h d 射频调制带宽的 iq 调制器，内部基带信号发生器可产生最高一百六十 mhd 带宽的 iq 调制信号。射频。优异的调制质量， 例如发射一百六十 m h g 宽带 w n i e e 八百零二点一 a c 信号时， f m 为负。四十九 d b 测量值高性能脉冲调制开关笔八零 d b 上升下降时间十 n s 八十 d b 上升下降时间十 n s 结束的频谱程度一 g h d 二十 k h 叉偏移时， s s b 向位噪声一百三十九 d b c 典型值加速您的开发进程。 直观的操作和智能化的帮助功能将助推成功况图作为按键操作，可直观显示信号流。自适应图形化用户界面，可盖栏简单和复杂场景， 在信号流中，每一点均进行图形信号监测。带全部用户文档的上下文相关联机，帮助系统 通过人工操作步骤生成可执行远程控制代码的 c s p i 红路制器和代码发声器，适用于 met lab， c y i 等。与您的需要一起成长。根据客户需求定制仪器，几乎适应各种应用。先进的插件系统更新基带模块，不需要重新校准仪器 可通过密，要随时升级软件简单快速，固件更新功能始终保持最新技术。如果你要更好了解详情，请联系我们，幺三五三八三三八五四六。
03:58查看AI文稿AI文稿哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师贝贝。这一期呢，我给大家介绍一下，你在使用信号源输出你想要的波形的时候，应该要设置哪些参数，以及具体应该如何设置，接下来让我们一起去实践吧。首先椭圆的地基输入二信号源， 它可以输出五种基本波形，正旋波、方波、锯齿波、脉冲以及噪声。 当你每次仪器开机的时候，他是会自动选择为正选波的。我们在设置一个波形的时候， 它的主要参数我们可以看到。首先是频率，我们首先要选中频率，你按下相应的数字，键盘旁边有单位，就比如我们想要的是四 k 赫兹，然后我们选择幅度低于四零六二的话，他的幅度是在 低组，也就是五十欧的时候，他可以到十伏，在高组状态下他可以到二十伏，我们现在选择的是是高组，所以他是可以到二十伏的，也可以通过键盘输入，然后我们可以看一下偏移， 根据你的需要选择你所需要的偏移还是利用键盘输入。他的有两个单位，一个是 vdc， 一个是豪 vdc， 我们选择 vdc， 然后接下来设置他的向位，他的起始向位是可以从零到三百六的，然后其中还有一个福指这块，假如我输入一个二，我们可以看到他有 vpp 和 vipp， 是两个有效值的单位，下面有一个 dbm， 但是他是规格的，这是为什么呢？因为 dbm 这个单位只能在信号源，他的阻抗为低， 也就是五十欧的时候使用。我们可以看一下现在是高足，我们把它换成低组，也就是负载五十欧，这个时候我们再去看一下 看这个时候自然可以选择 dbm 这个单位，这是一个需要注意的点，如果我们输出一个方波的话，除了频率幅度偏移向位之外，他还有一个参数，那就是占空笔，占空笔他是可以从二十一直调到八十， 根据你的信号的需要选择合适的掌控笔，这是方波信号。你输出的时候需要注意的点。在设置脉冲波的时候，我们可以看到除了频率幅度偏移向位，然后他这还有一个脉宽，脉宽他是定义为从脉冲上升沿幅度的百分之五十的 预值处到下一个下降盐幅度的百分之五十预值处，这之间的时间间隔定义为脉冲，也就是从这到这这之间的时间间隔。脉宽的话，他 他的设置范围受最小脉冲宽度和脉冲周期的限制。我们可以来看一下这个脉窜的设置，这是他的一些单位，秒毫秒、微秒以及纳秒，我们设一个微秒，脉冲上升沿上线一点八七五微秒，这是仪器做的一个限制。 然后除了脉宽之外，他还有一个上升炎和下降炎。首先我们可以看他的上升炎，这个是可以根据你的需要进行具体的调整的，以及下降炎同样是可以根据你的需要具体进行调整，这就是上升炎，而这个是下降炎。脉冲波的上升炎， 他的定义为脉冲幅度从百分之十的预值上升到百分之九十预值所持续的时间。那么同理下降言他的定义则是脉冲幅度从百分之九十预值下降至百分之十预值所持续的时间， 这就是他的上升下降边缘时间。然后当你将这些想要的波形的参数设置好了之后，你可以按下这个键，他便可以输出，也就是 out。 今天关于信号源讲解就到这里结束了，如果你有什么疑问的话，欢迎在视频下方留言或者私信我们，谢谢大家！
82安泰小课堂

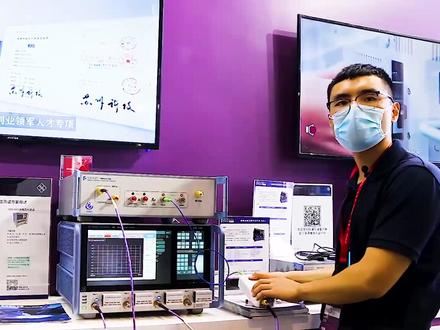

06:35查看AI文稿AI文稿大家好，这个是我们的一个呃过通用光电元器件分析仪，它主要有我们的罗德网，罗德施瓦斯的网分和我们一个光电底座构构成，现在这台这台我们手下的这台仪器可以 测到六十七 g， 我们六十七 g 的任务网朋友和六十七 g 的光座，目前我们主要这台这套解决方案可以的，可以测到一百一十 g。 呃，我们这道光电源气垫分析仪主要针对一些光电电光产品进行测量，像光电产品测量的话就是我们的呃调制器， 呃发射机啊，电光产，呃光电产品的还有一些探测器和接收机，主要针对这类器件，像光光器件的话主要就是呃微环，呃光线刮痧，我们可以测他们的 s 参数，呃项目，呃延 按时信息等啊，下面我们就来演示一下这台仪器怎么去操作啊。首先我们对网喷要进行一个我们关注的起止频率的测试，比如起止频率啊，呃中频带宽啊，扫屏点数这些参数进行设置，设置完之后我们要对网喷进行校准 啊，啊，拿我们的这个叫准键去叫准，然后叫准到我们这边的同轴，这同轴，这同轴这两端啊，这个步骤我就不不要也不演示了。然后之后我们在这个网喷上打开我们的呃电光分析软件， 我们软件打开之后他会有一个触手画过程，然后他会自动读取网喷的设置，就是你刚才设置的一些起始频率这些东西，然后我们就无需在这个在这个光电软件上去进行重新设置了。呃，我们触手画完成之后，我们就可以看到这里有呃四个 选项有一一测试、 u 测试， o 一测试哦， o 测试就是分别对应我刚才说的一些器件，一一测试的话，主要就是针对一些纯电的器件，然后我们用网喷就可以独立的完成，就不需要在这个界面上处理。 然后 u 测试，这里的 u 测试主要是针对的哪些呢？就像我刚才说的是你那带的电是将电信号转化为光信号，像调制器啊，发射机这种， 然后欧意测试啊，就是您的带色键是将光线要转换电信号的东西，就是接收光接收机和探测器这一类器件啊。 oo 测试啊，主要针对的一些纯光器件，像光纤，呃呃，光纤，光山微环这类器件 啊，下面我啊，我们这边的一些是一些参数的设置选项卡，像这里服用规则就是我们设置的一些岂止频率啊，我们的岂止频率啊，像我们内部波长啊，我们的 吸水频率，实际上你在网上也可以设置，在我们这里也可以设置啊， bw 这个选项卡就是设置，呃，像我们 if 信号的开开关，还有 if 的信号的功率，正品带关键也平均，还有平滑。 然后翠丝这里就是增加曲线以及曲线的格式的格度的显示，以及马克点这这这些东西，然后所有部这里就是控制我们的扫描，像连续扫描，单次扫描，单次触发， 然后靠俺的命，这里就是我们一个功能，想念了，就相当于我们选择模式之后，餐油都设置好了，假如我们在这里开启我们想要的测量 啊， cc 字母，主要是一些端口配置保存，图片数据的保存，像我们 stop 文件， scp 文件，还有一页数据的调取，我们在都都在这里可以完成啊，下面我就演示一个我们这边呃探测器 的测量测量方法，首先我们要选，首先我们在要在软件上选中我们的 oe 测量， oe 测量选完之后，我们要去开启激光器，就在这里开启激光器， 呃，激光器开启之后是把现在这里这个连接方式是我们欧意测量的一个连接方式。首先我们网翻的视频信号，呃，进入我们的 这个一个光座，我们这里是一个标准发射机，相当于是我们射击射频信号给他，然后我们这里出来一个调制光，加载了射频信号的调制光，调制光进来之后进入我们的带射键， 我们的代测键将这个光信号又转换成电信号，然后电信号回来给网分，这就是我们测的一个整整体的电路， 然后我们这我们之后会测出来这整个炼入的响应，然后从而这个炼入响应去掉，我们这边通过算法去把我们这个接收机的响应给解散掉，然后就可以得到我们这个探测器的一个标准响应。像我们这里啊，我们在这里连接好之后，矿业打开了，就直接点选项卡，点 oe 测量， 呃，然后他就会测量结束，他就会自动显示一个我们的二二幺，我们应该死，我们吹死 scale， all the scale 就可以自动得到我们的曲线，我们这里可以设置每个的格度啊，我们都可以设置， 当然我们也可以加一个 ches 马可，有一个自动的三 d b 马可也可以，也可以去加，然后我们这个探测机的三 d b 马可可以到六十多 g。 好，下面我可以介绍一下我们这个光做的组成， 那我们这个光的主要是由一个标准发射机和一个标准接收机组成，像我们测试 oe 测量的时候，就像一次探测器啊，接收机的时候，我们呢肯定就是用到这里的标准发射机，就像我这种连接方式，然后我们把设备信号给我们的发射机，发射机将设备信号转换成光信号， 光线要借给我们的一个接收机，我们的带侧键，带侧接收机将这个光线要在转换成电信信号回给网分。如果是测呃光电器件，那就是肯定就是我们这边的网分的一个一个视频信号，借您的带射键，你的带射键将这个 这边先要转好为光芯啊，再给到我这里，给到我的光做我的光做内部的这个标准接收机会将这个光芯啊转换成电信号，然后从这里出出来给网分，然后我们测出来这个系统响应，再减去这个啊标准接收机的响应，那就是我们带测电光带测调制器的响应， 我们光光旗舰的话，那就是网份的两端泡的液泡到二，就我们光做的 f 一泡的一和 fout， 然后我们的代测键只需要接接到这里就行了，只需要接到一个纯光露上面，我们就可以得到我们光光代测键的响应。
0艾克赛普
02:22查看AI文稿AI文稿hi， in this short video， i want to show you how to use the hd mode of artius six of silus copes to measure and trigger on really small signals that can be buried in the noise for this， i've set up an artius six of silus cope， i capture one second per way form with a measurement range of one melee vault per diff as you can see here it's quite noise and signal there are some pulses appearing every now and then， but it's really not possible to trigger on these pulses in such a case it's also not possible to use traditional methods it's like averaging of white forms because that requires a stable trigger， so what can we do in such a case with the rto six， we can use the hd mode which is the digital further it reduces the signal bandwidth and increases the vertical resolution up to sixteen bit， so it's a trade off between bandwidth and vertical resolution let's see how that works on the instrument first of all i press the hd button to activate the hd mode with that you can already see that the noise of the signal is to reduce a lot now， it's also possible to trigger and have a stable trigger condition if i click here i can play with the bandwidth， which also has an effect on the resolution， so if i decrease the bandwidth a little further you will see that the resolution goes up， so you see now it's really possible to trigger on this really small cardiac pulse， i hope i could show you in this video how to use the hd mode to trigger on really small signals that are buried in the noise by increasing the vertical resolution of the oscilloscope thanks for watching。
