04:07查看AI文稿AI文稿电动车大灯后尾灯刹车灯不亮，该如何检查线路呢？我们今天呢就把线路给它连接起来，连接大灯之前呢，我们 先要去连接我们的转换器，转换器呢把原车电压转换为十二伏正极电压线， 如何连接呢？正极接我们总电源的正极，负极呢接总电源的负极黄线呢就是二伏正极电压线，我们首先把负极连接起来， 总电源负极正极呢，它是要经过我们电门锁，电门锁的下线呢去连接转换器的正极， 剩下一根黄线呢就是我们十二伏正极电压线，我们先要去连接我们大灯以及后尾灯的负极，我们找到负极 把它连接起来， 连接好之后呢我们去连接我们总电源的负极，连接好之后我们直接在总电源的负极分出来一路连接起来， 接着呢我们去连接我们大灯以及后尾灯的正极连接，首先我们去连接大灯开关，大灯开关呢去连接我们转换器十二伏正极电压线， 经过大灯开关，你先去连接远近光开关的共用端， 共用端连接好之后呢我们去连接我们后尾灯的， 这样连接的原理呢就是我们打开大灯开关，后尾灯亮起，接着呢我们去连接我们大灯的远近光。 最后呢我们去连接我们刹车灯，刹车灯呢刹车开关定线端呢，我们要去连接 十二伏正极点压线，也就是我们转换器转换出来的十二伏正极点压线，我们把它连接起来， 经过刹车开关呢，我们去连接我们刹车灯， 这就是我们电动车大灯后尾灯刹车灯的连接方法，接下来呢我们去测试一下，打开我们空气开关，打开电门， 我们先去测试刹车， 刹车灯亮起，接着呢我们去测试大灯以及后灯，打开大灯开关，近光灯以及后尾灯亮起， 然后呢我们去测试远近光远光灯， 这就是我们电动车大灯后尾灯、刹车灯的连接方式。
962电车小王

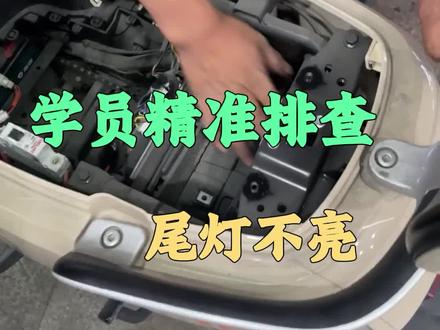

00:39查看AI文稿AI文稿这位学员刚来我这里三天，今天教他上手排查雅迪 g 三零尾灯为什么不亮，将座筒上的螺丝取下来， 螺丝都取下来后，我们就把座筒提出来，排查一下里面的线，看看线出了什么问题。哦，原来是尾灯灯线松了，看来学员基础操作掌握的还不错，教他的姿势都有，认真学，把座筒安装回去。 大家看到我们这位学员排查尾灯不亮的视频，可以点赞收藏起来。下次你们的电动车遇到这种情况，可以自己上手排查，就不用这么麻烦，去一趟维修店，记得点赞关注哦！

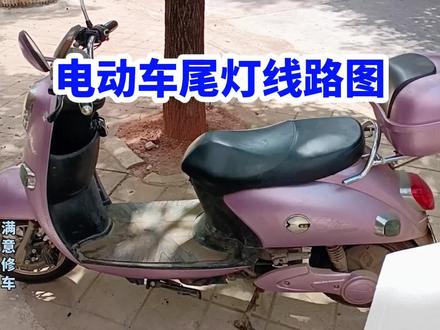

02:07查看AI文稿AI文稿两轮电动车的尾灯线路，很多同行朋友们都说挺复杂，接下来我会手把手教学，点赞收藏。现在开讲 尾灯的灯泡有两种，一个是单爪的，一个正极，一个负极，金属是负极，里面的灯丝是正极。 还有一种是双爪的，里面有两个灯芯，两个灯丝代表了一个大灯，一个尾灯，同样金属的外壳是负极。今天说的尾灯线路，我建议朋友们先结合我上一期说的电动车整车线路，看完之后 再来看这个尾灯线路，就比较好理解了。这个是尾灯，金属外壳是负极，底下有两个灯丝，一个是大灯，一个是刹车灯。正极进入大灯开关，这个正极可以是没有转换器线路的正极，也可以是有转换器线路的正极。正极进入大灯开关 之后，被分成三路分支，其中一路给到了前方大灯的线路，另外一路给到了仪表，仪表上面有一个大灯的灯泡显示，第三路就给到了尾灯的大灯泡。尾灯的刹车线路，同样的道理， 正极进入刹车开关，这个正极无论是高电压还是十二伏的正极进入刹车开关，左右手的刹车断电线路是同步的。刹车开关出来之后，正常的被分为两步，但是现在新款车也有被分为三根线路的，多的这一根就是仪表上面的感叹号， 他这个是刹车断电的信号灯。第二路给到了控制器刹车断电插头，当我们握刹车的时候，车辆就开不动了。第三个给到了尾灯的刹车灯的灯泡。因为整车的负极 是长通的，所以说当我们打开大灯开关的时候，第一个大灯灯丝就亮了，同样当我们卧刹车的时候，那么刹车灯这个灯丝就亮了。所以说尾灯是两个互不相干的灯丝， 可以单独亮，大灯也可以单独亮，刹车灯也可以打开大灯的同时卧刹车，那么他这两个东西都会同时亮。
878满意修车
03:13
04:24查看AI文稿AI文稿大家好，我是阿杰。然后这一期的视频的话讲什么呢？讲我们的一个大尾灯的了，这种大尾灯的话，今天这个尾灯的线路的话就有一点意思了，怎么有意思？把它你们接着往下看。首先我们这个大尾灯的话，他有几根线了， 哎，这这一期视频的话跟上一期视频不一样了，他没有黑色的负极线了。像 这两根的话给你们先讲解一下啊，这两根的话是我们的左右的转转向灯，也就是我们这个大灯，因为我们这个大灯里面的话呢，是包括了有转向灯的一个功能的，所以说它这里面的话是带的左右两根转向灯的，这两根的话可以先不用管它， 那就到了我们什么呢？一个负极，一个行车灯，还有一个刹车灯，那这一这三根线看 看到没有？他是没有黑色的线的了，这就是在我们的线路里面啊，有百分之二十出现的一个概率，什么概率呢？就是没有黑色的负极线，那用什么颜色呢？用我们的青色的这一个代替的。很多朋友如果说啊，完全不懂的朋友的话， 可能就会跟我上期视频说的有出入了，有什么出入呢？这一个行车灯你来看一下， 他是红黑青的，那有一些朋友可能看了上一期视频，他说，哎，是不是颜色对上的就行了呢？并不是这样子，如果说你把青色的跟这个原车的行车灯青色对上， 你再拿这个咖啡色的接上这个黑色的话，那就凉凉了，这个灯就会烧掉了，甚至会短路了。所以说你们一定要分清楚，负极的线才是最关键的， 只要把负极接上去就绝对不会烧灯，那我们黑色像这种灯的情况下，没有黑色的情况下，一般都是青色来代替的了。那我们首先呢，接灯的时候呢，就要拿青色的这一根线接我们 行车的这一个原车的行车灯的黑色了，这样才是青色，接黑色才是负极限了。 然后我们的这一个傻蛋的这一个尾灯的话，他是什么呢？他这一根咖啡色的话是我们的行车灯的线了，也就是说要接我们的这一个清射线， 还有我们这一根黄青的话，就会接我们的红色的这一根的，这一根的话就是我们的刹车线啊，因为我们这个的话都是新的，所以说我就没办法给你去剪了颜色，剪了颜 是的话，别客户都说你这个东西是不是旧的，因为车也是新车的，如果我在我平常安装的时候呢，我又没有时间啊去拍视频了，所以给你们去讲解一下， 一定要分清楚负极还是重复说一遍，只要把负极这一根线找出来就完全 ok 了。像这种的一般他都是转向灯都是分开的，只要你把转向灯这两根线给他找出来，对上我们的正极的这一根线的话，就绝对没有问题了。 像我们啊，像阿杰，如果说平常在帮一些顾客接这些大灯的情况下的话， 他很多人的话，他是不需要转向灯的，那我们应该怎么接呢？像这个傻蛋的这一个后尾灯的话，他的转向灯的话是这个牛角的这个位置的牛角这个位置，那我们如果要转向灯的情况下的话，我们打开我们的行车灯，那这两边 的话他是不会亮的，不会亮的话好像感觉那个呃整个灯的效果的话不是非常的饱满，那我们不需要转向灯的情况下，怎么去把这个左右转向的给他接起来又好看呢？我们把我们的这两根转向灯的线 一起接到我们的行车灯，在这一根线上面去，那我们打开我们的电动车的行车灯的话，就会整个都全部亮了，知道吧？那些什么 app 调色的话他就会啊， 转向灯这个位置是不会变的，但是旁边的这一些带有那些 app 的自动的一些功能啊，他是会跳动的啊，这样的话就可以更加的饱满好看。在我们行车的时候，那就根据个人的喜欢跟需要去接的了啊，如果说不需要转向灯的朋友的话，就 直接接我们的行车灯的这一根线就 ok 了，他就可以一起亮了，需要转向灯的就自己分清楚左右的这一个转向灯，非常感谢你们观看，谢谢。
516修车人阿杰

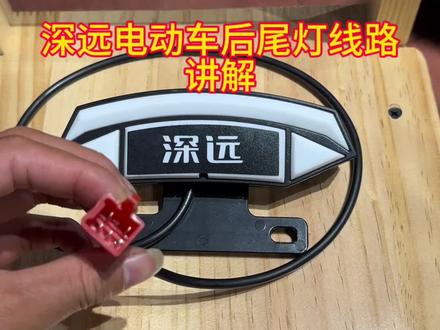

01:50查看AI文稿AI文稿啊，今天讲一下一个深远电动车后面的尾灯，一个线路啊，那这个的话是一个深远电动车的一个原厂尾灯，那我们可能有的会接 尾灯啊，换个尾灯，或者说，呃，加一下左右飞机灯、刹车灯或者边灯啊，那么怎么去看这个线啊？那我们上面这两根中间一个空的，那他就是一个左右转向的正极啊， 我们这样子拿的话就是这样子对插啊，这样子拿，那这一边黄线就是左转向的正极，这个绿线就是右转向的正极啊，不要看我说颜色啊，我们主要是看方向啊，就是这样子拿，可能有的 颜色不一样。好，然后下面这边这里这根黑色的啊，一般都在这里啊，这是负极，那中间这个红色的线啊，就是我们日行灯的一个正极，白线的话就是我们一个刹车灯的正极啊， 只要知道这五根线是通往哪里的电，我们接那些啊，刹车爆闪啊，或者说啊日行常亮灯啊，左右转向就很好理解了啊， 上面两根线中间空就是左右转向的正极，黄线这边是左转向的正极啊，绿线这边就是右转向的正极， 然后下面这根白线就是刹车的正极，红线就是日行的正极。好，然后这根黑线就是我们的负极啊，负极线全部连在这根黑线上面。
409腾亿车坊

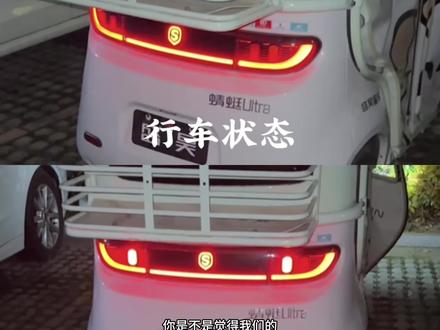

00:43查看AI文稿AI文稿你是不是觉得我们的小三轮车晚上行车尾灯刹车不够明显？接下来由我来给你们手把手的教学。首先我们打开后座，拆掉下面的四颗固定螺丝，拆掉塑料盖板，找到尾灯插头，对比颜色，找到两边尾灯相同颜色的三根线， 剩好蜻蜓的尾灯是黑色、棕色、红绿这三根，然后找到尾灯总插头，把那三根线剪断，接上我们从拼夕夕上买的模块。我们把模块盒子打开，里面有两根没用的线取出来， 把剩下的三根线与我们刚才剪断的对接黑色对接黑色，红色对接棕色，绿色对接红绿。我这是无损对插，相对来说麻烦一点，模块尽量选择好一点的，也可以选择几块钱的接线，都是一样的接线。点个关注收藏一下吧，下次需要的时候可以找到。
15陈高兴😊
03:08查看AI文稿AI文稿大家好，这个就是我一比一制作的两轮电动车的平面分解图，我们来看一下， 如果大家看懂之后，在维修电动车线路的当中就再也难不倒你，今天就给大家详细的讲解一下电动车的线路走向。首先我们先来看一下电动车的正负极，从电池出来的负极线直接和控制器的总电源负极连接， 然后从中间分割出来两根线，一根线连接充电孔的负极，另外一根线呢就是共用负极，共用负极直接连接后尾灯后右转向灯、前右转向灯，小灯， 大灯，仪表喇叭，左前转向灯，转换器， 再去连接左后转向灯副极。连接好之后我们再去看正极的连接，从电池出来的正极线直接和控制器的总电源正极连接，然后呢从中间也是分割出来两根线，一根线连接充电孔的正极，另外一根线 直接连接电门锁，经过电门锁之后来到电门锁下线。电门锁下线也是并分两路的，一路连接转换器的正极，另外一路连接仪表的正极， 正极负极进入转换器，这个时候的电压呢是原车电压，然后经过转换器出来的，这根黄色的线叫十二伏电压线， 十二伏电压线他是管控整个车子的灯光以及喇叭的，我们来看一下他的走向。十二伏电压线进入闪光器，经过闪光器之后进入转向开关的共用端， 然后经过转向开关的共用端出来两根线，一路连接左转向灯，另外一路连接右转向灯。 十二伏电压线再去连接喇叭开关，经过喇叭开关之后直接连接喇叭 十二伏电压线，再去进入大灯开关，经过大灯开关之后出来三根线，一根线连接小灯， 另外一根线连接远近开关的共端，经过远近开关之后分别出来两根线，一根线连接大灯的远光灯线上面，另外一根呢连接大灯的近光灯线上面。大灯开关出来的第三根线直接连接后尾灯， 最后一路十二伏电压线，进入左右刹车的断电开关，经过断电开关之后出来一根线，他是直接连接到后尾灯的刹车灯线上面，然后再去连接控制器的高刹线， 这个就是捏住刹车后尾灯亮的同时，控制器瞬间断电。这些就是电动车的线路走向，你看懂了吗？双击收藏加关注，每天更新电动车维修技术。
988电车小工匠五
02:41查看AI文稿AI文稿首先我们需要准备三样东西，尾灯、多功能套筒、三种双面胶，这些都可以在拼夕夕上面购买，注意 套筒最好买同款，因为后面要拆鞋盖，有个披头比较特殊，我怕其他的拆不掉。 a x 风速后面的雷达盖板是磁吸的，我们的尾灯就是卡在这个位置里面。内走线呢，相比较外露，线路更安全和美观，不怕刮风下雨。我们的目标就是把尾灯从后面内走线直接插到前面的 u 充电口上，在走线长时，插 usb 口就必须插一部分。前盖钻孔穿线，这也是最麻烦的部分，但只要有那个套筒和邻居家的电钻，这都不是问题。 车头钻的孔， usb 头过不去，我又不想钻太大的孔，所以我决定把尾灯先剪了，等一下再接。但是这是个非常错误的决定，那个线里还有三根线，太细了，非常不好接。 现在就差最后一步就大功告成了，那就是把尾灯固定到后面。但是我发现盖板根本盖不上，盖板又粘不牢， 所以我只能又借邻居切机把后塑料壳切了，这样就可以往美团里面盖上盖板了。最后把线理一理，绑在内壳上， 再把线一接就完成了。大家如果还有什么问题，可以在评论区留言，祝大家玩车开心！
442爱德华兹
00:16查看AI文稿AI文稿家里的三轮车、电动车是这种尾灯的，坏了以后就再也不用去维修店了。这是一款 led 尾灯，总称接线简单，按照颜色接上就行，刹车显示红色光源转弯灯，黄色箭头符号倒车还有白色照明灯，家里备上一套，再也不怕尾灯坏了。
