在布局画线跟模型比例不一样
cad 模型和布局限行不一致怎么办？模型空间调整好的虚线布局空间便实现。这种情况大家都会遇到。 lt 空格新建的布局空间默认勾选缩放时使用图纸空间单位， 我们只需要取消勾选，点击确定在阿瑞空格刷新一下就好了。你学会了吗？赶紧点赞收藏试试吧！
粉丝15.9万获赞38.7万
相关视频

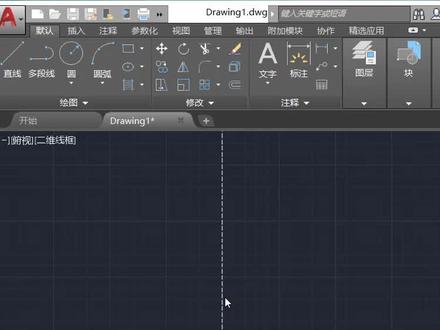

00:37查看AI文稿AI文稿朋友们，同一个图形，在模型和布局中他的线形比例不一致，又或者在两个适口中，他的线形比例也不一致。视频中上边这个适口侧边线上有三个圈，下边这个适口就有两个圈，这是由于线型比例不一致。 我们点击格式限行，打开限行管理器显示细节，把左下角的这个勾号点掉， 点击确定，然后重新加载一下，这个时候现行比例就一致啦。关注腿哥，分享 cd 实用技巧！
480设计院腿哥
01:44查看AI文稿AI文稿cad 标注布局与模型护条的方法？大家好，我是墨汁，今天分享布局标注模型标注的更改方式，首先是标注在布局里面，然后更改到模型里，输入地空格，找到所在的标注样式 零五一比五，也就是这个，然后新建副本继续，然后找到调整单位， 把全局比例改成五，因为是一比五的图框，所以把大涨音改成五，然后找到主单位，然后把比例因子改成一确定这里当前关闭，然后我们就可以去模型里面投入， 那标注出来的大小和比例是跟在布局里面标注出来的大小是一样的。相反，如果标注是在模型里去更改，首先找到这个 比例一比五，输入第一空格，打到一比五，然后新建，继续 把 b d 因子改成五调整，然后使用全新 b d 改成一确定已置为当前关闭，然后我们再去主机率连勾 那标注出来的大小 b t 是完全正确的。好了，这就是今年的分享，感谢观看，大家如果有出施工图或者效果图的需要可以留言私信。
131沫知
01:42查看AI文稿AI文稿两分钟段了解 cd 模型与布局空间标注比例切换的问题。我们先到模型空间绘制一个非常草率的标注好，这是一个正方形，我们相同的比例用在我们的布局空间就会大非常的多，这是因为我们布局空间的适口只是一个 a 三的大角，如果我们把模型空间的线条呢给它复制过来 追翻他，其实是一样大的。那么为了解决这个比例失衡的问题，我们有三种解决办法。首先是使用圆圈插件的 sd， 选择一个合适的比例，刷到你的标注上，好，有点大了，我们刷个一比五就行。 好，这个就合适了。那么第二种方法是进入样式管理期之后，我们先建一个布局专用的标注，随便打一下，然后把它文字高度看成一个十，这样子好，十应该就够用了， 去看啊，十就够用了，但是我们这个布局专用的，他就不能用在模型空间，因为他非常的小，根本就看不清。那么第三种办法就是使用注视性，我们可以利用刚才新建的这个布局专用进行一个修改，再调整选项里面勾选上注视性， 那么此时他就会以我们设定的一个文字高度为标准，我们再把它标注在我们的模型文件上，好，非常大，不要减，我们现在去调整一下他的比例，加上一比十， 就发现他的文字高度就会统一变成我们刚才修改的十毫米这样子，不管你调成什么比例 好，非常的方便。这个是注视性，那么注视性不仅可以用在标注上，以及一些文字和表格以及眼线都可以使用，那么希望本期视频可以帮到你，我是胖，我们下期视频见，拜拜。
01:16查看AI文稿AI文稿在工作中我们经常会遇到这样一种情况，我们在模型空间已经设置好了这种线形，然而我们转到布局里来的时候，我们会发现这种线形的话不能够正常的进行显示。 比如说我们这里，在模型空间我们设置了这么一种虚线，转到布局里之后，我们发现这种虚线并没有正常的显示，而变成了实线，这个原因主要是显示比例的问题。 我们可以再一次回到模型空间，输入 lt 空格，在弹开的限行管理器当中，我们在这里选择显示细节，然后找到我们这边的不能正常在布局里显示的虚线他的名称， 在这里我们找到他的名称，找到之后下方有一个缩放时，使用图纸空间单位，我们将这个选项他的勾选进行取消，然后点击确定， 我们再一次转到布局空间，我们看到这边的虚线就能够正常进行显示了。那么关于这个方法的话就给大家介绍到这里。
00:15查看AI文稿AI文稿使用布局化图时，是否遇到过模型空间的线型显示正常，但布局空间显示的是粗线，这要怎么解决呢？首先输入 l w d i， 选择这个命令，将数值改为零空格确认，这样就正常了，你学会了吗？
298唯实CAD
01:53查看AI文稿AI文稿啊，我们在做 c id 的时候呢，会经常遇到一个问题啊，就是我们在模型里面，现在这是模型对不对？我们在模型里面呢画了一个虚线，当我们切换到布局里面的时候呢，我们发现这个啊虚线 他变成一个实线了啊，对不对啊？这是布局里面，对吧？变成个实线啊，这时候怎么去修改呢？其实有多种方法啊，我们今天讲一个最简单的方法啊，我们找到这个特性里面啊，找到特性啊，我把这个往这边移一下啊， 好，特性里面呢，我们点击一下，这里面呢有个这个，我们画的这个线形，我们点击一下选择其他，选择其他之后呢我们找到我们这个线形啊，就是我们现在这个线形，找到他点击这个 显示细节，然后呢把这个缩放时使用图纸空间单位啊，把它勾选上，然后呢我们点击确定，这时呢我们再来看啊，有些同学说没有变化啊，因为呢这个 软件啊，他没有显示过来啊，我们只要输入一个啊意给他刷新一下啊，就可以了，是吧？当然我们要双击进进到这个布局空间里面去啊，然后啊意， 大家仔细看一下啊啊，如果你双击在外面呢啊，他是不起作用的啊，你刷新的时候他刷新外面的，对不对？好 啊，特性里面找到这个线形啊，记住他的线形，点击他选择其他，然后呢这个线形管理器调出来，找到我们刚刚这个线形缩放， 说话时使用这个啊图纸空间单位就可以了，点击确定，然后呢双击进到布局里面去，然后呢我们按一啊刷新一下就可以了。好，这个小技能呢？我们就分享到这里。
127酷学贝
02:53查看AI文稿AI文稿嗨，大家好，我是设计师阿红，今天阿红就来教大家在布局里面如何调整适口比例。首先第一种办法就是我们进入适口，也就是进入我们的模型里面，这里有个锁，我们把这个锁给点开，然后输入 c 空格，一比 七十 xp， 然后在这发现这个比例刚刚好，我们用鼠标呢按住我们的中间， 稍微的呢，把它往右往后往左移动一点点，让他居中的位置，然后再把这个锁锁上， 这个时候我们的这个四口就被锁定了，我们怎么滑滚动，我们的鼠标滚轮他都不会移动，而且这个四口比例的大小也差不多刚刚好，还有第二种办， 第二种办法是什么办法呢？第二种话也是一样，我们首先要解开我们右下方的这个小锁，然后的话呢 从我们的四口到我们的布局里面，也就是我们的四口之外，点击这个四口框，然后输入我们的快捷命令吸液区，吸液在吸液区这里呢有一个自定义比例，将这个自定义比例呢改为我们 呃想要的比例，比如说一比七十，然后点击应用，这个时候大家就会发现这个四口的比例已经变为一比七十了， 然后我们再进入这个模型里面，把这个锁给他锁掉，这是第二种快捷的办法， 然后还有第三种办法，第三种办法是什么呢？第三种办法就是我们进入这个市口里面，然后呢把我们的锁给他打开，锁打开以后呢，我们 我们就不出来，就在四口里面，直接把我们的鼠鼠标呢往右移动，移到这边右下角有一个四口比例，在四口比例这边呢有很多已经 给你规划好的比例，比如说一比十啊，一比十六啊，一比二十啊，这个时候咱们就选择一个合适的比例，比如说一比七十，我们就选择这个一比七十，这时候大家就会发现这个四口比例里面的图发生了变化，我们仍然按住鼠标中滚轮中间不松手， 然后呢把它往左移，这样子他就不会随意的变化，然后再把这个锁锁上，然后呢大家就会发现 这个图呢被我们固定好了，所以以上这三种办法你学会了吗？
629坏女孩
01:18查看AI文稿AI文稿cad 制图的两大门派，第一种，模型空间制图如图所示，在模型空间里绘制所有图纸。 优点，操作简单，无需太在意图层设置。缺点，修改麻烦，当图纸出现比例不相同时，排版不美观。 第二种，布局空间制图与模型制图最大的不同是因为使用的同一模型，所以对模型进行修改时，所有视口中的模型图原信息将同步更改。布局制图可细分为两类，第一类，每个布局一张图，很多。布局 优点，配合 cad 的图纸及功能，可在批量打印、自动生成目录等方面大幅提高工作效率。缺点，布局较多，切换时会卡顿，不能随意修改文件名等。第二类， 一个布局很多图，很少。布局优点，排图快，所有图纸可一目了然，方便标注等。缺点，当同一布局上的事口太多时，图纸会变卡顿，严重影响工作效率。与模型相同，对图号以及图纸目录的编排比较慢。 至此，不管是布局制图还是模型制图，都可满足各行各业，但各自的缺点是否可通过技术手段解决掉呢？或者一些困惑之处，不妨留言一起讨论讨论。
1941卓图深化设计
00:34查看AI文稿AI文稿布局比例使用技巧，首先进到布局，我们把布局的变框给他删除掉，然后重新我们粘贴一个边框进来，按住 ctrl 加位粘贴进来一个边框进来完之后呢，我们再选择 mv 窗口显示，然单击这个变框的角点到对面的这个角点的位置，单击一点就行， 这是我们的图纸，就进到这个边框里，我们需要给他一个比例，这是我们要双击两下激活当前的市口，单击当前有个叫比例，我们要把它比例改成为一比八十，单击一点，这是我们这张图就在一比八十的显示，显示完之后我们要按一下锁头，把当前的比例要锁定，按一下小锁头，这时候我们在移动或者放大的时候，这个边框永远的比例设置为一比八十。
167沈阳电脑计算机培训
04:57查看AI文稿AI文稿使用 cad 布局空间时，有时会碰到一种情况，在模型空间的虚线，到了布局空间显示为实现，这里在模型空间里绘制了两根黄色虚线，然后切换到布局空间，输入 mv， 新建一个适口。 可以看到刚才两根虚线在布局里却显示为实现。出现这个问题主要跟 cad 的限行管理器中的几个设置有关。先看一下限行管理器，点击菜单栏中的格式限行， 打开限行管理器，这里有全局比例因子和当前对象缩放比例，以及是否勾选缩放时，使用图纸空间单位简单了解一下 cad 的限行。以常用的虚线为例， cad 内部的虚线是以一段直线和一个空段不断重复构成，每一段直线和空段都有一个基准长度，这个基准长度就是 全局比例因子为一十的状态。我们先把全局比例因子设为一千，点击限行其他，这是打开限行管理器的另一种方法。我们可以查看到全局比例为一千十，一个直线段的长度为 250， 空段为 100， 再将全局比例因子设置为两千， 这时直线段和空段的长度分别变为了 500 和 200， 这个长度是全局比例因子为 100 的两倍。再看一下极端情况，当全局比例因子设为 3 万， 这时虚线内部一个直线段的长度已经大于等于整根虚线的长度了。反过来将全局比例因子设为 0 01， 直线段和空段的长度缩小到极点，显示在 c ad 图中也是一根直线，所以 cad 中虚线被显示为直线，无非就是这两种情况。下面我们再来进一步介绍限行管理器修改全居比例因子会对全图内所有的限行起作用。 如果采用模型空间出图，全居比例因子确定后，不要随意改变当前对象缩放比例，就是在全居比例因子的基础上缩放。修改这个比例不影响之前画好的线，只对修改后画的线起作用。 比如我们将当前对象缩放比例由一修改为二，这两根虚线并没有改变。现在新化一根虚线，可以看到新化的虚线比例大了两倍。 如果需要修改已经画好的线形比例，可以选中需要修改的线后，按 control 加一，调出特性工具栏，修改线形比例为二，这样选中的虚线比例也变为原来的两 倍。缩放时使用图纸空间单位，这个选项只跟布局空间有关系，在使用模型作图和出图时不起作用。我们再回到前面的例子，这是全局比例因子，为一千时模型空间绘制的虚线默认以勾选。缩放时使用图纸空间单位 切换到布局空间，插入一个图框，建立两个适口，设置左边的适口比例为一比五十，右边适口比例为一比一百五十，并锁定 现在两个市口内虚线都显示为直线，原因是市口内虚线的实际比例因子为全区比例因子乘以市口比例， 左边是口实际比例因子位一千乘五十等于五万，相当于虚线内部的直线段基准长度被放大了五万倍，导致我们看到的只是虚线内一根直线段的局部。此时应将 当全局比例因子设置为一千，除以五十等于二十，可以看到虚线被正常显示了。再来看右边比例为一比一百五十的适口。 这里虽然能够看到虚线，但实际比例应子位二十乘一百五十等于三千，所以显示的虚线比模型空间的比例大了三倍。如果要在这个市口内的虚线显示与模型空间保持一致， 就要把全局比例因子设为一千，除以一百五十等于六点六六六，确认后可以看到效果。有一个问题，此时去看左边一比五十的市口，市口中的虚线便秘了。 这是因为不同比例的是口中都有各自实际的比例因子。如果一个布局中同时有两种以上是口比例，打印出图时也会比较麻烦。此时有一种办法，在现行管理器中不改动全局比例因子，并且不勾选缩放 时，采用图纸空间单位看一下。两个不同比例的是口内虚线都正常显示了。但是这种方法也有一个弊端，在这种状态下布局空间新化的虚线又会显示为直线，要通过修改特性工具栏现行的比例才能正常显示。 或者先修改当前对象缩放比例后再划线。而在勾选缩放时，采用图纸空间单位情况下，就不会出现这种问题， 这里就不重复演示了，大家如果有兴趣可以自行尝试。最后说明一下，我使用的是天正软件，全局比例因子被默认设置成为一千，而 cad 软件默认职为 1， 这个不影响现行的相关操作。
345早晨之星
05:24查看AI文稿AI文稿好，讲一下用注视性设好比例之后，怎么样再来调整这个比例， 那现在这里呢是有两个一模一样的，就实际上我就是把这个 mv 窗口复制了一个过来，这个呢是一比五十的，这个呢呃，现在也是一比五十，我们进来之后把它的比例呢，比如我们改个一比三十吧。 好，那么现在我们可以看到呢，他这个地方是没有尺寸的，为什么呢？我们看这个位置 啊，这里这个位置啊，注视性可可见，注视可见性仅显示当前比例的注视对象。好，那如果我们给他 点一下，你看这里，哎，先把它锁上啊，先把它锁上啊，你看他这里呢就出现了这个 尺寸啊，那么这个尺寸呢，实际上是一比五十的注视性的尺寸，所以呢，你看明显比右边这个呢是要大了的啊，那这个就不对了，那我们怎么办？这个很简单，我们啊 在这里啊先把它关掉，就是把这个可电线关掉，然后回到这边来，回到这边来呢，我们可以在这里选的，他点这个右键，右键呢是有一个特性， 或者 mo， 其实也可以啊，有个特性，这里呢是有一个注视性比例， 这里啊这里有个注视性的比例，点开他在这里添加，添加一个一比三十的进去添加这个，就是把这一个 尺寸的可用的比例呢，改成两个都可以显示，然后点确定。 好，那么我们再来这里看，你会看到那他的尺寸看到了啊，因为这个虽然是一比三十哈，虽然一比是一比三十，就是这个窗口虽然是一比三十这， 但是因为他是这个尺寸呢，是设置是两种比例，一比三是一比五十的情况都会显示啊，所以他在一比 三十的框里边也显示出来了，而且这个大小你可以比较一下啊，你看他的大小呢是一致的，也就是说我们最后打印的时候，他这个数字数字的大小是标准的， 但是这里又有一个问题，又有一个什么问题呢？大家再仔细看，按照这个 按照这个标注的规范，你看这里呢两层尺寸线的距离和这里两层尺寸线的距离呢是有变化的了，那那么能不能够像这个这样让他自动变呢？改了之后自动变呢？其实这个好像， 呃，目前来说好像啊，因为我的最高版本最新的我也没用过，好像是不行，那我们 怎么办？其实是用这种办法在这个地方啊，哎，我们来看，哎哎，看一下啊，就是标注这里，在标注工具这里呢有一个这个工具，这个工具叫什么呢 啊？叫调整间距。我们首先你要知道，呃，你设就是你标准设了最后打印的时候，打印的时候这两个之间的间距是多少？我设了他是六毫米 啊，六毫米。那么然后呢现在我这个比例是多少呢？我这个比例是一比三十，那所以呢我们应该再画这个， 让这两个比例是就是这两个比例呢是 是六乘以三十了，一百八十。好，那我们就来看怎么做点一下这个工具，然后呢他会要你选基准的，就说哪一条是不动的？我们靠边这条是不动的，然后回车 选择要产生间距的啊，不用回车哈，不用回车选择要产生间距的标注是这个 啊，然后回车，回车呢他会问你要输入什么值，要输入什么值？比如我给个一百八十，那我们再来看，你看现在他 这个，哎，我搞错了，有哈按错了，快点见。来看，这个间距和这边这个间距也保持一致了，那也保持一致了。 好，那这样呢，我们就可以解决修改注视性比例的问题。
60春江杂货铺
02:05查看AI文稿AI文稿啊，如果说我们在模型里面这个画的呢，是按一比一的比例画出来的，那布局是干嘛的呢？布局呢？是套图框的啊，比如说我们把这个， 把这个图框复制过来吧，视图视口啊，我们新建一个视口啊，我们比如说 沿着这个里面的这个框啊，新建一个四口，新建一个四口，你看我们新建了完了一个四口以后呢， 他其实就是布局呢，就相当于是我们这个图纸啊，啊，他是一个图纸，然后在图纸上呢挖个洞啊，建一个市口，其实相当于是挖个洞，然后我们从这个洞里面呢看到的是什么呢？看到了是我们这个模型里面的这个文件啊，看到 是模型里面的文件，然后我们双击一下进入到这个市口里面来以后，可以把把比如说这个图形啊缩放到我们的这个这个四口啊，就是啊，刚才我们画的这个图形啊，画的这个图形啊， 嗯，调整一下这个尺寸，好，然后放到这个四口里面来啊，通过，然后通过这个布局，然后打印出来，他就是我们按照我们这个打印的这个比例啊， 好，不管是在看图还是在画图的时候，要搞清楚这个模型和布局他们之间的关系啊，因为有一些设计师呢，他喜欢像这样把所有的这个图形啊，图框啊都画在模型里边啊，有一些设计师呢，他 喜欢这个在模型里面画图，然后在布局里边呢就是做图框排版啊，按理说正常的就是标准的就是啊模型里边画图，布局里面呢进行去做这个图框 啊排版啊，那实际上这个在模型里面画图框呢，就是有的时候呢更省事啊。其实这两种方式都可以看每个设计师的一个设计习惯好。
132七天暖通
05:19查看AI文稿AI文稿大家好，我是你的好朋友彤彤。这节呢我们来教给大家一些实用性的一些 cd 里的东西。我们这一节呢要教的就是布局， 我们模型旁边有两个，一个布局与布局二，呃，这个东西用的不是很多，但是呢他是其实要会用的，是情况下这个是非常好用的，我们来看一下啊，我们点击布局一，我们会发现是这样的一种界面， 四周灰蒙蒙的，然后中间一个四口，然后外面是我们的图框区。呃，我们第一步要做的是什么呢？我们可以把这个框的四口给他删除， 也就说我们看不见了里面的模型里面的任何一个东西，这是我们模型的里面东西，然后我们点布局，把这个四口给删除，之后他就什么也看不见了。这里呢我们可以使 使用我们的嗯，一个图框，比如我们这里是一个图纸，我们可以把这个图纸我们 ctrl c 给他复制，然后我们点击布局，然后 ctrl v， 我们可以把这个先把它放在这里啊，把它给粘在这个页面里面，然后我们这里再使用，我们要打开一个四口，也就是说我们在这个画布一样，我们两个开一个窗口一样，我们的快捷键是 mv， 我们点击空格键下面提示我们有不满，或者说任意，我们可以点击任意画一个窗口也是可以的。我们第一个我们选择 f， 也就我们不满，我们发现没有，他就整个给你铺满了，然后我们可以把我们这个图框给他正好套嵌进去。我们这里可以使用 s c， 也就是 我们的缩放，我们点击缩放的基点，这里我们选择参照，然后让我们输入参照的长度，我们点击第一点，第二点也就是我们的这个 a 四图纸的底边，然后我们下面我们选择 p， 第一点，也就是我们把那个图纸正好与我们这个四口大小一样。第二点，然后我们把它给比例给调整好之后，然后我们再把它移动过来， 看到没有，我发现他这个上面这个四口跟我们这个途观是有点区别的，因为是我们这个可能有点问题，是我们图纸的可能有点问题，所以说呢，嗯，他有点问题 不要紧，因为我们这可以调整一下，也就说我们可以把这个图整个就调整好了，然后我们再双击进入我们这个四这个窗口里面，我们发现我们移动的话，在模型里面这么多图纸全部都在我们放大， 然后比如我们这个图，我们把这个图给调整到合适的大小，这样之后我们在右下角啊看到这里有一把小锁，我们把这个小锁给它锁起来，然后我们再点击外侧， 这样我们的点击鼠标轮子的时候，他移动他就会锁起来，如果我们点击进入的话， 他也不会跑，但是如果我们把这个锁给打开之后，我们移动鼠标键轮着的时候，他会跟着我们一块跑，放大与缩小，然后我们这里可以给他锁， 给他锁住就可以了，好让我们跳出来，让我们可以再次使用 mv 开窗口，这一次呢我们不要不满，我们就是这里我们画一个区域，我任意的一个区域，比如我们这里画一个矩形，我们发现没有，我们在这个窗口里面可以继续开一个窗口， 这个好处是显而易见的，因为我们会会图的时候，比如说有些东西我们需要插入各种试图， 我们用到这里我们就非常的好用，我们可以把这里给他点击小锁，把它给锁起来， 然后我们这边的图跟这边的图，而且他们还不是一等比例的，一比一的，我们里面这个可以任意的放大与缩小都是可以的。嗯，这就因为我们有些出图的时候，或者说更有甚者我们后期如果 使用 cd 在 cd 模型里面建模的话，也是可以的。通过一个模型，我们在这个呃里面通过各种四口可以把这个模型可以表达的非常清楚，或者说我们绘制图的是我们粘贴一个 图片啊，或者说一个样式之类，我们放在这里参考，并且我们的绘制的时候可以参考他绘制，非常的方便啊。嗯，这节呢，嗯，我们就先交到这里，至于这个布局后期还可以使用发布啊，很多的东西， 嗯，都是非常非常实用的。我们首先这一节把这个给搞清楚了，我们能够在布局里面把它给开一个四口， 或者说我们能牵套一个图纸进来也就可以了。我们这里如果图纸感觉不合适的话，我们可以继续放大，放大把里面这个有效区域，在这里面我们打印的时候，我们直接可以拉 外侧这个区域，只要一打印也就可以了，或者说我们后期的发布，呃，在发布里面打印，批量打印也都是可以的。好，这节我们就说到这里啊，后面我们就回头继续再说这个布局的其他的一些应用。好，谢谢大家的观看。
