cad中qdim的使用方法

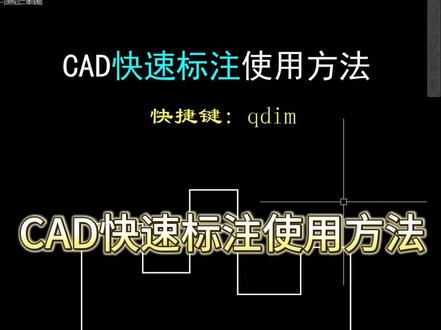

cad 快速标注使用方法？想要标注每段之间的间距，如何标注呢？很多同学会使用 dli 空格进行标注，这种标注方法太慢了，给大家讲一个快速标注方法， 输入快捷键 q d i m 空格框选图形空格往上拖动左键点一下，全部标注完成。这个方法你学会了吗？ 如果说你目前正在学 cd 或者准备学 cd 无从下手，可以跟着专业老师去学习。视频左下角有一套课程，这套课程里边包含三份安装包，安装视频教程包括一百八十六节的 cd 入门道精通课程以及配套文件， 整套内容六十九米。如果说想要跟着老师从零开始精通凹凸 cd 软件的同学，可以点击视频左下角报名哦！

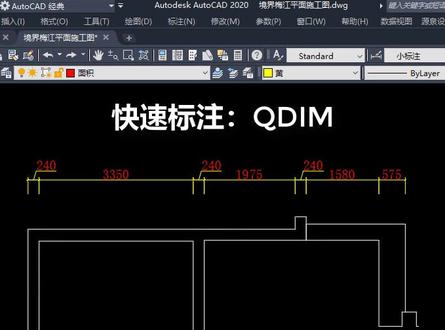

介绍一下 cd 快速标注啊，这个快捷命令 qdim， 他呢在我们这个位置啊，点击标注。第一个呢就是快速标注啊， 那么在这里我们看到哈，这个呢是我们的一个框架，是一个房屋的框架啊，然后呢我们需要对他进行一个快速的标注，那么在这里我们首先哈先把他的这个窗子 门窗先给他隐藏，然后呢我们来到这个墙体啊，在墙体这个层对墙底呢进行一个尺寸的测量，那么首先我们切换到这个标注图层，然后呢他的这 个颜色啊，我们看一下，他呢是这种绿颜色的，这个标注啊可以看。然后呢我们在这里啊使用这个绘图 rec， 从这个位置进行一个绘制出一个矩形来， 然后呢使用这个便宜哦，便宜啊，便宜多少呢？便宜三十或者四十都可以啊，然后从这个向外进行一个便宜，再便宜一个， 放大一点啊，再便宜一个便宜。好，之后呢我们来看哈，我们就可以使用这个快速标注了啊，快 快速标注，可以在这里输入 q d i m 啊，也就是快速标注这意思。然后呢回车，回车完之后呢我们在这个位置哈， 在这个位置我们来看一下啊，当前呢我想标注啊， 竖的啊，这种竖的也就是横开的，那我们就可以在这里呢这样点击啊，点击 快速标注，然后呢在这选择这个哈，放大一点啊，这样进行一个选择， 也就是选这个横排的代表性的啊，然后像这样的横着的，也就是横线的啊，还有这个 直线， 这都是要选择的哈，我们放大看一下哈，当选择之后呢，他就是变为蓝色了哈， 然后啊继续这个啊，这是窗子的位置， 还有这个距离啊，这个距离还有这个距离这个距离这个距离。 然后我们来看一下啊，绘制好之后呢，我们按这个空格可以看向这边拉啊，向左手边拉， 然后在这单击一下，松开鼠标啊，他就出现了哈，那么这里呢我们要注意啊，这里要注意，强调 要一点哈，那么如何给他标注成像我们这个左手边这种啊，这边这种特别整齐的，那么这里呢就要注意点了，我们这里为什么呢会出现这么多不整齐的哈，可以看他这个线啊， 乱七八糟的啊，长短各不相同，那就是因为呢，我们在这个标注选择这个 横拍对线的时候啊，横着的这个对线时候，尽可能的贴近啊，左手边或者是上边或者是右手边啊，尽可能贴近一头进行选择， 这样呢他就会变成整齐啊，那我们把它先给他删除掉，重新来进行一个标注啊，快速标注。然后呢可以看啊， 这里呢我只标注这种啊，竖的，选择这种横的啊，可以看这种横的，这个这个 或者是这个呢，我根本就不要啊，根本就不要只标入这个偏左边的啊，可以看 这边呢， 还有这个这个啊，可以看一下啊，这里呢只选择了这这一边的哈，这一边的，然后呢我们就可以回车，然后呢向这边哈进行一个拖动，放在第 第一条线啊，可以看这样呢，他这个 它这个起点偏移位置啊，就变得整齐了一些了哈，就不至于呢，像第一次啊，这个长短各不相同，然后呢我们继续点击标注，快速标注啊，然后 这个这个选择方向相同的哈，都是纵向的啊，可以看 选择他，选择他。然后呢我们按回车向上啊，放在这个位置都可以可以看，这样呢他就出现了特别整齐的这 这种哈，不然他就不整齐。然后像这边也是同样点击标注 q d i m 来，这样， 这个也要哈，这个也要， 然后我们空格啊，可以看，这样呢就出现了哈，这个整齐的这个效果。然后呢我们再来使用这个最外围的，也可以这样用啊，比如说从这到这啊， 然后呢空格可以看给他放在这个上边哎，可以看， 这样就变得整齐了哈，他是有一个啊，由窄距离组建的，像宽距离。然后呢分层啊，标注也是分层的， 可以看，然后呢没有用，这个就没有用了哈，我们就可以把它删除掉了，这样呢看着我们这个标注就特别的整齐了哈，就不至于特别凌乱了， 这个呢就是在这里哈给大家介绍的这个 c a d 快速标注 q d i m 的一个简单的介绍啊。

五大绘图技巧 cad 小白必学技巧一，快速标注，输入 qdim 框，选要标注的图形，向上拉即可完成快速标注。 技巧二，快速合并多段线被分解的图形，只需要输入勾空格框，选所有的对象后再空格就可以完成快速合并。技巧三，快速连接线段输入 f 空格，按住 shift 再去点选要连接的线段，即可完成快速连接。 技巧四，快速修改角度输入 d、 c、 a、 n 空格，选择角的两条边，输入想要的角度为六十。 技巧五，快速删除重线输入 ov 空格，全选图形，在弹出的对话框中直接点击确定，即可删除重复线段。

在使用快速标注 qdim 的时候，你会发现标注出来的尺寸呢？长短不齐，不美观，应该如何设置呢？输入快捷键 d 空格调出来，我们标注样式的管理器，点击修改， 点击找到我们的线，点击固定尺寸界线，那我们来修改它的长度，根据图形的大小输入固定尺寸的长度，比如说我要输入五百，点击确定至为当前，点击关闭，你学会了吗？

cd 快速标注，快捷键 qd i m 输快捷键 qd im 框选要标注的对象空格， ok， 一次性就把它拉出来了，然后再通过一个 q d i m 框选对象，然后呢往下一拉，这个时候你的标注也就出来了。同样左边的 q d i m 框选对象，然后呢往左一拉， ok， 你的标注也出来了。当然他的一个尺寸键的距离也是可以自己去控制的，包括 q d i m 的时候呢，假设我这边框选的对象 ok， 下方是我选择的，比如说连续标注，激情标注，假设我选择一个 c 连续标注， ok， 往上一拉，那这个时候他的一个标注就一次性的出来了，这一个就是快速标注的一个操作方法。

基础学 cad 的人都会犯一个错误，就是 qbim 直接标注，这样标注出来不符合标准，而且很难看，所以要先打开地标注样式，新建一个，然后去修改，找到符号和箭头，改建筑标记和点箭头大小六十找到线尺寸，线改颜色为灰色， 延伸线颜色改灰色，两个偏一量改三十找到文字，文字高度改幺二零，偏一亮二十找到调整选尺寸，线上方不带引线， 这样标出来线还不在外位。最后再找到线，勾选固定长度尺寸界线，这个位置设置一百点，确定你们用的都是什么标准呢？

今天我们来讲一下如何快速的给这张图纸加上像这样的标注。首先 x l 空格画辅助线， r e c 画矩形 辅助线，删除 o 偏移八百， o p e 四百里面的线删除掉，快速标注快捷键， q d i m 选择对应的边空格放在辅助线上， 同样的方法把四周也标注上， 最后把辅助线删除掉，这样就好了。

你知道有一个命令可以一次标注多个尺寸吗？入门练第十二练，一起来练吧！输入了回车指定疑点，输入二十二回车，按十一负二十一往右，输入二十二回车往上输入十三回车， 按下空格，重复直线命令，往右输入十七回车，它十一负七往右，十九回车往上，七回车往右，十三回车往下，二十一回车往左，三十七回车。按下 top 键， 输入一百五十一回车， 输入 c， 找到端点，输入二十一回车，输入 l， 连接两点， 输入 t r， 修剪图形， delete， 删除原，切换图层，输入 q d i m 框，选图线，选择连续标注尺寸，其他尺寸对照左侧的图形和快捷键，你来画一下吧！每天一练，入门到精通！

cd 中的快速标注线线标注 dli， 选择对象可以进行标注，那你如果说想要更快一点，可以输入快捷键 qdim， 选择你的对象，往上一拖， ok， 标注就出来了。

这一讲我们学习给这个户型图标注，首先呢，我们把图层切换到标注图层里，我们画的图都在标注图层里了，那么先画个句型二一 c， 这个时候欧偏移五百， 然后我们输入命令 qdim qdm 空格，然后把所有的竖线选中，就是这个竖线到这个竖线的距离，这个竖线到这个竖线的距离，这个竖线到这个竖线的距离 这个竖线到这个竖线的距离。 把所有的竖线都选中 好，这时候空格拉拉到第二个线上，这个小八字型的符号是最近点，如果你没有最近点的话，在右下角对象捕捉设置这里面， 把最近点给他勾上，这样你的鼠标放到线附近，他都会能捕捉到这个线上。同理，我们再重复上一次的命令， qdm 命令在标每个房间的总跨度，这个房间的跨度，这个房间呢？跨度，这个房间呢？跨度 空格在空格最左边，最右边空格拉上去，同理，我们把四周都标注上， 标注完之后，我们把前后给他删掉。 有的同学怎么也选不动墙后的线，获得墙后的数，呃，老师跟别的数重叠，这时候你选中这个横线就对了，横线对应的这个墙后的线，这样就很方便选中，把墙后都删掉 墙后删完之后，发现有些尺寸它不是墙透，但是它也重叠了，我们又不能删掉它，可以选中它点，这个小蓝色的点点可以移动，如果你的 f 八正胶关掉的话，你选中这个点点还可以。呃，随意啊，斜着移动都可以啊， 这样的。好了，标注完了之后，我们把我们画的辅助线都给他删掉，完美。

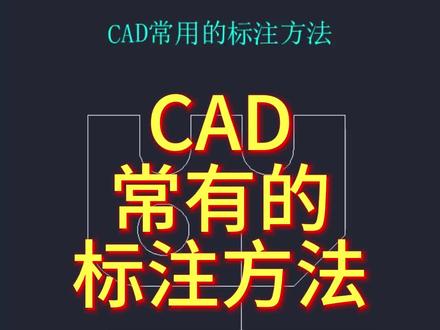

cad 常用的几种标注， q， d， i， m。 快速标注 d， l， i 线性标注 d r， a 半径标注 d d， i。 直径标注 d a， l。 对其标注 d， a， n 角度标注 d a 幺二弧度标注解锁更多设计技巧，关注凉风！

好，呃，各位同学大家好，上一节课我们跟大家来讲一个这个连续标注啊，那么今天呢再跟大家讲一个，也是我们在做图的过程当中，尤其是在做这个原始结构图，是吧，我们想要去把它的尺寸标清楚一些， 那么我们也可以呢，再通过今天要跟大家来讲的这个快捷方式来进行操作，其实也很实用啊，这个东西呢叫做一个快速标注，快速标注啊，他的快捷命令呢，有四个字母啊， q d i m， q d i m 啊，这是他快捷命令啊，当然这个呢并不适合每一个同学去用啊，我只能跟大家呢来把这个方法跟大家讲清楚。呃，这个大家到底用我上一节跟大家来讲的这个连续 标注，以及今天这节课跟大家来讲这个快速标注呢？就看我们每个同学使用的一个习惯了。好吧，那么这快速标注他好在哪里呢？大家一起来看一下。 比如说我还同样是这样的一个多段线，我要去呃，同样的给他标注成上面这么多的这个尺寸的话，我其实可以用一下 q d i m 快速标注，然后选择这个多段线啊，再往上面去拉的话，大家看一下，他就直接把我这个线形的全部都标注出来了， 因为我今天这个线型呢还是比较简单啊，所以他标注出来尺寸呢也比较清晰。但是啊，如果说哪一天我们这里面的线型比较复杂，你直接通过这个 qdm qdim 去标的话，他会有一点问题啊，举个例子，比如说同学们来看一下 qdim， 我来标这个 方向的这个方向，最终我们标注出来尺寸呢，他就比较复杂了，是不是？比如说这里一个二十，其实这个二十呢，他表达出来是哪里呢？大家可以看一下啊，表达出来的 是我们这一条线和最近的高度，而按照我们这种实际的这个情况啊，这个一百二啊，按照我们这个实际的情况，我们根本不需要把这个位置的尺寸呢去给他表达出来，这个没有什么意义， 对吧？所以我们这样去标的话，其实有很多的我们都标不清楚，就比如说啊，他现在这个三百八，他标是哪里呢？标是我们这个高度的一个差， 是不是？而我们要的是哪里，我们要的是这段距离，所以这个大家可以去看一下啊。呃，如果说你觉得这个 q d i m 啊是比较合适你去使用的，那么你就可以用，如果说你怕理不清楚这个词的， 我建议大家呢就不要去用这个快速描述了啊，因为确实对于一些新手同学来说，有时候会起到一个这个误导的作用，好吧，但是前期呢，我还是希望大家你能够把这个基础打好，好吧，这个呢就根据每个同学使用的一个习惯了，好吧。 啊，今天这个快速标注的命令呢，就先跟大家讲到这里，好吧，如果说同学们后面有一些关于事业的软件操作，关于这个室内设计的核心知识一些问题啊， 想要找老师做一个沟通的话，都可以关注一下我们右下角的这个部分，好吧，啊，今天这课呢，就先跟大家讲这么多好，同学们拜拜。
