revit如何改变结构柱显示形状
结构柱的市面层怎么批量生成？首先选中一根结构柱进行编辑组，使用拉伸命令绘制一层市面层，点击前立面，将市面高度和柱高度进行锁定，再把材质修改下，新建一个实力材质参数， 接着就可以把足载入到项目了。修改住的尺寸类型，市面层尺寸也会跟着修改，而且可以任意替换市面层材质。
粉丝4.1万获赞14.3万
相关视频
00:59
00:23查看AI文稿AI文稿在日历绘制结构柱时，柱子不显示边线，放置完成后显示数值，这个该怎么解决？我们先取消绘制，然后查看属性面板，修改底图范围， 然后再继续绘制，这时就能在放置前显示边线了。
77艾特林BIM
00:15查看AI文稿AI文稿十秒学会瑞飞柱子的编辑，点击需要编辑的柱子，在属性中点编辑类型，然后点复制，完了后就可以修改柱子的各个尺寸了。你消费了吗？
118BIM轶老铁
14:50查看AI文稿AI文稿大家好，这里是 b e b 母课堂，本节课呢主要带大家学习一下啊逆行结构柱的制作方法 啊，和呢上一节这个异形结构梁的制作方法呢啊 差不多相同啊，咱们来还是新建一个足啊，新建个足样吧，咱们找到这个工制结构柱，工制结构柱啊工制结构柱打开，打开之后呢，咱大家呢会发现 他里边已经内置了这样一个啊，一些啊一些这个参照线啊，咱们呢把这些参照线呢全把给他删除的，只留下这两两个中心左右这个参照线呢， 嗯咱们是异形的，他呢刚才是一个啊左右和这个上下呢，全部这个等分了一个啊，咱们来看一下他这个 呃足类型呢，它里边呢内置了这那个宽度和一个深度啊，这咱们先把这个先给他删除，这个找咱们用不到 好点成取消了啊，好，确定 好，那注意这两条呢参照线呢啊，一条参照线呢是中心左右，一条参照线呢是中心前后啊，只留这两条参照线。 然后呢大家啊开始了绘制这个异形柱啊，柱呢就是一个造型啊，一个截面加上一个拉伸啊，他是一个平面的，加上加上一个啊立面上的这样一个拉伸。我们绘制技术，首先呢咱们要绘制到这个他的中心点，定义到他的中心点在哪个位置， 我们要绘制这样一个 r z 型的这样一个 r z 型的这样一个结构图， z 型结构图好，绘制 好，这样我们进行任意绘制了这样一个类型的一个结构珠啊，绘制完成之后呢我们呢使用的参考平面呢对其呢进行一个啊这样一个定位 啊，每一个面呢都给他一个这样一个参考。平面， 好，每个面啊都进行一个锁定 啊，锁定完成之后呢我们来给他添加这个参数 啊，这才是 还有呢它这 好，我们让他的这个柱子这个长度呢，那都等于这个啊，一墙后可以啊，一墙后就可以， 然后让他呢这两边呢啊两边呢是这从这边到这边了，是这样一个相当的让他呢这个 这个呢作为它的一个啊终点 on， 这样呢给他一设置，然后这边呢这个长度呢我们给他定一一个这样一个，嗯这边呢 这个呢它 e q e 均分，然后这个呢给它 e q e 均分， 这个照做它的添加参数宽度。 oh 这个呢也给它直径到厚度上，这个呢也给它直径到厚度上， 好，厚度厚度宽度和长度。好，这样呢我们就啊基本完成了这样一个啊几何形状的绘制完成之后呢我们到立边去呢，把它 的拉伸呢和我们的这个高于参照标高啊，这时呢以前我也给大家都讲过这个就是啊结构柱和呢其他族的不同的地方呢，它有两个参照标高，一个是呢高于参照标高，一个是低于参照标高 啊，上下给他一一锁定，他呢可以选择这个咱们的标高。好完成之后呢给他指定材质，材质啊，结构材质啊，他一指定 材质，指定之后呢我们要注意的是一点呢，是啊为了呢啊方便啊，为了方便我们这个 为了方便我们的这个呃吸附啊，这个 在绘制这个墙，比如说在这接一个墙，在这接一个墙，在这接一个墙，墙在吸附的时候呢，我们在这中心呢要给他绘制一个这样一个参照片面， 好，这个参照平面，这个参照平面呢 跳一下，把中心翻一下，这个插到这个 e l 好 eq 一下，这儿呢是 好均分一下，嗯，这个这个宽度呢啊，我们把圆点给他定义到这个位置吧，把圆点呢给他定义到这个位置，这个位置呢比较好， 这个定到这个位啊，这个 eq 呢啊重新划分一下这个 eq， 这个呢给它定义到第一层原理， 我现在操作 重新锁定 这个线呢，我们就给他们，是啊只做一个这个强参照即可，那这个线呢给他定义为 这个中心左右的一个参照，然后呢勾选这个定义圆点，这个呢勾选定义圆点，也就是这个圆点呢他定到这个位置，好，这个呢我们给他也做一个这样一个啊强参照 do。 而最开始的时候，最开始的时候没有布置好啊，没有布置好，导致了这个 eq 均分呢啊有问题，这个删除的。 然后呢把它的速度呢放开，开始规划的时候呢要规划好，不然的话呢后边要改起来画呢 啊，这个是它的宽度，好，这样呢就可以， 这个呢是他的中心左右，然后呢大家注意呢一定要进行这个参照平面啊把他的这个呢是他的啊左右参照平面，这个呢是他的 右边参照平面，然后呢这边是他的前前参照平面，前参照平面，这个呢是后参照平面 all， 这个呢直接就可以改成螺丝螺旋， 这个是扫钱。好，这样呢我们就完成了这样一个啊，异形柱的一个啊，异形 z 形柱，这样一个 绘制好，大家可以看到这样一个绘制材质呢已经非常添加好了。 好，我们来把它载入到项目中进行测试。好，我们项目中呢这个柱呢，我们给它的高度等于标高二，从标高一呢好放置，然后结构柱 高度标高二。好吧，继续放开。好，我们到立面去看一下。 好，没有问题， 我们呢可以呢画绘制一个墙呢，对他进行连接，我们可以看到了他可以捕捉到这个终点，可以捕捉到这个终点。 好，绘制墙的时候呢，我们选择为绘制高度 好绘制高度，然后呢我们可以看到了能捕捉到这个中间，这样呢也可以捕捉到这个中间， 这就是我们绘制了参考平面的啊墙参考平面的作用，我们呢可以直接呢捕捉到这个终点，进行这个墙的绘制啊，大家可以看到这样呢他就连接在一起， 我们到这个组里头把他的零寸， this is this， 结构柱 好，保存好，本节课呢啊，就为大家介绍到这里啊，本节课呢就为大家介绍到这里，好，谢谢大家。
101必易BIM
03:39查看AI文稿AI文稿这小节我们来学习一下放置结构处，首先我们先打开场景文件，第六张零一点 rvt， 我们选中这个文件，点击打开， 这是我们切换到建筑学员卡，在购物界面门当中呢，找到住按钮，点击下方的小黑三角，然后选择结构住按钮， 在属性面板当中呢，我们找到类型选择器，点击在下拉列表当中，我们找到钢管混凝土柱杠矩形，然后选择标准类型，点击 在工具选项栏当中的，我们设置参数呢为高度是指他连接条件的为 f 二，然后再回头区域，我们找到一轴跟一轴 这两个轴线的一个交叉位置，将光标呢移动到这个焦点位置，他会自动捕捉，然后我们点击鼠标的左键进行放置 好，我们第一根结构柱呢就已经放置完成了，接着呢我们还是在这个修改放置结构柱选卡当中，那么找到多个面板，然后点击在肘网处按钮， 我们将光标呢移动至绘图区域的右下角，然后按下鼠标左键向上拖动， 拖动到 d 轴这个位置，我们将这个部分轴网呢进行了一个框选，然后松开鼠标，这时候呢我们点击完成按钮， 好，那我们框选区域内的结构柱呢就已经被批量的完成了，接着我们还是在这个修改放置结构柱这选卡当中呢，我们找到放置面板，然后点击协助， 在工具选项栏当中呢，我们设置第一次单机为 f 一，拼音值呢为零，第二次单机呢在高成为 f 二，拼音值呢也是为零。然后我们找到二轴跟一轴焦点的位置，反点击确定他的一个第一个焦点， 然后呢我们将这个光标移动到中间的位置，再次点击确定他的第二点。 好，这样我们的一个协助呢就已经被创建完成了。如果我们想对这个 项目内的住址呢，设置他的一个标高条件，我们可以选择任意结合住，或者我们进行一个框选，那么从左上角呢，向右下角进行一个框选选择之后呢，我们可以在属性面板当中 是他的一个底标高 f 一，底部偏移呢，而一千， 然后顶部偏移呢为两千。 好，你点击应用， 这时候我们切换到三维视图，来看一下我们刚刚所创建的所有结构珠， 现在呢，我们就切换到了三维视图，就可以看到我们刚刚所创建的所有结构柱，他的一个三维状态是什么样子，这是我们刚刚所创建的一个协助。好，以上呢，就是我们这些小结所有的内容。
89建工合作社
00:14查看AI文稿AI文稿在平面放置一个结构柱，结果提示不可见怎么办？只需要把深度改成高度，再重新放置结构柱就能在平面看见了。进入三维也能看见之前放置的柱子，不过是在飙高音一下。
171汇好图设计
10:59查看AI文稿AI文稿本讲学习混凝土构造柱类型转换，操作比较简单，我们就是在这里进行构造柱的演示，我们进入 read。
463D空间TBL
00:37查看AI文稿AI文稿rabbit 如何创建族库中都没有的异形柱安排？打开 rabbit， 点击新建图，选择工具结构柱，根据图纸尺寸创建异形柱的平面选择拉生命令进行创建。 洁面轮廓创建完成，进入潜力面，将上下面拉伸进行锁定，进入三维查看效果，并对材质进行关联。一 创建完成，导入项目进行测试，放置结构数，进入三维根本排斥，可以看到所有参数可以进行调整，创建成功。
716BIM日技
04:38查看AI文稿AI文稿然后就是创建结构柱，选择结构柱的类型，然后设置他的底和顶标高，然后放置结构柱，然后向大家展示一下这个柱是卷平柱，然后放置 好继续进行去修改，那就修改结构柱调整还是跟刚才那个结果基础是相相同的一个意思啊，修改他的装的宽度啊，厚度啊，那个尺寸调改他的调整他的标高类型的修改， 还有没有负责一些其他的楼板啊？大区域下面结构梁也是跟刚才是差不多的一个，用手选择结构梁，然后选择放置平面绘制结构梁， 然后结构里面选择梁，混凝土梁 s y， 然后绘制。 要修改结构栏还是跟刚才的砖结构基础和结构柱是相同的道理， 要修改一些他的内心尺寸啊，还有一些材质是线胶的混凝土强度啊等等。 还有一些结构梁位置对齐啊，就根据啊项目的 cd 图纸去对齐。接下来创建结构板是跟刚才一样的一个流程的，然后点击结构选项卡，里面点击楼板 顶级结构，然后可以简单的算位置， 选择厚度，类型比较高，然后修改结构板有材质修改，还有类型修改，就厚度啊，或者材质啊，或者里面的结构板分成啊， 调整板的标高有没有像降板啊，有没有板，楼板有没有走坡呀，像结构板开动啊，楼板边缘有没有其他的排水沟啊之类的。修改制图源添加点区分，单线 去就是可以向大家展示一下，如果我要开个洞的话，我可能去去绘制一个正方形，假如他就是一个洞，然后他就生成一个洞，然后就是墙， 创建结构墙就选择结构墙类型啊，它的厚度，它的一些特征啊，简历墙啊进行绘制，结构墙墙选择结构选择古董砖啊，就是其他的一个 混凝土墙就简历墙了进行绘制， 大概是这么一个类型， 六百强的材质，还是跟刚才那几个结构基础是一样的类似啊，楼板跟梁的一个 切换顺序，现在给大家展示一下，就是说目前的话就是以楼板把梁给切了，就是说这个梁被老板切了，正常的话切换顺序的话应该是 两句切楼板，为什么呢？一两者重叠，他们互相相切的话，就会影响工程量的统计。 第二，为什么是梁去切楼板，不是板去切梁呢？因为平常的一个干净的搭啊，连接和勾搭的时候呢，一般都是先去搭建好 量的钢筋，然后再去啊捆绑或者去放置板的钢筋，这是个工序和一个我们工程量统计的一个问题。然后第一个就是板和柱啊，板和柱的相切，现在 和柱还是重叠进行高闪，现在那我们进行将柱距切两把，还是刚才那个意思，正常的工序的话肯定是先有柱后有两把， 这是一个正常的一个工序，然后也不会影响到我们的一个正常的一个工钱量的一个统计。
38艾特林BIM
00:24查看AI文稿AI文稿异形柱怎么绘制最快？使用内键模型选择结构柱，再用拉伸命令点上拾取线，鼠标放在结构柱上，按 tab 切换捕捉，直到左下角出现墙或线链说明时，取到了整个异形柱的边。 其他也是这么操作，之后点完成编辑，一行注就创建好了。
209汇好图设计
02:29查看AI文稿AI文稿今天想给大家分享柱子的新建与载入，我们在结构选项卡里面选中柱，然后在属性栏里面可以看到 这里有混凝土矩形处，我们以混凝土矩形处的五百乘五百来举例，那这里现在没有，然后我们就点编辑类型， 然后复制一个。这里的名称的话，我们一般是以洁面来命名，那如果说大家有柱子的编号的话，也可以以柱子编号来命名，方便后面接着用。 那这里的尺寸标注也是一定要一定要改过来，这里才是柱子的真实尺寸，然后点击确认。如果说柱子的材质也有要求的话，我们在属性栏里面有一个结构材， 大家如果看不到这些材质的话，可以直接搜索， 如果对外观渲染有要求的话，可以在旁边这个着色里面勾选使用渲染外观，点击确定 矩形柱就载入了。那如果说大家发现没有自己需要的柱子的洁面的话，那我们就在有一上面有一个插入，然后我们载入组， 在切了的足包里面有一个结构，里面有一个柱子，然后混凝土，就譬如要载入 圆形或者 l 型梯形好打开，这个时候我们再在结构柱下面看一下， 我们刚刚新载入的足就都有了。那还有一种比较快速的方法的话，就是在项目浏览器里面，然后足里面有一个结构柱，大家如果需要新建的话，我们可以 鼠标左键选中之后把它拖进来就可以了。那今天的分享就到此结束，大家如果说有什么疑问或者想问的问题，然后都可以在视频 下方进行留言，如果大家觉得我们分享的经验有用的话，就请关注和点赞吧，谢谢大家！
67桃子爱喝柠檬水

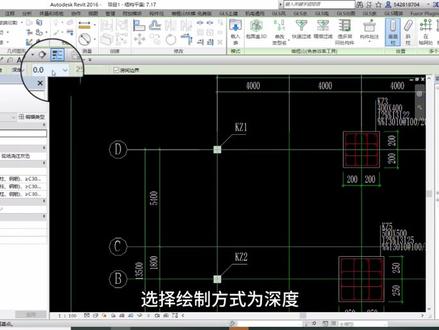

00:59查看AI文稿AI文稿当我们在 rate 软件当中绘制构建时，遇到图源轮廓不显示，该怎么办呢？相信非常多的朋友在学习时都曾经遇到过这样的问题， 一个常见的例子，比如说我当前在结构平面七点一七米，我想绘制一个从基础顶到七点一七米的矿竹一，那么我选择到矿竹一的类型，选择绘制方式为深度，深度到底标高，基础 标高，那么这个时候在我鼠标所示的位置是看不到我们的框注意轮廓的，这给我们的绘制带来了一些麻烦，非常简单一步操作解决这个问题。选择到属性对话框，点击 新建结构处的下拉角标，我们选择回到结构平面的属性，在结构平面的属性当中，我们把机线由无调整为正负定标高的视图，这个时候我们鼠标在移动到绘图界面，就能够非常清晰的看到我们矿主意的轮廓了。怎么样，是不是非常简单呢？
143唐家亮
00:50查看AI文稿AI文稿为什么可见性设置中明明勾选了结构柱，而模型只有混凝土柱，没有钢柱呢？下面我们共同探索下原因。首先我们打开可见性设置，在可见性构建中只保留结构柱，模型中我们看到的只有混凝土柱。 撤回操作，选中钢柱编辑类型确实显示结构柱，那我们点进钢柱组里，看看他的组是怎么组合成的。 进足后发现钢柱是由四块常规模型组合而成，是不是取消常规模型可见性导致的钢柱不显示呢？所以返回项目里我们试一试，在可见性设置中 把常规模型勾选，果然钢柱显示。好的，今天就到这了，谢谢大家，下期见。
6朱俊豪
01:05查看AI文稿AI文稿青瓦城老师 revitton 这么多轴网，怎么快速放置结构柱？有什么放置技巧吗？因为它快速放置结构柱可以这么操作，插入选项卡，载入足，找到需要放置的结构柱， 打开结构选项卡。注，编辑类型修改类型属性 修改柱的高度选择垂直柱， 在轴网处放置框选所有轴网，完成。试图三维视图，所有轴网焦点处都放置成了结构柱。最后问一 个问题，字母轴二十三个英文字母用完该怎么办？我为什么说是二十三个英文字母，不是说二十六个英文字母呢？如果您知道，可以在视频下方留言。
01:01查看AI文稿AI文稿青瓦成老师，在 revit 中我绘制的钢筋在真实样式为啥不显示，应该怎么设置呢？ 新的一年，新的开始，愿所有点赞、关注、观看咱们视频的朋友，新的一年美好都如期而至。在 lily 三维视图中，如果钢筋不能真实样式显示，可以这样设置，框选所有模型过滤器，请选择结构钢筋 属性窗口视图可见性 详细程度改为精细显示样式改为真实。这样在 living 三维视图中就能看到钢筋的实际大小了。 living 钢筋视图样式设置， 你学会了吗？
