空调pg电机和fg电机的区别

大家好，我是家电小王，有网友私信给我， pg 电机上面六根线，其中三根线是信号反馈，这三根信号反馈线弄不清楚，今天接这些视频给大家分享一下 pg 电机信号反馈三根线，我们该怎么区分？ 我旁边有两个 pg 电机，我就以这两个 pg 电机给大家分享一下。我们先看这个 pg 电机，这 pg 电机总共有六根线，这是他的电路图，上面表示的是他的线圈，电路图下面表示的是反馈。电路图上面这个电路图其实很好看的， 这地方是一个电容，这是单独角，那说明这一角为启动角，这一角为运行角，这一角为公共角，红的和黑颜色的正两根接二百二十伏的电压，我们再看一下他的信号反馈， 大家看一下，这个表示的是 d， 也就是接 d 的意思， vcc 表示的是电源， 威奥特表示的是反馈信号输出，意思就是说地与 vcc 这几个地方接的是五伏的电压，威奥特就是转速反馈。 我们再看一下这个点击，这个点击也是一样，这个上面表示的就是线圈，红色表示的是启动， 白色表示的是运行不耐克，黑颜色表示的是公共线。好，我们再看一下信号反馈， g n d 表示的是接地， vcc 表示的是五福输入 vout， 也就是转速反馈。知道 这些我们还要知道电路板上面的信号反馈三个插线表示的意思是什么样子的。其实我们在换 pg 电机的时候，我们只要把 pg 电机这个电路图给他弄懂了， 电路板你弄不弄懂，照样可以换的上去。如果 pt 电机这上面表示的已经没有了，那我们又该怎么办呢？接下来我带大家看一下电路板，用电路板找出哪一个是地，哪一个是五服输入，哪一个是转速反馈。 我旁边有几块空调电路板，看一下空调电路板，利用电路板的电路走向，能不能把接地五伏以及转速反馈给他找出来。 我们先看这块电路板，这块电路板这个插脚就是插 p 电机的信号反馈， 这地方其实已经给我们标的非常清楚，带大家看一下，这边是五福，这个地方就是转速反馈，这个地方就是接地， 很容易就分得清。我旁边还有一块电路板，我们再看这块电路板，这块电路板这个就是插 p 电机信号反馈的三根线，这个地方是有一个加，那么说明这个就是五伏， 这个地方写的一个 g， 这个意思就是接地中间一角为 pp， 那么意思代表的就是转速反馈。我这地方还有一块电路板，也就是这块电路板， 这块电路板信号反馈插脚就是这个插脚，我们来看一下这个插脚，这个插脚他没有给我们标识， 那么这个时候我们该怎么办？这个时候我们要找出电路板上面七八零五这块电路板，七八零五已经没有了，我现在把这块电路板给他翻过来，这个地方就是七八零五三个角， 这三个角就是插 pg 电机，利用七八零五稳出的五伏电压来找出 pg 电机五伏电压， 我现在进行测量一下，因为我们知道这个地方插的是七八零五中间一角未接地，我现在把万用表给他打到蜂鸣档进行测量，这三个角和他相通的，那么这一角就是接地， 大家看一下，那说明这一脚为地。我们再找一下五福在哪里 看一下，那说明这一这一脚为五伏，中间一脚为转速反馈，我旁边还有一块电路板，再带大家看一下， 这个插脚就是插的 pg 电机的转速反馈，上面也没有给我们标识，那么这个时候我们还是要利用七八零五三段稳压器进行查找，把电路板给他翻过来，翻过来之前带大家看一下，这个就是三段稳压器，七八零五 把电路板给他翻过来，这个就是七八零五，这边就是转速反馈的三根线，那么利用七八零五进行查找，中间一角为地，那么和他相通的就是地，超两成不通， 超两乘空，那说明这一脚为地。好，我们再找出他的五幅， 大家看一下，这一脚为五伏，那说明中间一脚就是转速反馈， 找到接地五伏转速反馈，然后把 pg 电机上面的五伏接地以及转速反馈给他接起来， 那么我们就很容易的把 pg 电机给他改到电路板上面。好了，今天这个视频我就分享到这里，希望我这个视频能帮到大家，也希望大家喜欢，喜欢的话请点个关注，转发评论，我是家电小王，我只说重点，再见！

今天呢有空调师傅问我，空调室内机的这个 pc 电机啊，这个电路图是怎么看的？今天给大家分享一下， 我们看这个拼电机，我们拿这个拼电机为例啊，看这个拼电机，这个拼电机这个电的图一共有两部分组成啊，第一部分就是左边 啊，左边左边是我们的这个电机的线圈的电路图啊，这里有一个电容啊，然后上边这这一个角白色的啊，这就是一个单独角吗？他就是一个启动端，然后下边电容的下边这一端这个角红色的啊，这个角就是我们的运行端， 上边啊我们上边有一个黑色的这一角，这就是公共的，这就是我们左侧的电机线圈的电路图，然后我们再看看这个右侧啊，右侧，我们师傅问的最多的就是右侧的这个电路图啊，是什么意思啊？写好反馈的这个电路图 啊，这下边我们看这个下边，下边就是我们尖地和公共地啊，这一角中间呢是我们的 vcc 五伏输入啊，上边这一角呢就是 v out， 这个呢就是我们的转速反馈 啊，大家会看这个电路图之后，然后我们这里有控制板啊，我们看控制板，如果控制板上没标啊，我们的反馈线，以这个电电路板为例，这就光写了一个风机反馈，然后没标注这三个角，这三个引角都是什么意思啊？我们可以用我们的万用表来测量一下， 把我们的万用表打到这个蜂鸣档上来测量一下， 首先我们看，首先我们看这个，拿这个七八零五啊，我们先找出这个公共地七八零五，这个三十片啊，就是我们的这个公共地啊，我们测量一下不通，不通 啊，这个是通的，这个呢就是我们的工地啊，已经找出金地来了，然后我们再找七八零五五伏啊，是哪一个？我们可以量一下七八零五五伏的这一角，然后我们再去测 不通不通，然后上面这个是通的啊，这个证明上面是五伏输入，那么中间呢？就是我们的转速反馈啊，这样就能区分出来了。

带你快速认识定频空调内风机。内风机常用的有两种，抽头电机和 pg 电机。 抽头电机是可切换快、中、慢档位的电容。启动是电机，这个是 pg 电机，他由电机绕组和速度反馈两个部分组成，这是电机绕组部分的三条线，他分公共端、运行端和启动端。 用电阻挡测量这三条线电阻值。最大的两条线接电容， 剩下的一条黑色线是公共端接火线。任选一条接电容的线接到零 线通电，如电机转动的方向与图标不一致， 则需要换另一条接电容的线接到零线，如转向与图标一致， 那么这条线就是运行端，这是霍尔速度反馈。黄色线是 vcc 五伏供电， 灰色线是信号输出，棕色线为接地。

这是空调内分机，这是它的功能电压参数表，它的型号是 sic 杠三幺零杠三零杠幺，说明它是一款 供电三百一十伏，功率三十瓦的直流无刷电机。它有五个接线端，分别为红、黑、白、蓝、黄。其中红色接线端 为三百一十伏，供电端用字母 vm 表示，他的供电电压是三百伏。黑色接线端是接地端用字母 gnd 表示。白色接线端为十五伏供电端用字母 vcc 表示，蓝色接线端 是或。转速反馈端用字母 pg 或 fg 表示。防晒接线端为转速控制端，在待机情况下他的电压为零。弧用字母 vsp 表示。在空载开机情况下，它的供电力呀最高可以达到七伏以上。在电机正常工作情况下， 转速控制电压一般在两到五伏之间，控制电压越高，转速也就越快。在内分机正常工作情况下，或转速反馈端会输出一个七点五伏的反馈电压。当我们遇到内分机不工作时， 我们主要测量的就是这四个接线端的供电力压，看他是门是否正常。如果三百伏、十五伏和这个时速点五伏不正常的话，说明是主板供电问题。 当我们接上这个电机连接插座，测量这四个接口电压，如果三百伏和十五伏供电正常，转速控制端的电压为二到七伏，或转速反馈端的电压为零伏或十四伏左右，说明就是电机故障，只需要直接更换就好了。

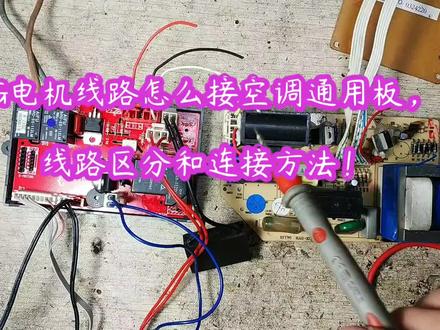

大家好，我是家电小王，有网友私信给我，空调电路板改通用板 p 电机线路怎么接？今天接这个视频给大家分享一下我的小经验。 我旁边有两块电路板，一块是空调电路板，一块是空调通用板，如果这块空调电路板坏掉，想把空调通用板给他改到空调上面去， pg 电机的线我们应该怎么接？其实说白了，也就是说我们要把 类风机、 pg 电机三根线给他分清楚，以及空调通用板这三根线我们也要给他分清楚，如果分清楚了，照着线接就可以了。你比如说 pg 电机这根线是控制线，这根线是控制线，那 我们控制线对控制线，运行线对运行线，启动线对启动线。那么前提就是说我们要把空调通用板这三根线给他分清，哪一根是 控制，哪一根是运行，哪一根是启动，以及 pg 电机上面的三根线。我们要给他分清哪一个是控制线，哪一个是运行，哪一个是启动，对着线接变得非常简单，如果分不清是没有办法进行接线的。接下来教大家如何把这些线给他分清楚。 我们先找空调通用板，先把空调电路板给他放在旁边，空调通用板这个插脚插的就是 pg 电机， pg 电机上面插的是三根线，那么这三根线我们怎么区分？第一步找出启动电容器，像这个就是启动 电容器，用电容器插在这边，启动电容器这两脚一个就是启动脚，一个就是运行脚，那我们测量一下 是不是他和他相通。万用表打到蜂蜜档进行测量，已开机通，这叫 也通，那说明这两根线一一个是启动，一个是运行，那么这根红线就是控制线 啊，红线是控制线，我们知道了，那么这两根线我们怎么给他分开，哪一个是启动，哪一个是运行呢？接下来我们就要找出零线的插角，这一角就是零线插角，如果这 两根线有一根线是和零线相通的，那么这根线就是运行线，我现在测量一下万用表还是分明档，大家看一下相通， 这根白线和零线相通，那说明这根白颜色的这根线就是运行线，剩下来的这根线就是启动线呐。好分清楚空调通用板，接下来我们再把 pt 电机上面的三根线给它分清， 空调电路板拿在旁边用同样的方法，我这个就是启动电容器，我们也可以通过 电路板后背的电路走向，也可以把它分的清清楚楚，其实看 后背的电路走向是最迅速的，这个是启动电容器，启动电容器的两个插脚就是这两个插脚，大家看一下，那么这一脚大家看一下是单独的是不是？ 那说明这脚为启动脚，也就是说这根红颜色的这根线就是启动脚， 那么另一角也就是运行角，这角是这角为运行角，那么那么运行角是和哪一根线相通的？应该是和这根线相通的，电阻向是这么走的，那么这根 蓝颜色的这根线就是运行角，那么剩下来这一根就是控制角，我们把这些线对着上面接，那么就很轻松的 把 pg 电机给他接到通用板上面。好了，今天这个视频我就分享到这里，希望我这个视频能帮到大家，也希望大家喜欢，喜欢的话请点个关注，转发评论，我是家电小王，再见。

这是空调的室内灌流风扇的电锯。他的内部构造如图所示。 这是后端杆和轴承。这是。这是霍尔信号传感器电路板。这是霍尔信号的磁环，这是一个磁环。 这个是钻子，这是他的电子线圈，这是他的电子。他有一个温度保护开关。 他是一个双金属片，一般在一百一十度时会断开 连接，防止电气过热烧毁。 他是塑料封装的，他的简称是 pg 电机。 如要了解的更加详细，请看这里面的详细的标注说明， 还有他的这三根引线到底是什么功能作用的， 欢迎大家评论区告诉我。如果要了解的更加清楚详细，请看这张电路图和他的 检测方法，包括他的维修方法， 在这里都有详细的说明。

朋友们大家好，我是王哥，今天我给大家介绍一下这个空调内机，这个导风电机他是如何控制高中低速度的，他内部的风机实际上这就是一个单向异物吊油电动机， 他也需要一个这个电容帮助这个电机进行运转的。然后他是通过输入这个电机这个交轴电压的高与低来控制这个电机的转速的高与低的。呃，假如我们输入 二百二十伏电压可能就是高速，然后输入两百伏电压就是中速，输入一百八十伏电压就是低速， 然后他这个速度要告诉给电脑版我现在是什么速度。然后他就通过另外三根线， 这三根线他其中有一根是电源线，一个地线，一个是电压反馈线，这个电源线是夹在这个风机内部有一个电镀板给这电镀板供电用的。当这个风机运转之后， 然后在这个输出输出线就会有这个电压输出，他这个 加输出跟这个风扇转速是成正比的。呃，假如这个如果高速的时候输出就是五伏，然后那个中 速的时候输出二点五伏，低速的时候输出零伏，他就通过这个电压，然后告诉电脑板我现在处于什么样的速度，以达到就是反馈的目的，使电机输出一个固定的一个速度。

大家好，今天咱聊一聊定频空调五大输出电路中的第三大电路，内风机驱动输出电路。大家知道，在我们空调室内机都装有一个灌流风机，位于室内机右侧的风机支架上，作用是驱动灌流风扇。 在制冷模式下，室内风机驱动灌流风扇运行，强制吸入房间内空气到室内机，然后经过经蒸发器的降低温度之后，再以一定的风速和流量吹出来，降低我们房间内的温度。 灌流风机在以前的老式定频空调当中通常使用抽头风机，抽头电机需要交流二百二十伏的供电，内部一般有三个抽头，可以形成三个转速，通过改变电机抽头端的供电来改变转速。抽头电机控制方法较为简单，但电机的绕组需要增加绕组 抽头，因而制作工序较为复杂。另外，主板上的控制部分还需要设置三个继电器控制三种不同的转速，使用的零部件相对较多，成本也比较高，所以这种抽头电机在目前的空调中已经很少见到。 现在主流空调采用的灌流风机都是 pg 风机，无论是定频空调器、交流变频空调器，甚至直流变频空调器， pg 风机都被广泛使用。 pg 电机的供电也是交流二百二十伏供电，但是 pg 电机实际工作电压通常为交流 90 到 170 伏。 pg 电机是通过改变供电电压的高低来调整转速的。 pg 电机内部含霍尔传感器原件，霍尔原件会向主板 cpu 反馈代表实际转速的霍尔信号， cpu 根据反馈过来的霍尔信号，通 通过调节光偶可控规的导通角使 pg 电机转速与目标转速达到一致。显然 pg 电机控制转速非常准确。但是 pg 电机需要增加霍尔元件 控制部分，还需要增加霍尔反馈电路和过零检测电路，控制单元相对复杂一些。所以拆下我们的 pg 电机，我们会发现他带有两个插头，一大一小， 大插头的作用为线圈供电，使用交流二百二十伏电源。作用是使 pg 电机运行小插头的作用是为霍尔反馈供电， 使用直流电源，同时会输出代表转速的霍尔信号给 cpu。 下面我们具体看一看 pg 电机的驱动输出电路的工作原理。这是一张 pg 电机的驱动输出电路图，为了好理解，我把它分为三大部分，这一部分 是 pg 电机部分。 pg 电机是单向一部电容运转电动机，它采用单向交流二百二十伏供电，它的一端连接我们的试电两百二十伏的火线，另一端通过光偶经闸管连接到试电 220 服的零线。这是电机内部结构。 可以看出他的内部设有运行绕组和启动绕组两个线圈。在实际绕至同线时，由于运行绕组起主要旋转作用，使用的线径较粗且杂数少， 因此组织小一些。而启动绕组直起启动的作用，使用的陷阱较细且杂数多，因此组织大一些。 每个绕组共有两个街头，两个绕组共有四个街头。但在电机内部，将运行绕组和启动绕组的一端连接在一起，作为公共端，只引出一根引线，因此电击共饮 除三根引线或三个接线端子。这是 pg 电机的启动电容，位于室内机的主板上，靠近 pg 电机的两百二十伏供电接口位置。这一部分是光偶经闸管部分，这一个单元电路的作用主要是用来给 pg 风机调压调速的。光偶经闸管又称光偶可控规。 光偶可控硅其实就是光电藕和气加可控硅组成的电路，作用类似于继电器，用以驱动电机、灯源等负载，并且可实现调速、调光等功能。 在控制与驱动领域，光偶可控规应用非常广泛。从图中可以看出，光偶可控规内部的输入端是一个发光二极管，输出端是一个双向可控规。门级油光电模块取代双向可控规的导通与否由发光二极管进行控制。当我们给 led 一 一定电流时，让发光二极管发光可控规的耐压值会降低，因而也就会导通。一旦双向经闸管导通，则二百二十伏公平电源通过电击 电机运转，带动风扇吹风。这颗电阻与这颗电容串联后，并连在光偶可控规的输出银角上，构成组容保护电路，目的是保护双向经闸管。这一部分是我们的 cpu 控制单元电路。 cpu 银角功能强大且复杂，我们今天只讲解与我们的 pg 电机驱动电路相关的三个银角，这个银角是过零信号输入银角过零检测电路作用是为 cpu 提供一个标准，标准的起点为零点， 是 cpu 控制光偶经闸管导通角大小的依据。 pg 电机高速、中速、低速、超低速运行时，都对应一个导通角， 导通角的导通时间是从 0 点开始计算的，导通时间不同，导通角的大小也就不同，供电电压改变， pg 电机转速也随之改变。同时过零信号还作为 cpu 检测输入电源是否正常的参考信号。这个银角是 pg 电机或而反馈信号的输入银角。 pg 电机的内部设置了霍尔传感器， pg 电机每转动一周，霍尔的反馈端就会输出一定数量的脉冲送给 cpu， cpu 就会通过一定时间内检测到的脉冲数量来计算出电机当前的转速， 再用这个转速与目标转速来比较，就可以决定下次驱动脉冲高电瓶开始的时间，使转速逐渐接近目标转速。这个银角是 pg 电机驱动脉冲输出银角， cpu 在接受到过零信号后，就会从该引 角发出脉冲驱动信号给光藕可控硅，使之受控倒通，该银角发出高电瓶时，光藕可控硅。截止，该银角发出低电瓶时，光藕可控硅倒通。一旦双向经闸管倒通，则二百二十伏公平电源通过电机，电机运转，带动风扇吹风。 这里需要强调的是， cp 又根据调控信息指令，从该银角发出的是占空比不同的 pwm 脉冲信号，因而它就可以控制双向经闸管导通与关闭的时间比例不同，从而使通过电机的电压有效指也不同，从而得到高、中、弱、微等不同的风速。 最后再补充一下室内风机，除了我们提到的抽头风机和刚才讲到的 pg 电机以外，在全直流变频空调器或者高档定频空调器内还采 用了直流电机，但是他需要直流三百伏供电。另外他需要专用的直流电机驱动模块来驱动旋转，这点在讲变频空调驱动模块电路时，再给大家补充讲解。

这是一个空调的室内灌流风机电机，当他出现损坏的时候呢？我们怎样测量他的组织，判断他的好坏和他的三个引线的功能。 下面我们就介绍给大家看一下。从他的老主线路图可以看出，启动端和运行端是两个线圈串联的状态，公共端是接在他们中间， 公共端和启动端是组织最小的，公共端和硬群端是组织第二的。我们用万永表的 电阻挡，也就是欧姆挡，这样它的组织可以判断，分别检测三次， 七百六十幺，七百六十五，组织最大的，这次 组织最大的表示这两个银角是启动端和硬型端。另外这个白色的就可以确定他为公共端。 白色和红色和黑色之间，他们的组织分别为两百八十一欧， 这个表示红色是启动端。白色和黑色之间组织集中 在四百八十三欧，表示黑色为硬形段。 启动端呢，他只连在启动电容的一个银角上。 公共端呢，是只接在供电线路上。运行端呢，一端连接线圈运行老总，一端连接启动电容的一个银角。

大家好，这是一个空调的内机，空调内机中啊有一个很重要的原件， 他直接关系到我们的这空调啊能不能迅速的冷下来，这就是空调内机的这个灌流风扇，他可以加速室内空气的流通，使经过蒸发器的冷空气啊迅速的 均匀的到达室内的每一个角落。带动这个灌流风扇的呢就是皮机电机，就是我们平常说的内风机，这个空调我们不能打开，于是呢我拿了一个皮机电机，我们大家看看它的结构， 这个 pg 电机的功率啊很小，有十多瓦，他的接线呢有两组接线，一组呢是石塔工作的主电线，另外一组是霍尔反馈。 他这个电机的接线和普通的单向电机差不多，也有启动绕组和运行绕组。这个呢就是内机的控制板，也叫内机主板。 上面这三个线呢就是接皮机电机的接线呢，很简单，他是有一颗零线，一颗电容线，另外一颗啊是控制线，我们翻过来看的更清楚，这个呢是零线，这个呢是电容，这个电容就是皮机电机的启动电容。 中间这个呢就是 pg 电机的控制线， pg 电机的转速呢是由可控规的导通角来控制的，这一个呢就是可控规， pg 电机就是由他直接控制的。这边这个是光电偶合器，他 它呢是控制可控微的光电偶和器呢是由两个相互隔离的半导体组成的。右边呢是发光二极管，左边呢是一个三极管， 二极管的亮度越高，三极管的电流越大。光电偶合器的三极管这一侧呢直接控制可控规的导通角，而光电偶合器的二极管这一侧呢， 是受我们这个电脑和这个三极管的控制，当我们用遥控器发出一个调节内风机转速的指令的时候， cpu 呢就会通过三极管控制光电偶合器的 里面的发光二极管，从而影响到光电偶合器内部的三极管的电流，这样呢，就可以改变 可控规的导通角，从而控制了皮机电机的转速。另外呢，皮机电机内部啊含有霍尔原件，并且呢主板也增加了霍尔反馈电路，当电机旋转的时候， 他就像主板 cpu 啊反馈代表实际转速的霍尔信号， cpu 这时候可以通过调节光偶和可攻规的导通角，使皮积电机的转速和目标转速啊相同。 需要说明的是，当 pg 电机的霍尔原件或者是主板的返回电路有故障的时候，这时的 cpu 呢不能接收到霍尔返回信号，他将关断 pg 电机的控制信号，内风机将停止工作。

上个视频我们讲过了这个过滤检测电路，这个视频呢，我们讲一下 pg 电机的驱动电路， cpu 通过这个过滤检测电路，已经知道了这个零点零点位，也就是知道了什么时候发出脉冲， 那这个位置他已经知道了。好，我们再讲这个电路，这个电路最重要的原期间有两个， 一个是这个光雾可控龟，这个光雾可控龟是将手和可控龟集成在一块的 啊，还有一个原件就是有三极管，当然这个电路啊，如果 cpu 是低电瓶控制，那 这个三极管是不需要，也就是说 cpu 只需要给这个五伏的电压提供一个回炉啊，也可以驱动。还有一种呢，是这个 cpu 啊，他是高电瓶控制的，高电瓶驱动的， 如果是高电瓶驱动的话，就需要这个三极管，这是简化的啊，这里面还有一个电阻进行限流。 我们上一个视频讲的是这个高电瓶驱动，那我就把这个三极管换下来了，当 cpu 发出一个高电瓶， 五伏的电压，在五伏的电压陆地形成回炉口红柜，这边导通。这个口红柜的门级啊，现在是相当于是用什么这个发光二极管替代了这个发光二极管，点亮 光偶口红微导通光偶口红微导通了之后，这个火线经过这个口红规，然后为这个后机供电， pg 天机的供电形成了一个回路啊，这个我也讲一下， 这里是一个风机的接线图，运行端呢，接了零线，同样也接了这个启动电容， 接着这个启动电容，这个公共端是接的火线，这个 s 是启动，启动端只接了电容， cpu 发出高电瓶三极管导通五伏入地形成回路，这个发光二极管电 点亮，让 pg 电机形成一个完整的回炉，然后 pg 电机就开始工作了。在电路中呢，我们一般看到这个电阻和电容串联，我们第一想到了就什么呢？二 c 吸收尖峰的这个里面呢，它是吸收脉冲的， 也就是说当这个口红归出点闭合，闭合了一插呢，会产生一个浪涌，就会被他们吸收掉啊。先给电容充电，然后充电的这个电容的电在向这个电阻释放，就这样把它吸收掉。
