mcgs通用版组态实例教程
接着前面的操作，现在我们进行 m c g s 触摸屏画面的组态操作，我们运行 昆仑通泰触摸屏的组态软件 m c g s pro， 软件运行之后我们单机新建。第一步，选择我们的触摸屏型号，在触摸屏的背面会有一个铭牌，上面会清楚地写到 触摸屏的型号，这里我们用的触摸屏的型号是 tpc 七零三二 kt， 我 们选中，然后单机确定，将工程窗口最大化。第一步，我们 单机设备窗口，双击设备窗口，我们为系统添加网络配置， 这里是西门子 s 七幺二零零和威龙通的触摸屏进行组网，所以第一步我们需要添加一个 tcp ip 副设备，然后我们添加西门子 s 七幺二零零， 如果这里没有 s 七幺二零零，大家可以点开设备管理 tlc， 选择西门子，在这里找 s 七幺二零零，双击就可以添加进来。我们在这里双击西门子幺二零零， 它提示是否使用西门子幺二零零驱动。默认的通信参数配置 tcp ip 副设备，我们选择是添加完之后，我们双击 tcp ip 的 副设备在这里，其他的参数我们保持默认。这里需要注意的是 远程 ip 的 地址，这个地址是谁呢？是 plc 的 地址，因为我们在触摸屏的参数进行配置，配置它远程的通讯设备是 plc。 我 们知道 plc 的 ip 地址，我们前面已经设定是幺九二点幺六八点零点十， 如果不记得的话，我们可以打开薄图软件，选择设备组态，选中 plc 的 网口，双击 plc 的 网口，我们在这里可以看到 plc 的 ip 地址是幺九二点幺六八点零点十。 在触摸屏组态时，要试着远程 i o 的 地址和 plc 的 地址要一致，如果不统一的话，它们将无法实现通讯功能。 确定，然后我们添加变量通道，我们双击幺二零零设备，原来这些通道我们不需要，我们选择删除全部通道 点确定，把所有的通道删除，然后我们添加通道，我们第一个是为三个按钮添加通道，添加 m 通道的地址是 m 五十，我们在 plc 当中变量表里面 为触摸屏增加了三个按钮，他们堆的地址是 m 五十点零到五十点二，总共是三个，所以我们这里选择 m 内部寄存器，从零零位开始增加三个读写模式 点确定，这样我们就把 m 五十点零、五十点一、五十点二三个寄存器添加进来，然后我们对它进行命名，我们打开西门子的 变量，选择五十点零对应的名称复制，然后双击五十点零粘贴 确定，这样就把 m 五十点零的名称和 hmi 启动链接用同样的方法完成 复位，停止三个地址的链接。接下来我们还希望在触摸屏上面能够显示系统的工作状态，所以我们还需要用触摸屏去读取 q 零点七，一点零，一点一的数据。 我们继续添加设备通道，现在添加的通道是 q 输出继电器，第一个通道我们选择第七位，第七位是谁？就是 q q 零点七，所以它的地址是零，通道是一个确定，这样我们就把 q 零点七添加进来了，我们选择 q 零点七的名称，双击完成链接，只多了一个空格，把空格给删掉。好，前面那个覆盖掉了，把它恢复回去。好， 同样的方法，我们再添加设备，选择 q， q 多少呢？是 q 一 点零和一点一，所以它的其实地址是一，增加了几个通道，增加两个通道，我们一并把 q 零点一和 一点零和一点一两个通道添加进来，把一点零的地址复制上，双击粘贴进来，这里一定要记得把中间这个空格删除掉。好，这样我们就完成了触摸屏和 plc 通信的数据的配置，我们增加了 三个按钮的地址，分别是 m 五十点零、五十点一和五十点二，把 plc 中的三个输出 q 零点七，一点零和一点一 跟触摸屏中的变量进行连接，然后以方便我们读取它的状态。添加完之后，我们单机确定提示是否添加，我们再全部添加，这样就完成了触摸屏中的变量的添加。然后我们单机工作台 选择用户窗口画面，双击窗口零，我们打开第一个窗口，在窗口当中我们做一下设置，第一我们增加一段文字，选择工具箱，选择标签，我们拉一个标签出来，然后给标签当中填写内容， 为了提高效率，我们进行复制，我们就为项目一绘制一个画面，所以触摸屏的第一个标签的内容就是这个内容，然后我们标签进行配置，在基本属性里面可以设置填充颜色，默认的填充颜色是白色，我们可以选择 没有填充颜色，默认的边框颜色是黑色，我们可以选择没有边框颜色，文字默认是黑色，我们可以设置红色。 点开 a 这个图标，我们可以对文字的字体字号进行自进行设置。好，我们看一下。 好，确定之后，我们增加了一个标签，标签的内容是任务一杠一系统工作状态切换功能的编程和调试。这样的增加一段文字， 大家也可以根据自己的喜好配置底色，文字的颜色，边框以及边框的粗细，还有设置字体，字形，还有字的大小。接下来我们添加三个指示灯，在这里选择一个矩形， 然后我们在画面里面拉一个指示灯的区域，然后双击，我们通过颜色填充功能来实现指示灯的功能，所以在这里选择填充颜色， 选中填词冲颜色之后，在它的右侧又多了一个选项卡，在这个选项卡里我们对颜色进行配置，当这个值都有零的时候，我们希望它的颜色和背景颜色接近，所以我们把零的时候对应的颜色改成灰色， 在一的时候对应的颜色我们根据情况去调整。停止按钮，我停止指示灯有红色，复位指示灯有黄色，运行指示灯有绿色。好确定同时我们再点击标签，在下面再拖一个框， 在标签里输入一段文字，这个文字我们输入停止状态指示， 也就是说这个标签的功能是指示停止状态。这个标签有白色的底色，不好看，我们双击选择书信设置，把它的底色调整为没有边框，调整为没有 打机。确定字有点小，我们双击选择 a， 我 们把字号调大一点，黑色的文字不太好看，我们选择一个蓝色。 好，这样我们完成了修饰，我们选中第一个，再选中它，选择等大小，让两个一样大，垂直居中，好，我们把这个文字稍微往上调一点，调到一个比较合适的位置。好，我们选中两个对象， 按 ctrl c 复制粘贴，我们粘贴两次拖出来，我们选中上面的三个框，选择水平横向等间距， 然后选择水平居中，我们让他们两个选中垂直居中，先选择他，后选择垂直居中，他和他垂直居中。这样我们就会制了三个指示灯，第一个指示灯是停止状态指示灯，第二个指示灯是复位状态指示灯， 第三个灯是运行状态指示灯，我们把对应的文字注书写上去。接下来我们对三个指示灯的功能进行配置，第一个指示灯双击， 它是停止指示灯，我们用谁来驱动它的颜色变化呢？我们选这个问号，选择停止指示灯 确定。第二个指示灯是复位指示灯，我们双击选择复位指示灯，确定复位的时候我们希望它是黄色的，所以我们双击这个颜色，选择黄色点确定 运行指示灯，用运行状态来驱动运行的时候，我们希望它是绿色，所选择绿色确定。 好，这样我们就对完成了三个指示灯的配置。接下来我们添加按钮，在工具箱里面选择标准按钮，拖到合适的大小，双击在基本属性里面，我们把它的背景图片取消 文本。第一个按钮我们给他起一个名字叫停止按钮。文本的颜色 我们给它设置成蓝色字，修改一下，我们改一个粗一点，字体改成黑体，黑体在哦，好，我们选择黑体 字，大小稍微选大一点，我们选择三号确定，我们看一下这样子加了一个停止按钮，这个按钮我希望有一个边框，没有边框不好看，我们给他增加一个黑色的边框，填充颜色，停止按钮我们给他改成红色， 好，这样就增加了一个红色的停止按钮。操作属性里面我们选择按一松零，就变成一个自复式的按钮，按下去接通，松开的时候自动变成零，按一松零。好，确定。好，我们选中按钮， ctrl c 复制，粘贴出来两个，我们选中三个按钮， 横向水平等间距，水平中心居中。第二个按钮，我们把它的名称改成复位按钮，我们希望它的颜色是黄色的确定。第三个按钮是启动按钮， 它的颜色是绿色，目前填充颜色绿色好确定，那么这样我们就添加了三个按钮，这三个按钮还没有和 plc 的 数据进行连接，所以操按它呢是没有反应的，我们还要继续操作。双击停止按钮，在操作属性下面 按一松里，后面我们选择停止按钮。好确定。同样的方法复位，这里选择复位，这样我们就将按钮的动作和 p o c 里面的内部的值进行了链接。啊 好，我们调整一下。好，为了好看一点，我们在上面的标题这里增加一个圆角矩形，我们选择圆角矩形，这里增加一个，把它的填充颜色改成没有填充颜色。确定好，我们再选择矩形， 在这里拉一个矩形框，把核心的功能突出一下，让他也没有前重颜色好确定，那么为了让他们好看，我们把这两个选中，让他们等宽，先选中他后选中。好在这就这样，当我们把画面画完了之后保存， 记得工程啊，推到工作台，选择工程另存位，我们把工程保存到和同一个项目下面去，给他起一个名字，好保存。保存完之后呢，我们按键盘上的快捷键 f 五 弹出下载配置，我们将单机模拟运行在电脑上，模拟一次过程，下载启动好模拟器以及在电脑上运行。现在系统处于停止状态，我们按下复位按钮， 发现复位指示灯在以一刻子的频率闪烁，说明系统进入了复位状态。按下启动按钮，系统进入了启动状态，再按下停止按钮，进入停止状态，这是触摸屏上的操作，我们发现我们在操作触摸屏的时候，食物面板上的指示灯状态也在同步切换， 然后我们再按下面板上面的复位按钮，触摸屏上面的复位指示灯在闪烁，按下面板上的启动按钮，发现系统进入了启动状态，按下停止按钮， 停止状态显示，这样我们通过触摸屏和面板实物上的按钮都可以对系统进行切换，触摸屏的功能满足我们的需求，然后我们选择联机， 然后联机模式，输入触摸屏的 ip 地址，幺九二点幺六八点零点三， 然后单机过程下载连接失败，是我把触摸屏的 ip 地址改了，我们查看一下触摸屏的 ip 地址，我们给触摸屏断电，重新上电之后，快速的单机触摸屏进入系统参数配置，点开网络， 在网络中可以看到 ip 地址是幺九二点幺六八点零点三，对的啊，是不是网线松了，把网线重新插一下。好，我们重新下载一下， 在触摸屏下载程序的时候一定要注意，第一，触摸屏的 ip 地址和这里的目标名称的 ip 地址要一致。第二要检查网络连接 要正确，看一下编的出现了错误，前面是我们把 ip 地址输错了，这是幺九二点幺六八点零点三，不是一点三。好，现在触摸屏画面已经下载成功。
粉丝1103获赞7304
相关视频
05:55查看AI文稿AI文稿大家好，今天给大家分享一下 mcgs 如何创建一个简单的工程，那么 mcgs 装好了之后呢？桌面上面会显示两个图标，一个是 mcgse 组态环境，另外一个是物理环境。 那我们要在主态画面的时候，必须要点开主态环境双击这一款软件呢，他会 打开的时候会自动的打开上一次这样一个工程，他问你是否要删除原配文文件，我们点击否，这个就是上一次我们创建的这样一个工程，那我们把它关掉，重新新建， 点击文件创建工程。首先呢要设置一下 t p c 的类型，先是用的是 t p c 七零六二 t i 底下的描述呢，是一个八百乘四百八的分辨率七寸的这样一个屏点 确定，然后我们点击设备窗口，在设备窗口里面点击工具箱，我们现在外部是连接的是一个三零 fx 系列的 brc， 那我们点击变成口，他显示子设备只能加在副设备下面， 那我们是先点击通用的创口付设备，然后再点击三零 fs 系列编程口， 是否使用三零 fx 系列变成口驱动的默认通信参数，设置创口符的设备参数，我们点击试。然后呢 我们打开，打开，我们增加设备通道连接变量，先我们把这个里面零零一默认的 x， 把它全部删除，然后增加设备通道，这个里面我就想编写一个七宝亭的这样一个程 序，那我们点解 m 零， m 零作为启动，那我们编两个 m 一作为停止，所以需要两个点击确认，然后呢再增加一个输出，点击 y 计算器， 点击确定，然后我们点击快速连接变量，这里面注意不要自定义，不要选择自定义连接变量，我们选择默认的设备变量连接，然后点击确定，这样的话呢设备窗口里面的变量连接就连好了， 然后我们选择 cpu 的类型，现在我们外部接的是一个二营系列的 cpu， 我们选择二营系列的 cpu， 点击确定，我们点击全部添加，这是设备窗口，设备窗口中最主要的三个功能是，第一个是添 加 prc， 第二个是添加变量，第三个是通信设置好。设备窗口组建好了之后呢，我们他问你是否保存，那我们点击试， 然后我们再编辑用户窗口，点击用户窗口，然后呢新建窗口打开，默认的是窗口零，那我们需要在画面上面我们先拉一个按钮，点击他拉一个按钮， 双击首先这个标准按钮，构建属性设置，首先点击基本属性，我们标示一下 启动基本属性，里面主要是最大的按钮的外观进行设计，这个里面文本的颜色他默认色是黑色，然后背景色，背景色，默认色也是黑色，这里面都可以进行修改的。然后边线的颜色这些还有使用蜂鸣器， 如果勾选数名器的话，那么在按的时候这个就会叫好。紧接着我们对操作属性，操作属性说白了就是要连接 prc 的这个变量，我们勾选一下数据对象的值，这里面有几个选项， 主要选择按钮的常开常闭，如果选择按一送零，那么选择就是常开。接着我们点击问号，点击问号的话，实际上就是关联 prc 的这个变量，就是按一下这个按钮之后关联的 prc 的哪一个变量，我们关联的是 m 零， 点击确定，同样的方法可以制作一个停止按钮，那我们可以点击复制粘贴这种方式， 我们修改一下基本属性，我们进入基本属性，修改一下它的名称。操作属性里 面我们收集对象还是阿姨送你设连接的 prc 变量不再是 m 零了，我们选择 m 一，点击确定， 然后可以选中，这个是黑色的边框，这个是白色边框，那么如果这样选的话，那么就是白色边框向黑色边框靠齐。接下来呢，我们边接一个指示灯，进入到插入原件，选择指示灯， 这里面有好多指示灯，我们可以另外任意挑选一个，比如说我们选择绿色的指示灯，点击确定，把它拉到相应的位置，这是指示灯的外观，我们双击，我们选择数据对象，不要点击动画。连接 数据对象以后我们点一个问号，问号的话实际上就是针对连接飘 变亮就是这个指示灯显示谁的状态的，那我们这里面选择 prc 中 y 零的状态，点击确认。好，这样的话呢，界面就出台好了，我们给他检查一下 组态设置正确，没有错误。如果有触摸屏的话，就把这个触摸屏工程下载到触摸屏里面去， 然后 prc 呢下到 prc 里面去，就可以对它进行调试了，如果没有触摸屏，但是有 prc， 可以采用在线模拟的方式 来进行调试。这个在线模拟调试呢，在上一个视频当中已经给大家分享过了，今天就分享到这里，我是物质电竞学院的蒋老师，如果觉得视频对你有帮助，欢迎大家点赞、关注、收藏。好， 也欢迎大家转发给身边想要学习 m c g s 嵌入版主带软件的同学。
1830蒋讲PLC
12:13
02:37查看AI文稿AI文稿今天来教大家怎么使用祖泰软件中的 m c g s 主播，电脑里有 m c g s 通用版和嵌入版，今天给大家演示嵌入版。 首先打开菜单栏里面的文件，新建工程文件，在类型这里选择触摸屏对应的型号，选择完后点确定按钮。在新建工程的菜单栏上，主控窗口管权限，设备窗口连设备，用户窗口做画面，实时数据库存数据运行策略跑逻辑， 点击用户窗口和弹出窗口右键窗口名称背景或是选定窗口右键属性。 点击右侧的新建窗口，可根据需求来添加窗口，这是 数据库里的自带变量，用来做弹出输入框。从用户输入的文字返回到用户窗口的主画面，点击就来到动画组态界面 标右侧的工具箱放着各种绘图和组态工具，现在教大家做一个显示框，从工具栏中找到大写字母 a， 将它拖入画面中，这样就有一个显示框了，双击这个显示框就可以给它设置相应参数，这里可以更改它的填充颜色以及边线颜 色。事先勾选显示输出，才能选定变量， 点击表头的显示输出，点击问号可以绑定变量，点击确定即可，这样一个显示框就制作完成。现在教大家如何去做输入框，这里可以看到工具箱中 有 apple 的 按钮，然后双击这个输入框，也可以更改相应属性，操作方法和连接显示框一致。现在再教大家做一个按钮， 点击这个长方形图案的按钮，将它拖入画面中。这个按钮的作用，它既可以切换画面，又可以绑定，这里有置一清零取反按一松，零按零松一，在旁边可以绑定相应这个蓝色的图标，可以插入不同的原件素材， 有我们公控人所需的各种图标，简答又方便。 例如选择一个水泵的画面， 点击菜单栏的下载运行，将工程下入触摸屏，输入触摸屏的 ip 地址，下载工程即可。你学会了吗？
75工控园林

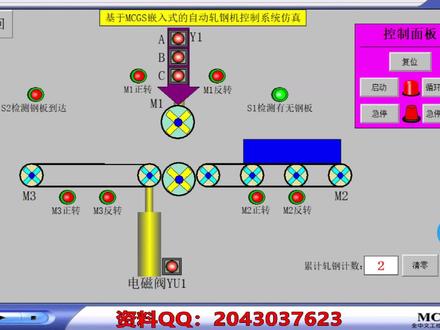

16:41查看AI文稿AI文稿下面我点击启动，我来演示一下 g m c g s 嵌入式的自动砸缸机控制系统仿真，我点击启动之后，这个钢板就由 m 二 推动向 m 三移动，这时候这个榨干机就在这里不断的砸压，这个钢板现在是施加了压力 a， 这时候又施加压力 b， 这个榨干机继续往下运动， 这时候完成了第二轮的炸鸭， 最后一次的话进行第三次炸压， 摘完成之后电磁阀 y e v 动作把把钢板送出去，这里面的急停它就是立马停止，急停解除，它就是恢复运行， 急停停止，急停解除，恢复运行，这个循环停止的话，我点进去他不会立马停止的，他是本次循环完成之后他才会停止的，我现在点击了，点击了循环停止， 然后这是完成了第二次第二次的砸压了，现在还有最后一次的砸压， 茶叶完成之后就恢复到原位，然后停止， 然后再次点击启动，他又继续运行了。我们看一下这里面有这个实时报警，就是这些钢板到位情况的 报警，这里面有这个历史报警，然后这里面有实时报表，有这是历史报表， 然后呢这个是实时曲线，这个呢是历时曲线。再回到了这个运行的界面， 如果我点击清零，那就清零这个累计砸缸数， 点击复位他就复位启动就继续运行砸缸。好，以上咱们就演示这个自动砸缸 ng 的过程，完了我们讲解一下这个控制流程， 这个这个是榨干机的控制要求的实验要求，这里面的文字的话我就不一一读出来，大家看一下就知道了，这是就是以上的控制要求， 然后呢这个是榨干器的实验面板，我们这个是没有连到实际的设备上的，是在电脑上模拟，反正这个呢就是那个实验面板的 i o。 然后下面的话是手那个参考的 plc 程序，西门子两百的参考低清图， 然后这里有两篇参考文章，这两篇参考文章的话，我是网上下载参考的， 一边是西门子的，一边是三菱的，我们可以看一下， 这个呢就他的控制要求和这是实验的控制要求，和我们刚看的控制要求是一样的， 因为这个课题的话也是比较热门的课题， 还是比较老的热门课题了。然后这里面的话就是一个控制流程，实验流程， 然后这个是实验的控制面板， 我刚刚一看的一样的，这个是 i o， 然后下面的话就是 p l c 的接线图，然后这里有有那个 p l c 的梯形图， 哎，这里是指令，下面就是一些一些其他的贴图了，下面这一篇的话是三零，三零的， 这里面是控制面板，然后这个是 i o 点表，然后呢这个是相关的参考三零的 f 叉 p l 的程序，这里 i o i o 点表， 对相关的参考程序。好了，下面就是一些主态的界面了，这个网上下载参考图，下面的话，我们来演示一讲解一下这个主态这个 m c g s 仿真工程。 我们首先拿到这个压缩包之后呢，首先右击进行打开方式，用 windows 资源管理器，或者是下载一个解压软件，如果没有下载的话，我们用 windows 资源管理器，就是在点点击一下 这个打开方式，选择 windows 资源管理器，或者直接打开这里点击解压缩提取，然后在桌面上就可以把它弄出来了。 然后呢我们点击它用这个 m p g s m p g s 软件就可以打开了，然后我们点击这个有，我这边有 m p g s 嵌入式 m p g s 通用版，还有 pro 的， 这样下载，下载完成之后就启动运行就可以了，这样的话就可以运行了，我们讲解一下这个画面吧。首先我们定义变量， 对变量这些东西进行定义， 这里面的话是报警，报警的设置报警报警组，这里先定一个组对象，然后呢里面呢就添加这些要要 报警的内容，我就添加了两个，然后呢这里也设置了报警，就是点击它，这里就可以编辑了，这里就要显示报警的内容了，然后这个也是 点击它就就可以编辑报警的内容。还有这个是历史重盘钢板移动，还有这个累计数， 这里的话就是这些画面的创建了，在这里新建这些画面， 这里这个是登录界面显示的，它是一个画面跳转的功能，你看打开这个窗口指向哪个窗口，这里指向哪一个窗口，就这样打开就行了。 然后的话这里有一个主界面，这个主界面的话就是我们在这里画这个图画的，画这个图画的话就是按这个 画画一个矩形，然后里面进行用颜色来把它标识，对吧？然后呢像这里面的话就是这里还有一个 常用符号，我们可以例如这个金刚棒，这个金刚棒的形状我们可以给他搞个黄色，然后看上去他就是一个金刚的形式了，然后这个笼子呢，我们就是 就是这里画一个椭圆，画一个圆形，然后呢再给它填充点颜色， 然后呢再给他一个十字叉， 再复制一份出来，然后呢再旋转，再画一个圆圈， 就可以合成了构成图符，它就是一个整体了。这里的话有两个，你看这里下面的话就是另外一个的话，另外一个十字叉是用那个 转化成的， 再复制一份出来，再对调一下镜像翻转。 所以呢这两个他不断的通过可见度的显示隐藏，然后就实现了这个旋转的那个视觉效果，其实他这些都是这样的，两个叠在一起，通过显示隐藏就实现了他的那个 移动的效果。然后呢这个图块的话要移动幺四四零是干嘛的？好的，这是他移动的距离，你看移动到这里， 它这里有个水平移动，它为什么是负的呢？它会因为它移动的方向，因为它移动的方向是变小的， 你看他现在的位置是 x 轴，你看五五五五九，这个是一个状态调来的， 如果自己电脑没有，可以勾选这里状态条，这样就显示出来了，你看现在是五五九， 这里他最终的目标是幺二五，那个幺二五减去五五九，你看差不多就是接近四四零了，所以因为这边有可能就来个有一一个偏差嘛， 这样的话就是这个四四零，就这样一显示出来的这个表达是五十， 五十的时候就一百，这个是因为这个就是希望他压小，这样缩小之后缩小就这么大， 你看所有都这么大，你看它的宽度就是二十，所以呢三次每次压给它压个十的变量， 所以呢就是这样设置的，可见度呢，就是大于八十的时候就不可见了，就被他压榨完了，变成这样了，就图形的转换了。 这里面的话也有一个图形的，我是把它设置成背景色一样的，所以他看不出来，你看这里有个图形，之所以看到那个钢板被压榨变小的效果，就是因为左右这边都有一个图形，我把它的背景色改一下就可以换，看到了 这个就是这个矩形了，然后呢这里看到他不断的可限度，还有不断的下移， 就视觉效果看上去呢就是把这个钢板给压小了， 这样就形成了这样的视觉效果。 这些都是通过这个曲线画的，是认真点画就可以把它弄出来。 还有这些指示灯呢，就在图库里面找的指示灯， 让我们看一下这里脚本程序在这里循环脚本 在这里，这里的扫描时间是一百，这里呢就是新建，新建策略行他就出来了，然后呢在策略工具箱里面再把这个脚板程序拖到这里就行了， 先恢复一下，按 ctrl 加一，恢复了这里的话，点击他就看到脚板了，你看这里是复位， 这个是按复位按钮的时候，他这个复位再等于就条件满足，就把这些值全全部给复为指定的初值值， 这个呢就是正转，然后呢这里下面是反转，控制正反转的时候，他的一个为了表示这个积分的这 个正文转，然后呢这个是这个带信号的，这些都是注解了的，可以删掉，对程序没有影响的，这个步骤十就是那个下压量 a 作用，然后呢这个 e 就是正转 压到三百，到达三百，这个三百的话是什么位置呢？就是刚刚的这个钢板， 这钢板移动到移动到这里的位置就是大概是三百了，移动到这里，移动到这里的话，那个 m 二它就可以停加停止了， 你看 m 二就停止了，然后这个 m 二就变为零了，看这里这里 m 二就变 为零了，然后呢到达最最左端的时候，然后呢这时候就开始反转，反转又到达最右端， 然后呢就又又开始反转，就来回碾压，碾压三次之后呢就这个三次到三次之后呢就把那个 yue 就起，这样就送，就把它顶起来，把它送走了， 最后那个钢板落下来，最后那复原，如果呢？这个一百， 如果呢你按，如果你按下的是循环没有停止的话，他呢他就继续应回，回到步骤时继续运作，否则 它就变为步骤零了。这个是 g t 按钮的功能，这个是下面指示灯的功能， 然后呢这个整个工程就做好了。然后我们设置启动的时候，如果想把这个启动界面给换了，在这里主控界面这个系统属性，这里我们把登录作店面作为一个启动界面，如果只想要这个， 只想要这个榨干机这个界面，你不要他的，他就把这个榨干机界面添加到这里，然后他启动一开始运行就运行这个榨干机这个界面了， 这个是设置初始界面的，这个基本设置，这样的效果就是在这样，谢谢大家观看。
16文浩组态仿真设计
01:59查看AI文稿AI文稿看一看如何通过 tcpip 去下载这个程序。嗯， 下载程序前啊，咱们需要对这个网络进行进行设置，这个我这边已经把这个 这个屏幕的 ip 地址设成了一九二点一幺六八点一点幺零啊，对应呢，咱们得把这个上一集的地址啊改一下， 改成同拨断的啊，要我这边就设的是幺九二点幺六八点幺点幺啊，其余的这样，就这指望野马就设这个就行了啊，默认的其余的就可以了啊。 然后咱们在这里选择 tcpip 网络下载，然后这个目标机名就是咱们的触摸屏的 ip 地址啊，这个要和他保持一致啊。 好，接下来咱们进行通讯测试一下，看能不能连接上，哎，通讯连接正常。好，接下来咱们进行工程下载啊，大家注意一下啊，这个对号， 如果咱们选择了支持工程上载，到时候咱们下载到屏幕里程序是可以上载的，如果没有选择这一个啊，下载后的程序是没有办法上载的 啊，上上载上来的啊，咱们就先选择吧。嗯，然后点击工程下载， 嗯，好啊，就这样，哎哎，工程下载成功，这样就没有问题了。
195自动化林工

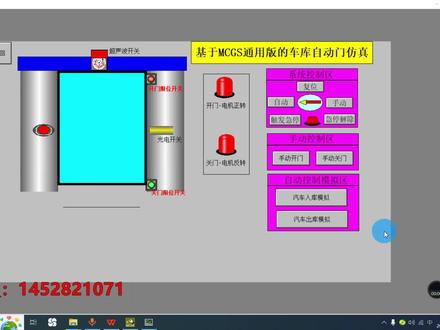

08:23查看AI文稿AI文稿下面我点击入库模拟，演示一下 gmcjs 通用版的车库自动门缝针，点击入库模拟之后，汽车就会进入超声波检测范围，之后就会触发自动开门， 然后车辆行驶进入库内，再经过你车库内的光电开关的时候，没有信号了，就会触发关门，这点击出库模拟， 小车经过触发车库里面的关键开关之后，就会触发开门，然后经过这个超声波没有信号之， 然后大概五秒钟就会触发关门， 然后入库模拟，就是这样的一个过程，我再来演示一一次 秋裤毛衣， 这就是出库入库的过程，然后我现在是手动按不了的，我打到手动模式就可以点击手动开门和关门了， 手动关门 这里有急停按钮，在不管是手动还是自动的过程中，如果点击急停就会停下来，现在停下来急停解除就会继续运行。 手动关门触发急停，急停解除就会继续运行。如果打到自动模式下， 点击出库急停，他就停住了，急停解除，那个门就会继续运行，就是一个这样的一个控制过程。 我们看一下课题控制要求车库自动网控制，要求初始状态准备好启动，然后呢就为连接门的设计， 然后呢当有人进入超声波范围的时候就会产生回拨，就会触发开门，如果呢离开超声波之后，大概五秒钟之后，那个那个门就会自动 自动关闭，这里有个关电开关，然后呢就是关门过程中 检测到有人进入超声波范围，就会开门，然后有手动自动模式，这是控制流程图，这是开门的 开关门的控制流程，这是入库的，然后这个是出库的控制流程图， 然后呢这个是示意图相关的控制控制的零部件。 然后呢我们讲解一下这个主态的大概过程。 先我把这个工程删了。先这个是工程压缩包，我们右击解压，用解压软件或者是 windows 自带的解压吧，自带的管理器全部解压刷提取。 然后我们在桌面上就多出了一个文件夹，然后点开这个文件夹， 点击装载就可以进入运行了。 首先这个画面的话是先进画面，在这里的话就是可以这里是画面跳转，跳转到主界面，然后这 这是主界面，主界面的话这些小小车就是网上找的图片，例如这里找一个位图，然后右击装载图片，装载图片找到我，我刚在桌面上放了一个图片，确定看这我桌面上放的这个图片 就可以把它装载进来了。 然后它里面设置的动画关联的可见度显示隐藏，以及这个三六七是个负，三六七负的就代表他的运动方向是向上的，如果是正的他就一直会向下， 从此台里面还挡了一辆小汽车，这个是一比一的关系， 就是他最多一到六百这个距离，也设置了显示隐藏的属性。然后呢这个这里面有个常用符号， 点击它就出来了，然后呢就可以画出那些半锤填充的颜色啊之类的， 可以自己选择颜色的。然后像这些超声波的话，他就是 可以选择这些传感器的模型， 这些传感器的模型都可以自己选择的，关键喜欢哪种就选哪种， 有这个作为那个 可以旋转的， 好了，就是这样的一个过程，然后这里面都有按钮，里面有脚本程序的， 这复位里面有脚本程序的，然后的话我们在这个设置他的其 启动界面，系统属性，启动属性设置了启动界面， 然后我们这个循环策略里面点击这个循环策略，运行策略，循环策略，然后呢在这个设置扫描时间为一百，然后我们点击这个脚本，这里是复位的程序，这里是手动，手动程序， 这里的话是自动自动模式的自动程序。小车的入库步骤，然后这里是小车的出库步骤， 这是下面的相关的指示灯的控制了，就这么一个控制的流程，谢谢大家观看。
41哦豁～～
04:38

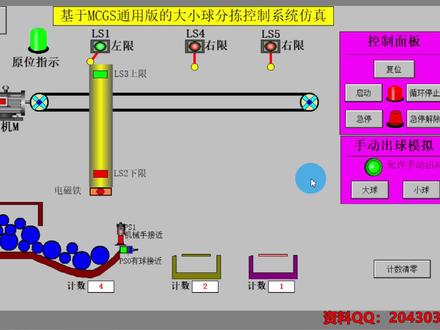

08:14查看AI文稿AI文稿我点击启动演示一下 g m c g s 通用版的大小球分拣控制系统反针，我点击启动之后呢，这个敌手就会随机抓起大小球，现在抓到的是大球，所以就往这个大球框里面放这个，他达到 u c 最右边的 u c 位，然后放置大球，然后又回到这个球框里面 抓起球，用电磁铁 c 抓到了小球了，然后呢就向中间这个线位开关这里移动到位之后就放下来， 然后再回到原位， 就不断的在这样抓起他。这个出球的话是随机出的， 随机出大球小球的， 如果我点击急停的话就会立马停止，我点击急停，现在急停了，急停解除，点击急停，急停解除， 点击急停，对吧？急停解除他就停下来了。这个大小球的话我可以用手动控制，例如小球、大球，小球，大球小球就是他这个允许出球的，指示灯亮的时候就可以手动先 只有大小球了，目前情况下是自动出来的，如果我点击喜欢停止，他不会立马停止，他是抓完这次小球分解完成之后再回到原位停止的， 他现在抓取，然后就放完之后就回到原位，回到原位就停止， 这样停下来了，点击启动就继续运行，这里有实时报表，这个实时报表这些技术的，还有那个历史报表，可以查询指定的时间的，嗯，这样的话我们可以拉下来， 然后呢我们看一下实历时起实时曲线，看一下历时 曲线，看一下那个历史报警， 就这样的过程，我们看一下那个控制要求，这个是控制要求，有那个大小大小球的，还有相关的这个这这个是 相应的示意图，然后这个是控制流程图， 然后下面的话有两个元参考文章，一边是西门子的，一边是三菱的，我们看一下这个元，西门子的， 西门子的话这个是末路，这是控制要求， 这个是示意图，然后的话这个是 io 点表，这个是输的，然后呢这个是外部的接线图， 然后这个是控制流程，然后下面就是一些文字的描述了， 这里的话就是 p l c 程序，西门子两百的 p l c 程序，用数控流程写的， 一共有五十二个网格，我一直拉下来， 嗯，到了最后，这里五十二个网格，这里的话就是三菱的 p l c 程序， 这里是目录，然后的话 下面的话就是这些，这里的示意图和刚刚讲的一样的，然后这里是输入 i u 点表， 这里的话是外部主电路图，然后这是 p l c 的接线图，三零的 f 叉 r n 的，然后这里是控制流程图， 下面的话就是 plc 程序的提醒图了，三零的 plc 程序提醒图 有这些，下面我来讲解一下。这个 首先呢我把它删了先， 首先这个是 mc gs 通用版工程，我把它解压之后，用用系统自带的 windows 资源管理器，或者是 那个解压软件都可以解压，例如我用 windows 自带的 windows 资源管理器，点击全部解压刷提取就出来了， 然后在桌面上就多了一个文件夹，然后点击 它，再点击打开， 点击这个进入运行环境就可以运行了。 首先我讲了这个要定义这些变量，定义变量这些都用定义变量，还有那些报警组，还有那个， 还有历史数据重盘的，还有那个报警信息的设置， 然后呢在这里的话我们写的脚本程序，在这里循环策略这里，首先我们要设置他的扫描时间是一百毫 扫描一次，这里就编写脚本程序，这里都是编写脚本程序啊，例如上面带信号的都是注解， 这里是复位的，这里是急停的，停下来的，这里是接手上行的，接手下行的控制，接手左行的控制 解锁右醒的控制，这个是相应的指示灯和限位开关亮的，这是大小球随机出来的。然后呢这是步骤十，步骤十的话就是解锁下降了，这种中控步骤十步，二十步，三十步，你看跳转到三十步， 四十、五十，这样顺控的下来到九十步回原位再判断是否继续执行，这是脚板的，就在这个循环脚板这里， 然后的画面的话就见了这些画面，这是主画面的，相应的话就做了那个相应的动画链接的关联， 这个呢就是在那个图库里面自己画的，在这个图库里面用这些东西画的，然后还有这个常用图符，这里 画了这些金刚棒的。 再有的话就是在这里设置启动界面，启动界面设置登录界面为启动界面就可以了。
