天正弧弦标注怎么设置成弧长
弧弦标注，单机尺寸标注，弧弦标注，选择要标注的弧段移动光标位置，确定要标注的尺寸类型，点击鼠标确定标注位置，选择其他标注点，完成标注。 双击尺寸线，可以选择其他标注点进行增补尺寸重复命令，选择要标注的弧段。移动光标位置，确定要标注的尺寸类型，点击鼠标确定标注位置，选择其他标注点，完成标注。 双击尺寸线，可以选择其他标注点进行增补尺寸重复命令，选择要标注的弧段。移动光标位置，确定要标注的尺寸类型，点击鼠标确定标注位置，选择其他标注点，完成标注。双击尺寸线，可以选择其他标注点进行增补尺寸。
粉丝2016获赞1.4万
相关视频

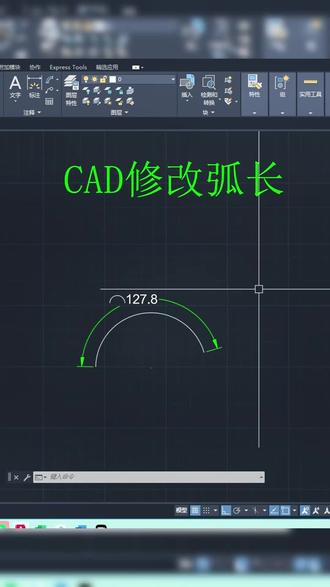

00:32查看AI文稿AI文稿在 cad 中遇到修改弧长的场景，好多同学都是重新画的，这里我们一个命令同样也可以搞定。输入修改命令 l e n 空格一次，再使用里面的二级命令 t 空格一次，输入总长度幺三三空格一次， 然后指定我们想要让它修改的长度，想要让哪一条边进行延长，咱们就直接放到哪一条边点一次空格结束命令，你学会了吗？关注我，零基础也能学习 cad！
34CAD林子老师

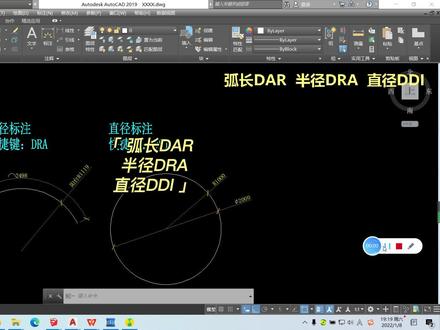

04:54查看AI文稿AI文稿哈喽，大家好，我们今天继续讲标注，嗯，标注的话我们今天讲三个命令，之前的话其实也讲过，但是我们今天重新再单独复习一遍， 很快。嗯，无偿标注、半金标注和直金标注都是对于这种 圆和弧的一些图形的一些标注。嗯，他们的一快捷键和应用都很简单，我们去做一个操作的讲解就可以了。 我们首先讲弧形标注，快捷键 dar， 他跟半径标注的快捷键 dra， 只是顺序不同。嗯，我们来做一下吧操作。 第一 a 啊，然后空格，他给我们弹出的这个提示是选择无线段或者多段线的 圆弧段，我们选择这个圆弧，这个标注是可以在里边标，也可以在外边标。根据我们图形所在的那个环境，这个弧线所在的环境我们可以去标注， 然后选择完了以后，我们再鼠标左击一下，然后就可以接受这个命令了。 然后我们在这个什么的时候，我们再重复一下这个命令。空格在选择这个弧线以后，他也是跟我们之前的 那个。 呃，之前的也有一些提示，你看多端多行文字，文字和角度这个还是一样的，只是后边有多了一个部分和引线，这个大家以后自己去尝试一下。 我们到时候就我们主要讲他最常用的一个，因为不常用的东西我们尽量少讲。 然后半径标注 dra， 我们之前有的时候有些阳台它是一个弧形的， 然后我们也要去做一个标注的话，或者说有些造型是一个弧形的，我们去做一个标注，就是 d 啊，哎， 同样的这个也是可以在里边，可以在外边，在里边的话，在里边的话他是没法去指这个，指这个弧的一个中心点的。 我们可以在外边，包括他在外边的话，其实都可以这样去做一个标注，我们可以在他弧的外侧去做这个标注。同样的在这个命令的时候， dra 在这个命令的时候也是 也是可以去编辑他的文字，多行文字和角度。比方说我之前在这就标了一个阳台，他的胡子半径啊，是这个，他是二开头的，这是半径的一个代表。然后 同样的也他也可以标注一些圆形的，做圆形的一个标注， 做圆形的一个标注，然后就是直径标注，滴滴哎，滴滴哎，我们输入下命令，滴滴哎，然后他告诉我们选择圆弧或圆，我们就选择这个圆弧， 选择这个圆，我们做一个发现他的，你看他这两个接点，他是在这两个圆上，而且他这个中心点是经过这个 圆心的，所以说他这个范就是我们的直径号，就是这个圆圈和一个斜杠代表直径， 包括他的也可以标一些，只标一些壶的直径，我们选择一下这个壶去做一个 发现他也是这样的两个两个点，然后这个线穿过了他的胡子 圆心。好了这几个命令，他其实是因为我们弧形的这个物体比较少，而且 不多，除非做一些异性的空间的话会比较多一些，但是这一些命令需要大家去掌握一下。哦了，今天的讲解就到这里了，我们明天见。
272九石
00:59查看AI文稿AI文稿那今天呢我们来分享一下怎么去测量我们圆弧的长度，比如说我们现在呢画了一个这个圆弧，但是我想要知道他的尺寸啊，应该怎么去操作呢？我们直接呢点击上方的标注，在这里呢会有一个弧长的一个标注， 直接呢选择这个圆弧线段，他呢就可以帮助我们去标注出啊这个圆弧的尺寸。那很多小伙伴呢会问说老师，这个标注出来的文字为什么这么小，对吧？这个文字这么小呢，是因为我们需要对标注呢进行一下修改，输入命令 abcd 的 d 空格， 然后呢给他修改一下，把文字呢给他调大一点啊，我们现在呢给他放大十倍啊，放大十倍，然后呢关闭， 现在呢大家可以看到我们圆弧的这个长度呢，就可以清楚的看得到了，那现在呢你就能够知道这一段的这个啊弦的长度啊，大家有兴趣的呢可以自己去测一下。
31小蓝老师

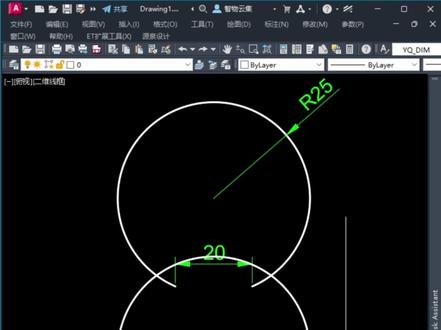

01:04查看AI文稿AI文稿这个视频分享一个常用知识点，用两端点和半径的方式画圆弧和一个延展知识点，绘制 u 弧和裂弧，理解半径值的正负所起到的作用。具体操作流程如下，首先输入圆弧命令 a 空格， 指定起点。 cad 默认以逆时针方向绘制圆弧，所以我们在画弧时，起点指的是右边这一点。然后第二点指定端点，输入 e 空格， 水平向左距离给二十空格输入半径啊空格。此时弧线生成在两端点上方，是我们要的方向，如果我们要的方向在下边，可以按 ctrl 键来切换方向。 方向没错，但不是我们要的大弧，也就是幽弧。在半径二十五中会对应有两条不同的弧，大的幽弧和小的裂弧，他们可以形成互补。 cad 中规定通过半径的正负号来明确幽弧还是裂弧。 我们需要的是一条幽弧，在这里要输入负二十五，这就是我们要的弧了。如果要的是一条列弧，前面不需要加符号。
90每日一练CAD

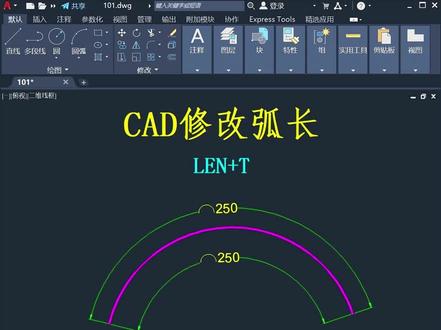

00:48查看AI文稿AI文稿cad 修改弧长，我们看下面这个圆弧，它的弧长是幺六八，我们怎样给它改到二四零呢？你如果选中之后这样去拉伸你，什么时候你也改不到指定尺寸？ 那有些大聪明就说了，我选中之后直接输入二五零。好，点击，这样也可以，但是你这个尺寸是对的吗？你能上机床吗？ 我给大家分享一个，你输入 l e n 敲空格，然后输入二级命令，总计 t 敲空格， 给出我们的长度二五零，点击空格，再点击圆弧空格确认，这样圆弧就变成了二五零。好，我们给一下标注，点击二五零。好，这功能你学会了吗？
239CAD『松昊』
00:38查看AI文稿AI文稿cdd 胡长标注与胡长修改，输入快捷键 d ar 空格，选择对象，点击 互相标注就标注好了。互相修改输入快捷键 a 二一 n 空格，选择对象，输入快捷键 t 空格，输入自己需要的总长度，假设这里是一百五十 空格选择对象空格，这样就修改好了，你学会了吗？
922猿沐定制家具CAD插件
00:19查看AI文稿AI文稿你连如何修改圆弧弧长都不会，那你这十页递增就白学了。像这个圆弧弧长为七十三点五，要把弧长改成六十删除重新画一个太麻烦了。你就直接输入 l、 e、 n 空格、 t 空格，输入六十空格，点击圆弧弧长就修改好了，你学会了吗？
167爱设计的小佳
00:30查看AI文稿AI文稿画完圆弧长度，用快捷键 d、 a、 r 弧长标注，想改弧长还在手动拖，教你十秒改弧长的神仙操作！直接输入 l、 e、 n 空格二级命令，选总计，输入目标长度两千五百空格，想剪哪边点哪边，在空格 圆弧长度精准修改，再也不用浪费时间返工了，学会这招，绘图效率直接拉满！
65教设计的短腿腿

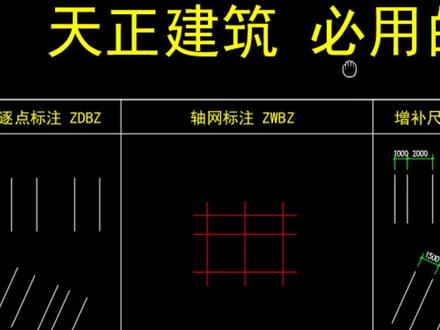

03:00查看AI文稿AI文稿天正建筑你肯定会用到的七个尺寸标注命令，第一个命令，主点标注快捷键， z、 d、 b、 z 空格，我们点击第一个点，点击第二个点，点击确定尺寸线的位置，然后连续点击空格，即可完成绘制。 当然，不仅是这种竖向的，就连斜线我们也可以使用主点标注命令， z、 d、 b、 z 进行标注， 我们点击第一个点，点击第二个点，确定尺寸线的位置，之后连续点击空格，完成会制。第二个命令，走网标注快捷键， z、 w、 b、 z 空格， 我们点击第一个点，再点击第二个点空格，即可完成会制。这样一来，走网的标注就轻松会制完成了。 如果你使用了主点标注之后还想要增补尺寸的话，我们就需要用到第三个命令，增补尺寸快捷键， z、 b、 c、 c 空格，我们点击尺寸标注，点击第一个点，第二个点，第三个点空格就可以完成绘制，并且这还是一个整体。 当然了，像这样的斜线也是可以使用增补尺寸的命令的。我们输入 z、 b、 c、 c 空格，点击尺寸线，点击第一个点，第二个点，第三个点空格，即可完成绘制。 第四个命令，弧形标注，弧形标注可以标注三个不同的尺寸，第一个是弧长的标注，我们输入弧形标注快捷键， h、 s、 b、 z 空格，选择弧段向外拉出，点击确定尺寸线的位置，点击空格，即可完成弧长的标注。 第二个标注是直径的标注，我们再次输入弧弦标注的快捷键， h、 x、 b、 z 空格，点击弧段向里拉出，点击确定尺寸线的位置，点击空格，即可完成直径的标注。 第三个标注是角度的标注，我们输入弧形标注的快捷键， h、 x、 b、 z 空格，选择弧段向里拉出，点击，确定尺寸线的位置，点击，然后空格即可完成角度的标注。 第五个命令，门窗标注快捷键， m、 c、 b、 z 空格，我们点击起点，再点击中点，就可以一键完成门窗的标注。 就连这种复杂的飘窗以及推拉门也可以使用门窗标注的命令， m、 c、 b、 c 空格，点击一点，两点就可以一键绘制成窗的标注。 第六个命令，半径标注快捷键， b 勾 b、 z 空格，我们在圆弧上任意选择一点，点击即可完成标注。第七个命令，角度标注快捷键， z、 d、 b、 z 空格，选择第一条线，再选择第二条线，拉出确定尺寸的位置，点击即可完成标注。
163天正建筑 小课堂
01:53查看AI文稿AI文稿这讲我们看一下绘图工具中的直线标注，对其标注、无常标注，也就是我们绘图区域的这三个图标，直线标注， 对其标注和无常标注在我们画图当中是非常常用的，我们先看一下直线标注啊，我们先画矩形， 这个矩形我们看一下他怎么去操作，我们点一下这个命令，点击第一点，点击第二点，往上拖拽就行。如果说我是我们想把尺寸放在他的右边，那我们点击第一点，点击第二点，去往右拖拽，我们先把尺寸放在左边也是一样的，点击第一点，点击第二点， 然后往左拖拽，放下边也是一样的，第一点，第二点往下拖拽，这里是啊直线标注，那我们再看一下这个对齐标注，对齐标注呢，也称为这个斜面标注啊，他在我们接触的一些项目当中，比如说是逆行的啊，我们在画图过程当中可能会遇到这种形状的 啊，那这种的话我们怎么去标注呢？我们点击这个啊，我们先看一下他标注的区别啊，这是我们点击这个 那个对齐标注，那他标注是是这样的，然后我们点击第一点，点击第二点，往上标注他，是啊， 这样我们再看一下第三个面，这是第四个面，那如果说我们用直线标注标注他，他会出什么样？我们点击第一点是直线标注，点击第二点，看到吗？他他只会出现这个直线横平竖直的面上，但是呢他这个斜面呢？他是本法标注的 啊，如果我们标注斜面，我们就用这个对齐标注，那我们再看一下这个弧长标注它怎么去用啊？这是弧长，我们这个弧长 啊，这里是我们的弧长标注，我们点击它，然后再点击这个弧长，它就会自己出来这个尺寸，然后我们点击这个弧长，它就出来这个尺寸，大家都去练一下。
00:26查看AI文稿AI文稿cad 标注随弧长动态变化方法，当我们调整圆弧尺寸的时候，发现有些标注会随着圆弧的改变而改变，而有些标注不发生变化，该如何进行设置呢？其实只需输入 op mini， 弹出对话框之后，在用户系统配置选项下将关联标注勾选上，然后点击确定重新进行弧长标注，这时候再调整圆弧的尺寸，弧长标注就会实时动态的更新。
246CAD大师兄
00:20查看AI文稿AI文稿cad 如何使圆弧标注随圆弧改变？当用鼠标直接调整圆弧的长度的时候，弧长标注并没有随之改变。此时只需输入 op mini， 弹出对话框之后在用户系统配置里面将关联标注勾选上，点击确定重新标注的尺寸，就可以随着弧长的变化而动态改变。
103CAD大师兄
00:32查看AI文稿AI文稿老板让你修改一个壶厂，你就知道在这里拖拖， 那么有什么快捷的方式可以修改我们的壶厂到指定的一个数值，然后输入快捷键 l e n 空格，输入器空格，输入我们的一个总长度 空格，那选择弧线空格，这样我们都能够精确的把这一个弧场修改成我们需要的一个长度了。
92CAD小赵
