eplan如何生成电缆图表
粉丝10.4万获赞36.6万
相关视频
00:29查看AI文稿AI文稿在 eql 当中给我们的默认电缆图表都是一根电缆占用一整页。但是在实际工程项目当中，我们可能有很多个电缆，这样会占用我们的很多页。这里我给大家推荐一个新的电缆图表。 这张电缆图表是一个紧凑型，他可以把我们的好多根电缆放在一页上，方便我们接线人员去查看。如果你也想要这张电缆图表的话，记得私信我获取。
105e派电气

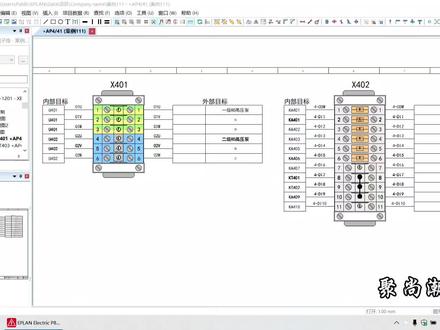

07:27查看AI文稿AI文稿大家好，前几个视频给大家讲了一下步交库和符号库相关的操作，这次给大家讲一下报表相关的操作。首先给大家讲一下这个带颜色带属性的段子图怎么弄， 这也是同学们问的比较多的一个问题啊，有人在说是谁问你呢，就那么几个评论，就那么几个赞，是自己问自己吧。 哎呀，其实不是啊，因为在某宝上给大家分享资料也有几年了，很多人看资料里边都带着猛哥这个名字，那个人就是我，我就是猛哥，多了不敢说，几万个人肯定是有的， 所以大家问的比较多的问题我还是知道的好。废话不多说了，那现在开始啊， 首先说这个带颜色带属性的，他要配合一个符号库用，这个符号库我已经准备好了，有段子土的符号库， 符号库怎么导入？上次已经给大家说过了，这个不知道的可以看之前的视频。那把这个符号库复制，然后 放到要替换掉啊，切，替换掉啊，软件自带的那个符号库 替换啊，然后很多人说替换掉之后还是不行呢，是因为你你这个 符号库的名字和软件自带的这个符号库名字是一样的，所以替换掉之后要更新一下，设置里除了重新打开一下 就 g r a 开头的这个符号库， g i a 这个重新打开一下好确定，这样就可以了。然后属性怎么设置呢？比方说这几个端子 好嘛？三号段子双击这个有一个功能定义，那给他定义成 n 端子， n 端子就是零线，零线一般是蓝色的， 四号段子给它定一层地线，地线是 pe 段子确定， 然后比方说二号将可以定义成其他的一个，试一下 s h。 确定啊， 然后开始生成报表。哎，点工具报表生成，然后点这个小太阳，新建这里点这个报表啊， 然后点新建新建端子图表，在这里手动选择，手动选择可以，呃，选择你要生成的那个端子图，如果不选的话，它是整个项目的所有图，一起生成也太多了。在这里选手动 输出形式拯救 ear， 手动放置的话，你还得 ear ear 的放麻烦，然后自动生成 ear ear 就可以，然后确定， 然后咱们生成这个是 a p 三，是选 a p 三的 第一个，第二个，第三个，第四个，就 a p 三的这个位置单号里面的几个吧，然后去 定，然后这里选报表模板，这里因为我提前选好的时候里边有，如果你们都没有的话，点这个查找， 然后选这个零开头带属性的模板，这是我自己做的模板， 有需要的也可以私信我。比方说随便选一个内位目标这个，然后确定，然后这是放到什么地方，然后给他放到还是 a p 三里边吧。 a p 三， 然后放到多少一页呢？放到比如说九百九十九页，然后确定，然后再看一下 a p 三的九百九十九页。 这个啊，这就声称出来了，刚才设置零线就蓝色的，地线是黄绿色的， 然后还有很多人看到了，这空了一个四号段子，怎么是中间空了一个？这也是很多人在问的一个问题，咱看一下，回去看一下那个原理图啊。 按住 ctrl 键，然后再点这个四，就能跳到对应的位置。 好，这是四号。四号有什么不同呢？就是看这有两，这个地方有两个叉，有个叉口。 啊，这个我这是显示一个点啊，我感觉点好看，然后就设置点，这可以改一下 选项设置，然后在图形编辑里边常规这选上包含目标确定。哦，这样就能看出来了。再看一下，这个地方是有两根线的， 这根线是到四号段子，这边两个线也到四号段子，所以一个段子有两根线，所以说 这里有空了，一个四号带的，相当于接了两根线，怎么取消他呢？怎么不让他，这样还比较难看，是吧？ 然后这样看这个节点，咱可以把这个节点方向你改一下， 让他往上拐。哎，这两根线接电瓶器去，再接到端子，或者说让他往右拐，接到这 这个线穿上。不解。这这样改一下都可以，随便改一下，别让它朝向段子就可以确定，然后再再更新一下， 更新一下这个报表工具。报表更新啊，看这样就可以了啊，这个是保险段子，带保险的垄断器段子 啊。这一个视频就给大家讲到这里，下一个视频 啊，再考虑一下讲什么吧。啊，谢谢大家，再见。
1013聚尚潮人馆

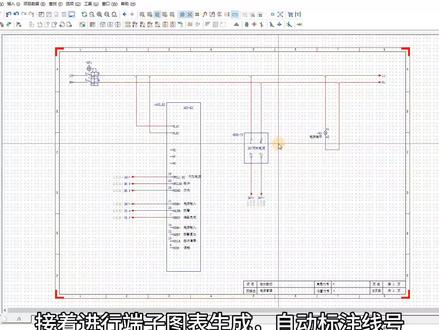

05:00查看AI文稿AI文稿接着进行端子图表生成自动标注信号， 段子注意排序 进行自动标注信号 未完待续，下期更新三 d 布局图白板。
27忘忧岛的海
