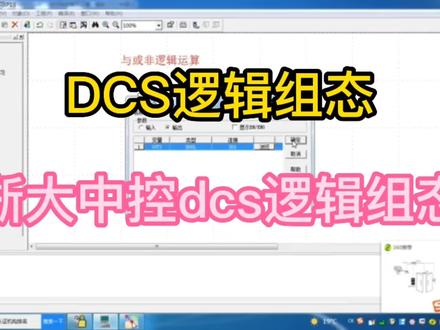

10:40查看AI文稿AI文稿简单做一个逻辑组态点这个算法 文件名，咱们比如说与霍飞逻辑学习逻辑运算 点编辑， 然后咱们新建一个程序点，新建， 接着接下来咱们把这块给大家讲一下新建程序它有四个，第一个是梯形图 图，这是咱们在 prc 中常用的。第二个是顺控图，如果你涉及到一个顺控的一个循环，大家可以选用这个顺控图。第三个就是功能块图，功能块图是咱们这个 dcs 中运用比较广泛的一种。 第四种用的比较少。 st 图，这就类似于 c 语言啊，那个高级高级语言类似于 右边这个段类型有两种，第一种是程序，第二种是模块，咱们一般选这个程序 模块，就类似于 p、 r、 c 中的子程序。如果你想自己自定一个模块，比如说当输入三输出的一个模块，你可以选这个模块放到一个库文件里，然后你直接调用它就可以了。所以说 最常用的有四四种这个程序类型，第一种是 l、 d 梯形图，第二种就是顺控图 s、 a、 f、 c， 第三种功能块图 f、 b、 d， 这个咱们用的比较多，等会咱们以这个 f、 b、 d 啊给大家进行讲解。第四种就是 s、 t 这四种。咱们一接下来咱们主要针对这桑面，呃，上面桑种给大家进行讲解， 因为 st 相对来说比较复杂，嗯，相对来说如果你涉及到比较复杂的程序啊，你就必须用这个 st 图，嗯，当然在咱们工作当中用的比较相对来说也比较少， 咱们选这个功能块图段名给他，就是给他其中与或非逻辑计算逻辑学习 描述，也给它起成这个描述 点，确定，这样咱们就进入他的一个组态的一个界面，首先咱们给他加上一个文字 运算， 把它改成红字吧。 首先咱们选择咱们的功能块，咱们选一个或功能块，在逻辑运算里选一个 and， 然后再选一个非，然后再选一个 或确定， 咱们双击他双击，咱们将这个使能跟使能输出给他隐藏掉，确定把其他的咱们给他隐藏掉。 首先咱们选择这个双击这个或这个功能块， 咱们将两个开光量输入作为他的一个他的两个输入点这个浏览，然后点浏， 在这选开入量第一个点，咱们选第一个确定第二个，咱们选开光量输入。二， 确定 输出，咱们连到这个 and 的第一个输入端，咱们连着这个连线， 咱们这个或或的呃语的这个逻辑算法块，咱们选错了，咱们重新选一下，咱们应该用 bor 型 and board 型 点连接线第一条跟这个连上 and 的第二个输入，比如说咱们 用这个非模块，比如说选开光量输入点这个浏览 开光量输入一，咱们取个飞，然后连到连到 and 的第二个输入点，连接线 按的这个算法块的输出，咱们连到开光量输出第一个点上 点这个输出点浏览选这个开出量，选第一个 doe 点确定， 咱们把这复制一下 d o e， 咱们就给它命名成啊电磁阀的控制指令， 这就是咱们做的这个逻辑组态。然后咱们生成一下目标文件，也就是编译，看他有问题没有生成目标代码 啊，变异成功说明没问题，然后咱们把它关掉， 因为咱们没有操作狗跟工程师让狗，所以说他这没有这个下载，他是没有权限的。正常情况下咱们要把这个下载，然后发布，咱们整体编译一下，咱们先点保存， 然后整体做一个全体编译， 编译正确。 接下来咱们就要发布，比如说你要发布到这个锅炉或者是气轮机啊，你就可以选择点发布， 发布组态发布的时候你这个 ip 地址一定要设置，因为咱们是幺三零这个公认账你，所以所以说你这个 ip 地址你就要设成一个幺二八点，幺二八点幺点幺三零， 如果你不设置这个 ip 地址，你这个发布是不成功的，是不可操作的。 接下来咱们选这个发布组态，发布组态你就可以选择，比如说幺三零或者幺，咱们全给他发布一下，比如说操作原账跟工程师账点通知更新 发布完成以后，它会自动 进入这个监控画面， 确定 点这个流程图就可以进入他的一个监控画面，因为咱们没有做这个，没有做这个 流程图画面，所以说咱们下下节课咱们再讲流程图，咱们把这。
145鑫鑫讲DCS
04:06查看AI文稿AI文稿欢迎参加浙江中控技术股份有限公司 wiper field e4s 一百 dcs 系统培训。 首先我们来介绍系统硬件， 本课程中我们将主要学习 dcs 概述 以及控制站硬件、操作站硬件和通讯网络， 因为他这个我发现 下面进入第一部分 dcs 系统概述。 dcs 是集散控制系统或分散控制系统的英文缩写，全称为 distributed control system。 dcs 基本的设计原理可以概括为八个字，即控制分散、管理集中。 那么如何来理解其意义呢？下面我们将对其做进一步的阐述。 控制分散是由于流程工业中需要观察控制的对象，包括生产现场的各类仪表、阀门、开关、电机等设 都分布于各公益现场。由于对象分散决定控制分散。 对象分散不利于操作人员、工程师的操作、维护以及管理， 那么就必然需要一个平台把分散的对象进行集中管理，易于对现场生产的操作、监视和控制。 而 dcs 就是这样一个平台， 主要包括控制站、操作站和通讯网络这三部分。 而与之相对应的 adventure pro 软件则包括主态软件包和实时监控软件两大部分。 其中阻态软件包又包括系统阻态软件、 流程图制作软件、报表制作软件、图形化编程软件等。 体系结构主要分为四个层次，由上到下依次是信息管理网、 过程信息网、 过程控制网以及控制站内部的 sbs 总线。
1450鑫鑫讲DCS

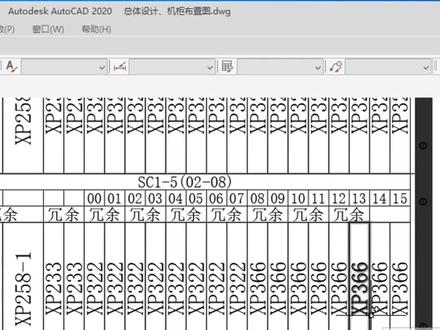

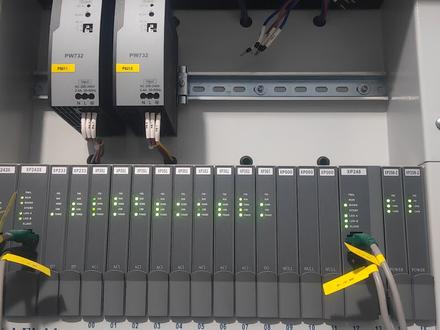

04:33查看AI文稿AI文稿大家好，今天我们要依据一套浙江中控 j x 三百 x p 的系统图来讲一下它的各个模块。在昨天的视频当中，我们讲了 j x 三百 x p 的主控卡进行加购， 可能有很多没有见过 d p x 实物的朋友们会认为它就是和 p o t 或者说和 p o t 相差不大， 我相信看了今天的视频，你可能又会有了新的认知。兄弟们，我们来看这幅图纸，在这个项目当中呢，总共有八个规则， ac 一， ac 二， ac 三， ac 三， ac 四， ac 五，这是给控制位配件用的。 sd s 一二 s 一 c 三， 这是控制柜。我们重点来看一下 s c， 这是 s c 一的控制柜，上边呢还是开关电源配件用的。在这个控制柜当中呢，有六个机容，看，这写着 s c 一杠一，这是一号机容，对吧？这是二号机容，都写着呢， 对吧？ s 一杠六，这是六号机容，总共有六个机容，但是呢，六个机容只有一个主控卡 x p 二四三杠 x 啊，这个呢也是主控卡，是两个，但是他两个是荣誉的，是两个主控卡干了一样的活。 而且呢，在每个记录里边，他肯定要有 xp 二三三，而且都是种于的，因为这是两个数据转发卡，是同信用的啊， xp 二三三 s p 二三三，所有的记录都有，要中用卡加上数据转发卡。 然后下边呢才是 a o 模块，还有有一个电源，所有的机容也都要有电源啊，必须要有电源模块。这个 x p 三幺三呢，是六个节的模拟场服务， 是四到二十毫安的模拟量信号，或者零到十毫安的模拟量信号啊，都是三幺三，因为这是一个化工项目，他需要大量的模拟量信号， 然后这有个 x p 三二二是模拟量输出， x p 三六六是十六个点的数字量输入， x p 三六七是十六个点的数字量输出， 然后兄弟们发现没在这个 a o 点上呢，你看 s p 三幺三，它上面有个荣誉，就是这两个是盖的一样的活，而且呢还有些呢是媒体荣誉的。看这个 s p 三幺三，没写荣誉，那它就不是荣誉的了啊，在 d c s 当中呢，这个 l 卡可荣誉可不荣誉，可以比较灵活的搭配啊，这些都没写荣誉的，这都不是荣誉的啊，写荣誉的呢，就是干一样的活了。 然后最下边呢，有一个 x p 零零零，对吧？这个应该是一个扩展用的，这是留好了卡道了，如果点数不够，如果数字上输出不够，我买个 x p 三六七插在这可以做扩展。 这是 s c 二的， s c 二呢，也是只有一个助攻卡或者是一组吧助攻卡，其他的都是一样的。 看这个是 s c 三，在这个 s c 三的控制柜当中呢，它没有主控档哦，但是它有 s p 二三三哦，是荣誉的， 这就是相当于我们 p l t 当中的一个远程 a o 站，它确实也是一个远程 a o 站，是吧？它是通过 s bus 总线与这个主控卡进行通信。 可能有同学会问你，这个项目当中呢，为什么只有四到二十毫安的模拟量输入，没有热电总是 或者热电偶的模拟场输入呢？其实这个项目呢，他后面呢，是加了大量的安全扇，他是把所有的模拟场信号统一的变成四到二十环的模拟场信号传给这个 l 卡件了。 好了，我们今天的内容就到这里，如果你喜欢的话就加个关注点点赞，有什么问题或建议请在评论区留言。
142韩哥工控

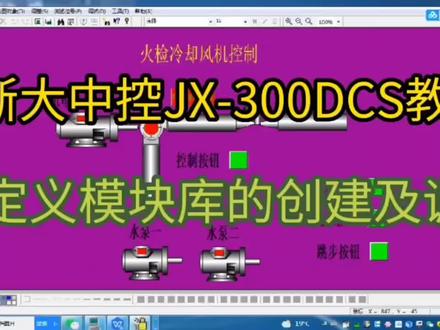

15:00查看AI文稿AI文稿好，大家好，这节课咱们讲一下浙大中控 gx 三百、 ecs 一百自定义模块的一个创建及吊用，咱们设置一个控制要求，比如说在流程图画面，咱们要按下启动按钮，水泵一延时五秒启动， 水，水泵一启动以后再延时五秒后水泵二启动， 咱们要通过这个自定义模块库，呃，自定义模块的一个创建，然后实现这个功能。 所谓这个自定义模块就类似于咱们那个 prc 中的一个子程序，假设在一个工程当中有类似的这个功能，比如说有好多为了提高咱们设计的一个方便及快捷， 咱们就要自定义，自己要创建一个模块库，然后直接吊用它就可以了，就类似于一个子航数的一个作用，打开咱们的主摊软件 点系统主态，选择一个主态， 这样就进入咱们的这个他的一个主态的界面。首先咱们先打开流程主，给大家设置一个启动按钮， 咱们直接还是在原有的这个画面上做，直接做就可以了， 咱们先做咱们的那个模块库，把自定义模块库给他做一下，点这个双法， 选择这个控制帐一点编辑， 咱们点新建程序段，咱们用这个功能块涂 见他的一个自定义库点功能块断裂，请大家一定要选择这个模块，就类似于紫函数的一个作用 断敏，比如说水泵延时启动 口号回收了十秒，五秒， 这个段民一定要用这个，不能用汉语 点确定，把这些生的， 这样就进入他的一个自定义模块一个设计，大家看这个前面这个图标，这个是蓝色，这个是这个灰色， 这个蓝色就显示他是一个字，模块裤模块段类型。 首先咱们先设置，呃，咱们刚才是一个相当于是当输入两输出的一个整体的一个架构，所以说咱们在这要进 建立一下咱们的一个自定义变量内部变量点，对象变量定义输入变量，咱们添加上一个，比如说输入一，这是一个启动 点输出输出，两个输出点添加变量名。第一个是奥体 描述是设备一启动，设备一开光吧， 再添加一个设备二开关点确定， 这样就咱们就把他的一个输入跟输出变量内部变量咱们已经建好了。接下来咱们呃对他一个程序做一个组态 选择，咱们是定时器延时五秒，选择这个定时器 ton 点确定，咱们先给他描述一下吧， 启动延时五秒， 启动在延时 设备二启动， 这就是他的这个功能。然后咱们根据这个要求咱们进行一个逻辑组态， 先把他的这个使能跟输使能输出给他隐藏掉，确定第一个 in 就是输入，咱们给他输入，给他添加上点浏览， 选择这个变量内部变量安一确定啊，这个 pt 就是他的一个设定值，延时的一个设定值，大家看一下这个 ton 他的一个时间基准是多少，是以毫秒还是秒为单位 为基准点，帮助 ton 他这个是预制时间，单位是毫秒， 所以说咱们就知道这个好秒，他是以好秒为单位，所以说咱们是五秒，五秒就是五千，这个设置设定值就是五千 点确定。 然后咱们再接着再加这个体温， 这个他这个延时五秒， q 就是第一个输出 连到第一个输出上了，是不是输出？然后 q， 然后点浏览， 点变量浏览，就是奥迪第一个设备就启动了，然后确定第一个设备启动以后再延时五秒， 这个设定值也是五千，确定 咱们把它的输出跟这个安安连上， 他的第二个输出就是奥特二 点确定，这样就做到了。比如说第一个输入是一的情况下，延时五秒，设备一启动，设备一启动以后再延时五秒钟，设备二启动，咱们点保存一下， 然后编译一下，生成一下目标文，目标代码，咱们看一下有没有问题。 这是咱们在之前建了一个 火碱风机控制，咱们先把这个伤掉， 咱们在 他这个生产目标带把，他会把你左边这些 所有的程序档都会进行编译，所以说你其他程序档有问题，他这会也也会报错，只有全部没问题才会通过 啊，编译成功，这样就没问题了，然后咱们退出一，然后咱们直接直接吊用他，咱们在这个双击这个与霍飞逻辑学习里，咱们直接吊用他那个程序块， 直接吊用。然后咱们需要在画面里设置一个自定义 变量的一个启动按钮，然后还有他两个那个水泵一，水泵二的一个外部的一个开光量输出命令，是吧？这个咱们之前已经做好了，做好然后咱们直接吊用他的一个块， 在这个自定义模块里就会出现这个水泵一这个启动点，确定 这个就是咱们刚才做的一个自定义模块，他会就显示成这种图库的形式， 比如说把它给它隐藏掉。第一个比如说安一，就是连到连连一个外部的一个画面的一个自定义变量，双击一下他输入点流了 点位号浏览，比如说咱们选他的一个自定义变量，当自己变量画面启动按钮点启动确定，然后点输出， 点流浪 输出，就连这个开光量输出开出量，比如说水泵一启动，水泵一启动按钮，点第一个 点，第二个水泵二启动按钮 点确定，这样就通过 调用这个自定模块库实现了一个水泵一，水泵二延时十秒的一个启动， 这个是画面启动按钮。 流程图画面 水泵启动按钮， 这个是这个水泵一延时五秒 启动， 这个是水泵一启动后 延时五秒启动。水泵二。 假设如果你在一个工程当中还有其他类似的，这个要实现他类似的一个功能，大家直接吊用，再接着吊用他这个自定义模块库就可以了，点选择他，然后再吊用。
373鑫鑫讲DCS![DCS组态学习
——热水罐流程图绘制
（添加点位，动态数据，开关量等）
[浙大中控JX300XP,仿真程序，画面会用到和利时]
#教程 #原创作品 #干货分享 #DCS #我要上热门](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/f46ae52505c9019a2e3d299c2f638e88~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098519200&x-signature=BgccHZFHqU89ocDrWfE8e4rE1bE%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202607041836131FA3A372440AD72A2C1F)
07:14查看AI文稿AI文稿d、 c、 s 组态学习这里呢，我们先打开组态界面 工具栏，点流程图 f 按钮，创建一个流程图画面名称热水罐。然后呢，进入流程图界面，修改背景颜色。 在这里呢，我们先绘制一个矩形，拖动边框改变大小。 接下来呢，在矩形上方画两条直线， 点击鼠标右键，改变直线颜色， 绿色代表循环水补水，红色代表蒸汽。接下来呢，我们打开前段时间学习的图形，复制气动切断法，并改变方向，与大小 调整合适后与绿色线条重合。然后呢，我们复制添加另一个阀门， 两个阀门位置大小调整一致， 并标注阀门所代表的控制对象。 接下来呢，我们会指泵从流程头界面的对向工具条 模板库里选择一个泵的样式导出到画面上。然后呢，适当调整泵的画面， 从上幅画面中复制泵的图形。 接着把气动调节阀的图形也复制过来， 用直线把设备之间的工艺管线连接， 并调整阀门合泵位置大小。 再从五百穿头里找个箭头， 用来标注工艺管线中介制的流向。 下一步呢，我们添加热水罐所显示的侧点，点击对向工具条动态数据命令， 添加水罐页尾，显示尾号， 调整大小至合适。 这里的流程图组还包括画面制作、动态数据开关量、命令按钮等的添加。 接下来我们开始做切断阀连锁程序，下一讲，我们先做补水阀门连锁。
1392023
01:50查看AI文稿AI文稿大家好，今天我们来讲一下浙江中控的 j x 三百 x p d t s 控制系统。其实现在的浙江中控还有一款叫做 e t s t 百 t t s 控制系统是它的主流，当然还有不少的控制系统当中依然在延续着 j x 三百 x p 控制系统。其实在早之前，浙江中控还有一款控制系统叫做 j x 三百 x， j x 三百 x p 是对 j x 三百 x 的一个升级。可能有很多朋友比较关心 p l d 控制系统与 d c s 控制系统有什么区别，或者说相同之处， 我们不要着急，等一会我说着说着你可能就明白了。我们先来看 j x 三百 x p 当中的主控卡，就是 j x 二四三 x， 它就相当于 p o c 当中 中的 tpu dts 当中的主控卡是支持荣誉的，其实在 jx 三百 xp 这个控制系统当中，所有的卡件都支持荣誉， 当然它也可以不容，可以随意的搭配主控卡，通过 sc net 二网络将所有的主控卡进行连接，并将信息传送到尚美机当中。 在这个三百 xc 控制系统当中，主控卡与 l 卡之间需要数据转发卡进行处理，后通过 sbus 网络上传到主控卡当中再进行处理。一个主控卡可以支持八个地龙，一百二十八个， l 卡最多支持的 d a 是两千零四十八个， do 也是两千零四十八个， aa 是五百一十二个，最多支持的 ao 是一百九十二个。好了，我们今天的内容就到这里，如果你喜欢的话就加关注，点点赞，有什么问题或建议请在评论区留言。
93韩哥工控

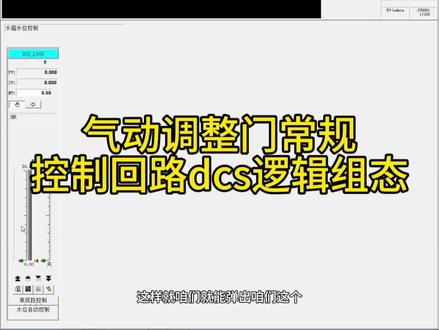

05:28查看AI文稿AI文稿今天咱们利用浙大中共 j x 三百组态软件，给大家讲解一下气动调整门他这个逻辑组态，咱们首先给他新建一个常规的一个控制回路， 咱们在这组态软件管理软件的首页，咱们点一下常规，然后咱们在这给他点增加，然后这个注视，咱们给他写成那个气动调整门 水位控制，然后咱们这个控制方案，咱们用成一个当回路，你要想让一个控制系统投上自动，必须构成构成一个 回路控制当回路控制系统，然后接下来咱们给大家进行一个仓数的一个设置注视，咱们给他写成， 然后它的 p v 值，咱们给它设置成一个水箱水位 确定，然后输出位号是它的一个 mv 指，是咱们的一个 a o 指令，然后咱们在这儿选择魔出量，选择气动调整气动调节法，它这个控制指令确定， 然后确定只要咱们常规控制贿赂回路咱们就建好了，然后咱们先给他在风阻画面给他添加一个那个画面，然后咱们在热点增加 标题，是咱们的一个水位控制水箱 水位控制，然后咱们在这给他把这个常规控制， 他这个回路号给他添加上，咱们再点后面的问号，然后咱们在问号例行当中咱们选择回路，然后咱们在这咱们选择咱们刚才创建的水位这个自动控制他这个当回路，然后确定，然后整理退出， 然后回到咱们流程度画面当中，比如说咱们在这给他点编辑， 咱们先把这给他删除一下，咱们在这土府增加一个土府，在这是一个阀门的一个土府， 然后咱们在这比如说选择一个气动调整气动调节法， 咱们就用 这个符号吧， 然后咱们在这上面增加一个它这个命令按钮，来调出咱们刚才的那个风阻画面， 在这点这个命令按钮，然后咱们在这选择一个特殊方页按钮，然后点下一步，然后咱们在这弹出的那个在这，咱们在这把标签给他删除，咱们让他这个按钮进行一个隐藏， 然后在这画面类型咱们双击在这选择控制风阻，然后确定， 然后咱们放到后面， 然后咱们给他保存一下，然后把这页咱们给他编译，然后再整体给他编译， 编译完成以后咱们对其进行发布，然后发布主态，然后在这儿选择咱们 幺二九，咱们在这已经添加了一个幺二九幺二八幺二八点幺点幺二九，这个他的一个尚危机的一个画面啊，也就是公证实照，然后咱们发布，发布的话，他就会切换到咱们的那个监控画面， 然后咱们在监控画面咱们登录一下 sup c o n d、 c s， 然后咱们打开咱们的流程图，然后咱们在这点一下，这样就咱们 就能弹出咱们这个阀门的一个控制，气动调整阀的一个控制，然后他可以切换到手动操作，也可以切到自动控制，然后这个是咱们一个 mv 直接控制他的一个指令，然后咱们在这可以通过这个操作按钮来增加他的一个 mv 的一个输出， 这就是咱们简单的一个当回路，一个控制系统，包括气动调整门它的一个逻辑组态。
166鑫鑫讲DCS

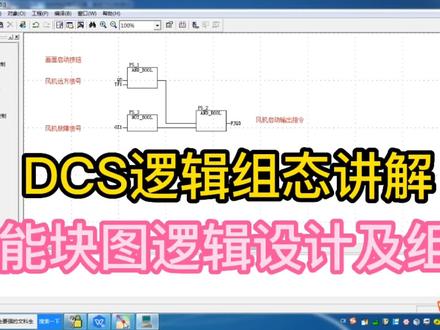

06:01查看AI文稿AI文稿这个是咱们 t 心图的一个逻辑的一个组态，接下来咱们用功能块图，也就是 fbd 进行一个 他的一个风机的一个启动的一个控制，然后咱们点新建，大家选这个功能块图多少名给他是也是活剪风机控制 描述也给他起成这种描述 点确定。 首先第一个是启动按钮，然后咱们与与用一个与逻辑块，与 逻辑块，咱们在这个逻辑运算里选这个暗的布尔型， 把他的一个使能跟使能输出给他隐藏掉点确定第一个启动按钮与上远方信号，然后再需要一个按的模块， ctrl v， 然后再与上他的一个无故障信号，咱们再加一个非模块 逻辑运算，选 note 波尔型，确定。 把他的使能这个使能输出也给他隐藏掉，因为故障信号他要取一下访，所以 说咱们要还加一个非模块，最终这个按的的输出连到这个控制指令上，咱们双击一下， 双击一下第一个输入，咱们连作为一个启动启动的一个按钮，点浏览位号位号类型，选这个自定义，自定义自己选择这个启动指令点确定。 第二个是他的一个远方信号点，浏览开入量 远方信号，确定，确定 note 的这个输出连，这个输入连 故障信号点牛郎火箭风机故障报警点，确定。确定。第一个案子的输出连到第二个案子的第一个输入上， not 的输出连到 and 的第二个输入上， 第二个按的输出直接连到这个他的一个启动指令点，这个输出点浏览浏览 位号类型，咱们选这个开出料，选择这个火碱冷却风机控制启动指令点确定 点确定，咱们也给他描述一下。第一个是启动按钮画面，启动按钮 给他设复制一下， 这个是风机远方信号， 这个是风机故障型号， 这个是风机指令输出指令，风机启动输出指令， 这个就是功能块图。 今天咱们讲了这个，通过两种语言， ld 提醒图和功能块图实现这个 活检冷却风机的启动指令输出连着保存 关闭，这个这个逻辑跟这个逻辑是一样的，跟这个逻辑是功能是一样的，作用是一样的。 设置好以后 保存边翼，然后下装，因为咱们这个没有这个操作狗，所以说他这个下装是显示一个灰色的一个状态，然后主态调试，点这个主态调试，然后进 就可以进入一个监控运行画面。嗯，好，这节课咱们就讲到这里。
146鑫鑫讲DCS

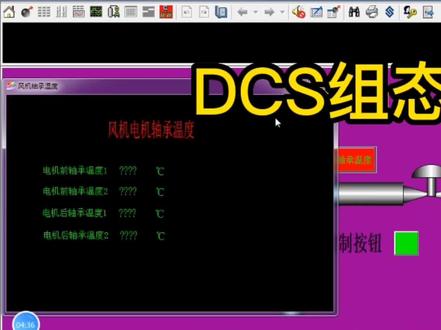

05:31查看AI文稿AI文稿啊，大家好，本节课咱们讲一下 jx 三百、 ecs 一百流程图，调用这个糖出流程图，它的一个画面的一个阻态及它最终的一个效果展示。 咱们还是点这个系统主态，点载入主态，输上他的密码。 首先咱们看看咱们上节课绘制的一个糖出流程图，咱们绘制的一个 页码为零二，标题为风机轴承温度的一个糖醋流程图， 这是他的一个画面画面，咱们制作的一个糖醋流程图画面，接下来咱们就要在流程图调用这个画面进行一个温度，风机电机温度的一个显示， 咱们点咱们这个流程图 f 点编辑， 咱们增加一个按钮，增加一个按钮就是让他显示这个风机温度，点这个按钮选择按钮类型，咱们是特殊翻译按钮，点下一步 标签给他写上风机轴承温度 句型，画面类型，画面类型，咱们是点这个下三角，选择调用他的一个糖出式流程图 页码，页码，咱们刚才是看的页码是二，咱们把这个页码选择一下，改成二 点，确定 这个就是咱们糖醋流程图的一个 按钮，咱们放到这这这个位置上进行显示，然后接下来咱们点保存， 保存，咱们退出以后，咱们点一下外部的一个保存按钮，然后再点边页，全体边页 开始变异， 变异完成以后咱们发布一下数据，发布数据，然后进入他的一个变异正确， 接下来咱们把数据进行发布，点发布组态， 咱们选择这个工程师长，让他发布，把这个画面发布到这个 我们的这个幺三零控制账上进行显示，上位基金显示点通知更新， 他发布完成以后，他就会自动进入这个监控的一个画面 监控，咱们登录一下，登录一下操作选组小组，咱们登录这个过路操作小组，密码是 sup c o n d c s， 点登录 登录，登录上以后 上面这个按钮就可以进行操作了，这个是调出他的一个流程图的一个啊，图标按钮，咱们点这个流程图，咱们就点调出咱们这个图来了，是不是 这个图以后咱们点咱们这个风机轴承温度啊，就调出了咱们新建的那个糖出窗口图， 这就是他最终一个画面的一个呃显示， 然后关闭。另外大家有如果要退出的话，也需要再登录密码，点这个退出系统， 你照样还得输上输上密码 啊，这就退出来了。 下节课咱们讲他的一个趋势图的一个设置，如何调用这个趋势图及趋势图里他的一些仓数设置。
197鑫鑫讲DCS
02:07查看AI文稿AI文稿大家好啊，再讲一下中控的三百系统，这中控的处理器 cpu， 叉 p 二四三 x 双荣誉，后边是叉 p 二三三 数据转发卡啊，三五幺是 ai 模拟量输入，三五幺三六七是三六七是丢点模开关量输出。叉 p 二四八呢是通讯模块啊， 车皮二五八杠二电源模块，二十四伏装五伏，供这个电源使用。上面的电源 是给那个下给那个空气模块供电的，变成了二百二变成二十四伏，然后二十四变成五伏，然后给他来供电。是，然后在下面是他的交换机，在下面是中控的交换机，两个荣誉的网在下面是 中了二十四伏电源，这是供系统卡件以外的设备供电的，下面是他空壳这里，这也是 这个是 dod 的连接器，天气板子这些段子。中控的卡件基本上就就这些卡件，主要的是控制器，二四三，数据转发卡， 控制器数据大犯法，控制器的地址从二开始，二和三，一般走台的时候只只显示二，不显示三，零就二，然后四四就是四和五。 好数据转发卡从零开始，零一，如果第二个接龙的话，如果第二个接龙的话就是二和三，二开始，就这样往下排着。
173仪表自控DCS系统![DCS组态学习
(上一讲把弹出式流程图做好了)
弹出式小流程图在监控画面的制作
[浙大中控JX300XP]
#原创作品 #干货分享 #教程 #DCS #热门](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/f2f3ede5a3d44d959e3cb21d52780869~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098519200&x-signature=9g14B8T1c2bzBF24Q2Bj8QQt0BQ%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202607041836131FA3A372440AD72A2C1F)
02:29查看AI文稿AI文稿d c s 组态学习这里呢，我们讲解一下小流程图在监控画面里的制作。打开组态界面工具栏，流程图按按钮进取流程图绘制界面后， 对象工具条命令按钮普通命令按钮标签名为连锁。接下来我们定义语法， x 坐标， y 坐标在右下角鼠标触绘显示这里我们填写为 小流程图名称可以去小流程图界面去复制， 定义好之后调整按钮大小颜色之合适。 接下来保存编译组态调试 看一下显示效果。
322023
05:35查看AI文稿AI文稿大家好啊，今天由我来给大家讲一下中控的 d c s 三百的组态这一块啊，大家如果新建项目的话，先点一下新建，然后输入密码， are the u p c o n d c s。 进去之后 指定位置，然后选先选个位置啊，默认的话把它传在一盘 dcsdt 里边就可以了，随便起一个名吧，又是 a， 三个 a 保存就可以了，这样的话新建工程就新建完成，然后新建工程完了以后，第一步，然后建建站子一刻，下面先选控制器这样控制器，然后增加一下 地址，从二开始，二，荣誉，一般咱来选现在的三百都是那个二四三二三 x， 然后 udp， 然后选择荣誉模式就可以了。 注视可以一些，一号站 cpu 或者什么可以随便写，到时候自己写就行了啊。然后新建一个站子是然后控制器出生，然后加操刀员，战操刀员后就下参现场监视的 电脑。一般从幺三零开始啊，幺三零，幺三零开始，然后再登加幺三幺，一般从幺三零开始，幺三零一般是工程师啊，可以起一个 e s e s 幺三零啊，然后 o s 操作文幺三幺 开始就可以了。现在现在站和那个操作，这两个控制站和操作站现在都建成了，然后下一步就操控制站里边加那个加所有的卡件之类的啊， 现在选出卡这以后，然后点 io 这个选中数据转发卡，数据转发卡相当于接龙 每一个机笼，因为他是笼式，笼式结构啊，中控下边笼式结构，下边就数据转化卡连接整个机笼的好增加一下，然后一般都是溶于的哈。 ksc 一 是 sc 一杠一，一号控制站的第一个，然后再增加，如果第二个几种的话就杠二了， 他这是对这数据转发卡是有地址的哈，荣誉的话就是零和一，然后第零和一是有两个数据转发，然后第二个记录就是二和三，是这个意思往下排的哈，然后加 io 卡，先看第一个， 第一个记录里边因为有有那个主控在第一个记录里边默认的话，他最多加十三块卡。可以加吧，咱先选第一个，因为，嗯， ar 点就是咱现在常用的 ar 点就是叉 p 三五幺。 那我要是常用的卡日三叉 p 三五幺就行了， 然后可以加好几个啊，五个，然后再加一个，然后这个，然后旋 a o 点是三七二，木耳基本上现在都用三七二，有调节阀之类的，然后再加一个 dr 一点吧， 再加一个第二点，第二级一般就三六六了。三六六，三六六，十六楼的加两个，然后再加一个三三六七，再加一个丢点，丢点丢叔叔的 叫叫 加到十三个卡啊，因为主空占了一部分空间以后，剩下就是就是卡的一块增加十三个卡，然后每个卡里边你选中卡以后再走太的时候再增加。你看你看，二零，然后一 零是第一个金融的意思，零在后边是零，是零号卡，零号卡的意思，零号卡里边，然后可以添加微号， 他没 a r， 先写尾号，写注释，然后参数里边字，你再选四道的时候，然后量身下线，上线选单位就行了。配电和不配电这个地方可以选一下，实际上配电和不 配件是在卡件里边接线的时候有个宝马啊，到时候再选，无所谓，先先加上两个字试一下哈。 现在话咱基本的组态到从那个主控到集中，集中也就是数据转发卡，然后再到嗯，卡件，卡件后边的侧点， 刚才看见里面特点，然后整体走了一下，基本的卤菜模式就是这个样式哈，咱下一次再做的时候再做详细的。今天就先讲到这里，再见。
