Starccm库朗数从哪儿更改

大家好，今天呢我们给大家讲一下怎么设置大 c c m 里面的默认参数。 通常我们在做仿真的时候呢，会出遇到这样一个问题，我们一般在出报告的时候呢，我们呢绘图曲线这里的标题栏以及绘图曲线， 绘图曲线的这些线的粗细，颜色可能都需要调整，但是呢每次出报告或者说每一个报告都调整的话，会非常麻烦， 所以呢我们有没有一种方法可以让他们统一或者说一次性变成某一种格式呢？当然是有的，我们可以在工具栏里面，通过工具栏里面的选项， 在选项里面呢，我们可以在这里面进行更改，大家看一下选项里面有这些选，有这些小目录。第一个是环境目录， 环境陌路里面呢，对于我们仿真来说，常用到的会有这样几个，第一个最大数量的近期访问文件，这个呢会在这个里面 体现出来，我们可以按照自己的需求默认是五，我们可以改成二十，或者改成更多都可以，都是 ok 的。然后呢这是我们最近使用的主机，这个主机的作用呢，其实就是我们在后续如果发生文件断开抽呢，可以在这里 可以直接使用这个来进行调用。 然后呢其他的比如说像末日红，我们在这里面都可以进行选定，然后在并行里面呢，这个目前来说我们是不需要进行怎么设置的，然后可视化里面需要设置的比较多， 可视化里面大家看一下我们的互动器的模型呢，我们就选择 star 默认，然后刷新比例选择一，然后在这个里面高亮显示，高亮显示标题，这里面呢，我们可以改一下他的字体，一般来说呢都是选择粗体， 然后标志物的透明度，不透明度改零点三。然后大家注意一下，在这个里面呢，这里我们默认的颜色映射呢是 blue yellow re 的这个，这个呢跟我们老板不一样，如果想更改的话，我们可以直接把它改到这里， 这样就 ok 了，这样的话每次打开就是他或者说想改其他颜色的话，也可以改在这里指定就可以了。然后呢其次是客户端的现成现 确诊数量，这个呢默认的跟我们现在选的不一样，主要看自己的 cpu 跟 gpu 的一个数量，我们在这里呢，我们的 cpu 跟 gpu 的数量相对来说比较多一点啊，所以说可以根据自己的需求去做这一块， 我这里呢默认十六就可以了。然后其次像后面这些远程渲染压缩这个选高， 然后像一些增强图形和管道渲染勾选上就行。然后在绘图这一块大家需要注意一下绘图这一块，我们刚说的就是我们的线宽，线宽呢就是他， 我们线宽末日三就可以了，这就是线宽三的一个效果，基本上来说绝大多数的线体都能够满足要求。其次是我们的标题字体，大家看一下标题字体，我们在这里 默认的是十四号字体，但十四号字体好像似乎略小，我们可以把它放到十八号字体。然后呢我们的图例，这是我们的图例，我们的图例字体，大家看一下十二号字体似乎也越小，我们把它改到十四或者十八， 统一十八，然后我们的轴型，然后呢轴线字体，这是我们的轴线字体，然后也略小，粗体十八，然后我们的标签字体也是粗体十八， 旋转就可以了。然后外轴的标题要是否要旋转九十度，这个是旋转九十度的一个效果，如果不旋转九十度的话，可以不旋转。然后主网格的一个宽度就是一，如果需要的话可以改三或者改多少，这个是主网格的一个宽度，目前来说 一是我们能够正常识别的一个，这个是 ok 的，然后次网格的宽度，这个呢也可以按照自己的需求去选择线段，然后在绘图结束之后呢再导入这里，大家看一下。导入这里呢，一般来说都是选择的是 sim 啊，选择 simon simon 的那个适配器，这个就可以。三 d、 c d 里面呢，大家需要注意一下显示的分辨率，可以选择中等或者精细，一般来说默认是粗糙，我们可以选择精细。然后这是 三 d、 c d 里面的一些设置，还有一些，还有一些默认的一些颜色，这个呢可以按照大家的需求来选择，这个一般来说不会影响 种东西，然后许可里面的话默认全部打开，这个呢不影响。 然后相机的投影模式可以从透视改成并行。 好，这个改好之后呢，我们把它关掉，关掉之后呢怎么把应用进来？大家看一下，这是我们的过热度的这个窗口，我们选中它右击，然后在这里选择应用图绘图选项， 大家看一下他是不是就变了，这个呢就是我们设置好的，然后在报告二里面我们可以相同的，然后在报告二里面应用绘图图像， 然后其次如果在这个里面其实也可以在这里，在这里面也可以只要能找到应用绘图选项这一块，也能对它进行更改， 这个呢是我们今天讲到的部分，大家注意一下。其次来说呢，如果这个曲线大家感觉到不满意，或者说要需要局部去微调的，我们可以在数据里面大家看一下， 比如说某一个数据，这个数据啊，比如说我们要做一些线样式，我们要把它特殊标记的话，我们可以在这里把它改成虚线，大家看一下 外轴的动量是不是就变成虚线，或者说我们要把它的线宽从三改到五，大家看一下它的宽度也变了，不透明度，这是一，我们把它改到零点五， 他也会变小，在这里都可以单独改，然后先标记形状这块的话，我们可以改这个，然后也可以把间距增大 啊，就是这个宽度，间距在这我们可以把间距增大后间距大家看一下，都可以通过这些方式来实现，这个并不影响 啊，这个是我们一般会求的方式。其次呢就是在这里，我们在这里呢有一个长宽笔， 默认的长宽笔是适合屏幕为我们为了方便做报告或者做其他的一些绘图，或者其他的一些模型，我们可以在这里啊就是把长宽笔改 改成四比三，或者说十六比九，四比三或者一比一都可以啊，一般来说四比三跟十六比九是一个 ppt 里面比较常用的一个尺寸，大家可以注意一下，一旦设定好之后呢，我们可以 按照自己的需求在这里右键，然后选择好配套剪切版就可以了，这样的话就能复制到我们，其他的复制到我们整个模型中去， 那我们复制一下，大家看一下，这就复制进来了。好了，我们今天呢就到这里，谢谢大家。

大家好，今天呢给大家讲解一下怎么样使得 star c c m 热仿真自动运行的方法， 很多同学呢可能也遇到过，就是我们在正常的设置完 star c c m 的模型之后呢， 需要先画风网格，但是画风网格的时间呢，往往会有两个小时或者三个小时，或者说更长时间，这期间如果遇到下班或者其他什么事情的话，那么无法让整个操作连贯起来，那么这种情况下我们应该怎么处理他呢？ 首先来说的话，我们一般有两种方法，第一种呢就是设置特定的红文件，然后通过红文件呢来支持 star c c m 的正常运行，红文件里面呢会按照我们的需求设定特定的程序指示运行。其次呢就是简单一点的，然后设置模拟操作，通过模拟操作的 中的特定程序来实时运行。我们今天呢主要讲解的是按照模拟操作的设置，支持 star c c m 按照特定程序来运行。首先呢大家看一下模拟操作呢，在这里 在我们的工具工具里面呢，有一个模拟操作，在模拟操作里面呢，我们可以右键右键点击新建，新建之后呢大家看一下，这是多出了一个模拟操作，然后在操作里面呢，然后新建，新建之后呢大家可以看一下 一共有这些操作。第一个呢是我们的清除，清除仿真结果，这个是我们最常用的，如果我们要做仿真的话，或者或者说做其他的话，我们可以先点一个清除仿真结果，把之前那些结果值全部清零。然后呢是我们最常见的，然后画封网格， 划分完网格之后呢，我们可能会用到一些移除无效网格的命令，那么我们可以选上它。 移除无效网格之后呢，我们可能会用到初始化，或者说保存，或者说直接运行，如果我们直接运行的话，那我们就直接点他就可以，一般来说我们就会用到这几个。其次来说我们运行完之后呢，如果要保存的话，可以点击一下保存， 然后呢我们来设置一下。首先呢清除结果这一块，正常来说的话， cm 有这些选项，我们一般来说的话，只需要清除场就行了，然后换换格，不需要单独设置， 清除无效网格，需要进行一下设置，我们选中所有的网格区域，然后选中上面的这些值，然后呢这个清除的标准的话，按照大家自己的标准来定义就行啊， 这样就可以。然后呢运行，运行的话我们可以在这里选择，我们所有的都选中，然后呢保存，保存完输出目录跟文件名， 文件名的话我们这里可以随便命名一下，然后命名之后呢我们可以后缀，比如说后缀我们文件名，文件名，如果是不命名的话，那就把它删除掉，会选择默认的名称来进行，然后后缀的话我们可以按照参数或者时间部或者迭代这些来， 这都不影响。然后命名完成之后呢，我们在这里在我们的工具栏里面选择对应的模拟操作，选择完对应的模拟操作之后呢，我们首先重置， 重置之后呢可以让模拟操作返回到第一个步骤，或者说我们在这里我们在这里面有验证操作，我们可以点一下验证操作，大家可以看一下 通过验证操作来实现这一块的，然后呢我们在这里验证操作之后呢，或者说不用验证操作，那么我们直接在这里重置之后呢，我们点这一个播放至下一个操作就可以了，自动点击一下，大家可以看到首先在这里的第一个命令， 第一个命令呢就是我们清除我们的仿真的一之前的结果， 大家可以看到在这里呢有一个绿色的小箭头朝向右侧的，这个呢就指定的是目前执行的是这个操作， 现在呢执行的是网格划分的操作， 那大家注意一下，刚刚我们点了这里的验证操作，所以说他没法连贯下去，我们在这里呢把验证操作右键取消掉，取消掉之后呢在这里 选中我们的第二个应模拟操作点他，然后再点他，大家看一下，这样的话我们的操作就能够完整的往下走，大家可以看到就是我们重置之后呢点他就可以了， 现在在画风网格，画风网格之后呢会按照画风网格之后清除无效网格，然后运行，然后保存，按照这个一步一步往下走， ok， 今天呢我们就先到这里，谢谢大家。

大家好，我们今天呢来讲一下 star c c m 里面红键的应用， 首先呢红文件在 star ccm 里面属于加入语言，第一呢可以实现手动编写程序，然后呢可以应用在特定的程序中， 我们今天呢主要是讲一下他怎么应用在特定程序中。然后第二个呢红文件的操，常用的操作就是播放和录制，这个两部分呢是我们今天要主要讲的内容。首先我们先来看一下，我们今天呢将在工具发 c c m 的工具里面，通过红文件来实现一个 模拟操作的一个建立过程。首先呢给大家介绍一下，这个呢是我们红键里面的播放红，这个是我们的录制红，然后这个是暂停，这个是停止，正常 正常情况下呢，如果想把它应用在特定程序中呢，我们可以先录制一个，我们先点击一下我们这里的录制， 点击录制之后呢我们建立一个建立一个名称， 经营名称之后呢大家看一下这里呢就开始录制了，录制之后呢我们在对应的位置，然后按照之前的正常操作来操作， 然后呢在模拟操作里面右键新建一个模拟操作，然后我们再新建一个清除，再新建一个 max， 然后再新建一个移出向往格，再新建一个运行， 再新建一个保存，然后呢我们给它进行一些选项， 然后呢我们把这些全部选上，这一项选上零点九一，这些参数呢都可以自己去确认啊， 都可以选，选中之后呢在这里， 然后呢这个红键就录制完了，然后我们来结束看一下，结束之后呢我们在桌面上找到我们对应的红键，然后呢我们用 我们用那个写字本，记事本把它打开，打开之后大家可以看到这个呢就是我们通过我们刚刚的操作来录制的红文件， 然后呢刚刚我们也说了，在红文件的应用里面呢，他有编写也手动的编辑功能，手动编辑功能呢，我们可以在这个里面，然后进行一些我们常用的一些手动编辑，这个呢大家可以注意一下。 其次呢就是我们红键的操作跟播放这一块，这个红键录制完成之后呢，如果我们在后续的仿真中同样也有用到建立模拟操作的部分的话，那么我们就可以在这里直接通过播放的显示让它自动建立， 然后再点击播放之后呢找到我们对应的红键，点击打开，大家可以留意一下这里，大家看一下这里就已经自动建立了， 这个呢就是红文键的一个操作。其次呢讲一下延伸部分，这个呢我们是讲了这一块，然后其次呢比如说 想用行一些仿真，或者用行多个仿真，我们都可以通过红文红文件在这里来实现，比如说呢我们在这里设置好之后，我们想让他在想让他继续用行的话，那么我们点击之后呢，可以在这里把红文件选中，然后点了之后呢让他正常用行， 运行几步可以停下来，然后我们在红文件对应的红文件里面，然后进行一下更改， 对应的红键里面进行更改一下他的截止条件，那么截更改完截止条件之后呢，这个红键保存在保存，然后在其他的特定程序中进行应用的时候呢，就能够实现整个仿真的一个运行。好了，我们今天呢就先到这里，谢谢大家。

大家好，今天呢我们讲一下如何在 star c c m 中通过自定义的方式来建立一个函数，并且应用在我们的仿真中。首先呢我们来先看一下，在我们 star c c m 的工具栏里面 有这样一个东西，就是我们的场函数，这场函数呢大家可以看一下，默认状态下呢，系统已经给我们带了这么多的一些函数，这是已经带的，但是呢这些函数呢，有时候可能不能满足我们的实际需求，我们需要通过 自己定义一些特殊的函数来表现我们的一些模型，或者说表现我们一些计算公式，那么这个我们该怎么实现呢？嗯， 首先呢这个相对来说比较简单，第一个最简单的方法就是我们在长函数这里右键可以进行新建，一般来说大家可以看到我们有这样五个选项啊，我们今天呢主要说一下标量方，标量 标亮呢，大家看一下新建之后呢，我们在这里可以随便改一个名字，改了名字之后呢，在这里大家看一下，在标亮里面呢类型里面呢，我们默认的是标亮，然后维度呢带大家看一下，维度指的就是他单位啊， 这里的单位呢是组合制的单位，什么叫组合制的单位呢？大家看一下这里呢，现在已经给出了这些单位都是基础单位，基础单位呢可以根据我们的需求，然后组合成其他的一些延伸单位，比如说我们的速度，速度单位是每每秒，那么我们在这里就 可以按照长度是长度单位是米，然后时间单位是秒，秒的话是每秒就是负一，这样的话就可以形成一个米每秒一个单位，大家可以看一下长度单位，米每秒 可以通过这种形式来组合啊，大家有任何的段位都可以在这里来实现，我们在这里呢比如说以温度的，那么我们找到温度，温度默认的温度在这里是 k 啊，输入一就可以了就可以了，然后呢大家看一下，在定义里面啊， 在定义里面，这里呢就需要我们自己去写函数了，大家看一下下面，这里有一些三角函数使量的，还有一些对称张量的，还有一些差值杂项之类的，或者说还可以通过这些去调用我们的报告函数，或者说调用一些 默认的函数啊，比如说我们调用一些最高温度，调用最高温度，然后通过最高温度去写一个，去写一波函数，大家注意一下，在这里必须是重用的书法才可以啊，然后通过这种方式呢去调用一个函数， 这呢就是我们简单的写的一个函数，通过这种方式去调运一个函数，然后呢这种函数相对来说比较简单啊，今天呢要给大家讲一下，就是怎么调运一个复杂函数， 这个复杂函数呢，我们今天的表达方式是以图表的形式来进行表达，图表的形式呢，我们可以先给大家先看一下， 大家可以先看一下，这个呢是我们制冷剂的一个压力跟温度的一个 曲线，大家可以看一下温度呢用的是 k 二纹温度，压力的用的是绝对压力，大家看看啊，这是横坐标是温度，中坐标是压力，我们需要怎么把这个图表带进去呢？我们可以这样，首先第一个 在 star 里面有一个功能，就是在表里面新建一个，新建一个图表，大家可以看一下右键，然后在这里有新建文件表，新建文件表之后呢可以找到这个，找到我们自己对应的文件表，这个文件表注意一下啊，大家 表头呢必须是英文，然后呢没有特殊的一些符号，这样的话就可以识别，然后呢找到他， 然后点击打开就可以，大家看一下他就识别进来，识别进来之后呢再提取这个部分，能够正常读到他的表头，那这个就是 ok 了啊，读到他之后呢，我们要把它转化成我们的场函数，要怎么转化呢？首先我们在这个里面 大家看一下，这个是我们已经转化过的，我们在这里重新写一下，我们把它去掉，因为我们导入的是表格，所以说我们要用差值的方式，我们要用差值的方式呢，把这个图表给他 转化进来，大家看一下，我们又用默认的第一个差值，在这个差值里面，大家可以看一下这个呢是我们的表的名称，然后这是我们的 x 列，然后这是我们的差值方式，然后这是 y 列，这是我们的标量。然后呢大 看一下，我们在这里啊，我们的图表的名字，我们先把图表的名字复制一下啊，我们就调用它， 大家看一下，这是我们的图表名字，放进来，然后图表的 x x 轴， x 方向，哎，就是 x 的 x 轴的表头是温度， 这是温度，然后叉直方式啊，叉直方式啊，我们可以选择最简单的线性就可以， 然后呢是我们的外列，外列呢是我们的压力， 然后呢标量这一块是我们的温度标量，我们只要找到我们的温度场就行了，温度就是它这样呢就可以了， 大家看一下这个就可以了，然后呢我们这个做出来是以啊刚刚刚刚这个有点做反了 啊，其实也没反啊，这个我们刚刚说的就是图标里面是以温度为 x 轴来写的，那么这个就是我们的温度 x 轴，我们在这里呢就可以给他写上一个 二百五十 k， 然后最大呢是到三百五十 k， 三百五十 k 大家可以看一下，当我们输入了 x 轴的这个范围之后呢，他就会自动显示出我们 y 轴的一个范围，这样的话这条曲线就已经显示出来了。 其次呢就是如果我们想对调一下 x 轴跟 y 轴的方向，我们可以把这里给他们都复调换一下就行了， 调换一下，然后呢我们把它换成压力 点开，这样就行了，然后换成压力之后呢我们把 ex 轴给它改一下， 大家看一下这个呢就是以压力作为 x 轴，温度作为 y 轴的，这个呢我们在这里呢是要表达我们的 fat 温度，所以呢说呢我们是要以压力为 x 轴，温度为 y 轴，然后呢这个就可以了，然后我们点确定， 点确定之后呢这个就是我们沸腾函数的一个沸腾函数的一个长函数，然后呢我们把它就可以直接调运进我们的模型里面， 大家看一下我们新建一个长函数，在长函数里面呢，通过标量场里面找到他就可以标量场里面找到他带进去，这样的话显示出来的就是我们的 一个沸腾函数，通过我们自己的方式建立出来的一个函数，大家看一下，这个就是我们刚刚经历的 a b 函数，这个就是我们这里的沸腾温度。其次呢 我们这里是通过表格的形式导入进来的，大家其实也可以看到啊，就是我们在这里这条曲线可以通过多项式函数的方式把它表达出来。多项式函数的表达出来呢，那其实就是通过多项式函数里面的 x， x， x， x 的系数， 哎，还有 x 的那个次方，把它一个一个表达出来，写出来之后呢，我们就可以其实在长函数里面，在这里啊， 在这里面就不用调用它了，不用插直了，我们就可以在这里我们的横横坐标呢，是我们的压力， 就可以直接通过写一个关于压力的一个函数把它写出来，这样就可以了，这样的话可以减少我们的工作量，而且后续对于这一块模型的一个复制粘贴，相对来说有一定好处，不用再附带一个表，这样的话会更方便。好了，我们今天呢就先到这里，谢谢大家。

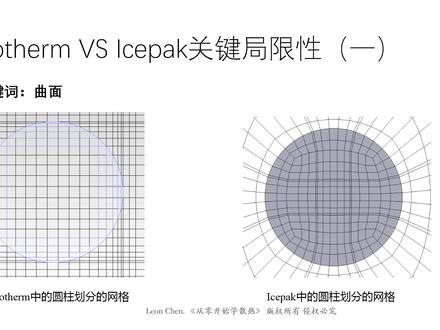

大家好，欢迎大家参加从零开始去散热，我是热设计工程师李阳，这个模块呢，我们用简单的用几分钟来给大家介绍，是仿真软件的选择， 目前最常用的热纺织软件有以下三种， sosos， 派克和六十一题，这都是专用的电子产品，热纺织软件大家要注意是专用的，专门开发的 呃，其中的弗洛瑟姆，他自己宣称的是占据百分之七十的电子产品啊，日防震市场，所以这是最重要的， 也是我们从零开始学三日的这个重点的一个啊。防震软件的介绍的部分， spark 呢，应该是除了输送之外啊，第二重要的猜测应该也可以占到个百分之二十这样的一个， 那其余的百分之十呢？就有啊，六十一个马一题啊，我说弗罗森姆旗下的啊，或者弗罗森姆体系的弗洛伊 f d 啊，弗罗马斯，弗罗 xt 这样的一些软件啊，去瓜分了啊。除了 这三种之外呢啊，包括除了这个福禄 e f d， 福禄 max， 还有福禄森马 xt 这样的一些东西之外，还有 ssplant， cfx， stop， 包括 oppom 啊，还有好多，总之呢啊， cos 猫还有好多这样的一个啊， cfd 软件 可以用来进行热法针啊，但是呢，最常用的是前三种啊，尤其是前两种啊，我们今天呢主要针对前两种他这样的一个优劣啊，给大家进行一个介绍啊，其实理解了前两种之后啊，对于选择其 他的一些软件也是非常有意义的。说什么相对于 spard 的一个核心优势呢？好，我们这地方用几个关键词给他进行一个概括， 快，简便，容易上手，人性化建模，非常的快。网格的生成呢，瞬息就可以生成，点击 哎，一下网格生成键就可以立刻生成啊，几乎不需要等待啊，这个非常的容易上手操作啊，界面啊，各方面啊， 都是非常容易的啊，非常容易上手，非常容易掌握的特别的形象啊，相对来讲，这是相对 s 派克来讲，会建模的效率会比较高一些，那其实二次斯派克里面也有大量的这种相当于啊，活命令吧啊， 可以极大的提高建模效率啊，但是他的洁面交互啊和后处理的效率啊，尤其是网格生成这块，相对浮怂来讲，他的效率是要低很多的啊，他的模型的选择和各项的设定，由于借用了弗伦他的这样的一个求解器， 现在的设定也比较复杂，也比较麻烦啊，需要这个仿真工程师啊，或者说软件的使用者具备相对深厚的这种仿真软件理论的基础知识，才能够比较好的掌握 弗鲁森姆相对 sk 的关键的局限啊，或者说埃斯派克的一个优势啊，就是 sk 可以非常好的处理曲面，但是弗鲁森姆在这块非常的差，但是并不能说，并不是说弗鲁森姆 完全不能处理曲面，只是说他处理曲面的时候，他的代价非常的高啊。大家可以看下面这张图片，如果说一个斜板啊，在服务生目当中，如果说我们使用网格给他进行裂解，他其实是一个锯齿杖的一个东西啊，就是 这样的一个一个状态就列减完了之后实质上的描述，实际上软件识别到的就是这样一个锯齿状的一个板，那在 s 配合当中呢，由于他可以支持这样的一些斜面的网格，所以说软件识别到就真的是一个实体啊，下面尤其是 来看当中啊，这个非常有名的，或者说他的一个啊，具有优势的一个网格的啊，变体或者网格行驶就是 macet 网格，大家可以看到网格的数量也比较少啊，而且在大部分的区域呢，网格质量很好， 都是这种蒸焦型的，这种蒸焦型的网格对于求解啊，是第一是速度快，第二是残差低啊，是非常的好的， 但是呢，在鞋面的区域，他就又可以啊，使用一些这个异形的网格啊，来非常精准的捕捉到这种结构件的形状啊，所以是 splag 在处理曲面这块非常的强， 大家可以看这那个圆柱啊，在服务生活当中，圆柱的划分的网格，其实 大家细看的话，其实也是一个圆柱体，也是一个锯锯齿状的一个体，可以把最外围的这个这个网格就看成这个圆柱的边界啊，其实虽然这个边界在这圆柱的边界在这啊，比如说我们最上面或者说右下角这个位置啊，斜面看到 这个编辑其实软件并没有识别到，他识别到的是一个一个的锯齿状的网格，锯齿状的这样的一个啊， 一个类似一个柱子吧，一个啊，就相当于多个这个呃，四面体啊，拉伸下去形成的这样一个圆柱，是由多个点去实现的啊，那如果说从二维的角度上来讲呢，辅助项目相当于普铸造的就是一个多针形， 但是 s 派克这边呢，就可以几乎完全的捕入到这个远处的啊，外表面啊，是非常有效的，而且他的网格数量相对来讲是啊比较低的。 spard 呢，由于借用了弗伦特的这样的一个求解区，大家都知道弗伦特在这个 cfd 这一块，他的啊明确或者说理论的积点是非常大的，非常多的，所以说 spard 他的这个啊塔瘤模型的精度是非常高的。求解求解。这个塔瘤的时候， 在电子产品当中，绝大多数的流动都是团流啊，团流的，这个求解呢，一直是一个世纪难题啊，那 spark 在这一块在他的模型当中是比较丰富的，那伏尔萨摩啊，是相对来讲比较简单，那设置设置起来啊，对于设计者当然也是不能说是好事吧， 但是由于你没什么选择啊，所以说也简单化了啊，比较简单，也不需要太多的理论基础，但 spart 当中因为非常的多啊，那你选哪个很合适呢？这个数就需要这个仿真者呢啊，有比较深厚的理论基础才能 选择到非常合适的。在服务生活当中，你想选择合适的可能都没给你这个机会，因为他本来这个库里面很少 还有这个辐射模型的精度。辐射模型当中呢，辐射模型只有一个啊，就三种情况，一个别计算啊，不计算当然就没有辐射这个事了啊，不计算辐射啊，还有一种简单的就是单点的辐射啊，三个 red 点， 还有这个萨布丁白底的啊，就是这个细分面的这样的一个辐射模型啊，只有这两个，但是在 spart 里面呢啊，除了不计算之外啊，他有三个这样一个计算模型，其实就算是最粗暴的这个斯瑞菲斯图斯尔菲斯， 就已经相当于啊，在这个 s 派克当中，在福禄寿宫当中的一个细分面啊，这已经是比较粗暴的，像底下的这个锐吹型啊，和迪斯科这个福禄 生活当中干脆没有。 sbax 还有一个优势呢，就是他隶属于 snss 平台之下，他和其他的软件之间的这个数据传递非常的便捷， 比如说我对这个电子产品除了要做热仿真之外，我还要需要利用这个热仿真的结果对他进行结构用力的分析，比如说热用力 啊，或者说电池这块我们可以啊，比如说我们要算浇点热，那使用 wifi 平台是非常好的啊，我们可以使用这个还可以去计算的这种电池啊，这样的这些东西 对于普通的电子散热一般是用不到的，但是对于芯片层面的，这是一分析啊，尤其是随着电子产品的精度越来越高，那这个热印力这块对于电子产品的这个影响越来越 啊，其实安赛斯 spart 这块的优势可能会越来越明显，当然呢，弗洛萨姆这个由于被西门子收购之后呢啊，听说呢，也再去加强这块啊，也就是说不同 这个软件之间的这个数据传递啊，怎么样能够啊，利用这个啥仿真的热仿真的结果，再去分析其他的一些东西，比如说啊和结构硬力的藕和电磁啊这样 这些多方面的一个呕核啊，怎么去做？但是当前来讲，安塞斯这块的优势啊，他的平台的优势还是呃，相对于佛罗宋来讲，短期还是绝不可替代的优势。 那我们做一个总结呢，就是其实啊，弗洛塞姆呢，就是处理曲面比较麻烦啊，只能使用结构化网格，那辐射模型 单一，唐铃木型单一啊，计算的结果还不能与其他的软件进行交互。但是呢，我们一开头就提到了弗洛森姆的这个市场占到了百分之七十以上啊，他最关键的就是 简单，方便高效。对于初学者而言，对于热热设计的初学者而言呢，还是强烈建议使用弗洛瑟姆一个入口啊，或者说为一个练手的一个地方，为一个这个入门的一个仿真软件的一个点，因为不同的仿真软件之间，他们具体的思想其实都是完全一样的， 当你掌握了弗洛克姆之后，再去去了解 spard， 其实会非常快的就能够入手啊。但是在学习弗鲁索姆过程当中啊，由于需要的这个理论基础知识相对来讲比较比较薄一些，比较少一点，这样不会让这个过程变得过于枯燥。你面临的问题，弗洛斯 容错率是非常高的，但是 s 派克在这块非常的差啊，就可能由于一点点的设定不对，艾斯派克就直接完全不能计算，但是弗洛斯姆却可以。 所以说在这个过程当中，你的信心啊，或者说啊，对于这个房产这块的这个兴趣可以更快的建立，但如果使用 spart， 有可能遇到的问题太多啊，就会感到沮丧 啊，那个结论呢啊，我们刚才在总结的过程当中也基本提到了啊，如果说设备当中异性面啊，这个对散热有关键的影响还是使用 scispl， 如果一些面不多，或者一些面可以通过合理的简化消除，我们只合理简化消除呢，就是说消除或者说简化之后，这把这个曲面干掉之后啊，他对于仿真的结果啊，付出了对实际的效果啊，没什么 实质性的影响。那你可以用福禄寿。那如果说要跟其他的平台进行交互啊，目前来讲还是推荐使用 icss 派克 啊，最新的版本呢啊，也就是说应该是安赛斯十九点二吧，他已经可以保存成弗鲁森姆可识别的物体啊，可识别的模型文件。那当然弗鲁森姆输出的模型文件呢，也可以使用埃塞斯 sb 来进行识别。 所以说相互之间，软件之间的这种啊，绝对的壁垒正在逐渐的消失，所以说学哪一个看起来啊都没有什么太大的问题。 好，非常感谢，大家。再见。

master kim 二零二三如何设置默认的车闯刀库？安排 打开软件机床车床选择默认机床机床定义打对勾， 选择标准机床参数选择刀具材料库，选择工制滚动鼠标滚轮。 比如说我创建的我自己的宋小晖专用刀库，选中他打开这一块，他就会变成我的专用刀库。设定完毕，打对勾 勾打对勾，点试点试好，我们现在把软件关闭不保存，我们重新打开一次，看他是否已经设置成功。 下来我们随便创建一个道路， 我们在选择刀具刀库这里面点一下这一块，他就会显示宋小晖专用刀库默认的是人家机床自带的一个默认刀库。 学会了吗？学会了记得点个赞，关注我，进我粉丝群，带你学。 master kim 二零二三。

其次呢，是遇到了这个这个问题，网格划分在最后环节出现的问题，还有这个就是这个学员这两次一直出现的问题，这个问题出现的主要原因是什么呢？ 主要还是用了共节点网格，而且 pack 的结构相对来说比较复杂，网格尺寸及网格零件之间的优先记忆关系没有定义清楚。

哈喽，大家好，我是叶博士。上一讲呢，我们建立起了我们的模型，现在呢，我们就要对模型进行一下计算， 首先呢，我们在成流下进行计算啊，这里呢，我们用联络数啊，来给他一个速度值，比如说我们给速度取一个比较低的值，让他来呈现一个成流的状态，我们的住路管直径为两毫米啊，这个流体的话呢，我们就设定为水吧， 那么他的动力年度就是十个负五次方。呃，雷诺数呢，在两千以下我们才是成流，因此呢，根据这个判断的话呢，我们这个时候确定我们的流体速度是零点四米每秒 啊，这里我们计算一下啊，这里我们发现我们的计算立即报错了啊，这是什么 什么原因呢？是因为我们在计算过程当中，我们的时间不长，取的太大了，导致我们的库览数变大。这里呢就要提一下所谓库览数的概念，这是一个专门用来描述计算机求解过程的一个无量甘肃 库朗数的表达是是这样的，就是流体的速度与时间不长的成绩，除以我们网格的大小，如果这个数越大，比如说等于十，说明流体在一个时间不长里面能走相当于十个网格的距离，那么显然我们仅仅用一个网格是捕捉不了这个变化的。 一般来说呢，为了计算收敛，我们要求库览数要小于一，也就是说流体在一个计算时间部内流过的距离应该小于网格尺度啊，当然这个不绝对，流动越复杂，要求的库览数 就越低，这样才有可能得到解，总之呢，库览数越小越容易得到解，那这时候有人就动脑筋了啊，我把时间不不变，我网格给他画大，那这样库览数不就小了吗？啊，这样就不就能得到解了吗？ 啊，这个想法也是错误的啊，这里还是回到算法，这里面 cfd 呢，把流产切割为一个一个非常小的网格，但在计算过程当中呢，每一个网格里的数值呢，却会和真实的值发生偏差， 那么网格越大，这种偏差也就会越大，因此呢，你无法捕捉网格内部流体流动的细节，而这个偏差呢，会进一步的传导给下一个网格， 逐步将这个偏差继续放大。如果是这样的话，即使你用非常低的困难术他来进行求解的话，他依旧是发生的。那么为了 求解这个问题呢，我们就需要降低我们的库览数，我们回到我们的命令窗口啊，我们发现这个最大库览数已经达到三十几了啊，我们现在要改库览数，之前我们说了，我们现在只能改，时间不长， 那么呢，我们现在将他的时间不长缩小十倍啊，继续进行计算，这里呢，我们在 ctrl dk 当中进行一个设定， 那我们再来运行一下 proudly sweat， 这时候呢，我们就可以看到我们的计算是在正常的运行的啊，我们看到这里我们的库朗数最大是在一点 一五左右，那么这时候他的收敛性能就比较好了啊。现在呢，我们再来看一下我们的计算结果， 我们可以看到这个流体基本上呈现一个成流的状态啊， 这也是和我们这个雷诺数的这个团流判句是一致的，接下来呢，我们将雷诺数增加到四千啊，也就是说我们的路口速度提高到零点八米每秒，同时呢我们在 ctrld 的当中继续减小，时间不长啊，我们比如说设定为零点零二秒 啊，然后来进行秋季 啊，我们再来看一下我们的计算结果 啊，在这里呢我们就可以看到我们的计算结果明显出现了一个波动啊，这也就说明这里出现了一个川流啊，这也是和我们这个实际实验当中啊的结论是一致的。 那么我们现在呢继续来争当我们的雷诺数啊，我们希望将我们的雷诺数增大到八千啊，然后来来看一下在这种高雷诺数下面，他双流是一个怎样的一个情况啊？这个时候呢，我们继续将我们的速度提高到一点六秒啊， 那么我们再运行一下 啊，我们发现这个时候计算机他就爆错了啊，那这是什么原因？ 那其实并不是我们的设定有问题啊，那么关于这个爆出的原因分析，我将会在下一站中给大家进行介绍和分析。

大家好，那今天开始的话呢，我想跟大家分享的话是关于四大 c z m 这个软件的， 呃一些学习方面的一些心得机会，还有自己的一些出钱的一些经验嘛，因为自己的话呢也是刚刚入手这款软件呃，所以说 其实做这个视频啊，这个目的也是这样的，就是想着跟大家有一个共同学习交流的一个初衷吧。啊， 那我首先的话呢，我想跟大家就是说，呃扯一些题外话哈，就是说因为我自己可能自 前接触流体软件不多啊，啊？福润特也没有学过，那纯粹是一个小白啊，开始来学这个软件，那我感觉哈一开始可能就是说，嗯，从了解来看大家都说福润特可能是， 嗯比较容易入门，比较容易入手一些啊，是这样子，呃那我个人认为的话呢，实际上是搭 ccm 的话呢，呃不管怎么说的话呢，可能就是 对于初学者来说可能确实是没有那么容易啊，然后包括，嗯各种的资料啊，就咱们说的这个，呃比如说书籍资料或者视频资料的话 其实是不多的啊，那普遍来说就福润他这种啊就可能非常多了啊，这也是一个就是说我做这个视频的一个主要的一个原因嘛。啊嗯那 我主要是前期想把就是说自己做的一些呃前期整理的一些东西啊，给分享给大家啊，使得大家的话呢，希望对大家有所关注，特别是刚入门的啊。那我觉得首先 我了解一下呢的话，他们认为的话呢，就是在流体这个呃领域的话，流体仿真这个领域的话呢，嗯可能也是有所谓的这种鄙视链的啊，那么 这个比试练的话，首先就是最顶尖的哈，可能就是 open form 啊， open form 的话呢，它可能就是说比试的话是十大 c g m 的， 那玩 c 炸 c c m 的人呢，可能又鄙视这个玩 c f x， 然后 c f x 的人可能又鄙视玩这个 friend 啊，这个可能就是一个呃呃，不是很准确的一个大家的一个玩笑吧啊，但我觉得可能也是有一点参考价值的。那从现在来看，那么商业软件这几个软件里面，我觉得， 呃，十大 c z m 还是做的比较优秀的，也可以说是作为后期之秀，他还 是有很多方面，呃，可能做的还还是比弗伦特这些要更加优秀的啊，这样，但是的话呢，我觉得就是说，呃，不管怎么样啊，弗伦特也好， starcd m 也好，嗯， 就是说本质上你学这门课其实还是理论性要求是比较强的，所以说，呃，一种方法就是你从底层开始学，先学理论，再学软件实操啊。还有一种学习方法，就可能就是说，哎， 直接上手软件啊，边学实操啊，然后的话呢，边去了解这些理论啊，那我觉得第二种这种 方法可能对于咱们工程人员可能更实用一些啊。嗯，那么如果是说科研院校的啊，科研的这些人啊，可能我觉得第一种方法可能更合适一些啊，就是大概是这样子啊， 然后的话呢，关于这个软件啊，商业软件啊，特别是我还想扯几句啊，就是说，嗯， 目前来说，咱们国内的这种氛围的话，工业软件大家都知道啊，都是大多数都是国外商业软件的天下。 嗯那像 oppo form 的话属于作为开源的这种软件的话呢？嗯其实呃怎么说呢？就是说在国内还是呃有很多人啊，就是想 就是说是套壳的哈，套壳 oppo form 去开发一些国产软件啊。那我觉得这个这个路子其实无可厚非了啊。那因为我们基础可能是比较晚吧，所以说嗯这样子 也是可以的。但是我觉得抄也要有一个抄法啊。有个抄法的什么意思呢？就是说呃其实软件的 一个成熟的商业软件最本质的我觉得还是在于你这个细节方面啊。 细节方面是不是打磨的足够的让仿真工程是哎比较舒服的那种状态啊。也很可惜我自我感觉就是这么多年做仿真做下来啊啊 没有特别让我动心的一个商业访问软件就是能够做到说 真正的是站在这个工程师的角度啊，去去去全面的去解决这些问题，比如说像设计仿真一体化，像这种概念啊，其实都吵了很久了啊，那一直都在说这种对吧， 那你真正有没有落地呢？对吧？有的说可能有，但是很多其实都是做一科研的一种小案例啊，或者来做这个是没有什么太大的工程意义的啊， 因为你一旦涉及到工程复杂问题的时候可能根本就无解了啊，就是说这个的话效率特别低啊，然后呢有些是这样子，这个是没有意义的 啊。那我扯的有点远。那么就是说我觉得最主要的一个的话呢就是什么呢？就是 就就相当于是说你公寓上其实必先利其器嘛啊你这个选择这个软件其实一开始是非常重要的啊，非常重要的，如果没有一个很好的引路人的话呢？ 嗯，我觉得很多软件其实你要警惕的是一个营销陷阱啊，营销陷阱啊。 呃，这个的话呢，就是说我们可以看到啊，很多软件他你可能接触铺天盖地的是那种教程啊，什么都有啊，但并不一定是说这个软件就一定是很优秀啊啊，只是说他可能确实营销做的好，或者是他早期占领了市场，对吧？ 那么这个所以说我觉得作为仿真人来说首先视野一定要开阔啊，我觉得是这样子，不要觉得，哎，我好像用了这么多年伏润草很好用啊，就 觉得啊，其他软件都不入我眼啊，这个是不对的啊，这个不对的，我觉得要用开放的心态去去去去看，对吧？是这样子， 这是我的一个观点啊。这个另外的话呢，就是说，呃，我就把这个比喻成比喻成这个杀气来说，对吧？把反正软件比喻成杀气来说，对吧？ 那我们刚刚说的所谓打磨细节是什么意思，对不对？就是说工具软件非常多，对吧？ 嗯，工具软件非常多，你怎么用，对吧？那可能是个人水平是有差异的，但我个人觉得就是说你这个产品本身，对吧？你就是工业软件本身，对吧？那也是， 对吧？就像你比如说是你用用刀杀人跟用这个枪杀人，对吧？你可以说，哎，都可以，都都都能实现杀人的目的，对吧？对吧？那你这个 这个哪个更有杀伤力呢？对吧？是不是哪个更快呢？是吧？这不是总归还是有差别的吗？是不是所以说这其实就体现在所谓的细节上啊。嗯，感觉 来看的话呢，嗯，目前来看我觉得就是说，呃，西门子 在整个工业软件里面我觉得是做的还是不错的，还是不错的。嗯，实际上他的一个硬件跟软件的这些， 呃结合方面啊都做的还不错。其实做是做的还是相对来说，呃，是做的应该说是做的最好的，我，我接受下来是做的最好的啊，当然我现在最刚刚入手 ssm 来说，我觉得也。嗯嗯， 还没有资格说这个软件。是就是说，哎，一定也是说比否认他会比其他软件更好啊。这个没有这么说啊，但我觉得 就是从目前的初步掌握的程度来看我就对了，就是他里面涉及到很多一些技术，我觉得还是比较走在还是比较前面的啊， 不管是多面体技术还是什么包面技术啊，什么，对吧？这这个大家后面学了之后就清楚。 好，我们闲话少叙啊，其实已经直接扯了挺多了。这个为什么扯这么多？其实因为是什么？就是我要强调一个，就是说我们不能一上来就是说 看网上一搜啊，就说，哇，哪个软件好像资料很多哎，有些人说，哎，这个软件很好，你我们不能盲目的去选择，我们一定要有自己的一些，对吧？ 更加开放的一种视角去学去选啊，选择其实有时候是很重要啊，我们说 我印象中有一些软件其实好像入门很简单，但你真正在要爬坡其实非常难，这其实涉及到一个学习曲线的问题啊， 你投入很大很多经历啊，学了半天面向工程问题的时候老是出问题，对不对？那这个软件其实本身来说其实就不友好啊， 所以说，然后我们现在具体来看一下，就来看一下这个软件啊。那我们我之所以说是实战片，是因为是这样子， 我我的想法是说在这之前的话呢，我其实还是呃想做一一系列一个就是，呃关于仿真方面的啊，不只是流体方，对吧？关于仿真方面的一个，呃成体系的一个一系列的 这个思想，思想性的一些文章啊，思想性的一些视频，所以说目前还在整理，还没有出来。那我们现在先看这个实战片的这一块，因为这个的话呢， 呃，首先我们就说基于这个学习方法来说，首先你就是要什么要找到你的学习标的啊？学习标的，那刚刚也说了，对吧？就是实打实 g m 的话， 他，嗯市面上的视频也好，书籍也好，是相对比较少的啊。但是的话呢，他的官方其实这个帮助体系是非常完备的啊，他整个官方案例的话都有一百四十个好像是 啊，一百多个吧，反正是一百多个这个官方案例视频啊，然后帮助文档是中文的，帮助文档也是，对吧？所以他整个体系来说都是做的很好。呃，这也其实体现了这个一个 一个成熟的工业软件啊，必备的这个东西啊，我觉得，但其实很多软件其实都还没有达到，但那你能说这是工业软件吗？对吧？其实说白了其实就是还是学院派的一些软件啊， 学霸软件营销包装一下，说是吹牛，说是工业软件的，这我觉得很多软件是这样，你作为成熟商业的工业软件，你起码对吧？你帮助体系要完善吧，对吧？对不对？ 那刹车 cm 他就沿袭了像这种 ug 啊， nxug 这一个体系啊，就是也是一样类似的，就是什么他的帮助体系非常完备，而且是中文的啊，是是中文界面 开始，然后帮助文档也是中文，这就是非常友好，便于我们学习，对吧？这个也是这对吧？就是说你看很多软件其实做不到的，然后再 提一个题外话，就是什么意思，对吧？就是说更为什么说西门子的 m x 做的非常好，什么意思呢？对吧？我们用这么多仿真软件用这么多年的啊， 我用了这么多，没有一款软件说是支持中文的命名的，支持中文的目录的啊， 可能也支持中文命名的，也有可能支持中文目录的啊，但是全部都支持的还是非常少的，非常少的基本上很少很少见。那像 ug 的话，他就是全全中文都支持啊，这个是比较 重要的我觉得，那我用下来像是大世界 m 里面也是这样的啊，我们去看的时候会发现，呃，很多案例啊，他都是一 英文的，对吧？那我们在网上看的时候，我看了这么多，也是的，很多的话呢，他也是沿用这种习惯啊， 其实里面很多这种，比如说零部件什么，你命名什么都可以用中文了，像是他是 gm 里面，但是很多人他已经转不过来了，就是他录视频录教程的时候还是我看好像他们操作都还是用英文的啊，这个其实就是一种我觉得要 咱们工程师要转变的一个方面，对吧？好，我们先话不多说，对吧？但是已经说了，也说了十五分钟了，那这个话我们就先，呃，讲到这啊，那我们 下期具体的来看啊，十大 c c m 这个软件。

大家好，我们今天呢来讲一下 c c m 跟 m c m 的联合仿真。首先呢，大家都清楚 c c m 跟 m c m 各自的一个作用， starccm 呢，是用来做三维热仿真这一块儿，这个软件在电池热仿真的行业，在三文电三维热仿真的这个行业里呢，绝有绝大多数的从业者使用的都是 starccm 这样。另外 mcm 呢，是我们 m 四五呢，是一款非常优秀的那个异味纺织软件，它跟 star c x m 都是功能非常强大的通用性纺织软件， 一个注重于三维，一个注重于一维，然后他们两个联合访，这个主要目的呢，其实就是 是留守互补。 star ccm 呢，能够体现三维维度的换热以及计算。 mcm 呢，能体现一维维度的，而且是高精度的电池产热以及对应的热管理策略的执行。当然也有同学会问，那么我通过 star ccm 能不能实现 电池的成人计算或者输入管理策略执行结果是可以实现的，只是说存在一定的难度。 这个呢，如果有的同学不想使用 m c m， 那么通过 star c c m 是可以实现这样的操作的，只是说实现的过程会稍微麻烦一点， 并非说不能实现。其次，也可以通过 mcm 来计算电池的产热，这块 mcm 也能实现电池的热管理，计热管理方面的一些仿真以及计算。 然后第二个我们来说一下模型的架构部分，模型的架构部分呢， star c s m 呢， 能够体现的能够体现出我们的 cad 的数目， mcm 呢，能够搭建出我们电池产热的模块以及热敷类的计算模块。然后我们来看一下 mcm 在这个模块中的一个 作用。首先呢，大家可以看到这是我们之前做智能仿真的一个案例， 在这个案例里面呢，首先第一部分，这是我们的一个工况转化的模块，这个工况转化的模块呢，他将实现了一个什么样的功能呢？第一个 我们先实现了一个充电功能，当充电到 soc 某一个值之后呢，然后静置，静置之后呢再切换到方便我们。在这里呢实现的功 功能呢是 soc 从三十到八十进行充电，然后充电到 soc 八十之后呢，静置，静置六百秒，静置六百秒之后呢，然后按到恒功率， 按照恒功率开始放电，按照恒功率开始放电，这个模块所实现的功能呢就是它。 然后其次呢，这是我们的内组计算模块，可以通过我们的 d c r 来计算出电池在不同温度下不同 soc 的一个内组，这是我们的容量，通过容量积分来换做来换算出 soc 的一个模块， 这是我们的电压计算模块，电压计算模块呢，使用了 o c v 加 i r 的形式来计算这里的输入电压。 然后呢，其次最重要的是我们这里的一个偶和模块，偶和模块呢，在这里大家可以看到，我们用了这样的一个偶和模块来实现 m c 某跟 star 的一个相互交互，然后在这个偶和模块里面呢，我们一共有五个这样的数据交换点， 其中一号端口跟二号端口代表着 star ccm 输出的两个数据，这两个数据呢是由 star ccm 输出给 mcm 的，第一个是电池的温度，第二个呢是冷板出口的一个过热度。 其次三号端口，四号端口，五号端口是通过 mcm 输入给 star 的三个数据，第一个呢是 mcm 计算的电池的产生量，然后第四号端口呢是 mcm 这边输入给 star 的一个蒸发温度，五号端 口呢是 m c 某输入给 star 的一个流量，是质量流量，然后这个质量流量呢通过过热度以及最高温度来进行一个取值，实现最终质量流量的输入。 那接下来呢，我们给大家讲解一下这个模型的一个搭建。首先呢最重要的我们的 oppo 模块， oppo 模块呢，我们在这里面直接搜 sim simply， 直接 social solution 仿真部分就出来了。出来之后呢在这三个里面呢，我们选择中间这个模块就行，选择之后呢拉出来这个就可以了，可以之后呢大家看一下，我们在这里呢可以右键选择我们的动态模块， 然后在这里通过增加端口数来实现我们对应的端口。右侧呢我们在这里有两个，左侧呢有三个端口，选择二跟三就行了，这样的话左侧跟右侧端口数量就是一一致的。其次呢就是把我们对应的端口给他输入进来就行了， 比如说我们在这里电池的产生量，我们就直接从这里输入接过来就可以，然后蒸发温度接过来，然后我们的这一块只要流量这一块接过来 就可以了，然后我们的过热度输出的接出来，然后呢电池温度输出的接出来，大家看一下，这样就可以了。其次这个接完之后呢，有一个很关键的 就是我们大家会意识到就是我们 m c 我们跟 spa 之间怎么实现数据的交互，或者说实现数据的识别，我们呢因为这里已经搭完一个，我们把这个给删除掉，用原模型来给大家讲解一下， 我们进入到子模型，然后进入到参数模块里面，在参数模块里面，那我点一下他，点一下他之后呢，大家可以看一下，在这里面有一个很重要的， 在模式里面呢，我们要选择服务器，在服务器里面呢有一个节点，节点这里是默认是六万，但也需要注意一下，六万这个节点非常重要， 当 c c 某个 m c， 我们的数据识别呢，就通过这个短口号六万来识别，比如说我们同时打开了十个 m c 么？同时打开了十个 star， 那么这十个 m c 姆跟十个 star 的数 相互识别呢，就是通过这单口号来识别的，所以说六个 star 跟六 m sim 都必须有各自对应且不同的单口号，比如说从六万到六万零一到六万零九，每个每一个 大家都有，或者每一个 mc 五都有一个端口号，这样的话通过唯一的端口号来相互识别配对，就能够实现数据的相互交互了。其次是这个时间，这个时间的话我们可以可以理解成四大 mc 五数据交换的一个时间，这是在 mc 五上的设置。其次呢我们返回到 star 里面， 在 spa 里面的设置呢，首先我们要知道两点，第一个我们在 m c 里面实现了跟 spa 的哪些数据的一个交互，大家看一下，我们在这里面实现了第一个电池的温度的一个交互，第二个过热，过热度的一个交互， 电池温度的交互呢，其实就是体现在电池模型上面，所以呢我们要在电池门双击电池模型，在电池模型里面呢选择协同仿真跟 mc 模，我们先把它关掉，关掉之后给大家再讲解一下， 大家看下这是我们正常设置的，在这正常设置基础上呢，我们要选择协同仿真 mc 模，然后它会自动选择到显示五和这个就可以了，然后其次是我们智能记忆的模型，在这里我们要选择协同仿真，选择 mc 模， 然后显瘦和是自动选择的。选择完成之后呢，这里呢就会出现一个外部链接，大家看一下这是外部链接，是我们已经选择好的，我们在这里讲解呢重新新建一个，重新 新建一个链接，我们选择 mc 和 m c 我们的链接，然后在这里呢大家看一下，我们打开之后呢有这样几个，第一个是导入导出的厂，第二个是导入的厂，第三个是端口，首先呢我们返回到 m c， 我们看一下 一号端口跟二号端口是由 star c c m 导出的场， star c c m 导出的场的话，我们就在这里选择它，然后右键，然后选择它右键。第一个呢是电池的最高温度，我们选择到我们在报告里面已经建立好的最高温度即可 选择最高温度，我们同样的把名字给它改一下 t max， 然后呢其次是过热度 s h， 这样就可以了。其次是导入的场，导入的场呢一共有三个，我们各自建立一下，建立完成之后呢给大家详细讲解一下，第一个呢是我们的电池产量，怕我命名成 power， 第二个呢是我们的蒸发温度， 我们就 t m 吧。第三个是我们的指导流量，就是 follow， 然后大家看一下我们在这个经历的过程中呢， 下面的标量长函数里面呢，都有一个对应的，都有一个对应的函数，大家看一下这里面呢是端口三，这里面是端口四，这里面是端口五，然后最高温度是端口一，我们在这 这里可以看到最高温度是端口一，然后过热度是端口二，这个端口号呢一定要跟 m sim 里面这个保持一致，这个也是通过端口号来识别五个数据的一个相互对应，并非说通过名字来识别， 所以呢大家在输入在建立的时候一定要注意，所以说我们在这里建立这个函数的时候，就先从导出函长这里开始建立的， 在 m c 五这里面呢，我们可以把这个偶和模块当做 star c c m， 把它当做 star c c m 之中很方便理解， 它当做 style c c m 之后呢，可以可以理解成这是我们在 m sim 里面计算的数据， m sim 里面计算的数据呢，导入到 star 里面，然后 star 里面计算的数据呢，再导出来到点到 m sim 里面，通过这个呢就很好识别 理解这一块，然后来建立这个场，然后我们通过导出场里面建立。当然也有的同学可能会把这个数据做错，做错了之后怎么改呢？就比如说我们把导出场把温度建成了二号端口，那么二号端口怎么改回来呢？我们在关联端口里面把 对应的端口改成对应的端口就行了，最高温度改成一号端口，然后过热度改成二号端口，然后温度改成四号端口，这样改完就行了，这样的话他就可以一一对应了。 其次呢就是我们在纸里面有一个连接设置，连接设置呢，这里有个端口号改六万，跟 m c 我们保持一致就可以了，这样的话整个模型从前到后就是关联起来的。然后呢我们把我们把这一个删除掉，删除掉 之后呢，我们在这里已经建立好了这一块，我们可以呢在这里给大家演示一下它整个的联动过程。首先呢我们返回到 mc 里面，进入到仿真模仿真模式里， 在仿真模式里面呢，如果要联合仿真，首先 m sim 必须用心起来，在 m sim 里面呢， 在 m sim 里面呢，首先第一个我们在这里面点一下启动 on sim 启动之后呢，我们在 spa 里面呢，我们在这里点一下运行，然后注意观看观察下面这一块， 大家看一下这里有一个很重要的信息，这里 啊软件在这块有崩溃， 但是这个信息是联动成功的，大家看一下这里呢有一个很重要的信息输出，就是这一块，这个呢就代表了我们 m c 母跟大 g 的一个数据的交互量，就你可以通过这个来判断是数据是否交互。然后其次是这里 这一句话，连接成功，连接成功意味着 star 跟连接成功，意味着 star 跟 mc 们之间的数据是正常交互的，然后交互成功之后就可以计算了，因为我们在这里因为内存电脑内存原因，所以说软件崩溃了， 整个流程就是这样，然后我们今天呢就先到这里，需要模型跟详细材料的的同学可以下来之后再私信找一下我们，谢谢。

在较低的计算硬件投资下，更快地周转时间是利用计算流体动力学 c f d 模拟来实现高效产品开发的持续需求。 西门子数字化工业软件公司的 same center step c c m 加二零二二点一软件的新功能使您可以在集成仿真环境中更快地对当今产品的复杂性进行建模。 图形处理单元组将让您以比以往更快的速度运行仿真。与 cpu 相比，每次仿真成本显著降低。 新的加速技术利用了 nvidia 的 a m g x 求解器，支持具有众多端流模型的稳态和非稳态密度流的分离，这使得空气动力学 c f d 工程 时能够大幅提高他们的仿真效率。随着该版本的发布，开启了 cfd 仿真加速技术新时代的大门。随着新能源电动汽车的日益普及，使得汽车气动升学成为确保乘客舒适度的关键领域。 借助 sim center 仿真软件，我们可以更容易地设置带有进场观察器的声源，例如后视镜，并快速一致的运行。气动声学仿真 protect convective wave 扰动对流波造声计算模型能够使用更粗的网格和更大的时间不长来缩短周转时间，同时以最小的用户工作量提供准确和一致的结果。自动化的工作流程是确保可靠和可重 重复的 cfd 模拟的关键，并为组织内部的用户提供一致性。借助 simsanter 仿真软件将仿真模板的概念形式化，这使得共享和部署完全自动化的工作流成为可能。 确保一致使用最佳实践，并使模板用户立即高效地专注于设计更好的产品。 密封、电圈、阀门和喷嘴等应用意味着流体结构相互作用。 f s i 与固体之间的机械接触。借助 simsenter 仿真软件，您可以在一次仿真中对涉及弹性体、机械接触和 f s i 的应用复杂性进行建模。 这为解决广泛的工程问题打开了大门，而不必牺牲仿真宝真度。 为了应对电机设计的复杂性，电器和热工程师能够在他们的仿真领域无缝工作是非常重要的。 在 same center 仿真软件中，我们通过导入包含 same center speed 和 same center motor soft 几何形状和材料数据的电机设计文件来简化电热仿真，再加上藕和电磁穴与供热传热模拟的能力， 致使您能够以高精度对电机的复杂性进行建模，并以最少的工作量设计出卓越的冷却解决方案。 sim center 仿真软件始终致力于用户体验、求解速度和精度解决方案。覆盖上述只是新版 sim center 仿真软件其中的一些料 亮点，他们将使您能够比以往更快地设计出更好的产品，将当今的工程复杂性转化为竞争优势。如若想了解详细的、全面的新功能，也欢迎与我们取得联系。
