revit怎么创建两个参照平面
本章节的主要内容为创建形状的基本方法，其中共分为十个小节，下面我们从第一节 两种不同的形状创建方式开始学习本章节的具体内容。新建概念题材，选择工具题材打开。 首先我们进入到这个工作体型的一个创建界面中，我们看到该场景视图中有两个参照平面，这边一个中心，左右， 这边是更新，前后有两个通道平面，然后这边是有下面一个标高，标高一 只有一个，我们可以根据自己的需要再去进行创建，默认给到的是三位师徒是从东南角向西北角方向去观察的，这是我们默认进入到的一个市场影视图中。 接下来我们打开楼层图面，我们来创建一下形状，创建形状的时候，我们发现这里是有绘纸 复制的时候有这个模型线和参照线，这两个有模型线和参套线。首先我们选择模型线去复制一下，选择矩形， 画一个矩形的框，点击一点拖断，点击另外一点，画一个这样的矩形，然后接下来我们画一个圆形， 点击第一点拖拽，拖拽出一定的距离，再次点击画出一个圆形，按两下 eic 退出当前面积， 这样我们就完成了一个矩形和一个圆的一个位置，都是使用模型线去恢复， 现在我们选择框选一下，框选一下，选择之后我们复制并复制，你点击第一点，点击第二点，复制一下，将我们画的矩形和圆形复制出来， 复制完成之后我们再次框选，再次进行复制，向下复制，复制完成之后我们 将绘制已经绘制好的这些，在水象画中有一个试参照线，将它勾选上， 将这几根线都变成参照线来说，他和我们直接点击参照或者主形，这样 对比出来的效果是一样的，他们在免费推出这样的效果是一样的，可以看到他们线的一个颜色都是一个紫色。 当你选择的时候，鼠标放在上面，可以看到有相应的工作评论出现这边，嗯，这边就能通掉。 谁说我们的模型线和参照线是可以互相转换的，通过勾选，这边是 手相当中是参照线后面的一个选框，通过勾选来进行一个切换。现在我们会对的是上边的是模型线，下边的是参照线，接下来我们看一下他们之间生长形状的一个区别， 我们还是回到三位师徒，三位， ok， 进入到这样一个三位师徒中，你可以看到他们之间的颜色是不一样的。这边模型线，模型线 上，这边我们刚才在上面复制的模型线是黑色的，参照线是紫色的，切你的参照线上边，把鼠标放到上面，可以看到会生成相安的参照平面，参照平面用 tteo 键进行切换， 被切到不同的参照平面上看一下，这是我们的一个区别。接下来我们利用他们生成形状， 选择矩形，这边现在都是我们选项选择它，点击创建形状，我们创建实心形状，点击 他直接创建出一个矩形出来的一个矩形，且上边是一个容量型，默认上面的高度是五千这样的一个距离。接下来我们选择圆，选择圆创建形状，同样创建十分， 点击穿戴形状之后，我们发现这边有两个选择可以选择，第一个是圆柱， 圆柱，第二个是球体，我们先选择圆柱，点击分离出一个圆柱，可以看到这边上面也是亮相的能量高度也是五千， 现在我们在这边选择他这个矩形框，点击创建实心，直接穿进出矩形没有问题，这边我们选择这个圆，创建实心形状， 接下来我们选择球体，这样创建一个不同的情况，接下来我们创建一下参照参照线生产的情况选择，注意我们在选择的时候一定要选择到四根，四根，有的同学可能会选择到一根， 选择到一根，这样是不可以的，这样生成出来的形状做合适，在这边是一样的，是生成的要举行的，我们要选择到四根，如果没有选择到，我们就按 t 点进行切换，点击选择同样创变形状， 创建实心情况，点错了，我们选择创建实心情况， 在创建的时候我们发现这边他也有两个选项，我们在这边创建这种园的时候是一样的，这边是一个长方体，我们先点击 这边，我们再次点击上传下是新的，我们选择第二种，就是生成了一 个面，生成了一个面，通过这个矩形框生成了一个面，那接下来我们这个圆同样点击行动，创建实心，行动它也有两种方式，第一种是圆柱没有问题，跟上一个是一样的， 这边我们选择创建型号，创建实心的选择第二种方式，这边创建出来的就是一个片，也就相当于一个面，通过鱼儿生成一个面，我们可以发现他们之间是有一些区别的， 这边的模型线他是可以生成圆柱和球体，而这边的参照线他只能生成这个圆柱和面，圆柱和面包括长 长方体表面，我们再看一下，我们选中这个长方体，有参照线上面的长方体，那么配过去切换，切换到整个形状点击，点击之后我们对他进行隐藏， 在这边眼镜的位置边是隐藏，隐藏图片，点击隐藏，隐藏掉这边同样的特别点，切换到整个形状， 再次隐藏涂匀，我们发现同样是隐藏这边参照线上面的形状，隐藏之后他还保留了之前绘制的一个参照线，而这边模型线就已经随着你的模型一起上成 形体，他已经消失了，这是他们之间的一个区别，如果我们有需要说这边还要继续生成其他的形状，不能向下再生成一个长方体，我们可以选择利用参照性， 因为上传上面的形体之后，他还是保留到这里，我们还可以利用他再次继续生存形状。 接下来我们再看一下这边，我们选择到他的一个边，边上的面，嗯，特别紧切换一下，点击选择，选择完成之后，可以看到这边是有一个碎 点，一下这边点击之后，我们发现这边他是没有锁的，他们的区别就在于这边有锁，这边没有锁，为什么有锁？因为 这边他是由参照线，参照线生成，参照线在这是给他的一定的约束，对他有约束作用，所以说这边是有锁的，这是他们之间的一个区别。现在我们将他们隐藏的图片都显示出来，重设一下， 这就是我们模型线和参照线的一个区别，刚才我们还用到了一个忽略的门，就是将锁绘制的形状进行一个复制。 在我们进行操作的时候，我们经常会使用到一些面料，在进行面料使用的时候，我们可能一开始不知道该面料该怎么去使用，比如说这边的一个复制里面，我们把鼠，我们可以把鼠标放 到这个面的上边，面的上会出现相应的一个文字以及图像来描述该面的是怎样去使用。 但是我们会发现自己的电脑在使用的时候，有的可能有个空调，他是放到上面立刻显示，有的是没有立刻显示，是停留一秒钟或两秒钟的时间才显示出来。 这个设置是在我们的大拉下边，在选项， 在我们的用户界面中，这边有一个工具提示助理，刚才所出现的一个文字和图像都是工具提示助理， 我们在这里将它调节为高，让他能立刻出现这样的一个提示以及动画或者是图像来提示我们该面临是如何使用的，这是这里接下来我们看一下 在祖宗，在祖宗的一个使用。 在概念题中，我们是先创建了相安的线，利用线去生成相安的形状，现在我们先建一个足，我们选择 这样的一个图样的工具，长规模型打开，打开之后那让我们进入到的是一个楼层平米，刚才概念体能 进入到的是一个三人师徒，在我们的楼层平面中同样也有两个参照平面，一个是中心前后，一个是中心前后这样两个参照平面。现在我们看一下在组点去创建这样的一个形状， 我们发现在祖宗创建情况是提前预设的，有几种形状的一个创建方式有拉伸、融合、旋转、放样、放样融合，以及相应的空心情况，空心的拉伸融合，旋转、放样、放样融合这样的几个命运， 现在我们点击拉伸来简单看一下命令的使用，在我们族中是先选择先安的一个命令，再去绘制新的形 去生成，我们同样会这一个举行举行再会这一个，点击， 点击对勾完成对面，然后进入到三维实图中，然后找到实图与双击，调整一下实图的一个角度，可以看到这样生成的一个形状， 我们选择形状编辑拉伸，再次对他进行重新编辑编辑 我们一开始的时候是先选择这样的一个拉伸面膜，然后系统识别到我们要做一个拉伸，做拉伸的时候我们要做一下拉伸的一个轮廓，这样的一个相对轮廓，你可以控制多个轮廓， 多个轮廓来完成这样一个拉伸，完成拉伸之后，我们点击对勾完成这样的一个拉伸，把拉伸的一个高度，比如说他的一个拉伸终点是一个二百五十的一个距离，起点是零， 我们进入到先生的另一个部分分享前面这边参加标标，可以说在零的位置上向上拉伸，在二百五十的一个距离， 这是我们的一个拉伸。好的，本小杰到这里就介绍完了，请各位读者查看配套文件，三点一对比操作文件。
粉丝315获赞525
相关视频
00:33查看AI文稿AI文稿ravage 中的参照平面竟然还有这些操作？在 ravage 项项目集足中，参照平面都是我们常用的参照，十分重要。我们可以在建筑 参照平面中直接点击创建，也可以点击拾取，通过输入偏移量来创建。也可以对参照平面进行命名，以更好的区分参照平面。当然 也可以选中参照平面，点击创建星子类别定名，更改颜色，对参照平面进行颜色及线性区分。
160BIM日技

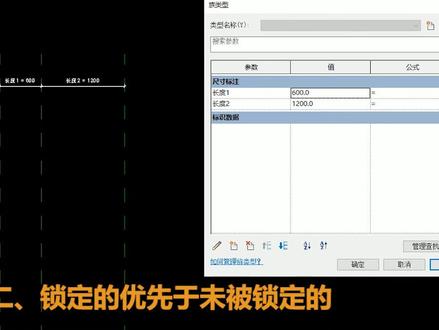

00:39查看AI文稿AI文稿rabbit 参照平面之间的优先关系一先创建的优先于后创建的。在 ravage 中，分别从左到右依次绘制三条参照平面，并分别添加参数改变参数，可以看到后创建的参照平面进行移动，因此先创建的优先级别高。二 锁定的优先于未被锁定的，把刚刚优先等级最低的参照平面进行锁定。在改变参数，可以看到刚刚优先等级最低的参照平面被锁定后，优先等级变成了最高。因此在第一条优先等级上，我们可以通过第二条来进行改变。
68BIM日技

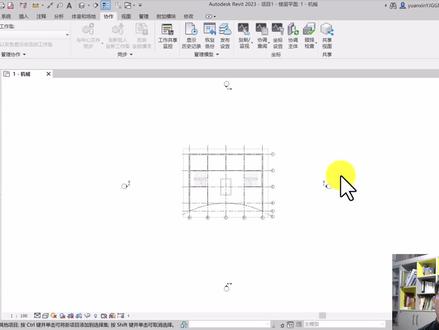

04:27查看AI文稿AI文稿好，我们这个视频给大家讲一下啊，如何创建这个，嗯，机械 样板里面的这个楼层平面图啊啊，或者其他的相应的平面视图啊。 因为大家上一个视频，我们给大家演示，我们复制了这个标高哈，然后我们可以看一下哈，现在这里有呢，一标高，一二三四五，然后五个标高，那应该对应的 有，像浏览器这里应该有五个平楼层平面视图，但，但是我们可以看一下天花板平面视图和。呃，楼层平面视图只有两个，那我们应该怎么办？我们应该和之前这个建筑建模一样，我们应该去创建或者添加平面视图，我们点击视图选项， 然后在平面视图这里我们先创建楼层平面，然后这个是缺少的三个楼层平面，我们可以按住 ctrl， 然后同时选中三个，然后点击确定， 然后大家可以看现在已经创建了这个三个标的。呃，那个平面视图啊，好，然后我们再来，可以再给大家演示，我们也可以创建天花板投影平面哈，然后我们也可以， 然后确定，嗯，然后这里呢？哎，我这里想给大家演示的就是这个，就是我们在项目浏览器这里，大家可以看出现了一个，这个就是这三个楼层跳 天花板投影平面图呢，他被放在了另一个文件夹下面，然后出现了问号，这个是什么意思呢？这个就是我们的这三个视图呢，他归的类呢？ 他现在是或者归程啊，我们这个里叫归程，然后他呢？嗯，是协调，我们要把它归到这个 机械，然后 h y 里面呢，我们就在这个属性这个地方啊，我们找归程，然后归程这里呢，我们把它调成机械，这是归程，然后还有子归程这里呢，我们要把它调成 h y， 然后 大家可以看这一个英文，然后我们再把这里的归成这里啊，从斜调调成这些， 然后把子规程呢，我们把它调到 h y， 哎，然后他就再把这个协调机械保持规程 h y， 好，然后这样呢大家可以看，然后那个问号呢就不见了，协调也不见，然后这，这是一个，然后我还要给大家演示的一个就是， 嗯，在这个设置完这个平面视图之后呢，我们还可以提前做一件事，就是我们在这个点击激活这个窗口，然后我们到属性这里来找这个 样板，视图样板，然后现在呢这个标识数据这里哈，这个视图样板这里啊，大家点击一下他现在是无， 然后我们来再来看一个，这个我们来看标高三哈，然后我们再来看，哎，这里就出现一个问题，大家看一下属性这里，他现在这个视图样板现在是机械平面，然后我们把它点一下， 等一下我们要把它改成无，我们先取消哈，为什么呢？因为大家看一下，点击看一下，这里就是下面这里呢， 这一块啊，他是不能用的，为什么呢？因为就是这个石头样，他把我们这些功能呢都给锁住了，所以我们要 激活这些功能，我们就必须到这里来调整这个机械平面，然后我们把它选择无，就是把实图样板啊，选择无，然后我们确定，确定了之后，然后大家请大家看 这些功能，我们就全部给激活了啊，然后我们就可以很顺利的编辑这个，是我们那个新手啊，一开始在机器建模这里啊，会遇到一个很困扰大家的一个问题。
30张元新
05:59查看AI文稿AI文稿清雅程老师，广州拿多支小蛮腰怎么举仔？创建标高立面是图，动力面，创建参照标高，输入高度二百八十米，回车中心前后这个参照平面调整高一些。 创建参照标高片一直一百七十米回车。创建十米 高层四百六塔尖的高度一百四十米回车。标高标头是可以替换的差用载入足建筑。标高标头， 标高标头上标头，打开，选择标高，编辑类型，调整符号上标头应用，确定楼层平面。标高一， 模型椭圆，长轴四十米，短轴三十米，手层可以给他旋转四十五度转折，椭圆旋转，定义到这个位置，记准边往左侧旋转四十五度回车。 标高二在这里面呢，标高二看不到参照平面。最简单的做法，创建参照平面，补两个参照平面和中心左右呢，让他约束起来就行， 是最简单的方法。标高二就能看到参照平面了，通过模型线拖圆拖圆圆心，长轴十五米，短轴十一米 椭圆旋转三十度，选择椭圆旋转，旋转中心定义到这个位置，旋转三十度回车东，里面是图，看这个位置也是一个椭圆。通过创建模型线把三维捕捉，可以勾选掉两层层高十米 画一个高度多高呢？十米画一条直线过来点模型键，点圆画一个圆，圆的半径是多少呢？多个五十四 回车电模型电直线，在这画个直线，这部电可以把这些呢就给他删除了。 选择直线点移动，直线的中间选择直线点移动，往下移动，那五米五 m 回车参照平面，在这画一个参照平面，模型线就可以删除了。创建设置，拾取一个工作平面点，拾取平面点，确定拾取这个斜面 三维仕图打开就行了。显示查看器拖圆长轴，长轴改成二十七米，短轴呢？二十米 动力面试图调整椭圆的位，进入动力面，椭圆是在这点一下移动椭圆的中心， 捕捉到中心轴线的位置点，试图散位，试图按住 ctrl 键选择这三个形状，创建形状，实心形状增成了广州塔的塔身，咱们 再把塔尖画出来就行了，现在绘制一下动力面，试图创建设置，拾取一个工作平面点。拾取拾取这个工作平面，暂未试图，暂未试图打开这个试图查看器，绘制一个圆，画一个圆， 调整圆的半径五米，回车，确定关闭查看器。动力面，试图选择他临时隐藏图圆，选择这个圆， 捕捉到圆的中心，移动到这个轴线上，这个圆的位置就是对的，通过啊。点模型，点直线，点这个位置 延伸，选择这个参照平面，选择这个直线，延伸过来，点直线，这一段给他画上去，画成一个三角形 参照线作为旋转轴。试图三位试图，按住 ctrl 点，选择上面的参照线，创建形状，实心形状。动力面试图拾取线，拾取这个参照平面。编直线可以在这边补一个直线就行了。 选择这个模型形状，创建形状，空心形状，进入南北里面，改成线框模式，按 table 键选择这边，这个面可以往这边拖转。试图三位试图，咱们看一下 修改剪切，取消剪切，选择塔深，选择这个空心，选择塔尖风格。表面有网格是五个，微网格呢也是五个，这边也是可以给他创建的分 表面右网格是五个，微网格同样是五个，按特步键选择整个实体，可以直接在这添加材质，选择玻璃，可以在这新建一个材质，在这选择玻璃材质底部的小蛮腰风格，表面 五十个，微网格十五个。这边这个塔身呢风格表面有网格五十个， 微网格十五个，十五个。现在呢可以给他展用一个足插入展用足足欠满足打开，选择这个网格，这里向表面表示，把节点给我转向去。这边也可以啊，选择这个网格，表面表示 点节点勾上去创建，放着构建，在这放置一个构建，看一下他有什么变化，选择这个构建，重复小蛮腰就给大家绘制好了，小蛮腰的创建学会了吗？

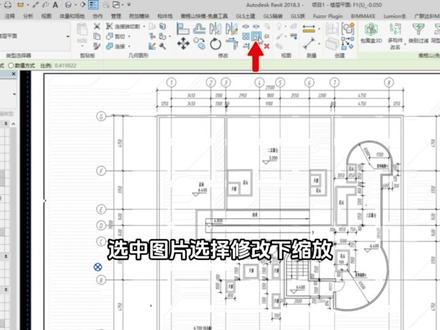

00:36查看AI文稿AI文稿变等级考试只有 pdf 和图片，如何导入 river 快速建模并等级考试没给 cad 图纸，如何快速导入 river 提高绘图效率？马上安排，打开 river 软件，点击插入，选择图像，导入试题图片，选中图片，选择修改下缩放， 点击第一个缩放点，点击第二个缩放点，输入两点间图纸尺寸，点击建筑选项下参照平面，根据图纸轴线绘制两条参照平面命令，点击注视，选择对齐，测量两参照平面距离长度，标注长度与图纸轴线长度一致，导入图片完成。
204BIM 新语

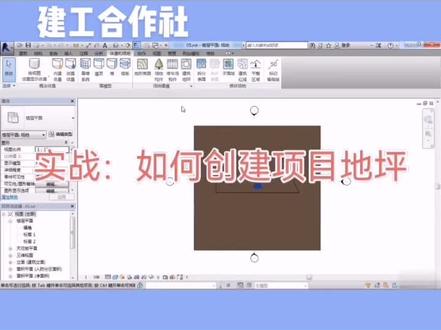

01:15查看AI文稿AI文稿这小节我们来学习下添加办公楼建筑地平，首先我们先打开场景文件，第三张零五点二这个文件，我们点击打开按钮， 这时候呢就进入到我们一个场景文件当中来了，现在默认呢是在场地楼层平面。好，我们直接呢切换到体量和场地选用卡，然后选择建筑地平。 这时候呢我们在这个边界线选项当中，我们选择拾取线这种绘制方式，来绘制我们之前已经建立好的这个相托线，作为我们的一个参照线。 好，已经失去完成了，失去完成之后呢，我们在这个属性面板当中找到目标 高的高度，这项参数设置他的一个值为负三百。好点击应用。这时候呢我们再次点击完成按钮， 然后切换到三位师徒，这时候我们就可以看到已经完成的这个建筑地平最终的一个效果。好，以上呢就是我们这小节所有的内容。
68建工合作社

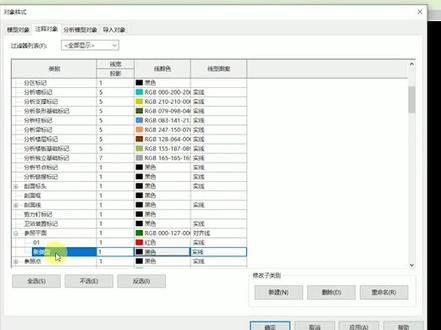

01:09查看AI文稿AI文稿参照平面子类别的应用，当我们见一些比较复杂的族或参数化的时候，就需要用到参照平面。参照平面特别多时，经常会傻傻分不清楚，下面教大家用子类别快速区分。 这里我们用一个简单的例子操作一下，把需要控制的参照平面选中，选择创建心子类别，输入相应的名字，继续设置线的颜色和线型。 只要将全部控制线设置好之后，后面设置参数或调整也会变得方便许多。这里只是简单演示管理，选项卡下的对象样式 那里可以进行统一修改，可见性那里可以进行显隐操作。 今天的分享到这里，喜欢点赞加关注！
18BIM之光
06:25
01:12查看AI文稿AI文稿各位学员好，欢迎来到闭目三千问，我们今天来讲解如何增加参照立面，在 rat 当中啊，会默认给我们提供东南西北四个方向的立面，那有时我们想要新建不同角度的立面，要如何去建立呢？ 我们来为大家进行一下操作演示。在试图选项卡下面点击立面，如果我们新增的立面的角度啊是与墙体角度有关系的，我们可以直接将立面靠近墙体进行设定，因为立面呢，是可以自动捕捉墙体的角度，形成一个与墙体正交方向。 那如果我们新建的立面角度与墙体无关，我们可以直接点击立面进行建立，之后再框选立面，选择旋转对立面的角度啊进 进行一个调整，调整到自己所需要的角度。同时呢，我们也可以单击立面，在这里找到一个旋转按钮， 对于立面进行一个旋转，旋转到我们需要的角度。好的，今天的知识点就讲解到这里。
62学天BIM

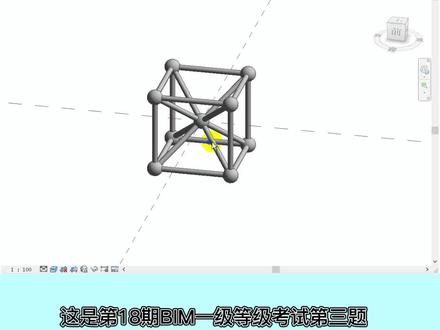

01:23查看AI文稿AI文稿这是第十八期 bm 一级等级考试第三题，考题难点在于中间斜杆部分的创建，这里需要设置斜切角参照平面。 今天就教大家如何设置斜切角参照平面。以公智常规模型的一个正方体为例，切换到参照标高，绘着一条对角参照平面 可以命名为垂直四十五度， 设置工作平面为刚才创建的垂直四十五度， 在此工作平面上会致参照嫌疑。 这次设置工作平面拾取参照现役的二号平面 and table 减切换 垂直于参照县一座参照县二。 先去参照下二的二号平面作为工作平面，此时就获得了斜街角参照平面，你学会了吗？
