上升沿检出和下降沿检出的区别
和上升延触点相反的就是下降延触点，下降延他的意思是指开关从接通变成断开时，那么这个下降延触点他就会接通一个运算周期。 我们看实习图，当 x 零按一下，那么他的开关就从断开到接通，这个信号是上升严触点接通， 那么到我们松开这个开关，就是从接通到断开这一瞬间，那么就是这个下降沿触点接通。在我们这一个程序里， x 零下降连接 通后面的 m 零线圈，他也是接通一个运算周期，那么 x 零 x 零从这个位置断开，那么这个 m 零他就会在这里接通一个运算周期， 因为他是被这一个下降原触点接通下面的 x 一开关按下 到他松开，那么就是下降盐信号开关就是从接通到断开，就是下降盐的信号， 那么这个 m 零线圈就会接通一个扫描周期。我们看这个实物录制的视频，这个是 x 零 开关，就是这个开关 x 零有一个上升元素点，同时 x 零也有一个下降元素点， 那么当我们按一下这个开关的时候，开关就从断开到接通，他是上升元素点，那么这个 x 零的上升元素点他就会接通一个运算周期后面的 set y 三， y 三这个输出触点他就会接通，那么等到我们松开这个开关的时候， 那么这个开关就是从接通到断开，那么这个下降原触点他就会接通，后面的 s y 五就会直行 y 五 输出触点他就会接通。我现在把视频播放，我们注意看一下这个开关的接通和断开，还有这两个开关的接通和断开， 我们注意看，我们刚才看到这个触点，在这里按下的瞬间，他就会接通一个运算周期，这个时候我们就看到歪山已经接通， 上面的这个触点是普通的触点，我们这个开关还处于接通的状态，那么这个普通的触点他就会一直接通，后面的歪一他就会持续接通， 我们接着看这个时候松开这个开关，我们就看到他接通了一个运算周期， 那么他后面的 set y 五这个指令就会执行， y 五他就会接通，那么这个 x 零开关我们这个时候已经松开，所以上面的这一个普通的常开触点他就已经断开， 那么这两个是 sex 指令， y 三和 y 五如果要把它复位，那么我们就要接通下面的 x 零二， 执行这一个七间复位指令，直接把 y 三 y 五这两个输出线圈给断开， 我们要看一下视频，按一下他这里接通，然后 y 三和 y 五就会断开， 我们再看一下视频，按下去 x 上升触点接通，松开下面的下降原触点接通， 按下停止按钮， y 三 y 五被复位，我们又回来看这个死细图，当我们按下 x 零的时候， 开关从断开到接通的时候是上升严触点，到开关松开的时候，信号就是从接通到断开之，你就是下降严触点， 那么这里的 m 零他就会接通一个运算周期。在我们刚才的视频里，我们是用 set 指令去接通输出端口，所以他就会持续接通这里的 y 零没有使用 set 指令，所以他就会跟着 这一个触点接通的时间相同，那么他就只能接通一个运算周期， 我们看一下下面的这一个指令 and 四核的意思，那么在我们这一个触点里就是表示串联， 这两个触点是串联的关系，两个触点都接通，后面的 m 一他才能接通 m 八千是特殊辅助继电器， plc 上电运行时候，这个常开触电他就会自动接通，那么 x 二他是一个下降原触点，那么要等到我们按一下 x 二，再到我们松开的时候，这里才会发出下降原的信号， 那么这个触点接通 m 一，他接通的时间就是一个运算周期。那么到这里我们应该明白下降盐触点和上升盐触点的区别， 那么我们下面视频就会讲解一下这个 set 指令和这个 gist 期间复位的指令，感谢你的收看和支持！
粉丝7.2万获赞18.6万
相关视频
02:14查看AI文稿AI文稿照上升沿或下降沿指令，上升沿或下降沿指令包括， p 处点、 n 处点、 p 线圈、 n 线圈、 p 触发器， n 处发器、 p 处点、 n 处点指令如图所示。其中 beat 处为波尔型变量。上升岩或下降岩指令就是要检测该变量的跳变岩。 mb 处为波尔型变量，用于保存前一个输入状态的存储气味。 当 p 触点指令检测到 beat 处的位数据值有零变一的正跳变时，该触点接通一个扫描周期。当 n 处点指令检测到 beat 处的位数据值有一 变灵的复跳变时，该触点接通一个扫描周期。 p 线圈 n 线圈指令如图所示，其中 beat 处为波尔型变量，是指示检测到跳变岩的输出位。 mb 的处为波尔型变量，用于保存前一个输入状态的存储气味。 当 p 线圈指令检测到他前面的逻辑状态有零点一的正跳变时，将 bet 处的位数据值在一个扫描周期内设置为一。 当 n 线圈指令检测到他前面的逻辑状态有一变零的复跳变时，将 bet 处的位数据值在一个扫描周期内设置为一。 p 触发器 n 触发器 指令如图所示，其中 mbeat 处为波尔型变量，用于保存前一个输入状态的存储气味。 当 p 触发器指令检测到 clock 输入的逻辑状态有零变一的正跳变时，在一个扫描周期内， q 输出为一。 当 n 处罚器指令检测到 clock 输入的逻辑状态有一变零的复跳变时，在一个扫描周期内， q 输出为一。
149三三电控

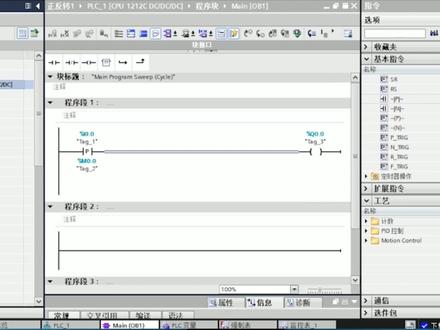

14:29查看AI文稿AI文稿我们直接在程序上给大家演示，好吧？好，我们现在来这个软件上啊，给大家演示一下这个关于上升盐和下降盐的问题啊，我先把这个转至离线啊， 我们还用这个 cpu 啊。嗯，这个 cpu 呢？我们刚才这个呀，我们这个系统存储器里面的啊，这个现在对我们来说已经没有用了，是吧？我把它关掉啊， 现在我们回到我们的程序来，找到这个语儿。指令 在哪里啊？ 在，在基本指令里面啊， 再看往下啊，往下拉，在这啊 t n。 我们先学第一个。好吧，上升眼，来，我们来提醒一下试试啊， 其实呢，你有时候加不加上上瘾呢？他这个效果不是太明显啊。来，你看，我现在点了一个敞开，我点错了，对吧？点错了，这个时候呢，你不用删 怎么办？直接在这选，在这选选批，看见没就出来了。这条指令就相当于你把这个地方给他拉过去是一样的啊，比如在这写一个爱零点零，对吧？爱零点零， 好，我启动的时候我想用按零点零的上升沿啊，就是闭合的那一瞬间让他倒通，是吧？那我后面就写一个 m 零点零，好吧， 你看我现在写 m 零点零，他现在还自带始终，对不对？说明我们刚才那个啊， plc 那个删掉以后，他现在还没没过到这个里面啊，就是需要我们把它下载进去啊，现在我删掉啊，然后我们专门把硬件下载一下，好吧， 下载到设备啊，我们先编一下啊，零点我看看现在还出来不出来啊，我再试一遍啊， m 零点零还在是吧？好，那我们把它下载进去啊， 然后点下载到设备，我们现在只下载硬件。好吧， 我们再来试一下啊， 点错了，应该点这个啊，这写个爱零点零，这写个 m 零点零，嗯，我把这个符号表给他删掉啊，我看看他为什么还在 水中存土器啊？这个已经没有了 电量表， 这上面这个变量表还在，对吧？我全部删除啊，现在所有变量表都不要了啊。好，我们回答程序。好，这写个按零点零， 好，再写个 m 零点零，现在可以了啊，因为刚才那个符号表没有删掉啊。好，后面比如说我现在，你看我们现在先不用置位啊，先用个线圈 q 零点零，对吧？如果说你现在用上乘员指令，那我按一下按零点零的话，这个 q 零点零是不会亮的啊，我们来验证一下啊，如果你去掉上 这个按零点零，你只要按住 q 零点零就会亮，但是我们现在加人呢，因为只有一个扫描周期，所以这个 q 零点零不会亮啊，现在我们下载进去。 好，完成，我们点一下这个监控， 现在我按一下按零点零，大家看着 q 零点零会不会有电啊？好，大家看一下啊，现在成绩我已经下载进去了啊，我现在按一下按零点零，因为我加了个人，我一直按住，你会发现 q 零点零根本不亮，这就是上乘员的原因，因为他只接通一个扫描周期，就是 只通了一，你可以认为就是踹一下电又回来，又没电了啊，所以说 q 零点零这个灯啊，在这根本不会亮，这个灯就更不会亮了啊。如果说在现场的同学啊，因为现在这个摄像头我们根本就不可能照出来这个地方啊，我们 在现场推，你要趴上看啊，是可以看见这个 q 零点零，这个指示灯会晃一下啊，晃的非常快，你只有趴上趴的特别近距离一厘米可能才能看见啊，稍微这个眼花或者近视的都看不清啊，这个会晃一下啊，这就是上成人。 来，我们现在把它改一下啊，转至离线，这就是上乘员，现在其实你到现在还体会不出来他的强大之处啊，因为后面我们还有其他的编程还没有讲啊，那没有关系啊，你只要理解是接通一个瞬间就行了啊。好，我们把刚才这个程序啊在这里给大家演示一下。好吧， 刚才这个程序啊，就是一备一用，一个电梯运行，一旦出现故障就让切换为另外一台电机，对吧？我们现在把这个程序给大家敲一下，好吧，好，运行的话呢，那我们肯定就不能用线圈了，对吧？呃，用智慧对吧？就是我按零点零 一闭合一瞬间，那这个灯呢？这个 k 零点零立马得电自锁，现在电机正在运行啊，我现在就写上啊，运行电机 给他备注一下啊，运行编辑好 按零点零呢，是启动对吧？我们重力挪一下啊，启动， 呃，接下来我们都写到这一个成一段里面，好吧，接下来开始，比如说故障信号来了，故障信号是爱零点一，对吧？切换的英文啊，爱零点一，爱零点一是我们的故障信号，我直接在这修改啊，写成故障 故障信号， 故障信号来了，那么这个运行键你要马上停下来，停下来我们就用复位指令，如果你不想在这里边找啊，在这里边找也可以啊，刚才怎么怎么整啊？点这个问号啊，复位，在这里 复位指令还不能用这个问号啊？复位指令我们需要用括号啊，点这个括号啊，在这摆摆这个箭头， 这不是复位吗？复位。 q 零点零，我们先让这个运行电机停下来，对吧？停下来这是运行，这是停止，对不对？停下来以后，接下来停下来，又直接切换到第二台电机，对吧？好，切换成备用电机，那这个一停就要立马切换，这个时候呢，就我们迫切的需要下降音， 如果没有下降音的话，那这个简直是编不出来啊，我们就需要用 q 零点零的下降音，对吧？那这个地方怎么写呢？ q， 零点零，下降音放这啊，我们先通过常开点啊，在这改，改成下降音，对吧？这是 q 零点零的下。 大江人的意思就是这个电机从运行到不运行，这个用个 m 零点一， m 零点一，你可以认为是他的跟随， 就跟着他这个格式，这个指令的格式就是这样的啊，他没有实际的意义啊。好，只要 q 零点零一灭，我们要立马导通下一台电机，下一台电机是智位下一台，那我在这选啊，选成智位，智位 q 零点一，对吧？好，智位，把这个电机改一下名字，我们改成备用 备用电机，对吧？现在写好了啊，我们现在把成绩下进去 啊，点运行，点这个监控啊， 大家看我操作啊，我们现在看这个实物啊，按实际标题， 零点零是我们的启动按钮，对吧？好，现在这个是运行电机正在启动，按零点一是故障信号，只要一有故障信号，这个电机立马灭，这个立马运行，对吧？你看是不是直接无缝对接，对吧？他灭了他就亮，就是他的下降型 就可以了啊。我，我没有加停止啊，这个程序没有加停止，如果大家想再看一遍，那我有个好办法啊，哼，我们可以先停下来，对吧？先把 plc 呢切换能停止，因为大家知道一停止 plc 这个 q 点呢，就会复位。先把 plc 停止啊，我们再退一遍， 因为我这个成绩没有写手动停止，对不对？ 我们可以再来看一遍。好吧， 只有用这种办法啊，包括你将来写程序也是这样啊，如果不想改，想再演示一遍，那你就这个先把它停一下机，然后再让他运行，我们再来看一遍啊， 启动是运行电机对吧？好，出故障了，立马一按，故障信号到来了，好，切换成第二台电机就可以了。 那给大家留个小作业，这个地方啊，你自己加一个手动复位，好吧，就是对两台电机都可以进行停止，同时停止，这个作业交给你来做，好吧。呃，这是我们的这个 p 触点和 n 触点，我们继续 这个啊，这个就不需要给大家演示了啊，因为这个本身用的也不是特别多啊。接下来这个的内容啊，这个内容呢，我在这里就不讲了啊，不讲了，大家看一下就行了，因为这个纯理论性的东西啊，纯理论性的东西， 哎，主要是有一个需要大家注意吧，还是挺重要的啊，就这个地方，你看你按零点零的上升也用的 m 十点零跟随，对吧？你按零点一的上升也用 m 十点零，这就错了啊，这，这指定就不生效了啊，因为他俩 重复了有那么多 m， 你为啥非要整一个呢？是不是你这 m 十点零，你这不会用 m 十点一吗？不要重复就行了啊， 这个临时变量大家还没有学啊，先记着就行了啊，我们就是用的临时变量里边的时候这样，这个也是不不生效的啊。好，接下来下一条指令啊，曲反，曲反指令， n o t 曲反指令是特别好理解曲反吗？就是跟你对着半，对吧？你是零，我就是一，你是一，我就是零，这就叫曲反。你看这条指令啊， 如果没有这条指令，当你用手按一下按零点零的时候，这个灯应该会亮，对不对？当你不按的时候，这个灯不亮，这不就是点动吗？本来是不是人家应该是这样，对吧，但是我突然间取了一下反，在这加了一条取反，那就意味着你不按的时候我就亮，你 按摩反而不亮，这就叫祛斑啊，这个很好理解啊， 有朋友肯定会问，咦，这个店从哪来呢？我明明没把这个店从哪来呢。 这个这个问题呢，这个问题就涉及到漂移的核心了啊，漂移的核心是因为他内部有印象区，知道吧？有输入印象区和输出印象区，这个东西呢，是目前我们国家很难找到的啊。来，下一个，还有一个啊，取返线圈， 曲反线圈，这个也很简单啊，我先讲完，然后我们试一下就可以了啊，曲反线圈，你看啊，当我按下按零点二的时候，对吧？哎，这，如果你用手按下去的时候，这个 q 零点一是有电的，对吧？如果你用了个曲反线圈，那么你按下去的时候这个 q 零点二就没电，就跟他刚好相反， 现在你这个按钮没按没按按说是应该没电才对，对吧？但是一曲板呢，这个线跟反而有电啊，有电，后面这个我们一会再整啊。好，我们现在把最主要的线来试一下。好吧，我们在程序上来试一下啊 啊，我们把这些全部删掉啊，来，我们直接来试。好，我还用二零点零，对吧？好，我现在用一个曲反指令， 你看啊，本来这个这个就不用演示，这个人人都懂，这是点动吗？对不对？点动你一按他他就亮，你送了他也不亮。但是我现在突然间加了个区分，大家看区分在哪啊？在这啊， n o t。 我在中间加个区分啊， 曲板不允许加后边啊，在中间啊，加入曲板。那现在如果把程序下载进去的话啊，我们下载进去。好吧，下一句看会出现 什么，会出什么幺蛾子呢？来看一下啊， 虚反就是跟你想象中的相反， 再点一下监控， 大家看一下啊，我现在现场的片区呢，我明明程序只写了一个，对吧？写了一个啊，但是现在现场的片区是两个都亮，是吧，知道为什么吗？ 是因为我下载的时候呢，他只是下载了更改部分上一部分的，并没有那个被腐败掉，对吧？如果现在你想快速的让那个丘兵点一没有，是吧？那我告诉他怎么办啊？ 我们直接把车给停下机，然后再运行那个灯就没了啊，看是不是 是不是，这样 不就可以了吗？你也可以啊，我们在这个下载的时候呢，现在当运行的时候不能再下载了啊，我们先转至离线， 可以在这点点右键下载到设备里面的软件进更改啊。也可以， 因为现在现在已经下过了，所以说不下了啊，也可以啊 啊，大家来看啊，你看现在我按零点零键都没有按，但是 q 零点零是有电的，我们看一下现场对不对？现在这个按零点零没按，但是 q 零点零有电，这就是取反的效果，如果我按下去的话，他反而没电对不对？松手反而有电，这就是 曲反啊，跟我们的点动刚好相反，这条指令就给大家演示到这啊，那我们接下来演示下一条指令啊，叫做曲反线圈啊，虚反线圈。 哎，我把这删掉啊，删掉把，这个其实可以直接改取反线就是这个啊，我们一条吧。好吧，这个取反线圈就是现在我如果下进去啊，我们下进去啊，点下载到设备软件进行更改啊，软件全部下载， 这这样这样的话就原来的程序就没有了啊，要不然他会只改变部分，不会全部覆盖啊。点完成好，我们点一下监控， 现在按零点零都没有按 q 零点零依然有电，是不是？这跟刚才那个曲反是不是很很类似啊，只不过我们这次的目标呢是 q 零点零，刚才的目标呢是针对那个按钮曲反啊， 哎，你看啊，我按下去他反而没电，线圈总是相反的啊，总是相反，这电流相反，这个很好理解啊 啊，先停下来啊，然后我看看还有哪个地方需要给大家讲的啊。
51仪表云

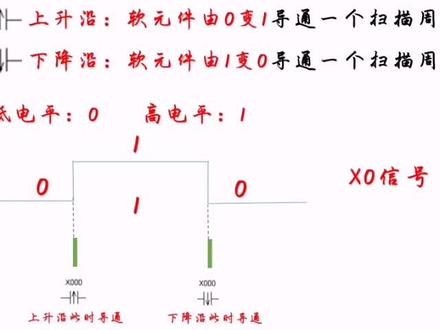

01:42查看AI文稿AI文稿上升炎，远远见由零变一，导通一个扫描初期。下降炎呢是远远见由一变零，导通一个扫描初期。 我们看这个持续图，这个低的地方叫低电瓶，用零表示，这个高的地方叫高电瓶，用一表示。什么是上升呢？ 由一到高的地方才有上升，你看一直是零，他一直是平的，没有上升，一直是一，也一直是平的，没有上升。由零到一，这个地方是上升，由一到零的地方呢，是由高变 到低，电瓶由高到低就是下降。那什么是盐呢？就是由零到一变化的这一瞬间，这一个地方就是盐啊，这个地方就是盐， 由于变灵，这个地方也是盐，这个盐就是这个触点倒通开始的地方啊，从这个地方开始倒通，倒通多久？倒通一个扫描周期。所以上升岩石 这个地方啊，倒通的时间是这么长，下降盐的时候是在这一个地方才开始倒通，然后倒通的时间呢？是一个扫描出气啊，这就是上升盐和下降盐。
25我是我自己

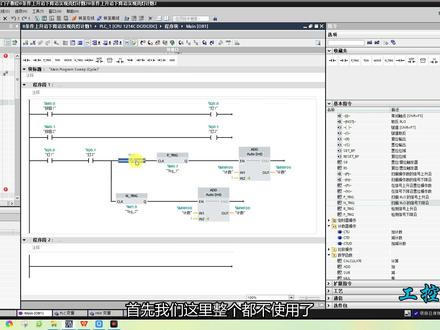

06:29查看AI文稿AI文稿大家好，我是员工，其实这个条件的一个上升应该像样，下面还有两个，看这个地方，下面两个也是条件式的，那但这两个是有区别的，我们再看一下这什么区别？ 首先我们这里整个都不使用了，把它拖过来，这个整个都不计数了，我们再新建一个，把，把这个，这个也是一个上升点了，拖过来， 首先他这种会增加一个背景数据块，那我们不管他直接确定可以了。但是这个要注意，这个是要每个名称要唯一的，比如说你新建完一个以后，你再新一个，这个名称是不能一样的，一般你自动建的情况下，你不 改，他就会自动给你分配不一样的了。比如说我们新建完之后，你看这个这两个样子是不一样的，你看 银角的不一样，这两个多了个 e n 跟 e n o 就是没有的，对吧？ e n 我们可以控制它 总体使用跟不使用，比如说我们现在是总体使用他，对吧？你不使用的话，你直接给他断掉就不使用了，那现在我们要使用他，然后把这个条件是加到这里来，两条件加到这里来， 对吧？然后这个 q 点 q 点，比如说想把这个拖过来，哎，不好意思，不行，那只能拖到这里来，拖起来我们前面再加一个触点，首先把这个名称 ctrl 加 c 复制过来， ctrl v， 然后加个点，不行就来要切换成这个英文状态下，再加个点，他就出来了一个 q， 这上面呢？现在不管他，我们只要这个 q 就相当于他这个条，两个条件接通的一瞬间，我们要干嘛呢？这也要接通，把这个技术，这个 e n 跟 e n o 其实这路都是通的， 都是通的就不用啊，不需要任何的一个操作，对路都是通的，明白没有？然后这个是不通啊，这路当这个条件接通一瞬间，这个才接通，再给他记住， 那我们试下这个的效果，来个程序， 你有时候看不到这个返程器，有可能已经转，已经在在线了，把这个转资照离线，这返程器就出来了。我们点开这个返程器，请选择选择 pn， 开始搜索，请选择选择 pn， 然后开始搜索， 要下载要装载 这里注意啊，你可以是无动作，一般我们会选一个启动模块，如果是选择无动作的情况下，你确定完之后，你要自己手动的给它启动，不然呢？它是不会启动的。我们先 打开这个眼镜看看是不是没启动，你看没启动是比较猛，然后启动一下，这边有延迟了，对吧？ 我们再打开这触摸屏， 启动短针， 再看下我们的效果，这个灯亮，哎，这灯亮加一没问题。再来一下这个灯亮，这个灯亮加一， ok， 没问题。他们的效果实验是一样的效果， 这两个是一样的效果，是不同的表达方式，一般我们 t j 图用的这种比较多，但是我们后期可能用 s t 语言的时候，这种会经常用出来，这种也要先了解一下，现在主要如果你不懂，搞不懂搞不清楚的情况下，你先用这个优先使用这个啊。 那我们现在也也把这个下降沿给他写一下，因为现在我们不能像这样的配置，因为他这个引脚，这个引脚是在这个地方，对吧？我们不能像这样的配置了啊，就是我们要把它全部复制一下， 那这个也不好改啊，看这个不好改，直接给他 delete 删掉，然后配一个 你不常用的，你就不用拉上来了，我们只用常用的，这个拖过来 看，自动给他配一个背景出去，快啊，你自己加个一也行，不加自动也可以， 那这里拖，按着左键拖过来你就配置好了，那这个名称要改一下， 把它复制过来， ctrl 加 v， 加个点，然后点一下 q 就可以了，就等于说 我们拉上来一点，如果要新增这个程序段，直接按这里，他就下面新增了。呃，我们打开触摸屏仿真， 同样的把这个程序给他。如果你在这里点的时候，这也是一个在线修改，这里点的话，点这个的话就重新下载啊，重下就比较慢了， 老是有停机下载，所以说老是停机下载，这个是不停机啊。然后我们这个 首先我们要把这一段程序给它断开两个弄的时候啊，不断开也看一下效果啊，应该是亮的时候会加一，灭的时候也会加一，对吧，这效果也也是能实现的， 也是没毛病的。好，这两个也是上升炎跟下降炎， 因为这个后期我们呃学 s t e s l 语言的时候会经常用到，所以说我们暂虽然说暂时用不到，那我们要了解一下。
16工控程序袁

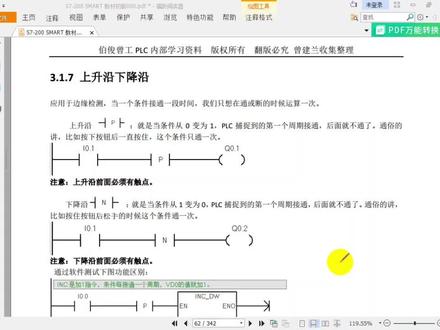

09:31查看AI文稿AI文稿好，同学们下午好，来看一下啊，我们接着来。那我们接着来讨论一下这个指令啊，上升严和下降严。嗯，这个是他中文名字 啊，上升炎和下降炎呢？他是中文名字啊，他在程序里面的表现形式的就是这种这个符号， 是不是？其实这个是我们认的汉字是一样的对不对？但我们学习的时候这个字读什么啊？老师教我对不对？这个字读什么？哎，老师教我是不是啊？这个字读什么？老师教我。 那我们以前不是经常要区分这个字这些字吗？为什么？他是有点相像，是吧？啊？后面学了成语啊，有的成语的表面意思和他实际表达的意思不一样，是吧？经常考这个万人 空相是吧？万能空相是形容一个很繁华的一个东西，很多人说啊，说的空，以为是没有人，哎，刚刚理解错了啊，来看一下 这个上升炎和下降炎呢，它应用于这个边缘检测啊，下面有用法，就说我们只想在接通或者断开的时候呢运算一次啊， 其实我们这个片在执行呢，我们也叫做运算啊，叫做运算啊，就像我们电脑开起来，现在我们电脑系统它是在自动进行运算一样，其实我们看不到，不用管它 啊，是不是他出问题了？我们这个 windows 系统，如果 windows 系统出问题了，对吧？那我们可能就出问题了啊，某个软件出问题打不开，那我们才发现他出问题了，对吧？啊？好，我们来看一下啊，表现形式的就是在 这个符号就叫上升岩，那其他的符号呢？在这个里面就不叫上升岩，反过来说的话，是不是啊？那就是当条件从零变为一啊？我们在软件里面经常说的口头语就是从零变成一，就是从断开到接通 啊， prc 捕捉到的第一个扫描周期，接通后面就不通了，对不对？好，通俗一点的讲啊，看到我手上比如说这个按钮啊，我按一下按钮，我一直把它按着，对不对？但是这个条件呢？ 啊？这个条件呢？他只通一次，但是这个一次这个时间非常的短暂，我们是用肉眼是看不出来的。那比如说我们这里举个例子啊，打开软件我弄几个啊，这个上升和下降一起讲吧，下降盐就反过来，下降盐呢？是条件 从一变成零，就是条件从啊，他一定有个变化啊，边缘检测他体现在变上面，如果你持续为一或者持续为零，他是没有上升炎或下降炎的啊，一定是一个，一定是两个状态的切换的这么一瞬间啊，这个条件有效，所以你看一下你要抓核心，是不是啊？ 说下降年来，通俗一点的讲，就是比如说我按住按钮以后啊，我这样按住按钮啊，我没有松手，那这个开关呢？他就属于一种状态，我松手的时候开关在断开的时候产生一个条件啊， 那依次来演示，我以上升源为例，我给大世界大家演示一下，我们来看一下啊，好，比如说这个啊，我这个是比如说二零点零啊，二零点零。好，你看我加一个这个啊，直， 只有这个东西在我们这个编程软件里面才叫上升言，这个字读猫，那个字读狗，是吧？我们汉字有几千个是吧？哦，不止几千个汉字是吧？人家说的要认识五千个字才叫汉人，我们现在在座的包括我在的有几个人认识五千个汉字啊？认不到了， 好多汉字都不认识。你们现在是不是觉得有的字很简单，你越看它越不像，有没有这种改念吗？有没有这种感觉吗？有吧，为什么现在我们在写字的时候，我们现在太太少的时间用这个笔去写字了，有时候很简单的字，你越看它越不像，相信第一感觉啊。 那如果说我用这种造型的，你看一下，比如 q 零点四，好啊，那这个普通线圈呢？就条条条件接通一个散文 周期呢，他也跟着接通一个扫描周期啊，接通一瞬间啊，你看不到哎。那但是你看用这个造型的话我们就看得到，比如说 i 零点二 啊， i 零点二啊，对不对？这个你这样写他也不行的，你看到没有，他会提示你， 所以按未寻职人家新名字的规定呢？就是我们前面讲的他是一个前面一个软元件的代号 啊，中间这个零呢，是字节号，就像那楼层号后面这个房间号零到七，他必须是一种规范，你不这样写不行， 是不是啊？比如说一个 p。 好，我们今天还学了这个，是吧？那现在我们认得字认得字少，你想主持都不多。那慢慢慢慢认知，认得越多主持造句写文章他就来了吗？是不是啊你，我来 q 零点五啊，一个对不对啊？那依次类推，我这里还可以来一个，比如说 i 零点一啊。嗯， i 零点一好，下降烟啊， 我来个下降烟，你区分一下它的概念，我来个复位吧啊？复位这个 q 零点五啊， 啊，这个呢？就这个呢，我们不认为他是这个双线圈啊，自卫护卫，这种呢可以多次出现，而且这两个兄弟伙一样，一般都是 啊，两个成对出现的机会比较大啊，像这种呢，你如果两个里面出现两个零点四的话，他就是双线圈，这样子啊，直接下进去吧啊，监控一下，他就 看一下啊，那这个时候我们按下 i 零点零，你看这 q 零点四，它不通，为什么呢？它其实只通了一下，因为我们人的眼睛，它很快人的眼睛分辨不出来啊， 没反应，而且我们看这个指示灯啊，哎，看上去放了一下这边啊，在右边的人看得到，你看是不是？为什么呢？因为加了个上升盐，他只在你这个条件变化的时候通一下， 后面他就不通了，说你一定要对那个汉字啊，我们在教材上的汉字的这个我们的注解一定要理解透。那下面你看，那下面这个按零点二呢？你看零点二产这个上升源 q 零点五嘞 set 他保持唯一，所以这个零点五的灯就常亮啊，是不是？你看啊，他 接通一下他就常亮，那这就是这个指令的功能啊，以后所有的就是这种套路，就是我们这个软元件和我们的指令，配合我们的指令，有各种各样的指令啊，那这种各种各样的指令他可以实现一些啊， 实现一些不同的功能啊，这些功能就是围绕着我们以后要用到的，是吧？叫存在激活里，可能我们用不完。这个片上功能这么强大，我们以后出去啊，是不是不可能把每种工艺都用到我们去的公司呢？就是一个行业。 那有可能你用的这个东西的同学，另一个同学他用一辈子都没用到。那另一个同学用的东西你一辈子没用到啊？说我们这个啊，教学呢，我们覆盖个百分之七八十先先上路啊，太难的我们先不搞，也不要去想是吧？啊？ 你看挨零点二接通是吧？我在松手啊，那这个灯一直常亮的，又是后面这个 s 的功能，因为你前面条件，你只要一接通 q 零点五 set 一 set 就滋味就自保持，你即使松手我也自保持的， 是不是啊？那下面这个，嗯呢哈，这个更能体现出你看到零点一啊，零点一是一个开关，你看一下啊， 零点一亮了，但是我现在没有松手，你看 q 零点五这个指示灯是亮着的，他没有灭，因为现在我没有产生下降炎，我现在一直没有动，这个下降还没有产生。那如果这个下降产生从一变成零的时候呢？他要复位。 q， 零点五走，你复位了啊，灯灭了， 是不是啊？所以再来看一下，所以以后你看一下啊，就当一 个当啊，我们用实习图来表示啊，这样，比如说现在在随着时间的移动啊，我这个信号的一直为零，他没有动，哎，突然他变成一了，那这个时候啊，我想这个条件变化的时候，我要产生一个条件，我就用上升源，那我现在变成一，一直随着时间的移动，嘟嘟嘟，一直还是为一，他也不重做。 那当我现在这个产啊，这个信号发生变化的时候，下降炎，你要产生一个动作，那我就用下降炎，那后面啊，随着时间的移动这个条件变化了，从他变化的时候开始，我要等多久等多久呢？我们还有定时器 啊，比如说这个信号发生变化了之后啊，一秒钟我要干什么干什么，一点二秒我要干什么干什么，五百个毫秒的时候我要干什么干什么，十秒的时候我要干什么干什么。定时器。所以这个信号变化的任何一个位置啊，任何时候我们都可以用 编程的方式来表达出来啊，上升炎，下降炎，对不对啊？好，还有我们来看一下 啊，刚才我们这个可能后面的看不到这个指示灯啊，这个指示灯装矮了，我们用另一个套路啊。嗯，这讲就说了这个地方。
1132024年的晚风

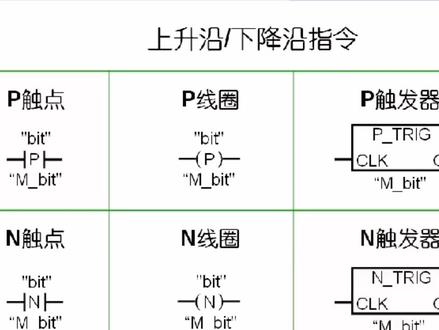

06:51查看AI文稿AI文稿上升沿或下降沿指令。未逻辑指令是 p、 l、 c 编程中最基本、使用最频繁的指令，按不同的功能用途具有不同的形式。 s t 一千二中的未逻辑指令可以分为以下几类， 基本位逻辑指令，制位或复位指令，上升眼或下降眼指令。这一节我们来介绍上升眼或下降眼指令。 上升沿或下降沿指令包括， p 处点 n 处点 p 线圈。 n 线圈。 p 处 触发器。 n 触发器。 p 处点、 n 处点指令，如图所示。其中 beat 处为布尔型变量。上升沿或下降沿指令就是要检测该变量的跳变沿。 m beat 处为布尔型变量，用于保存前一个输入状态的存储气味。当 p 触点指令检测到 beat 处的位数据值有零变一的正跳变时，该触点接通一个扫描周期。 当 n 触点指令检测到 beat 处的位数据值有一变零的负跳变时，该触点接通一个扫描周期。 p 线圈 n 线圈指令，如图所示。其中 beat 处为布尔型变量， 是指示检测到跳变沿的输出位。 m b 的处为布尔型变量，用于保存前一个输入状态的存储气味。 当 p 线圈指令检测到它前面的逻辑状态有零点一的正跳变时，将 beat 处的位数据值在一个扫描周期内设置为一。 当 n 线圈指令检测到它前面的逻辑状态有一变零的负跳变时，将 beat 处的位数据值在一个扫描周期内设置为一。 p 触发器 n 触发器指令，如图所示。其中 m beat 处为布尔型变量，用于保存前一个输入状态的存储气味。当 p 触发器指令 检测到 clock 输入的逻辑状态有零变一的正跳变时，在一个扫描周期内 q 输出为一。 当 n 触发器指令检测到 clock 输入的逻辑状态有一变零的负跳变时，在一个扫描周期内 q 输出为一。 下面我们用未逻辑指令进行一个综合练习，按一下顺动按钮， i 零点六， q 零点零接通，再按一下 i 零点六， q 零点零断开，如此反复。 一、编写程序，首先在项目数中打开 p r c 下面的程序块文件夹，双击 men， 打开程序编辑器， 在项目试图右侧的指令中打开未逻辑运算文件夹，选择 s r 指令，双击或拖放到编程区域。 输入地址 m 零点零，用于存储置位或复位的结果， 编辑器自动为 m 零点零生成了变量名称 tag。 一、可以在 p l c 变量表中修改。 在 q 输出端插入一个输出线圈，输入地址 q 零点零。 在 s 输入端插入一个 p 处点，输入地址 i 零点六和 m 零点一，用来捕捉 i 零点六被按下时的正调边， 再串联一个 q 零点零的长臂触点， 用以实现 q 零点零为零时，按一下 i 零点六， q 零点零至位为一。同样在 r 一输入端插入一个 p 触点，输入 地址 i 零点六和 m 零点二。 再串联一个 q 零点零的常开触点 已实现 q 零点零为一时，按一下 i 零点六， q 零点零复位为零。 这样控制程序就编写完成了。单击保存项目按钮，保存项目 二、编译下载程序到 p l c， 选中项目数中的 p l c。 一、单机编译按钮，编译项目， 单击下载按钮，将所有块下载到 p r c 三、查看程序运行情况，单击监控按钮，观察程序的执行情况。 按一下按钮， i 零点六， q 零点零，接通， 再按一下 i 零点六， q 零点零，断开，如此反复。 以上我们介绍了 s 七一千二中上升炎或下降炎指令的使用方法，更多详细内容请参考以下网址。
48一度工控
03:35查看AI文稿AI文稿干货分享，今天主要给大家分享一个使用 p l c 自己写一个上升盐和下降盐的指令，为什么我们要这样做？因为我们在用西门子幺二零零 p l c 的时候，如果遇到项目 占用资源比较多，我们就要去把资源尽量的节省，因为我们在上升研自带的上升研和我们自己写的上升研的 占用内存差差距是好几倍的。首先我们来看一下我们当前的 plc 的整个程序信息，这边是十八 k， 那我们先调用一个我们的自带的一个上升颜指令，再调用一个我们的下降颜指令，我们把我们的设备完全编一下，打开我们的程序信息要关掉一次，再打开 是五百零七个字节，我们正常我们这边是够用的，只看这边我们有五百零七个字节，如果我们用自己写的一个上升页和下降页，他会占多少个字节呢？我们这边也来测试一下，我们先把它都删掉， 先把它恢复一下，我们再看一下程序信息中就十八个字节了，那么自己来写一个上升也下降也。首先我们新建一个功能块，我们这边就 定义的简单一点， cn， 我们不用 scl 型，我们用听图，其实这个上升眼指令他很简单，首先我们输入就给他一个信号输出，我们就一个上升眼，我们一般就是缩写这边的程序呢，我们首先我们在这边建一个 静态变量，静态变量是当前的一个状态，我们建一个最后的一个状态，首先当前这个状态就是我们当前这个输入 的一个状态，那么还要建一个上升眼下降眼，这样写很省内存，很省内存，这边就是一个最终的一个信号，最终信号我们用的是 当前的信号，上升眼就是我们当前的这个传感器有和我们最后的这个没有下降眼就是反过来我们一个扫描周期，这就执行一次， 他先有到，他没有就上升眼，他没有到，他有就是下降一个下降眼。这样的话我们整体来看一下这个功能块，我们首先调用，先看一下他 占用的内存可以节省一半以上的空间，所以说我们这边给他关联一些变量仿真，看一下这个功能块可不可以使用。我们用我们建了一个 db， 把变量进行关联，然后开启仿真， 这边我们进了一个输出的变量，方便我们观察。如果是上升眼他就置位，有下降眼的时候他就复位，这样的话就能检测出我们这个功能块能否使用。我们给他一个信号， 这边又 set 了，我们断掉之后他就 set 掉了，说明我们这个功能块是可以实现上升眼和下降眼的一个功能的，他同时又内存中又节省了一些有必要的内存，因为这边我们建了一个 db， 他这边内存 是增加了，如果不建这个 db， 它内存是我们要用本体的上升沿，下降沿的一半还要少，这就是我们为什么要有些时候要自己去写一个上升沿和下降沿指令的原因。
56工控超哥

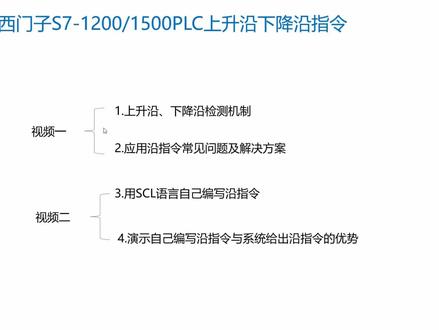

23:12查看AI文稿AI文稿大家好，我是工控酸老师，今天呢与大家分享的内容呢，为深度解析西麦子 s 七幺二零零幺五零零 pioc 上上眼下降眼指令， 那摆话题呢，总共分两个视频，那视频一的内容呢？第一个先介绍一下呢，上升眼与下降眼的检测机制， 第二个呢是应用严指令朝鲜的问题以及解决方案。视频二的内容呢，第一个 怎样用 scl 语言自己编写言而指令，然后呢演示自己编写的言而指令与系统给出的言而指令的它的优势。下面呢我们先来看一下视频一的内容博图，当中的上升言与下降言而指令又称为 边缘指令，他总共呢有六个指令来组成，但其中呢又分为三组，那比如第一组呢是 p 触点与 n 触点及上升眼检测与下降眼检测，中间这一对呢是 p 线圈与 n 线圈， 下面这一对呢是皮吹个与 n 吹个，那这一种逻辑块形式的也具有上升眼与下降眼采集的功能， 同样都能实现上升眼与下降眼的采集。那这六个指令他们的具体的区别是什么呢？那我们在下面呢会详细的给大家讲解。首先我们来看这个案例，这是男士的能实现自动 冲水功能的小便池，那如果用上上升眼与下降眼的编程逻辑来实现就变得非常容易， 比如在这个地方有一个光电的检测，当人一到达的时候，那光电检测呢，由低电瓶变为高电瓶，这个时候水阀呢自动开启冲水五秒钟， 当然离开以后，那也就是这个光电的检测开关，他的电瓶由高变为低， 这个时候水阀呢也需要自动开启五秒钟实现自动冲水的功能，这一块呢就是通过 延安指令的功能呢来实现的，我们学完延安指令的工作机制及注意事项之后，会进一步掩饰此功能的实现。 在指令的使用之前，要搞清楚 plc 中边缘检测的机制是怎样的，他凭什么能够捕捉到相应的跳变？那咱们首先从上升眼来进行分析， 对于上生眼来说呢，要捕捉到零到一的一个变化，在这里这个红色的箭头就是要捕捉的这个变化， 那如何进行捕捉呢？在这里我们增加了一个边缘的存储位来辅助实现这个功能， 增加了这个边缘检测的存储位之后呢才能进行边缘检测结果的捕捉。下面我们来看指令的执行逻辑呢是怎样的， 也就是说为什么我能通过上升言论指令来捕捉到信号从零到一的变化，其实呢记住四个字呢就可以了，一个是啤酒，这一个呢是存储。 给大家解释一下，如果我要捕捉一个位的从零到一的一个变化， 那普转的方式呢，就是一定我把这个触发为当前周期的状态和上一个周期的状态进行比较，如果当前周期的状态为一，上一个周期的状态为， 那么就一定是一个上升眼，那问题呢就在于我们如果把它写成程序的逻辑的话，那么上一周期从哪来呢？那我们呢就要把本周期突发条件的状态进行存储， 用于在下一循环周期中进行比较，所以说这四个字呢一定要记住，那就是存储与比较，你知道这个原理之后呢，这个指定的功能啊，我们也可以自己去写，那比如说比较，比较的结果呢，就是边缘检测的结果， 边缘检测结果等于上升研的出发条件，那本周期的上升研的出发条件与边缘存储位的 相反状态，如果这两个条件都为一的时候，那边缘检测结果呢也为一，那如果让我们自己写程序的时候，那我们也可以用这一条语句呢来实现，这就是边缘的存储位。 鼻炎炎的存储位呢，等于上升炎的出发条件，本周期的上升炎的出发条件用于下一循环周期减轻背景。 为什么我们要知道这个原理呢？因为在有的系统中啊，这个指令啊是没有的，比如在经典的 step 其中用 scl 语言进行编程史编言指令啊，就是没有的， 那知道这个原理之后，那就可以呢自己来写，那下面我们来看一下持续 图，再体检一周期，按现在的出发条件为零，那现在的出发条件为零，也就说上升眼的出发条件呢为零， 他遇上任何一个数那都是零，所以说边缘检测的结果呢，也是为零，那因为这一周期的上升眼的触发条件呢为零，那我们把这一周期的上升眼的触发条件为零的这一个状态呢，存储到边缘的存储位， 存储到边缘的存储位呢，用于下一循环周期中，建信比较好。接着我们往下看到了 t 周期，那 t 周期这个时候呢，上升炎出发条件为一，那也就是说上升炎出发条件这个地方 为一，与上边缘检测的区反位，边缘检测的区反位，因为我们知道上一个周期边缘检测的区反位呢为零，那也就是上一个周期的 上升眼出发的条件，那这个状态呢？我们在上一个周期呢，已经存储到边缘存储位当中去了， 所以说边缘存储备的相反状态呢，就是一，那这两个状态的一呢进行将与那边缘检测结果呢就是一。好，我们接着往下看到了 t 加一周期， 那到替家一周期上升眼出发条件还是一，那这个地方呢是一，那，但是边缘存储位边缘 存储位，因为上一个周期 t 周期呢？他的状态呢？为一，因为上升眼触发条件的状态呢为一，所以说边缘检测边缘存储位的状态呢也为一， 边缘存储位的状态唯一区相反的状态呢就是零，那现在呢，零与任何一个数 进行与的关系呢？那边缘检测结果呢？还是零？好，到了后面的周期，那我们看上升眼触发条件的唯一，那上升眼触发条件为一，那这个条件呢是唯一的，那边缘存储位呢？也为一， 因为上一个周期呢出发条件唯一，所以说上一个周期的存储状态呢也是唯一的，那唯一区相反状态， 那就是零，所以说一个一，一个零，然后与的关系呢还是零，那再往下看这个状态上升言出发条件那为零，那上升言出发条件为零，那不管后面是零或者一，那他们以与的关系呢？ 这个边缘检测结果呢还是零，那这就是上升严边缘检测的一个工作机制，那我们看边缘检测结果的这个状态呢，也很容易发现，上升严的边缘检测结果仅能输出一个循环周期。 下面我们来看一下下降眼边缘检测机制。我们理解了上升眼的边缘检测机制呢，那我们再来看下降眼的检测机制，那也就变得非常容易理解。同样我们除了 下降炎的出发条件之外，还需要一个边缘存储位来存储上一个周期的出发状态， 通过存储和比较，那就能实现下降言这个信号的捕捉。如果我们用 scl 语言来自己写这个捕捉功能呢，那也离不开这一条语句。 边缘检测结果等于下降盐出发条件的取反，然后雨上的边缘的存储位，然后就等于边缘检测结果。 同样边缘存储位呢，那就是下降盐的出发条件，用于下雨循环周期中进行比较。那我们再来看一下实序图， 在实际图当中的体检一周期当中呢，我们看一下下降炎出发条件呢为一，那下降炎出发条件为一，他的驱反呢为零。所以说无论是边缘存储位的状态是如何，我此时的 边缘检测结果呢，那就是零。那再往下看到了 t 周期，那 t 周期这个时候呢，下降炎出发条件呢为零， 他的区反呢为一。边缘存储位呢，因为是上一个周期的下降言的出发状态，因为上一个周期的下降言的出发状态呢为一。所以说一与一进行相语呢，他的 边缘检测结果呢也是为一的。那再往下看到了 t 加一周期呢？下降眼触发条件呢为零，他的取反状态呢为一。但是边缘存储位呢，因为在上一个周期 下降炎触发条件呢为零，那他的边缘存储位呢也为零，那这两个条件呢，进行降雨呢，边缘检测结果呢也是为零的， 同理下面这几个呢，我们也可以进行分析判断， 那这是他的持续图的一个工作机制，同样下降沿的边缘检测结果呢，也只能仅能输出一个 循环周期，工作原理掌握了，我们就可以来选择相应的指定。 虽然说我们的边缘检测指令呢，有六个指令，那总体的来说呢，它是分为两大类，那这两类呢，第一类就是对单个的操作数呢进行捕捉，一个呢是 p， 一个呢是 n， 当我们在使用的时候呢，可以用鼠标的左键点击拖放到 程序段当中，那拖放到程序段当中的上面，这一个是我们要捕捉的哪一个信号的沿，上升沿或者是下降沿，边沿指令的下方 就是我们前面所说的存储位，可以呢是 dp 块，可以呢是 m 区， 后面呢是输出的检测的一个结果。另一类呢就是对逻辑运算结果的 ill 的 边缘检测指令，那这一类指令呢，是 p 吹个和 n 吹个就是上升眼和下降眼，然后还有一个呢就是线圈的指令，也是对逻辑运算结果的眼的一个采集，那这一个呢，就是可以对多个信号呢进行采集。 那当我们使用的时候呢，也是用鼠标的左键点击的指令拖放到程序段当中，那在这个指令的下方呢，就只有一个操作数，那就是 边缘存储位，那这个操作数可以是呢 db， 可以是 m， 当然后面呢也是一个采集的结果会作为一个输出， 无论是对操作数限号的一个采集，还是对运算结果的限号的一个采集，那后面他这一个线圈呢，都会导通一个扫描周期， 那这就是在程序当中他的具体的一个实用情况。下面我们看一下用边缘检测指令的时候呢，主要注意的一些问题， 那就常见的错误呢，就是边缘检测指令重复使用，那也就是说在我们使用边缘检测指令的时候，当我们用这个存 出气胃的时候呢，在指令当中只能使用一次，也就是每次边缘检测指令必须使用新的存储气味。 你像这一个二零点零与二零点一，虽然呢是两个不同的信号， 那并且呢也是存在于两个不同的程序框当中，那但是下面的这个存出去的这个位呢， 是用了相同的，这个存储器位都是用了地币块当中的存储器位，并且这两个存储器呢，他的位呢是相同的，那这种情况呢是不允许的，那必须要改成不同的存储器位，就是使用未使用的边缘存储器。 这一个呢也根据我们之前讲的他的工作原理也不难理解，比如说二零点零与二零点一呢，都是光电检测开关，当二零点零首先检测到物料以后，那 他这个当前周期的存储器位呢，就会质疑啊，同样因为这两个位我们用的是相同的位，那按零点一，下面这一个存储器位呢也会质疑， 紧接着按零点一，再监测到无聊，那这种情况，这个按零点一呢，还能不能检测到他的上升眼呢？那这种情况呢，肯定就检测不到他的上升眼了，因为他的前一周期是高电频，当前周期呢还是高电 截屏，所以说按零点一的上上眼的就检测不到了，这个呢也不难理解，那也就是边缘存储器的地址在程序中最多只能使用一次，否则会覆盖该存储器位，影响到边缘检测的结果。 边缘存储器的存储区呢，必须位于 db 或者是 fb 的静态区域或未存储器中，因为沿指令的存储器位呢， 只能在程序当中使用一次。那我如何知道我的存储器位在程序当中使用过的次数呢？程序的编辑器下方有一个巡视窗口，在里面有一个信息的选项卡， 点击信息的选项卡下面有一个交叉引用，当在程序段当中选择了 存储气味的变量，那下面的这个交叉引用的这个窗口呢，就会显示在程序当中引用的次数。如果发现是多次使用，那这个情况呢，肯定是错误的，需要在程序当中进行改造。 假如您确实有需求对同一个信号，比如说光电开关按零点零的状态 要进行多次捕捉，比如在不同的 fbfc 中多次使用上升沿的信号，推荐的方式呢，就是先对上升沿的信号做一个整体的捕捉， 这样的话就会写这么一段程序，把这一段程序呢放在主循环里面， 对一个信号，先来一个捕捉，用到的指令呢，就是捕捉并复制指令， 那就是这个线圈，然后再用的时候呢，线圈 p 或线圈按的下方，我们添加边缘检测的存储气味，上方是输出的土桌的结果， 那如果在程序中多次使用的话，每次呢可以直接使用上方的这个捕捉的结果，只捕捉一次纯属气味耶用一次，那这样呢就会使程序中减少错误的方， 并且呢使程序呢会更加清晰。下面我们针对刚开始所讲的案例呢，在博图当中给大家演示 好，下面我们打开薄涂，在薄涂的主程序当中，我们脱放上升盐与下降盐的指令， 当我们用上升眼或下降眼的指令的时候呢，很多时候会用赛特和瑞塞特指令呢配合使用，因为上升眼或下降眼的指令只有用赛特或瑞塞特指令呢才可以呢把 把它捕捉到，当然用护锁的逻辑呢，当然也是可以的，为了方便演示期间呢，我们上边的这个光电开关呢，就用 m 零点零来代替， 我们用 db 块当中的电量来存储胃的状态， 比如水阀控制呢，我们用 q 零点零，那也就是说当 m 零点零上升眼来 来的时候呢，会智慧 q 零点零，当 m 零点零下降眼来的时候，同样会智慧 q 零点零， 当 q 零点零导通的时候，可以呢做一个定时， 定时五秒钟，我们再把 q 零点零水阀呢把它复位。 好，这样前面我们讲的案例程序呢就编写完成，下面我们编译一下，然后呢打开仿真，然后测试一下。 好，下面我们把 m 零点零至一，那也就是当检测到有信号的时候， 好 q 零点零导通，导通五秒钟以后呢复位，那现在 m 零点零呢一直是之一的， 那当 m 零点零由一变为零的时候，那会来一个下降眼，那当下降眼来了以后， q 零点零同样会置位，然后置位以后延时五秒钟，再把它自身的复位来我们操作看一下零 好，零以后呢，同样会治胃，治胃以后延时五秒钟复位。那用盐的指令呢？要实现 我们前面的案例程序呢，是比较简单的。好，本节课程呢，主要给大家讲解了掩耳指令的使用，特别是当我们在使用掩耳指令的时候，一定要注意 存储器位呢，不能重复使用，只能使用一次，那这是特别需要大家注意的地方。好，视频一的内容呢，就翻墙这么多， 那下一个视频呢，与大家分享。用 scl 语言自己编写颜值令，然后呢演示自己编写的颜值令与系统给出的颜值令呢，我们进行比较，看一下我们自己编写的颜值令，他的优势有哪些。好，感谢您的收看。
236工控孙老师
00:38查看AI文稿AI文稿上升严和下降严是什么？字面理解，上升严和下降严是一个变量变化的一瞬间，是一个无穷小的事件，但是在 poc 的程序里，最小的时间单位就是扫描周期，所以所谓的严就是一个扫描周期。 上升岩就是触发的那一瞬间，就是开关闭合的那一瞬间，有效由零变为一的那一下叫上升岩。反之，由一变为零的那一瞬间叫下降岩。正常接通以后没有电瓶变化，不起作用。 下降严是按键松开的那一瞬间才控制输出，如果按下按键一直不松开，那就没有动作，这就是上升严和下降严，你知道了吗？
221创控教育电气知识分享号
