cad节点大样图怎么放大尺寸不变
各位学员大家好，今天我们来分享一下 cad 在制图当中，我们如何一键绘制节点倒样图以及局部放大图。 比如说现在我们想将这个立面图纸的吊顶这块区域给他进行一个节点大样的表现，或者说把这一块局部放大成我们下方的这种大样图，我们如何去制作呢？ 利用我们传统的方法会比较复杂，大家都知道会通过画矩形对不对？然后进行 修剪之类的，比较复杂。那在这边我教大家一个快捷键啊，叫做我们的 qg 空格，大家可以看一下，直接在这个地方绘制一下， 拉一下，大家可以看一下，好，直接拖出来。好，有同学就问如何将它表现为我们这种圆形的呢？同样大家可以在这边绘制一个圆形，大家可以看一下啊， 利用 c 空格啊，在这边我们画一个圆形。好，画好以后圆形我们稍微大一点啊，好， 移动一下，那此时我们还是通过 q g 空格，这个时候大家再次空格一下，直接点击我们这个圆 就可以了。好，那么这个时候我们的节点大，用图局部放大图就可以一键生成了，大家看到了吗？好，你学会了吗？
粉丝10.5万获赞40.2万
相关视频
01:28查看AI文稿AI文稿cd 节点大量图和局部放大图的标注，我们的局部放大图是经过放大的图，所以标注的时候尺寸肯定是不对的了，我们可以先看一下 d l i 定格， 现在标注呢尺寸是八十，实际上一比一的是四十，所以这个是经过放大量背后的尺寸了。首先我们来预测一下这个标注的样式， d 空格新建名称随便起一个， 这个基础样式我们需要选择一下，我们选择我们正在使用的一个标注样式下面这个， 然后继续在弹出的这个对话框里面只需要改变一个数字，其他都不需要动，那就是这个主单位里面的一个比例因子，这个比例 音质如何去改变呢？刚才那个图我们是放大两倍的，我们只需要去调整为一除以刚才我们放大的一个倍数，刚才是两倍，我们除一除以二，然后确定 字为当前关闭，然后我们再去标注 d l i 空格 四十，这样就对的上了这个门框也是四十，这里也是四十，门框跟门上的一个厚度都是四十。
266陈老师cad全屋定制设计
01:24查看AI文稿AI文稿老公，怎么了？像这样的节点大张图怎么做的呀？啊？我来教你。首先框选这个图形，把它删除掉，删除 dd， 找到复制的快捷键，复制 co， 输入 co 空格， co 空格，选择这个是口空格，确认水平，向左复制一份。 然后呢，再找到圆的快捷键，圆 c， 输入 c 空格，在要放大的位置画一个圆， 再选择这个是口，选择是口，点击鼠标右键， 找到式口剪裁，选择创建的圆，再选择这个式口，选择他对，点击中间这个位置，把比例改成一比八，把它放大一点，再选择中间这个夹点，向右移动，想要划线的话，再输入样条曲线 样的快捷键， s p l s p l 对，然后画一个样条曲线，这样这个节点放大图就做好了。你刚才说的快捷键也太多了，我都记不住呀。如果说你刚学 cad， 记不住常用快捷键的话，推荐你使用这个 cad 二维加三维的快捷键鼠标垫儿， 它包含了绘图工具快捷键、修改工具快捷键、标注快捷键、功能快捷键以及三维建模快捷键，并且在每个快捷键后边都有对应的图标。我把它放在视频左下角的小黄车里，赶紧点击把它带过去吧。
321CAD教学_宝哥
00:37查看AI文稿AI文稿cd 局部放大图和节点大样图，一般呢我们可以通过在布局空间呢快速完成。首先呢我们画一个呃这个圆，然后呢我们通过 mv 空格，然后选择欧空格拾取这个圆作为窗口， 然后呢双击呢进入到这个模型空间当中去，可以通过呢手动的方式选择我们需要放大的一个部分，当然也可以通过这个比例来控制。哎，这个呢都是可以的， 那确定好之后呢，我们可以呢锁定这个窗口，那通过这种方式啊绘制出来的标注呢也都是一比一的一个比例。
01:41查看AI文稿AI文稿你这个节点放大图画的牛逼的很吗？咋咋咋弄的吗？给我教一下。那我给你教一下这分分钟的事。咱先把这个先删除掉啊，咱们一般呃，回头是在这个模型里边，嗯，模型画好之后，像这种整木的，他有些节点比较像这个地方需要放大。咱们第一步先从模型切换到布局 切换到布局，输入快捷键 ma 空格，指定第一点，指定第二点，然后框选整个所有的命令，输入复制快捷键 co， 把它复制到旁边，这个时候会有一个咱们备用的对象输入圆的命令 c 空格，在你需要放大的区域给他画一个圆，然后再用 m 命令快捷键移动到合适的位置， 这个时候右键刚才这个 mv 这个框会弹出一个对话框，在这里边选适口裁切，点击刚才所画的这个圆就可以了啊。框选咱们所要放大的对象，输入 m， 把它移动到原对象里边合适的 位置，然后移动好之后，然后你点击刚才咱们创建这个时候点击中间的三角形，选择合适的比例，这个时候选择到合适比例，如果你觉得这个稍微有点大哎，把它稍微调整一下， 调整到合适的比例之后输入 m， 把它放到合适的位置，再输入快捷键 spl 啊，指定第一点，然后指定第二点， 指定第三点，指定第四点，空格结束，这个时候就这个节点放大它就做好了。你刚才的操作就是很顺畅，但是呢，我没记住一个什么什么键，那，那咋记怎么的？ cad 里边绘图一定要用快捷键，这样能够提高你的画图效率， 如果你记不住快捷键，给你推荐这张 cad 二维加三维的快捷键大鼠标垫，上面有整理好的绘图工具，快捷键修改并标注工具，快捷键标注功能还有三维建模，每一个快捷键都有对应的操作命令图标，以及他所对应的操作指令，点击下方小黄车带一个就可以。
288西安雨丰培训学校葛老师

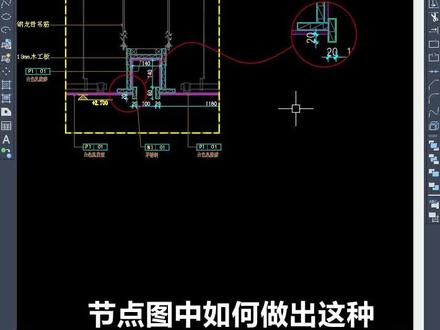

00:13查看AI文稿AI文稿节点图中如何做出这种圆形放大适口？首先 cp 复制适口，调整适口比例大小，然后再需要放大去画一个圆，最后鼠标点击适口，选择适口，裁剪选择圆形就完成了，你学会了吗？
26423dmax吧
01:13查看AI文稿AI文稿宝哥怎么了？这样的大样图他是怎么做的？大样图的话，我们可以先选中这个图形，选中图形，找到复制的快捷键， co， 复制 co， 输入 co 空格，指定几点向右复制。 然后呢，找到圆的快捷键，圆 c， 输入 c 空格，在我们想放大部分，画一个圆， 再找到修剪的快捷键，对，输入 tr 空格，两次空格，两次修剪掉，其他部分 不想要的部分修剪掉。然后这部分呢，我们选中输入一空格，一空格删除，再找到缩放的快捷键 sc， 对，输入 sc 空格框，选图形，指定几点空格，确认指定几点，输入比利因子，输入三空格，这样 就放大。但是这么多快捷键我老是不熟练，怎么办呢？呃，如果说 cad 常用的快捷键你记不住的话，可以把这个鼠标垫带回去，它包含了绘图命令、编辑命令、 尺寸标注、测量、试图缩放图层以及修改命令等常用的 cd 快捷键。我把它放在视频左下角的小黄车里，赶紧点击把它带回去吧。
277CAD教学_宝哥
00:29查看AI文稿AI文稿画节点大样时，局部表达删减很麻烦，安排输入 xy 命令， 输入锁引符号，点击确定框，选要放大的范围， 输入放大比例两倍，点取放置位置，对比一下，堪称完美，你学会了吗？
201快图工具
01:13查看AI文稿AI文稿老公怎么了？像这样的节点大样图，他是怎么做的呀？你先选中这个图形，把它删除掉，删除，选择这个图形，找到复制的快捷键，复制 co， 输入 co 空格， co 空格，点击任意点，向右复制一份， 再选中这个式口，点击中间这个小三角，把式口的比例呢调大一点，调成一比五，一比五，再找到圆的快捷键，圆 c， 输入 c 空格， c 空格，在节点位置画一个圆， 再选中适口，选中适口，点鼠标右键，在这里找到适口剪裁，选择你画的圆，这样适口就生成好了，再选择它，把它移动到相应的位置上就可以。这就是我想要的。对，你刚刚说的快捷键是什么 来着呀？如果说你刚学 cad， 记不住常用快捷键的话，推荐你使用这个 cad 二维加三维的快捷键手牌店， 它包含了绘图工具快捷键、修改工具快捷键、标注快捷键、功能快捷键以及三维键模快捷键，并且在每个快捷键后边都有对应的图标，我把它放在视频左下角的小黄车里，赶紧点击把它带过去吧。
227CAD教学_宝哥
