0.6-1kv电缆耐压试验方法步骤
粉丝7728获赞2.0万
相关视频
00:55查看AI文稿AI文稿知道一百一十千伏 g i s。 设备的耐压试验通常分为哪三个阶段？第一阶段，初步耐压，目的是测量母线电压，观察高压感应指示灯显示是否正常等。第二阶段， 相对低耐压级母连断路器断口耐压，目的是检测 g i s。 设备的相对的绝缘性能和母连断路器断口的绝缘性能。第三阶段，各近出现间隔断路器断口的绝缘性能。试验时 将主变间隔事先接好的三根接地线借在串联斜阵分压器上缓慢升至一百八十四千伏或者二百三十千伏，耐压时间为一分钟。实验的目的是为了检验 g i s。 设备在运行后内部绝缘强度是否满足运行标准要求， 考核其经过长途运输和现场安装后的绝缘状况，确保安全投入运行。武汉五高电测专业承接工厂、小区、学校配电调试。
00:37查看AI文稿AI文稿哎，刘公，嗯，十千伏电缆的耐压测试现场要怎么设置啊？十千伏的电缆，十千伏的电缆直流耐压呢？我们遵循的标准是国标五零幺五零杠二零一六，根据标准试验电压是相电压的两倍，也就是十七点四千伏， 时间是十五分钟。但是如果我们选择预防性试验五九六的话，那么你就要做大概一点七倍的幽灵，也就是大概十四点八千伏，那么时间呢？大概需要整整一个小时。呃，如果大家对我们的两本灰尘都感兴趣的话，可以点赞，然后后台私信我们可以免费下载电子版本。
01:09查看AI文稿AI文稿一百一十千伏三公里电缆耐压试验，这里用的是一套大串鞋，下面来看一下接线变频源，右边是通过发电机运过来的三百八十伏电源输入，左边是变频源输出，接到励磁变压器输入 励磁变压器按照抽头接线，引出高压线接到电抗器下端，这里的电抗器四节并连，下端相连，上端相连， 上端为高压输出接到电缆这边安装师傅上去把电缆拆开，接到我们高压引线耐压前，先测试下电缆绝缘。一百一十千伏电缆三公里，用两毫安栅欧表测试，二十多秒就出水稳定了。嗯，绝缘没问题，再等一分钟测吸收比， 吸收比一点六，一开始升压，这里要求是一百一十千伏电缆耐压一百二十八千伏，时间一小时。在这里耐心等一个钟头，终于快一小时了，后面还有五根，还要求每根打完拍图片确认，今天晚上怕是回不去了。

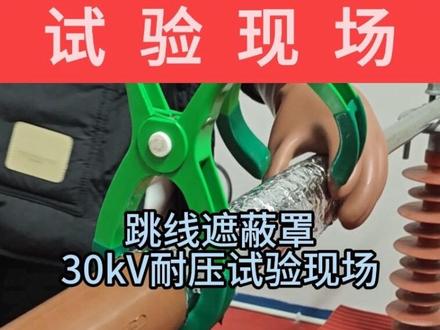

01:49查看AI文稿AI文稿哈喽，带电作业的朋友们，不知道你们是否也担心过手中的绝缘防护产品的安全性问题，后面就是我们的高压耐压试验场地，今天我来带大家看一下我们是如何对产品进行耐压实验的。 首先将跳线遮蔽罩安装在产品上，建立等电位面， 用绝缘夹进行固定夹紧， 将高压输出线和导体进行连接。 今天的实验主角是我们应用于十千伏线路的一款跳线遮蔽罩， 我们将对它进行三十千伏一分钟的耐压试验。可以看到现在电压正在以一千伏每秒的速度向上爬升， 随着电流越来越大，电流声开始滋滋作响，不知道屏幕前的你有没有感受过这种压迫感呢？ 现在已经达到了目标设定值三十千伏，并将持续保持一分钟。 好时间到，可以看到我们的产品在三十千伏的高压下并没有发生击穿和闪漏， 不知道这样的测试结果能否打消你心中的安全担忧呢？
14:37查看AI文稿AI文稿今天讲一下这个一百一十千伏母线的这个蓝牙实验，嗯， 可能上个现场视频，就是有些地方我怕讲的不是太清楚，所以，嗯，我自己做了一个图，然后希望能通过这个视频呢去把这个 是去讲清楚。本来这个耐压实验是定的是我们施工单位去做的啊，但是后面是因为局放局放施工单位做不了，所以 让国网公司过来做，然后国网公司人人也不能就来一趟，只做局放了，对吧？所以就顺便把这个母线耐压给打了，然后人国网公司打的时候呢，我也虽然说是作为业主吧，但是也不好意思说是上去， 对吧？去录个视频啥的，跟他们不是太熟，所以我就在这里再讲一下是怎么个做法。 然后首先这是一母二母，然后这是一个母莲，这是一个非常典型的一百一十千伏的双母线的接线，然后这是两个进线， 然后这是两个主变，然后两个 p t。 我 这里是简化了啊，因为因为我们现场实际上是三三个金线和三个主变啊，我觉得这三个两个其实都都问题都不大，主要咱们把原理讲清楚，然后我们这个试验呢，就是要做一次合闸， 合闸就是所有断路器在合闸情况下的一个实验，还有一个是断口，断口实验， 然后呢咱们这个是主要是 g i s， g i s 和 a i s 是 不太一样的，因为它所有的这些设备原件啊，它都是在独立的气室里，像我们的 ct 啊， ct 啊，断路器， 然后各种呃，割刀啊这些，他全是在这个封闭的气室里，所以你没没有办法说是把它拿出来单独做啊。呃，所以我这里从核炸开始讲，核炸情况下就是我们 这是两个馈线，两个馈线，然后我们随意挑一个，把它当做联通整个母线的回路就行啊，我一号也行，二号也行，看哪个方便就就做哪个吧。然后我们假如说一号的话，我们就先把一号这个割刀合上， 合上，然后断路器合上，然后把我们的母连合上，断路器合上，隔刀合上，隔刀合上，然后这时候我们是不是通过这走走走走走合上以后，是不是这样形成一个通路的，对不对？然后整个母线我就可以带电了，这时候， 然后其他的，我们其他的地方呢？就是把断路器合上，然后隔刀合上，然后 p t。 pt 的 话，我这里重点说一下 pt， pt 它这个做内压母线内压试验的时候啊，它是不能说是 做的很高的，因为一般都是半绝缘 pt， 现在可能发电那一块是用的是全绝缘 pt， 然后半绝缘它不能做的很高，所以我们就给他加一个额定就行了。你要么就是到时候单独做个 pt， 就 像我前两个视频一样，单独把 pt 去做了一下， 要么就是你在老练试验的第一次老练试验的时候要向电压是六十三点五千伏，这时候你可以把 p t 投上， 然后 p t 投上之后，然后当老练耐压结束后，要第二次加个额定电压的时候再把它退出啊，这样就相当于做了一下我们 p t， 然后这里我就当做咱不做 p t 了，所以我们 p t 就 给它分开就好了，分开分开 如其余的，然后把断路器合上，然后隔隔刀合上，合上、合上、合上，然后这时候我们是验证了什么，是不是？呃， 这这些断路器下口的三公位割刀也都合上，然后这时候我们就相当于验验证了，我的割刀，我的断路器，我的两把割刀，我的母线，我的母连的割刀，母母连的断路器， 包括进线的这个这三把割刀，然后这个进线的断路器啊，我们就整个回路都验证了。然后具体我们需要去怎么去做呢？ 首先我们先加一个六十三千伏向电压单向啊，就是我给大家说一下，就是这样的， 这是 a， 这是 b， 它这个 j、 s 有 分向的，有，有，这个就是整体的，我们都是整体的，就是三条母线，它在一个气室内。那么假如说这是 abc， 我 们要做 a 向的话，就是把 bc， bc 接 d 就 好了， bc 接 d， 然后 a 向 a 向打一个六十三点五千伏，持续五分钟，这是老老练试验。 这个六十三点五，就是一百一十千伏的那个向点压，一百一百一十千伏除以根号三就等于六十三点五 啊，这是他向点压，这样打是什么意义呢？就是因为我们这个 g、 i、 s 这些导体设备都是在独立的气室里，在气室里的话， 他可能在安装的过程中有一些灰尘杂质，所以我们第一次加这个老电试验。为啥叫老电试验？就是我先通一个向电向电压，把里面的杂质给去除掉啊？我因为我这个导体带电以后， 他会对周围的这个气体放电，这时候一些杂质什么的就烧掉了，就这个过程就烧掉了，所以能更高的打压，为了下一步打更高的电压而做准备。这是老年实验，做五分钟一项，做完以后 我们再做一个额定的限电压，这时候是额定的限电压还是加在 a 项当中加一个一百一十千伏的限电压，这个做多多久呢？三分钟为什么要这样做？说实话还是要烧，因为可能有些杂质，它非常细小 啊，他六十三点五千伏他烧不干净，你这时候你可能直接打一百八十四的话，会导致直接放电，然后台子跳掉，这个在现场确实见到了啊，我们打一百五十 b 向，打一百五十千伏的时候，台子莫名其妙跳掉了，跳掉以后我们第二次打 能直接打到一百八十四就没问题了。然后我这个事也跟厂家去沟通过啊，他给我的答复就是你电压之前小的时候有些东西还没烧干净，所以 你你一百五十千伏跳，是因为打到一百五十千伏跳的时候就说明啊，又把那东西烧了一下，烧干净了之后再打一百八十次啊，没有问题了， 所以我们又加了一次一百一十千伏，这时候持续三分钟，三分钟之后我们在第三次打出场，实验出场耐压标准给的是二百三十千伏， 我们打百分之八十，百分之八十是多少？就是一百八十四千伏，或者说全压，就是因为现在国网的一些国网的这些站啊，他们会要求现在是打全压的，但是我们下面这些这个负荷端来说吧，啊，还没有这么严啊，打个百分之八十 四千伏或者说是全压就可以了。然后 我在这里因为，呃，有很多兄弟可能对这个这两块电压不是太懂啊，所，所以我这时候 我再给大家介绍一下这个耐压和你正常通电的一个标准这个区别啊，你正常咱们三相电是这样的，我稍微，哎，我稍微画一下， 这是 a， 这是 b， 正常三相电呢？它是带有角度的，一百二十一百二十度角度，我们耐压的电压它没有角度的， 呃，哪怕你三个短在一起，就是我假设说我三个一起做，我做一个一百一十千伏， 它和这个电压是不一样的，因为它这个输出的，我就是输出一个零度的电压，它是完全一样的， 那我们的线电压一般是 abab 或者 bc 或者 ac 之间的。你看我假如说我取一个 ab 的 线电压，我画，我画这个向量图，画出来它，它就是这样的， 然后把 b 平移过来，平移过来之后是不是形形成一个新的向量？这就是 ab 的 ab 的 线电压，对吧？我 bc， 我 bc， 我 把它平移过来， 平移过来，我形成一个新的向量，是不是这个复制就要比比比这个像的时候要高，那他就是个根号三倍的关系。 但是我们的耐压，耐压这个电压是不是这样的啊？耐压电压是怎么跟跟你们解释啊？就是我是真正施加在导体上的电压啊，他不是线电压， 你像我如果他正常，他正常运行的时候是限电压一百一十千伏，那就是我 ab 之间的限电压，对不对？一百一十千伏，然后或者 bc 或者 ac 就是 一百一十千伏，但他实际项电压是多少？项电压是六十三点五千伏， 我这时候我三个主体我都加一百一十千伏，他就是一百一十千伏，他不是项电压六六十三点五千伏， 能明白我这个意思吗？就是我加在三项中，我如果加一百一十千伏，他就是一百一十千伏，他不会说是再有这个跟三倍的关系了，所以实际上这个电压是很高的。 因为打变压器我们是一百一十千伏变压器，然后当时做的时候是打了个一百一十二吧，哎呀，好多兄弟说哎呀好低啊，这，这是额定电压，差不多其实完全不一样，因为你说的额定他要出个根号三呢？然后我们这个一一二是不会出根号三的， 包括我们在加电压的时候，你哪怕你变压器电动机，对吧？你三项短接起来做你，你假如说这三个出头， 你把它端起来加一个耐压电压加到它的定值，它会转吗？它不会转，因为它没有角度关系，它产生不了磁场，你加的电压就是真正在它老祖上的电压。然后我们合闸做完之后我们再做一个断口。我还是拿一号主变举例子啊， 把它把它这个合闸，合闸状态就是刀闸、断路器，刀闸全部合上，合上之后，然后我跟一母合上母莲，是不是形成了一个通路呢？ 形成一个通路之后断口是啥呢？就是我断路器要在分闸情况下做，为什么说是要做一个断口呢？你假设说我这是个断路器， 正常合闸他是不是就就两个就合起来了，对吧？分闸的时候他他有一个距离，我把下端接地，我或者说是把那个是，呃，对，我就把下端接地，我从上口加一个电压， 然后如果说是他们两个之间的分闸的绝缘不好呀，或者是怎么样啊？我耐不住这个电压。那，那说明你以后断电的时候，他哪怕在分闸状态，他可能还会给下口一个感应电，这就会 对于我们运行人员造成一个误判。哎，我明明分闸了，怎么还会带电？这样就会损伤设备或者说是人员，所以我们要测断口的意义就是我这个断路器确实是可靠合闸的。呃，是可靠分闸的啊，我上口哪怕是有电压，我下口也再也不会带电了，就是这么个意义。 我们这合闸以后，我们这个母线是不是都是分了？第一次我们先做符合的，这些都是符合，进线变压器都是符合，我们把符合的隔刀合上， 隔刀合上，隔刀合上，然后把它的这个什么断路器要分闸，然后断路器分闸，是不是？这是三公位？这，这实际是有个接地的， 对吧？我们把这个隔刀打，打到接地状态啊，隔刀都打到那个接地状态把下口的， 因为我们是从上口加压，把下口打到接地状态，这时候我的我的电压是这样走的，是吧？这样走，先把母联合上，这样走，然后走之后我， 然后我我这个电压这样走。哎，走到这他不走了，就就这有压，如果说是能击穿的话，那说明有问题，那台子直接跳闸，那就找问题就行了。我第一次我们打所有的复合，然后第二次打什么呢？第二次打这个间隔，因为他没打吗？对吧？ 那这就很简单，我们本身就是从这加的压，从这连接的设备， 我们只需要把这个割刀合上，把这个断路器分开就可以了，然后我这个时候就母线就不带电了，然后这个刀闸的接地头上，然后这样 我电压打到他下口，如果说是分闸有问题的话，那那那把这击穿，然后接地，然后台子跳掉，这第二次打第三次我们就做一下母连的， 然后其他的其实都可以分掉了，分掉以后我们把这个合闸，合闸之后把断路器这个刀闸合上，合上之后 打到这个电压下口，然后这时候，嗯，我忘记了，母莲好像是不带接地的吧？带不带？如果不带的话就是你随便找一个出线，然后合，然后合上，你假如说这是打的二亩，对吧？然后你就把一亩通过，一亩一亩这个刀闸合上，合上之后，然后， 呃，哦哦，这个地方不，不需要核那个核割刀了，这个地方直接核接地就行了，直接核接地，然后如果这有问题，一个电压感应过去，然后接地，然后跳掉， 然后整体的这个，嗯，母线电压实验就是这样的。好，今天就说到这里。
122康斯坦丁
01:00查看AI文稿AI文稿通过耐压脉冲查找故障， 八十六红色的两万欧标，这边的电缆已经穿掉了，然后查找故障的地点，来个默契 波形，采用办法已经散落，这个啊，波形出来了，再起位置收放一比三，这个是 因为这个起两个高峰点，再起一个 三百米位置，故故障点已经牵引出来，继续现场。

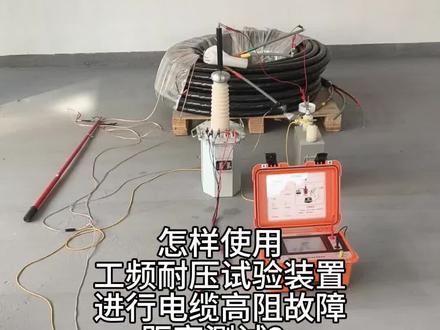

03:45查看AI文稿AI文稿今天我们使用公平耐压试验装置进行电缆高阻故障距离测试，这一转电缆是长度一百米的，我们在电缆的另外一头 a 向上用钉子打了一个孔，然后把钉子拔出来了，这就模拟了一个电缆高阻故障点。 我们来看仪器的接线，这是公平耐压试验装置的控制箱，他的输出端接到试验变压器的输入 仪表端，接到试验变压器的仪表接地端可靠接大地，接地端他同时也连到试验变压器的高压尾和接地端上面。 试验变压器的高压输出端接一个整流归堆，这个整流归堆的方向是向下的，这样输出的才是负高压。将负高压加到电容器的一端，电容器的另一端可靠接大地。 将电容器接负高压的一端连上球系的一端，球系的距离调整为一毫米左右，这个时候放电电压大约为四五千伏左右， 如果要放电电压更高，可以把球系的距离调的更远一些。球系的另外一端连到背侧的一项上面，另外的两项还有电缆的屏蔽层和铠。要可靠接大地，将电缆的另外一头全部悬空。 电暖故障测试仪的红黑输出线连到取样盒的红黑接线端，取样盒它和电容器的接地线平行放置，进行无线取样。首先打开电暖故障测试仪， 设置为闪漏法测试方法，这里显示闪漏法设置传输速度 一百七十米每微秒，按发射显示，请等待将控制箱接上二百二十伏电源，合上电源开关，按启动升压。 可以看到球芯和故障点都在放电，你看仪器已经采集到了波形， 降压停止，分开电源，拔掉电源插头，稍后再对电容器和备侧电缆进行放电。我们先看波形， 将光标快移，移到有波形的位置， 然后调显示比例，将光标移到一个周期的起始位置， 然后按光标零点， 按光标快移，这个时候会出来另外一根光标，移到一个周期的结束位置，这个时候显示故障距离为一百米，和实际相符。 返回关掉电源，拿放电棒，对电容器和被测的一项进行放电，都是先走放后直放。感谢大家的观看。
610千伏电力-高压试验仪器

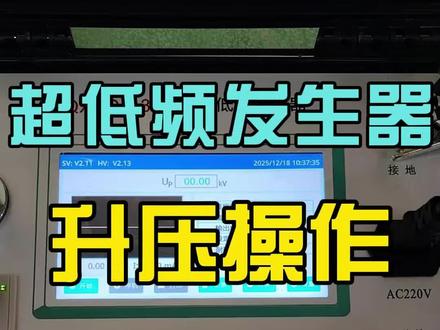

01:52查看AI文稿AI文稿超低频发生器是由主机、升压器和附件箱三部分组成，附件箱里面附带一个补偿电容，仪器附件有一拖三的接地线、打印纸、 u 盘、保险管、放电棒、电源线、低压连接线，两根高压线组成。 下面来进行仪器的空升实验。主机接好两百二十的电源线，然后通过低压线接到升压器的输入端，两者保持足够安全距离。升压器的高压引线悬空接到我们补偿电容上端，同时补偿电容下端和升压器接地端 以及我们主机的接地端。通过一拖三的接地线接地，最后引一根放电棒。仪器操作旋钮开关仪器开机， 点击设置选项，设置其目标电压和耐压时间，这里设置三十千伏一分钟作为演示，然后可以选择试验频率，这里就选零点一作为演示。确认后可以看到显示设置参数，点击开始实验， 此时仪器缓慢升压， 升到指定电压后，可以看到正在计时，同时显示电压、电流、频率。耐心等待， 一分钟过后，仪器自动降压，点击打印可以看到刚刚试验的参数， 点击记录，里面会自动保存近期测试的数据值，通过插入 u 盘可以选择导出到电脑，试验完后记得用放电棒进行放电。
00:39查看AI文稿AI文稿新电缆敷设前应该做交接试验，安装竣工后和投入运行前应该做什么？这道题的选项分别是交流耐压试验、直流耐压试验和交接试验。新电缆就像新买的设备，在敷设前，交接试验是一次全面的体检， 在安装完成后和投入前还要再复查一次，那么仍然是确保它的绝缘和性能绝对可靠。 这里说的交流耐压实验和直流耐压实验实际上是体检的具体项目，而我们的选项 c 呢，是整个的一个流程，所以我们的答案选择的是 c 交接。
