天正暖通水管水力计算提取不正确
粉丝5377获赞1.8万
相关视频
10:27查看AI文稿AI文稿同学们，咱们接着刚才的一个图纸进行讲解，因为刚才图纸不是崩溃了吗？我们重新打开这个图纸，发现连的管道都没了，我们重新连一下，我们可以看一下在天正暖通这个软件没有 bug 的时候，我们连接风管是什么样子， 因为刚才我们那个视频也看到了，如果天正暖冬这个软件有 bug 的话，连接的是一段一段的，是有问题的，是需要手动来修改，那我们现在来看一下在没有问题的时候，连接好是一个什么样的， 可以看一下选中所有的封口封管，这样就可以直接连上，不用像之前一样还在手动修改。呃，像之前一样，我们把这个封口连 连接在这个布管道上，把这个删掉之后，把这里变成三通， 三通选完之后，你要选一个流向，然后选这边直对了， 再选择连接进到这个空管道上就可以。 这个时候我们要检查一个问题，我们检查一下我们的三筒是否是反的啊？我们先把这两个扣口连接上， 我们这时候来检查我们三通是否是反的，呃，选择构件换向，这个是反的，呃，这个也是反的，这也是反的，反的 这个是正确的。选中所有反了的三通，然后点击空格，这样所有的方向就全都正过来，那么我们这个，呃这个没有删掉吗？ 楼梯间不需要。 好了，我们这时候开始来进行一个水的计算， 计算空管水力，右键提取分支，选择这个开始，这样可以看到每一段都是一个虚线，说明我们选中成功了，对不对？这时我们来按一下空格，这样所有的 我的数据就在上面，我点计算设计算，这样我们可以看到主管道的一个宽和高，宽和高宽这个两米说实话是一个很大的一个参数了，因为主管道目前的流速是五米，我们可以将 这个高度把一千调整成六百三，宽度调整成一千六，进行一下这个计算，切合计算目前的风速是十米，十米如果加上销售器的话，我们这里也是 可以勉强使用的，那么那么我们把所有的放到 id 的财富 vs， 这样我们把所有的八百都改成一百三，然后再进行一下交汇计算，计算交汇计算，这时候就可以看到一个管道的一个流速，我们会看到我们支管的流速都是三米左右， 主管道可能会稍微大一点，这里有二十有十米。后面我可以给大家找一下这个风管流速的一个要求的一个表格，再给大家看一下。呃，感兴趣的同学可以加我微信，然后我们进行一下分享， 之后我们点呃绘图更新原图，这样我们的管道就都更新到这个数据了，这样我们一个简单的呃控送风，送风系统就绘制结束了。 如果我们同学想保留这个计算风刮水水利算的说明书，点击这个会 分析选项，下面有个输出计算数，呃，一样的，我们这个计算数一定要是一定要是这个。呃， 这个 excel 文件啊，不能是 w p s。 下面的 excel 必须得是 office 软件的一个 excel 切割机 的一个输出，输出三个表格，第一个表格呢是这一个分支最不利的一个管断的一个水积分表，一二 五六一二三四五六七八九到二十二。我们可以看一下二十二是哪个管断啊？点击二十二可以看到二十二这管断，那么就说明从这到这的一个管断是一个最不利的一个环路啊。这个表格说明了这个问题， 这是一个总表，一个总表的一个计算， 风量，长度、形状，这个是宽度、高度、速度、延长阻力，局部阻力，这个这个只是他俩的一个求和，是一个同阻力，这是一个表的一个含义，这是 是一个表格的平衡分析表啊，有的时候老师会要求这个平衡率在多少多少以下， 我们在图纸上目前是计算出来一个实际的一个屏幕，因为我们后面会加一些阀门吗，来调整这个屏幕，但是你加了阀门之后，这个软件就计算不出来，就听明白了。 所以目前这个参数，如果老师实在是是不同意这个参数，但我没有办法，我们只能进一个手动公开，因为你即使把这个公开到，老师也不会看出来，所以你没办法，只能进一个手动公开啊。但是有的老师他也不看这个，也不看这个， 这样的一个风管的水机站就绘制结束了，之后我们再进行一个风管的 一个标注，这个这个三种也是 bug 换线， 哦，对，有的同学可能会问啊，我们这个这个风口应该是没有计算上在这个风管上啊，有同学可能会问，我们这个风管同时接这么多风口，是不是要进行一个变镜啊？ 呃，实际上我们需需要一个边境，这个边边境都是可以的，你可能边境就呃费一点材料，边境可能要节省点材料，这样 实际上是需要变镜的，但是我们做这个毕业设计啊，这个天正暖通，如果你在这里变镜了，可能后续这个计算可能会有点麻烦，我们可以给大家演示一下，在这里做一个变， 我有一个打断合并的，一个把这个风管进行一个打断，目前来看这个风管的宽度是在八百二百五，那我们风量是二一， 风量值一零八一，我们将这个风管操作设置成一零八一，这个八百乘二百五，是不是这个风速就不推荐了，那这个时候我们将风管改小，变成一个五百乘二百五，这样之后再做上这个 变镜。我们可以在图纸画绘好之后，进行一个风管的一个变镜，但是如果你提前提前绘制，就是计算之前我们进行变镜，呃 也是可以的，也是可以的，这个但是他会影响一定的计算结果啊。有时间的话我会给大家录这个视频来重新试一下，来计算一下啊，我会给录大家录这个详细的视频，因为本期视频就是一个呃软件的使用，以及一个计算结果的查看嘛。 下一步呢，我们在标注管件，添加标注，封管标注，将管子标注成管件，我们可以大家看一下这个我们的参数 是没有 mm 这个单位的，呃，因为我们的制度规范有时候是不要求这个 mm 这个标注的，因为大家都知道我们 cd 的单位其实就是 mm， mm 就是毫米嘛，所有的参数都是一千六百毫米，他就是一点六米啊， 六百三十毫米就是零点六米，因为他有一个比例吗？这样我们一个送风就绘制结束了，之后我们还要绘制一个回风管，回风管就是类似于这样， 这个是风量，送风量通过计算呢，我们通函数计算，可以计算出一个全空气系统房间内的送风量，回风量以及新风量。啊。目前我们是 绘好了这个送风系统，下面我们还要绘制一个回风系统。回风系统其实就是一个比较简单的，不需要不需要风环式计算的一个一个系统，因为我们回风量是固定的，将风口这么绘制，呃， 不需要绘制太多，大概接到这个位置就可以了，出口大概四到五个就完全足够用了。 呃，如果我们能够掌握这个纵横管的一个绘制和计算，那回风管那更是不在话下了，对不对？下面我会给大家演示一下这个公字形的纵横管该如何进行计算和绘制，朋友们请看下一期视频。
335画空调的民工

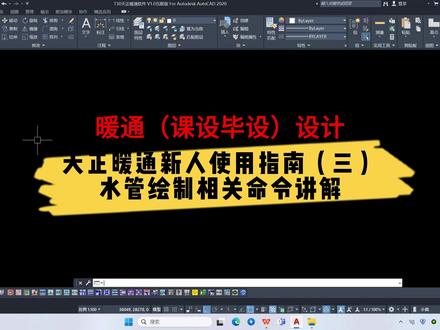

08:28查看AI文稿AI文稿hello， 大家好，今天给大家讲解空调水路，因为之前的视频已经把风管相关部分的基础内容给大家讲解了一遍，那么今天呢就给大家讲解一下空调水路的相关内容。 呃，还是打开左边的工具栏下边的空调水路，那么我们看到的第一个命令是水管管线， 呃，水管管线其实它是相当于就是单根水管的位置，有空冷供水，空冷回水， 还有一些空热供水，空热回水，然后是空冷热供水，空冷热回水、空冷却供水、空冷却回水，还有空冷凝水， 那么下边这个是多管汇聚，多管汇聚是我们最常用的，因为它可以同时汇聚，呃，供水管，回水管，再加上我们的冷凝水管， 这样的话我们可以通过多管绘制呃一下，呃，就通过这一个命令可以一下子绘制三根管线，就是相当于是这个命令能够实现我们三根管线同时绘制，你看 这三根管线能够实现同时绘制，然后呢就是我看一下 就是，呃，需要注意的是什么呢？就是他这有个管线间距，我们在画的时候呢，可以通过复合计算，稍微就是预估一下他的 总管径大概有多大。就是这个管线间距呢，你在那个客设 b 设当中，你其实不考虑是无所谓的，但是咱们在平时的设计当中是呃要考虑一下的， 对，就是你管道的管径加上保温加上安装，这个间距是你需要考虑的。 你保温的话，你如果按五十间距，按一百二的话，就是两个保温的间距是一百二的话，那么你就得想一下它这个间管线间距应该是中心间距， 那么你就得算一下你的管的中心间距是多少，反正我觉得你就是要大概的有个心里有个数。嗯，对，然后这个水管立管呢？其实跟空调的那个立管是一样的， 你看你点击一下他这也是有那种其实起点高度跟中点高度的， 然后看水管立管， 嗯，你还可以给他改成这个，嗯， 也可以给他改成单圈的。 然后我们可以在三维式图里边看一下，你看 你看他这个其实跟风管是一样的，同一个道理。还有水管阀件也是， 他这个里边有。呃，电动阀门，还有普通的这种阀门，还有附件，还有一些仪表、 真空表、压力表、自动压，呃，自动的，自动记录压力表、压力表。然后还有一些看一下附件，附件里边有这个 y 型过滤器是我们要经常用的，还有这个 我看一下，还有，对，主要是 y 型过滤器我们经常用，还有这个补偿也是我们经常用的。这里边有一些阀门，比如说通用阀门，然后看一下还有什么， 你看自动排，对，自动排气阀，自动排气阀是我们也也是我们要经常要用到的阀门。碟阀，对，大家还有这个，呃，离心水泵， 平衡阀、 动态压差平衡阀、静态平衡阀、节制阀、手动叠阀，对，这都是有很多，还有一些电动阀门， 你看我们可以，嗯，对，他们他的布置其实跟那个封管的是一样的，打断附着管件，对，就是这样。 然后布置设备，其实这里边最多的就是这个封盘， 封盘的布置我们把它删掉。呃，封盘的布置，对，随便布置一下， 对， 然后比如说是， 然后这是封盘，就是这个布置设备，咱们之前的视频也讲过，对吧？这就不细说了。就是风机盘管用的最多的就是风机盘管， 然后他这有个设备编辑，其实就是你跟你双击他是一样的。 然后还有分集水器，呃，分集水器的话咱们现在是，呃，目前是讲不到的 后边，但是后边会有那个选型，选型的时候会说的。然后这是设备连管，我们可以看一下设备连管，嗯，对，你看， 嗯，等一下之后我们可以重新给它连一下。 ok， 就 这样 设备连管，然后是这个的话，呃，空调水路的话主要就是这些， 然后后面的话就是对他进行水利计算，然后算管径，嗯，选那个水泵之类的会用到这些数据，那些那些都是后边再讲了。 然后谢谢大家今天的观看，然后希望大家能够多多，嗯，多多转发，然后一箭三连，多多关注，谢谢大家。
34暖通设计师康工
03:29查看AI文稿AI文稿然后选这个共回水温度啊，这个是比较重要的。共回水温度的话，如果你们要是做这个散热器供暖哈，散热器供暖的，我们就选这个规范，这个五零七三六二零一二名归上面这个七十五五十的供回水啊，这是那个，呃，根据你的这个规范来选啊，规，根据规范来选，如果要是说是这个， 呃选这个，呃低温地板辐射供暖啊，就是我们的地暖的话，那你选地暖的温度啊，这个地暖的温度的话，相对来讲变数要大一些啊，他可能这个供回水温温度 不好说啊，他因为他是个范围吗？他就是你具体是具体问题，具体分析，你项目上写的多少温度就是多少温度啊。比如说我这个项目是四十五的供水供水啊，然后回水可能三十八，对吧？那你就写这面，就写供供水是三十四十五和三十八啊，这个是软件输入的问题啊，然后这个管壁有个粗糙度的问题，粗糙度是零点二 跟零点五这个的话问题，呃，他有一个，也是一个，在我们这个应该是记错，上面有一个关于这个管壁粗糙度的选择，这一项你可以默认零点二就可以啊，他那个影响不是很大啊，这项这项影响不是很大啊，有的时候需要零点二零点五的话，因为是钢管，你比如说像这个金属类的钢钢管的话， 比这个相对量塑料水管的话，他的这个啊，就是这个粗糙度要要要低一些啊，就是更光滑一些吗？对吧？然后这个 那个塑料水果塑料管道像 pvc 啊，像 pe 的呀，或者是这个 ppr 这些管类管道呢啊，他可能是这个表面的粗糙纹理度啊，就是比这个钢制的金属的要差一些啊，这个就是零点五，但是问题这个影响都不是很大啊，这个 随便选，然后最后，然后就是这个水温的问题了，这个水温的问题的话我们怎么说呢？呃水温啊，这里面这个水温 是一定要选择的，是我们的这个，呃这个供回水温的平均水温啊，平均水温，他的这个这个计算公式呢？就是我们的这个，呃供水啊，就是这个，嗯 啊，就是共啊，就是应该是叫 t t t g 啊，就是 t g 加上我们的这个 t h 啊，就是共加替回的一半啊，这个 表示这个 除以二，对吧？除以二，然后那个这个这个这个是它我们的这个我们的平均水温啊，这是它的 t， 这个小拿小 t 写了啊，这个 t 等于这个温度，要输的是我们的这个，呃水温的这个 平均水温啊，就是我们供回供水跟回水的平均水温啊，把这个输进去啊，其他的这些东西呢就基本上都没有什么可输的了，这个笔模组这块是需要等会再说的啊。然后呢符合这个单位， 呃，一般情况下我们习惯选这个瓦特要多一点啊，因为你这个算符合，是一根管断，一根管断的算吗？他这个如果你要选千瓦的话，他这个他这个数量级呢就得，呃 比较这个写的数字就比较小啊，一般我们像一一一组散热器的话，大概都是一千多瓦到三千瓦之间对吧？有的几百瓦对吧？应该是几百到三千之间，所以用这个瓦特呢 啊，更好一些。流量单位呢？就默认为这个啊？流量单位啊，最关键是这个问题来了，就是这个笔模组的这个选择范围。我们笔模组范围啊，一般输入这个关键我们的技术措施上面有两种啊，一个是 三十到六十，另外一种是六十。我没有全屏吗？等会啊，我看一下。
12:39查看AI文稿AI文稿呃，下一步要怎么办呢？要开始画新风管，绘制风管，绘制画新风， 这样我们可以预先预先先规划一下这个吸风机的位置在哪？这里有个设备间，把吸风机放置在这里，这样把吸风机关了。 呃，由于我们所有的风口都设置成二点七五的一个标高，那么我在画这个新风新风的时候看这个中心标是这样， 我可以给大家演示一下，如果中心标高是零的话，可能会出现什么问题，我给大家演示一下，我一步一步教大家来有一个连接设备的功能， 在这里，在这里，这个这个小图标，如果大家找没有这一排工具栏的话，是在这里的设备设备连接。 选择新风管之后，点击每一个新风口，大家不要选重了，如果我们这时候点到一个送风口，可能最后图纸就断了，这样这样这个房间没有花型，今天我给大家演示一下。 呃，点击回车或点击空格，这样每个房间都连接上了啊。由于我们的标高是零，说明我们这信封管是贴在地面上，对不对？呃，肯定是不对的，这样 我给大家演示一下，会发生什么情况，大家可以看一下啊，这里有一个黄色的，这个东西就黄色的，这黄色的是什么呢？ 黄色就是代表这里有个立管，实际我们可能平面图看不出来。呃，哪里错了，我给大家生成一下系统图，因为我们做完封封管图之后，还要做一个封系统图， 对我说，这是这样的啊，这是水，这图没有空气。我给大家生成一下。呃，风系统图的生成的命令是 f 风系统图，这样可以看一下， 大家看一下这个系统图是非常离谱的，他是从地面上 啊，有风管往上接，对不对？所以我们一定要注意调制这个主风道的一个标高，千万千万不能调制错了啊。这个是我们返回上一步，返回到连接之前，返回上一步的命令是 ctrl 加 z， yeah， 把我删了， 中间走了这么多步 啊，有可能是这个步骤太多了，回不去了我们，呃，手动删除一下吧。删除一下，我们删的时候可能会感觉有点麻烦啊，就是如果我们一删 都删掉，但我们一个一个删又很费事，怎么办呢？我们点击这个封口，把这个信号封锁住，锁住之后再这么删就不会删掉他了。 嗯，这样我们上完了，上完了重新画，重新画一下，这一样的， 我们再把这个信封口解开点，这个小锁都解开了，他是二点七五，那我们画这个信封管只可以比二点二点七五高，绝对不能比二点七五低，那我们设置成二点七，呃，加二点七八吧，这样 再连接， 呃，因为软件吗？他毕竟是电脑，他很多东西容易出错，应该这里这个符号就没有连接上，那我们怎么办？把这个弯头删掉， 然后再重新连接一下，可能这个中间可能需要一个弯，弯头需要一个三头，我们试试一下， 这样把这边删除。 one， 点击三三筒，三筒， 一般我也不选择这个伞，这样这个画好了。呃，由于我们布置的 呃，西风机在这里，我们发制成徽章，主管在这边，一定要这里有一个这个小符号啊，这样就相对接触上去就主管就放好了。 我教大家一下这个山东的一个变向，大家可以看这个，这个方向是正确的，就是你看这样走，这样走， 但是你看这边就是有点反了，那风管风是这么来的，你不能这么走，他肯定要变向，哎呀，行，这样对了，这个也是一样的， 还有我们这个三道也是不对的，因为风是左右分的吧，不是一个通过的状态，我也调整这个，这样我们一个设置和基础的 布置就能画下面就可以进行计算了。我们怎么计算呢？画图一定要有一个好习惯，画到这，呃，保存一下，如果这个时候图纸丢的话，嗯，前期画的慢的话，你看我画的快，可能几分钟画完，画的慢的话，这一张图你可能你可能要画 几个小时，最后没了，确实还挺难受的，所以一定要养成边画边保存的一个习惯，这样计算 烘管水力提取分支，点击，点击这里。我们看签证会经常出问题，就是 这个虚线的部分是选中的，这边就没有选中，如果这种计算结果就出错了，那我们常用的一个方式怎么办呢？这样把这个删掉， 重新连接，选择空的方向，这边再重新算，大家看这边就选中了，因为重新连接了这个三通，这边就好了，那么再看一下右边 一样的处理，保湿 可以试一下， 这样都是虚线，说明我们这个系统就是提取是没问题的，提取完之后点一下空格，提取成功了，提取成功，我们可以看一下这个表， 这是没有计算的一个一个样子，我们点击计算，设计算，设计，计算之后我们可以看一 下，看一下这个这个参数，我们看这个主管的参数，这五点七三就就还算凑合，主管的长度五点七三就还可以。如果我们不知道这个对应的管道是哪里，是这样的，点击这个这里，他这里开始闪，说明这对不对？ 大家看一下其他的管道参数 都是可以的，有的时候我们可能，呃，我给大家演示一下，有的时候可能我们这个风管看他，哎，不合理。我们在这边进行一个修改，改成五百，改成五百之后这个这个数据你想让他跟着跟着变，怎么变？这个时候你千万不能点这个设计 有点胶和计算，胶和计算他就是只只计算你刚才改动的地方，其余的他不给你变啊，就是胶 效果计算的一个 a 之后计算完了，我们要点击绘图更新原图， 这样所有的一个管径他就自动变镜结束了。嗯，之后我们再进行一个管道的标注，专业标注封管标注黄泉全部这样封管标注，标注好了 之后，我们再画上一个新风机，我们可以看一下这个新风管的一个风量三千三，布置设备选择 新风机三千三，那我们就选择这个四千风量的一个一个新风机 可以看一下，为什么这个风管压在了这个新风机上呢？呃，同理，一定是标高没有设置正确，但是标高是二点七八，那我们要想和新风机接触上，那我们这个标高也要二点七八， 整的好。 刚才非常 我风管是要加一些阀门的，例如每个房间的阀门，你要进行一个单独控制风管设备或者阀门， 呃，这个是消声器，消声器一般夹在这里，然后呃，当然了一样的，这边 可能要加一个，一个防火阀，不是一个软接头，在这边接一个软件，接个软接头，这边接个软接头，然后呃又还要加一个防火阀， 如果老师要求多的话，我们还要在这边再加一个， 加一个。呃，电脑的吧， 加这个就可以了，这个每个部件加一下，这样就可以单独控制风量了。其实如果不加这个版本也是可以的，因为我实际现在有的风口是 呃自带这个阀门了，但老师有的要求加上会好看一点， 这样我们一个布置就结束了，这边再要加一个防御百叶，呃，像是这样的，他这个好像，哦对是应该这样，防御百叶在这里，在副口里面， 这边 尺寸可能有点不太对哦，他这是五百 等会。 哎，这样一个简单的风系统图就给大家，风风平面图就给大家布置好了。呃，如果想提取系统图啊，这样风系统图， 这样系统都生成好了啊，看这个系统度可能会，我觉得要漂亮的多，再标注一下，专业标注，风管标注， 这样我们看哪里有重叠，给他删掉就可以了。这一段不用两个需要删，删一下，这个同学们后面自己做的时候要注意点。 这样一个风机盘管加新风的一个视频教学就结束了，下面我给大家录制一下。呃，一次回风系统的一个绘制方式以及计算方式，同学们。
495画空调的民工- 10:12查看AI文稿AI文稿
同学们大家好，今天继续来给大家录制呃，空调水系统的绘制和水系统图的一个提取。呃，上次图纸的水系统图画好了之后我没有保存，那我再来给大家演示一遍这个水系统的绘制吧。呃， 我来快速给大家操作一下实验是怎么操作的。先将全部图层锁定之后将我们建筑地图解锁，我们已经将建筑地图截成一个快了，我最近也看了很多同学做的一个毕业设计，也为很多同学做了一个检查，因为 我看很多同学他并没有将这个建筑地图锁定为一个整体，需要你再删改一些图层和删改我们的空调和改正我们空调的时候，就会误删了我们的 图层的一些墙啊，窗啊或者门这些。所以我们一定要养成一个良好的绘图习惯，在绘图之前将我们的整个底图结成为一个块，这样我们在删我们的空调内容时，就不会将底图的一些元素呃进行误删和 操作。实物这种情况的存在吧，所以这样很方便的结成，结成一个块。这样之后我们再将空调的风盘解锁， 这个没有画先锋设备，我们随便补一个吧，补上一个先锋设备， 这样我们 将所有的盘管和新风机组挪挪置过来，再画上空调水水管，我们先看一下标高是多少，标高是二点八米，我们挂水管的时候， 这样我们将水管也需要，这时候我们可以将锁全部图层解开了之后，再将底图锁定水杯 后连接水管和设备，连接完之后我们将管道井设置在这里，往下之后布置水管立管。 还有一个小窍门就是同学们在画图的时候，删除这个 东西的时候，是不是都按那个按退格键？是不是有同样按这个退格键，我记得像我现在已经不熟悉用这个退格键了。教你们大家用这个 e a reserve 橡皮点一下这个 ne， 按下空格， 这样就可以删掉了。我觉 n e 是最快的，不要用这个键啊， n e 是最快的。之后进行水利计算吧，计算水管水利计算， 然后再计算冷凝水管的水预算，计算水预算，绘图更新原图。呃，我不一一给大家进行标注了，我这 这节课主要是来讲这个水系统图应该怎么绘制，因为我们看啊，这个每层楼都是多少有点不一样的嘛，所以他的水系统图多少也是有点不一样的，对不对？那我再给大家演示的时候，就默认就默认。假设啊，假设这一栋楼都是这样的。假设啊，他实际肯定不是都是这样的， 假设都是这样的。那我提取水系统图，水系统图命令是水系统图这样，然后框选点击空格之后在平面图上点一点，输这个，点击确定， 这个时候我们水系统就绘制结束了。我们之后进行标注，专业标注，读管标注，这样依次 把这个管道都标注一下，大家可以看这个位置，这个位置就是主管道，主管道我们可以将这个删除掉，之后我们再进行组装做删除掉。 我们先假设我们这栋楼一共有六层吧，好不好？我们假设这栋楼一共有六层，那我们就将这个水系统图复制成六份 好了，那我们这一栋楼的水系统平面图就绘制结束了，对不对？那我们下面还要连主主管道，也就是我们的立管道。呃，我们大家都知道，我们不可能同一根主管供水管，回水管同时带这六层，对不对？ 我们肯定是分分这几个区啊，我们一共是六层，六层我们一般分三个区，那就是或者是分两个区，每层是带每个立管带两层，或者是每个立管带三层。那我来给大家演示的就是每个立管带两层好不好？ 我来给大家演示一下。我们首先复制复制两个管道，再将这两个管道呢？摁一下叉，为什么要摁一下叉呢？哦，我先来给大家演示一下，如果不摁叉会发生什么？旋转过来变成立管道， 给大家演示一下。 pro 不按好歪，如果不按叉会发生啊，我跟大家解释一下叉是什么意思？叉就是将这个呃图，将这个天正的一个图层分解掉，他就变成 一根普通的线，他就不是天秤的线了，就是普通的线。这样大家看一下，如果估计已经 iphone 叉会发生什么事？他现在是一个天秤组成的线对不对？那我们往上一下，我看他会跟这个我们的平面图相交， 这样这样就不太好弄了，实际上我们这个立管跟平面图并设计的，那我们就把它变成差，变成普通的一个线段，对不对？这样 下面是接机房的，接机房的一个分积水器，这个我们如果讲到机房的内容，会跟大家讲解这个地方，这样 之后将他先用手动一下，这样回水管和回水管立管就相接上， 供水管就跟立管相接上了。同理，我们连二二层， 这样我们一层和二层的一个立管道就绘制结束了啊。同理，我们用这个方法绘制三层和四层。 啊，大家有个立体的想象，想象，想象这个立体空间啊。这个是立管道，是竖直的立管道，从机房一直接到通过管道井接到我们每个层的平面，有一个想象的， 这样我们就画了三四层的一个水平图，同理，我们这样再画五六， 我不给大家一点点演示了。呃，同理，这样画，把这个五六也接上之后，我们要标注这个每个主管道的一个管径， 当然我们这时候给他给这个图层分解了，分解掉了他就没法进行交易，他就 不是天正的一个图像，对不对？那我们就标注在这，这把再把它挪动过来就好，进入一下这个挪动过来 活动，将它分解，也将它分解掉，这样将它分解过来 之后，我们再通过修改这个数字，就可以标注这个立管的一个管径了。啊，这个管径是怎么计算出来的呢？是我们通过水计算来得到这个主管道的一个一个管径，具体这个计算的管径的尺寸如何 通过计算？呃，我如果有同学不会计算这个管主管道的一个管径，可以，呃，添加我的微信，我将这个如何计算这个主管道的一个管径。呃，发送，发送，你告诉你这个主管道应该如何计算啊？ 最后这个三根的立管，三套立管就是共回，一共一回，一共一共是六根管吧，接在我们的机房分离水器上就可以了，也就是最后的一个成成品图是这样的，我们将每层标注好，一层、二层、三层、四层、五层、六层哦，这样比较清晰， 之后再加上阀门水系统，主要就是麻烦，但是其实还是比较简单的，也比较容易理解。 同学们如果有对这节课有不懂的地方，可以多多留言，我们多多沟通好不好？同学们，我们下节课再见。
308画空调的民工
01:33查看AI文稿AI文稿掌握水利计算技巧，轻松成为暖通专家！你想学好暖通吗？你想成为暖通领域的专家吗？那么你就必须把这个视频看完。在实际工程当中， 我们都采用平均比模组法进行水利平衡计算，其结果是费时费工，成功率极低。今天我们给大家介绍一种快速进行水利计算的方法。高水利稳定性法能够大幅度减少水利计算的工作强度和时间。 这种方法的核心是增大杠杆管径，减少励志管径或者减小杠杆阻力，增大励志管阻力。 用采暖系统阻力平衡计算的时候，我们可以把采暖系统自用压头的百分之五十甚至百分之七十以上用于克服立式管线的阻力，并尽可能让各个立式管阻力尽是相等。 把区域的自用压头用于克服主干线的阻力，特殊情况可以让主干线的比模组趋于零。比如说这个采暖系统，我们假设他的自用压头为一千毫米，我们可以把这个系统的各个力管的阻力、 离子管的阻力做到七百毫米左右，把系统各段暗管阻力之和或回水管的做到三百毫米左右，那么这个系统的各个并连管路相对差值自然就满足百分之十五的要求了。
215赵教授说暖通
01:30查看AI文稿AI文稿一分钟教会你并连管路阻力平衡计算！做水利计算题，是不是每次看到这种密密麻麻的系统图就头大？特别是算到并连管路阻力不平衡的时候， 分母到底是谁？分子又是谁？别急，今天这一分钟带你彻底搞懂这个考点！只要记住一句话，找准分流点和河流计算。来看这张图，我们把最不利环路立管 五作为基础，一步步拆解给你看。在国家设计规范里面规定，并列管路的阻力不平衡率不得大于百分之十五。 我在这个系统图中，立管五为最不利管路。所以说所有的立管都要跟立管五进行阻力平衡计算。我们在计算立管四和立管五阻力平衡计算时，用 d、 e、 k 接管段的阻力，减去 d 接管段阻力，再除以 d、 e、 k 接管段阻力，它的值要小于等于百分之十五为合格。为什么这么做？因为 d 点是用五力管和四力管的分流点，接点是力管四和五的合流点， 所以说抓住分流点和合流点进行计算。其余三粒管、二粒管、一粒管分别和五粒管平衡的计算公式写在下面，道理是一样的。
102赵教授说暖通

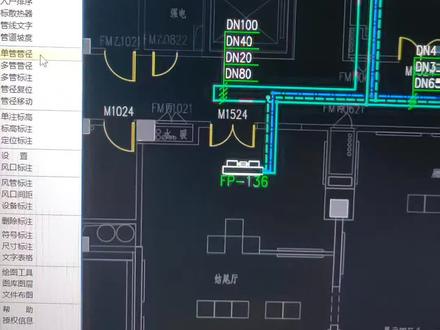

00:25查看AI文稿AI文稿天正暖通如何快速算量？在我们天正暖通中，我们有时候统计材料是非常重要的，掌握一些快捷方式起到事关事半功倍的作用。大家可以看一下这几个常用的 c l t g 快速统计材料。 p g l g 地暖管连接 d r p g 地热盘管 s n g b z 室内机布置你学会了吗？
160暖通中国
03:54查看AI文稿AI文稿我的版本是二零二零暖通 v 六点零，界面是这样的，不过个版本的基本功能是差不多的。绘制风管，从左边菜单栏里面找到风管选项，点击会出现以下菜单。 设置里面可以设置风管类型、各个部件类型以及一些基本设置。一般我们按照初始设置就行。 点击风关绘制，弹出属性框，在这里面可以根据需要设置风管的各个参数。绘制时要注意风管的风量、 风管尺寸与风速之间的关系，这些参数要根据规范计算。储量这个有空 细了风管的标高，根据现场的实际情况进行布置，注意好间距，预留出法兰、保温等距离。设置完这些参数后就可以在屏幕上绘制就行。绘制完以后双击风管也可以更改其属性。 绘制立管时要注意起点标高和终点标高， 这个我们可以在三维观察里面看出。 风管的属性是风管里必不可少的， 如尺寸、标高等，这些会自然风管都要标注出来，重点是要让看图的人能看懂。风管。标注既可以在一开始的初始设置中设置好， 也可以在绘制完风管后，在左边菜单栏专业标注。第一风管标注里进行标注。我一般是绘制完风管后统一进行标注。 风管与风管之间的连接部件有万头、三通、四通、电径等。 绘制弯头时，点击弯头命令，可以选择弯头的类型，然后选择选择两根风管， 风管与风管之间就会自动生成弯头，当水平风管与立管生成弯头时，两管的中轴线应在一条水平线上。 绘制三通时，点击三通命令后，可在弹出的对话框中选择需要的三通类型，然后对风管进行连接即可。 四通的连接逻辑和三通一样， 遗址湾可以连接同一平面上不同水平面积的风管，也可以连接不同的标高 做高低弯。大姐 选择变性命令， 可对两个不同尺寸的风管进行变镜处理， 这些风管的部件可根据现场情况和需要进行连接。
1801CAD基础
04:15查看AI文稿AI文稿多，对吧？如果你的压力要是比较大，损失的阻力比较多，那是不是表换？换句话说，我们这个水的流速啊，就是说这个流速会越慢的，对吧？因为你随着这个摩擦的越越来越大，他的能量要消耗的，对不对？消耗以后 水的这部分，那个跟速度有关，这部分叫动压，对吧？他动压的能量相当于转化成能量以后，他的能量是在消耗的越来越快的，消耗的比较大的 啊。这样一来的话，我们的这个比模组越大的，这个这个比较大的这个数呢，他的这个消耗的能量要比较大，对吧？他的水流速就相就比较小，对吧？是相反的，因此呢，这个六十到一百二的话，经常是在这个水平管道上比较用的要比较多，对吧？水平管道上， 而我们的这个三十到六十呢，通常来讲都是什么呀？都是一一些这个啊，立管啊，就是用，就是那个，呃，水流速比较 大的地方啊，水平管道相对来讲水流速要小一些嘛。啊？他的那个范围一般都是 window 是什么样的？这个立管啊，共用立管啊，共这个共用立管啊， 啊立管啊，就是这个杠，我说这个第一个立管是杠管的立管啊，是杠管立管啊，公用立管啊，啊，这些地方，那个，还有就是这个啊，热力口，热热力入口啊，那个 那个那个的什么热力出口路后那个那个，呃，这叫什么呀？热力出口后就是那个出水口这块吧，就是后方这块啊，那个拿着土就是 这一段，是这一段，是热力入口， 对吧？热力入口过，一般一般热力入口是这样的，哎， video 热力入口一般是在这个位置，对吧？这是一块热力入口，他的后面的这一段管段啊，就出了热力入口之后的这一段管段，他的这个啊，这这段干管包括这个水平的，还有这个这个上面这个立管，像像像这一部分啊，就是那个 再往上走这一部分，从这个井里面出来的这一些的这些粒管呢啊，通通常都是取这个三十到六十的啊，他的那个 流速比较快吗？啊？压力比较大，一般选这个，就是那个 啊，六六路口之后的这一部分那个干管啊，都是这个取三十到六十的这一部分的笔模组。然后我们水平管段呢，像这个， 嗯，就是这个那个水平管道以后南北分环了，对吧？分分环以后这两部分的干管啊，像像这个这一部分，从这上来以后的干管啊，还包括我们这个，呃跟这个， 呃三十七相连的一部分啊，就是跟我们的末端相连的，或者是地暖也一样，就是从进入到这个管井里面那一部分的瓶水瓶的那一部分呢，通常我们取的这个笔膜总的就是六十到一百二啊，这个，呃上面这个这个是干管，是三十到六十啊，啊，六十到一百二的话一般都是那个， 就是呃一百二的话大概就是水平的，呃，水平干管啊，支管，然后呢连接就是这个末端就连接三十七 器吧，那个连接散热器的啊，他他的支管啊，这这些就这就这些啊，到时候选六十到一百二的，所以说我们一般选这个，呃，对那个 水利计算的时候呢，通常连的这个，呃，算这个挨个写这个，以以这个单个环路来算的话，就是这个单个，比如说， 嗯，找一个末端，对吧？他这是他，他这个从这边南北两步分环吧？假如说我们这个 l 一杠一这根立管，这这这一路，对吧？他这根的话一般就是什么呀？就是他是对于水平这一块吗？是以六十到一百二来计算，对吧？ 然后这面的部分呢？啊？这个都是这个六十到一百二啊。但如果你要算这个杠管这一块，从这个 散散热器这个出来以后，这个水就是热力出口入出来以后到杠管本身上去这一部分啊，这部分取的是三十、六十啊，三十到六十，呃，他相对来讲的话，那个笔膜主要小一点啊，这个流速更快一点。
04:12查看AI文稿AI文稿好，我现在画的管线是比较随意的，看见没有？就是我的回水管跟我的供水管的间距都是比较随意的。画啊，好，跟着他走。 好，如果我这样画的话啊，我把这些设备连起来啊，连起来，等会我再说啊，先说这个回路啊，如果我这样连，连起来的话啊，这个散热器到这里，那么这叫什么？这叫什么？这叫一层， 对吧？什么叫一层？一层就是说他各种设备末端设备接的路由，物理路由不相同啊物理路由不相同，物理路由相同的就叫同层啊，物理路由不相同的就叫一层啊，很显然这一个 我说水，对吧？我都都疼，比如说我同样一个水从这里往前走，供水供水走到这里啊，到第一个散热器的时候 进去，进到这个散热器，然后呢再出来倒回来，那么这个漏油是比较最最短的啊，很显然这个漏油是最短的，这个漏油是最长的 啊，就会导致一个什么问题，导致一个水力不平衡啊，水水平方向的水力不平衡啊，水水平失调啊，这叫水平失调 啊，我们数字方向叫数字失调，这叫水平失调。就是说你这个阻力小啊，这一段环路阻力小，这一个环路阻力大，那阻力大的就自然倒闭，导致他的一个水流量就小了，对吧？那么我水肯定是，不管是水还是风，他肯定喜欢往那里流啊，往阻力小那里流，对吧？ 谁昨天想我往谁那里走啊？就像我们水水往低去流一样，他往低去流不需要什么动力的，他往高去流需要动力，所以他是流不上去啊，那么这也是一样的，我往第一个散热器流， 我不怎么需要阻力的少，那需要的阻力少，本来我这里提供动力，提供自用压力，大家都是一样啊，比如说自用压力是一百啊，这个阻力是十，那么剩下的他有还有九十的一个自用压力，那么这里呢？他可能自用压力可能只有二三十了，所以动力是不够的， 所以这个水量是比较大的，这个水量是比较小的，就自然会导致这里采暖效果是比较好的。这个采暖效果不好啊，最远的他水过去的少，流速又少，最后导致这里不热 啊，这就是我们的水平失调啊，水平失调就这里很热，这里不热 啊，所以一层不建议，不建议一层，那我们就怎么弄呢？做同层啊，做同层的话，那我们的第一个管就不是在这里啊，我们第第一个是从这里开始进啊，然后呢？再往前走 才能管线啊，我们来做同城， 对吧？这样来走啊，做同城市，对吧？我从这里就是说我这个散热器， 原来我刚才同刚才一层是到这里之后，然后马上从这里回去了，是吧？那我现在坐同城就是说我到这里之后，我继续往前走啊，继续往前走，然后到这里，也就是说这几个散热器大家走的路由都是一样的， 对吧？大家走的路由都是一样的， 每个人走的路由，第一第一个三二系走这里，对吧？然后呢？从回水从这里走 啊，这第一个的，然后第二个散热器呢？他就到这里，对吧？到这里好，那么继续回水回去啊，每一个散热器的漏油都是一样的，那么这种就叫同城啊，同城就避免了水平的一个水平失调啊，这是解决水平隧道的一个很大一个方案啊，一个措施。 好，这是我们要说的第一个比较重要的一个点啊，同层一层。好，那么第二个 南北分环啊，这个是在这些老的，老的，那个老的什么老？
03:25查看AI文稿AI文稿老的什么？老的？公积金能里面有提到啊？现在新的公积金的没有提到这一个。那南北风环主要用在什么样的工业项目里面？到时候我们讲工业采暖的时候也会提到这一个啊。那么住宅里面不太明显啊那么不太明显， 我首先说这个南北凤凰是什么含义吧？南北，我们上一个说过，南边和北面他的一个 温差是不一样的，对吧？南边要暖点，北边要冷一点，所以我们在做热指标的时候，很显然我们北边的热指标大了，对吧？八十五，南边的热指标七十五啊，那既然北边冷，南边暖，那我水温大家看一下， 净水水温是七十五度，浑水水温是五十度，对吧？那么这个时候我们优先 把高温水供给谁？优先把高温水供给北面啊？优先把高温水供给北面，对吧？我现在的高温水是供给谁？我现在的高温水是往这边走，是供给了南面， 对吧？但是我南面实际上相比北边，我是南面上暖和一点，所以呢，我们优先把高温水往北面供啊，所以这个漏油啊，我们调整一下啊，我们调整一下 啊，我们不这样做啊，我们不，我们把这个给他换一下， 对吧？给他吊个个啊，给他吊一个个 好，掉了个之后我们从这边走， 我从这边走啊，供水从这里走，这是第一个三十七，然后呢？走走走走，走到这里，这是最后一个，对吧？这是最后一个 啊。好，那这是第一个问题，这是刚才说的第二个南北风环，那么第二第一个到同城，对吧？那就是从这里开始啊，回水就从这里啊，就放这里开始回，然后呢？这里把它接输出去，采暖拐线， 对吧？把它接回去， how， 对吧？这就是我要说的啊，南北分环，先从这边走，对吧？然后同城啊，这是第二个，那么第三个就是什么？ 我的散热器跟干管怎么连接啊？散干连接啊，这是一个关键的点啊？散干连接， 什么叫闪干连接？ 散散散热器啊？干是干管，对吧？好，这是散热器，这是干管，这就叫散干连接啊。那么在。
02:48查看AI文稿AI文稿这里有一个，呃，我自己做了一个表，之前其实也跟大家讲过几期啊？那么这里再说一下啊， 那比如说第一个管断啊，九层啊，我把这里定为第一个管断，那么顶层啊，顶层，我这是有低区，高区，是吧？我说这个低区，那么这一层的符合，你怎么定呢？那么其实就是你这后面的几户啊，三户的一个符合，对吧？那么这个三户的符合，你怎么算？ 一户二户啊？三户一户两户三户三户的从管理出来的一个符合啊，怎么去估算？ 那么你把它的面积给它估出来，比如说 a 的面积多少啊？ b 的面积 a 的面积， b 的面积 c 的面积，对吧？那么这一层需要采暖的面积出来了， 对吧？比如说这九十、九十九十啊，加起来面积是将近三百，那么这一层的面积出来了，然后我乘以我的肉指标，是不是就是可以得到这一层的一个符合， 是不是就可以得到这一层的一个符合？这样这样就快快速一点，对吧？不然的话你还自己去一个个散热器片去加， 虽然你也可以去夹啊，因为你之前去计算的时候，计算三十七片的时候呢，你其实也是有一个骗术的啊，比如五片，五片，你也可以把这些所有的三十七片给他加起来，加起来乘以你那个单片三十量啊，这样也可以，但是这样是比较繁琐的，对吧？那我们就还 还不如直接用热指标，对吧？因为本来当时算这个三十级片数的时候，你也是用热指标的啊，那么这个时候直接用面积啊，乘以你的热指标， 那么比如二百九十八，那么这个符合是多少？就是这个面积乘以四十，那么这个时候为什么是乘以四十呢？ 啊？那么这有学员就有就有疑问了，因为我们之前热指标是他是八十，对吧？好，那么先不说热指标，我先说这个面积， 那么我从一到九楼我都是这个面积，对吧？一到九楼都是这个面积啊。那么我中间标准层基本上都是面积成一个固定的一个热指标。啊？还记不记得我们之前说过，顶层和底层热指标稍微要取大一点点， 对吧？那么所以这个底层的符合就要比上面大一点。好，那收回热指标，热指标之前我们八十是怎么算的？是这个套内的套内热指标， 对吧？你套内面积我们当时画的时候是框的套内的面积，然后乘以一个八十，然后最后来算他那个片数，那么你现在算的是什么？ 现在说呢？是这个整成的一个符合，对吧？从你这个立管出来的一个符合啊，立管分出来的一个符合。
00:25查看AI文稿AI文稿天正暖通如何快速算量？在我们天正暖通中，我们有时候统计材料是非常重要的，掌握一些快捷方式起到事关事半功倍的作用。大家可以看一下这几个常用的 c l t g 快速统计材料。 p g l g 地暖管连接 d r p g 地热盘管 s n g b z 室内机布置你学会了吗？
