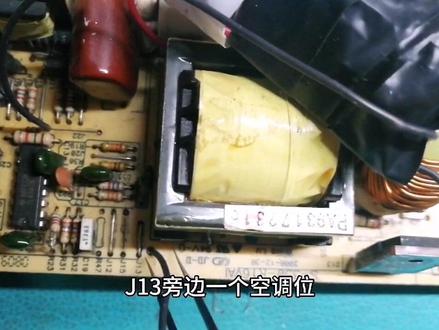

五十六伏好的这个电源就算全部改好了，这其实这个名为的开关电源改这个可调电源还是比较简单，我们先看一下都需要拆掉哪些原件。 首先这边有四个启动电阻，这边两个，这边两个我已经全部拆下来了，分别是二五八、二幺二、二五九和二九。 四个启动电阻都是一百五十 k， 全部拆掉，然后这边一个二四六挑起带字的这一端就是这个电阻，挑起一端就可以这个电阻连接这是芯片的第十五角，一会接电位器调流， 这边一个二二十三，也是挑起带字的这一端，这个电阻连接的是芯片的第二角调压。 这边一个 g 二十二一根铁丝也已经拆下来了，把它拆掉，拆掉之后接这个辅助电源的正极，就接这个 g 二十二拆掉的空调位上面 接这个芯片这一段，这边还有一个 g 十五一根跨线把它拆掉，换一个二十 k 的电阻，如果不换这个二十 k 的电阻，它 只能调到三十伏。 这边一个 g 十三， g 十三旁边一个空角位接这个辅助电源的负极。 另外这个变压器下面有一个文压二极管，是起这个过压保护 z d、 e， 把这个二极管给它拆掉，或者挑起一端也可以。 然后他的输出原来有三个六拨电容，他都是三十五伏， 二千二百微法三克，全部拆掉换这个耐压更高一点的两 两个我已经给他换上去了，我换的这两个是一百伏四百七十微法，所拆掉的也就这些原件。 另外这个辅助电源的输入就接这个整流桥的后面输出，我焊到了这个两个热门电阻，这边有两个空角位，给他焊上去就可以。 我们再看一下这个电位器怎么接线，这个电位器都是十 k 多圈可调， 这边是第一角，这是第三角，最外边这个是第二角， 两个一样，把它的第一角和这个电位器的第一角连接起来，第三角和这个第三角也是连接起来， 然后第一角引出一根线，这个黑色的线接这个电源的负极，也可以和这个辅助电源的负极接到一起。 第三角这个红色的线接这个芯片的无负机重电压， 就接这个刚才调题的二四六这个空角位上面就可以。 这个白色的线是这个电位器的第二角，这个白色的线 接这个挑起的二四六这个电阻上面绿色的线是这个电位器的第二角调压接挑起的二二三这个电阻上面， 现在我给他焊上去，我们看一下这两个电位器，我就全部给他焊好了，现在我们测试一下， 测试的时候我们先用这个维修插座给他测试，以防有短路的地方，或者我们把这个保险给他去掉，在这边串联一个灯泡也可以。现在我用这个维修插座测试一下，现在我插上大家可以看到亮了一下就 不亮了，这个说明没有短路的地方。然后这两个是输出线，现在我们测试一下，看他能不能调压， 把这个万能表给它系上去， 我看一下 一点四伏，我们先看最低能到多少伏， 最低是零点零五一伏，也就是零伏吧，现在往上调 已经到五伏了，他最高应该可以调到 五十伏多一点， 二十伏我调快一点， 四十二、四十五、 四十六，因为我串的这个灯泡它有一个限流，现在把这个灯泡给它去掉五十点五伏，这样基本上就算改成功了。 下面我们接这个电流表就可以，这个电流电压表也就接好了，我这个 没有风流器，他最大到十安，直接接这个输出就可以，黑色的接输出负极，然后这个红色的出线，一会接这个黑色的接线柱， 然后这个正极引出一根线接这个红色的接线柱。现在我给他组装到一起，现在这个就全部给他装好了。我们看一下 这边一个开关，这个调压，这边这个是调流。

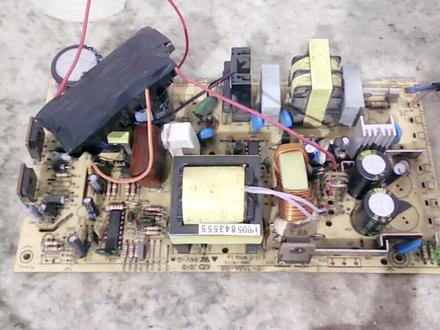

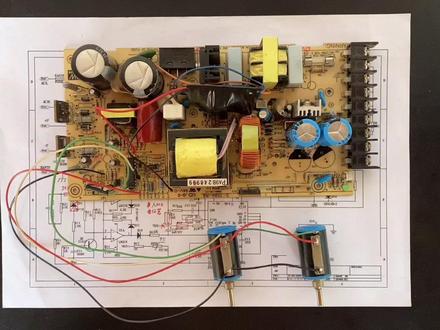

好，那么在这个入电源安装完之后呢，下一步就是可以给他安装这个可调电位器了。那么我们首先呢来看一下这张图， 那在图上我们可以看到这个，比如说这个一角，他是这个四九四第一组这个误差放大器，这个 铜像十五段，我们来看一下他的走向，他是这样过来，然后就是最下面这条线， 然后上去，然后到了这边，然后这边是哪呢？这是这个板子，他的输出端上面是正极，下面是负极，我们可以看到他连着这个正极下来的， 那么我们再看一下他的二角，二角这样下来，然后通过一个电阻，然后走这条线，这条线呢我可以看到这条线一直 一个是连接的这个正极，再一个呢是连接他的负极，也就是接地，那么这个呢 他自然就是负责这个调压的，就是一角和二角呢是负责调压的，那么另一组误差放大器他肯定就是调流的了，我们来看一下他这个反向数段，就是十五角，看他是在走向这里有一个电阻，然后过来，然后是这根线， 这条线啊我们顺着这条线走，然后走到这，我可以看到这里画的两个店主的样子，实际上呢在板子上是两个抗铜丝， 两个跳线，那么这两个康姆斯他的这个作用呢，就相当于一个零点几步的这样一个电流检测电阻的一个作用，那么连接这个电流检测电阻的呢？这种放大器他肯定就是这个调流， 所以说我们要做的是什么呢？我们要做的是我们可以看到这个二角这里通过一个电阻，然后连接到了哪呢？连接到了这个十三角，十四角，这个十三角十四角呢他 短路在一起，然后输出了一个五伏的电压，经过这个电阻和下面这个电阻，他们的分压到他这个二角，那么我们改变这个 电阻这里电压的大小呢，就可以改变这个这个开关电源的电压。那么同样的道理，我们找一下这个十五角，我们可以看到这里有一个电阻，这是一个十 k 的电阻，然后通过这个十 k 的电阻呢来到了这个十三角十四角这里，然后底下呢 也还有一个店主，他们之间呢形成了一个分压的关系，给了这个十五角，那么我们改变这个店主他的这个电压大小呢，同样可以通过这个十五角 这个无插放大器来控制这个视角是他的这个电流的大小。那我们看一下这个电阻和我们找到的这个电阻他哪一端呢？连接的这个十三角和十四角，连接十三角十四角的那一端呢？我们要给他断开，我们先来看这个线，他是这样过来的，过来看到这，然后通过这个电阻，然后通过这一端走到这边，然后这边过去 这个电图呢我们知道他是直接连接的这个十五角，那么这是这个十五角他的下拉的电图，那么这个角呢过来， 所以我们要拆的呢是这边这个角这边这一端，然后我们再来看这个，那么这边这个端呢是跟这个角位呢是这个相连的，那这边呢要拆这个，那这边呢这也就是拆这个，拆外面这个， 就说这个呢要拆外面这一端，这个呢要拆这边有都是两个，都是拆有痣的这一端就可以了。 好，我们把他的这个这一段呢给他挑起来就可以了，这个呢也给他挑起来，这是两个这个五十 k 的 这个可调电位器，这个电位器呢他的这个中间呢就是二角呢 接在了这个挑起的这个电阻这一段，然后他的这个一角和这个三角呢并在了这个电位系的一角和三角上，因为他们都是要走到这个四九四，这个十三角，十四角这里，还有走到这个四九四的地这里，那么 这个这个电位器呢，他的二角呢是接在了这个挑起的电路这一段，然后我刚才已经说过了，这根黄色的线呢接这个四九四的这个 十三角，十四角这里我们直接接到了这个角上，因为他是一下的这个十三角，十四角是并在一起的，这个地方呢比较宽大一些。 然后这个黑色的线呢是接地的，从这个辅助电源的地一样都接在了这个二极管这里，那么这个这两个可调电位器呢就接好了，这个电位器呢是负责调压的，我们可以现在来转动一下这个电位器。 ok， 十八、十七、十六，那么他能不能调到零呢？我们来看一下， 就是我们要求的呢，他要是从零挑起的啊，实际上也未必非得说要从零挑起，但是我们很多朋友呢，就是喜欢他要从零开始才行。 好，我们可以看到他到零了， 然后我们来看一下他最高可以调到多高， 现在是二十二点六，二十五，二十八点三， 好，那么我们可以看到他上不去了，最高呢现在只能调到二十八点三，因为这是一个输出二十七伏的板子，就是说现在我们加了 这个可调电源器呢，他的输出呢也并没有突破这个板子他的这个额定的电压，那么我们还需要做下面的改动才能够使他往上调，调到我们追求的目标呢，是要让他达到这个十五十伏。

好，那在我们把这个改成这个零到三十伏可调，然后这个表也装好之后呢，我们就可以把它紧接成呃，零到五十伏可调的，那具体怎么做呢？首先我们要把这个电容呢这三个电容给它拆掉，然后换一下， 然后根据我们的需求，假如说你只改零到五十伏的，你可以换一个，比如说六十三伏的耐压的电容，那我们要改成这个零到九十伏的，所以应该自己把它换到这个耐压到一百伏的，然后我们可以看到这个变压器下面呢有一个 这个 z d e 这个二极管，这是一个国家保护二极管，要给他拆了，然后这边这个 一个跳线，这个 z 十五这个长的这个跳线要给它拆了，换一个二十 k 的电阻。好，我们现在呢首先来把这个电容给它拆掉， 这个网友呢他自己给我准备好，已经准备好了这个蓝牙一百伏的，然后两个一千违法的这个电。 好，那么这三个电容呢，我们就给他取下来了，那我们这里呢他有四个位置啊，他原来装了三个，那也不需要多装，我们装两个就可以了， 我们把这两个呢装到后面这两个孔里，然后一定要电解电容，一定要分清这个 正负，然后让这个白色的线呢，对人这边这个黑色的阴影部分就可以了。好，那么在这两个电容固定好之后呢，我们来拆这个二极管， 然后我们再看一下这个 g 十五这根条线， 这个 这个条线取下来，让我们给这个地方呢给他换上一个 二十 k 的一个电阻。好，那么到这一步呢，我们就可以再次给他上电试验，看我们这个，看我们这个改五十伏呢？ 有没有改成功？二十七、二十八了，我们可以看到已经二十九了，已经突破，已经突破我们刚才的那个电压了，我们刚才的电压一直是二十六点五，三十一、三十三、三十六、三十八， 好，我们可以看到现在达到了这个四十四点五，然后我们还可以动一下这个微调，这个微调电阻这里 可以看到现在是四十七点四，那么也就接近五十伏了，也就是说我们这个五十伏那就也改成了，那么下一步呢，我们就把它紧接到这个改九十伏。

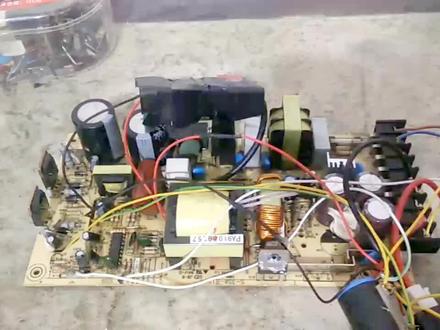

哈喽，大家好，我们今天接着改可调电源，上一期我们把开关电源改成零到五十伏可调，我们在这个基础上继续把它改成零到九十伏可调。 当四九四输出最大占空笔时，开关电源输出电压只能达到五十伏左右。 要想将电压继续提高，我们只能改变高频变压器的整流方式，将全波整流改为强势整流。我们把这部分电路单独画出来分析， 左边是变压器初级，右边是变压器刺激，红色部分是我们需要改动的部分，我们暂时不 不考虑这部分电路。变压器刺激是由一个供应消特机二极管组成的全波整流电路，全波整流电路是由两个半波整流电路组成的，变压器刺激的中心抽头把电压分成两个大小相等、方向相反的电压， 经过全波整流后，输出电压最高能达到五十伏，只有刺激电压的一半。 我们要想提高速出电压，可以加一个供养消特及二极管，把 l 一电杆连接中心抽头的一端断开，接在供养消特及二极管阳及 组成桥式整流电路，这样输出电压在四九四输出最大战控比时可以 达到一百伏左右，光做到这步，电压只能达到之前设置好的五十五伏，达到五十五伏四九四将不再提高占空笔，我们还需要对调压电路进行改动，通过这个公式可以计算出各个点的值。 我们上一次把上取一样电阻改为三十八 k， 当输出电压达到五十五伏时，一脚电压才会达到二点五伏。 我们接着把上取样电阻往大调，就可以使输出电压提高，也可以把下取让电阻往小调，都能使输出电压提高。我们这次把 r 二十五换成 e k， 使下取让电 变小，通过计算输出电压最高可以达到九十七点五伏。我们对这部分电路开始改动。首先拆掉勾二六这根铁片， 将拆下来的铁片中间搅剪断，然后装到勾二期这个空子的位置。 我们将电杆连接中心抽头的这段拆出来，把它焊在第十三旁边这个空着的焊孔里。 接着将第十三这个小特级二极管装到第十四这个位置， 拿出之前准备好的供养肖特基尔基管，把它装在第十三这个位置。 接着将正极到第十三 k 端这一节同拨切断， 最后将 r 二十五换成一 k 的电阻， 改到这一步，开关电源就可以在零到九十伏之间调节。我们通电测试一下，我们将电压一直往上调，看看最高可以 调到多高，已经达到了我们之前的最高电压。我们接着往上调， 可以看到最高电压能达到九十四伏，二十七伏的开关电源盖到这一步应该能达到一百伏左右。

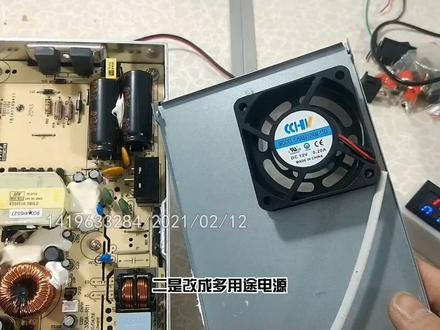

名为开关电源改造，由于这个电源在使用过程中风扇噪音很大，而且是一阵一阵的狂传， 所以就有了改造的想法。改造主要从两个方面下手，一是把风扇换掉，二是改成多用途电源。 由于这个电源体积有限，首先要对外壳进行改造，外壳模型已经设计好了，现在正在通过三 d 打印机打印出来。其实这个电源这样使用还是挺静音的，但是要移动的话就麻烦一些。 经过二十多个小时的漫长等待，所有的组件都打印完成了，下面开始改装，需要的组件如下，六零幺五五伏风扇两个、五伏充电器一个、大电流香蕉插座六个、十五安 船型开关一个、六安船型开关一个、品字插座一个、五毫米 led 指示灯两个、四点七千欧电阻两个 和一些固定螺丝等等。为了不浪费空间，我设计了三组输出，前面两组，后面一组，共需要安装六个香蕉插座。使用电烙铁将香蕉插座并联起来， 这里务必要拧紧螺母，防止虚接发热烫坏外壳。把两个风扇的线正极对正极，负极对负极，并连起来， 使用自供螺丝固定到外壳上，然后把前面准备好的充电器外壳拆开，做好绝缘后给风扇供电。 由于前面后面都有输出，故需要两个指示灯，分别给两个指示灯串接四点七 k 的电阻后，直接接到二十四伏的输出上即可。注意正负极 品字插座看好接线标识，零线接零线，地线接地线，火线则是经过六安的船型开关后进去， 先把三组香蕉插座的线并连起来， 负极线直接接到二十四伏的负极端子排上，正极线则是经过十五安的船型开关后，再接到二十四伏正极的端子排上，最后依次把零线、地线、火线分别接到对应的端 单词排上，插电，看他炸不炸就完了。以下是装机测试，按下预热按钮后，打印机工作电流为两块电流表之和及三点八六八安加六点八一五安约等于十点七安。 拔掉一块电流表，超出九点九九九，按量程显示为 ol 安。拔掉另一块电流表，此时电流已降为十点三安。这是 ptc 的特性，达到设计温度后，电流会逐渐减小，可实现基础的恒温。

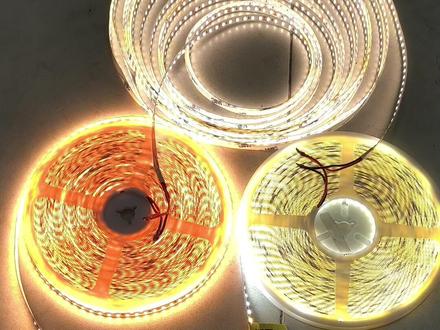

负极再接上一个，正极就三个连起来。大家好，之前做了电源并联的测试，今天做下电源串联的测试，这也是有粉丝提到的一个问题，现在这三个是两百瓦额定功率的一个十二伏电源，三个串连起来，负极再接上一个，正极就三个连起来。我们先把前面两个电源打开， 现在前面两个电源已经通电了，灯带亮了，二十四伏，要呢再把第三个电电源也打开，灯是不是更亮了？我们测一下电压，这连起来的电压是三十六点八伏，三个十二伏的串起来的。 为什么这个二十四伏的灯带这里三十六伏可以攻呢？是因为接线方式是一端接了正极，灯带末端接了负极，这个是一共五十米灯带，测一下灯带的电压， 灯带电压二十二点六伏，所以呢灯带是没有超超压。试了三个一样的电源进行劝联是没问题，我们现在试一下，用一个四百瓦 瓦的二十四伏电源跟一个两百瓦十二伏的电源，看一下能不能串联。线接好了，我们先把四百瓦二十四伏的通电灯带亮了，我们再把这个两百瓦的也通电，看一下电压 二十四点四伏，十二点二伏，串起来三十六点七伏，所以呢，电源无论两个是不是一样的伏数，他都是可以串联的，感谢大家的关注和支持。

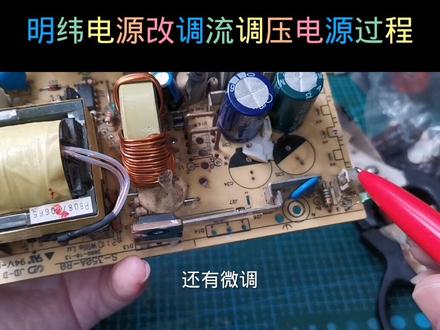

大家好啊，这台呢是明尾三百五十瓦的开关电源，现在我要把它改成开到电源零至五十伏，零至十三栏可调，再看一下这个电源，这个电源是我之前拆了一半的原件，然后呢商场又不想改装了，所以呢就丢在这里，丢了大概半年左右吧，上一年呢，刚刚好是过完年的时候，想再改，但是又忘记了， 现在就丢在这边了，现在开始改，有空现在就改了啊，那么现在教你们怎么改，怎么拆原件，这期视频主要是拆原件，下期视频再教大家怎么接定位器的先，这期视频就要拆原件了。好，第一步先拆除， 先拆除这四个自己店主，有两个人拆了，分别是五十九，二十一，五十八，还有第九，这四个自己店主一定要拆掉。好，现在开始拆。好，四个店主已经拆除了， 接下来拆另一个电阻，挑起阿鲁四八，我已经挑起来阿鲁四八带刺耳的这段挑起阿鲁二十三带刺耳的这段，这段阿鲁二十八 一至第十八端，你是这个二极管的符号。移到这边，这边全部接接下一步，下一步呢是把这个二楼二十五的电阻，这个电阻移到勾十二端，勾十二的铁丝， 这个铁丝拆拆掉，这个铁丝呢，换到这里面有个阿鲁四十的这个电阻，这个铁丝移到这里，阿鲁四十的电阻不要拆掉。好，已经换好了， 高沙还有阿鲁四十上面的铁线移到这边，这个电阻拆掉。 还有第二步，拆掉高速上面的铜线，高速上面本来有个铜线的，我换成了一个电阻，高速上面的铜线呢？拆掉，换成一个二十 k 的电阻，这个是二十 k 的 下面那个过压保护 g。 第一，拆除这个一定要拆除，不拆除的话输出电压永远达不到五十伏的，这个过压保护必须要拆除。哈， 好，到这一步了，这个变压器呢，稍微改动一下这两根线，不要剪掉，就剪掉这两根线就行了，变压器没有改动，剪掉这两根线就行了。好，下一步拆除这个 第一十五这两个，第一十五，第一十六这两个二极管拆掉，拆除原机的电容，电容我已经换了，电容本来是这个的， 原来这样，我已经换了低速低十六，拆除这两个二极管，还有拆除二六六十一电阻，还有微调，这个也要拆，二流一滴也要拆。 最后几步呢，就是更换这个电阻了，这电阻是更换成二十 k 的，高速本来有个铁线关成二十 k 的电阻，电容呢换成一百伏的，越高越好，因为他有时电压不稳定， 只能换的电容越高越好，我换成的是两百伏的一一百六十微法，这个两个是两百伏的，只能越高越好。 这个电容一定要装在这边，装在这边的话挡住这个定位器，到时候装定位器的时候这个器是在这里的，只能会挡住装的人，就装在这边。 好，这个视频拆解的就到这里了，下期视频教大家接定位器 辅助电源，还有电压电流表。好，视频到这里，感谢大家的收看。

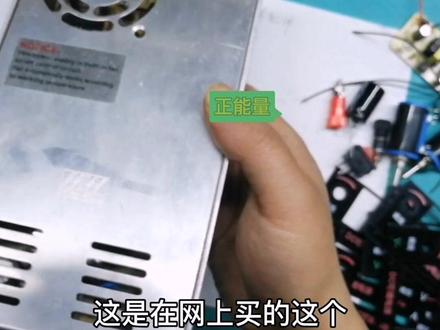

大家好，前几期视频给大家发的这个明尾的开关电源改可调电源，经常有朋友问我需要买哪些配件？ 首先这是一个明尾二十七伏十三的开关电源，他的型号是 s 三五零杠二七，这是在网上买的这个二手的开关电源， 这个成色还是蛮不错的，我们看一下里面，里面也是基本上蛮干净的， 这是一个五十伏可调的配件。首先一个十二 一安的辅助电源板电流电压表，我这个是十安的电流电压表，如果需要大电流的话，可以买那个五十安的 两个十 k 的多圈可调电阻，一定要用这种多圈可调电位器，两个都是十 k。 还有这个输出绿波电容，两个六十三伏一千微法的绿波电容，两个接线柱， 一个穿线开关， 还需要一个二十 k 四分之一瓦的四环电阻。 再就是这个电源面板， 这个面板是我自己早上做的，这个面板大家其实也可以自己加工一个，我这个是带印刷的，这样看上去可能比较好看一点， 就这些配件就可以，剩下的就是一些连接线，大家可以自己找一些，那个不需要买， 这就是这个五十五可调的套件。

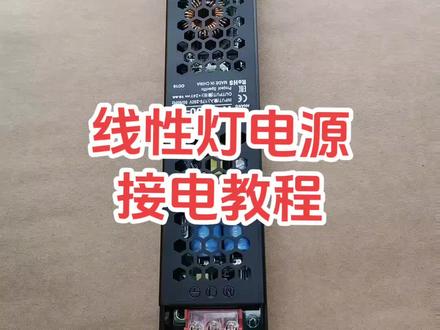

现行灯灯带电源如何接电？我敢说百分之五十的人他都不会接。 昨天呢，北京天通苑一个复古店的老板呢，自己改到店铺，请教的就是这个问题，今天呢，给大家来一个详解啊，这个是硬店，看一下标志拉近 l 红线火线， n 呢是零线，这个标志呢是地线，家里呢有地线可以接上，没有这个可以不接。灯带端往上， 灯带端两个输出口， v 加 v 减， v 加对应的是灯 带的红线，正极微减对应的是黑线，灯带的负极这头红线黑线，有的人焊接的时候灯带线接反了呢只他呢不会亮，但是不会坏，反过来颠倒一下就行。 有的灯带呢，他出的线不是红黑线，是这种花白线带，红色的花线呢是正极，白线呢是负极，对应 v 加 v 减，接上就可以。 市面上的变压器呢，它的品类呢有很多呃，有大有小，有长有短， 但是呢，大家只要记住我刚才提到的几个符号，从不同的变压器上去找 对应的去接线就不会错。看最边上的这个比较鲜艳的变压器，你看 ln 对应的这个就是火线，这个是零线，地线， v 加 v 减都会有标记，对不对？公牛的这款电源，火线是在这，只不过端子呢不一样而已。火线对应的零线地线 这头，它也是端子不一样。按压式的 v 加是灯带的正极， v 键是灯带的负极。 大家看一下这款变压器怎么接，有很多人一看，哎，找不到符号了，不知道怎么去接线了，这时候呢，大家就需要动一下了，他的符号在这里。 l 中间 火线零线，地线是在扣盖上掀开之后对应的这边去接就行了。这边看一下 v 加 v 减， 最老的一款大块头重连电源，它的输入端在这， 火线零线是在一头呢。 v 加 v 减，嗯，只要大家选好符号对应好就没问题。
