满落地式的满堂支架，盘扣式的满堂支架啊，我们已经采用线段做好了辅助线，我们怎么来快速的生成这个盘扣的杆件， 我们来做一个演示头，首先我们来熟悉一下我们这个插件，那么针对我们的纵断面的话， 我们首先是要选中图层。第一步选中图层，随便选中一根，识别到了图层线就可以了，那么前提条件是你所选中的这个是必须在同一个图层啊，做的这些线是要在同一个图层，就是这些盘扣的力感 啊，在同一个图层。第二步就是要选择我们的布置方式，我们的布置方式有几种，第一种是满布，第二种是隔音拉衣，第三个隔二拉衣，第四个隔三拉衣，如果说完全不选择，那么只是画力感和水平感，就不会画斜感， 如果是选择了隔一拉一，它就会隔一空来布置斜杆，我们来做一个演示，好，我们只是需要把这个全部选中，哪怕你是把其他的线选进去了都无所谓，因为我们识别了 我们辅助线，这个盘扣立杆啊，就叫纵断面线，这个可以自己任意的命名，我们把它放大一点来看一下它的生成的一个效果。飞车 啊，他首先是生成这个水平感、力感，然后生成斜感，那么这个就完成了，这个像我们这么大的量，大概不到十秒钟就完成了，这个布置还是挺快的啊，运算速，速度也挺快。

好，还有另外一种画法，这种画法画出来效果呢，就是他这个里面上是这种交叉的啊，是这种交叉的，交叉的，他的区别就在哪里？我们看一下啊， 哎，他这样的话是我们这立竿组成的，这个组成的正方，正方形啊，他这斜称啊，都在这个立竿外侧，全部在外侧，哎，这就不会有冲突了，都在外侧啊， 你可以任意一个看一下，他都是在外侧里边的外组成的正方形的外侧，这样的话就把这个间隔一块啊，不知道有没有讲清楚啊，也不知道大家能不能听得懂啊。那我们继续啊， 我们找到规范，下一个呢，就是间隔两块啊，间隔两块，间 两跨的这个规范犯了同样的错误啊，同样的错误， 间隔两块啊， b 杠八。呃，这里直接说啊，直接说间隔两块。什么是间隔两块？我们到平面图上看， 平面图上看啊，先看这个规范上，同样啊，平面图虚线表示斜称，实线表示水平杆，然后实点表示这个力杆。那我们给他对过来啊， 这样我们这里呢？嗯，他这个图先说他的错误点啊，先说的规范错误点，我们看我们还是以左下角这一个为例，这个上左下这三个位置的竖向斜杆啊， 也就是虚线，我们都是按照这个规范来画的，没问题。然后右侧这一个我给他调到右面去了，没有给他放在左边，同样道理啊，如果给他放在左边， 我们看这个，如果给他放在左边，那他就于这个冲突了啊，这两个就冲突了啊，这个是规范上的错误点啊，有问题的地方给大家说一下，然后呢我们接着接着说什么叫间隔两块？ 我们看这四个 放大一点啊，放大一点，这四个力哥，这四个力哥呢组成了一个局形啊，然后下一个局形啊，这个局形呢每条边上都要设置 竖向斜称。那间隔两跨就是跨过两跨，这是一跨，哎，这是一跨，这是一跨，那就间隔两跨。那这里又组成了一个巨型啊，又组成了一个巨型，这个巨型呢也是每个边上都要设置竖向斜称， 然后这个方向我们就没有做出来，然后看另外一个方向，另外一个方向啊往上这个方向，这里也是间隔一块，然后又间隔一块，间隔两块到这里， 哎，这四个离开又组成一个句型，这个句型呢也是每个边都设置这个竖向斜称，那这就叫间隔两跨。那间隔两跨，他有个注意点啊，间隔两跨，间隔的位置啊，这个位置是要加，这个是要有斜称的啊， 哎，这个位置是要斜称，具体哪个位置要有斜称啊？这是那这个位置要不要斜称？这个位置是不要斜称的啊， 那这个怎么什么规律啊？你就把这个这个连起来啊，把这个四边形连起来，哎，给他连起来，这个方向也连起来连起来，也就是只要在他连线上只要在他连线上啊， 你看只要在他连线上和这个连线垂直的方向和他垂直的方向，哎，这都要加水平啊。竖向斜盖啊，你看 都是和他垂直的，都要竖向斜杆，这个也是这和他垂直，哎，只要垂直都要加竖向斜杆啊，这就叫尖割两胯。

下一个是间隔一块。间隔一块。那我们看什么叫间隔一块啊？ 哎，我们打开这个微信， 嗯，间隔一块。这也是规范上的画法，我们先按照规范上的画法画了一个。 我们看啊，先看一下啊，他这个绿色的啊，我们是绿色和红色的，都表示竖向的，斜称斜杆啊。竖向斜杆，那我们到他的平面图去看他的平面图去看啊， 这个规范上呢，是也是这么表示的，虚线就是竖向斜杆，然后点实心点就是立杆，然后实线就是这个 水平杆啊，在这个平面图上，我们看，我们是完全按照规范来画的啊， 我们可以先从左下角这一个开始啊，我们看他这个规范上是虚线啊，都在左侧和下侧，那我们这里也是啊，这个啊，这里没有啊，没有在左侧啊，完全在左侧还不行啊。 然后我们看这红的、红的、绿的绿的，这是鞋称，那这鞋称啊， 这是组成的一个鞋称，然后他每隔一块啊，间隔一块，然后这里是一块啊，两个立竿间距，这是一块，对吧？这一块间隔一块，然后又有四个立竿组成了一个。一个组， 组成一个组啊，这四个立竿呢？组成一个组，这每个边上都要设置竖向斜称，然后再间隔一个立竿，然后又组成了一个组啊，哎，另外一个方向也是啊，这样间隔一个，间隔一个组成的啊，我们看我们把都把它标出来啊， 这样的话，他是间隔一块，然后间隔一块。之后呢，是在每这四个这一个每一个组上，每一个组上 这个边上都有竖向斜撑啊，都有竖向斜撑，这就叫间隔一块。哎，这是间隔一块，间隔一块啊，他是这个意思，这就叫间隔一块啊。啊，当然你到这个 三维一看啊，他是每一部剧都是一样的啊，每一部剧都是一样的哦，我们再看一下这个，他说我们这里写的是规范上画法。为什么 说是规范？因为我们到立面图看，他这个立面图和规范能对应的上的，但是平面图是对应不上的啊，我们注意看一下啊，平面图 他这个平面图呢，我们看这个绿绿杆，绿色的杆啊，和这个虚线的位置能对的上，然后下面这个红色也能对的上，然后上面这个红色也能对的上，就这一个对不上啊。 这一个规范上是在左侧，我给他画到右侧去了，如果是在左侧啊，如果是在左侧，我们看一下，如果是在左侧， 也就是他要过来啊，过来，那跑到这里之后，他跑到左侧，那就和这个红色的又冲突了啊，又重叠在一起了啊。所以这个这个规范的图这里还是也是有点问题的啊，大家仔细看就发现了，也是有点问题的啊。

我们今天分享一下这个斜拉桥上部的这个盘扣式支架的一个用插件的画法，这个是已经画好了的，那么整个高度大概是平均是在三米五，因为考虑到纵坡啊，是 在中间设了一个台阶啊，中间这个台阶的高度是一米啊，这个斜拉桥是个斜塔，我们今天主要分享这个上部的盘扣的一个发法啊，那么这个盘扣的话，我们是采用的隔音拉的方式，隔音拉的拉的方式布局是以一米五为主，那么上部剩多少是多少， 那我们来演示一下是怎么来画的哈，那么我们这里以这个图为准，那么这个是我们已经做好的辅助线，这是做好的辅助线，我们就现在就来看一下我们这个图啊，怎么来画，首先加载我们的插件 n e t l o a d 啊， 那么打开这个绘图系统就可以了，然后输入快捷键勾 s 勾， 那么就弹出了我们这样一个插件的一个窗口啊，弹出了这样一个插件的窗口， 我们这是发立面图，那么立面图这里就显示是纵断面啊，发立面图我们先说一下注意几个点，第一个是要显示纵断面，如何是显示纵断面呢？就是靠这个地方来控制，勾选就是纵断面，不勾选就是横断面啊，大家注意看哈 步，勾选就是横断面，就这个地方这是第一个点，第二个点的话就是我们盘扣的发法。公路现在只有两种 公路，就是要么满布，要么是隔一拉一啊，沿外围满布，中间隔一拉一，那么根据我们啊间尾的规范是有四种，第一是满布，第二个是 隔一拉一，再是隔二拉一，隔三拉一。好，那我们这里我们采用隔音拉一的方式，因为整个我们的价铁不高啊，是在我们的背离梁上面。 第二个就是我们这个，大家看一下哈，我们这个是背离梁，上面设上下分，下分陪梁，然后还有上分陪梁，那我们下分陪梁，我们就是准备采用顶托哈，我们采用顶托反扣， 点头反扣的方式啊，点头反扣的方式，我们这里要勾选一下点头反扣，勾选一下隔一拉一。首先我们选中 我们的辅助线，大家注意要勾选这个纵断面，选中辅助线，随便选中一根，那么这个就整个我们这个将要发盘扣的地方啊，你的这个辅助线都是在同一个图层，就是这个图层很重要啊，大家坐在同一个图层， 然后我们就直接来点击生成，我们选中选中我们将要发盘扣的这一块区域啊，我把它放大一点哈，放大一点飞车， 那么它布置是先是顶托啊，底托顶托，然后立杆，然后斜杆这样一个顺序啊，这么就布置完成了，那么这个整个这个布置过程当中，大概就是十来秒啊，十来秒的问题就完成了，这就是我们这个盘扣插件的一个应用。

大家好，我是盘古一哥，最近啊有粉丝后台私信我，他说这个对架鞋带干到底该怎么拉设，他说经常搞错了。今天呢一个给大家，给大家好好说一下这个鞋带干具体该怎么拉这个视频呢？点赞收藏一下，避免你找不到了。咱们这种价分为对价和直升价， 像作业外填票价时候，他是一种搭设，满堂支架又是一种搭设方法，一般像 高度二十四米之下呢，这种情况下是每隔四块拉一个，如果你的高度超过二十四米呢，那就要隔三块拉一个，像这种呢就是隔三块拉一个，在设置的时候一定要注意，看起来干一定要八字对角拉式，像这种 看到没，这种下期视频呢，我会给大家讲解支撑架，他要选他干，该怎么拉事，咱们不见不散。

各位朋友大家好，我是平哥，今天我们继续分享盘扣规范，今天主要说的是盘扣的竖向斜杆设置形式，那么通常有 每块设置隔块设置、隔两块设置、隔三块设置等这样的形式，那么每块设置比较好理解啊，那么我们今天重点来说一下 隔胯设置，大家看到图片上隔胯设置虚线部分表示的是竖向斜杆啊，设置的竖向斜杆，那么我们可以看到沿 水平方向和纵向啊，每一排这个竖向立杆啊，每一排立杆灯 间都设置了这个塑像斜杆，那么中间空出来的一格就是隔一块，那么如果中间空出了两格就是隔两块，同里隔三块圆里是一样的。 那么在这个地方呢，有一个在我们的规范上有有一个小的错误，那需要给大家说明一下，我们可以看到图片上 左下角这个我们用线标注了，那么红色部分，那这两个斜杆呢？它的设置是正确的， 但是蓝色部分的斜杆这个地方是不正确的，那么这两根斜杆只能有一根是在里面的啊，只能有一根，不能两根同时在里面，因为如果两根在 里面就会发生单色，无法搭色，这个我们在实际搭色过程中就可以啊，看到啊，这两根鼻涕有一根是在外面，你清楚了吗？关注平哥收盘扣，每次收获一点点！

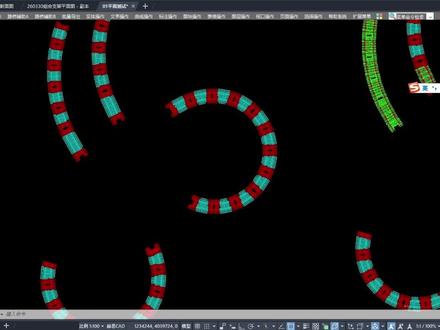

这是以前所做的一个项目，是一个 c 字型的铡刀桥啊，就是这样一个 c 半圆形的 铡刀桥，我们以前是采用的这个多段线啊，采用的线段来配置的这个盘口的平面图，那么现在要求高了，都需要采用这个盘口杆件来配置，这样显得更直观，那么我们采用我们的插件来进行演示一下，这就是我们的插件。 首先第一步的话，我们选择辅助线，第一步选择辅助线，我们随便选择一根就可以了，辅助线，好， 这是已经识别到辅助线了，那我们举个例，我们是隔一拉一啊，隔一拉一的形式，我们选中我们这个铡刀，我们把它放大一点，我们来生成，大家来看一下效果哈。飞车， 好，这个一闪一闪的都是首先在生成这个立杆，第二步是生成水平杆啊，现在在生成水平杆 啊，第三步是生成斜杆，那么大概总共的时间就是十来秒，已经完成了啊，我们就来看一下， 这个是立杆，水平杆，斜杆啊，每一种杆件都有图层啊和杆件的尺寸，那么总共只要是来做着这个事情的话，就是十来分钟就完成了啊，还是挺快捷的。
