ug工程图里面标题块如何取消
粉丝8.0万获赞46.2万
相关视频
01:23查看AI文稿AI文稿阿个修改工程图标题栏新建图纸，确定显示不了部件，引用要打开产品图， 打开要做图纸的产品图，这里就以凳子为例。 ok， 确定确定完成 部件导航器图纸，点右键把单色关掉， 这样图纸就有颜色了。双击西门子产品，发现修改不了格式图层设置，激活一百七 时再来双击修改，输入东升模具学校。 如果觉得尺寸小，右键按紧 a e 设置高度，可以自由修改 颜色也可以修改操作方法，按根修改字体一样。
76模具之家

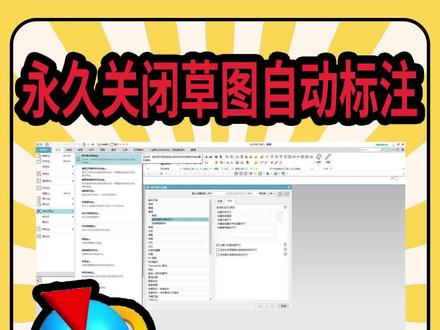

00:59查看AI文稿AI文稿刚接触游击的朋友有没有遇到过这个问题，草图老是自动标注，密密麻麻的，非常影响我们绘图的效率。今天打工人教你一招，永久关闭草图的自动标注。进入草图后，如果只是把草图中的这个连续自动标注尺寸给取消的话，这个操作也只有当前草图受影响，下次创建草图还是会自动标注。 每次画草图的时候总不能重新设置一次吧，虽然不麻烦，但是完全没有必要。想要永久更改，只要点击文件使用工具，用户默认设置。在草图这里找到自动判断约束和尺寸， 点击这里的尺寸分类，把下方这里的在设定应用程序中连续自动标注尺寸的勾给去掉，点击确定后，他会提示要你重新启动软件，只要重启软件后，我们每次新建就不用再单独取消自动标注了，你学会了吗？ 刚装好游击准备学习的话，这样的设置还是非常有必要的，没有安装包的朋友记得找我来领取啊！
233UG产品设计-达龚仁

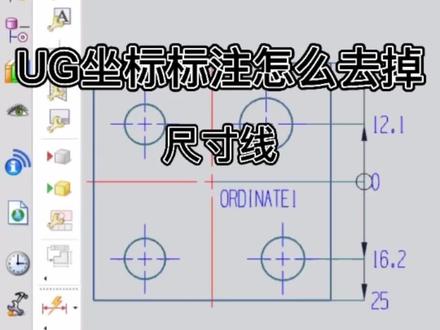

00:45查看AI文稿AI文稿大家好，今天跟大家分享一下，在 ug 标注的时候啊，坐标标注的时候出现这种尺寸线，我们怎么样给他去削掉，点击中间这一个圆点，右键点击设置， 然后把这个显示尺寸线给他打勾就好了。好，目前他这个位置就没了，是吧？ 那如果说把这个原点消掉了，同样右键设置，把坐标机名改为五，好，那这个坐标机名也就没有了。今天就跟大家分享到这里，感谢大家的点赞，关注、转发。
254郑州闫工教育科技有限公司

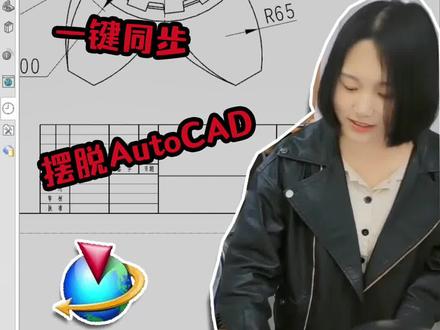

01:56查看AI文稿AI文稿来，工人，工作做完了吧，这里五百张工程图，你把标题来填一下。什么？这五百张工程图不是上一句 工作做完没做完，没做完也要做，我教你几个快速填写工程图标题栏的方法，保证你今晚不用加班。看好了，工程图绘制完成后，标题栏又该如何填写？这里面能分为三个等级，来看看你是哪个吧。 第一集，青铜段位使用注视命令，在对话命令框中输入我们需要的文字，例如图号二零二二零五幺七，然后点击放置在合适的位置即可。这种方法的弊端就是文字与表格都是独立存在的，只不过是手动放在了这个位置上而已。 第二集，黄金段位，这一级别使用的是双击表格填写信息，首先我们 ctrl 加 l 打开图层设置，把幺七 零图层打开，然后我们就能双击填写我们的表格信息了，例如这里可以输入零件的名称以及这里图号的信息，这样文字与信息就是一体的了。 最后一种就是铂金段位了，对于一个使用 ug 软件的老师傅来说，前面的操作都太麻烦了。其实 ug 工程图中的表格也是有属性的，有属性的话也就意味着可以进行属性同步。首先我们打开原模型，在菜单中打开 gc 工具箱，使用属性工具。 然后我们填写一些需要填写的属性数据，例如名称、图号、比例、重量的。 当我们填写好属性数据之后，打开工程图文件中的 gc 工具箱，在属性工具这里还有个属性同步功能，点击应用后，之前 心中填写的属性数据就同步到工程图中来了，这种方式就是最规范也是最高效的方式。同样的，装配明星表也能用这种方式来做，你学会了吗？好了，你赶紧做，我还有别的事情要做，等下去吃哪家烧烤？
594吾思UG知识分享君
