迈达斯公路一级车道荷载怎么设置
粉丝1.3万获赞2.6万
相关视频
02:16查看AI文稿AI文稿大家好，下面我们来学习一下，我们移动或者加载这个车道的时候啊，那么这个车道应该加载在什么位置呢？我们来看一下这个公路桥函设计通用，呃，这个通用规范啊， 一五年的这个规范，那么他有明确的规定，对于我们多车道的这个桥梁布置的时候，我们要按照这样的一个横向尺寸去布置啊， 那么距离边上的这个人行道的这个边缘呢？这个车轮的间距是零点五米，然后车轮的间距为一米八， 那么我们第一个车道的位置应该在这个一米八的中间这个位置啊，中间这个位置，也就是说距离边上应该是这边是零点九，零点五一米四啊大， 然后按照这个间距去布置第二个车道啊，第二个车道如果还有第三个车道，那么继续按照这个间距布置第三个车道，这样的话我们就可以把三个车道的位置给定出来啊，所以说这个定位很关键啊，定位很关键， 因为我们加载有可能会涉及到一些偏窄，就不仅仅这个车道就一定在这个桥的中心位置啊，不一定是在中心位置可能会是偏窄啊，所以我们 建这样的一些行钢栈桥的时候，这样的一些这个有线模型啊，包括一些贝雷良钢栈桥，都会涉及到这个车道后载的一个一个布置问题。同时一个车辆后载的一个加载问题啊，就 是我们的移动号载加载，因为我们要分析这个车辆在桥的不同位置对整个桥的一个受力的一个影响啊，你不能说仅仅是算到某一个位置，算一某一个位置的话，并不能代表你这个桥就是安全的。 要算什么位置呢？要算这个桥，桥上车辆在任意位置，那么这个桥都是安全的。就是说这样才能本职要求啊， 这就是要用到我们的移动喝载加载方法啊，在麦达斯里面非常方便啊，非常方便。
01:38查看AI文稿AI文稿大家好，今天我们来学习一下在迈达斯中利用表格工具来进行相关参数的一个修改啊，比如这样的一道连续梁，那么受到这样的一个均步赫仔一百六十点五千六百米，那么现在我要把这个赫仔进行一个修改，修改成另外一个值， 比如我改成多少呢？我们看一下，改成一百九十九点一千六百米，那么我们可以通过 第一种方法是通过这个把它删除，然后重新去加这个君不客栈，那么现在我们用表格工具在这边选择右键 表格，用表格工具来进行一个修改啊，这也是个办法，有的时候也比较方便，那么找到这个赫仔的这个数值， 我们来修改这个喝彩的数字就可以了，改成一百九十九点一， 那么直接用复制粘贴就可以了， ctrl c， ctrl v 啊，那么多复制几下，有的时候也也会比较快啊，可以多复制几个， 那么复制的有有点多了啊，我们再多复制两下就好了啊， 好，复制好了啊，复制好了，那么复制好了我们再关闭，再看一下，那么这个贺载值就已经改变了啊，就已经变更了，所以这是一个方法啊，这是一个方法通过表格工具来实现啊。
03:56查看AI文稿AI文稿大家好，今天来介绍一下在麦达斯中如何定义这个赫仔组合，那么这个托教我已经算完了， 那么已经切换到后处理模式啊，那么这个是前处理模式，前处理模式主要是用来建模试驾这个赫仔啊，节点单元的创建等等啊，那么算完以后就就进入后处理模式， 那么右键，比如我要查看毅力两单元毅力，那么点击这个三个点啊，点击这三个点， 那么在这里我们可以来定义喝彩组合，比如我要定一个一本组合， 那么前面我们已经 把相应的工况都已经加好了，那么基本组合是自重和呃那个自重喝载一点二的分享系数，那么上部的混凝土的自重也是取一点二的分享系数， 那么对于这个模板的喝酒也是永久喝酒取一点二的分享系数， 那么对于施工人员积聚，我们这里按可变和载取一点四的分享系数，那么对于正道的这个和载，我们也取一点四的分享系数啊， 那么再定一个标准组合， 那么对于标准组合，我们基本上只考虑这个永久喝载就可以了， 一般不用考虑下面的这个可变喝载啊，因为我们是用来计算这个变形的啊，变形的话我们一般情况下只考虑这个永久喝载就可以了， 而且分享系数都是一点零，这是标准组合，那么这个是基本组合，那么切换到基本组合，我们就可以来查看那么计算的结果， 呃，我们查看的是硬力，那么就要切换到对应的灶帕的单位，这样比较好看一点牛毫米，那么单位就是灶帕， 那么基本组合两单元的应力看一下啊看一下，那么这种是指数，表示这种数字不太方便看起来， 我们点击图里这里的三个点，那么点击固定小数位保留一位，那么看一下这个应力是十八点一兆帕，那么满足要求啊，满足要求 说明我们这个槽钢是可以满足要求的啊，满足要求， 那么我们还可以根据查看的结果来对你选用的刚才啊进行一个优化啊优化，比如我可以把这个茶缸稍微弄小一点，因为这个硬力不是很大啊，不是很大，比如我要查看一下拖架的硬力， 那么可以单独激活托架切换到后处理，查看两单元硬力， 选择基本组合，那么就很快的可以把这个托架的印领可以查看出来啊。六十二点三兆盘，好像也不是很大啊，也不是很大， 那么这个是我们的一个两单元硬力，包括后台组合的这个世家啊创建。
05:34查看AI文稿AI文稿大家好，这个小节给大家介绍一下赫仔的定义，我们常用的像集中力、军补力面赫仔等在程序当中是如何实现的？那接下来就为大家做一些个简单的演示。我们在程序当中定义赫仔呢，一般是分为两步。首先呢是定义精力赫仔工况， 把我们所定义的这种各种喝载的这个类型呢，我们付语香的这个名字定义出来集中力。然后的类型也可以做一个简短的这个说明。 这个类型体现出来是我们对后期进行喝载组合的时候，他的一个组 和系数。 我们定义的三种经历和载工况呢，有集中力均不和载和面和载，我们在书型菜单里面呢是可以看到的。然后呢，我要赋予它相应的这个内容，也就是集中力，我要赋予它相应的这个值。然后如何来定义呢？我们通过几点和载 打开几点喝载里面呢，第一个就是喝载工况的名称，我们选择对应的这个集中力的这个精力喝载工况。 然后里面呢有六个分量，有三个集中力和三个转动的这个弯距，包括扭距他的这个喝载值，我们选择需要定义的这个节点，也就是我们实际在这个当中的这个 位置对应的这个节点。我给他负一个竖向的一个呃，喝载值负的 一千千牛。大家需要注意一下节点。赫载呢，它是按照整体坐标系来进行定义的。所以说呢，对于竖向赫载呢，我们选择 z 的方向，因为呢整体坐标系的竖直向上为 z 的正方向，那么向下的集中力呢，我肯定要负一项的这个负号， 这是一种定义节点集中力的这个喝载的方式。另一种方式呢，是在这个单元喝载里面呢，也有一个他有个喝载类型，有个集中喝载。 这里面呢也对应有相的方向，有这个整体坐标器的方向，以及局部坐标器的方向，单元是有相 这个局部坐标系的。然后呢，我给他相一个值，这里边的相对值呢，就是说我选择某个单元， 我单元的哪个位置就是某个位置，比如说零点三的位置，就是说这个单元相对而言百分比是在零点三的位置呢。我负一个负十千牛的力，给大家看一下 整个这个单元的这个零点三的这个位置呢，就百分之零点三的这个位置呢，然后 他有一个数值向下的一个十千牛的一个集中力，这是定义这个集中喝载的一个方式。那对于单元喝载，我们来集均不喝载，我们来 如何来定义呢？我们看一下这个军部喝载经历。喝载公况呢，我们选择军部喝载，喝载类型呢，我们选择这个军部喝载。 然后呢方向呢，依然是这个竖直向下的这个整指标系的方向。然后呢，我赋予他一个竖的负的一百牵牛每米，我选择 军部喝载所中的一些单元，点击确定。然后呢，我们对这个这些单元呢，我们就赋予箱的这个集中呃，军部喝载。那还有另一种呢，是我们这个 面赫仔，对于板单元和 c 单元，我负一箱的这个面赫仔是通过 这个压力和载，然后可以来进行布置，然后我们选择面和载的这个和载工况， 然后这个类型呢，我们现在上面是这个板单元，所以我们选择这个板 ppt， 这个敷于它的面和窄。 然后这个方向里面呢，依然是有这个单元的这个局部坐标系，还有一个是整体坐标系，那我现在换一个，换成这个局部坐标系。那我怎么知道这个单元的局部坐标系是哪，怎么样子的呢？我们显示一下这个单元坐标轴， 大家看一下，竖直向上，我们是这个 z 的方向，也就是单元的这个 z 的方向。那我们选中嗯，对于也就是局 坐标系的这个 z 的方向。然后呢，负一个均值，也可以是均步变化，也可以是线性变化，负的一百千牛每平方米。点击使用 来看一下这样的话，然后我们就敷于对应的这个面和仔。 好，今天的这个劲力喝仔的这个演示部分呢，就给大家做一个介绍完了。
19乾坤让蛙
07:16查看AI文稿AI文稿大家好，我是李朝阳，接下来为大家演示 ceo 当中如何施加集中力以及限和载。我们先来演示限和载的定义，首先我们把菜单切换到和载菜单，接下来选择净力和载， 我们可以看到线和窄的定义，其实和梁和窄的定义是一个含义，因此呢，我们选择梁和窄当中的功能进行定义。 我们先来试加均不合载，均不合载的试加，我们可以选择单元合载，也可以选择连续量合载啊，我们演示单量单元合载， 我们可以看到核载类型当中，我们可以选择军部核载以及军部弯距 t 型和载等等，那么我们选择均不和载。接下来呢，我们需要输入的是对应和载的方向，那么方向呢，可以按照整体坐标轴的方向来施加，也可以按照局部坐标轴的方向来施加。 如果按照局部坐标型，局部坐标系的方式来试加呢？这个时候需要我们把单元的坐标轴打开，确认一下局部坐标系的方向，那么我们程序默认是按照整体坐标系这方向进行试加。 接下来呢，需要输入对应的和载极度，和载极度可以在 w 的参数下进行输入。假如说我们输入负一百千牛美米，那么我们需要注意单位体系，然后选中要施加现和载的 单元，点击试用，这样呢，我们就可以施加啊，一个均步合载， 当然呢，嗯，有工程师还有疑问啊，就是我们左侧的这个 x 一 x 二表示什么含义，那么他描述的是我们在某个单元的加载区间或加载范围，那么如果说我们选择相对值， 那么这里面输入的将是单元释迦范围的比例，比如说我们 x 一输入零， x 二输入零点五， 那么我们在选择某个单元区域点击适用。好，这个时候大家可以看到，那么每个单元都施加一半的合载，那么它的含义就是我每个单元施加零点五倍的单元长度啊，那么这是他 相对值它的含义，接下来呢，我们演示一下绝对值，绝对值的含义呢是表示某个单元的加载的实际范围，比如说我们这里输入零点五，那么他将表示的是我在某个单元加载的区间是零到零点五米， 比如我们选中某个单元区间点击试用，那么这个时候我们可以看到，那么某个单元的施加范围就是从零到零点五米这样的一个含义，那么这是关于均不合载的一个定义， 我们互推一下，假如说我们接下来想要施加的和载并不是均步和载，而是一个三角形和载或梯形和载，那么如何来实现呢？我们先在两单元和载当中来进行 世家，大家可以看一下效果，我们选中梯形和载，然后接下来我们仍然按照相对值的方式来进行输入，那么假如说啊，我们 x 一输入零， x 二输入一，那么和载极度啊，对应的两个梯形和载的和载极度，我们分别输入负的五十和负的一百， 选中某一个加载区间，我们点击使用。好了，那么大家可以看到我们现在所施加的这个和载呢啊，确实是一个 t 型和载啊，但是呢它是针对于一个单元来施加的一个 t 型和载， 那么对于一个单元组或一个结构的区间来讲，那么他施加的核载呢，将不是连续的，而是锯齿状的，带有图片形式的，那么这种形式的核载呢，一般我们 同步过程当中呢，嗯是不希望所能达到这个效果，我们希望能够核载是连续的进行试驾，那么连续的线核载啊，如何来试驾呢？那么接下来我们将演示另外一个功能，叫做连续量单元火载。 好了，我们在连续两个单元喝彩当中呢，我们还是选择 t 型喝彩，那么同样我们输入一样的参数， 如负的五十和负的一百，然后选择对应的加载区间， 那么这个加载区间我们可以依次拾取两个节点，那么两个节点范围内的这个啊单元将会被施加连续的限号，在点击第一点，我们点击第二点， 好了，这个时候大家可以看到所生成的和仔呢，就是一个连续加载的一个梯形线和仔啊，这是我们想要达到的一个效果，这是关于线和仔的施加啊，当然线和仔呢还有其他很多的形式啊，还有曲线和仔，这个时候呢需要我们输入对应的 线和载的函数关系，那么这里面呢，我们不做进行演示。以上呢是关于线和载，那么接下来呢，我们演示一下关于集中力的试驾 cu 当中呢集中力的施加呢，有两种方案，一种是把集中力施加在几点上，另外一种方案呢是把集中力施加在单元上，那么我们首先来演示集中力在几点上的施加方法， 那么节点上施加集中力的方法呢？我们直接采用的是节点和载功能，我们点击节点和载， 那么接下来呢，需要输入对应节点和载的大小以及方向。假如说我们想要沿着模型的 z 方向竖直向下施加一百千牛，那我们需要在 f z 方向输入负的一百， 然后选中我们要施加节点的位置点击使用，这样呢就可以施加一个节点发展，那么节点发展呢？只能在节点上来施加对应的集中力。如果说我们想要在单元上施加一个 集中力的话，我们我们不能使用极点和载功能，这个时候呢，我们可以选择单元和载来进行试加，我们选择单元和载之后，将和载类型选择集中和载，那么接下来呢，所定义的参数和我们刚才所 线和载的参数含义是一样的，那么假如说我想在单元中间施加一个集中和载，那么我们的操作方法是呢，将 x 一输入零点五，代表我们将在两个单元之间的这个范围施加一个集中力，那么对应的 p 值呢？我们输入的是负的一百， 选中对应的单元点击适用。这个时候大家可以看到我们在两个单元啊，在单元之间就施加了一个集中力。以上呢就是关于 sale 当中定义线格载以及集中力集中力的方法。
83迈达斯施工事业部

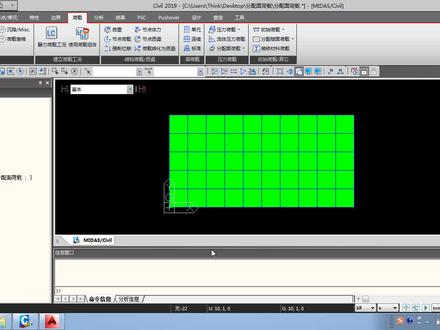

07:09查看AI文稿AI文稿大家好，今天给大家介绍一下麦达斯 co 程序里面第一面荷仔的另一个菜单，功能分配面荷仔 第一喝载呢，还是一样的经历，喝载分量图，先定义喝载工况，然后呢给予具体的赋予具体喝载的内容，那喝载工况呢，我们已经定义好了，是这个分配面喝载， 那通常定义面和载的时候，我们第一会想到用程序里边的这个压力和载定义来面和载，那有的时候我们经常会遇到在同一个面内，我们分配不同类型的和载，以及不同类型的和载值，那具体怎么来用呢？我们就要需要用到这个分配面和载 分面荷仔里面呢是需要分两步的，先要定义平面荷仔的这个类型，类型里面呢有集中荷仔，线荷仔以及面荷仔，具体 具体他定义的这个呃菜单，那至于怎么来用呢？我们先通过这个 cd 图，然后来一个给大家解读， 这个呢是我们建立的一个反单元的这个模型，然后长的是十米，宽的是五米。呃里边呢，我定了两种荷仔类型，一个是这个线荷仔，两条红线呢，是对应的这个线荷仔， 以及呢两个区的这个面和窄，也就是有这个斜线部分的两个区的这个面和窄。那至于怎么来定义呢？我们大家看一下，我们先输， 我们先定一个限赫载，为了区分赫载的名字呢，我给他分别定义不同的名称限赫载，然后赫载类型呢，我们打勾这个选择，这个限 喝载里边呢，我们会看到呃有输入，先输入这个两点确定一条直线，所以说呢，我们要先输入这两个点的坐标，然后再输入这个具体的喝载值， 那两点的坐标呢，肯定是这个线的两个端点，所以说呢这就很容易实现，我们这个点呢是零零点八，长度呢是十零点八，我们把这个给直给输入进来 英文状态下的符号， 具体的喝载值呢，我们输一个 food 一百， 这是第一第一条的这个线和仔，但大家看到了在整个这个面板上呢，有两 两条线和载，然后呢我要同时定义来怎么来实现呢？菜单里面呢就有一个复制的功能，里边呢有两个方向，一个是 x 方向，还有一个是这个 y 方向， 那我们看到这个面板很明显是在横向的方向，也就是歪的方向，所以说我们需要输入他复制的这个间距，两个线和窄之间的间距多少呢？是这个三点四米，大家一定要注意这个单位 输入进来点击添加，那我就生成了第一个线和仔的类型，那同时呢我还要需要定义这个面和仔的类型，我这个时候呢给一个名字 面荷仔，荷仔类型呢就勾选为这个面荷仔，那面荷仔的类型里面呢，我可以三 点布置一个面，也可以是四点举行的这个面荷仔，我们先看一下这个常用的这个四点的这个面荷仔 跟这个四点区内一个平面，跟这个两点区条线也是一样的，我们先看第一个区域，第一个区域呢，我需要输入 这个面荷仔四个角点的坐标，那我们就输整个这个面荷仔的宽度呢是一米，长度是十米，那我对应把这个坐标值，然后输入进来角点的坐标零零点八， 对应的是十零点八，那宽度方向呢是一加上零点八，零点八，然后回到原点一点八， 这个喝载值呢，我们给它一个负五 千九每平方米，然后这里边呢也存在一个，就是我整个面板上是有两块这个面荷仔的区域呢，那我也是想通过复制的方式呢，把另一部分呢也给递进来，那这里边的这个间距大家需要注意一下，这里边此时输入的间距呢是 第一个区的这个面荷仔的这个起点的这个位置距离下一块这个面荷仔，他的这个起点的这个之间他的一个距离，那这个距离呢就是二点四， 我们输入一下，点击添加关闭， 这是把具体的荷仔值以及荷仔的类型给定好了。然后我们还有一步呢，就是需要把我们定的荷仔呢分配到我们相应的这个 重的面上，所以说呢还要增加一步就是分配平面赫载，分配平面赫载呢定义的这个工况还是布置在我们定义的这个静力赫载工况对应的工况下，是分配面赫载的这个工况。然后呢第一项呢就是赫载类型，我们刚才定义两种类型，一个是线赫载，还有一个是面赫载，我们先用这个线赫载， 那大家知道我作用的面也是三点确定一个面，那这个面呢一定要对应和我们刚才第一刻载类型书的这个坐标那个面呢是一致的。 那么第一点呢是从零零点开始，然后第二点呢是在 x 轴方向，然后点击第二个点，第三个失去点呢，然后我们 选择一下，然后这个面上的沿着宽度方向的一个点，这样呢三点就确定了我整个作用的这个平面， 然后基于他喝载作用的这个方向呀，然后我们就选择单元呢，我们都有采用默认的，然后当然你不一样的话，然后需要在这里面，然后进行这个呃设置，然后我们点击试用， 这样呢大家看一下，我在这两条线上呢，我们就生成了，在这个面上我们就生成了两条这个呃线和仔， 同样呢在这个面上我还要生成对应的面赫载，那我就要把这个该空框下，然后赫载类型呢换成面赫载，因为我刚刚定义的这个面呢是没有动的，这三个点拾取的加载平面呢，这个坐标没有动，同时呢我这个赫载值呢，然后也是作用， 同样作用在该平面上，那我直接其他都不动，点击试用，只用把荷仔类型换成面荷仔，我们关闭，大家看一下， 这样我们就很容易得到，就是同一个平面上，然后在不同的区域上，我加了箱的这个线和仔，以及对应的这个面和仔的功能，然后就实现了。好，这个菜单呢就给大家介绍到这里。
42乾坤让蛙
02:14查看AI文稿AI文稿大家好，那么在迈达书中如何实现这个命令牛来制定以车辆后展呢？比如这样一座的这个贝雷亮橄榄桥，那么下面我们要在上面走这个运量车啊， 我们运粮车，我们这个麦达斯里面没有需要自定义，那么我们下面通过命令牛来实现自定义啊，那么我们首先这个 从原来的这个已经加好运量车的这个麦达斯模型中导出 mct 文件， 然后我将这个命令拷贝过来啊， 宝贝的这个工具 麦达斯命令窗口，然后先贴过来，然后在下面找到我们自定义的运量车 啊，下面这一系列参数，因为他数据比较多，我要一个一个去输入的话就非常麻烦啊宝贝，然后在这边进行粘贴，粘贴啊， 那么我们先全部拷贝一下啊，因为我这边的话已经拎了一个，我先把它删除掉啊，删除掉 好，那么下面下面我们来运行一下这个命令啊，运行 好，运行完了啊，运行完了关闭，下面我们来这边看一下是否已经生成了 我们这个自定义车辆，在车辆里面找一下这个运粮车啊，已经定义好了，因为我刚刚已经删掉了，现在我已经定义好了，点击特信，我们来查看一下， 看一下这个运量测速啊，自自定义的，那么因为这里面输入很多参数啊，又是一个利一个距离， 那么手动输入会比较麻烦，我这个地方用了这个命令流的这么一个办法啊，这么一个办法，这样工作效率就会比较高啊，比较高，好，谢谢大家啊。
09:23查看AI文稿AI文稿大家好，这个小节给大家介绍移动喝载程序，当中的移动喝载是需要四个步骤， 先选冰箱的这个规范，然后定义车道，第三步是定义移动赫载，然后第四步是定义移动赫载工况。那接下来呢，我将为大家演示一下整个定义的过程，我们现在主菜单的这个赫载这一栏选择这个移动赫载，第一步呢先选择我们的这个规范，中国规范， 对于这个现单元呢，我们需要定一箱的这个车道线，所以说我们定一个车道线，点击添加，然后赋予他香的这个名字。车道 偏心距离呢，是我们的车道线和我们的这个建模线之间的一个偏心的一个差距，如果正好是在建模线上的，那我们这个 平均距离就为零，然后车轮的间距呢？程序是默认的这个标准的一点八，这个是可以进行修改。然后这个桥梁跨度呢是考虑我们这个冲击系数，考虑参数，那我们需要输入我们定的这个桥跨，我定的这个模型的跨度是二十米，所以说呢我输入二十， 那对于是连续两步的话，我们需要数的是最大跨的一个跨长，另外一个呢还有一个车上移动的方向，这个车上移动方向的向前指的是只考虑由十点到终点移动的方向， 然后向后呢是有考虑只考虑由终点向十点以后的方向往返呢，主要是考虑车上的往返。那还有一个就是定义这个车道线的这个方法有三种，一个是通过两点选定取权定这个车道线， 还有一个是通过这个鼠标点取消的单元，然后定义我的车道线，最后一个呢就是通过直接输入这个单元号来定义我的车道线，那我现在呢就通过两点来确定我的这个车道线， 点击确定，这样大家看到，然后在这个模型上呢，然后就显示了我刚刚定的这个车道线， 然后呢我要定义我的这个移动喝载，移动喝载程序里面呢也是有两种，一个是添加标准的车辆，标准的车辆，所谓标准的车辆，也就是规范里边直接规定的这个车道，车辆人群等等，然后包括你选择不同的这个规范， 公路啊，铁路啊，然后包括一些这个城市的这个呃规范里边，然后我们现在呢把 这个标准规范呢，然后定一个。同时呢第二种呢还可以定义这个自定义的这个呃车辆，在自定义里面呢，你也可以选择相的这个规范里面有纵赫载的这个不同的类型。那我先选择一个这个汽车， 定一个我们常的一些，嗯刻载，比如说定一个三轴车， 同样是没有一个名字，然后输入箱的这个轴重，以及轴与轴之间的这个距离 着重输完最后一个呢距离要输入零，这样的话我们把这 三轴车的这个轴重给输入进来了，然后点击确定订阅这个两种类型的这个车。 同样呢我们最后呢我们把这个移动赫载和这个车道线呢，然后给合二为一，也就是把所有的这个移动赫载赋予到我定的这个车道上，所以我需要定义这个移动赫载工况， 这里面呢也有相的这个规范，根据这个新旧规范的不同呢程序考虑这个横向折减的系数是不一样的， 对于老规范的里边的单车道的话，然后横向的折减是一，那对于这个新规范里面的单车道里面考虑的是这个一点二，这个是需要大家注意的，然后 点击添加。先把我们定的这个规范标准的这个车道和载呢定义到我这个车道线上，加载最少车道数呢是一，然后我指定的一条一条车道，所以说最多也是一点击确定， 点击确定，这样大家可以看到对应的这个，嗯标准的这个车辆和车道以及这个公框，然后就有了，那还有一个呢是蓝色显示的这个三轴车呢，说明我定了这个赫载，但是我并没有用到这个模型当中，那我再添加一个移动赫载啊， 然后我们选择我们自定义的这个移动赫载，然后同样呢是一条 车道，我就把这边复议进来，然后点击确定，这样大家看到定两个公框，公框一呢考虑是标准的这个赫载，然后公框二考虑的是这个另一的这个赫载，这样的话我们就把这个 定移动赫载的四个步骤呢就给呃演示了一下。那接下来呢还有一个就是我们是定义的这个单量模型的时候，也就是这个现代元模型，我们考虑的这个定的车道线， 那如果我们建立的这个是这个板单元，那我们就需要定一个车道面，那车道面是如何来做呢？同样也是分这四个步骤，只不过中间的车道线呢换为了我们的这个车道面， 所以说呢我给大家演示一下，因为这个喝仔我们还是需要的， 只不过说把这个车道就不要了，我们在里面呢是定义这个车道面，然后我把这个 刚才这个单量的模型给动画掉了， 只留下我们现在的这个面单元在这个板上呢，我要定一箱的这个车道面，然后呢第一步呢还是选规范，第二步呢，我们就是在这定这个车道面， 其实原理都是同车道线是一样的，然后给予一项的这个名称车道面，这有一个车道 宽度，也就是我加载的这个宽度，宽度呢然后程序默认是三米，那根据我们实际作用的这个宽度呢，我们可以对其进行修改，同样呢默认他的这个车辆的这个间距呢是这个车轮间距呢是一点八，然后这个呢也是可以 对你选用的这个车辆呢这个纸来进行修改，同样这个偏心距离，偏心距离呢一样你的车道并作用的这个位置呢，和我这个所选择参考这个单元的位置的之间的一个间距，那我这我输一个负的零点五。 桥梁跨度呢，同样是我的这个跨长二十米，移动的方向还是一样的，有向前向后，我此刻选择的是往返，对于这个 参考线呢，我还是通过两点来确定，然后点击确定，大家看一下， 大家看一下这两个蓝色线之间的这个 面呢，就是我的这个整个这个车道面，因为我整个这个面宽呢是五米，然后我 选这条作为参考线，然后偏心距离呢是这个负的零点五，所以说在这条线是我的这个中心线，然后两边隔一点五，这个中间这个区域就是我这个车道面的这个车辆作用的这个区域。 然后对于赫载呢一个是还是我选用刚才那个定义这个车道线的时候，选一个标准的赫载，一个三轮车的赫载，然后我再定义这个 移动核载工况车辆，我就不定义了。 同样大家还是要考虑这个折减，然后选择不同的规范，他这个横向折减是不一样的。点击添加把这个车道给复位进来， 然后我也可以把我自定义的这个， 然后选择点击确认， 这样的话，然后我们又把这个考虑这个板单元这样的车道面，然后他的定义流程，然后给大家介绍完了。
17乾坤让蛙
01:13查看AI文稿AI文稿嗯，大家好，我是北京麦达斯技术有限公司的技术支持张博宇，下面为大家介绍麦达斯 cable 这款软件，当中定义赫在听力后在公控的方法， 点击赫仔尽力赫仔尽力赫仔公矿，然后我们就可以尽力赫仔公矿的名称，比如 出一个自重，然后选择赫仔类型，赫仔公控的类型，这个赫仔公控的类型主要是用于程序自动生成赫仔组合，对计算结果是没有影响的。 比如选择横后展，点击添加，就添加了一个自重的后载功况，比如再添加一个二七 铺装，我们可以选择结构和非结构的附属，或者包括铺装和设备或者等等。 同样也可以我们对之前的后载进行编辑，比如这个自动后载，我们可以选择其他的后载公控来进行编辑。
20迈达斯施工事业部
16:38查看AI文稿AI文稿大家好，欢迎来到不挂科 madas sever 商量建模基础教程。二点四啊，移动后载的定义 啊。现在我们讲第二节啊，第二大章节加后载，第四小节移动后载经定义。移动后载定义主要分为啊四个模块。第一个啊，定义 一车道或者定义车道面啊，定义车道线的话适用于量单元啊，车道面的话适用于榜单元建模啊。第二个是定义车辆类型，第三个是定义移动后载工况啊，第四个是定义移动后载分析控制。 好，我们来先看一下课件啊，主要分为以下四个 模块。我们先啊讲一下书本上写的是这个桥是啊，分为啊啊四个车道啊，两个人行道啊，两个车道啊，我们统称为啊四个车道啊。 好，他这里写了啊，车道的偏心位置啊。好，我们在麦达斯先 定义车道线。我们打开模型，这个模型呢是我们上节课所做的内容。好，我们点击赫载，点击移动赫载，选择移动赫载规范选择 china， 然后交通车标线啊，选择交通车标线，添加 车道左偏心距离我看一下，他写了二点二五， 二点二五，正向车轮间距一点八，跨度计算跨境十九啊，书上写了的，他这个是二十的计算跨境是十九 啊。点击往返吧啊，书上是要求的往返好， ok， 第一个到 好，那么我们啊 啊，比例系数是填一啊，纵向折减系数填一好，我们确定。那么车道一车道左就加好了。我们再添加 扯到右 平行距离 负二点二五 啊，其他都一样，我们看一下啊，玩法啊，两点 ok。 嗯， 车道又加好了啊，他的方向是啊， 我们可以看到方向，我们这里也是一前一后。那么啊，方向 注意，他的方向是有问题的，我们重新添加一遍。车道 q 嗯，负二点二 啊，其实是没问题的，因为这个桥啊，他并没有说是单向通行还是啊双向的。就是说 啊，他这个方向啊，有可能是啊，单向走，从左往右所有的车，但是他说了是双向，那么可就是一左一右的，我们来看一下啊。 嗯，车道右。编辑删除。 二点二，你要看清方向，他方向不同，他的偏心位置啊，是有差异的。 嗯，对好。车到右啊。车到左 显示一下。对，是这样的。好，我们来。还要加二。什么人 行到 啊，我们改个名字， 先给他换一下 you。 嗯，收到 you。 右就在右边，左就在左边，从这边看过去。然后还要加什么？呃。 人行道左这是打开课件看一下。三四五五点 no， 五点二五 对人行道。人行道右五点二五。 还有这个啊，拓展距离，我们要改一下。 这就不是 他的人行道，是一点五米， 我们重新给他加一下。 所以你们平常做的时候也有些问题，没注意。圆形到左 这是多少片？五点二五他就是一点五的人行道。 确定一下 啊，不然那个点都跑出去了。 这里人心到右 再添加 圆形到左。一点五啊，五点二五， 一点五一九。 好，那么这几个车道都加好了。这就是所说的啊，定义车道啊。现在我们来定义车辆类型。 车辆 啊，选择这个中国喝载规范车道确认，再添加选择 人群 宽度点五 ok， 这是我们第二个定义车辆类型。第三个是定义移动后载公框 车辆 公路桥梁心 点击组合添加啊，系数，这里输入系数一。他这个是可以输入中向折减系数啊，也可以输入啊， 赫载增减系数，赫载增减系数啊，他有一个啊，移动赫载走在这个箱梁上，箱梁会发生积变啊，这个就是 啊，可以填啊，积变。应力增大系数，一般是一点一五啊。书上这里写的纵向纵向啊，纵向 质检系数一点一五，在桥梁工程上都有说的啊。但老师啊，我看了好几本教材，没有具体的去说这个系数到底填什么啊。麦拉斯的帮助里面也没有具体去说 他一般这个系数的取值。是啊，机变应力增大系数一点一五。纵向赫载折减系数啊，相乘的一个值。赫载。纵向赫载啊，折减系数啊，我们这里是一。 那么即便应力增大系数一点一五，相乘就是一点一五。你要搞清楚这个值是是怎么来的啊。加载最少车道数零，最多 多是两个。 好确认，添加一下移动或者工况 人群公路桥梁星组合添加啊，这也是一点一五。 一二 确认。 那我们这里没选上吗？人群 编辑啊，刚才我们可能选错了， 这里应该是选人群确认一下。好，这里都变成黑色，说明都加上了 啊。说明这里一二。这些从蓝色变成黑色，说明这几个都加上了。好，我们来看一下啊。第四个定义移动后载分析控制 好，我们打开模型，点到分析，点到移动后载啊，我们这前面的都是选选取，按默认按默认选取。然后桥梁等级，你是一级就一级，二级就二级啊。还有一个 冲击系数，冲击系数他有四项要啊，我们计算跨境这个一就是混凝土零 c 五零的弹性磨量 啊，在材料那里可以啊，可以直接填写，我们是三点四五乘以十的十次方，留每平方米。这个 ic 可以查找。查找什么？查找洁面 好，我们点击界面是 a 杠 a 好特性。我们要的值是 i y y 啊， i y y y 轴的啊，对 y 轴的惯性值是二点一四啊，乘以没有就是二点一四啊。 米的四次方。好，我们来看一下啊，他还有一个要填写， 写的是什么啊？填写的这个质量多少千克每米啊，多少千克？就是他的二期加上他的每一块的重量。我们麦拉斯可以查询他每一个单元的重量。 点击单元表格，比如说我们五五号单元，因为我们这个单元是就是一米的一个单元啊。他这里是啊十一百八十三千牛，一百八十三千牛，就是十八点三吨啊。他的 啊二七是二十九点五千牛每米。那么我们打开这里就可以算出来啊，一百八十三点一是自重二十九点五，加起来是两百一十二点六千牛每米啊，两百 百一十六啊。让我们来算一下，这里删了两百两百一十二点六十千牛，等于一吨，等于一千千克。那么这里二百 一十二点六千牛，就是二十一点二六吨，等于两万一千二百六十千克每米啊。 我们点击分析移动拓展啊， 分析点击冲击系数，他的计算长度十九，这是三四五三点四五乘以十的十次方啊，留每平方米，这是二点二点一。 第二我们刚才看了 i y y 是多少？二点一四五，二点一四五。好，我们点击二点一四五。这是多少？二一二六零。 是啊，那么我们啊定义移动后载公框啊，后载分析控制也讲完了。那么我们的移动后载定义啊，这节课啊， 讲述完毕啊。希望同学们好好去复习一下，跟着操作去操作一遍。好，谢谢大家。
03:00查看AI文稿AI文稿大家好，今天我们来探讨一下麦达斯中量单元加面喝载的问题啊，那么这是一个量单元， 那么长度为十米啊，十米这样的一个量单元，他的洁面，我们看一下 洁面我们初步取的是零点一，我们先用零点一乘零点一的这样的一个巨型洁面啊， 也就是说宽高都是零点一米，然后我加了一个量单元的面盒子，我先把它删除啊， 下面我们来加一下这个量单元的这个面和窄，那么平时我们加的都是这种线和窄啊，对于这样的量单元， 但是我们也能加这个面和窄，也就是这个均步压力，那么这个地方我们这里可以加入一个面和窄的值，假设是 皮肤做标这一轴，然后向下的负十千牛每平方米啊，这里是个面盒子， 这样的一个面和着加载在这个梁单元上面，那么我们按照减脂量来看一下他的返利是多少， 我们来分析一下，好看一下返利， 那么返利这边是五千牛，这边五千牛，那么说明什么呢？刚刚我们家的这个面和仔，他作用在这个粮的这样 这样的一个洁面宽度这个上面啊，所以说我们这个面和窄乘以两的一个洁面宽度零点一得到的就是一个线和窄，那么副石这边是宽度是零点一，那么就是一千牛百米， 换算成限号的一千九百米，那么一共是十米，那么也就是十千牛，一边返利是五千牛，这样就对了啊，那么为了验证这个，我们可以把这个洁面呢，我现在把洁面调整一下， 前面这个宽度刚刚是零点一，我现在改成零点二，看一下宽度变宽了，那么请问现在返利应该是多少呢？ 我们来看一下啊，看一下用数据来说话啊，现在返利一边是死牵牛刚刚讲的这个宽度变成零点二，那么零点二的宽乘以这个 面和在副食也就向下的就是二千六百米，二千六百米一共是十米，那么就是二十千牛，那么一边返利十千牛说明 是对的啊，是对的，那么这个量单元上面加这个面和载，相当于他就加在这个量单元对应的这么一个宽度上面啊， 因为我们没有输入这个宽度，是他默认就是这个两单元的一个洁面宽度来进行加载啊，进行加载。好，谢谢大家。
04:41查看AI文稿AI文稿大家好，今天给大家看一下在麦纳斯中如何添加这个车道线，在线单元上面我们来添加车道，我们在移动赫载这个 页面里面找到交通车道线，我们点击添加，我们可以取一个名字，车道一， 那么这个偏心距离我们从中间走，那么就不存在偏心， 那么车轮的间距，那么因为这个地方我要加一辆特殊的车，那么这个间距我大概就按照 两米五来啊， 那么桥梁的这个跨度跨度我们单跨是九米， 那么我们按照往返来单车道， 那么我们要点击两个点，那么第一个点我们就取这最上面这个点 好，第二个点取另外一侧的这个点， 那么下面这个表格里面自动就填入了相关的数据，点击确定好，看一下，上面已经有这个车道车道了啊， 就知道了，那么这个车道上面要走什么车呢？我们要添加车辆， 那么这个车辆如果这边有的话，我们可以在这边进行添加标准车辆，那么标准车辆里面如果没有，我们可以采用自定义的办法啊，自定义 我们就先假设来添加一个履带五菱的这么一个赫载， 我们假设来添加一个履带车，五十吨的履带车啊， 好，点击确定，那么我们可以添加一个移动喝载工况，比如我要添加一个 履带五十的这么一个履带车啊，履带车我们来编辑一下， 我们在车道一上面进行加载，就加载一个车道选择履带车，点击确定 好，那么这辆履带车就已经加载在我们这个车道上面了，我们在分析里面我们要进行一个移动后载的一个分析啊，移动后载分析， 那么注意这个地方，我们感谢单元这个组合应力要勾选啊，要勾选板单元，如果要查看也要勾选， 那这个地方我们如果要输入他的一个冲击系数的话，我们这个地方要输入他的一个频率啊，频率这个地方我们要进行特征值分析来进行计算啊， 这个地方你可以先随便输入一个，等下课程值算好了以后再重新来进行修改。 好，我们可以运行分析一下啊，分析一下。
