rationaldmis离线教程

大家好，今天给大家讲一下我们瑞士的第一次软件开机回零，以及一些常规的软件设置。 在开启我们瑞士的吉米斯软件之前，需要大家先检查一下软件锁有没有插在我们电脑上，如果说软件锁没有插在电脑上是无法正常打开软件的。 双击我们软件图标，软件会弹出一个用户档案，这里我们可以对用户进行密码设置，添加新用户。那我们通常使用的是通用用户登录软件， 在客户使用过程中，不建议是对通用用户设置软设置密码，因为如果对通用用户设置密码，可能会造成后期密码忘记，导致无法使用软件。 我们点击确定啊，通用用户我们通常是没有密码，点击确定就可登录软件，那我们现在用的是我们的 s 二版的，就是思瑞专用版，会有一个思锐的 logo。 那我们进入软件之后第一次 啊与控制会进行通信，我们需要将机器归零， 只要在右上角我们能看到这个回零图标，就证明我们的机器没有归零， 这时候是不能够使用机器对进行测量的啊，那我们点击鼠标左键，点击我们的回零图标 啊，软件会弹出一个点确定按钮，使机器复位，这时候我们需要检查一下机房是否处于安全位置，各导轨是否 啊清洁啊，确认机器没有安全隐患时，点击确定，让机器进行回零。那我们可以看到啊，机器在进行发送和接收的这个一系列动作啊，然后机器会慢慢的走到零位， 机器回零完成的标志是我们这个图标消失啊，图标消失证明我们的机器已经回零了。

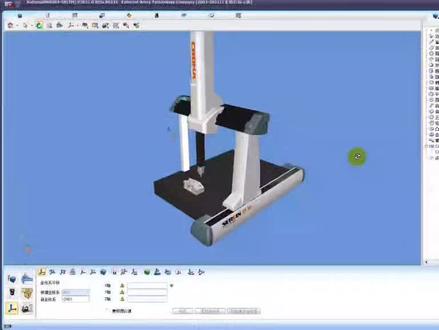

大家好，今天来给大家介绍一下 recent demise 中如何编辑一个原著的测量轨迹。 首先我们在数学模型上选择一个圆柱，我们使用面积定义可以选择这个圆柱，那现在我要给这个圆柱规划测量轨迹。在规划测量轨迹之前，我们先了解一下这个圆柱它的一些参数，我们看到这个圆柱它的长度是二十 啊，这时候我们要确认的是我们侧针的长度是足够测量的，那我们使用的是四个二十的侧针，那他的有效距离是二十，那我们再观察一下这个产品的特点， 圆柱的底部是一个平台面，我们的侧针直径是四毫米，那为了防止在测量时我的碳针触及我的底部，那我们要求最底最下面一层侧点，他距离啊，我们这个台阶的啊，距离我们台阶的这个距离 要大于两毫米，也就是说你要大于一个侧的半径，那我们上端的话要深度，我们要给一个大于零的值，那如果我们口部有倒角的，我们要把这个深度值大于他这个倒角值。 当我们看到这里默认设置的深度是两毫米，然后我们怎么去规划它的轨迹呢？啊？规划它的轨迹我们有两种办法，一种是产生测量点，一种叫产生测量点。二，我们使用产生测量点时啊，这边有一个起始点位置啊，啊，我们坐标的中心是五百零七到五百一十九 啊，这样大家去计算一下啊，就是说你起点的位置负的五百一十五点九，五百一十五点九，他是从底部向上抬了两个毫米啊，两个毫米，那比较极限啊，我们可以把它调节成啊，五百一十四啊，往上再调一个毫米，然后测量的长总长度啊，这里说是十六啊， 十六他是上下各去了两个毫米，这是软件自己算的啊，那我们总共有二十，我们底部留了三个毫米，那还是有十七啊，有十七，我们下面上面留一个毫米，那就十六啊，如果我们上面留到零点五啊，那这里就是十六点五啊，这是一个简单的数学加减法，然后我总共测多少个路径，那就测几层，这边有多少个路径， 然后每层测的点数啊，这边是可以控制的啊，然后我的轨迹是沿一个什么样的轨迹去运行啊，给这边进行设置啊，如果说我们采用的是圆圆轴轨迹啊，我们点击产生测量点啊，那这里我们就可以看到啊，我们在测量这个圆柱的时候，他的一个测量轨迹啊，把它放大一点 啊，就是每层五个点，一共三层，然后最下面这层我们测到五百一十四啊，然后最上面一层我们是四百九十八点四啊，然后点击生成 demisse 啊，它就会将我们 规划好的轨迹写到 dbs 中，那这里我们看一下，也就是说我所产生的这些特点啊，那我们看到这里他就是呃沿着我们设置好的轨迹开始进行测量了，那我们还有产生测量点二， 就是说我们可以控制啊，每一层，我们在这边添加层啊，每一层的深度，比如说我这层是五百一十四点五啊，负的五百一四点五，中间这层呢是负的五百零八啊，最上面这层呢？我们是 啊四百九十八，然后每一层呢？我让他踩四个点啊，点击接受，点击创建。那我们看到这每一层他都会有四个点啊，每一层都会有四个点，然后我们这边也可以看到他的一个轨迹啊，然后点击 miss， 它就会写入到我们的一个测量程序中啊，同样的我们去运行这个程序，它就会按照我们给定的这个点的坐标去运行。

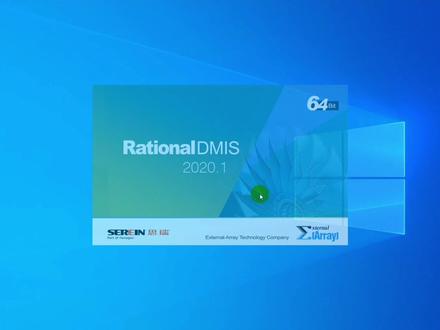

大家好，今天给大家介绍如何使用瑞士朗迪密斯的网络客户端来打开一个拖机软件。首先我们需要在啊使用我们的软件锁打开我们的主机啊主机软件，然后点击关于我们的瑞士朗迪密斯， 然后在这边查看我们软件所是否已经打开网络客户端证书，那我这边的网络客户端证书已开通一个，那意思就是我可以使用啊网络共享加密码的方式啊，再打开一个软件， 通俗来讲就是说我这个软件锁可以支持两台电脑同时打开我的三台软件相当一台是连接软件，一台是拖机软件啊，确认我们这个软件啊有激活这个网络客户端的话，怎么去使用呢？然后点击，我们只需要点击我们软件右上角的这个 网络客户端，点击，然后根据他的提示将我们的这个文件 note p 啊，就是网络网络加密狗克拉引团 ipc 这个文件夹，这个文件，这个 tst 的文件， 把它拷贝到我们要使用网络加密狗的瑞士呢林密斯安装包的康菲格瑞森的目录中啊，然后我们点击保存啊，那我们就可以看到这个是我们两点零八分保存的这个 matk， ctrl ipct， 然后将这个文件复制 啊拷贝到我们另外一台电脑，那我们在另外一台电脑中看到啊，这个是我们拷贝得来的这个文件啊，这个是我们刚才来看到的这个 ip 和端口，确保两台电脑在同一个局域往内，这是我们复制我们的文件，然后把它放到我们的安装跟目录中，找到 我们的卡菲格瑞神文件夹， 双击打开，把它放进来，然后回到桌面，直接双击我的这个测量软件。那我们再打开 啊，第二台电脑的时候，我们可以看到啊，主机上面的网络客户端显示啊，有一个备战用啊，我们的 网络客户栏，呃，就是使用网络 k 的是看不到这个网络客户端的，我们在主机上是可以看到网络客户端的，这是区别。那我们在这个新的电脑电脑中我们可以自主操作啊，我们可以进行初级编程，报告编辑啊，包括一些学习等等一些操作。

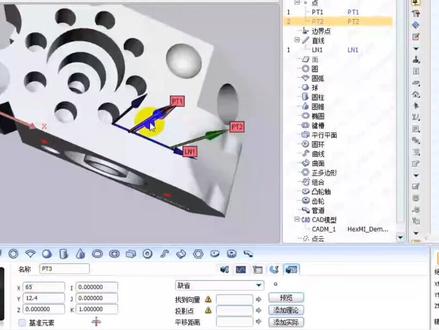

如何控制点选在同一个直线上？比如说我们这里有一根线， 我们要在这个线上去取这个 好看一下线的这个坐标啊，这是我们这个线，我想选在十二点四，十五 四的位置啊，假如这条线拍十二点四啊，把小数点省略掉，那我要在这里取点，首先我要用典型定义 啊，那挖一直都是十二点四， 首先你不用在意他在什么位置了，你随便在这选个地方，那纸肯定不是十二点四啊，你把地址拖进来，把这个切切换到这个元素定义 进来，然后 x 值，然后把它调整成数码六十四，然后呢这边是十二点四， 零零零一点一定义完点添加。然后呢直接点二的时候，你可以直接去修改这个 x 值，比如把 x 值改成八十 啊，点击添加实际啊，这样以此类推。如果你这中间要添加八十个点都可以啊，八个点或八十个点都行，比方说你在六十五的位置，一定要参与点，或者是 七十位置踩一点点就可以了，这样我们就可以在 特点的时候啊，这些点都在同一个位置啊。那如果说你是在曲面上去控制的话，这个就比较麻烦啊，我需要去查找他的项链，那个这一次呢就给大家介绍一下在平面上怎么去取啊？

好，我们跟大家讲一下坐标的一些用法，坐标在这个控制期，在这里坐标，这里有一台一系列的一些坐标工地啊。我们首先来看一下第一个平移 坐标，平移就是改变坐标位置，不改变坐标方向，它平移呢，可以在这里输入某个数字， 那我们现在可以看到这个坐标这些动作，但是他的位置是没改变的，方向没改变，位置改变，也可以在这里直接 拖入文化元素啊，眼线啊，比如我们哪一个点，我们哪一个点，比如啊，这哪个点，点到哪里来？点到这里。 好，我把这个坐标要移到这里来，对，把点放到这里，也可以元素跟数据一起参与， 在这个点 x 一了，要求 y z 还有这个点，嗯，可以，这样就知道了， 这个移动。第二个就是旋转，旋转命令是指不改变位置，所以改变坐标方向，这个坐标词 不改变它位置。那我们旋转呢？这里有个设定，旋转轴，按出来让我用某个轴旋转，这个选择让我把度输入角度四十五度点点。 但是移动跟短短用的都是比较少，那我们用的比较多的就是生成的标， 这个也叫做万能转动腰的一个工具。万能转动腰的方法，我是不是就是生成两边两条边生成的？对，那我们来看一下， 那假设我要在这个摩的这个角落里，我转一个重要，对，那我们怎么转啊？我们就开始啊，先吹一个面。 好，等一下 g t v greeting， 我们先给他推荐 greeting。 那等一下是坐标不对，嗯，是每天开机都要回流。嗯，刚才没有 归零之前要把产品楼盘那太高了，但是这个啊，注意点。这个，那我们在这里坐标系这里就按的所有坐标，他都会存在坐标数据库这里， 那我们要用哪个可以直接调用由我返回 m c s 当前的机械坐标，用来坐标，可以，大家你你原坐标还存在什么？坐标一直在 添加，多少个他都存在，你要有哪个可以直接鼠标激活，他会一直列下来，没用的话你可以删除鼠标，永远删除没用的。那 我们刚说来一个转转，比方角落里这个圈怎么转，我就转到这个角落里，那我用三二幺的方法来圈，三二幺方法就是最典型的就是面线点，就是面线点的意思，把一个面垂直着油，那我们就开始 help me d。 呃，在我们测量过程中希望坐标的元素，比如面线点要注意的一个就是说面能打多大尽量打多大，线能打多长尽量打多长， 这个是将坐标进入的一个介绍啊，知道吧？这个，对，要是你把面小线短的话，他坐标是有可能会偏差比较大，比如我现我现在我就拿长一点， 他这个线就摆动的角度偏摆，他会比较小啊。再拿一个线，面线点就是 最经典的一种沙发压降噪片方法。点是在隔壁的 点就可以了吗？对面线点的，对，它的起法线是平行面点是在线的两端 啊，这个地方到线这边线不是垂直面的，线是平直面的，如果您测这个线是平直面，是垂直面的话，他在坐标的时候，我们使用三二幺的时候就会以这个他垂直面的一个方向冲突， 这要注意，那我们现在采取三二幺的降法，变变变啊， 面是垂直某个轴的，刚才比如我们面是垂直这种的线是指平行某个轴的 x 方片点是线的起点，就是指 x 在起点，那是小红分 这个这个角落里，对交叉的那个地方，对，就在角落交叉的地方，那我天生丽火，那是不是在角落交叉的地方呢？那我们来可以看一下， 是不是比如我，我把那个模型走到这个角落，大概的地方，他有倒角的吧，倒角不说，他就是在你的地方，那个就在这里， 是不是因为他有一个高度嘛？这样一个阶段他就在那个角落，一个线，一个面，一个点 设计这个线，那肯定呢，如果是设计的话，这就非常清晰的面线点就搞定了。一个作品面切了一个轴，线切了一个轴， 卡地亚坐标系，也就称之为直角坐标系，那你就可以规定了两个方向，规定第三个方向肯定规定这两个能确定。对，第三个方向，肯定这个一个点，你怎么知道这个点跟这条线是垂直的呢？ 那个面也只是平行的， 这个就让你慢慢理解，你看这条线还是已经开始走了， 然后这条的话他怎么决定的？是点到这条直线的垂直线了，垂直线的话就变成歪头了，也是说他的垂直线这个点他自动生成垂直他的，哎，对，一垂直，那，那这个不是垂直的吗？对不对？ 这个接头的话，他就是这一个面，他是垂直于这个面。我就说嘛，如果你不生成一条垂直线，怎么确定他在这里呢？ 这就是说面线点最常用的教你坐标的一种攻击跟方法，那现在我们针对你当前这个模具数模的一个坐标，那我们来看一下针对数描数模模具坐标我们应该怎么来 卷呢？那我们先卷看一下这个数是怎样做的，我们把数模搞进去，搞数模的方法有两种，一种是拖放形式，一种是从菜单工具在导入，导入 cd 也可以 啊，那首先导入的时候，你要知道你当前的数模是什么格式，那我们看一下这个数模连 i g s 的，那我们在这里找导入的时候就导入数模 i g s 浏览器啊，找到图片上 的文件夹，然后那导图的时候图形比较大的时候会慢一点，这有一个导图的进度加载成功提示你。 那我们首先把拖腰 七头 m c s 坐标这个坐标呢？就是我们零坐标，那现在这款电我们可以看到， 那我们当前方向是怎样的？尽量把模型也摆到整个方向，如果这样不直观，我们可以把机器剪出来就更直观。 模型摆放好了之后，我们要记清楚当前的坐标在模型的某个基准上面，就是说他的零点是在哪个面上， 不管是以及哪个角，比如说不只是四面分钟或者是单面分钟，那我可以看当前四面分钟。 那四面分钟如果我们要用当前的生成坐标系的工具来做，那我们就首先要把这个面跟四周取出来，再进行构造，把它分钟，那我们还用这种最常用的方法直接打一个面， 嗯 嗯，当前模具的基准面是这个，所以我们要看清楚， 再启四元键， 再取四元键键也可以投影。 好，那我们可以看到当前四根线和他的投影键都出来了啊，机器隐藏，车头也隐藏， 我们看到了，按照我们打的线采取，这里就有一个构造，构造我们就用第一个这个中分，中分我们采取电机 根线三对边的线，那我们想起哪根线的时候，他会写视频上的，直接就去告诉你的线，上面有显示，这样就不容易错线。一根线三拖到这里，元素这里也可以用开叠窗口，你拖距离就是距离，我拖中分就是中分 这个方面，那我们喜欢曲线这里呢？结果元素有多重，线也有多小，曲线每一条线都是同一个线，只是他的方向不一样，所以我们默认建议添加。结果啊，中间这个线就出来了， 线号以线字中分选择一根线，中间这个线出来添加这个，因为线的这个面板我们可以直观一点把面进去，那这两个线重进 两片片中列出来呢？我们就可以采取刚才我们的卷坐标方式啊，卷坐标方式生成坐标面线 对面线变，现在的坐标产品坐标跟原来的模型坐标是一样的 样，都在中间了。对，这边是指定坐标的元素，这边是规定坐标方向， 当前后面这栏是不一定坐标零位，零点，零点都在这个圆柱上，所以不用等 偏了，我们就用偏的方法。好，我们等一下讲偏的，先把这个问题先解决，添加激活坐标系，现在激活直接多一个坐标，现在坐标对应的情况下， 我们就可以数模对齐，在模型名群上鼠标右键模型对齐，在模型名群上鼠标右键模型对齐，他就会当成模型对齐，如果他在这边点的，他也会过来。 对啊对，那我现在把这个全部打开，把机器剪出来，我们可以看到现在已经是同步了，电脑跟机器是同步线的， 这个是刚刚才我们呃测的这些线，用到的是一个线的一个向量的方向，不是这个特别好，这一个呢是指呢？当前如果 大型机器的时候，这种很高的时候，我们就不知道他会打在哪个地方，我这种如果下来会打在哪个地方，他就告诉你会打在产品的地方。这个东西怎么打？在眼睛这里有一个叫做特征定位器， 对确定很高的地方他就告诉你，哦，这就打下来，现在就打到哪个地方，确定 dvg， 这个如果小型型无所谓啊，我们对齐了之后，我点这里他也打这里，不一定要对着他， 有时候不是，有时候摇啊摇啊摇，哎呀，在那里跑来跑去的。然后当我们软件模型对齐之后，我们测这个产品就简单了。 那我们要测这个产品，那我们怎么测？现在就可以采取万能测量法打点的方式，任意打点方式，我们先就先写打点的方式，把这个产品测一点。打点方式要注意几个要素，数模对齐之后， 测量测点选项，这里必须选择最后面一个边际测量点零零二，接下来要以箭头选取的方式打点，在测量面板下面统计图的窗口下面， 刚才我说的这些要素都要正确，机器才能自动成为对 with， 那重新记一下侧点选项，侧点选项选择是变低式亮点， 这边点击下面的最后一个对 b s 前的， 然后也要在在测量面板下面有一个叫统计图的，统计图的面板间 在这个就不行，一定要点下这个重点，对，在其他面板他就不止自动走了。而我们在自动测量之前，有些参数必须要设置的，这是一个安全面，安全面膜， 我们怎么来设置呢？如果我们之前有确安的面，这个表可直接采用，如果没有可以在触摸上行驶。 刚才我们有侧一个面对这个面对，把这个面拖到这里间距面的位置放 对，就是我们测点的时候，它会自动提高安全高度，再去测第二个零，这个地理就要自己输入定输入了啊，目前默认二十，二十是可以的。那我们点应用 对点运用，那我们来测看一下，专心点，我们测一个基准位，看一下啊，点要用箭头就开始测了， 警告确定他就是自动汽车双十当前的点，他就可以呢。有一个误差，这有一个投影，我们把这个投影机，那我们撤掉个点， 有八个没有，有可能没有擦干净这个模式啊这是。呃，我们测的基准，就用这种测量的方法就开始测了。 好 好，这几个点我们出报告出来。不是，之前不是有见过点点点点，点完之后再发。哦，你说的那种 先选几点，然后一次性测的，你也可以让我们来示范一下，就在这个测点选项这里。那啊，第四个 c a d 图形定义， 嗯， c， a d 图形定义，那我们现在想起的点 啊，我想起了点，你看现在他就是我想起了三六七五理论，媒体是计的，那我们 所以想用三个鼠标右键自动测量，按 g， g， 嗯，点完。对，也可以，这个方法也可以的，可以一次性扯完。 啊。对，这个倒不出来，出来了。好好，我们来看一下，我们把这个点做报告，像图形一样，图形报告，图形报告，把这个点所有选中 拖过来，那出行 bug 就出来了啊？理论实际一个误差，最后面误差出来。那我们做一个 啊，机器就像昨天一样的效果，传送到摄影包， 没有看，这样看就这花花就出来了，就接下来就保存，保存那些就是我们昨天讲的这个能不能调啊？ 这个就是显示器的，我用于保存的时候啊，他这样就会放大。

来到这个页面，我们先打一个平面，选择这个平面，然后一定要在这个统计图的状态下踩点，然后如果是这样的话，是或者这样的话他是踩不进去的啊。 然后这个的话指的就是说你最少两两点一线吗？这面一个面最少三三个点，然后圆三个点，这是可以改的，然后保存， 然后我们手动打翻个脸，他这个状态呢就是锁定的状态，然后我们随便点一个，给他点个绿灯，然后这个摇杆的话是前后左 右，然后旋转的话是往右边旋，往左边旋转是下，往上旋转是，呃，往右旋转是上，然后 我们首先先踩三个点， 上面有个 f 二就是确认的按钮，然后我们到这里他已经踩了三个点，然后我们点确认， 然后吹出来一个平面，那我们要打圆的时候，我们选择这边选择一个圆，然后把这个实际的这个面给他，作为他的一个工作平面，然后我们再来打一样打三个圆， 这个确认他这个圆，他这个圆就打出来了，然后这个圆我们右键给他成色两点，让他自动跑一下，因为毕竟手打的 可能会误差会比较大，然后点数目，这可以改，然后点击这个产生这两点， 然后我们可以这个是可以给他拉拉上拉下的， 如果我们觉得这个圆要往下一点点的话，那我们就往下拉，如果往上一点点的话，我就往上拉，然后在这里我们点这边点测量，那他就会自动测量 好了，我们就看一下这个圆的直径，那理论的话是手动打的，然后实际的话这个就 是，嗯，我们实际自动测量出来的一个触觉啊，然后这个的话，呃，就是它的一个圆度。
