sw异形孔向导数据在哪个文件夹
简单直孔于一型孔向导啊，这两个工具使用啊，他们都是在呃一个实体上做一个打孔的操作。呃，那么简单直孔呢，其实和拉针切除的思路是相似的啊，那么我们首先呢绘制一个长方体， 对他进行一个拉拉伸的图态， 简单直孔选择一个表面，设置好他的深度，那如果说你可以设定一个完全贯穿就打通了， 然后呢他的直径还可以让他有一定的椎化，那这个参数其实就和这个图台的参数是一致的，那么确认一下来，他就出现了这样的一个锥圆锥 是吧？这是个圆形的，然后有一个向内追化的效果，他默认是圆形孔啊，当然你要想改的话，你可以把他的草图，我们可以编辑他这个草图。 好看到了吗？那这个是不是就是拉伸气球啊？ 啊？这是第一个啊，简单直孔，第二个是异形孔向导，那这个异形孔呢？它其实是一个自带的一个模板， 这是一个标准的啊，你看标准类型的，一共是他分了九种啊。呃，那么这个模板呢，我们正常安装的话，如果完整安装呢，他是自带的。在选项 大家可以看到有一个异形孔向导啊，他所在的文件夹啊，这个呢是相关的一些配置， 你可以按照这个引导来进行调整。那这个呢，我已经安装完成了，在文在这个文件位置里面还可以找到孔表模板啊，这也是他所在的文件夹。呃，那么我们现在选择移情孔向导， 选择一种你想要的类型，比如说我想要一个追孔， 然后你用的是哪一个标准啊？这是他给你提供的 好类型， 那这个是他默认的参数，还有这个选项里是他默认的参数，我们现在在位置当中选择一个表面点一下啊，可以点多个， 最后确认啊，这样呢就生成了一个异性口。呃，那么位置里面呢？我们可以去调整啊，我们进入到这个展开，进入到草图一，这个草图是什么？这个草图是他的定位，是吧？ 那么在这里面我们就可以通过智能的约束来对他进行调节， 那么我们观察一下这个看他的位置啊，球形进行了一个精确的定义。那么第二个草图是什么？这是洁面，就是我们可以对他的洁面进行调整，好，我把这个洁面参数改一下， 那这样呢，我对他的洁面也做了一个调节。 好，可以看到这个一改，是吧？因为我们这是在一组工具里面一个特征里做的，所以一改呢，他都发生了一个变化，看这个是改成了八。呃，那么我们 做一个剖面，给他剖切开，观察一下效果 好，看一下他的形状，那么在这里面可以编辑也可以配合什么，配合他的这个参数来进行调整啊，这样呢，我们一边调一边就可以看到他切开之后啊这个效果 啊，当你换了类型啊，比如说把这个，呃，大家他图这个图例啊，显示的很清晰啊，就是是什么位调的是哪个位置的参数 好，确认之后 这个孔也发生了变化，呃，当然呢，如果说我们现在状现在做的呢，都是套用了他这个模板， 呃，那如果你调整之后呢，我想新存一个模板啊，就比如说这个孔，我可能以后在做的时候，呃，这种拆除用的比较多啊，假设说，那我想把它存储一下啊，不需要每次都调，那么这个时候呢，你就可以选择一个 保存收藏，我们先做一个新建啊，先新建一个模板出来 啊，新建出来一个，然后呢保存收 指定一个保存的位置。好，那么现在我们这个参数啊，就已经被保存了啊，你可以恢复默认值，看值太默认状态，对吧？呃，那么需要用的时候你就可以加载。 好，看到了吗？刚才的尺寸又显示出来了啊，这是我们这个模板的保存和加载。首先先新建一个啊，调整好先新建，然后呢指定一个保存位置啊，需要的时候可以载入。 那这是我们两种啊，一个是简单直孔，还有一个什么呢？就是这个异形孔向导他的使用方法。
粉丝5203获赞2.0万
相关视频

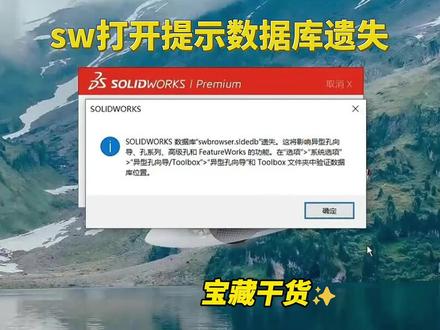

02:40查看AI文稿AI文稿大家好，今天在打开 s w 二零二一的时候，然后呢弹出这个数据库遗失，嗯，然后这种问题该怎么处理啊？首先关闭 s w 软件， 然后我们解压，就是我刚才下载这个数据库文件啊，我们解压一下， 剪完之后我们打开 sw 软件啊，我们打开选项啊，我们看一下他这个一星倒孔这个位置啊。嗯，之前他这个是之前在地盘的啊，我们找下这个文件，嗯，他这个 地盘是没有这个文件的，然后就是我，然后就是把我刚才解压了这个这个一心刀孔这个，嗯，文件，然后我们直接剪贴，剪贴到地盘， 他这个剪开完之后我们重新， 我们重新选择一下这个，重新选择一下这个数据和文件啊， 然后我们直接点确定，这时我们再重新打开 sw 软件啊， 然后我们新建一个零件啊， 这时候我们看一下设计库，我们找到这个 top 二十，然后我们点配置啊，点插入啊，这时候他就可以正常显示了。
369小飞软件安装

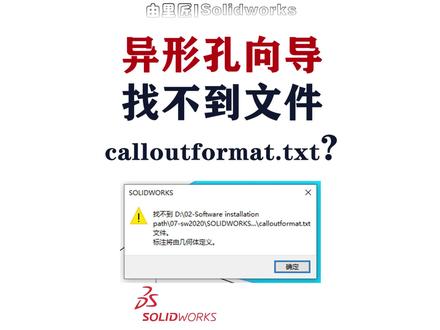

00:56查看AI文稿AI文稿萨罗图尔使用异形孔向导时出现这个提示，千万不要无视，会出现下面这种问题。关闭窗口，继续使用孔向导。在零件随意打一个螺纹孔 出工程图时，如果使用孔标注并不能自动识别孔特征， 需要手动更改孔标注格式路径。点击系统选项，找到文件位置下拉框，找到孔标注格式文件。把默认的路径先删除，再点击添加，找到软件安装路径中的这个文件夹。 chinese simple， 然后确定完成设置，再使用异形孔向导出工程图，看看效果。 使用孔标注，这时候就恢复正常了。关注将哥，带你学习更多小技巧！
604由里匠
05:04查看AI文稿AI文稿大家好，我是机械 focus， 本期分享骚了多尔克异形孔向导命令，也就是打孔命令，前面学会了拉伸和旋转，再加上打孔，在自动化行业八十百分之九十以上的零件都能画出来了，我准备了四个画好的零件作为案例，可以看到零件的表面都已经提前画好了草图， 这是很重要的画图习惯，就是打孔前先画草图，将孔的位置尺寸约束好，后期更改方便，也贴合了实际加工工艺，先画线打电再打孔。那么接下来我们点击异形孔向导命令，可以看到孔的类型有九种，本期只介绍我实际工作中真正用到的几种。 我们先来看第一种，柱形沉头孔，就是那六角螺钉的孔，是自动化行业用的最多的一种类型，点击一下，然后标准列表选 gb 国标类型列表。 注，选择内六角圆柱头螺钉 g b t 七十点一这个即可。然后大小选择需要的，比如边五 配合列表默认正常显示自定义大小，这个选项可以选。然后定义非标准的尺寸，按标准的尺寸就不选 中指条件可以选给定深度或者完全贯穿，这两种用的最多。其他的与前两期拉伸和旋转命令中的意思相同，这里就不坠述，下面的选项默认即可。 然后点击位置，选择打孔的面，我们点击矩形上表面，然后就有预览了，然后直接在草图点上单击一下即可形成一个孔，有多个就依次选取。点打勾退出命令就可以看到陈头孔就打好了， 我们接着点击异形孔向导看第二种，锥形尘头孔，这个一般用在钣金上，我们待会看一下钣金零件。再讲第三种孔，点击一下，然后在类型列表中有按消孔就是打消钉孔的 大小，比如我们选值劲舞，配合标称中指条件，可以自定义，然后同样的点击位置，选择矩形上表面选择，点击可完成， 再来点击异形孔向导。在第三种孔类型中的螺钉间隙孔嘛，也很常用，就是穿过螺钉的孔，比如选中五，剩下的相同操作大家看一下。 再来看一下第三种孔类型列表中的钻孔大小就是可以选择想要 的直径进行打孔。我们再看第四种直螺纹孔，我们打螺纹孔就是选择类型里面的螺纹孔，比如还是选择烟母，给大家演示一下。 我们再来看第二个零件，圆盘一般会在上面打一圈孔，比如尘头孔和消钉孔，给大家演示一下。 我们再来看第三个零件，是一个钣金，点击异形孔像吧，选择第二种孔类型，锥形沉头孔，然后在类型列表里选择十字槽沉头木罗定即可。 大小比如选择有四，选择位置后选择钣金表面，然后选择点即可。这种孔的好处，螺帽会刚好沉进去，不会凸出来，和柱形沉头孔一样的效果， 只是他是用在后板上。我们接着点击打孔命令，然后锥形螺纹孔和救治孔，这两种基本不用，我们就不再坠述。我们来看柱形草孔， 这种其实就是柱形陈头孔，变成槽口加长了，主要用在需要调节的地方，孔的类型还是选择那六角圆柱头螺钉。 gbt 七十点一，其他的和第一种柱型陈头孔一样操作即可。下面是 锥形槽口，基本上也很少用，大家可以结合锥形尘头孔练习一下看看效果。我们来看最后一种槽口，就是长条孔的意思，也有的叫腰型孔，我们来看一下效果。 以上就是一行孔向导里面孔的种类的全部内容了，大家只需要了解常用的那几种，在工作中就完全足够了。最后我们来看一下轴上如何打孔， 其实很简单，就是需要先建立一个基准面，然后点击异形孔向导，选择好孔的种类，比如螺纹孔，然后点击位置，选择想要的位置，单击一下即可完成。 以上就是打孔命令的全部内容了，有所收获的小伙伴欢迎点赞、评论交流。 ok， 我们下期再见！
1982机械Focus

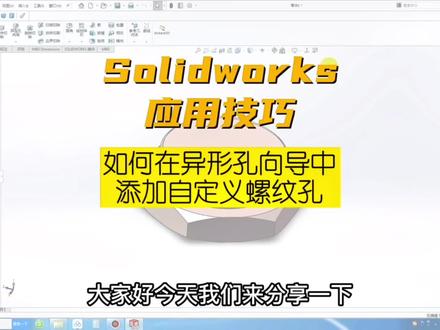

04:30查看AI文稿AI文稿大家好，今天我们来分享一下如何在异形孔象岛中添加一种我们自定义的螺纹规格，我们以这个零件为例，比如我们想在这个面上添加一个 m 三十五乘以二的螺纹，我们点击异形孔象岛， 然后我们在这个孔规格中选择，你们可以发现这里边并没有 m 三十五乘以二的螺纹规格，那么我们就需要自己添加一下这个规格的螺纹， 我们点击右边的设计控，然后点击这个配置 twox， 我们选择第一个异形孔向导，然后选择国标，选择螺纹孔， 然后我们就可以在这里添加一下， 我们输入 m 三十五乘以二， 尺距为二，直径为三十五， 要匹配的名称我们跟这个大小一致，我们复制一下，我们点确定， 然后我们保存， 然后我们再点击逆行孔象找，我们可以看到没有为 m 三十五乘以二点零大小，找到龙门数据，我们不用管它，我们先点击确定，我们在这个孔规格里， 现在是可以找到 m 三十五乘以二这个规格的螺纹，但是我们点击一下就会弹出这个对话框， 说明我们只是在这个目录中添加了 m 三十五乘以二，但是我们并没有为这个 m 三十五乘以二的这个螺纹添加他相应的螺纹数据，我们关闭， 我们在设计数中再次配准， 选择一行董教导，选择国标，选择罗文孔，罗文孔， 然后我们看到大小下面有一个螺纹数据，我们点击螺纹数据，我们再次添加大小，我们注入 m 三十五螺纹的直径有三十五， 磨具为二四点三三 螺纹的线数，你可以输入二，螺纹的中径，你可以输入三十四过度长度，你可以输入一，全部尺寸，我们输入全部三十五乘以二 螺纹的说明，我们也输入 m 三四五乘以二。 轮孔断头，我们输入三十三，然后我们点确定， 然后我们保存， 然后我们再次点击进行孔向找，然后在孔标中找，我们就可以找到，然后三十五乘以二， 然后我们点击这个平面 确定，这样一个 m 三四五乘以二的螺纹孔就打好了。 以上就是我们如何添加我们自定义的一种螺纹规格的方法， 关注尖峰机械设计，学习更多 solid works 应用技巧。
224尖蜂机械设计
09:25查看AI文稿AI文稿讲一下这一个 two boss 的问题，那么对于 two boss 的文件夹架构来说，我们在 sorry watch 当中去使用是这样的一个界面， 但是呢，在我们本地当中，他并不是显示的是中文，他是通过我们这个 word 打开的时候呢，进行了一个解析啊，进行了一个解析，在本地文件夹当中呢，他的文件夹层级架构和我们的这一个珠宝设计库当中的层级架构是一一对应的 啊，一一对应的，你可以在本地呢找到这些文件，同理你也可以将文件放在这个里面，但是我们并不建议这样做，我们建议呢，用通报一行孔向导这样的一个工具去做它啊，去制作它。 好，那现在呢，我们具体来看一下 two boss 的一个界面啊，在 two boss 的一个设置当中呢，我们通过这样一个工具 去设定他五金件，异形孔，还有一些用户设定，我们具体来看一下。首先在异形孔这一个方面呢啊，所有的文件夹都以这样的形式存在，那么这里呢，全部都是打勾的， word 情况下都是打勾的。如果说你发现在你的 sorry watch 右边这一个 啊珠宝指纹链夹当中，这里呢并没有显示出来，那么你分两步，第一步呢，就是去检查你的， 你的这个突破是设置当中这个打勾没有进行勾选，如果说没有进行勾选的话呢，这个文件夹就不会在左右 watch 右边进行显示出来。 第二个就是你本地的这一个 sorry word pro 里面到底有没有这样的一个文件夹内容？或者是说你在安装 sorry word 的时候有没有勾选这样的一个标准啊，有没有勾选这样一个标准，如果 没有勾选的话呢，那么他也是没有的啊，那个就是具体不存在你的电脑当中啊，那我们找到一个国标，比如说我们找到一个城头孔啊，找到城头孔的这个位置的时候呢，他所有的信息全部是以编辑的形式 呈现在这个地方啊，前面呢，我们可以通过启用或者是不启用来决定他的一个配置的状态啊，那么在这里呢，在这个当中我们可以通过加号去填写他的一个大小，这个大小呢分别对应的是我们城头孔的一个草尺寸 啊，草图尺寸，所以呢跟我们去做设计库的时候是一样的，所有的这些尺寸呢，我们都是通过草图来进行链接的啊，当然大家可以直接去做另一种比较快捷的方法呢，是把整一个表格，这一个列表文，我们导 图为 excel 文件。好，图为 excel 文件。之后呢，我们在 excel 文件当中去进行一个更改 啊，因为在 excel 呢，它的功能非常强大，我们可以通过非常多的一些啊，比如说函数关系啊，或者等等一些东西，我们可以批量的去写这一个值，我们先等它导出完毕 好，导出完毕之后呢，在我们的一个文件夹当中找到这样的一个 top boss 文件。 好，这里呢我们可以看到他的每一个列表对应的所有数字都导入导出来了，那这个时候呢，你的列表抬头不要去动他不要去变啊，因为你列表的抬头不对的话呢，你在这边没办法和他进行匹配， 我们是输入数据是输入不进来的啊，这一点要注意，这一点要注意好，那么我们再往下面来看第二个呢，就是他的呃五金件，那么在五金件 当中呢，我们稍后呢会去教大家怎么样对这个五金件进行焊画，还有去添加他的一些自定义属性啊。这个五金件呢也同样的道理，比如说我们找到国标螺栓啊，用小头螺栓在这个里面啊，选择一个 这两个螺栓好，所有的信息呢都以列表的形式进行一个呈现，那么这个呈现完成之后呢，我们去修改，注意在这一边我们要去修改的话，怎么样去修改？ 如果说这里有不满足你的一个使用需求，我们可以通过左边右键复制粘贴，或者是在对应的 所属的栏下面呢，我们通过新建文件夹啊，去添加新的一个内容啊，那么如果不需要的话呢， 那我们可以呢将它选择删除掉啊，注意所有的操作呢，做完之后一定要点击保存，他才会进行生效。那么如果说你的装配体当中已经插入了 touble 零部件啊，更改完成之后， 再打开 solo 它是不会更新的，它一定是设置完成这里的进行保存之后啊，在 solo boss 当中重新插入 top boss 零部件才会进行增效 啊，这个是他的一个一个问题。好，那我们看在第三步里面呢，这里有一个用户设定，用户设定里面的信息主要包含什么一些内容？首先第一个就是说生成配置这个内容呢，指的是 我们每一次从 sorry word 里面去拖出这一个，呃，楼上楼顶或者是这些零件的时候，你拖出来放到装备顶里面去用的时候，它是怎么样的一个状态？ 你每次拖出来去用，如果说勾选的是真诚配置，那么他则是呢把一个配置添加到主文主主零件的一个文件当中啊。第二个呢，就是每次去用的时候去生成一个本地的一个零件，也就是说会在你的 电脑硬盘当中生成一个这样的一个 p r t 文件啊，确确实实生成一个这样的 p r t 文件，那么这里的路径呢，就会 就会保存你每次使用的这个 two box 的文件啊，我们可以呢通过啊复制把这个路径呢打开 好，打开之后呢，这里就是我们经常使用到的一些啊 two box 文件啊，所以呢，我们常常用到的呢，你可以对这里进行一个分类。那么第三个呢，就是说在 control 拖动的时候才生成零件， 他这一个呢就比较灵活，就说你正常的按住鼠标左键把它拖出来放到装备里面，他是生成配置，那么当你按住 ctrl 键，然后呢再进行拖拽的时候呢，他则是在本地生成一个新的零件啊，所以说你如果是啊，需要去本地生成一个零件，因为我们会怎么样呢 啊，并不是说所有的 topos 我们都会用的到，那么都用不到的情况下呢，我们怎么样做一些快速的分类，比如说这些我可能经常用到的只有那么一两个啊，那我就把这一两个常用的呢放到一个新的文件夹啊，或者是在我的 topos 异性 设置里面，在我们的这一个里面进行一个编辑设定。好，那么下面这里呢，我们刚刚讲过了，写入到只读文档，好，那在这里有个显示选项，我们稍后再来讲它是一个什么样的一个作用，我只能看到第四个，第四个呢则是去设定它的一些权限 啊，这些权限呢，我们刚才说到了，就是说有些企业呢，他管的比较严格，可能这些东西呢，都是说落实管理员或者是 it， 然后呢去进行操作的。那但是呢，对于很多我们工程师来说呢，可能都是个人去进行的设置操作。 在这里呢，第一个允许编辑内容，则是说你如果说不勾选，那么你这个 top boss 键，他是指的你不能对这个 top boss 键进行一个编辑啊，同样的，允许编辑这些属性，他 你没勾选他就只能是默认的自定义属性，你没有办法为这个 tobo 键去添加自定义属性啊，允许添加零件到 tobos 啊，允许编辑零件号，允许编辑配置名称和文件名称等等啊，都是一样的 好。第五个呢，这个智能扣件有些同事可能没用过，那么这个智能扣件呢，他是说可以通过我们 sorry word 是带了一个智能扣件的命令去识别你的一个异形孔，然后我们通过异形孔的规格自动呢去匹配你的螺丝 啊，活酸等等这些东西。而这里呢，主要是设置它去显示与扣件标准相配的一个螺点大小。那么完全相配呢，则是指的是你的规格要完全一样啊，才能够啊，没有和你突破的标准键里面 这个规格就是对不上的话，名称对不上的话呢，他就没办法调用去生成这样的一个螺丝螺栓啊，那这里呢，则是说在公差的一个百分之二十，或者是你设定的这个数值的范围之内啊，才可就可以使用。那么无限制呢，则是说啊，你可以啊，因为很多时候呢，可能你只在 三 d 的一个软件当中做一个示意啊，做一个完整模型的示意，那么呢，你就可以啊，通过点击无限制，然后自己呢去啊，比如说稍微大一点，稍微小一点都没有关系啊，那你就直接就放进去啊， 好，下面这里呢，也同样的，下面这个选项呢，设定的是与非异形孔向导合用的构建，因为我们刚刚说到了这个智能构建呢，他是和你啊，说的是要用异形孔向导这个命令做出来的孔进才能够进行识别，但是很多同事呢， 他可能怎么样？可能用的是拉伸切除或者是旋转切除啊，就用的是非异形孔向导的一个命令，那我们呢，需要在这里去设定，他可以是用买鞋扣键啊，这是一个好。
04:36查看AI文稿AI文稿two boss boss 呢，也很常见啊，就包括我现在给大家例举的这一个，就是说我在使用 two boss， 或者是说我去打开 two boss 的配置的时候啊，我们的 two boss 配置，也就是说这个 two boss 的异形口向挡，还有这一个配置 啊，打开这一个应用的时候呢，无法打开弹出，找不到标准数据库，怎么怎么怎么样，然后告诉呢，给了一串字字符啊，这个时候是因为什么原因呢？是因为我们 sorry watch 的这一个 two boss 文件， 他是由以下的一些啊文件，包括文件夹组成，那么这里呢，我们来看 啊，这 这里我们看到呢，在本地是这样的一个文件层级架构啊，这一个文件层级架构呢？我们刚才说了， c 盘 sorry waste 这样的文件夹，是我们在安装 sorry was 的时候就已经安装上的啊，已经安装上的，那么在这个里面呢，他每一个文件夹所对应的东西，这一个 browser 里面， 他就是随安装产生的主零件全部放在这，也就是说在我们收的 word 右边任务窗格去使用突破零部件的时候，你把哪一件螺钉，把哪一件五金件拖拽放到你的装备体当中，所有的呢，都会在这个里面找得到 啊，找不到，那么这个里面的文件呢，我们尽量呢也不用去动他，但是如果说出现了问题，我们可以使用的话，就是把你同事的这一个文件夹拷贝过来替换掉啊，这样呢也是一种方案。那么第二个文件夹呢？这个 mango 的文件， 它主要是储存什么？储存 sort worse two boss 的一个数据库文件啊，数据库文件，所以你看到这样的一个文件啊，文件名称， 这样的一个文件名称就是对应的我们什么我们的这样的一个名称啊，找不到数据库，也就说你可以这里可以看到， 为什么会出现这种原因呢？第一种，你的这一个路径错了，你可能在以前用的是二零一六的版本，这个时候我们升级到二零一七了，但是呢你的 topos 文件夹，也就说你二零一六的 topos 文件夹还在 啊，那么他本地呢，也就是说引用的是二零一四版本啊，比如说我们这里欧维他用的是二零一四版本的，但是他在这个地方异性不向导，我就报文件夹用的是什么，用的是二零一五版本的，所以呢就导致这样的一个错误了，那么我们可以通过这个 小三点啊，去补货，找到你当前收入版本的一个多 boss 文件啊，也就是这一个呃，点 s l d e d b 的这样的一个文件。那么第二个方案呢，就是你这个文件可能被你的杀毒软件或者是你在修整个 windows 的过程当中被干掉了， 那么我们建议呢，是你去覆盖一个这个文件，就说也是同样的，去你同事好的电脑上面把这一个文件 copy 过来啊，放在你正确的一个位置，重新给他关联一下啊，这个分络数据库一次完整功能将不提供使用啊，这也是同样的一个问题啊， 那么我们在啊下面来看啊，刚刚讲到第三个，在这个 update 的文件里面呢，它包含了一些升级信息的，呃， t boss 的一个文件，这些文件呢，我们是不用去管它，也不用去， 因为他是后台，是怎么做呢？说我们后台可能是做 toules， 你 spe 升级到 sp 五的这个过程当中，每一个版本他是多 boss 的文件也是有版本的啊，所以说他这里呢包含的是一些啊，升级的一些多 boss 的一些信息。 那么下面这一个 xml 文件呢，是安装时选择的标准，我们在安装 sorry watch 的时候呢，你选择要安装哪一些出 box 的标准？比如说你国标啊，音质啊，啊，什么什么等等这一些啊，他全是呢作为一个信息保存在这个里面啊，下面这个包含版本信息也是同样的。 好，那我们呢再看一个 two box 的一个报错，这个报错呢，就是啊，他报了一串这样的一个代码，就是我们不能够去打开这样的一个文件，因为他是辅读的。那么这个问题呢，我这里 跟大家说啊，这个问题呢，就是有没有一些企业他的一个猪 boss 的管理呢啊，并不是说是我们的用户去进行管理的，而是有统一的管理员进行管理， 所以呢，我们只需要在写入到指读文档这个地方勾选上，写入前始终更改文档的指读状态啊，那么就可以解决这样的一个问题啊，可以解决这样的一个问题。
03:56查看AI文稿AI文稿那第四个选项呢？是一个人间库，我们点更改，我们按照同一个位置就可以了。选择浏览，把 c 盘改成底盘冒号斜杠， 把搜索歌词复制下来， 在前面插入斜杠，然后粘贴好，这是一个我的一个完整路径。第一，猫好，斜杠速度合适，猫好，速度合适，好，点确定， 大后天返回。 那第五个选项我们点更改啊，这里呢，你也可以按照到相同的位置，我们也点浏览，把前面这个 c 改成 d， 冒号写 杠，然后这里也是梭多克式，然后斜杠后面还是梭多克式啊，以及他自己的名称， 好，我们点确定，然后点返回摘二好，在图中的最下面，我们接收许可啊，接受这个缩短或者的条管，把这个勾勾上，然后点这个线在安装， 那么这个储存税的安装时间是比较长的，我们要多等待一会，在安装过程中他有可能会弹出一些窗口以及一些提示，我们会根据这些提示来做相应的设定，正常情况之下他只会弹出一次。 若出现安装管理程序无法确定当前的订阅失效日期，问我们要不要从 重新激活许可。我们点符啊，一定要选择符，点符之后立马会出现另一个窗口，那这个时候我们再次点确定 好，出现这个防火墙拦截的时候，这个要注意啊，把这个勾上，不再提醒这里选择允许程序收入操作， 或者是干脆把这个退掉，退出啊，退出点确定，那这个时候安装好了，在这里呢有个勾，我们把这个勾选去掉，然后这里我们选择布谢谢， 然后点完成，然后我们再次打开， 在这个安装包的文件夹里面，我们选择再次 选择，第一个选择啊之前我们注册许可的这个文件，再次点右键选择以管理员身份运行，之前我们选择的是 第一个和第二个选项，那现在我们选择三四五，先选择三，复制转载器，点复制转载器，点四，再点确定弹出的对话框，我们选择确定 选择四，选择激活，选择四，选择确定选择五， 选择激活，选择是选择确定好我们关掉再关掉全部把它关闭，那么这个时候桌面上会有很多的这个图标，我们整理一下，我们 只要保留一个就可以了，像这个是插件，我们用的时候再打开，平时我们很少用，所以说我们把它先删除掉，这是一个主程序啊，主程序的图标，好，我们打开试一下，双击打开， 好，这里出现一个虚格协议，我们点接受就好了，打开成功，那么搜索奥克斯二零一八的安装方法就讲到这边。
03:38查看AI文稿AI文稿今天给大家分享一个呃异形孔当中的高效设置。呃，我们知道我们先打开一个异形孔，我们比如说我们要做一个尘孔，这是我们呃设计过程当中啊，经常用到的一个尘孔类型哈，他呢有一些默认的尺寸 啊，比如这个是不对的啊，我们把它恢复默认的，恢复默认之后我们打开一下，哎他的呃直径大小，缠头直径，然后缠头的深度，那么但是这些尺寸呢，在我们实际的设计过程当中呢，并不是最合适的。 一块铁板我沉九毫米的话，这样的话我用的螺栓就过长了，那么我为了减少螺栓的长度，可以让这个沉孔的深度大一点，比如说我需要是个二十的啊， 我们去改一下，呃，这样也做也是可以的，但是我们呃只要这个标准规定之后啊，我们每次做这个陈口的时候都需要修改，这样太麻烦了。 最好呢我们能够把它保存下来，每次用的时候直接吊用，直接吊用这个二十就行了，就不需要每次去改了。这个呢我们就可以通过这里 添加或工薪收藏来实现这个命令。你比如说这个尺寸，我可以给大家故意更改一下啊，这个深度我们改一下，这个尘土的直径呢，我们改成十六啊，是大一点啊， 那么这是我们设计过程当中最合适的尺寸。好，那么我们现在把它添加到这个收藏当中，为了便于理解呢，我们需要给他命名一下 m 杠二十杠十六， 哎，这样可以帮助我们去理解，确定这个呢，我们就把它暂时保存起来了，那么我们为了以后便于去直接钓硬呢，我们需要保存一下，我比如说保存在这里，名字就是用这个保存 好的，这样呢我们就是在下次用的时候直接就掉用就行了，我给大家做一个对比哈，我们现在用默认的纸来做一个孔的尺寸，好就在这里，然后呢我们确认一下， 再调一下这个命令，那么还剩 m 八的这个我们可以看到啊， m 八杠二十杠十六，这就是我刚才不要公改的这个尺寸，好，那么我们看显示出来，哎，这个就不需要我们每次去改了， 然后再做一下，这个好，是不是很方便呀？当我们比如说一个 崭新的零件，就是说重新打开一个零件，或者新建一个零件的时候，换一个方形，这回哈深度还是五十吧。 调用异形孔孝导的时候，我们会发现啊，还是在这里，或者是 当我们把它删掉，删掉 那么没有了，那我们需要把它掉入点击这里，然后双击他，他就会出现在这里，哎，到时候我们还是 直接来硬，可以看一下他这个尘孔深度还是比较大的，这就是我们呃，在异性孔象当中啊，其实就相当于一个收藏或者是一个另存为的一个命令，嗯，说是非常的好用啊，希望大家能有所收获。
02:21查看AI文稿AI文稿像工作上有时候我们需要画像这样的一些结构按键，我们就可以用到这个按键的这个功能，有些朋友可能没有这个按键的一个选项卡，就可以在下面这里鼠标右键这里选择选项卡， 这里有一个焊件，把这个勾上就行了，把这个勾上这一个形象卡就会出来了。 举个例子，我们要画一个架子，我们就可以先把他的一个草草图轮廓给画出来， 我们随便画一个，然后我就可以退出草图，这里退出。在焊接这里选择一个结构键，这里就可以选择选择一些结构焊接，但是这个 solo 哇里面自带的一个种类很少，你看像这种放心，光他就只有几个规格而已，非常的少。这个时候我们就可以自己添加一些国标的焊接轮廓下去，我们选择选项这里， 然后找到文件位置模板，这里文件模板下拉下来，拉到最下面，这里有个行进轮廓，横行行进轮廓， 点击添加，把我们的这个国标按键能快添加进来，选择文件，确定点击是是是，我们再回来这里选择按键结构键，我们刚才添加的那个文件就在这里了，我们 看一下这里有很多种类的行径结构，我们选择一个方杆， 方形空心形钢，看一下这里面有很多的规格都是国标类的，我们随便选择一个，再选择这里主再点草图， 选择这四条边，然后再点确定这样的一个结构焊接就画出来了，非常的方便。需要这个焊接轮廓的可以在评论区留言或者私信我，学会了吗？

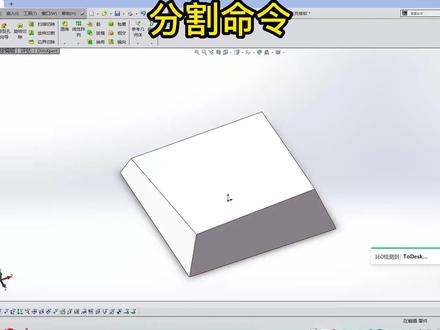

04:15查看AI文稿AI文稿那咱一位学员这个做出来了，他不会分割，他想转满金呢，分成五部分，咱给他演示一下啊，喂， 老师，哎，我连上你电脑了，啊啊哈啊，你注意看。呃，是分成五部分，对吧？对，好，那我来演示怎么分这五部分啊？直接编辑里面有一个分割命令， 你看模板无效，咱们需要先设置一下模板啊， 狗粮似的， 咱想把这 这个分割关了，永久设置下模板，默认模板， 其他的我顺带的也给设置一下啊。好，设置完毕。好的，设置完了以后，直接现在直接点分割面呢，就进入这个分割界面了，就不用再设置模板了。然后剪裁工具呢？就是咱们这个四个面， 四个面，呃，因为这个板子有厚度啊。嗯，对，板子有厚度，所以就是需要这个谁和谁谁压谁， 这是这是你决定的啊，在这呢，我就演示这个，这个底面是个小面啊，这个四边，这个底面往四边里塞这个这种情况，然后点这个，点完四个面以后点切出零件， 点切出零件以后，把咱们需要分的全部点一下， 还有这四个角， 但是这个这个面也可以点，也可以不点啊，然后注意这底下的选项消耗，切除实体一定不能不能点啊，然后点确定，确定完了，你看这个就被分为了九部分，从切割机，那这可以看九部分，但是你咱要的是五部分， 但是咱要的是五部分，所以还需要怎么样呢？组合一下，组合一下，把这三部分组合成一个实体，然后这边这三部分组合成一个实体。 好，现在就是五部分，切个清单，这是五四边，是四部分，然后底是一部分，从底面看是一个这样的一个焊接效果。 对对对啊，这就拆分完了，拆分完了以后你自己自己把它拿出来，然后升成工程图或者转板金都可以，因为没有折弯，你就不用不用转板金了啊。呃，老师啊，我是想问一下他那个实体上没有办法标注尺寸是吧？ 实体上可以标，我来给你演示啊，在这有个草图，草图里面有个智能尺寸，不要点草图绘制，要直接点，直接点这个智能尺寸，然后确定里面有一个参考尺寸。 点这个参考尺寸啊，然后你就拉拉尺寸就行了，点一下他往外拉，你看你这个是两百， 这是一百九十一点五七啊，这样的话就标出来了，如果现在这个文字小呢，你可以在设置里面有个文档属性，把这个文字可以改大一点。柱姐尺寸 字体鞋面上的那个边也是这样注，呃，标注是吧？对，你想标哪直接拉就行了啊，你比如说这个鞋面上的，鞋面上的，你点中了以后往外拉就可以 啊，好啊，别的还有啥？嗯，暂时没啥，谢谢老师啊。啊，没事。
166清楚设计

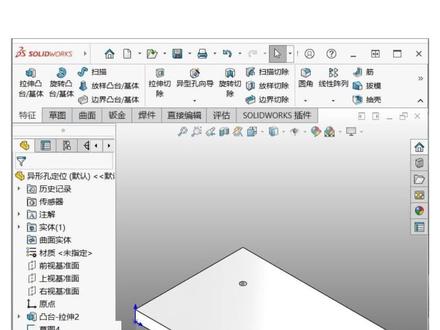

01:25查看AI文稿AI文稿两分钟教会你如何准确定位 swe 型孔。大家好，今天我们用两种方法来给大家讲一下异形孔的定位。首先我们在上世纪的面上绘制一个矩形轮廓，然后拉伸一个图台。 首先第一种方法是我们选择一个基准平面去绘制相应的定位草图，比如这里我们选择一个点，对这个点去进行一个定位。退出草图后，我们可以使用异形孔向导命令， 这里我选择钻孔大小，点击位置，然后选择三 d 草图，然后选这个点就可以了。第二种方法是 先去把这样一个孔做出来，我们随意的点一个位置 确定之后，我们可以编辑这个孔，它的三 d 草图，对它的定位点去进行一个约束。 退出草图后，可以看到当前孔也去进行了一个定位。以上就是两种方法对异形孔它的一个定位，你学会了吗？
01:47查看AI文稿AI文稿有时候我们会遇到需要做的螺纹孔，在系统自带的参数里找不到，在工具里找到选项，在里面找到异形孔向导 toolbox， 选中进入配置，选择第一个，进入异形孔向导，依次找到 g、 b 减螺纹孔。螺纹孔 进入后，点开螺纹数据，看看有没有需要的螺纹参数，如果没有需要添加， 注意添加的时候参数可以参照原有的参数填写 螺纹数据添加完之后还需要在大小里添加，数据也是参考原来的格式填写。添加完之后点击左上角保存，如果保存不了，需要关闭软件的孔，命令 完成之后就可以再打开异形孔，看看这个螺纹有没有在里面。 看完之后你也可以打开软件试试来添加螺纹参数。
169通用机械SW

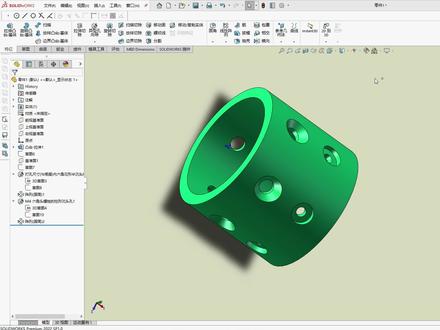

04:08查看AI文稿AI文稿在 sony works 当中如何使用异形孔向导命令在圆柱面上打这种孔？看完这个视频你就会了，我事先做好了这样一个模型，我们在这个模型上进行打孔选择草图， 我们要做一条辅助线，做两条吧，两条辅助线吧， 我这里是举例，大家看完就明白了。 假如是三十度有一个夹角，好，我们退出草图， 这个时候我们建两个基础面，选择这一条，好，得了一个，我们还再建一个， 好，我们先隐藏一个，一个一个来选择草图绘制，在我们新建的基准面上做一个草图，这个时候我们做一条中心线， 我们这里给他打一个点，这个点是我们打孔的一个位置。 好，退出草图， 我们把这个隐藏，然后我们显示另一个接触面， 然后在这个位置同样的把这个我们要打孔的位 壁纸给他做出来，做一条辅助线， 这个尺寸我都是任意给退出草图， 好，现在这个孔的位置已经出来了，我们选择这个特征，找到异性孔向导， 然后我们要一个九十度的尘土孔，然后我们在这里找，我们这里可以选择规格，选择 m 六，这里我们就按照实际的要求去做， 选择好了之后选择位置，这里很关键，我们选择三 d 草图，这个时候我们不要直接打在这个点上，打在这个 线上他都不行，否则会失败。我们在这个实体的任意位置先点上打勾，确定，我们继续， 我们打两种不同的孔，这些参数我就不去改了，我主要是教大家是怎么去做的一个思路， 好，现在要关键的一步怎么做呢？我们通过编辑这个点的位置这个孔，把这里展开，选择三 d 草图，我们编辑草图， 把这个点跟我们这个位置给他，按住 ctrl 键都选上，然后选择重合，这样他就到了我们想要的位置上，包括下面这个孔依然 是一样，我们编辑它的三 d 草图，把这个点跟我们这个要求的点给它合并在一起， 这样他就到了我们需要的位置上，这个时候我们如果要改他的位置，我们只要编辑这个草图上的点就 ok 了， 这个时候我们把它针列一下，选择圆珠针列，如果我们这个两组孔的数量是相等的，我们是同时可以把它一起选中的， 一起直列，如果他数量不想等，那么我们就分别直列就行了。好，这样就完成了。本期视频就在这里，如果我的视频对你有帮助，请点赞、收藏加关注，我们下期见。
