caxa中怎样把所有的线总长求出
我们想知道这几根线他的总长度是多少？那么我们怎么操作呢？输入 y、 x、 l、 m 空格，选择所有的图形，再按一下空格，就测量出了他的总长度，是这个尺寸。
粉丝2903获赞1.6万
相关视频
00:55
00:21查看AI文稿AI文稿如何用 cd 批量计算多条线段的总长度？今天姜老师来教你，让我们可以借助到这个工具， 我们直接把它拖到 cd 绘图区域进行加载，然后在命令行输入 zcd 空格，选择计算对象空格在命令行就会显示他的总长度。关注我，私信领取插件。
487趣成CAD教学
01:52
00:53查看AI文稿AI文稿大家好，今天给大家介绍一个插件，就是我们要标注这样的这种形式，就是一条线的这种长度，但是我们要标注成这种样式的，你看 好，接下来我们演示一下 a、 p、 p、 l、 o， d 命令，我们先加载一下插件，加载之后我们看提示，我们直接输入快捷命令扣一对不对，你看设置好这些信息 l 等于多少啊什么的。这些设置好之后直接确定 我们选择一条的话，我们可以自由去指定这个放在什么地方的，你看我们如果选择多条是不是可以批量去选的，你看批量选的话，它就直接给它标注出来，但这个字太近的话，我们可以把这个，我们可以把这个距离稍微改大一点，你看尺寸间距我们改成二， 你看单条选的话，它就变成动态的，批量的话它就直接标注出来了的。
00:24查看AI文稿AI文稿如果说我们想要知道这些线段的一个总成的话，我们可以点击功能菜单下的一个测量工具， 再弹出的工具条里面选择计算曲线长度，然后框选所有对象空格，那么测量出来的数据就显示出来了，你学会了吗？领取软件和教程，加主页官方电话的微信。
125CAD梦想画图

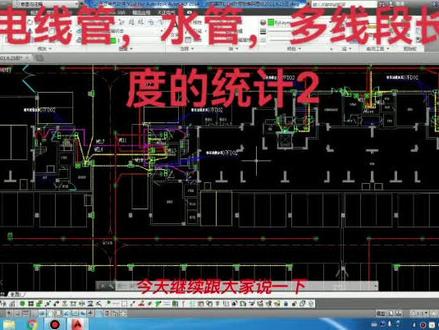

04:46查看AI文稿AI文稿继续跟大家说一下怎么统计平面图当中线管或水管的长度， 在这个平面头当中啊，一定要注意一点，你不同规格的线管或水管一定要以不同的颜色把他们先区分开， 如果你是不同规格的水管或线管用同等颜色去标注了，那么你一定要手动的把他们先标注成不同的颜色， 以不同颜色的形式把他们先区分开之后咱们再去统计他的长度。 嗯，之前咱们已经说了，当你点选这个线段，右击快速选择 选应用到整个图形 多线段， 你看你这个线段，你看你这个线段明明是红色的，选择的也是红色，你点击确定， 这个时候他实际上应该把所有的现状都选择上了，但实际上呢，他只选择了这一小部分，并没有把你想选择的现状都选择上， 这时候咱们怎么办呢？咱们需要用到另一个功能，在你的工具栏里面输入 f i 空格，这时候他会弹出一个对象选择过滤器， 叫做对象选择过滤器，在这里面把这里边的所有的东西都先删掉啊，哎，把这里面的东西都删掉，删掉之后我们点添加选定对象，点完他之后，咱们在这 宅在这个线段上点击一下，这时候就把线段的属性添加过来了，添加过来之后一定要点这个应用，点一下应用之后他让你选择，这个时候你再框选一下图纸， 下面的命令栏上会显示找到二百七十九， 这时候你按下空格，你就会发现所有的红色的线段都已经选择上了，如果这个时候你发现有没有选的，你就可以再把它点击一下子，也就选择过来了， 这个时候我们按一下 ctrl 加 c 复制，再在旁边 ctrl 加 v 粘贴，这时候就把所有的应急照明灯的管线都已经提取出来了， 我们在在命令栏里边按一下子 tl， 这时候他出现一个 tl 烟机体温，叫做长度统计 工具，咱们框选一下这些管线，按下空格，这时候他就出来了，选中二百七十九根曲线，计算结果是一千零八十点五一米，也就是说有一千零八十米。 这个时候啊，咱们一定要把你设备的距离加进去，因为你这个设备，你看设备的距离还有六十公分 啊，这边的距离还有六十公分，就是把你所有的管线再都加上六十公分 之后，再加上你的去配电箱的管线，再加上你到墙壁式应急灯的管线，就是你所使用的管线了。当你提取消防水管 时候也是一样，一定要把你设备的距离也加上才是你所使用的管线。 这个统计出来的数量啊，只能作为一个大体上的参考。在你施工当中，这个消防的水管可能和你统计出来的数量差别不会太大，但是你这个电线管就会差别特别大，因为有一些力管啊，或者是你在你施工当中的损耗啊，还有你在施工当中做的一些弯啊， 补的一些其他的管啊，都要考虑进去，最后才能制成你的材料表。好，今天咱们就说到这。
1189松原电工
00:57查看AI文稿AI文稿如何用 cd 快速计算管道线总长度？今天姜老师来教你。首先我们在命令行输入 l， a， y， r， s， o。 啊，这是我们图层隔离命令，我们输入完命令之后敲空格键， 然后呢直接选择我们需要啊隔离的这个对向，比如说我们要单独的把这个啊管道线单独显示出来，我就选这个管道线，选择完之后再敲空格 就可以把我们所有的这个管道线单独显示出来，那这个时候这个长度我们怎么去计算呢？哎，我们直接在命令行输入一个 ap 空格啊，我们要加载一个总长度的一个计算工具啊，就这个 zcd 计算总长的工具，点击加载，点击关闭， 然后我们在命令行输入总长度啊这些 cd 的首字母，然后呢再选择我们需要计算啊这个管线的这个对象，对吧？选择完了之后呢，我们空格，那么在命令行他就会显示他的长度就可以了。关注我免费领取 dcd 工具。
753CAD江老师
00:10查看AI文稿AI文稿一键统计选定线段的总长度，快捷键 zc， 选择所有线段就可以统计出所选线段的总长度了。学会的双击加关注。
825CAD高手设计算量

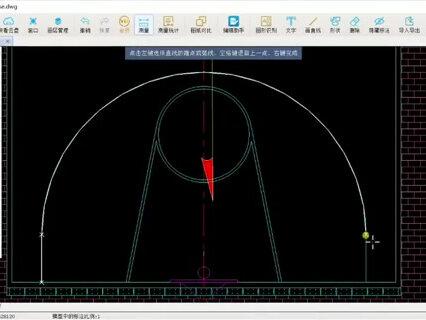

01:19查看AI文稿AI文稿测量多条连续线段的总长？连续测量，点击测量，选择连续测量，还可以右键菜单选择连续测量， 依次选择各个端点，还能捕捉终点，三角形表示捕捉到了终点 还能捕捉垂足，垂足符号表示捕捉到了垂足。 右键完成选择，就能得到多条线的总长了。遇到弧线时该如何测量？选好直线 线端点，鼠标放到弧线上会变成回形，沿着弧线移动，鼠标找到弧线的端点，选中弧线的端点，然后再选中弧线，就可以顺利连上右键完成， 得到带弧线的线段总长。一定要选中弧线的两个端点哦！
345CAD快速看图

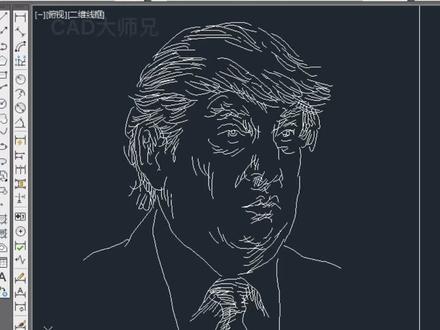

00:26查看AI文稿AI文稿你知道怎样能够快速的得到图纸中线条的总长度吗？如果我们用鼠标选中线条，然后按 ctrl 加一，进入对话框下方的长度直，然后逐个将线条的长度加起来。 像兔子有这么多线条的话，工作量将非常巨大。高效的做法是输入 lll 命令，然后用鼠标框选所有线条空格之后，左下角命令行就会出现所有线段的长度之和。
541CAD大师兄

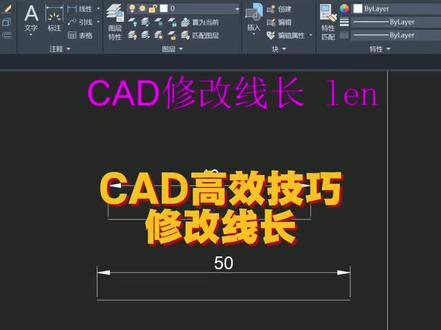

00:28查看AI文稿AI文稿c、 d 如何一键修改？现场输入 l、 e、 n 即可实现？我们来看一下 l、 e、 n 空格，比如我们想将这根线的总长 改为五十五，输入 t 空格，输入五十五空格，我们选择这根线。好，选择下方的线空格，看到没有即可直接改成想要的长度。好，那么修改现场就为大家分享到这边，谢谢。

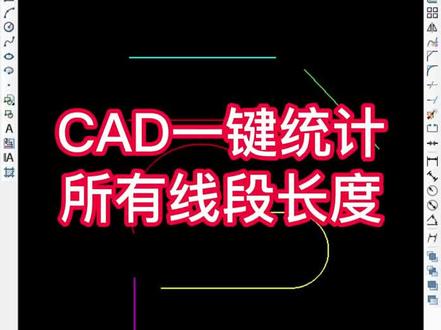

01:16查看AI文稿AI文稿cad 绘图一键计算多段线的长度？今天有网友发来一个这样的问题，他说 cd 有没有功能可以一键计算多条线段的长度，那么我们今天来 学习下这个工具。首先点击菜单上面的工具箱，点击线工具，点击计算多条线的总长度，然后框选所有的线空格，这边可以一键测量出这几条线的总长，再空格一次， 选择这条有幅度的线，框选所有的线空格，一键计算出多条线的长度。这样的一个功能是不是很方便呢？因为本身 cd 是不带有这个工具箱的，是别人通过二十开发出来的这个工具箱，反正这个功能是很好用的。如果你也需要这个工具箱， 可以在评论区留言告诉我，我看到之后我会分享给你。好的，点个赞，加关注，我每天来学习 cd 绘图小技巧。如果你在学习 cd 的过程中有遇到问题，可以在评论区给我留言哦， 一记在手才能说走就走，喜欢的朋友记得点个赞收藏喽！
380梁乐平(金泓)

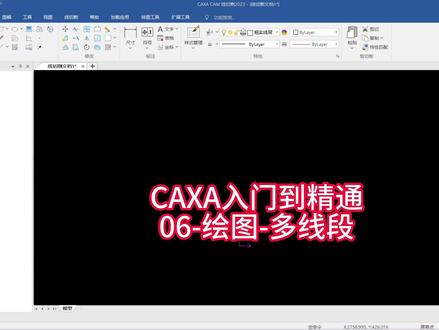

01:31查看AI文稿AI文稿呃，今天是零基础开饭入门到今天的第六节课。好，今天我们讲多线段，多线段可以直接从这点击，也可以使用命令，命令是 p r。 好， 选择命令之后，这里有，嗯，直线和取圆弧之分，我们先用直线， 然后可以选择封闭与不封闭。我们先用封闭，然后起始的宽度就是我们画线的宽度。我们画的线的宽度。好，首先好画 第一条线，第二条线，因为我们这里不是选了封闭吗？当我们画到最后一条线不想画，想让它连接起来的时候，我们可以直接点，我们也可以直接按鼠标的右键，它就直接变成一个封闭图形。好，我们也可以把封闭给去掉。嗯， 封闭给去掉，好，不？封闭第一个点，第二个点，然后这个时候我们按右键，他就不会帮我们封闭了。好，同样的道理。嗯，也可以变成圆弧吗？一个性质了，第一个点，第二个点。啊，圆弧想怎么画就怎么画 好。这时候有人问我，如果想改变圆弧的半径和长度怎么改？你看，就比如说我现在光标显示的不就是这个圆弧的半径和长度怎么改？你看，就比如说我现在光标显示的长，改成，比如说改成五十，然后我们想改 那个圆弧的角度，我们按下 tab 键 t a b， 好， 可以看到。看到这个 t a b 了吗？我们可以改它的角度，现在是一百四十二度。好，现在是一百四十五度，我们也可以手动输入九十度回车。好，都是可以的。
