南方cass边界线如何处理
绘制 cas 三角网的边界要多久一瞬间？
粉丝3.4万获赞7.7万
相关视频
04:21查看AI文稿AI文稿cas 展点后绘制封闭区域，你是不是还是这样在一个一个点的手动连接， 这样效率就太低了。今天来分享两个快速生成封闭区域的方法，现在来演示 这是土方开挖完成后测得的完成面数据，先把它转换成 debt 格式数据，打开坐标数据处理系统 v 三点零软件，点登录，接着复制完成面数据， 在处理软件里面进行粘贴，接着点计算，接着点保存 get 格式数据，保存到桌面， 取个名字叫完成面数据，接着打开南方 cast 点绘图处理展高成点，将刚才的 debt 格式数据导入南方 cast， 完成面数据打开，确定 这是完成面的土方开挖数据，现在需要绘制封闭区域，如何操作？ 第一个方法，根据三角网快速的生成封闭区域点，等高线建立三角网图面，高程点确定，选择图面的高程点 确定，那么三角网生成完成。三角网生成封闭区域， 它是根据图形的三角网的最外侧进行生成，对于多余的三角网，我们进行删除点，等高线删除三角形，比如这种不需要的给它删掉。 三角网整理完成，接着来快速的生成封闭区域。先加载一个插件，信心工具箱，在命令行输入 a p p load 加载信心工具箱，点加载点关闭，输入 x x g， 调用信心工具箱 点绘图功能。三角网生成边界，选择三角网文件，确定好正在进行三角网边界的绘制，一瞬间封闭区域就绘制完成。 nice， 然后根据封闭区域就可以进行土方计算，接着来演示第二种方法，同样新建一个 cast 文件点绘图处理，展高成点确定 点，完成面数据打开确定确定。接着我们来看一下收方的数据， 外页数据采集时，对开挖完成面的边界数据按顺序先采集，然后根据坐标数据直接 利用 v 三点零数据处理软件，根据坐标快速的绘制边界，这里边界从一到七十二号点，我们在这里复制多段线数据， 选择到七十二号点复制回到南方 cas， 在南方 cas 的命令行直接进行粘贴， 按 c 闭合。啊，真香，哎呀，瞬间就完成了封闭区域的多段线连接。第二种方法就是要求我们在现场进行数据采集的时候，先将边界数据按顺序进行采集， 比如这是一个土方开挖的照片，根据现场开挖上口线，按顺序的将上口数据全部采集完成。 内页处理的时候，利用 v 三点零坐标数据处理软件，将按顺序采集的边界数据直接用多段线连接起来， 就完成了封闭区域的快速绘制。两种快速生成 ks 封闭区域方法，大家更喜欢哪种？
1234大刘工程
07:34查看AI文稿AI文稿这是一份土方测量完成面的 d a t 格式数据，我们将它展入蓝方 case 点灰图处理，展高层点，选择数据文件点，打开点确定。 这样外页采集的三维数据导入 number case。 我们需要做两个工作，在进行土方计算之前，我们需要将测量完全面的 边界给他绘制出来。第二一个，因为现场采集的完成面的数据是无序的，需要将采集完成面的边界也给他按顺序 排列出来，进行数据的上报。先来看第一项内容，如何快速的建立完成面的边界，因为 他在现场进行数据采集的时候，他不是先将完成面数据按顺序先采集一圈，而是一个无序的状态。我们展入野外控制的点号来看一下，展入点号点打开， 接着我们将高层点的图层给他隐藏这个野外的点号，他是一个没有顺序的 好，我们将高层点图层打开，如何快速的来生成完成面的边界数据呢？我们可以利用一个插件，新型工具箱 根据三角网来快速的建立完成面的边界点。工程应用建立三角网，选择由图面高层点生成框选全部的高层点，确定好三角 建立完成，我们将多余的三角网给他进行删除，这样的两个点之间是没有任何联系的，我们先将多余的三角网删除 好，删除完成后，我们来借助新型工具箱输入 x x g， 要用新型工具箱点击绘图功能，点击三角网生成边界，全选三角网点确定， 这样我们土方开挖的边界就利用信心工具箱建立完成。啊，真香，他是磁取我们所有的三角网最外侧的边连接起来。 好，我们将三角网给他删除。第一项工作建立边界就完成了。 nice， 接着我们来完成第二项工作，需要将边界的数据给他按顺序提取出来。那如何来将这些边界数据按顺序提取出来呢？先将多端线的顶点设计坐标提取出来，输入 last 确定，确定好，那么这个就是完成面边界的顶点设计坐标复制。打开微三点零软件，点击选项卡当中的 cad 坐标，输出 x、 y、 h， 在这边进行粘贴，接着点击计算， 软件会自动分离 x， y 坐标，对多余的空行进行删除，那么这个数据就是我们的多段线的顶点设计坐标。我们 复制数据，新建一个 excel 文件，在这边进行粘贴，我们可以发现它的高层值是统一的，数值是错误的，我们先给它删掉，同时对多段线的顶点进行一个编号，假如说这是一，这是二， 现在多段线的顶点设计作品有了，但是还是没有高层值，接着我们就需要将高层值给他提取出来。那如何提取高层值呢？我们知道这些多段线的顶点都是我们的高层点连接起来的， 那么我们就需要将顶点的坐标值和对应的高层值在整个 d， a、 t 格式文件当中提取出来。好，我们先将 d， a、 t 格式数据 转换成标准的 x、 y、 h 的形式。好，全选数据复制，回到微三点零软件，点击选项卡当中的 d、 a、 t 格式数据，输出 x、 y、 h 进粘贴，重新点计算， x， y 坐标就提取出来了。接着我们复制数据，回到刚才这个表格里面进行粘贴， 那么现在要做的工作就是说我们要将对应的 x y 的坐标在整个 d a t 格式文件当中提取对应的高层值， 那如何提取呢？根据这个 x y 坐标，在对应的整个 d a t 格式文件当中查找对应的高层值。好，我们先把 x y 坐标给他合并，等 于 x 坐标，并上 y 坐标确定，直接双击下拉。好，我们在整个 d a t 格式数据当中给它插入一列，同样的将 x y 坐标给它合并，双击下拉。 接着如何在这个数据里面查找对应的高层值呢？我们可以利用 excel 的一个函数叫 we look up 进行查询，等于 we look up， 这个函数怎么用的啊？首先我们需要查找到目标值， 再输入需要查找的区域，就是这个区域带着高层值的查找的对应的数据在原数据当中的列数，这是第一列，那么 这个就是第二列数，第二列。最后输入一个精，是匹配还是精确匹配，我们输入零精确匹配在括号回车。好，那么这个高称值就查询出来了。好，双击。 ok， 我们来看一下，那么对应的高层值就全部提取出来了，我们将它粘贴为数值。接着我们来将这个数据展入 cad 图中，看一下是不是和我们的对应的高层值是一致的。复制 进入 v 三点零软件，点击生成 cad 识别数据，在这边进行粘贴，重新点计算。接着我们复制对应的标高数据，回到 cad 图中，我们设置 是一个另外的颜色，选择一个青色点确定，然后在命令行直接进行粘贴。我们来看一下， 那么刚才展入的这个点就是我们提取出来的多段线的顶点，而且是按顺序进行提取的，看一下对应的高升值，三十三点九，三十五点五五九， 二十七点四八八，三十点七八五，也就是说现在我们提取出来的这个坐标值是我们对应的土方开挖的边界，同时标高也是带上的， 这样就完成了边界坐标的一个提取和高层值的一个对应。
727大刘工程
02:08查看AI文稿AI文稿南方 case 软件中四个常用功能？大家好，现在介绍南方 case 软件中四个常用功能，他们分别是查询坐标，查询距离、查询现场，查询面积。 比如我想知道待车区左上角点位的坐标，那么我们就使用查询坐标的功能，点击工程应用，点击查询指引点坐标，他会有提示，指定查询点，那么我们把鼠标去移动到左上角的位置， 选好点位之后，点击鼠标左键，在下方就会出现左上角的 x y 坐标， 我们想去查询代车区域的一个长度或者宽度，那么就点击工程应用，点击两点距离，他会有提示选 折点为。比如我们现在要去了解待车区域的一个长度，那么选择第一个点，根据提示选择第二个点，在下方就会告诉你待车区域的一个长度为一百四十二点零九六米。 如果说我们想知道代测区域的一个周长，那么就使用查询现场的功能，点击工程应用，点击查询现场，选择 代车区的边界线，选中他他会变成虚线，点击空格，这个时候就会告诉我们代车区的一个周长是多少米。 最后就是查询代测区域的面积了，点击工程应用，点击查询实体面积，他下方会有提示选择边界线。很明显 我们现在看到这个图形实际上是代测区域的一个边线，所以在鼠标提示的位置，我们选择一点击空格，选择边线，在下方就会有一个提示 多少平方米，同时在图形上方就会住进多少平方米和多少亩。以上就是南方 cas 四个常用功能介绍。

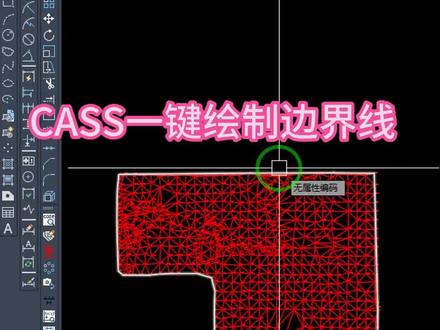

01:02查看AI文稿AI文稿开始键绘制边界线，像这种边界线如何快速连接一个范围线呢？有需要插件的请长按视频赞赏小红花免费领取哦！接下来给大家演示一下插件效果。首先展点，然后建立三角网， 由图面高成点生成，输入二回车，直接选取高成点， 把多余的三角网删除， 见证奇迹的时刻到了！输入命令 dj 选择三角网范围，点击合并， 输入模糊合并距离，建立边界完成。你学会了吗？关注我，少走很多弯路哦！
819张阿九CAD工具箱
04:10查看AI文稿AI文稿最近呢有粉丝问啊，怎么用这个蓝方 case 软件来计算土方量，那么今天啊姜老师跟大家讲解一下 方格王法土方量计算，现在我们这个原始高层数据啊，已经展入进来了，当然如果还有同学不知道怎么用南方 ks 软件展高层点的话啊，那么可以去关注姜老师，看一下我之前发布的课程。 那么这个方格王法土方的计算具体怎么操作呢？首先我们点击这个啊工程应用，然后找到方格王法，点击土方计算， 现在我们看到命令行题是我们要选择这个边界线啊，那么假设我们以他啊作为我们计算的区域，那我们鼠标左键单击这个边界线，然后敲空格键在这个界面呢啊，最上面他要我们选择计算的方式，那我们一般是啊，由这 个数据文件生成，直接来点击这三个点，然后找到我们的原始高层数据，点击打开好导入进来之后啊，那么我们下面呢，他有很多种方式啊， 那么今天我们跟大家讲一下这个三角网法，因为这种方法的话，他用的是最多的，也是最重要的。当然啊，既然要用到这个三角网法的话，我们就需要先去创建一个三角网文件啊，所以这里我们先点击取消， 那我们怎么去创建呢？我们先点击文件菜单，点击新建图形点打开新建一个空白的文档，当然啊，我们也可以直接点击这个加号， 同样也可以新建一个空白文档，然后点击绘图处理啊，点展高层，点敲空格键，弹出这个提示啊， 把我们这个土方底标高的数据，我们打开，然后敲空格键，再敲空格键给他展点进来， 然后点击等高线，点击建立三角网。当然啊，有的同学呢，用的这个蓝方 case 软件，跟姜老师这个版本不一样的话啊，有的时候你会发现他这里显示是 d t m， 对吧？也是一个意思啊， d t m 他其实就是数字地面模型，对吧？啊，也就是三角网， 所以是一个意思。那么这里我们就直接啊点击建立三角网到这个界面，它有两个选项啊，那么这里我们一般啊选择由数据文件生成，然后点击这三个点， 找到我们这一个啊土方底标高，给它拔开，然后再点击确定，然后那这样的话，我们这个三角网文件就创建完成了， 然后再点击这个等高线，点击啊三角网存取，我们点写入啊，把它保存一下，这里我们这个名字呢，可以随便去取，比如说我们这一个啊，哇后， 然后点击保存，再选择所有对象啊，再敲空格键，保存完之后啊，我们再回到这个原始的这个高沉点数据，接下来我们还是一样的啊，点击工程应用，点击方格王法，点击土方计算，选择这个边界线， 敲空格键，点击啊由数据文件生成，导入我们的原始数据啊，点这三个点，然后选择我们的原始的这个高沉点数据点打开，然后下面选择三角网文件啊，然后点击右边三个点，找到我们前面保存的这个三 三角网文件，那现在我们可以看到他的一个文件后缀啊，其实就是三角网的一个首字母的缩写，我们选中之后，点击打开导入进来之后啊，然后下面这里有一个方格宽度啊，那这个宽度怎么去设置呢？他不是说越小越好，也不是说越大越好， 当然啊，从理论上讲来讲，你越小的话啊，他的一个精度会越高，但是我们在这个现实生活当中啊，我们肯定还是要以我们实际的这个操作为准。那这里的话，为了方便讲课，我就直接默认了，然后点击确定，然后再敲分格线 啊，这样的话我们的一个方格网数据就全部生成了。现在我们可以看到啊，他这里的话啊，就告诉我们他的一个怎么挖方好了。那么关于如何用蓝方 case 软件啊来计算土分量的方法就讲到这里。
758趣成CAD教学
02:23查看AI文稿AI文稿成功翻个网，土方扣除不计算区域，为什么我的只能扣除一个区域呢？先检查扣除范围是否闭合，如果是闭合的，但是无法扣除，可以这样去设置一下软件，结合具体数据，我们的软件中操作一下。好，我们来看一下图面，这个就是我们需要进行一个计算，扣除的一个范围， 外侧的是我们大的一个范围线，内侧这个区域就是我们不需要计算的一个区域。好，我们选择工程应用下啊，这里面的一个方广土方计算好提示，让我们选择计算边界线，我们选择外侧，选了过后，让我们选择扣除的一个范围，我们选择这个啊，已经选中，我们再选择第二个。 那大家也注意一下，这里发生了一个变化啊，就是我们选了后面一个，前面一个呢就自动的一个消失了，此时就是亮显的我们最后一个，但前面两个就已经消失啊，我们在 点中间一个可以看一下，那么这个是出现了一个异常。好，我们现在看一下能否进行一个扣除啊，我们随意的输入的一个完成面啊，我们点确定啊，可以来看一下。 好，这里也就只扣除了我们最后选择的这样的一个区域啊，出现这种情况啊，大家可以来看一下，我们先返回一下啊，返回到我们最初啊，我们可以去检查一下我们这个 线段是否进行一个闭合，可以看这里他显示的是已经闭合了，那么如果出现这种情况啊，大家今后就注意一下，我们选择 光标的右键，鼠标的右键，这里面有一个选项，切到选项以后呢，我们切换到我们的一个选择集啊，一定要切换到我们选择集里面，把这个给他去掉啊，有很多用户就是这个被打上钩了，但你们也可以去尝试一下，如果是正常的，你也去 这样体会一下，把这个打上勾过后，再去选择我们图上的一个目标级啊，可以看一下啊，这里一定要选择去掉好点，确定好点了过后，我们重新操作一下工程应用啊，方格网土方计算好，选择我们外侧的一个范围线， 再选择我们内侧的啊，此时可以看一下这个就选择正常的，我们选中以后呢，他都会进行一个亮显的一个显示啊，后续的我们正常的一个操作啊， 可以看一下，此车就能够正常的进行一个扣除啊。大家就注意一下这样的一个选项，在我们的右键选项里面选择集里面，把这个一定要给他去掉啊，一定要给他去掉，注意一下这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。
740筑算课堂
03:06查看AI文稿AI文稿成功已经绘制的多段线，我需要局部调整范围，如何在线段上添加甲点呢？以前我们讲过通过 pe 命令来实现甲点的添加，今天我们再来讲解另外一个更加简便的方法，具体我们的软件中操作一下。 好，我们来看一下桌面这个图载就是我们需要后期调整范围的一个边线图，那么这个上面的黄颜色的这个是我们计算的一个范围线啊，不管什么方法，我们都需要有一个控制的一个边线，那么这个边线我们绘制好过后 啊，如果说需要进行一个局部的调整，我们是不需要去全部重新绘制，对吧？像这些啊，圆火的地方我们重新绘制是比较麻烦的，那么这里我讲解另外一种方法， 以前呢讲过的是通过 p 增加夹点，但是他有一个缺点呢，我们不能够去直接指定我们需要添加的一个边，我们需要一直去点下一点，下一点找到我们对应的一个边的位置 才能够去调整他，那么这点我们就注意看一下啊，我只要是多段线绘制都可以这样去处理，我们选中这个多段线，选择好以后，他两侧他肯定是有一个端点，这个就是我们的一个顶点，在中间的位置他会形成这样的一个线啊，就是有一个长条形的， 那么这个我们用光标点到它，点到它过后它会出现一个拉伸添加顶点啊，转为圆弧， 我们就点这里的一个添加顶点啊，一定要点这里的添加顶点，但有些同行可能会遇到我们这看到这里有显示添加顶点，但是我们光标移动的时候他就消失了，这个时候你就直接用键盘上的啊，上下左右，就是在那个 ctrl 键旁边有一个上下左右啊， 我们选到这个过后，我们点下向下的键，他就能够上下移动，注意看一下这里啊，上下移动的键啊，点到这里过后，我们直接啊回 车，他就会提示我们添加顶点的一个位置，我们给他控制到这里啊，给他加一个啊，这个位置已经加了一个，后面还可以继续添加。刚刚加了过后这里还是有，我们继续点到这里继续点，添加顶点，我们还需要添加多个啊，在这个位置我们再给他添加一个 啊，这添加了两个了啊，一个两个三个，一共要四个啊，我们继续也添加零点啊，第三的一个我们给他加到这里。好，我们呢来把这里调整一下看一下啊，我们选中过后，现在这里有夹点，我们就直接给他拖拽过来，看到没有啊？这样拖拽一下，那么这边还缺夹点，对吧？我们这个夹点放到这里， 好，我们这还缺一个，对吧？还缺一个，我们选中这个线还是放到这个中间啊？一定要注意是在两个端点的一个中间的这个位置啊，他有一个添加夹点，那我们选到他啊，继续点添加夹点啊，这个位置我们给他添加到这里， 可以看一下这条线段，我们就已经给他绘制好同样的方法，这个下面这里啊也是一样的，他需要向外凸出来，我们也一样的添加顶点啊，这里添加一个顶点， 好，继续，我们这里继续点，添加好点，加第二个顶点，好，继续布置到这里，添加第三的一个。好，还需要一个，还需要一个顶点， 添加点点，我们给他添加到这里，看到没有，这样的方法啊，就实现了我们范围线的一个局部调整啊，大家就注意一下这样的一个方法，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。
95筑算课堂
00:24查看AI文稿AI文稿三角网边界可使用图形范围功能生成高成点的最大边界，高成点边界复杂的可以先建立三角网，然后过滤删除三角形， 最后点击三角网边界功能框，选要批量生成边界的三角网即可。
04:08查看AI文稿AI文稿现在有一个这样要求的， 原地面高成 135 米， 场地场平高成一百米，长宽一百米和一百米，边坡是零点五，坡高是十米，平台宽度是两米， 这个就是长平图， 它的长宽分别是一百米，高层是一百，下面导入原地面高层点， 原地面高层都是 135 米。 先生成原地面的三角网， 保存三角网。 下一步设计开挖后的三角网模型， 画出开挖后的平面图， 添加高层点， 检查三角网。 下一步计算土方量，用两期间计算， 选择第一期原地面三角网文件， 下一步选择涂上三角网， 这里这挖方量就是所需要挖方的体积，用体积法计算的工程量，跟两期间对比， 跟体积法计算的工程量只差了一方，说明计算是对的。找出放坡的开挖边线，用 方格枉法， 可以看到这条线就是就是实地的开挖线。
642卡西欧
03:56查看AI文稿AI文稿现在我们将河底两侧彩的数据呢，通过数据线传输到电脑上。 第一步，绘图处理展野外侧点点号， 选择我们在外页采集的河道原始地貌图，打开，然后使用 p o 命令连接起我们在外页采集的河道边线点， 这一步呢目的呢就是我们在没有河道中心设计线的情况下，可以通过两边的边线来求中线，那如果是已经有河道中心设计线的话，可以直接绘制出中心线出来，就没有必要去画两边的这个边线了。好，我们通过这个第五编辑选择 求中心线，空格，选择两边的边线，那这样呢，我们就求出了这个河道的中心线，然后点击工程应用生成里程文件，由纵断面线生成点心键， 选择我们的中心线，输入我们需要的断面间距，我这里呢输五米， 然后左右的宽度，我这里以二十为例，要注意的是这个宽度呢，一定要比我们河道边坡，坡顶或者是坡角范围要大啊，好，确定， 然后点击工程应用生成里程文件，由纵断面线生成，选择生成，选择我们的 河道中心线，选择坐标数据文件，数据文件名，这里呢选择我们的原始地貌，打开生成的里程文件，选择保存到桌面，命名为里程文件， 所对应的数据文件呢也是生成到桌面，输入数据文件这个名字来保存，点击确定， 这样呢就生成了我们的里程，然后我们点击工程应用断面法，土方计算道路设计参数文件，在这里我们生成了五个断面，所以说呢，我们的断面序号为一到五，不能多也不能少啊，然后依次来输入每一个 缎面的中装设计，高层河道两边的边坡坡度，河道的左右宽度等等参数。 啊，我这里呢是已经输好了，以我这个为例啊，我们输入完成后，点击保存到桌面，命名为设计文件，然后点击退出，点击工程应用，选择道路断面法，选择我们生成的里程文件， 选择我们保存好的设计文件，点击确定，点击断面图位置，选择在图面的右边，我们单击，点击确定。 现在呢就绘制出了纵断面图，然后我们在下方空白位置单击，这样呢就生成了我们的横断面图，也就是我们的河道断面。那如果我们要进行方 量计算的话，可以点击工程应用图面土方计算框，选我们的断面图空格，这样呢就可以生成我们的方量， 当然也可以选择断面图面图框计算。 excel 跟刚刚一样啊，我们框选断面图 空格，这样呢我们就会生成土石方数量计算表了和地段面复测的整个操作流程你们清楚了吗？还有没有什么想看的教学视频可以在评论区告诉我，别忘了点赞收藏哦！
3107测绘玩家
00:16
00:24查看AI文稿AI文稿今天去一所学校测量地下室顶板回天土方，测完导出数据点，用 case 打开地下室顶板， 用 pr 连续线会自除顶板回天范围，导入面雕高机顶扳顶高层子，导入实测的回天筒面宽度，选择五米宽格网就生成了。今天的测量任务完成。
3550绘之杰测绘
