pads逻辑跟元件有什么区别
pelis 软件的原件好在这里面呢，我们这个软件它的原件呢是 pelis 设计的一个标准单位， 然后我们一个完整的原件的，他是分了三个部分组成的，分别是我们的原件的 ce 风装， 这个原件的 c e 封装呢就是我们今天主要要讲的一个内容。然后第二个部分是原件的 pcb 封装，第三部分呢就是我们元器件的一些电器特性，好，这三部分呢就是组成一个完整的原件。 那么这一块呢，先简单介绍一下我们这三部分，他啊对应的内容是什么？首先第一个 c e 封装， c e 封装呢，这个就是我们的元器件他在电路图上的一个逻辑符号，我们也把它叫做 roger 个逻辑符号，就是我们的元器件在原理图上的一个示意 图形。好，这个呢就是我们在接触这个，嗯，在画这个电路的时候，我们最开始呢就是需要将这个原理图给他画出来，那么原理图上面用到的一些元器件呢，就是我们 标绘制的这个 c e 封装。然后第二个呢就是 pcb 封装，那么这个 pcb 封装呢，它对应的就是我们的元器件它的一个实际的尺寸，这个实际的尺寸呢就是我们用到的这个元器件，它呢它的一个银角，以及它的这个焊盘应该画多大，它在我们 pcb 板上啊 的一个空间的这一块呢，就是我们去会这个 pcb 封装跟元气件的实际尺寸是相关的，也就是我们元气件在这个 pcb 板上面需要生产出来的一个图形。而后期呢我们就需要将他的实际元气件呢给他安装到这个 pcb 板 上面，也把它叫做 psba。 然后第三部分呢，这一块我们就是元气键的电器特性，元气键它的一个具体参数特性以及我们的元气键的基本信息。这一块就是这三部分呢，就是组成了一个完整的元键。
粉丝1541获赞2329
相关视频
07:49查看AI文稿AI文稿大家好，这里是防疫教育，我们这讲的话给大家介绍原件库与逻辑库、封装库的对应关系啊，就是说我们做一个库的时候，他有几个内容呢？他有 四个库啊，四个库，大家看一下我们新建的一个库，大家看一下有四个人，有四个我们新建的 xxx， 对吧？他会产生四个文件，这四个文件呢正好呢就是对应到我们这，呃，库里面的四个库啊，我们看一下这个这个库，这四个库啊对应到这四个库， 然后呢就是说我们这几个库他是什么样的关系呢？他是怎么样的关系啊？我们先从这个原地图这一章开始来理解，比如说我们那个建的库他是怎么建的？建的是这个啊，建的是这个库， 现做的是这个期间啊，幺二的这个期间，这库啊他是怎么调用进来的？他是通过调用我们的那个原件啊？调用的原件库调用进来的，对吧？调用原件库调用进来的这个东西， 然后要我们要做原件库的时候，我们之前怎么怎么做呢？需要把这个门电路，对吧？就是门电路是什么？就是我们对应的这个逻辑库啊，这个啊就是逻辑库那个匹配进来的，对吧？就说我们怎么回事呢？ 就是我们要做一个绘制原地图，调用这个 pat， 对吧？调用这个器件，听着原件要怎么办？首先一定要有原件库，对吧？ 要与原件库，然后要与原件库怎么办？他得一定先有逻辑库啊， 现在逻辑库对吧？他不需要封装库，我们做原地图这一端需要这两个库，对吧？啊？要用的他，然后呢要用制作他的时候一定需要他，对吧？然后呢就是 我们也需要啊，如果我这个风 pcb 封装裤跟他们有什么关系呢？就是这样的啊，我们这个现在库里面没有，对吧？假如说我，我做个比喻啊， 我在这里匹配一下啊，这个 pp 封装里面匹配一个封装库进来啊，匹配什么呢？我们可以调用热库里面的啊，随便找个库里面去调用，对吧？筛选的广角数是五个，对吧？五个的， 对吧？假如说这个哦，随便分配一个，他不是这个啊，然后点确定分配进去以后，大家看一下，我要在一个 pcb 里面调用这个元件，对吧？ 他得怎么办呢啊？比如说我调用一个原件， 点这个啊， 然后呢他需要添加原件，需要原件怎么办呢？首先也是一样的啊，他需要调用这个库啊，我这先没有把库加进来，我先把库设置一下，添加库，对吧？啊？管理库列表好，有点尴尬啊， 对吧？然后添加，添加哪个呢？添加我们刚刚的那个， 就是添加这个啊，添加这个，对吧？然后呢？ 好，有点卡，有点卡， 我添加，对吧？首先要选到这个库，添加这库里面的这个旗舰，对吧？这个旗舰，然后呢 我们看一下，我点 添加软件，对吧？选一下这库， 这里看一下。大家这首先看一下，看没有啊？我们输入这个新号啊，应用一下，然后呢点击添加，对吧？他没有分配封装，没有分配封装的话是为什么 啊？就是因为我这可能没保存啊，我这我这裤可能没保存啊，我再看一下啊啊，我这里没保存，我这保存一下应该就可以了啊，然后我们再回到这 添加，添加他就有了啊，添加，大家看一下添加了这个图形是什么回事呢？就是我们刚刚翻倍进来的图形，然后呢 添加的是什么东西？大家还是看一下我添加的是什么东西？添加的是我们原件类型，就是说我们添加到 pcb 的时候也是通过电源键库，对吧？添加到我这个雷奥的组件里面，他是 pcb 元文件， 然后呢他也是调用的这个原件裤，这原件裤要人吧？他要在我这个 pcp 里面体现，要体现人吧，他得一定有这个封装裤 啊，要有封装裤，我们这个封装裤我们刚刚给他分配了一个，对吧？我们刚刚给他编辑的时候分配了一个才有啊，分配了 pcb 封装他才有，他才能调用进去，对吧？调用到这来， 就是说那个 pcb 风装裤跟这个原件裤的关系什么呢？他们俩是组合在我们 利奥特组建里面使用的，就是在我们 pcb 调用的时候使用的这个逻辑库跟原件库是怎么使用的呢？他们俩是在我们这个 logo 组建里面，就是说我们在绘制原地图的时候使用的 这个原件，他在原地图或者我们 pcb 里面调用的都是这个原件库，他不会掉用他也不会掉用他，所以呢，我们不管是绘制 pcb 还是绘制原地图，得先绘制这个原件库，是吧？绘制这个原件库，然后呢 将 pcb 封装翻配到原件库里面，逻辑封装翻配到原件库里面啊，是这这样一个关系啊，这样的一个关系，然后呢就是然后呢就是大家看一下我们翻配的时候，大家有没有发现呢？就是我们把这个 这个这个管角显示一下，把这个管角显示一下， 大家看一下我这个管角是什么呢？一二三四五， 我这个图形的时候也是一二三四五，就是说我们在绘制 pcb 封装的时候，尽量呢跟我们逻辑库里面的名字啊，这广角名是一致的啊，尽量是一致， 我们也可以在原件库里面对他进行一个匹配啊，一般我们就是使用一致，一就对应到一，二就对应到二，三就对应到三，四就对应到四啊，这样这样去匹配啊， 一般不会就是一般就是这样一一对应的，他当然也可以在园内库里面进行另外的啊匹配方式，但是呢我们不建议大家使用，因为 你在自己手动去匹配的时候呢，容易出错啊，容易出错。好，这就是我们本讲的一个内容介绍啊，希望大家能够理解， 希望大家能够理解。如果大家对本奖内容有疑问的话，可以加一下我们这个微信啊，进入到我们那个，让我们那个小姐姐拉你进群，或者呢就是到我们这个扫 扫这个码，关注我们这个公众号，然后呢有个技术入群的一个一个键啊，你可以就是技术入群，我们群里面是有老师给大家进行技术答疑的啊，是有老师给大家技术进行技术答疑的。好，我们颁奖内容就到这，谢谢大家，再见。
27凡亿电子星期天

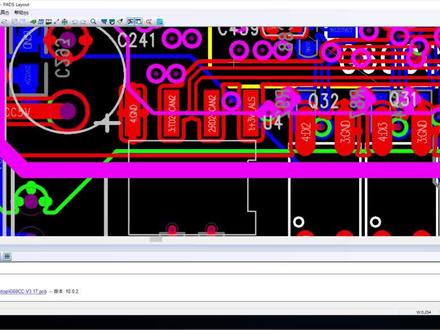

01:12查看AI文稿AI文稿气死我了，用 pads 画 pcb， 辛辛苦苦干了一整天，放到检测软件里，一直提示是断头线。检查老半天，我这里面明明全是走线，不可能犯那么低级的错误。我仔细分析，发现提示有断头的位置都连接着过孔，难道是过孔没画对？ 打开设置，选择焊盘线，选择过孔，查看焊盘的样式。按照惯性思维，我要过孔，所以选择第三个有空心的 输出根本文件查看一下，可以看到这些过孔，白色表示上下没有导通表示过孔梧桐，怪不得检测软件一直提示断头线，难道是我选的过孔设置不对吗？回到这个界面，我发现第一个像焊盘的实心元难道是这个选项才是对的吗？试试看， 再检查一下。我靠，果然可以了，我明白了，这个长得像普通焊盘的实心员表示的是孔友彤，而另一个表示 是孔无铜。来来来， pat 的产品经理给我出来，搞得那么迷糊。过孔最好的表达方式就是圆环，既然要表示过孔里有铜，你换成这样不行吗？你看，一个过孔有铜，一个过孔无铜，不就一目了然了吗？ 总结， pass 软件对于过孔的处理逻辑和其他软件有点区别，大家还有什么遇到的奇葩小问题，欢迎分享分享！
580华秋PCB

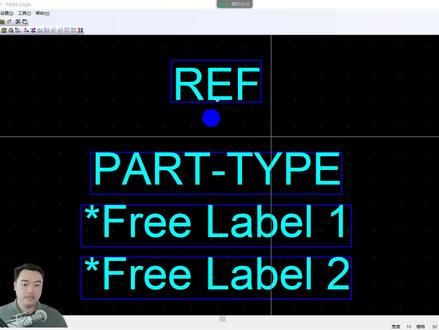

11:38查看AI文稿AI文稿现在我们进入这个逻辑封装的穿上界面，然后这个好编号这个原件类型，还有这个是自由文本这些的都不用删掉他也不用管他，留在这里就可以了，你当做没看到他就行了。 那我们接下来就画我们想要的这个阳历图符号，阳点是在这个位置，所以把我们都画在阳点的这个旁边， 然后我们单机封装编辑工具栏，这里就只有一个工具栏了，然后每一项是什么功能，你把光标放在这里就知道了哈。 啊，光标放这里你就知道是什么意思了，一般呢我们就添加这个端点，端点就是焊牌了，还有一个就添加二的线啊，然后添加文字，文字就不用添加了，一般都是二的线和管角，非常简单，跟 pp 一样的。那我们这 自己在画像，你要先画一个框也可以啊，先画广角也行，就看你自己了啊，我就先画放广角吧哈，我准备在这里画一个 这里，然后我空三格，一二三空，空四格也可以，看里面空大一点也可以啊，你空三格的话一二三，然后就是画在这里了。好，接下来我放三短脚，单击断点这里呢，给你选择，看到没， 这里是显示没有找到，对不对？这什么原因呢？就是因为你的自带裤 没有添加进来，自带库里面有这些管角的，你没有加进来，所以说你添加不了，那么你要在库里面去添加一个自带库，单机管理库列表，单机添加去你的软件安装目录下面，就是安装目录 下面这个路径，然后去找到你的，来不理来不理啊，去公共了一个来不理，我们添加添加进来确定好关掉他，然后再来添加光脚，你看就有了，对不对？ 因为这个自带裤里面都存有这些广角的这些原理图符号好了，这广角你随便选了啊，我一般都想第一个简单一点 确定来了出来啊，一个管角啊，我这个时候我还没放，还没放的哈，我只是他颠覆在官标上面， 然后呢你关标这个地方啊，就是鼠标的这个地方，这个管角是要朝外的，是要给人家去连接的，所以我把它放在原点在这里好点一下看吧，点一下之后呢，你关标还是继续有这个管 脚的，然后你要继续放的话那我们放下面嘛，对不对？所以马上右键给他做一个九十度翻转。好，这个是啊，放这里吧，一 啊，你要隔的近一点就挨近点，隔的远一点就哎哎，放远一点哈，再看你自己套，然后右键取消。现在我就放好了。四个管角啊，如果你觉得闲这里哎哎呀，你就把它挪开一点点啊，不要删掉它啊，所以这是我们做出来一个管角， 一角二角三角四角。 好，这就 ok 了。然后呢画出一个心宽心宽单击这一个二的线右键，然后呢画出一个几型的，那就右键选择几型，跟我们画同是一样的。 好，我画出一个宽啊，好宽就画好了。那么他的广角名字呢？他不是有什么硬还有尖的啊什么的，不是在这里写的 不是在这里写的，明白没有？这是 logic 跟 o i cd 不一样的地方哈，不用在这里写，这样就可以了，我们就直接保存了。保存保存起个名字啊，我名字可以一样，没关系的， 这样就做好了，做好了之后呢，接下来我们就可以退出，然后我们去库里面， 库里面我们就有这一个器件，看到没有？我们在这个器件里面，他只是没有人的图符号码，我们准备把它分配进来， 然后来编辑他，所以选择编辑啊，如果你昨天没有做这些封装的话，就没有这个东西啊，那你现在就要去做批评封装，然后做原理涂，封装做好了之后再来做原件类型，然后把他们组合起来。好，那我现在就已经是做好了，昨天的， 昨天原件类型跟披风团已经做好了，所以我进入这个界面，这个界面怎么进来了呢？就是你不管是在 pb 的界面还是在眼里头的界面，单击原件文件库，然后在这个列表里面找到原件，找到你要编辑的这个原件类型，然后单击编辑。 好，那就进入了这个界面，然后单击这个编辑电参数。这一个呢？是编辑啊，去修改你的阳历途风抓的啊， 一般呢，我们这里是不用动弹，除非你要修改喽啊，修改的话我们也不会在这里修改，我们直接去库里面去改那个原件，所以我们单击这个编辑电参数，好，就进入这个界面。这个界面你们很熟吗？我们的酱披风装的时候直接这一个什么都没管，直接按确定就好了，现在就要管了， 因为你用 logo 画的话，这里就要管这个逻辑一系列，你要想一下，比如说他是坐着，那你在这里想一个坐着的 啊，秀恩啊，作者，或者你这个这个地方不想也没问题，这地方不想也没问题，没问题。这是他的一个逻辑系列啊，不想没关系的，这系列你可以查找吗？他们你自己可以加的，你自己可以加进来啊，你不想也可以，简单一点， 咱们就不想了，没关系。然后他前缀，前缀列表就是你掉出来，你这个气垫的前缀叫什么？叫？叫 ant 还是叫接还是叫什么啊？就是你的外号啊。那你 ant 的话，天下 ant， 那就写 ant 了，对吧？ 所以给他加个前缀啊，你不加也可以，你不加的话就是你第一次在调用这个气垫的时候，他会提示要你给他分配一个前缀， 如果他是 ant 开头的 ant 一，那我们我们调出来的话，他提示一个对话方案，我们就写输入 ant 也 ok， 也没问题啊，如果你要提前在这里加上去也可以。好，然后这个 ecu 注册器是什么意思呢？一定要勾上哈，默认是勾上了， 什么器件不勾上呢？麦克点螺丝孔我们可能就不勾，因为麦克点是手工在后面加的吗？啊？手工后面加了，有时候眼里图没有加上来，我们需要在 pp 里面加，那这个时候呢，我们就麦克点的封装就设置为 啊非 eco 注册器件，这样更新完表的时候那个点就不会掉了。嗯，对，默认他就勾上了哈。 ok， 这个映射什么意思呢？一般呢，我也不推荐大家去使用， 这样就简单一点。这硬是什么意思啊？就是你眼里涂啊，眼里涂是画的，广角是一二三， pcb 是 bc 一啊，就是一个字数字，一个字母，咱们何必搞这么复杂呢，对不对？数字就对数字，日母对日母，所以说这个也不用去想他，嗯，所以就简单， 所以这一页啊，你都可以当，当成什么都不用管他了啊，披风装这个我们之前已经分配好了啊，就是他了。嗯， 然后呢，他同时可以对应好多种风砖的，你都可以加进来啊。但是呢，我也建议大家一个对应一个，比如说店主的符号，他可以对应零四零二，零零三，零八零五，对不对？但是呢，我建议大家一个对应一个，这样不会搞错， 然后这个门哈，我们刚讲到这个门门的话就是眼里涂封装，逻辑封装，失业，一封装看到没有，好复杂的，所以我们要给他加眼里涂封装进来，打击添加，然后你也可以添加四个符号进来，看到没有？ 四个符号，但是对我来说不需要，我只需要一个就够了，所以我们降库的时候基本上降一个就可以了，所以 在这里面双击看吧，他会出现这个列表，点击这个三个点的图标啊，看到没有，把它加进来， ok， 好了，广角这里要分配一下全部小门 a， 如果有一百个角，你在这点一百下就就累死了哈，你就在一下表格里面去列出一个一百个的啊，一拉就可以了，然后复制粘贴过来就可以了，然后名称在这里写 硬。所以在这里写的时候呢啊，你也可以在表格里面啊，直接复制粘贴。因为 pdf 如果说一些 ic 比较大的 ic 啊，他的广角名字在 pdf 上面都有写的，你把它复制到一些表格里面，然后再复制到这里来就好了，就 controlv 的事情了。 然后呢名字都是尖的，但是也是一样，一定要给他加个数日，要不然他会警告的。你看名字一样，他会警告的啊，你就给他加个一二三好了。属性属性这里也要加，加什么呢？ 可以加厂家，可以加价格，可以加物料号啊等等，但最起码你要加一个他的他的值啊，外有值单机添加啊，或者是不用单击添加了，直接担心这个浏览库列表也是相当于添加的意思外有值在最后面 好，然后这个是什么天下啊啊。就是输入他的他的描述了，但是不要有中文哈不要有中文就输入这个一个描述 啊，他的他的这个作者的一个详细的一个描述你在这里写就好了。如果是店主的话那可能就是多少多少 k 多少 o 短误差啊等等就这样的好了。 那做好了之后有没有问题呢？单击检查原件看没他提示原件没有错误和警告就说明这个原件是 ok 的。单机确定好了你看就做好了，做好之后你发现没有， 这个挨的太近了，看到没？都挨在一起了，然后这边又超过了。看嘛那那这个时候就要修改了，你就把它改大一点 啊这或者把字体改小一点，要不改字体啊，要不然就改他改他改大一点啊这个那如果是现在你发现已经小了，怎么改呢？单子 这个编辑图形编辑门 a 确定好就进入了这个封装的创建界面来修改它。修改我们把它移开一点右键选择管角选中它往这边挪， 谁弄他往这边挪一格跟奏加一就是移动了啊，跟奏加一是移动，然后呢？这个二地下单击这个修改，二地下 选中这条二地线，好，移一下，好移一下。好吧？好，这样看起来就舒服一点点了啊，不会堆在一起。那接下来就返回，返回之后问你要不要保持更改？肯定是要更改了，好了，听见没？这样看起来就舒服一点了。好，保存一下，那么这一个封装就做完了。
116深圳教PCB设计的吉迷哥
02:00查看AI文稿AI文稿那么这里呢我们的他的软件，他的这个原件库这一块呢包括了四个部分，这里我们可以对应的打开这个软件里面的这个库，在这个原件库这里呢就是这一块呢他是有这四个部分 分装、原件线、逻辑，这一整个呢就是我们的原件包含的一些内容。这四部分，那我们这个软件里面的原件库呢？这一块首先原件库呢这里呢我们会要有他的一个原件类型，然后这个原件类型呢对应的我们画原理图就需要有这个啊 roger 可逻辑 图的符号，然后呢以及这个元气件他对应的 pcb 的一个封装，就是这一部分的我们要画的 pcb 封装。然后线这里呢对应的就是我们这里面画的一个二立线，他的符号形状啊以及其他的各种数据，就放在这个线 这个呢就是我们的这个软件他的一个元气键库啊就是有这几部分。好，那么 这个原件呢他就是对应的就是他的一个统称，就这一部分呢我们这个原件一个完整的整体，他这一块呢有包括我们的逻辑符号以及这个 pcp， 我们要绘制 pcp 的一个封装，这两个结合一个整体呢就是我们的一个元器件。好，那么我们在这里面就需要将这两部分 分位置好，是不是？然后呢这是一个元器件呢就是这一个统称，我们设设计这一个元件，就包括这个原理图的逻辑符号以及这个 pcb 的封装。 然后这个线这一块呢就是我们要用阿里线画的一些符号形状以及其他的一个各种数据，那么这一块呢是简单的介绍了这几部分了，那么我们这里呢主要就是 如何去使用这个软件的去呃，创建这样的一个元气键库，然后如何在这个元气键库里面去添加这些 我们需要绘制的这个封装以及原件逻辑和线，这一块呢？就是我们需要在这个原件库里面制作的一些东西。
8编程小白
01:26查看AI文稿AI文稿首先呢我们这里呢用这个软件来做一个实操，这一块呢，我们从这个库管理器这里，在我们的软件这里啊，他是有提供一些库的，但我们要自己去创建一个属于我们自己的库， 这一块呢，我们可以通过这个库管理器这里有一个新建库，新建库就是我们可以创建一个属于自己的库， 在这里面我们可以创建啊，这个创建原建库的一个路径呢，他是默认的就是成 处在我们软件的一个安装下，在这个库这个文件夹下面，那这里面我们是可以自己去，比如说为了方便我自己去找这个库呢，我可以把它放到，比如说放到桌面这里。好，现在呢这个库呢，我们这里呢已经把它创建好了，那这一块呢，我们可以通过这个 管理库列表，管理库列表这边呢，这里面我们是已经将这个裤已经穿进好了，所以呢他在这一块呢就自动安装进来了。现在呢这一部分呢是我们 将这个元器件库给他创建好，那么这个库里面他就好比是一个仓库，那这里面呢，我们现在已经把这个仓库的空间已经 创造好了，那么这里面呢，我们要往这个库里面去存放东西，那这个东西呢，就是我们后期这一块呢，需要制作的有我们的原件以及逻辑符号，以及我们的 psp 封装发力线这些。
04:56查看AI文稿AI文稿好，今天我们还是在上一次的任务上面呢，去讲解 pass low 即可。那么我们上次做了啊， oscd 格式的这个原理图啊， dsn， 那么我们在工作中啊，经常会使用的一个设计组合，就是 oacd 加配色料或者是 logic 加配色料啊，也有一部分呢是 ad 加配饰啊，撩他，因为硬件呢，他只会用 ad， 那他就用 ad 画眼图，那呢，你可以用 pass 来画 pp， 用 ad 的画 pp 都可以。 oppoppoppo ppp 也是一样， app 他可以转成阿力狗的，也可以转成 配饰的。好，那接下来我们讲的就是配饰的原理图，那首先呢，我们要画出这样 的一份原理图呢，还是一样，你得要有库哈，然后 o r c d 跟诺基科他不一样的地方就在于，你用 o r c d 画的时候，你只需要画他这个原理图的符号就可以了，你就可以画你的图， 但是用诺基壳的话就不一样，用诺基壳你画出这一个作者的气象出来啊，你一定要把所有的风筝都分配好才可以调出来， 就是你眼里涂啊，这个符号要画好，然后 pcb 风妆也要给他画出来，或者是分配好，你才能够调出来画眼里涂。所以这就是为什么很多印象不喜欢用洛吉可画的眼影，就是我要提前去把裤做好，我哪有那么多时间对不对？ 好，但是呢，咱们都得学，因为啊，也有一些大的公司呢，他们呢有专人 去管理这些库，所以呢啊，有人去帮他去做这些阳间库，所以他就不用管这些事情。好，所以说我们自己来学习一下， 我们来看一下眼镜裤哈，眼镜裤我们之前讲过了，原件包括披风装，包括逻辑风装，我们昨天不是降了风装吗？对吧？好，我昨天降了一个风装在这里啊，你看我点原件哈，这是我们昨天降的吗？ 我们不是昨天见了好几个封装吗？包括这个天线座子看没有，但是呢，你在我在这里看的时候，他是没有封装，看到没有为，为什么？因为我这个是在养你图的界面， 原理图的界面，你看到的东西只能看到原理图的符号，所以他显示没有，如果我在 pcb 这里看了 的话，他就有了，看吧，还是他看吧，他就能看到他皮皮服装是长什么样子。 所以我们要去做这一个天线的封装的话，原件也我们叫廉价类型吧，我们见这个天线的原件类型的话，就必须要有批评封装必须要有逻辑 封装，就原理涂封装，它才能够构成一个完整的原理图，然后你再配置 logic 里面才能够正常的掉出来，你现在掉不出来了，你现在掉出来了都没有符号，怎么掉了？掉不出来了？好，那这样子的话， 你要去降这样一个原价类型的话，首先你要先降有 pp 风装，披风装降好了，接下来我还要降逻辑风装啊，所以我这个原价类型他 必须包括两个完整的，那我就在这里这个库里面去补充就好了，这个是我昨天建好的啊，四个角。那么接下来呢，我在这个原件类型里面，我还要再给他分配一个逻辑符号，但是我现在没有逻辑符号，怎么办呢？那就需要我们去做 一个逻辑符号几个概念告大家搞清楚哈，逻辑符号也叫逻辑封装，也叫杨利图，封装也叫四月一封装，也叫门 门风砖啊，好多种概念，那个都是一样的东西啊，只是他在不同的这个环境里面，他叫法不一样。好了，接下来我们来做这样一个逻辑封装，逻辑封装是长这个样子的啊？ 左边一个角，下边三个角。好，那我们在这个眼里图和界面里面，我们单击文件，单击 库，然后在这个逻辑里面新建一个，记得指定好你的库，在你的库入境里面我建立一个天下的风砖，我当你新建，所以我你自己要想想。好啊，逻辑新建 好就进入了这个界面，这个参考编号，这个是演讲类型，这个不要删，你删掉之后，到时候你调出气象的话就没有问号了，所以你这个不要删他，管他呢你，你当做没看到他就行了。 那接下来呢，我们就来画啊，画的话有向导来画，还有一个是手工来画，两个方法都教一下大家哈。首先呢我们用。
01:26查看AI文稿AI文稿所熟知的高通、苹果、英伟达、 amd、 联发科都是芯片设计公司，那么要设计芯片，首先就是要先设定芯片的目的，简单来说就是你的芯片要拿来干什么？目前芯片主要分成三大类，逻辑芯片、 储存芯片、功率芯片、需求量最大的显卡、手机、汽车的芯片都属于逻辑芯片。那当明确了你要造什么芯片后，就可以开始编写芯片的细节了。首先采用一种叫 vhdl 的硬件描述语言，是以文本形式来描述数字系统硬件的结构和行为的语言。软件 比较常用的两种是 vlog h d l 和 v h d l 两种语言，用代码写出芯片的功能，形成一份完整的 h d l 扣。不过把代码转化成图并不是用手画出来就可以，你画图都要用 cad 或者 ps， 甚至是美图秀秀的软件，辅助的 e d a。 软件就可以将这份 h d l。 扣的一键变成逻辑电路图，就像你给我一键三连加关注一样简单。再把逻辑电路图通过 e d a。 软件变成物理电路图。这里要注意一下，目前设计二十二纳米以下制成的芯片一定要购买正版， 只有正版出来的物理电路图厂家才能来帮你制作眼膜。所以说用像 adobe 的盗版全家桶不行吗？的同学可以洗洗睡了。工厂识别电路图是需要两次验证 e d a 正版代码的。
17:31查看AI文稿AI文稿好，接下来我们来讲一下 usb 的这个电路模块的这一个设计， usb 的话在这个模块在这里哈， 这两个都是 usb 啊，只是他的接口是不一样的哈，一个是一个是 hose 的，一个是 dones 啊， otg 的啊，其实这个东西其实跟我们 pb 关系倒是不大了，主要是硬件啊，他对这个接口的他的一个使用， 那么对我们来说的话啊，我们只需要去关注这个 usb 他有哪些信号，有哪些要注意的就可以了。 好，又是比我们看一下这两个哈，这两个一个是四个角的啊，一个是五个角的啊，其实他的信号基本上都是一样的啊，我们跟 pb 给他交互起来，我们来看一下， 回到原地图来看一下这里，这个是五个角的哈，这个是 myphone usb 哈， usb 呢有四个信号，一个是电影，一个是 d， 另外呢是一对插温线啊，总共呢是四个信号 啊，你看这个是 d 码，对吧？啊？五角，六角，七角啊，六角和七角是他的固定网角，他这个是接地的，然后一角是 vcc， 你看到没有？是电眼，然后二角，三角呢是插温线， 二角和三角是长一下，所以这里是要走插分的。三键之后呢啊，又到这一个七键啊，这个七键是什么呢？你可以去输入他这个七键的啊，他的一个名称啊，他是相当于是一个立 过期啊，或者是什么之类的，你不清楚的话就输入他这个型号，然后打开网站去搜索一下， 我们打开这个网站之后，你看可以啊，看到他这个器件啊，你看上面有很多，看到没？嗯，假如你他这里没有，你看他这个首页上面有没有写，如果没写的话，咱们再来去 进入他的骑电手车去看一下啊，他是静电保护器，看到没有，所以我们基本上也不需要再去进入去看了，他上面都有一些关键词，看到没有静电保护器， 他的作用是黄金店啊，这个啊，所以说这个黄金店就是对这个作者 进行一个防静电。之后呢，再到这个芯片啊，对吧？到这个芯片然后呢芯片之后呢？这里啊，他又有一对超 线，看到没？一对超人线从这里过来到这个芯片，然后再从这个芯片再出去， 这一路看没 usb 杠 n 杠 p， 他也是差分线，然后这个也是一样杠 n 杠 p 啊，他的广角的名称呢？是杠 p 杠 m， 他也是叉分。这里从这里过来哈，所以你要了解这个芯片是什么作用，还是一样，你把这个型号呢输入一下， 然后在网络上面去搜索一下啊，在在网站上面搜索一下，我们再打开网上再输入他的型号 啊，同样他也会出现这个型号，他的一些关键词啊，这个芯片是实验什么功能的好，我们来往下看啊，很多都是广告哈，那你也可以不用去管他，你看我们来看一下他有没有描述的啊，有 描述了咱们就最好了啊，如果没有的话，我们再进入他手册去看一下这个，哎，感觉好像没有哈，对吧？就这个期间的 啊，这里是啊，消那个卖芯片的，但是呢，他这个型号他这里好像没有写啊。啊？没有写的话，你在文库这里面也搜一下看一下， 哎，都没有，对不对？没有游戏的话，可能是他还没有完全公开的啊，或者是型号可能不太对之类的哈，这个倒是没关系的，那我们再再重新再搜一下，加个 pdf 看一下。 ok， 今晚找到了，这里，这里摆着文坤，看到没？在这里，我加了一个 pdf 之后这里有了。好，那下面 都啊没有了，就只有这两个哈，我们来看一下，一个是文档之家，一个是百度文库，我们进入百度文度看一下它上面呢。啊，这个是啊 啊，相同的啊，就是厂家是相同的，但是这个东西都没关系的，你去描述是看什么？看他前面是什么什么意思，对吧？低压的啊，两个端口的，一个高速 usb 二点零啊，一个一个 svs 就开关的意思吗？啊？就是 他一路进来之后他会有两路啊，接到两路的 usb 出气啊，这里啊，然后这这全是英文的啊，英文的话其实你就是 去翻译一下就知道了啊，其实我们去了解也就看他最前面的这些，他的一个特征，还有一个他的一个主要的一个描述，就这个啊，就啊一路进来之后他扩成两 啊，就相当于哈伯一样的一个一个意思了啊，这个啊，大概大概知道一下就可以了，你要深入去了解的话啊，就把这翻译出来就知道了，因为这里没有，刚好没有中文，那就只能是英文把它翻译出来就行了啊，大概也就知道一下就可以了哈，所以说这一个我们在摆放的时候， 这个靠近坐着坐着之后呢，就到这个芯片，然后接下来就到另外这一个芯片，对不对？摆放的时候我们顺序大概就这样子了， 所以说我们接下来就来摆放的就是这一个模块啊，所以说首先呢，你要把那个黄金店的那期间找到，那么我们怎么样 快速的去把这个 usb 磨坏给他，不仅能给他做出来呢？好呃，刚刚给大家就讲了一个基本的一个一个电路的一个流， 你看我们都是讲的是什么，都是以这一对差分为主啊，讲他这一对传为主，他的一个输入和输出这里一进一出， 然后其他就是围着这个芯片来去摆放的，看到没有？围着芯片来去摆放，然后芯片这里出来之后呢，他又出来了好多对插温线， 一对两对，三对四对看没？就是这个芯片也是类似于 usb。 哈宝，就是一个 usb 接口，进来之后呢，他会扩成啊，四个接口 啊，就像哈宝一样嘛，大家有用过呢 usb 哈宝的话，你就知道，有时候你的电脑 usb 口不够用的时候，可能会用一个哈宝来扩展，多多好几路啊，他其实也就是一个哈宝的一个功能啊，所以说我们在摆放的时候呢啊，我们大概也就啊， 大概也是知道他是怎么去摆的了，那 ok 呢，接下来我们用软件的界面啊，来去讲一下这一块的一个布局，那么我们要去摆放的布局就是这一个部分， usb 的这一部分啊，其他的先不用管他， ok 啊，大家搞清楚我们要做的任务哈，我们要做就这一块的一个布局。好，那么我们就利用软件的功能来去实现这一块的布局，我们可以把整板你看飞向很多嘛，对不对？第一步我们把整板的飞线全部关掉， 第二步我们只留下 usb 的这一部分，就是我们要做布局的这一部分的飞线就可以了。 ok， 所以接下来我们来一起把它关掉，查看网络，然后呢这默认这里我们把它关掉，你看没有了， 整版的飞线都没有了，接下来我们打开啊，我们这个模块，我们要去做布局的这一部分的飞线。好，我们从 usb 的这个座子入口入手 usb， 一个是 d 对不对？另外一个是电眼， 这个是电眼一角是电眼这里，然后这个是新号。好， 我们把信号打开，打开，怎么打开呢？在 pb 空白的地方，单击右键选择网络，然后选用它， 马上右键查看网络，然后把这两个网络调出来，加到这个右侧的查看列表里面。之后呢，我们全部选中，把它飞向打开，你看到没有？这里就有两根飞线带着你， 告诉你啊，这两根灰线跟谁有关系？你看跟这两个芯片有关系吗？看到没有，灰线在这里，所以我们把这两个芯片移下来。好啊，同样你也可以把整个磨坏的这个器件先挪下来，先放下面啊，这样就不会太远了 啊，你把它移到下面来， 你看我们这里怎么摆呢？ 首先这一对超人线，你看嘛，他要经过这个力波静电保护器对不对？然后再照这个芯片对不对？他也是超温线，所以说你把这个线 看没这样是不是很顺啊？过来了，对吧？所以这一对长枪就搞定了。接下来呢，我们再来看一下 啊，然后这个保护器的话，除了 d， 然后这边是空了，所以说不用管了，我们就来看一下下面这个芯片，这个芯片呢，又有一对插分在这里，对不对？所以我们把这一对插分也给他打开。好，这一对插分也给他打开， 然后这对超人是接到这个连接器这里来的，所以你不用管他。好，那再来继续开其他的网络， 这里还有两个网络，对不对？这里是个电源，对吧？这也是 usb otg 的一个信号啊，或者是电源。好，那我们把看到电源的话， 你就把它加一个颜色，你只要看到电影，你就给他加一个颜色。 好， otg， 你不确定是不是电源的话， 你先给他把他的飞线给他打开，先，等会再来定，然后这里呢还有两个信号，你也把他的飞线打开，这样的话，我们就是纯粹的利用软件的这个飞线的功能来确定你的所有的器件，你看吧，这一对 是接到这个大 ac， 然后这一对呢是接到底下那个插座那里去的，对吧？好，然后还有一个呢是接到这里来，好，接到这里 啊，另外一个也是只要这个坐着这里来，那我们先不管他，我们先把这里移过来， 对，移过来这里是给他立拨了，所以说你靠近他的这个管角，然后这个芯片放哪里啊？ 他跟上面要连接，跟这里也要连接，对不对？他就跟这两个有关系的。好，那到底是放上面呢？还是放下面呢？这里啊，你不确定，跟原理图对照一下看一下，看吧， 这是一个电阻，他是接到这里来的，所以他就靠近这里，靠近这个座子的，这个座子呢是在上面，所以他靠过来， ok， 搞定好，然后接下来就这一对线，他要接到这个大 ac， 我们把这个大 ac 也移进来，把它移过来，移进来这里， 对吧？找个地方放一下啊，比如放在这里吧， 这一对象从这里过来啊， ok 啦，那接下来就大爱奇的事情了，对不对？好，那接下来我们把这个大爱奇的飞象也给他打开，我们一个 这个来了啊，你比如说这一边，我们先把这一边的飞线打开，右键选择网络，全部选中他右键，然后查看网络四个信号，你把它打开 好，打开之后你看所有有关系的，他就有飞象嘛，看吧，这个也有飞象，这个也有飞象，看到没？总共这四个气象在这里 好，有电阻啊，有电容，我们把它移过来，好，这里还有这个是晶体，对不对？然后晶体前面还有电容，所以我们把它移过来，好，这边也是一样，再把它移进来。 好，接下来是你的晶体，晶体你放这个地方吗？假如放这里好，那我们就找个地方，然后如果只是离他太近，那么我们整体 再把它下移，因为他那边晶体啊，太靠近那个坐着了，我们把它移下来一点，好，移下来一点，这样就不会那么近了哈，我们把移下来，然后这里还有两个电容啊，对不对？那挨得太近的话，我们把它移一下，这边也是一样移过来。 好，接下来再开这一边，还是一样右键选择网络，把这一块的飞线也给他打开， 好，全部要打开好，这个空了就不用打开了这里。然后呢？有一个是好几个角都有了哈，好几个角都有了，他有，他有可能是电眼线。 嗯，到时候你不确定的话，你先啊把它打开了，到时候我们再来，最终再来做二次确认。我们现在先把这个信号打开，我们先把他周边的气垫给他摆一下，这个也 也是一样啊，所以在这个过程中我是没有去看图纸的，对不对？好，你看他跟他有关系的，这节期间在这里， 他骑到外面去，就先不用管他了哈。后面一个两个，三个啊，我们就放在这个位置，好，三个电阻靠过来好搞定。那么接下来他周边的电路还有哪一些啊？也就只有这些电容而已嘛，对吧？其他没有了， 所以这些电容呢？他是汽油电容，汽油电容要怎么摆呢？我们靠近 ic 的电源广角，对吧？每个靠一个，这个也是一样靠过来， 因为我们这个板已经说了不能放背面，期间不能放背面，所以只能放正面，所以咱们就只能是全部放正面。靠近 ic 的电眼墙角， 每个电源管角呢，我们给大家放一个电容。好，这边也是一样 好。还有一个，那就放在这个位置，那刚好是卡在这里面，那就把它稍微移开一点这个距离，然后有一个大电容就放在他四周就可以了。大电容放在他四周，所以我们找到地方啊，那就放这里吧。啊，放在他四周 啊，你看，那么我们这一个模块很快就摆好了，对不对？这个时候我们也不需要看眼里图，我们唯一看眼里图就是说去确定一下这个电阻啊，或者是这个电容到底是靠近这个 作者呢，还是靠近这个 ic 啊？只是看了一下这个这一个期间的原理图，其他的我们都不需要去看嘛，对不对？哎，很快就可以把这个线连起来， 也不是说把相连起来，是说把期间摆好了，嗯，那么这一个 usb 模块就搞定了，对不对？所以我们要了解一下 usb 模块他有哪些重要的信号， 然后要怎么处理。那我们去布局也是一样，根据重要的信号先把它啊兼顾好啊，走向要顺嘛，要短嘛，对不对？所以我们在摆的时候，你看该短了，我们要短，然后呢，这边又再从这里过来看吧，直到这里来，所以我这里我们在布局的时候其实都会有 把这个通道给他一流。好，你看我这里一流的一个通道给他看看，从这边过来好一流的一个通道给他 啊，这个是也是超分线嘛？我这里只是想大概把这个通道给你走出来看没，就是我们已经是预留好的在布局的时候啊，然后你看 电源从这里走看没啊？如果你不确定的话，你就像我这样，先把这个线先移步出来啊，先把它连上啊，来评估一下你的布局是不是顺畅的啊，是不是最优的啊，那这样这个模块就搞定了，那这里呢？这两个线到哪里去啊？我们也是一样，把它高亮出来， 把拉菲线给他高亮一下，看一下效果看没？他是交这里来的，所以这两根线是交这里来看，没给他接上，他是插分线来的哈，我这里只是没有设插分啊，只是当时给你把这个路给你走一下 啊，大概就是把这个一步向给走一下喽。啊，就这个 好，到时再这四人插完线再推一下，看到没？这线走线就非常 顺的这里，然后这里是交叉，看到没？这里跟这里是交叉，这是没办法了啊，因为那除非是你把这里的线从这里绕过来，他就不交叉，看到没有？好，你看可以绕吗？可以，那我们就绕过来，绕过来之后你看他这个线就不会被他挡住啦。 啊？这里调一下，然后这里空间有点小，那你就是在这里再拐一下喽，就在这个地方再拐一下， 那么接下来你这个线就不会挡住了好吗？直接就可以走过去了，走过去这个座子这边对不对啊？这个就是咱们不急的时候啊，去预留出来一个通道 啊，这样的话我们就利用这个软件的这个飞线就可以快速的去完成这一个模块的一个布线。
16:28查看AI文稿AI文稿哟，大家好，我是金米老师啊，欢迎今天来到我们的直播间，今天的主题呢是 p c b 拼版以及工艺编的设计要求， 那么我们为什么要去做拼板呢啊，我们要知道拼板的演绎是什么，通常呢我们拼板呢主要是为了提高我们的生产效率以及节约成本， 所以呢我们呢会去做平板设计啊，平板设计的话，一个是在 p b 加工的时候呢，我们这个板材呢 不会浪费，特别是一些板子比较小或者是异形孔，没办法满足 s n d 的上榜要求的时候， 这个时候我们就要去进行这个拼板，同时呢我们把很多小板拼在一起之后，你在做 smt 生产的时候呢，也可以啊，同时呢把很多的板啊，通过机器去把物料全部打到我们的板子上面去，这样呢啊，我们的 咱们产品的这个直通力啊，跟这个生产的效率啊就会大大的一个提高啊，所以这就是我们为什么要去拼版的一个原因。那么啊我在这里呢列了几个啊，这几个都会影响到你的生产的效率的 啊，一个是说平板啊，你的尺板子尺寸比较小的情况下啊，你没有平板，那么就没办法啊，用机器去大批量的生产会增加人力成本啊。第二个呢就工艺边啊，你在设计 的拼板的时候呢啊，你的板边五毫米的漆内有燃气件，但是呢没有设计工艺边，所以呢他也会增加啊，你的制剂的成本啊。另一个就是你的工艺边设计错误了啊，不是设计在短边的， 应该是设计在墙边啊，所以说这样呢，会导致你的板过炉之后呢， p v b 容易翘起 啊，第三点就麦克点啊，你榜上没有麦克点或者是麦克点设计不良，没有房贷啊，都会出问题。 第四个呢，就是你的器件之间的间距太近了，太小了，器件呢布局不合理， 这样呢，会导致很多的这种啊，钱币效应啊，或者是你过炉的时候呢，你的器件 会飞料啊，阴影效应啊，包括你的波纹焊，没办法焊接的这些情况，所以呢，这些问题呢，在我们接下来呢都会有一个详细的一个描述，所以呢，我们在设计 p b 的时候，一定要 有这样的一些啊，拼版的意思，工艺的意思，这样可以大大的提升你的生产效率，降低成本，更重要的是你的质量也会更上一个台阶。好，所以说我们拼版的目的就是为了满足设备的生产能力，提高生产效率。 什么时候需要拼版呢啊，这里要给大家写一个要求，就是我们的单元版的尺寸啊，扔一边小于等于啊，五公分乘五公分，五十毫米吧，乘五十毫米啊，需要拼版啊，另外你的这 这个单板的这个接口的位置啊啊，以及你的这个大小啊，单板的厚度啊等等啊，这些因素啊，都会来决定你的拼板方式啊，比如我们拼板方式有微卡， 有邮票孔啊等等啊，所以这些都是根据你的这些情况来去啊拼的。那么拼版的尺寸要求呢，最小呢是五十五 毫米乘五十五毫米，最大的话就是七百毫米乘以六百毫米，这是他的一个尺寸要求。那么拼盘的尺寸呢，我们要拼出来的话，最适合于 smt 机器生产的一个尺寸。是 啊，一百五十乘一百五十或者是两百乘以两百毫米啊，这个是最优的啊，最佳的。所以呢，你在拼马的时候要考虑到很多画面，一个是单板的厚度啊，基材你越薄了，孔啊，你可能会觉得 啊，会稍微啊，就不要叠那么多了啊，因为你薄了板叠的太多了哈，拼的太多了就容易 变形对不对啊，如果板子比较小的话，那么你就是要叠多一点啊，这边都是，嗯，具体的案例呢，我们就具体分析了啊，这些是一些呃，规范性的一些要求啊，大家去做拼板的时候呢，肯定是要一记这些 啊，板材的一些规格啊啊等等啊，来去设计的，所以说这几页 ppt 呢，大家也，嗯，不需要去记得太多哈， 你有需要这几页 ppt， 老师都可以发给你啊，这样呢，你在后续在做平板的时候有一个理论，有一个数据来支撑你的平板。 好，这个是我们常见的一些拼板方式。好，第一个拼板呢，你看我们是板与板之间啊，他是要洗空对吧？洗空两毫米，然后做了二十 pin 啊， 十乘二嘛，对不对？所以说这一个啊，拼版的时候呢，就是针对这种长方形的小版啊，去去做了啊，这个这个是零度拼版，就是它的一个角度啊，啊，去去，就是大家都是同一个角度，所有的版都是同一个角度，这样子去零度去拼版的，这里 好，第二个图呢，就是零度和一百八十度，就是另外一边的拼板方式呢，跟他是呃，翻转了一个一百八十度啊，你会看到哈金手指，这个在左侧，然后这个在右侧，他是另外一侧，是翻转。 一百八十度啊，这种平板也是一样啊，中间呢，我们也是给他洗空啊，然后呢加工一边啊，加 mark 点加定位孔， 好。第三种呢是我们叫阴阳拼板，阴阳拼板什么意思呢？就是啊，比如说我们左侧的是 p c b 的正面， 然后右侧呢，我们是把他的背面啊转一个方向啊，让他这样子来去拼 啊。这个到底是零度和一百八十度还是选择阴阳拼吗？这个是啊，没有一成不变的规则，只要是取决取决于你 单板的一些具体的一些情况了，这个到时就具体案例具体分析喽啊，其实每一种他都有他存在的那个条件啊，大家就根据这个具体的案例具体分析 啊，这个是大家让大家了解一下啊，常见的一些拼版的一些方式。好，我们拼完版之后呢，还要去做工艺编，对吧？工艺编，因为我们要呃去 哎，过回流汗也好啊，崩焊也好，崩焊就不用说了，他肯定要有，要有夹边，对不对？传他，他有个传送边，我们说这叫传送边，他有要夹住你的这个 啊，这个板的长边，然后送到你的波纹焊，你用波纹炉上面去过炉，那你的，嗯， 这些设计的工艺编的设计什么？就是我们有时候是一些异形版啊，异形版，你异形版的话我们需要用夹剂啊，夹去去夹住你这个这个板啊，去，比如说你要去擦料也好啊，或者是等等啊这些方式， 所以这个是要预留这个传送边，所以说要预留传送边他是取决于什么？就是你绑上的绑内的器件在布局的时候啊，你绑边 不足五毫米，那这个时候就要加工一边啊，如果是你板边能够预留出来五毫米的话，那么你可能就不用加工一边了啊，这个是看你的布局的这个情况啊，这个是工艺边的一个，他的一个具体的一个要求了啊。好，然后其他是 mac 点 那个点呢啊？我们最好呢一个版啊，每一个单版最好有三个啊，正面有三个，如果背面也有七件的话，那么背面也是需要三个那个点啊，然后呢，有整版的那个点啊，就是拼版后的 啊，就是平板厚的一个 mark 点啊，然后呢，为什么是做三个不做四个呢啊？有没有同学知道为什么要不做四个？那是因为我们要做一些防呆的设计 啊，所以我们做三个啊，三个的板反过来是对不上的啊，这个也是一个防扎的一个设计好，然后呢七键的麦克点呢？一般呢，我们是针对 间隙比较小的连线，比如说它的 pitch 小于零点六五毫米的 b j， 或者是啊， pitch 小于等于零点五的 q f n 或者 q f p 啊，在 pitch 这里少写了一个 t 哈， p i t c h 啊，大家注意一下就可以了。好，所以说在这些器件它的对角哈，要有两个局部的那个点 啊，但是不一定要正对角啊，就是差不多对角的位置就可以了啊。这个是是大家在做这种拼板啊，在这种设计的时候要要要注意的一个 就是你的尺寸太小的话，一定要注意拼板，第二个拼板的时候呢，还需要加上工艺边。第三点， 你的单板需要有设计 mark 点，如果你平板啊，你平板也需要加 mark 点，在平板上面的工艺边要加 mark 点。 好，就是这三个点的一个要求啊，所以说我们在 p c b 在布局的时候，这里面就是一些注意事项。首先呢，燃气件对不对，距离板边要大于五毫米，这样的话你就可以省下工艺边的这个费用嘛，对吧？然后贴片期间和插件期间距离要大 大于等于三毫米，这个是指他焊盘与焊盘之间的这个边缘啊，然后这是一些啊，重量比较大的器件，尽量放在中间，绑在中间啊，对不对？然后体积较大的啊，表贴的器件，比如电杆啊 啊，一些贴片的啊，锂电的电容啊，要放在啊一面啊，这样呢，你再过会流汗的时候，燃气件才不会脱落，对吧？另外一个可调燃气件对吧，一些电位器啊， 呃，变电容啊，跳线等等，你要便于调试啊，也是一样放在正面，然后背面尽量就不要放一些啊，比较大的啊，比较重量比较比较大的一些，呃， bj 器件 啊，然后 bj 周围的尽量的三毫米到五毫米之内呢，不要放元气件啊，这种看产品了，有些产品，嗯，比较高密度的， 比如像手机啊，运动手表啊等等这种智能穿戴型的，可能就是做不到五毫米，也做不到三毫米，那就至少说是零点五毫米或者是一毫米啊，这个是看情况吧，好不好，哎，我们说这个距离最好是大一点点。好， 那接下来你看，这是 pb 设计一些不良的案例啊，比如说有工艺编和没工工艺编，对不对？没工艺编，那么你是需要去制作这个夹剂啊，制作夹剂的费用其实比你加工艺编的费用要高得多， 同时呢生产效率也会比较低啊，所以说你的这个生产效率低的话，你很多时候呢，就需要手工去焊接或者是换气件，这个时候呢，就是胶漆，肯定是啊，会延长的，然后这个是工艺边设计不良，看嘛，工艺边设计到这边你就 分板的时候没有分啊，对不对？因为你这里啊，所以说要留在左右两边啊，这里也是一样啊，这里没有中间的，没有问留着微卡线啊，所以这也是有问题的啊，这常见的一些平板的不良啊，这个是很多设计师啊， 他没有这种工基本的这种工艺意识，然后知识，所以说从才容易犯错啊。这个是 mac 点设计不良啊， mac 点这个 mac 点，为什么说他设计不了啊？这个 y 什么意思呢？ y 呢？就是绑边， mac 点离绑边的这个距离看到没有？这里 这里它的距离跟它这个距离啊，这个是 y， 这个是 y e， 对不对？好，然后这个 s 跟这个 s e， 你看它这里是不对称的，这里 不对称的话，你看这里要怎么改呢？我们呢把它改，因为他这里是房贷，设计是没问题，因为他这里只有三个定位孔吗？对不对？所以呢，房贷是没问题的，但是呢，你的慢点设计的时候不对称， 所以这里出问题啊。其实啊，这里的文字写的比较文绉绉哈，其实说白了就是你的麦克点离这个板边距离多少， 这边也是一样，大家一样，然后呢，离这边的边缘的距离是多少？也是一样，比如说离这边距离，比如说八毫米，那这里也是八毫米，这里也是八毫米，这边也是一样，八毫米。 如果是离他的这上下的这个边，比如说离这边是二点五毫米，那么上上面也是一样，全都是一样的啊，这样的话啊，我们在这个进版的时候，就是把这个版啊放进去机器啊，去打件的时候呢，你就 不需要去考虑你的进版方向啊，这样的话，你的贴片的时候就不会啊，不会打偏了。器件啊，这个是要注意的啊，所以大家在做这种 零度和一百八十度啊，这种反过来组合拼法的时候呢，你的对角的 mac 点的位置一定要往前一致，就是两个 mac 点对角，所以这也是说明了 我们为什么会有这样一个零度和一百八十度拼板的方式，就是你的板无论怎么放， 你只要 mate 点设计合理，你的板怎么放，往哪个方向放器件都不会打错，对不对？这样的话你生产功能就很方便了，就是随便把它摆进去就可以了啊，你只要啊按照 这个方向来摆，基本上器件机器在打器件，在贴器件的时候呢，他就不会啊，打反了啊，这个是这种为什么会有这种方式拼板的原因 啊？这个都不连，这个是什么呢？对吧？这个也是一样，看没没有对称，这里这里又对称了，为什么这里是阴阳拼板，阴阳拼板不能对称，明白？没有 零度和一百八十度拼板呢，就要对称，但是阴阳拼板一定不能对称，所以剪破了就很简单了 啊，没人讲破，没人教你的话，很容易，大家很容易出现这种问题，特别是第一次做阴阳拼板的同学，一定会出问题啊，这是燃气件，不集不合理， 这个是他的这种插件的器件啊，弯针的时候旁边还有大量的这个 s n t 的器件啊，就距离的问题啊，这边也是一样啊，有距离的问题啊，距离太小了，所以导致这里啊，导致这里的贴片的时候呢，会飞掉啊等等， 所以呢，这里都要改善啊，这里也是一样，这里是小板啊，小板，这个小板呢，嗯，你看在做的时候，这个是没有拼板哎，这个时候哎，他就你看 做出来的方式啊，第一个精度不够对吧？印刷的时候啊，精度不够，所以做出来的效果也比较差，然后每一块板都要去放到这个夹记里面，这是小圆板 想法，这下面呢是什么？是做了一个夹记，做了一个字记啊，做了一个字记，所以效率就很很低了啊，所以说最好一定要拼吧， 哎，以上来给大家分享的就是啊，告诉大家为什么要去做拼板以及拼板的一些方式，还有呢一些啊 成功的案例，还有一些失败的案例，也是想让大家呢啊，去理解和吸收这个 p b 的拼码知识以及公益知识啊，能够提升你的产品设计品质。 好，接下来呢我们就通过 p c b 的方式给大家来一期介绍一下常见的拼板方式。
00:49

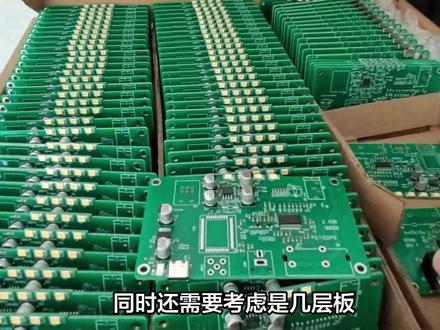

02:13查看AI文稿AI文稿对于电子硬件开发人员来说，不过是使用什么开发软件， pads、 ad 等等，那都是离不开 pcb 布局布线的，并且这两者也是有顺序的， 好的布局开端可以为布线节省大量的时间。 p c b 布局设计的电路板制作过程中一个关键的步骤， 合理的 pcb 布局有利于控制生产成本，保证整体的可靠性。相反，如果 pcb 布局不是很合理的话，会使得 pcb 功能受限，有的时候虽然功能都有，但是不稳定，有时或者各个极端条件下会引起电路故障等等各种问题。 pcb 布局设计需要考虑的主要因素，裸板尺寸与形状，也就是板子的外形，这些首先需要设计好的东西，毕竟所有的元器件都要放在这个形状里面，同时还需要考虑是几层板。对于某 些设计可能没有足够的空间进行设计，就需要考虑使用多层或者 h d i 设计。至于 p c b。 的形状，大部分情况都是矩形的，但也有一些产品需要使用不同规则形状的 p c b 板。在实际设计设计中， 多层 p c b 可以做出更复杂设计的 p c b 板，带来更丰富的功能，但也会进一步增加生产成本，所以这些都是要在设计之初就要定下来的 材料与组件，对于这一块就是旧中焊接贴片到 p c b 板上的元器件，在设计时要考虑所要用到的材料在市场上是否流通以及稳定性。 不过对于这个一般公司里面会有一些原始的元器件进行选择，优先考虑公司已经有的元器件，对于其他新家或者暂时没有的元器件，就需要寻找相关的元器件替代了。元件放 放置对于这一块是 pcb 布局的关键，因为 pcb 布局就是设计各个原件到底是放在哪里比较好，设计时需要考虑原器件放置的顺序，一般的放置顺序会是连接器、 电源电路、高速电路、关键电路，最后是其他组件。同时需要考虑到 p、 c、 b 的不良散热会降低性能，所以在设计时要衡量哪些元器件的散热量最大。关键器件远离高热元器件，如果同时有多个高热的元器件，则要分散摆放，不能集中在一个位置。
44山羊硬件Time- 02:28查看AI文稿AI文稿
我们的元气件的 c 一封装应该如何去制作？这一块 c 一封装如何去制作呢？这里呢我们分了几个方法来讲，首先呢就是我们 们用手动去制作这个 c e 封装啊，然后呢我们这一块呢会用手动去制作这个封装之后这里面呢我们的软件它是有一个这个封装向导，这个封装向导呢就可以快速的去创建这个封装 啊，就可以呢节约我们在设计的时间，可以节约。然后这一块呢就是那我们在制作这个 c e 风 装，它的一个步骤呢就分了两步，第一步呢我们绘制这个外形，第二步呢就是这个电器参数的时候，那么这个原理图的 c e 封装我们要绘制哪些呢？首先呢我们先从这个软件呢进入到这个原件的编辑器里面，进入到这个原件编辑 器这一块呢就是我们接下来要在软件里面去绘制我们所需要的这些 ce 风装，这些原原理图的这些逻辑符号，我们就以这个 ic 为例啊，如何去制作它 先呢我们进入到这个原件编辑器里，然后在这个菜单栏呢，这一块是有一个编辑图形的这样的一个按钮，我们可以呢啊从这个编辑图形进入到我们要绘制的这个封装里面，首先呢我们先 创建这样的一个分装，进入到这个界面这一部分，这几个文字的一个含义呢对应的就是，呃，首先第一个这个是我们的原 文件的一个编号，原件编号，然后第二部分这个是我们的原件名称，这一块呢是我们还要编辑的一些信息，比如这一个标签，哦，这里呢他放了两号，这个就是我们的一些文字信息了。那 这一块呢我们要在这个界面呢去绘制我们需要的第一封装。刚刚这里呢我们讲到了这个封装 的一个绘制呢，是分了两个步骤。第一个步骤呢就是编辑这个外形，编辑这个外形，对呢就是我们需要将啊这个 ic 他的一个形状的部分呢给他绘制出来。然后呢这个形状以及他这一块的一些。呃， 我们的一些电器属性，包括他有多少个银角，包括他这一块的银角个数，以及他这些银角的一个编号的顺序，以及他的这个银角他的一个功能名称。这一块呢都是我们需要给他绘制出来的，这个是重点。 那么根据这两个步骤呢，这一块呢我们通过这个软件来进行绘制。

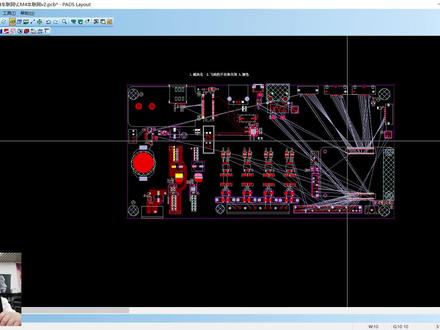

17:42查看AI文稿AI文稿接下来我们讲一下这三面啊，这三面三个座子的一个布线，这里有三个座子，这三个座子呢，都是插分线哈，这里全都是插分队，所以说你要来走这里插分这些走线。 走线之前大家还记得大家第一次练习的时候呢，不是有 横着走一层，竖着走一层对不对？所有的板都是一样，这个板也是一样，所以说你往上走了线，你现在就要考虑好走顶层还是走底层。 那我们肯定优先走顶层嘛，所以我这里所有的线都是走顶层上去的，这里所有的线都是走顶层上去 这里，但是这里线都是长纹线，所以长纹线的话，我们就要在路特里面去走啊，所以我骑到了路特里面去走这个长纹线，我 现在切过去啊，我现在切过去要等待一下。好，我们切过来之后呢，我们来走这个线，所以要设置长安队，对不对？所以又有一个知识点要设置长安队，对吧？设置长安很简单啦， 右键选择网络，选中这两两个网络是插分队的，按住 ctrl 键选中他右键，然后就可以建立成网络吧，对不对？好，那你不知，有些人就说我不知道他是插荤呢， 对不对？那老师现在告诉你了，他是查分线啊，还有一个就是干恩，干批的是查分，你现在不知道是查分，没有关系，一点都不影响。没关系的 啊，但是你要知道插温线怎么走，你不是插温，你将来画板的时候呢， 印象会告诉你，哎，我这里有插温线啊，有几对，老师也会告诉你有几对插温线，然后呢？你学习到后期，你基本上一看你也就知道是插温线了啊，插温线他是干，恩，干批或者是干，还有正和负，那都是插温线，还有一些特殊的作者 模块，他是长方向，比如 hdmi， 坐着啊， usb 啊，碗口啊啊，你等到你见多了啊，其实你就知道现在不知道很正常 啊，不要着急啊，那只要是长方向，你只需要会测长方向就好了。现在我是把它切换到撸特，那么我养你图呢？ 我们去可以跟撸特来交付，我现在点他，再次点他，这是其他交付，然后点这个图标，就是原理图跟撸特来交付。那我们我来点一下这个坐着，右键选择元气键点他原理图，这里高亮看没？在这里， 这是 hbmi 的座子，所以这里是插队干按干皮，看到没？第二干按干皮，第一干按干皮，所以这里呢是四对长线，我们要设置长线右键，选择网络框，选他右键。 哎，不用选中他之后回到这个路特里面来看看他就会高亮，然后在这个路特里面点右键，他在长着，在对话框里面我们就可以建立超人网络。 好，一对好，同样的你也可以把界面啊，一左一右，对吧？一左一右直接选中之后呢 啊，一左一右之后，你直接选中之后，这里就会高亮了，然后就直接就可以建立成网络了啊，你一左一右这样放一下就好了啊，界面也可以不用拉到最大了，这里拿右键啊，再建立成网络。那么你 你知道了之后，比如说像我一样，我现在知道了啊，或者老师告诉你了，那我就不用去看他了，我就直接选中网络，直接射啊，长安队好，这这一个模块做好了再做这个也是一样，右键选择网络，选中他，按住 ctrl 选中他，然后马上右键建立成网络。 这里也是一样啊，所以我这样演示就是说怎么样去建立长安网络，怎么建立长安。对，长安网络好，这个也是一样，选中他，按住 ctrl 选中他，建立长安网络，这个也是一样。 好，建好了四对，那还有这个作者，我们也把它建一下好，选中他，右建 建立，选中他，右键建立 啊，你不会这样，没关系，我现在已经教你了，所以你要做的事情呢，就是把这 哥见好了又删掉，见好了又删掉。练他个十遍，五十遍，你熟的不得了，知道没有？所以你不要对这东西不要 觉得压力太大，没有什么了，你现在目前把操作练到非常的熟，行云流水就 ok 了啊。所以说你的专练他们现在设置练他个五十遍，你熟的不得了 啊，不会有问题的。设好之后在哪里呢？我们要打开这个项目浏览器，然后在这个项目浏览器里面有个网络对象，这里有个超人队， 然后把所有的长安队给他设一个规则，选用他啊，这里被我帅帅的这个头像挡住了，所以，呃，你们没头像就可以选中了，那我这里就先选择一部分吧。啊，这里啊，我想用这两个坐着的这里啊，算了，那我知道了 的话就选择右键，我来选这里，右键框选他，再来选这里也是一样啊，也来框选他。这边也是一样啊，右键也来框选他，别想错喽。好，全部想想中了，但是呢， 进入这个特性看吧，改不了，所以还是只能在这里想，明白吗？啊，算了，我就想着这些好了，下面不想了，然后右键特性看吧， 在这里面列表之后选中他，我这个时候是按了一个系统键就选中第一对，在选最下面了， 对吧？在这个过程中我是按住系的键了，这样就可以把它前显，前显之后就右键进入特性来修改他的这个线方向器啊，就是比如说我朝人线要走多出了 啊，比如说相框，比如说五点五啊，比如间距是五面啊，这，这是一个规则了啊，这规则老师会告诉你啊，我，我是想用这个规则先用，然后我是五点五六米啊，规则老师会告诉你的，这个是相框，这个相机好，然后就确定可以了。 好，接下来我们来走线，走这里的线，那我把这个界面就可以关掉了啊，不要影响我来走这里的线，我们说了走顶层，那就开始走喽，这里啊啊，走，我们一个一个坐着来走了，从这个开始也可以，从这里开始也可以啊，都没问题，看你的习惯。 好，那我从这边走啊，你看一下走之前呢，先观察一下。我要从这边开始走呢，还是从这边开始走啊，你看这里看起来是顺的吗？对不对？ 顺着就好走了，来，我们来走线，走线怎么走呢？你可以先选中他进入走向命令，也可以按先按走向命令啊，再来选他啊，两个都可以啊，两个两个都给大家演示一下，右键选择 胃部的线和管角，因为这是属于管角，选动他，然后右键交互是布线快捷键做 f 三好走出一对插根线。看到没有？走插根线的时候呢，我们把格点设为零 走超温线隔点都要设为零而走起来更顺滑一点。所以输入机零 机控个零回车啊。隔点设为零看走起来就很顺滑啊。然后再把接上拉过来。要接 接上看到没有双击他自动会完成好再来走第二组 往下走，在这里要拐弯的地方点一下鼠标左键确定一下让他拐弯。你不要直接这样子 知道没有这样子就推乱了。所以说我们就在这里要拐弯地方点一下鼠标左键确定一下看到没有啊他那走好了线他就不会动了知道吗？ 接下来再往这边走也是一样好走到这里来时候呢你也可以再先点一下鼠标左键确定一下然后再再双击。也可以啊，你看不小心被我拐了一下 接不上了怎么办。按下后退接返回一下在这里双击接上好了。那我从这边走上去也是一样走跟着他一起走然后一起走好看一点对不对？好 从这里过来双击。哎，双击不听话了不让我走看到没对不对？不让我走怎么办。我可以右键单独走。 右键单独走向你不让我一起走我就一根一根走你看走出来很丑吗对不对。那我就修一下。修下是命令什么啦。谢的加 s。 所以我这里随意选择选用这倒角的地方焦点的地方。系的 js 就右键吗？拉伸看没拉一下右键拉伸拉一下。嗯好啦。啊那我从这边开始走喽看到没 再走过来你要走的事情就是嘛把它走好看一点。好接上搞定。那继续走这里还有看没我们往下走，走过来的时候你看 他走到下面来看没？所以你走不过来吗？除非你是这样走，但这样走的话会把这一把线挡住了吗？对不对？我不可能为了一根线挡住一把线， 所以怎么办？打你的孔，这里打孔， f 四嘛，在这里要打孔，点下鼠标走向 f 四，打孔，接过来。来 打孔，打里面也可以，打外面也可以，看你了自己喽啊，你要打这里，那就直接在这里打孔，接上搞定，接下来再继续连这里啊。好，所以你要做的事情呢，就是把这些拉线的操作啦， 练到行云流水就 ok 了，所以也很好练哈。你们之所以走线速度很慢，走的很别扭，就是因为练的太少。为什么说练的太少了？你不用走多了，就把 这个坐姿啊，练他一百遍，从早上练到晚上，练到吐为止。你的速度绝对是提上来的 啊。前面呢，你们一定是练速度的啊，但是你们不练，这速度永远提不上来的。然后这个是电源啊，电源，你看电源跟他不是交叉了吗？对不对？所以我交叉，我从里面走。那他是电源就要加粗喽啊，所以我把它加粗一点，从这里接过来， 好，那这根线歪了怎么办呢？用线水浅的选中它，然后线的加 s 推一下，漂亮了，好，这个也是一样，往下走，这里好，继续走，走过来看到没有？那我也在这里打孔， 好，再走过来，好，这个来了要打孔，我们尽量打漂亮一点嘛，对不对？打漂亮一点，所以说跟他对齐了， 好，怎么对齐的？我推你看吧，我给你对齐一下，横平竖直，在这里点一下，按一下 f 四可以搞定，看到没好，这线再给他修一下好了。 那坐个坐着就走完了，走完之后还不算完哈，他还有地焊盘对不对？怎么办呢？所有的地焊盘要打孔，打出来怎么打？我想用焊盘右键选择胃部的线，或者选择管角或者过孔， 点他按住 ctrl 键点他点他点他点。不重是因为你按的不够用力哈，右键，然后直接上出搞定 啊，你不想上出呢，就自己手工打一下喽，想动他，然后呢，在这里上出，我们让他暂停对不对？按住 ctrl 键， 点下鼠标左键暂停。那暂停出来没有孔怎么办啊？重来一下，重新走向右键，这里有个结束模式，选择以过孔的方式暂停，然后按住 ctrl 键点他，好，继续点他，继续点他，继续点他。 所以大家在做这个模块，你要保证所有的信号线，所有的电源线，所有的过，所有的地下，你都要打出来， 不要空在那里，空到那里将来没人帮的了你，还是你要自己去打的呀。所以打孔之后，将来的平面一划连容器搞定。 所以大家漏孔的这个习惯啊，大家经常都会犯的啊，经常就是电源万达桶啊，第一万达孔啊，慢慢的，等你去犯错了之后你就 知道了啊，所以很多时候大家不要着急哈，因为我是故意让你们去犯错的，所以怎么你们每天就会在不断的犯错纠正啊，犯错纠正啊，在这里啊，去去去都是这样子的啊，整个一个循环的一个过程， 因为老师我现在告诉你，你可能印象不深刻啊，你自己去搞一搞啊，放错了重新来之后呢你自己就知道了啊啊这边也是一样所以呢这里要接起来干嘛打孔吗这里也是一样。接起来打孔吗？你不想打孔就想用它直接散出。点错了， 想用两个汉牌又这样直接上珠啊他他不上算了。我这手工打了啊。 ok， 这边也是一样电源地一定要把它打出来。 ok， 搞定了这一个桌子 接下来我们再做第二个作者。这里同样的走线这个贵州还没射的看到没有 啊。相框不一样了。间距不一样了啊。所以说你要有敏感啊，经常很多同学都露露色了还看不出来啊。因为这里那么密这里那么空啊。算了，我刚刚是因为被我头像挡住了所以我就不想设了哈。从这里过来好，接上来 好，接上。双击接不上右键单独走线接上他接上他好搞。不让我走。为什么间隙不符合要求知道吧。因为规则没色，那间距太大了。好，那在这里我暂停一下。 好，这一根就忽略了好不好。这一根哈要规则没事好再走走第二对哈，这个就射好了，看到没有射好射好肯定是能走了。好，所以我们再把它走过来。好，在这里 双击就可以接上了。好，从这边接过去啊。算了，我全部从这里接吧，因为刚刚我在那里已经碰到了哈，他要让我再改一下。那我何必去改他呢我从这里走过来就好了。好，搞定接下来走这边了好， 来，走过来好，搞定。你看所有的酱剂都保出一个比较经营了对不对啊。只有我才能走出这种效果了。你们走不出来的啊。那是因为你们量太少了 啊。那没办法，你们这个需要多亮啊。这个也是一样，要打孔了。那就在这里打孔啊，下来看到没？下来，我们说打孔要对齐嘛，对不对？好，我打这里 跟上面对齐，要不搞定了啊？好，再来走。好啊，那第三个坐着我就不走了哈，你们 一走我给你们演示两个作品，已经已经对你们够好的了。好，来这里来走走看。没被挡住了怎么办？ 我推呀，打孔不行了，打孔走顶层了。我推你啊，看吧推你啊，啊推你，然后再过来看，没要打孔吗？对不对？好，打孔，你看被他挡住了怎么办？打到他下面来我看一下。 我这走线的时候啊，我从这边走，我按后对键，后对键，我从这边走，看到没，我就不用推他啦。 啊，看到没有你干脆推哦，下次不用推了，好在这打孔跟他对齐，搞定好最后两根线啦，好，走，这个也是一样啊，走到这边来让我一起打孔，然后再往这边过来。好， 所以你的走向方向就决定你的打孔的方式了。这里看，过来来，继续打 啊。所以我看你们有些人拼命在里面打，里面本来空间就小嘛，那三外面一大把空间打哪里都可以了，对不对啊。那你非要打里面，那你自己去打完之后自己去调喽。啊啊，这里也是一样。 好，你看我现在基本上都是拉线打孔，拉线打孔没有很高深的这个操作嘛，对不对？但是你看，我走完之后再也不用改了对不对 啊，这东西就靠训练出来的，这也是要让我不打下面了。我打这里也可以啊，我打这里也可以啊，我打这里，对呗，我打这里就是让他这里跟这里对齐， 看懂了没有？好打，下面就跟下面，哎，好了，一不小心就好了啊，然后这是电源，电源加粗一点来。这是电源电源的话，那我在这里打孔也可以，然后横过来加粗一点，注意一下啊，加粗？你不加粗没问题啊，到时候自己改就好了 啊，老师发现你没加粗，让你改哦，你就得改，还不如一开始就把它加粗了，对吧？好，搞定了，那这里啊，没有打在孔的中间，看嘛，有没有关系啊？其实关系也不大，这个 如果你非要纠结，那就把它移一下就好了啊，对不对？好了，所以做完了这个板基本上就不用再改了，然后还有这几个红万达了，这几个想用它， 你看右键直接上出啊，上出是我用了，你们就不要用了，你们还是手工打，因为你们还不熟， 我熟了之后基本上怎么打都可以啊。这里好了，两个坐着好了，第三个坐着还难吗？根本不难了，对不对？好，这就插分。
