cad如何在一个区域内填满圆圈

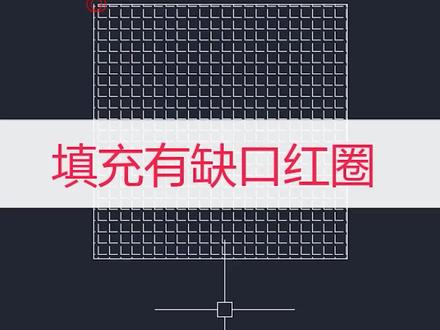

很多人在填充图案的时候都遇到过这个问题，就是这个位置会多出两个小小的圆形，当我们放大的时候呢，这个是发现电脑提示我们这地方已经断出一个缺口。所以如果你在图案填充的时候呢，遇到这种情况，我们首先要考虑去除这个红色的小圆圈，输入快件的是 i 风格， 那我在不修复这个缺口的情况下，可不可以填充图案呢？答案是可以的，我们输入 h 空格，在弹珠的对角框呢，我们把这个允许间隙公叉改成一个大小，比如说八十或一百。接下来拾取到这个位置， 你看他已经可以拾取到了风格，然后确定，那这样的话，图案填充一样可以填充到有缺口的对象。

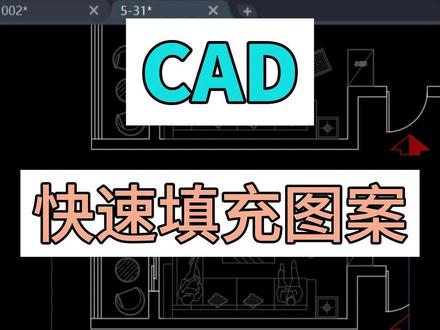

今天教大家一个快速填充的方法，我们都知道使用填充命令 h 进行填充，除了这个方法之外，有没有其他的快速方法？我们可以按一下键盘上面的 ctrl 加三， 按完之后就会出现我们一个填充的一个对话框，如果没有出现的话，大家在下方可以选择我们的图案，在这里面 把你想要的图案直接往我们的图形中直接去进行拖动就可以了，比如说我找到砖块直接点一下，再找到另外一个图案，直接点一下中间的圆圈，这样的话呢我们就可以在里面去进行填充，如果感觉它的间距太密， 我们选中之后可以直接进行双击，双击之后我们在出现的这一个对话框当中可以快速的调整它的比例，在出现的对话框当中，比如说我们在比例里面 我们直接输入我们的十回车，这样的话呢把对话框关闭掉，我们就会发现呢我们的砖块就变大了。除了这种修改方法之外，我们也可以选中之后在上方出现的属性栏里面去调整它的一个 缩放比例，同样也是可以的，这就是除了我们填充命令 h 之外的另外一种快速的填充方法，只需要使用 ctrl 加三就可以快速进行完成，你学会了吗？

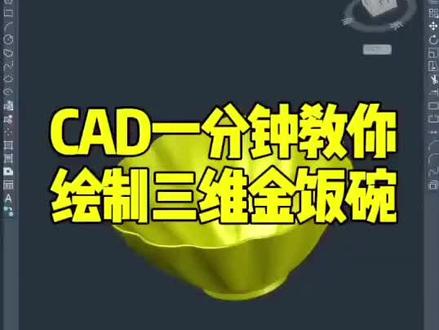

cd 一 分钟教你会制三维金饭碗！输入直线命令 l 空格，数值向下，会制一条长度为八十的直线，选择这条直线，输入 ro 空格， 指定下方为基点，输入十五空格，再选择这条直线，输入 ro 空格。指定基点，二级命令 c、 o 空格，角度负三十空格。圆弧命令 a 空格，指定基点，输入二级命令 e 空格。指定圆弧的端点半径， r 空格，半径三十空格，选择圆弧，输入正列， ar 空格， 选择极轴，以底部的端点为正列中心点，输入 i 空格。十二空格，空格结束，选择这两条线，输入 e 空格。删除输入分解命令 x 空格，勾空格，再把它们合并，合并为一条多段线， 输入 f 空格， r 空格，半径十空格，多段线， p 空格，选择这条多段线，给他导一下圆角，输入偏移命令 o 空格， 偏移距离十六空格，选择偏移对象，往内部偏移，输入圆命令 c 空格。在几何中心汇集一个半径为三十的圆，将矢图方向改为七南等轴侧，将二维线框改为真实，选择这个小圆，输入移动命令 m 空格，指定基点，向下移动七十五空格，再选择第二个轮廓，输入 m 空格，选择基点数值，向下移动三十空格，选择这个小圆， 输入 c、 o 空格直径，击点向上移动五的距离，输入放样命令 l、 o、 f、 t 空格，依次选择第一个、第二个、第三个空格，再空格，输入抽壳命令 s、 o、 l、 i、 d、 e 空格， b 空格， s 空格，选择抽壳的三维实体， 选择面空格。偏移距离二空格，再空格，输入三维拉生命力 e、 x、 t 空格，选择拉伸对象空格，数值朝上拉伸五空格，转动矢图方向 输入圆。 mini c 空格，以底座圆心来绘制一个半径二十五的圆，输入 e x t 空格，选择刚刚绘制的圆空格，往上拉伸四的距离，输入叉级 mini s u 空格，选择保留的实体对象空格， 框选要减去的实体对象空格。导角命令 f 空格，选择一条边半径一空格，再来选择第二条边，第三条边，转动视角来选择上面的两条边空格。确认，然后双击这个碗改为黄色，这样的一个三维立体金饭碗就绘制完成了。怎么样，你学会了吗？

经常有学员发现自己 cad 图纸当中的圆或者是圆弧会变成这样的多边形，这是正常现象，因为 cad 本身是矢量图源， 那么圆的话他本身就是一个多边形，只不过他的边有很多啊，所以看上去像一个圆，那么碰这种这种情况的话，我们只需要在命令行输入一个 啊一啊命令进行重新生存就可以了。关注我，带你了解更多 cd 操作技巧。

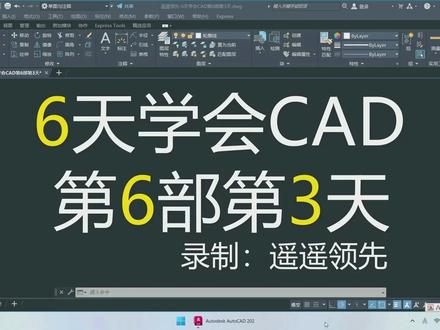

今天分享六天学会 cad， 今天是第六步的第三天，今天练习会制这个图形好，首先会制这边的圆，这个圆半径是九十， 画圆 c 九十，然后再画这个圆，这个圆半径四十，从这过来两百画圆。 c， 从这过来两百， 半径四十，这儿半径五十的圆，从这儿过来是一百五十，这儿还有一个圆，半径也是五十。再次绘至圆 c， 从这儿过来两百四十，半径还是五十好，外圆半径八十，重复画圆 好，这儿内圆半径十五，从这上去九十，一百八十的一半画圆 c， 从这上去九十， 内圆半径十五，外圆半径三十，大概轮廓 ok， 画直线 l， 首先做这个外面的这儿，这边直线与圆相切， t n n 找到一个点，然后角度八度，所以 先输入 a t 两百小于一百七十六，长度两百是随意的，然后输小于符号一百七十六，等于一百八十减八除以二， ok， 进行修剪， 这边对称的关系，所以做镜像 m i。 镜像这条线 ok， 进行修剪 t r， 再次进行镜像，还是 m i。 选择这些进行镜像，镜像轴水平的 ok， 这是目前的样子，画中间的这些线先修剪，这个转的是三十五，这是五十五，先做三十五， 画直线 l， 从这上去二分之三十五，输入 t t， 临时跟踪 这个地方，输入十七点五，追踪到这个焦点，然后再拉过来，好，再次追踪，从这个上去二分之五十五， 这儿没有 t t， 直接拉来相交就行了。好，也就是这两条下面的直接镜像就可以了。镜像 m i。 选择这两条好，进行修剪，修剪 t r 放大 好，再看下这边两圆弧相距四十，这两个半径二十，所以偏移四十。 这儿注意一下这个地方有个距离，这是六十，画直线 l， 从圆心下来六十，跟这个相交 好，先绘至这儿有个圆，它要跟这个相切，跟这个相切，还要跟这个相切，所以三相切，画圆点圆工具相切，相切，跟这个相切，跟这个相切，还有跟这个相切，这是上面的圆，先修剪 tr， 不 需要的直接修剪掉就行了。重新偏移，还是四十，这个不要了，然后画圆 c， r， p 两点画圆好，修剪 tr， 延长这两条线 e， x， 延长 好，中间还有距离十，划直线 l， 从这上去五，或者先输 t t， 然后再五，也可以 t t， 重复一下 t t， 从这儿下来，输入五，然后找到这个点好。还是修剪 这还有两条直线 l 相切 t， a， n， 再次 t a， n， 好， 重复一下 t， a， n， 再次 t n， 修剪好，最后还有两个圆，画圆 c， 找到这个圆心，输入十，重复一下，找到这个圆心，输入十。好，需要的是这一部分，还有这一部分，图案填充 h， 点一下这个，还要点一下这个，输入 a， a， 敲下空格，点一下，填充图案四万零六百一十一点二五，与答案是一致的。今天就分享到这儿，谢谢关注，点赞、评论、收藏。

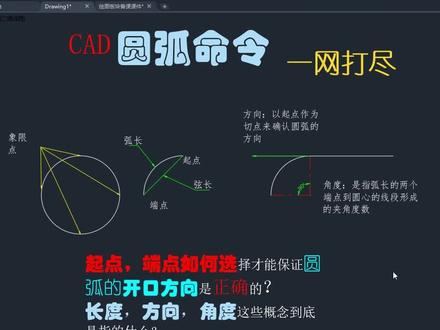

c d 画圆弧可以说是非常频繁的操作，但点击圆弧命令，我们会发现里面的操作特别多，你是不是也在这里犯过迷糊？起点端点如何选才能让圆弧开口方向如我所愿？ 长度、角度、方向到底又是什么呢？今天一个视频用一组对笔画法给你讲清楚，视频有点长，但干货满满，爱学习的你一定要耐心看完啊！ 如果能帮助到你，请给我一颗小红心，你们的支持也是我源源不断的动力来源。你是不是常常有过这样的困惑，起点端点选来选去，圆弧开口方向都达不到我想要的，那么先来帮你解决这个问题。我们要先了解圆弧的曲率是逆时针的方向，因此起点和端点也是逆时针的。 如果我们以左边为起点，右边为端点，那么圆弧的开口就向上。如果我们以左边为端点，右边为起点，那么圆弧的开口就向下。我们一起来操作一下，点击圆弧命令，选择起点，端点半径以右边为起点， 左边为端点，那么这个时候开口就是向上的，以左边的为起点，右边的为端点，那么圆弧的开口方向就是向下的。 这样一对比，你对这一组概念是不是就清晰很多了呢？很多人在选择起点端点方向或者起点圆心角度的时候，不清楚方向和角度是什么概念，也不知道该如何用。别担心，现在我就来告诉你，圆弧的方向是指切线方向，那么我们要以起点作为切点来确认圆弧的切线方向。 比方说这一组图，如果我以这个端点为起点的话，那么他的切线方向就是一百八十度，点击圆弧，选择起点端点方向，起点端点，输入方向一百八十度。我们再来看一看角度，角度是指弧长的两个端点到圆心的线段形成的夹角度数，像这样了解了概念之后再操作，你就会驾轻 就熟了。好，我们点击圆弧命令，选择起点圆心角度，起点圆心，输入九十。这两个难点你是不是也攻破了呢？我们再看下一个，我们有时也会用到起点圆心长度这个命令，那长度是什么呢？它是指起点到端点之间的距离，我们点击这个命令，选择起点 圆心，输入长度五十，看轻松拿捏。一顿操作下来，大家是不是都熟悉了圆弧的用法了？欢迎评论区沟通交流更多技巧，每天一个 cad 小 技巧，关注我不迷路！

想要在这样的一个异形中填充这个图案，你还在一点一点的复制吗？那角落里你会怎么处理呢？今天秋秋教你一个 c、 d 的 神技巧，两步搞定任何异形填充，点赞、关注，学起来吧！ 输入 b、 l、 o， 按空格键，输入名称，点击拾取点，点击图案上一点作为基点，点击选择对象框选图形，按空格键，点击确定， 输入 s、 u、 p， 按空格键，选择最下方的英文选项框选图形。在图形内部点击一下鼠标左键， 图案就会自动填满整个的异形区域，不管是复杂的异形还是简单的图形，都能一键填充，再也不用手动的补角落了，快去试试吧！关注智慧策，会持续分享更多技能！

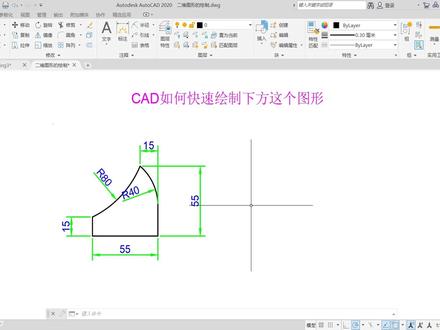

cad 如何快速绘制下方这个图形？这个图形怎么绘制？这个图形的难点， 嗯，就是二四十这个圆心该怎么找？大家思考一下。好，现在我们一起来画一下输入直线的命令， l 空格，点击鼠标任意选中一个直线段，起点 十五，现在长十五空格向右移动，五十五空格 向上移动五十五十五空格向左移动十五空格，空格，取消直线的命令，下面我们来绘出 r 八十，走圆弧， 点开圆弧命令，选择起点端点半径半径这个命令起点端点半径， 现在找这个 r 四十这个圆心 c 空格，以这个端点画一个四十的圆，半径为四十的圆，这个直线偏置偏置四十四十的圆和 这个偏置，呃，四十的直，直线的焦点就是这个二四十的圆心， 输入 c 空格，画一个四十的圆空格，删除辅助线， 加 此时左边这个图形我们就画好了，大家学会了吗？

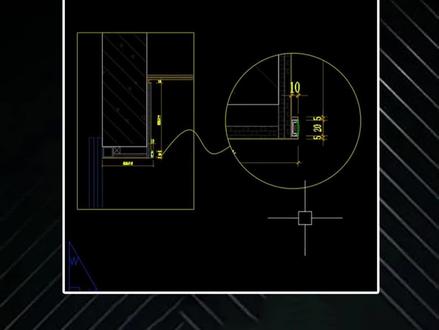

如何在 cad 布局空间制作这种大样图呢？首先我们绘制一个圆，然后在命令行输入 mv， 然后空格，输入 o 空格，然后选择这个圆，然后在圆的内部双击一下鼠标左键，在图形里边找到需要放大的图形，然后在下方适口比例这块给他一个合适的比例， 然后移动好位置，在圆的外部给他双击一下鼠标左键，这样一个局部放大图形就会制完成了，你学会了吗？

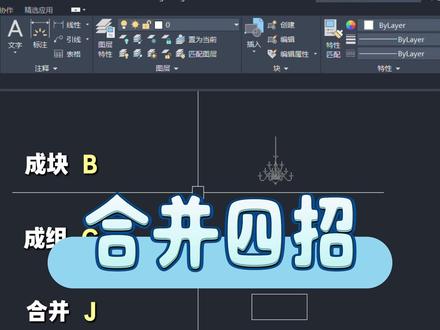

想让零散图形乖乖组队， cad 的 四大合并绝技来了！操作简单到想玩游戏？快码住 一成块数，选中调皮乱跑的图形，轻轻敲下 b 空格，给它们起个炫酷昵称，点击确定，瞬间变身专属图形，快！再也不怕打乱了！二成组结，想让图形们临时搭伙 书记空格，选中央组队的小伙伴，再按一下空格确认，他们就会结成友好联盟，既能一起移动，又不耽误单独调整，超灵活！ 三合体工，追求生死一共的整体感！选中所有对象，输入 j 空格确认，咔嚓一声，徒行们直接融为一体，变成无法分割的超级整体，编辑起来超省心！四边界咒想给徒行内部画个完美边界， 输入标空格，点击时机，点前面的小符号，在图形内部轻轻点一下左键，再按空格确认，神奇边界立刻出现，精准又快速！四张在手， cad 图形合并再也不用愁，快动手试试这些魔法操作吧！
