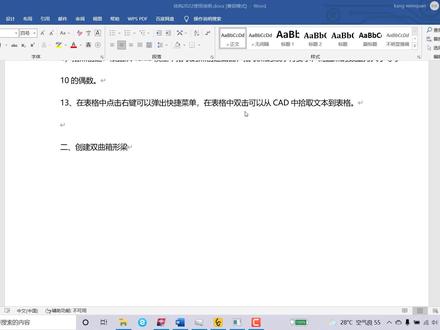

大家好，这集视频我们给大家介绍通过优购创建双曲的一个先行连 这个功能，在曲面的第二个选项卡里面啊，这个功能跟曲面的功能有点类似啊，比如说 他也可以去吸取一个多段线，但是因为他是创建先行联，所以说我们在吸取多段线的时候，我们需要吸取四根线， 而且要按顺序吸取，第一根线是 a 点，第二根线是 b 点，第三根线是 c 点，第四根线是低点，他会被导入来进来，这是 abc 和 d， 那么 a 和 b 会形成一个曲面， b 和 c 形成一个曲面， c 和 d 形成一个曲面， d 和 a 也会生成一个曲线啊，生成一个曲面哦， 所以说四个曲面我们组成了一个我们组成的一个先行键。嗯，那么 吸取多段线的时候要注意一下一个顺序啊，注意一个顺序啊，就是按 a、 b、 c、 d 这样的一个顺序来吸取， 当然这里的话，我们可以看到他也可以导入，即是本文件导入 excel 的文件，对吧？也可以输出输出这两种格系，也可以创建一个折连，折连其实我们 就是看在 cd 里面，其实相当于是在推克拉里面创建了一些实体的一些幅度的。像啊，所以我们在规格方面，我画的是比较小的，我们在用的是比较小的一种原钢去创建的， 那么这些功能的话呢，跟曲面的功能是类似的，所以我们这里重点给大家讲一下创建双曲梁这一块，这个双双曲梁跟创建曲面的功能也是也是类似的哦， 好，我们来看一下，我们把它关掉在创建双曲连里面，这里可以由表格去创建，也可以由折线创建，有表格就是根据我们表格的这个数据 去创建双曲连，由折线创建就是我们到 cd 图里面再去吸取，按顺序吸取四根折线啊，我们先看一下第一种方法，有表格当然需要先把这些仓数调好，再点一下，有表格， 那么他会去帮我们创建这个曲面的一个先行连 好，我们可以看到现在这个曲面的先行连就被创建好了，嗯，把深度调大一点， 他还他同时还给我们创建了辅助零件，嗯，这个辅助零件的话呢，除了 这四根边线以外，我们看一下还创建了很多这种啊，四个点做了一块做了隔板 啊，这个隔板也是辅助零件啊，也是为了后期方便我们出图的时候去标一些坐标，标一些关键点那些坐标，嗯，他也是做的一些辅助的零件，嗯，我们可以看到，嗯， 这个是我们做做，如果有 cd 图我们做这个曲面的话呢，是非常的方便的啊，就不用我们再去一个一个的去描这些点， 这是曲面这一块，我们通过他去创建双曲的一个先行连接下来我们看一下刚先 桥这一部分，这个钢香桥我们打开一个给大家打开一个桥梁的图纸，我们来看一下这里我们看一个比较有代表性的一个桥梁的一个图纸， 首先我们设计一个圆点，嗯，就是我们这个隔板圆点从什么地方去画，因为我们的 cd 图可能位置不太确定， 所以我们先建一个圆点，这个圆点我们可以随便选一个圆点啊，圆点就是说我这个图到时画进去以后，推开他的圆点对应的位置，比如说我把推开他的圆点对应在这里也可以，对应在这里也可以，对吧？嗯，这个没有关系啊，我们对应一个圆 远点，你不对远点也可以啊，对应一个远点，就是我们画进去以后不会离得太远，对吧？或者是 这是第一个功能，我们可以设计一个圆点。第二个功能的话呢，我们可以把这个隔板的间距给他读进来，比如说这个第一个间距四百六，第二个间距是一米，对吧？第三个间距也是一米啊，我们可以在这个间距这一列，我们可以点 洗取文本或尺寸到表格，我先选个四百六，再选这个，再选这个，嗯，再选这个， 再选一下这个，再选这个。好，那么这个间距值它会被读过来，同时它还会帮你把这个累 加的 x 值给你算出来，这个累加就是说你看这个，这个是零加四百六，对吧？这个就是零加四百六，再加一米，这个的话就是再加这一米，他是累加的距离，累加就是相当于是我们把这一点看作是零的位置了啊，往这边再插 桥在长度方向上的一个累加，嗯，那么我们这个可以给他一个编号，嗯，就是说这个断面的话，如果有编号，我们可以给他给他一个编号，比如说这是零，对吧？这是一，这是二，这是三， 这是四，这是五，对吧？我们可以给他一个编号啊？啊？如果没有的话，我们这里也可以不用填。嗯，这个计算哪家？就是说他默认我们在读取进来的时候，他会自动把我们 计算累加，嗯，如果说我们手动填进来的话呢，就可以点这个，他就会帮你把累加值帮你算出来，嗯，这是第一个啊，这是计算累加这一块，这个起拱值和数取线，嗯， 这个起拱值和数取线的话呢，我们一般来讲，我们在做桥梁的时候，他会给我们一个数学的一个表达系，嗯，就比如说抛物线的方程系，对吧？然后把这个这跟累加 x， 嗯，这个值他会有一个数学关系，嗯， 那我们可以通过在这里面的话，我们可以写入一个数学表达系，比如这一，这一的话，他是指，他是指这个起拱值这二的，这二的话呢，就是说是竖曲线，也就说 设计的理论的一个值，理论值是等于多少，嗯，就是比如说在零零的，在 x 等于零的这个地方，对吧？累加 x 等于零的这个地方，他的七拱值等于多少？他的数取向 理论，这只等于多少，这就是在四百六这个位置，这个是在幺四六零这个位置，我们把它的起拱值 和数曲线的值算出来，那么这个这个最爱其实就等于是设计的理论值，设计理论值再加上我们的起拱值，那就是得到的就是我们实质 在特克拉里面建模的一个 g 的值，所以十字建模的字应该是等于这一加上这二，那么我们在计算这个字的时候，我们可以写一个 函数的方程系，这个 x 就是代表磊加 x 的意思，磊加 x 我们就写 x 就可以了。嗯，那么当然我们这里面的话呢，有有一些， 我们这里给大家提供了一些数学的函数方程系，大家可以去选，比如这个是球绝对值，这个是大于等于 x 的最小整数，这个是小于等于 x 的最大整数，这是正选函数。余选函数，这是派， 嗯，就是三点一四一五九的一个啊，这是求对数的，这是求平方根的，这是求最大数的，这是求最小的，对吧？ 这个是求 x 的 y 器房，这是求求余数的加减乘除啊。就是我们可以去在下面，比如说我，我现在要要 加一个，比如说我要加上赛，对吧？我就可以在这里可以写个啊，竞选对吧？赛赢 x， 对不对？嗯，我也可以写赛赢三十度，哎，可以这样去写啊，但是这个三十度的话呢，我们要把它转化成 这个弧度，所以我们要三十，然后我们去除以除以一百八，然后再乘以一个三点一四啊，乘以派，这样去算一下啊。 这就是我们引入一个数学的函数，我们如果点这个按钮，就可以检查一下你这个数学的这个表达系写的是否正确，如果正确他就会提示正确，比如说我这里写个要写个八九，对吧？ 啊？我检查他就不不正确了，就是这个是无法识别的。嗯， 那么我们把这个表达系写完了以后，我们点一下确认，他就可以帮我们把这个起拱值和 z 二，可以帮我们算出来，但我这个方程系是随便乱写的啊，是随便写，所以说算出来这个数有点奇怪。嗯， 这个中线 x 坐标和中线 y 坐标的话呢，就是我们去算这个，我们可以去通过吸取这个线去得到这个直线的一个终点，我们可以去通过吸取横断线，比如说这个是第一根横断线， 这，这是第二根，这是第三根，我先退出一下啊， 提取一下横断线，我先选，先选第一根，再选第二根，再选第三根，第四根、第五根、第六根，那么他会把这个线的终点的 x 坐标和 y 坐标读取出来， 同时啊他也能够把这个直线的这个方向给我们读出来，就是起点直线终点的这个方向，我们在数学上面把这个叫做线链，对吧？把这个线链给我们读出来， 一个是把终点读出来，一个是把项链也给我们读出来。 好，我应该选中这个格子啊，选中，选中这个格子再再去读，嗯，先选中他，然后我们再 去洗去啊，嗯， 取横短线点他哈，啊，我们按顺序点，这个顺序一定不要弄错了啊，按顺序来， 好，这就是我们把这个，我们把多余的这个，我们把它删除，嗯，删 除选定函 啊。其实我们的这个 x 坐标和 y 坐标就是读取的我们这个 cd 图里面的这个直线的这个终点的 x 坐标和 y 坐标， 那么除了 x 坐标和 y 座这个，这坐标的话呢，其实就等于这一加，这一按，那么根据这三个坐标和这个方向，我们再再再一个就是我们要增加一个横坡，横坡的话呢，我们是， 比如我都是百分之二的，我就起点写个爱，终点写个爱，我们再计算一下，横破他就会，中间这些都会帮我们算出来啊， 那么我们根据这些的话呢，我们就可以到太克拉里面去创建一个横断面，我就可以去创建这个横断面。 好，但我我这个点应该是比较太大了啊，这个，这个这只有有点偏大，对吧？ 这个太大了他就看不见了啊？ 先把这个删除，嗯，先把它删了，我们把这只改一下，把它改小一点啊， 这个这次我们给他适当的改小一点， 我们就用二乘以 x 好了。 好，我们确认一下， 好，我们根据这个词，然后我们去，我们去创建一下很多美好。 好，我们可以看到现在你看我们的很多面，就全部这个很多面就全部画出来了，当然这个很多面的这个这坐标的话呢，变化还是有点有点太大了，对吧？嗯，因为我这个 我这个数学方程系我是随便写的，嗯，我们应该按照图上我们去把这个数取相， 我这个七公子的这个把他这个方程系，把他数学方程系给他写出来，然后我们再去，我们再去画这个桥梁啊，等于这个桥梁他就 我们就能够把这个隔板画出来了，对吧？嗯，其实当我们这个横断面画出来以后的话呢，我们再去画这个曲面就也比较简单了。嗯，以我们这个曲面可以用什么方法去创建呢？ 比如我想现在创建这个曲面吧，对吧？我就可以在曲面里面，我可以去创建曲面，可以由零件去创建曲面 啊，比如我可以这个零件，对吧？跟这个零件连起来，再跟这个零件连起来，再跟这个零件，嗯， 再给这个连接，他就他就也能够创建这个，创建这个曲面，对吧？但我这个桥是有点有点太夸张了啊，我们我们再改一个竖好了啊，这里的话我们 主要是要改一下这个表达系，这个数学表达系，对吧？我们就让他等于一百号， 好，这这个等于两百，我们把它书改小一点。嗯 啊，我们根据这个我们再去创建很多面的话呢，他基本上就是他就是在一个会会比较，嗯， 就会比较接近一个桥梁一点了啊，因为我们那个，我那个方程器我是随便写的，对吧？嗯，就我们根据设计图上面去把这个， 把这个方程序给他输进去，然后去把这个这的值算出来，我们当然也可以手动去输入，对吧？ 手动书也可以，或者是我们也可以从 cd 图里面去把他的这个纸给读进来，对不对？这也是可以的。好，这就是我们讲的 好点这一块啊，然后你看我们在现在我们把曲面创建一下 啊，可以由零件，像我们这个，对吧？比如说这个这个板跟这个板跟这个板啊，他要形成曲面的话呢，我们就可以这样由零件就能去创建这个曲面了。 好，这个是我们剪桥梁这块，我们相对于剪的会比较多一点啊，但我们后面的话呢，在桥梁这块的话呢，我们还会去加大这个 啊开发的力度啊，我们还会再开发一些，嗯，对桥梁来说更加好用的一些功能。 在这里的话呢，我们也欢迎大家啊，欢迎做桥梁的朋友啊，在这里的话给我们提出一些好的建议啊，我们我们在做进一步的一个开发。好，这里的话我给大家介绍到这里，谢谢大家。

拆开了入门教学钢梁的创建，咱们接上一集啊，咱们这个节点已经创建好了，那么这节课呢，咱们来创建咱们的钢梁， 这是一个便捷面的梁，在创建这个钢梁之前，咱们应该先把这个端板来进行一个绘制，确定好咱们这个连接位置， 在其他项目里可能这个梁有很多结，那那个时候你就先把这些端板都绘制好，最后再来画这个梁。好，先找到这个二轴来，把这个竖向的端板画好， 咱们看三杠三的一个泡面，是不是跟他们画柱的这个短板是一样的，你学会了这个柱的短板绘制，那这个 节点你自然也就学会了，对吧？找到三杠三，发现他的厚度是十八，宽度是二百，那咱们这个呢？是二百五，那我就可以直接复制过来，把它修改一下。好，我把它复制，选中复制， 找到一个基点，复制到中间。复出来以后咱们看设计图，它是从咱们的两顶往上返了一个二十，那咱们要往上上上上移动，向上移动一个 负的二十。好，螺栓呢？可以把它删掉，咱们重新进，它的宽度是二百，那我直接把它刷一下就可以了。 指修改他的洁面框，选修改，我再把他俩对齐 框选这个节点，这个咱们的控制点 给他一个方向，就是咱们要把这个，把咱们这个端板的尺寸修改成五百一十五，先框选两个键，按 out， 选中控制点，右键移动， 那这个时候你再点第一点的时候，一定要按住 ctrl， 点住点左键，再给他一个方向，输入五一五。好，那这个板就被修改好了， 那咱们再把这螺栓给他创建出来，他也是 m 二十的螺栓间距一百，那咱们就可以用 刚才的这个螺栓来进行一个修改，别的属性都不用动，咱们只需要把这个 x 方向给它变一下，它从七十点到咱们第一百孔的距离 是七十，是五十三加二十，那咱们是不是可以取五十五就变成七十五，七十是七十五，第一排螺栓到第二排螺栓是七十，那我这块就修改一下，全删掉，嗯，七十 完了之后，咱们第二到第三是二百三，二三零，他俩加一起，你按一百来处理 一百应用确认在打螺栓或者打孔的时候一定要设置工作平面，启动螺栓，命令给你左边右边，中间结束给他一个方向。 好，那咱们罗栓就被创建好了，那这个时候咱们就可以进行一个梁的创建了，那咱们看这个梁， 这是四五六号件，咱们看一元是二百，宽八个号， 副板是六个号，六六八，咱们可以通过端板的这个泡面来确定这个量的高度。咱先看三杠三，三杠三上下一元的距离是四零四， 那一杠一呢？是六九零，那咱们就取六九零和四百就可以了， 就是相当于咱们大头这个方向是六九零，小头是四百。完了，一元的宽度是二百，副版是六个号，一元是八个号。好，那我双击咱们的两个命令， 那这个时候咱们是不是还得自己重新添比较麻烦？你可以选择咱们的柱进行一个获取，我只要修改一下，这里边局部修改一下就可以了。 钢梁再把咱们的编辑面也进行一个修改，大小头来修改啊，一侧是四百，一侧是六九零，副版是六，一百是八，宽度是二百。应用确认颜色 换一下应用位置关系呢，咱们一会再调，先把它创建出来，选择左面，再选择 右面，好发现这个梁被创建出来了，但是咱们看不清，换一个颜色，这样呢大家看的就比较明了，但是发现大头跟小头是反了，我可以把这个数字改一下，雕刻修改 好，这个时候呢发现是对的，但是他的位置是不对的，那我选中这个梁，右键移动，选择脚点，选择他应该到的位置。 好，这个位置是对的，他平起于咱们无面的额度线。那我用 对齐零点边缘的这个命令，把他们进行一个对齐，对齐到蹲满，这一侧呢也对齐到蹲满 量。创建好以后，咱们是不是还有一些小加金类啊？这些加金类是需要咱们详细的去完善的，咱们把加金类画上双击他，咱们就直接吊用咱们之前画过的， 请对面型第一点，第二点往上九十中间结束，下面也是 往上九十中间结束，这块还有一小块九十中间结束。 在你挥着螺栓的时候一定要看好，不让这个螺栓跟那个一般打架，如果他们打架的话，现场就安装不上啊。那咱们来进行一个焊接，先选择主零件，那选一些次零件， 把这些加金版和这个端版来进行一个焊接， 咱们这个短板也需要来进行焊接， 按住 out 就给点亮了，如果你有拉汗，他是不会跟着亮起来的。咱们到三维石头里来看一下， 关注奥特加图片，只要他亮了，证明你就焊上了。 好，那咱们看是不是还有一 一个柱子上的金板没有做，那咱们把这个金板也画上，先做一条辅助线，跟梁的下一员平行，用抛面的命令抛一个仕途。 这个时候咱就不对，那我要先应用一下这个线框和平面的属性应用确认，我再进行一个画面。好，掏过来以后 咱们就从猪顶往下看，启动多边形命令，咱们找到这个咱们这个加金版的一个洁面十二 是八个号，剩下长度和宽度都是由咱们放样来决决定的，咱们只只要知道厚度就可以了。八个号， 剩下的咱们按照实际方样应用确认，肯定是端板的里侧到副板的里侧， 中间结束把这个板就创建出来了。那咱们这个里侧这个角要倒角，用 out 旋中 out， 加一下咱们的回车， 弹出切角属性，你也可以选中这个板，双击这个脚点也会弹出同样的属性，你再把它们全部空选，选择切角， s 方向二十， y 方向二十，修改应用确认， 设置工作平面，把这个镜像一下，镜像到对面。 好，那咱们是吧要创建一个焊缝，把它焊到钢柱上，框选，一定要框，选完了看一下位置关系，咱们还需要往上移动一下，让他下步平齐， 那他画好以后是不是还是就差这个位置的两块板了，对吧？还差他，那么把这两块板也画上，其实咱们完全可以把它直接复制上来嘛，对吧？咱先做一个辅助点，我想创造这两个螺栓的中间位置， 做一个终点，用两点等分做一条辅助线， 选中它进行一个复制，一定要框选啊，把它复制到这里来。 我是不是直接在框选按奥特选中控点，把他一拉就能把他拉回来了，就让他变成小了。咱们先看他是多长，十四号件一百二，一百二乘十，那咱们就 移动回来，那是一百二，按住 ctrl， 这个是一二零回车，这个这个部位咱们已经倒角了，但到现在这个位置就不需要了，所以说你再把它框选中，按住奥特加回车，把它变成没有倒角， 好到三位，你看一下 他就被放进水了，焊缝也已经有了，那咱们量上是不是还要有，还要有两块。 那这个时候咱们可以去镜像，你也可以去进行泡面，来进行一个自己的一个绘制，用哪种方法都行啊？都行。那咱们呢，为了讲课的进度，咱们就直接把它镜像过去就可以了， 但是你不能，你得学会举一反三，不能我怎么教你就怎么画，可能到时候变个一点样你都不会了啊，你就不知道怎么去做了。 镜像焊缝也能过来了，那这时候焊缝是不对的，他被焊到柱上了，他是应该焊到梁上，可以把这焊缝删掉，进行重新的一个焊接，选择梁，他选择板 好，重画压实图好，这个时候咱们这个钢梁就被创建好了。那咱们再进行一个镜像设置功能，平面 全部框选，但是这个版不要不要进行镜像，这螺栓也不要进行镜像选择性复制。镜像复制。 咱们刚才多选了一个动漫，其实左侧这个动漫也不用选那点取消， 把这个端板也取消，对吧？因为对面已经有了，那这个时候再点复制好，他就成功的复制过来了，重画试图， 那咱们这瓶钢架就整体的都画好了，那下节课呢，会教大家咱们如何来检查这瓶钢架，他有没有问题和咱们 一些常用的检查命令。那这节课呢就讲到这，非常感谢大家呢对我们的支持， 希望大家以后呢能多多评论，多多转发，给更多的人带来这个学习的机会。好，那这节课就讲到这学习更多课程请关注我。

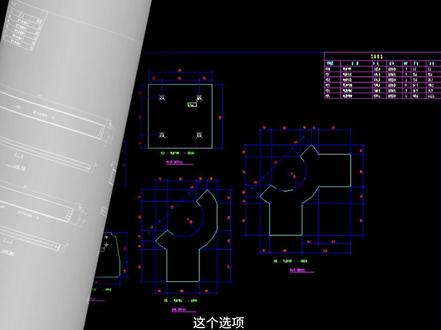

有朋友问，为什么别人的 tikla 图纸输出后，尺寸线、颜色、图形颜色和模型里是一样的，而我的图纸输出后只有红色？别人的是 这样，这样和这样，而你的是这样这样和这样。之所以你的和别人不一样，就是你在输出图纸的时候忘记取消了这个选项。 当我们图纸出好后，在弹出的输出图纸选项卡中找到层选项下面的使用高级线型和层转换与对象颜色由层定义 这两个选项。使用高级线型和层转换这个选项是将你的图纸尺寸线颜色替换成深蓝色，图形颜色替换成浅蓝色。对象颜色由层定义是将尺寸线和文字颜色全部替换成红色。把这两个选项前面的勾取消， 取消后，你输出的图纸就和模型是一模一样了。我是王小聪，一个真心为你解决 tikla 建模问题的打工仔，关注我，一起学习钢结构，一起学习 tikla 建模！

大家好，欢迎来到栗子工作室，今天让我们来讲解一下太克拉二十点零的安装教程。首先准备好安装文件包，解压， 打开文件，选择第一步安装，打开主程序， 确定，点击下一步接受条款，下一步 选择其他下一步此处安装路径，选择除系统盘之外的其他 插盘，点击确定，点击下一步模型储存默认的文件夹可以随意选择，点击下一步安装， 点击完成。 打开第二部文件夹，双击打开， 选择确定，点击下一步接受条款，下一步安装， 点击完成。打开第 第三步文件夹，双击打开确定，点击下一步，点击下一步安装完成。 打开第四波文件夹右键桌面上泰克拉二十点零的快捷方式，选择属性，打开文件所在位置，将破解文件拷贝到此文件夹， 粘贴替换目标中的文件 完成，让我们来测试一下。双击打开，选择中文剪体 环境，选择中国任务，选择所有配置，选择钢结构深化或完全，点击确定。 创建两根钢柱，创建一根钢梁，我们的软件安装成功，感谢大家观看，再见！

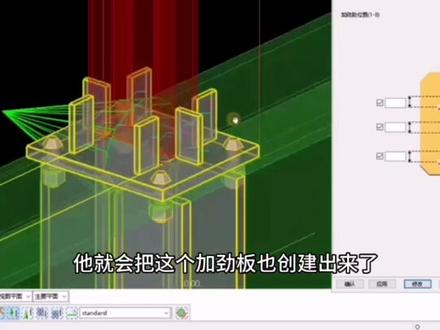

好，这个视频给大家介绍一下我们常用的一个梁上柱的节点啊，那么这里呢有两种形式，这是梁，这是柱啊，这是柱与我们梁这种形式啊，副板面对着我们，还有一种是玉圆面对着我们呢， 系统节点里面呢，有一个梁山柱，节点是七十一号，那大家可以去使用他呢，适用于这两种连接形式，点梁点柱啊，他会自动给你生成这个梁山柱，并且把梁山的加劲版全部显示出来啊，创建出来了， 那么同样这个也可以啊，如果说我需要一些加进版，那么在这里面可以去给他填入一些数据啊， 比如说一二三四五六啊，创建六块加进版。哎，那么在这里呢，他就会把这个加进版也创建出来啊，大家学会了吗？我是关注教学黄老师。
