polyworks六点对齐操作步骤
好，今天我们来讲对齐，对齐呢又是一个大的模块，然后呢对齐里边呢？第一步初次对齐， 在我们 poly was 里面呢，它又叫遇对棋， 不管在什么软件里面，所有的对齐都是基于我们的初始对齐来进行以后的步骤，比如说最佳礼盒， 这家礼盒它之前也是需要测试对齐 再加离合，然后 比如说我们的 r p s， r p s 这些啊，这个钣金叉，钣金叉啊用的比较多，然后还有一些基准 啊，在 products 里边它要又叫七寸创造框、 精准参考框。 然后后面会给大家讲到还有一些自家礼盒测量对象，根据特征测量对象， 根据特征，这个是根据特征特征类型， 还有一些点线面，线面三个面，面面面垂直的啊，这些对齐方式等等等等，他之前都要 通过预对齐，那今天我们来讲这个预对齐，预对齐啊，预对齐呢？预对齐 也要分为几几个模块来讲，因为对齐里面东西有一点多。好，今天我们先来看一下这个进入对齐，这对齐里面最佳你和数据对象 这个地方，这期只要你和数据字参考一下，它里边的这个 就有点隐蔽，这就在这个位置打个勾，打个对勾，他就是凑这些，这个是我理解的啊，也不知道有没有其他入口。然后我们点这个自动，自动之后 看一下下面的这个参考对象，注意定向这条距离采样分别是什么意思啊？参考对象，参考对象就是我们的这个 他，他是什么？他是我们的建模建模软件， 这模软件画出来的，他是画出来的，画出来的标准标准模型，标准模型就是我们看到的实物是用它来生产出来的，所以他叫参考一下。 那我们这个数据对象，数据对象就是我们的这个扫描模型数据，也叫测试， 测试，测试对象 他是扫描来的，然后我们来看一下这个参考对象，参考对象里面他有个全部，还有个指定的。呃，全部跟指定的呢？ 我们这边参考票只有一个啊，他这个全部跟指定的，指定的菜下面是可以选的，比如说有多个的话，他可以在下面可以去选， 然后我们看选择单元，选择单元呢？我们按一下空格，比如说我们最佳礼盒的时候就乐队行车，我们只要他考虑我们这个正面可以选到他这个这个正面 背面就不做考虑，他是可以这样用，这是我们优先考虑我选中的这一部分去做对齐 啊。我们来看一下我们开始他是优先考虑我刚刚选中的这一部分来做的 那个对齐，然后我们关掉，如果我现在要进行刚刚这一步，错了，我要把它删掉，删的话要右键编辑，删除现在是不行的啊，至少一个对象不能被删除，相信信息 数据，数据对象为激活状态，所以我们要把这个原始的原始状态激活， 他才可以被进行删除。这个软件里面他所有的，比如坐标系也好，这个这个对齐也好， 只要你进行过操作，他都是在最下面的那个状态被激活的，我们要把它进行删除或者进行编辑的话，必须要把它上一层 激活才可以进行。呃，编辑或者删除。我们再来看一下这个 其他的这个参数， 然后最大距离，最大距离在我们，呃，等一下，等一下这个对齐完之后，再看一下这个最大最大距离是什么意思。采样的话，采样的话就是我们针对于大型的扫描键， 大型整个键，比如说对齐比较慢的，因为我们预对齐就要让他以最长的时间把它放到一起，放到一起做一个初始的对齐状态。所以我们这个产量比例就是我们这个扫描数据，比如说有一百万点， 三百万点，在点很多的时候，我们可以把它的产量缩小一点，比例小一点，让它计算速度更快，然后点击开始。然后这个最大距离的话，就是我们这个数模 以外的杂点，比如说在这，在这飞个，飞个飞点啊，杂点啊，这个距离只要大于四毫米， 他这个点是在对齐时候不进行计算的。比如说这个他大于四毫米，他是不进不进行计算的，比如这个这个他小于四毫米，他就会进行计算，哎，会算到这个最佳礼盒里边， 这个是这个四毫米，四毫米我们一般保持默认四毫米，因为这个数据是我 通过数模转过来的，他这个比较好看着，就，所以这个四毫米对他就比较大了，我们一般保持默认就可以了。
粉丝2116获赞5160
相关视频

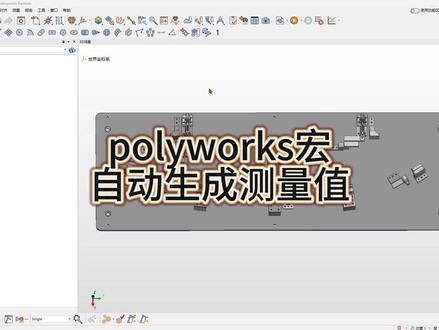

01:23查看AI文稿AI文稿各位好，我们来演示如何不用真实测量也能获得产品的测量值。首先我们可以选择比较点，我们创建曲面比较点， 本次演示方式为铆定，在需要检测的地方铆定，比较点 锚定完成，我们把比较点全部选中，点击我们的红焦本，输入公差及限值， 点击确认 我们的测量就完成了。一键获得所有点的测量值，结果是随机等。 如果对，如果大家对红胶门感兴趣，可以私信我。
21测量朋友圈
01:27查看AI文稿AI文稿嗯，我们今天来看一下这个啊，这个曲面点对齐就是六点，就是 rps 六点是怎么弄的？然后首先呢，首先直接选择这个对齐，然后 全面点对齐，然后他让我选六个点，然后铆定中间间点，然后一个六零杠六，我再带 我们空个键切换一下，我们在这边一个、两个、三个。哦，这是一个方向，我们是可以在第二个方向上第二个方向选两个。 好，在歪下选一个。好，我们点一下，这个也是侧头啊，就我选 之后呢，这里会让我们自己检测，然后我们选点这个探测远点吗？啊？探测远点 哦，选择第一个，第二个、第三个， 好，然后这六个点我们就测完了。啊，这是十两，六个，十两点对齐。
01:30
04:23查看AI文稿AI文稿今天呢为大家带来的是如何使用 polyworks 的曲面点对齐功能，将我们的背侧弓箭与我们的产品数模进行对齐。 那我们今天运用的一个案例呢，是一个呃乘用车的一个呃车门的一个数据，那这一块呢，是我们的一个原始的一个 呃数字模型，是三位数模，那这个呃扫描的弓箭呢？我们就当做是一个被测的一个弓箭。 那首先呢我们要啊进行相关的对齐呢，我们通过在这个对齐方式里面选择曲面点对齐的一个方式，我们呢在我们的呃数三维数据上啊铆定 相关的一些数据点， 那现在呢我们的六个点就已经有了啊，那现在当我们连接我们的探测设备之后呢，就进入到一个啊探测的一个界面，我们按照我们选定一个数据呃数据点的顺序进行相关的一些 探测。我们在我们的呃背侧弓箭上按照相应的顺序进行点选呃再找到大概对应的一个位置即可。 那现在我们可以看到 其实这一块是有一个报错的探测的点有相应的一个偏差，这个偏差呢是我们在前期可以做相应的一个设置的，没关系，那我们就根据这个是一个相当于是一个出对齐的一个方式，那我们再按照我们 相关的顺序再次进行相关的一个探测就可以了。那我们现在进行的是一个点六，现在可以看到如果是绿色的话，就证明呃我们的这一块现在的数据呃 我们点到绿色的部分就进行相应的探测，表示他的偏差在我们的设置的公差范围之内， 那现在呢？大家我们就可以看到我们使用的我们曲面点的对齐，已经将 我们的啊产呃，我们的产品跟我们的理论模型对齐了，这一块呢是我们显示的一个偏差的一个情况啊。今天的分享就到这里。
51始终如一

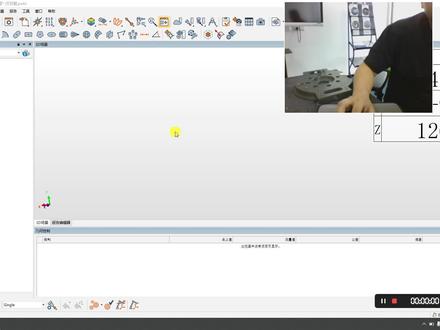

05:09查看AI文稿AI文稿啊？现在我们看一下怎么把我们的速膜导入进来啊？我们怎么导入进来？在这边，然后我这边有一个输入，输入啊，点到下面的那个输入 cd 模型， 找到我们的那个 cd， 要，要 igs 或者 stp 格子好打开 啊。啊，这个膜，这个素膜呢，就和我们现场这个是一样的， 那我们怎么去把这个坐标系？就是建立上有数模，怎么建立坐标系？然后我们首先 也还是一样的先侧一个面 啊，绿色间是踩点， 然后红色是结束， 然后我们再测一个圆啊，就点圆就好了，圆呢稍微要注意一下，就下面这些约束平面啊，因为刚才我们测的是平面一吗？比如说我做这个 结束，那我们再测一个月。 好，现在我们发现呢，还没有建立这个信息之前呢，我们测量的这些数据是没有和这个素膜重合的啊，首先我们这个没有名义值，首先我们要把名义值给付上去， 就是选中框选中啊，然后右击第一名一直， 然后第一名指这边叫我，我们这边他会推荐一种方式给我们，就是从 cd 网上点选，我们就点选，然后平面一啊，因为是我们第一个侧的面是在这个上表面，然后我们定义在附魔上也定义点选啊，点选， 然后这个按空格键，空格键把它放大一下切换，然后呢再切换回来，然后有个手势，手势再放在上面，这个面就会发 发亮了，我们点一下就好了，然后我们这个面点完之后，他会让你点选你第一个圆啊，我们第一个圆是是这个圆，我们吃的是这个圆，这个圆啊，这个圆，我们在送膜上也找到，找到这个位置的圆啊，点选 啊，这个圆是一样的啊，这边关闭掉， 关闭掉啊，但是我们这个数值很大啊，因为还没有精致作废器，所以说它的数值是偏差比较大的。我们精致作废器的话，有三个条件，要有点面线嘛，然后我们我们还没有线，然后我们俩 这个两个圆可以构造成一条直线，我们选中这两个圆，然后我们的目的是线的吧，过道线，目的是线，然后我们点创建直线， 然后方式里面我们选宠对象啊，然后指方是他会推荐的，几次一个推荐的，然后我们不用管，然后直接点创建条了啊，然后这边有一根线了，然后发现测量这边有一根线了，然后我们的条件就达到了， 然后我们对齐，然后选择对齐，然后选择这下面有一个方式，我们选平面轴中音点对齐 好，然后这参数下面有平面啊，圆圆的，就是我们测量的，测量的数据，目标呢就是理论的啊，这个区分一下， 然后我们选下面这个轴，轴就是直线， 经典，你可以选一元，一元二都可以的，然后一一对应啊，然后我们确认就好了，然后他就合上来了，我们来看一下，偏差都很小啊，因为我写的元音是那个， 因为我选择的这个原因是我们的原点，所以说他 x、 y、 z 全都归零了啊，然后然而 x 所 x 的话， y、 z 也是归零的，因为这个轴的方向约束住了， 然后这用点兵线两个圆构造的话，平面着重一点，对齐的话就是这样的 啊，这种平面轴中一点，对，其实是我们那个比较常用的一种方式，其实这里面还有很多的，还还有很多的啊？
