好，现在由我为大家介绍一下用 start 调试 g 幺二零、 cu 二四零 be 杠二实现模拟量输入输出功能。首先我们先来介绍一下模拟量输入功能， 下面我们先来介绍一下模拟量输入的硬件接线。 g 幺二零变频器有两路模拟量输入输入端子分别为 三四端子、十十一端子。这两个端口都可以进行电压输入或者电流输入。 模拟量的输入可以作为变频器转速的设定值或者转距设定值，也可以成为其他一些可以 bico 互联的变量为变频器所用。下面我们先来看 看控制单元 c u， 我们可以看到在 c u 上有用于模拟量信号模式切换的两个 dip 开关。 根据电压或者电流输入的不同，我们还必须设置所属的 dip 开关。当设置为电压输入时，必须将 dip 开关 ai 零或 ai 一调到 u 的位置。 当设置为电流输入时，必须将 dip 开关 ai 零、 ai 一或 ai 二调到 i 的位置。 接下来我们介绍一下和模拟量输入相关的参数。 g 幺二零和模拟量相关的参数包括，输入评播时间 p 零七五三参数。用来选择 模拟量类型的 p 零七五六参数。标定所用的 p 零七五七到 p 零七六零参数。模拟输入断线监控动作阀值 p 零七六幺参数。 模拟输入断线监控延迟时间 p 零七六二参数以及一些监控参数，如 r 零七五二， r 零七五四， r 零七五五两个模拟量端口参数分别以下标零零和零一区分， 下面我们介绍一下这些参数。 p 零七五六是用来设置模拟输入信号的属性。当我们选择模拟输入通道电压信号或者电流信号的时候，除了设定拨码开关，还要设七五六这个参数。 p 零七五六可以设定 为如下值，等于零时为单机电压，输入范围为零到十伏。等于一时为监控单机电压，输入范围为二到十伏。等于二十为单机电流，输入范围为零到二十毫安。 等于三十为监控单机电流，输入范围为四到二十毫安等于四十为双极电压，输入范围为负十伏到正十伏。 接下来我们再介绍一下模拟信号的标定两点确定一条直线， p 零七五七， p 零七五八代表这条标定直线的 x 一 y 一值。 p 零七五九， p 零七六零代表这条标定直线的 x 二 y 二值。 通过这四个参数，我们就可以把模拟信号按照线性比例转化为参考转速的百分比。我们再来介绍几个参数。二零七五幺其含义是模拟输入的状态字，此状态字可监控到模拟信号的断线状态。 而零七五二其含义是模拟输入的实际输入电压或电流。 p 零七五三，其含义是模拟输入滤波时间长数，而零七五五其含义是模拟输入当前值相对于参考值的百分比。 下面我们通过一个实验来练习使用 ai 输入，我们打开 starter 软件， 例如通过 ai 一模拟量端 口，使用可调电阻，以二到十伏信号控制变频器转速，使用断线监控功能，低于两伏时触发断线故障。因为是电压信号，我们应该将 aie 的 dip 开关拨到右的位置。接下来我们对参数进行设置， 首先我们找到专家列表， 我们找到 p 零零零三， 将其设置为三，下面我们再找到七五六， 找到七五六点一，将其设置为 一，确定模拟输入一，作为带有断线监控的电压输入。接下来我们进行标定，找到输入输出， 找到模拟量输入， 找到模拟输入一，我们进行标定令， p 零七五七点一等于二， p 零七五八点一等于零， p 零七五九点一等于十， p 零七六零点一等于一百，关闭即可。 以上四个参数设定的含义为，模拟量输入曲线固定点 x e y 一为两幅百分之零额 定转速固定点 x 二， y 二值为十伏，百分之百额定转速在 a i 输入值与转速设定值组建的直角坐标系中确定了速度，所以模拟输入值变化的斜率。下面我们找到 p 零七六一点一， 另起等于二，设定模拟量输入断线监控的响应阀值为两幅，我们再找到 p 零七六二， 找到七六二点一，另起等于一百，保持出场设定值为一百。 接下来我们演示一下，首先我们设置 p 零零幺零，等于一， 进入快速调试，然后找到参数 p 零零幺五，另七等于十二， 选择模拟量控制红十二，使用端子控制变频器启停，使用模拟量控制变频器转速。然后我们将 p 零零幺零重新设回零， 我们调整可变电阻， 使 ai 的输入值发生变化。为了便于验证我们调整到六伏，我们可以通过 r 零七五二监控实际输入的电压值， 找到七五二点一，我们调到六伏， 我们现在可以读到 r 零七五二的值为六幅左右。按照我们的标定词， 此时的转速设定值应该为百分之五十的参考转速，即七百五十转左右。现在我们来验证一下，我们找到 r 幺幺幺四， 这时我们可以看到转速设定值 r 幺幺幺四确实为七百五十转左右。现在我们启动变频器， 我们找到参数 r 零零六三， 其代表的含义为实际转速，我们可以看到也确实为七百五十转左右。 下面我们对断线保护实际动作做一下演示。例如现在我们找到 r 零七五二 调节电位器，把其调到阀指两伏以下。模拟器断线， 我们可以看到 出现 f 三五零五显示故障，这时我们查看模拟量输入的状态字二零七五幺， 显示为幺零二 h， 其含义为一位为一，九位为零，表示发生了断线。这时我们恢复模拟信号， 使其重新回到法纸两幅以上，执行故障复位， 断线，故障消失。再次监控 r 零七五幺，我们可以看到显示为三百 h， 其含义为一位为零，九位为一，表示一号模拟量端口无断线。 下面我们再介绍一下如何确定模拟量输入的功能。确定模拟量输入的功能， 只需要将您选择的 ci 与参数 p 零七五五相连。例如我们刚才的实验，使用红十二控制变频器时，转速的设定职员为模拟量输入一，那么体现在 bico 互联上，即是 p 幺零七零点零等于七五点一。 完整的 c i 列表可以查阅参数手册。另外必要时您可以使用参数 p 零七五三对通过模拟量输入读出的信号进行停滑滤波。 下面我们再对模拟量输出进行一下简单介绍。这幺二零变频器同样有两路模拟量输出，对应的端子分别是十二 十三、二十六、二十七，两个通道的相关参数同样以下标零零和零一区分。下面我们也是先来介绍几个参数。 p 零七七幺，其代表的含义是模拟输出信号源。 p 零七七六，其功能是模拟量输出的类型。 当其设定为零时，为电流输出范围为零到二十毫安。当其设定为一时，为电压，输出范围为零到十伏。当其设定为二时，为电流，输出范围为四到二十毫安。 接下来我们再来介绍一下模拟信号的标定两点确定，一条直线， p 零 七七七和 p 零七七八代表这条标定直线的 x 一 y 一值。 p 零七七九， p 零七八零代表这条标定直线的 x 二 y 二值。下面我们再来介绍一下几个参数 表示实际输出百分数的参数，二零七七二表示实际输出值的参数二零七七四，其含义是模拟输出当前输出电压或电流表示输出数值状态的参数二零七八五。 下面我们以模拟输出端口一输出转速值为例进行一下演示。将百分之零到百分之百范围内的转速值转化成二到十伏范围内的信号为例， 我们打开 starter， 首先我们要设定模拟输出一端口的信号源。我们设定 p 零七七幺点幺等于二十一， 其代表的含义是模拟量一通道输出的值为变频器实际转速，而零零二一对应的值，接下来标定模拟量输出， 我们找到 p 零七七六，找到 p 零七七六点一，将其设定为一，其含义为，将模拟量输出 定义为电压输入零到十伏。接下来我们标定曲线参数值，找到输入输出，找到模拟量输出，找到模拟输出一， 我们将 p 零七七七点一设置为零，将 p 零七七八点一设置为二，将 p 零七七九点一设置为一百， 将 p 零七八零点一设置为十。 以上参数设置的含义是，模拟量输出曲线 x 一， y 一百分之零相当于两幅， x 二， y 二百分之百相当于十伏。下面我们做一下监控，启动变频器，我们把转速调到七百五十转左右， 我们找到参数 r 零零六三，查看实际转速， 找到 r 六三点一，我们可以看到确实为七百五十转左右，这时我们找到 r 零七七四， 根据设定我们可以知道百分之五十的转速设定值应该对应六幅，我们可以看到模拟量一端口输出确实为六幅， 我们也可以用万用表测量端子十二十三之间的点压显示也是六伏。 如果我们在电机运转过程中，需要正反向过程都输出速度值，并且对 对应的速率以绝对值的形式输出，那么我们就需要激活模拟输出的绝对值计算，将 p 零七七五点一设置为一， 设置好参数后，我们来实验演示一下，下面给定一个正转的七百五十 r p m， 我们找到 r 零七七四点一， 可以看到其值为六伏左右，再给反转信号， 同样 r 零七七四点一的值为六幅左右，下面我们找到 r 零七八五， 我们可以看到一状态位被制位，说明现在 a o 的输出值是负值。 反过来如果不激活 p 零七七五点一，那么我们来看一下， 将其改为零， 启动变频器， 当症状时二零七七四为六伏左右， 现在给反转信号。 现在我们可以看到 r 零七七四输出值为零左右，并没有输出绝对值计算确实没有激活。

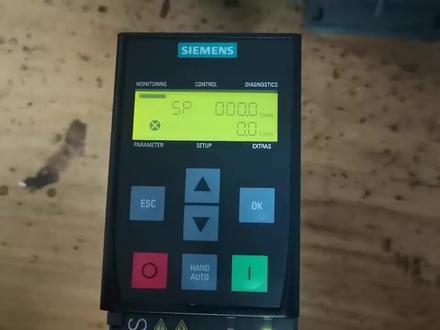

大家好，下边呢，给大家来讲解一下新闻子 g 幺二零变频器的快速调试啊。首先我们按一下 e i c 键，切换到菜单选择界面，将光标切换至 c t app 好，按向下键按确认键好，下边提示我们是否进行复位好，我们按确认键好，切换到 yes， 好，那么现在啊， bm 器进行复位好，等待好，复位完成好，复位完成。首先第一个参数 p 九十六，选择电机的类型 好，我们选择一部电动机，确认好。 p 一百，选择电机的标准， 确认好五十赫兹 iec 标准好。 p 二幺零来选来设定变频器的输入电压啊，变频器的输入电压四百伏 啊。 p 三百，来选择电机啊，我们使用的是一个第三方的电机啊，并不是机门子的啊。 p 三百，设置为一，第三方电机 啊，八十七赫兹啊，选择 no 啊，不需要啊。 p 三零四，电机的额定电压 好，电机额定电压我们设定为二百三十伏。 好，确认 好 p 三零五，设置电机的额定电流好，这台电机的额定电流它是一点零八安 好，根据电机的铭牌进行设置好，确认好 p 三零七电机的额定功率好，这台电机的额定功率是零点一八千瓦 好，确认 p 三幺零电机的额定频率五十赫兹 好， p 三幺幺，电机的额定转速一千三百七十转 好，确认好 p 三百三十五，设置电机的冷却方式，好，我们选择啊，设置为零为自然冷却 啊。 p 五零幺啊，设置为 v， 设置为 v e c 啊，横定负载，适用于我们输送的传动 啊。 p 十五，设置啊，红啊，我们将红啊，例如修改为红十二 好，红十二表示通过端子控制起行，通过模拟量进行调速啊， p 幺零八零，最小转速啊，最小转速为零。 p 幺零八二，最大转速一千五 p 幺幺二零，加速时间十秒 p 幺幺二幺，减速时间十秒 p 一百一千一百三十五啊， off 三的停车时间零秒 好，幺九零零好，我们电机的数据识别好，我们将电机的数据识别设为一静态识别好，如果我们没有进行电机的数据识别的话，这块会有一个叉，如果我们识别完成以后，这个叉会消失。好，确认 啊，调试完成啊，确认啊， yes， 确认啊，那么等待 好完成以后，我们进行电机的数据识别 啊， ok 啊，现在啊，进入到了我们这个显示的界面啊，这个参数先不用管啊，因为我们设置了模拟量的调速。 好，下边我们来进行电机的数据识别。好，通过手自动切换按键，切换到手动啊，这块会显示一个手 好，然后按下启动键好，电机进行数据的识别啊，如果识别完成以后，并且没有错误啊，叉号会消失，并且幺九零零的参数会自动等于零啊，刚刚我们把它修改为一了。好了， 电机的静态识别完成，学会的同学双击点亮，支持一下，每天为大家分享自动化知识。

好，踏过这， 那我就这就不管他了。不，不管他，你之前也用过？ 用过了，你不管他。他说今个扫今扫不清了，你再去看看。看嘛？扫错了， 在线在线。 接下来我们上面穿人家出太阳要穿到人家从他配上来，人家配置穿上来才穿长袖。现在是 就用他那个表格上的速度上传上去。看没有？你项目名字已经变了。我晓得晓得，成功了。 s u。 谁那个成功了，打死你，搞定了，然后你再把它传一会，然后。

本视频内容包括三部分，第一，网络结构。第二，软硬件要求。 第三，实验也是 一网络结构，通过支持路由功能的 s 七三百 cpu 作为网关，实现 pc 机通过两个指网访问 g 二零变频器。 主要硬件结构如图， 一个是 pu 三幺九，一个七幺零变频器，还有一个 p。 cpu 跟 pc 机通过仪态网线连接， 然后 g 二零跟 cpu 之间通过 dp 网线连接。 第二，软件要求，软件要求 要实现路由功能，需要配置以下软件 stop 七，这是 s 七路由功能的 stop 七，最最低版本是 v 五点零 s p 三 h f 三，本地中使用的是 w s p r start 变频器调试软件，本地中使用的版本是 v 四点四点零点三、 government studies and gps g。 不需要再单独安装 gps basic。 以上软件都建议选择最新版本的软件包。另外请注意软件的安装顺 印，先安装 stap 七，再安装 starter。 硬件要求，有连接 plc 接口的 pcg 一台， 本地中使用 pc 机网络接口连接到 s 七三百 cpu 上的 pn 接口。支持 s 七路由功能的 cpu 设备， 本地中使用的是 cpu 三幺九杠三， pndp 版本是 v 二点八，以下地址可查询支持路由功能的 cpu 七二零变频器一台，控制单元 cu 二四零 e 杠二， dp 杠 f。 本本是 v 四点六， 仪态网线一根， dp 电缆一根。 三、实验演示， 打开 stappy 软件，新建一个项目， g 二零杠 rotting， 点击 ok， 右键插入一个三百扇， 选择 plc 编辑仪态网折叠， 点击浏览 这里能观察的 picidis， 这里 ps 地址不受改动，点击 close， 选择本地连接属性， 单击本地连接属性协议，求改本地连接网段为 plc 同用网段，单名为点二，点击 ok， 双击哈的呗。 首先插入一个三百导轨， 右键单击 target one day， 紧接着右眼单击选择一个 cpu， 这里 vspu 三幺九杠三 pndp v 二零八 app 地址微幺九二点幺六八点零点一， 新建一套 简洁 ok， 进行一个 dp 网站， 点击 ok， 当你选择破费 pass dp， 下面 shannon makes one send mix 七二零，选择 su 二十零一杠二 dpf 这个结尾是接着对文件插入到 dp 网段，这里选择 dp， 地址为六，然后 cu 版本为四点六， 点击 ok， 变异 单机下载， 点击 ok， 下载完毕后在线观察一下音撇生态 底线正常， 你选择 g 二零，单机双击 commissioner 请求使用选选择在线 双层，另配一套皮衣， 这样是 w 就可以通过 plc 在线 g 二零 打开传送列表，从这里我们可以看到已经显示啊 nice video。 最后感谢大家收看本次的视频学习内容。
