啊,各位大家好,那么最近的话呢,看到一个文献里面有这样子的一个这个,呃瓶子的这样子的一个图啊,呃,感觉挺有意思的,那我们看一下用这个开门胶去能不能把这个绘制出来啊? 那比如说我们首先呢来绘制这个瓶盖,瓶盖的话呢我们可以用这个里面的这个, 这个是我看一下啊,在这个绘制元素里边绘制元素里面有一个这样子的圆边的这个矩形啊。啊,我们比如说大概画这样子的一个 当做瓶盖,那然后我们复制一份把它呢进行一个压缩,呃压缩啊,然后呢把这个长度呢压缩一下 架子好放进来,然后呢把它变成一个这个白色的。好,那么可能再压缩一点好,然后呢按住 ctrl 加 shift, 然后呢用鼠标左键呢平移啊平移一些这个出来啊就复制 啊,大致上呢画一些就这个当做这个瓶盖 啊,你看这样的话呢相当于这个瓶盖就复制,呃就把它这个画好了,但这个间隙的话呢可能需要这个进行,再需要进行个微调什么的, 然后底下的话呢他是这样子的一个形状,然后这边的话有一个这个这样的一个曲线,那这个曲线的话呢我们可以用两个这个圆来 代替啊,试一下啊,好比如说绘制这样子的一个,然后呢稍微放大一些啊,然后再复制一份放在这个这个地方, 呃,这可能可能有点小了啊,我可能再放大一些啊,要是这个的大约一半的这个样子啊,然后呢复制一份过来 啊,接下去呢再有一个这个直角的这样子的一个四边形啊,放在这个地方 好,大概是这个样子,对吧?好,然后呢把这个部分变成一个白色的啊,然后呢把它呢放到这个前面来。 好,那么这个样子的话呢,可能这个这个上去的太多啊,然后呢我们可以把它呢压缩一下啊,大概是这个样子啊,那这个的话呢也是同样的给它压缩一下啊,然后呢把它把它位置调整一下, 然后呢这个也是的把这个位置调整一下。好,那么大概大概是这个样子啊出来这样子的一个一个东西。然后的话呢加球的话呢,我们绘制一个这样子的一个线线条。 呃啊,当这个的话呢,你可以可以把这个地方如果你觉得不够的话,你可以往上拖啊,他就是变长一些,然后这个的话呢我们右键啊设置他的一个 呃这个格式啊,比如说我们把这个设置的粗一些,比如说零点零八一这样子看一下。 哦,他比这个要要大了,我们把这个也设置了零点零八一好看,这个粗的话呢可能不够粗,那么再再设置粗一点,那我把这个改成啊,我们改成这个零点一吧,看一下子 啊,那这个粗细的话呢应该差不多了,这个样子啊我们可以放大一些来进行一个调整啊。 呃,看样子的话这个地方还差一点点,对吧?呃,然后这个地方的话呢有一点有一点,这个没有没 有对上啊。啊,大概是这样的,在这个弧度可能不是很完美啊。呃可能需要一些细节上的一个雕琢好。然后呢我们这个水平复制复制一层啊,就是按住 ctrl 加 shit, 然后呢用鼠标左键水平的往左边去移动啊,到这个地方。 呃,那这边的话呢,你可以把这个往往里缩放一点点 啊,大概是这个样子啊, 好,然后呢我们把这个复制一份,比如说,那,那再复制一份,我们把这个呢,比如说旋转个,呃,旋转个二十度,然后跟这个地方对上,然后这个呢旋转个负的二十度, 然后跟这个地方再对上。好,那这个缺口呢可能太大啊,我们这个往往前来一点,然后呢这边这个也是的啊,往这边来一点。 好,然后呢我们再绘制一个这个弧形的这个,比如说这个九十度的这个,我们我们在这呢绘制一个弧形的。好,然后呢把它的这个粗细呢也改成这个零点一啊, 他们压出啊,这样的话呢,然后呢再把它拼接上 啊,这个往这边稍微调一点点,然后这个可能要再往下拉一点好,好,那么这样的话呢大体上就绘制完成了啊, 然后呢把这个地方的位置呢调整调整 啊,微调一下。好,那么这个的话呢就基本上跟这个差不多类似了,然后你可以在上面写,这就是输入这些文本啊,大概是这样一个情况,那么这个的话呢,就是 啊这这么一个绘制过程啊,那么希望的话呢啊,对大家有一定的这个帮助啊,那这个的话呢,这些有一些这个细节上的这个问题的话呢,可能需要再进行一个微调啊,好,那我们这个就讲到这啊,希望的话呢对大家有所帮助啊,谢谢大家。
粉丝2131获赞6275

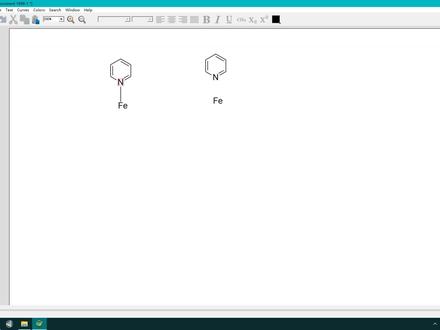

啊,各位大家好,那么我们在这个 cambo 里面绘图的时候呢,有的时候会遇到这个啊,金属有机配合物 没有的时候呢,需要去进行绘制一个这个呃配位键啊,那比如说我们这随便举了举个例子,比如说这个比定和这个铁配位啊, 那么如果你画一个蛋和铁之间画一个正常的一个单件的话呢,他这个蛋上面就会带一圈这个红色的这个东西啊。嗯,那么画配位键的话呢,我看有些小伙伴他可能直接的话呢,在这里找一个箭头,然后呢从这 哎伸过来打到这,那么这个的话呢,那如果你位置调整好的话呢,呃,身上也看不太出来有什么太大的区别啊,那么实际上,但是这个的话呢,身上 他们是一个孤立的啊,就是相当于是一个片段,就是这个分比例,一个片段,这个箭头一个片段,然后呢这个铁一个片段现在是这样子的,不像这个的话呢,是一个这样子一个整体,那么这样的话呢,这个配配键怎么画呢 啊?在这个多重键里边,你单击这个啊,单击这里的一个小三角啊,那么展开来,那么发现这里有一个 s, 然后呢一个箭头到仰,那么这样的呢,实际上是个配位键 啊,点中他之后呢,我们在这里比如说把鼠标放在这根键上,然后单击鼠标左键啊,那么他就会把这根键变成一个配位键啊,如果你再单击一下他,那么他这个配位键的方向 就会发生变化啊,那么这个可以根据你的需要呢去进行个点击,然后另外的话呢,像这种,那么你可以在这个弹上面,鼠标放在弹上面,然后呢点中之后呢再把它拖到你这个金属上面啊,那么这样子的话呢,也是可以的, 这样的话呢,它就是这个配位键呢就画好了。呃,这个的话呢,就是 camber 里面的这个配位键的一个绘制方法啊,那么希望对大家有所帮助啊,谢谢大家。


首先敲黑板,划重点,这是一个全新的合集,主要讲一下化学结构式绘制软件 cam jo 以及 cam 三 d 的相关教程。今天我们讲的是如何绘制这样一个多彩的含本环结构的化学分子。我们先随意绘制一个含本环的有机物, 单击左侧本环图标,先绘制第一个本环,再选择左侧单件图标,将鼠标定位在第一个本环的碳原子上,绘制一根单件,用类似的方法将这个有机物画完。 画完之后,我们单击左侧套索工具,将遇上色的本环圈住,右击本环,依次选择颜色,减去环形填充颜色工具栏,这样就 会出现一个新的工具栏。接下来你就可以选择自己喜欢的颜色给本团上色了。如果没有你喜欢的颜色,可以单击更改自定义环,填充颜色按钮。接着选择规定自定义颜色, 调好色后,单击添加到自定义颜色即可。在左侧自定义颜色中进行选择上色,如果不想着色的话,单击 remove 按钮 即可将颜色擦除。今天简单讲了一下本环上色的方法,后续我还会分享更多有关 camera 的知识,我们下期视频再见。

hello, 各位小伙伴们大家好呀,这里是阿光今天这期视频呢,我们来一起学习一下如何使用 camp draw 绘制球共模型,并导出无背景的清晰图片。比如下面他是一个化学结构式,我们如何转换成球共模型呢? 接下来进行我们的操作。首先我们打开我们的 camera drawer 软件,我们随便选一个化学结构式, 比如说我们还是选择我们刚刚那个图,就是那个结构式,然后我们绘制一下,绘制出来之后呢,我们选中它,这是选中了,点着复制,就是 ctrl 加 七。而在 view 这里,我们选择这个 show camera 三 d hotling window, 呃,这里是把它取消掉了,再把它打开,或者这个,你点击这个, 打开它这个升三 d 的,那它就会跳出来了,跳出出来之后呢,我们把空凑加 v, 把我们的这个啊化学结构式复制到 camp 三 d 当中,他就会显示出求故模型了,然后,呃,接下来,比如说 你如果想旋转他,他这里是可以旋转的,点击这个,然后你随意的拖动他都是可以的。 然后接下来,比如说我想修改它的颜色,我们选中他这个球,右键选择卡了,选择选择他的一个颜色,然后其他的一个颜色也是这样的。 呃,如果你想复制到 word 或者 ppt 上,你可以直接选中它, 然后直接 ctrl c, ctrl v, 你复制到这里,但是你可以看得到你复制进来,它会分辨率比较低,而且它比较相对于比较模糊一些,那么该如何解决呢? 然后我们点着 find, 这里点着 safe, 就是保存,比如说我保存到桌面,然后我们这里的保存 类型呢,我们选择偏居它的一个格式。嗯,在这里的话我们选择 dpi, 就是把它拉到最大,最大的话是一千二。那这里背景呢?我们选择去除它的一个背景,就是在这勾勾上它去除一个背景,点击保存, 然后保存,可能稍微需要等个几秒,把它插出来,再把它复制进来,看一下,他这个就保存出来了。 这是我们刚刚啊空凑 c, 空凑 v 的,然后再把我们这个 放进来,可以看得出来他是这左边的分辨率比较低,他这个是比较清晰的。 是的话就是这样操作的。后面的话我还会继续出 candle 的一些一系列的教程。好的,今天的内容就这么多了,感谢大家收看,拜拜。

大家好,今天探索一下 vivo tepidates 里面 kipper party 跟 party 里面的功能, 这两个就是基本上是用来画那个化学反应装置的。那首先我把我这边需要就是做反应的那些,呃仪器,仪器然后都拿出来, 那我一般会用到这几个东西,就是特价台,然后三口烧瓶,还有那个分水器,还有那个加热台,以及那个就是 嗯,蝴蝶夹,然后这个是冷凝冷凝管,还有那个这是一些的玻璃导管,那我现在就是把它们组装起来,组装的时候就大小什么的 旋转呀,然后都可以把他们就是弄到想要的位置,那我就是给他组合完,就是这样子的,那这个就是我呃组合后的图, 那我们可以看到这个,嗯,这个塞子的话他是要放进,放进瓶子里的话我们是呃选择他来选中,然后是右击三处白可, 然后他就进去了。呃,也可以给这个溶液,然后弄我颜色,就是又吉他卡罗斯 随便弄个颜色啊。当然我这画的是一个不完整的 图,因为就是里面有一些东西是找不到的,这可以作为一个纸画反应的反应装置,从这里的话这里可以进入氮气,氮气,然后中间的话它是用来就是机械搅拌的,然后这块是一个分水器, 分水器,然后这是冷凝管,然后夏季上出,然后从这里氮气的话从这里出来。下面一般我们是装一个那个玻璃烧杯, 当然这个不是说是这个三口烧平,嗯,他是直接放在加热台上的,加热台上一般是要有一个嗯盐浴锅或者是那个犹豫锅的,那为什么在这边他要加一个分水器呢?在直化反应中,因为 就是在纸化反应,他是一个可逆的反应,如果在纸化反应的时候他不及时呃排除他产生的水的话,他的反应的话他就会向着逆反应,就是说他的纸化产物就会产率会比较低的,所以说要及时排除水。

大家好,今天自学一下,就是开门做这个软件的一些功能啊,我们一般就是画化学式的话,一般是把在 vo 这一块,就是把这几个画上对号,就让它显示出来。 嗯,然后在那个 vivo 这一块的话,我是今天感觉特别有趣的一个功能,就是,嗯,他的那个 taplase, taplase 里面有 他可以画一些就是功能性的集团呀,然后还有还有还可以画小动物,就比如这个 mos, 你点开的话, 这里面有很多不同的小动物,你就可以随便画了点一下,然后就可以画上去了,我感觉特别有意思。 嗯,下面看一下这个 structure 的里面的功能,就是它里面有一个功能,就是 convert name to structure, 也就是 直接你输入那个,假如你想,你想就是直接就是用他的英文名字,然后转变成结构的话,就是直接输入他的英文名, 比如写个饼胶纸的英文,点击 ok, 他就会直接出来饼胶纸的结构啊。如果进一步你想知道这个呃单体的那个核磁的那个谱图的话,就是 选中它,然后再再点击 structure 里面的 protector 这个和呃预测核词清谱, 然后点击他就可以看到他的核磁清谱的大概普图。那如果我们是要将这个 ctrl 里面的结构,然后复制到这个核磁核磁里面的普图上的话, 不能直接就是选中,然后靠配,然后进去,然后直接粘贴,这样的话就是那个碳那个那那些原原子就是出不来的,而是在 ctrl 里面选中它之后, 然后在核磁软件中点击 idator 编辑,然后是呃 pastor special, 然后是选择这个 cs camera 装领,然后 点击确定,然后再点击,然后这个图就出来了,现在就是过来的图,就是跟 ctrl 里面的图是一模一样的。


这期教程给大家带来的是如何快速将左边的化学分子结构式转化为右侧的三维球棍模型。我们首先打开 camera, 绘制我们的二维化学分子结构式,我这里已经事先绘制了两个作为例子,我们先选中第一个化学分子结构式,打开 cam 三 d 粘贴进来, 即可看到该分子结构式的三维球棍模型。这个结构式比较简单,我们再来尝试一个复杂点的,选中第二个化学分子结构式,将其复制到 camcid 中。可以看到该复杂分子三维球棍模型也很快就出来了, 我们可以对这些三维球棍模型进行修改。单击菜单栏上的箭头图标,选中小球,右击选择颜色,在这里你就可以更改小球的颜色了。单击菜单栏上的手型图标,即可随意移动三维球棍模型,单击旋转图标, 在三位求过模型上按住鼠标左键,即可进行各种角度的旋转。最后我们想要输出图形的话,只要单击菜单栏中的 fire, 选择 c、 v、 x, 在保存类型中我们可以输出多种格式。以上就是本期视频的全部内容,我们下期视频再见。


啊,各位大家好,呃,那么有小伙伴的话呢,在我的这个视频里边的这个评论区问,就说这个,呃这样子的六根键他是怎么绘制的啊?怎么这对称规则啊? 那么我一般的话呢,呃,在绘制 km 教徒的时候呢,比较追求这个对称性啊,和他的一个呃自然的一个鉴赏,那比如说这个的话呢,是一个六配备的一个这样子的一个配合物的话啊,实际上 km 教他是有这个 有给出这个模板啊,就在这个立体的这个立体中心这里,你看有这种六配位的啊,五配位的等等的一些啊,模板也可以用这个模板啊,那我的话一般就是自己绘制啊,那比如说这个 的话呢,我就是三角形两边过来,然后的话呢,这边再来一个六边形啊,然后这样的话呢啊,这里的话呢,我就把这个给他连在一块, 那么这边的话呢,也是的把它连在一起,然后这边的话呢就是自然的点击,哎,他就会出现这样一根键,对吧?呃,如果然后这边再往上升一个 啊,这个点定定位,定住啊,然后的话再把这个给他拖下来,然后的话呢这个键我可以复制一个啊,按住 ctrl, 然后用鼠标左键拖动就可以 复制下来,然后呢选中这两个点,然后按 ctrl j, 那么他就会连在一起,然后的话呢左边就给他画一个本环啊, 然后在其他的这些个啊,把这个其他的这些个集团啊给他画上去就可以了。 然后的话呢,这比如说是二本基,零基,然后的话呢,这个比如说是弹,然后这个是绿 啊,然后配备键的话呢,我们在这个地方点进去,他有一个这个呃流到仰的一个箭头的这样子的一个符号。 好,然后我们放到这个键上面点击,那么点击的话你可以看到他箭头方向,如果是不对的话,你再再点一次,那么他箭头就会啊反过来啊, 好,然后的话呢再把这个中性金属给他画上,那么这样的话就完成了, 那么这个的话呢,其实这中间这六个圆子是正好形成一个呃,比这个六边形大一圈的一个六边形,那你比如说用这个三角形啊啊绘制出来啊, 这样的话就一个正常的六边形,然后呢我们把这个每一个边呢给它延长一段, 这样子的话呢 啊,你说把这个把这个定位点给他定好,然后呢把这个给他去掉,然后把这连一起,然后这个可以去掉 这两个定位点呢也给他定位下来,然后的话呢把这个连在一起, 这个也是一样的, 这样的话呢就是一个这样子的一个六配位的,这样子的一个,呃像是一个平面的,对吧?那如果你给他加上这个立体构型的话呢,他看起来就是一个比较立体的了啊,那么这个的话呢,我们这里每一个都是这个六十度, 那如果你是他的这个的话,呃,他这个好像不是严格的六十度啊,你把它放在一块的话,你可以看他是有一点点偏差的啊。呃,如果把它都变成这个单件来对比的话 啊,你可以看到他这个是,呃左右两边的这个角度呢是小于这个六十度的,对吧? 好,那么这个的话呢,就是我自己绘制这样的一个六配味的一个构型的一个这个自己所用的一个方法啊,希望对大家有所帮助啊,谢谢大家。
