米思齐串口lora通信教程
laura 创口模块通讯测试首先我们准备两套样品，其中包括两个 laura 模块，两个天线和两条数据线， 然后我们给 lord 模块接上天线，同理再接上第二个天线，无线模块与数据线串口相接，应注意管角定义，黑色的是地线，对准管角插入，不要接反用同样的方法，我们再接好第二模块， 这下模块和数据线就接好了。接下来我们要将两条数据线的另外两个端口，也就是两个 usb 口与电脑相连。 连接好以后，我们的准备工作就做好了，现在我们打开 lower 模块配置工具，对它的参数进行设置。如果电脑 与模块连接正常的话，这里就会显示出两个端口，这里默认了一个 com 六和 com 七端口。我们首先选择一个 com 六端口，点击后面的打开按钮， 这里就会显示一个。打开串口成功，我们再点击底部的读取按钮，显示窗口就会显示 发送数据和接收数据。我们在关闭当前的 com 六端口，选择 com 七端口，应用同样的操作，看发送和接收数据是否正常，这里我们要注意检查两个端口的基本设置参数一定要相同， 否则就无法进行通信了。两个端口都能正常发送和接收数据，就表示电脑与模块连接正常。接下来我们再打开串口，调 是助手工具，我们可以在左下角看到两个端口号，首先我们选择 com 六端口，点击这里的打开串口按钮，接下来我们再打开一个串口调试窗口，这里我们选择 com 七端口，同样的我们点击打开串口按钮， 接下来我们就可以测试了，我们在第一个窗口输入一段数字，我们点击发送，大家看到了吗？左侧 com 六端口数据显示发送成功，右侧 com 七端口信息显示接受到数据， 同样的道理，我们也可以右侧 com 七端口发送一段数据给 com 六端口也是可以的，两个端口数据收发正常，表示我们的测试成功了。
粉丝268获赞610
相关视频
04:21查看AI文稿AI文稿一九零系列 loro 网关与节点模块通信教程，实现网关与节点进行数据交换。第一步，安装网关为网关，安装天线电源。 第二步，调试网关。第一种，电脑直连网关配置方式，使用网线将网关与电脑连接。右键网络选择属性，点击更改适配器设置。右键以太网选择属性， 双击 internet 协议版本。四 t c p i p v 四、更改电脑 i p 地址与网关处于同一网段，例如幺九二点幺六八点四点幺零二， 点击确定保存修改，打开浏览器搜索幺九二 二点幺六八点四点幺零幺，进入网关。 web 配置界面，默认用户名、密码均为 app 们， 点击 laura 设置 laura 参数设置，可对模块地址、网络地址、模块信道以及空中速率等参数进行修改，同组设备 laura 参数保持一致。 socket 参数设置以 socket a 参数设置为例， 工作方式有 tcp server client、 udp server client 四种模式。此处以 tcp server 为例，适用于网络中没有服务端记录本地端口。 点击保存设置，点击重新启动模块。第二种，网关连接交换机配置方式，首先以直连的方式进入 web 配置页面，点击本机 ip 设置，更 更改本机 ip， 例如一百九十二点一六八点零点幺零幺，更改地址不要与现有设备地址发生冲突。点击保存设置配置未完成，此处不做重启，点击 laura 设置 laura 参数。 socket 参数设置与直连方式同理，点击保存设置，点击重新启动模块，使用网线将电脑和网关连接到同一交换机。更改电脑 ip 地址为自动获取。 第三步，使用 tcp 与 udp 测试工具模拟客户端，打开 tcp 与 udp 测试工具，点击创建连接类型，选择 tcp 目标 ip 和端口，设置为 闯关 ip 地址和记录的本地端口，点击创建，点击连接。第四步，安装调试一二十二模块为模块安装天线， 并使用 usb 转 t t l 转接版，将 e 二十二四百 t 三十 d 模块与电脑连接，将模块更改为配置模式，打开 e 二十二 lora 模块配置软件，选择对应串口，点击打开串口，点击读取参数， 波特率，既有校宴与设备保持一致。空中速率、模块地址、频率、信导、网络 id 等与记录的网关 lord 参数一致，其他参数保持不变。点击写入参数，点击关闭串口，将模块更改为透传 模式，同理配置第二个模块。第五步，使用 x c o m 串口调试助手模拟串口设备，打开 x c o m 串口调试助手，选择对应串口波特率，既有较艳，与模块参数一致， 点击打开创口，同理模拟第二台创口设备。第六步，通信效果展示模拟的客户端发送数据，模拟的创口设备收到数据，模拟的创口设备发送数据，模拟的客户端收到数据。 网关节点之间的无限底层数据交换采用了加密方式，确保了数据的安全性。但对于外部接口来说， 说是透明传书所收集所发，所以网关可通过 modbas 协议对多个节点进行轮巡采集数据。本次教程到此结束。
08:42
02:26查看AI文稿AI文稿网口设备无线访问串口设备你会做吗？一分钟教会你如何做。现在我们就用两百 smart prc 加一个网口柔软模块来读写这个艾欧巴模块。好，我们来捋一下思路。 prc 作为客户端来访问这个网口柔软 走的是 mode 八子 tcp 协议，他把 tcp 协议变成 rto 豹纹发给这个柔软模块儿，然后读写这个从战模块儿的数据， 然后重战模块的数据，再通过这个柔软反馈回给主战。现在开始动手做，总共分三步，第一步，第二步，第三步，打开浏览器，输入 ip 地址幺九二点幺六八点幺三，这是网口的默认 i 地址，输入账号密码登录进去。这个柔软模块是作为 modelbox t c p 服务器启用 mode bios t c p， 其他模式禁用。这里的端口号为五零二，保存并重启。再次进入 设置无线参数，发送频率为四五零，接收频率为五百，保存并重启。第二步，编写 prc 客户端程序，读写一号站 皮尔西要访问的 ip 是这个柔软模块的幺九二点幺六八点一点幺三，端口号是五零二，下载程序到皮尔西。 第三步，设置一号重战 l 板模块的参数，用 usb 转四八五连接到这个模块，打开配置工具，选择模块的型号，点击开始扫描， 设置为一号站，和硬件宝马一致，无限发送的频率为五百，点击发送无限接收的频率为四五零，点击发送好，最后断电重启模块。最后我们调试一下，你看这个片期就可以无限控制这个柔软模块了， 实验就完成了。如果一个网口对多个串口设备就可以把这个柔软模块作为二号站，其余的参数与一号站设置相同。 修改皮二七程序，轮寻一号站，二号站楼软。无线通讯可以一对一，也可以一对多，可以网口访问串口，也可以网口访问网口，看你的工程项目需要，如果在无线通讯中遇到什么问题，可以一起讨论哟。
110艾莫迅自动化
03:45查看AI文稿AI文稿哈喽，大家好，我是超子，那么今天呢，我们来做一下简单的啊，捞绕模块之间的数据透传实验，呃，那么实验的现象呢，我们可以准备 a 和 b 啊，两个板子 哎，那么 a 版按键按下，那么可以控制 b 版的这个 led 灯，那么 b 版按键按下，那么可以控制 a 版的 led 灯啊，那么就是呢，因为他们之间有数据的这个收发 哎，然后呢数据透传这种方式呢，我们需要注意四个相同的要素啊，那么就是网络 id 相同，模块地址相同啊，信道相同，空位相同啊，然后呢我们来看一下相关的一些计存器的配置 啊，那么首先呢是零零零一啊，呃，他们是我的 face 啊，就是模块地址是两个啊，也就是高低两个字节的啊，那么 f f 这个地址是用于这个广播的啊，所以说除了 f f 失败的地址呢，我们可以用作呃普通的啊模块地址，然后耐踩低啊，耐踩低呢，是主要用于这个中计啊，也就是中计两个不同的矮低之间的这个模块数据啊。呃，但是呢，我们现在做最基本的啊，两个模块之间的数据透传啊，那么所以说呢，我们就保持耐踩低相同就可以了。 然后呢后边呢有一个这个零三啊，创口波特律，创口的波特律并不影响啊，即便 a 和 b 二者的这个创口波特律不相同啊，也不影响他们进行数据之间的这个投传 哎，然后呢就是空滤啊，那么空滤是必须相同的啊，那么不同模块之间的如果空滤不相同的话呢，那么甭管你偷船对吧，还是你这个定点或者其他这种方式啊，他都不可以进行这个收发啊，所以空滤这个地方要注意，然后还有信道相同，是吧？那么信道呢？是定这个频率 啊，信道不同的话，他的实际频率看他有换算公式啊，嗯，有零到八十三啊，一共有八十四个这个信道，哎，然后呢就功能配置这一块啊，大家一定要注意这个传输方式啊，他有这个透明传输和定点， 那么我们今天主要测试就是这个透明传输啊，然后呢还有这个中计功能，呃，你只要我们用作他啊数据收发的这个节点啊，那么他呢就必须关闭中计功能啊，如果一旦你使能的中计之后呢，那么他这个模块的收发就不是你控制的，对吧？因为他是负责转发啊，就是中计不同的往来低之间的数据， 所以说呢，我们正常的传输方式啊，那么必须要关闭这个什么这个中计这个功能。哎，然后呢我们呢这个是两个这个创口啊，捞尔模块，那么他们之间啊，呃，他呢是不需要进行一个什么一个这个组网的这种方式啊， 就是我们只要配置好，但比如说我现在这个透船方式啊，只要你所有的模块地址相同啊，网络力相同，空气相同啊，这个还有这个这个这个心道相同，那么他们之间啊就可以 收发这个数据，那么所以说呢，呃，有一个问题啊，非常就是如果说他这个密度比较大的情况下，那么会有一个什么就是数据的这个冲突啊， 有个冲撞的问题啊，所以说这个地方呢，就需要大家呢根据不同的这个场景啊，根据不同的应用来来定制啊，来制作不同的这个防冲撞的。这个什么，呃，这个，这个这个算法吧，呃， 创口的捞软呢还呢还主要受限于这个创口的这个波特率啊，所以他这个，呃并不太能传输一些大的这个数据量啊，或者说一些速率要求比较高的这个数据量，呃，都有些小数率啊，低速率啊，小数据量的这些数据呢，还是比较好的啊， 而且他这个传输距离，嗯相对来说还是比较远的啊，相对于来说咱们局网的那个组网的吧，有这个 z 跟 b 啊，对吧？有这个蓝牙呀，还有这个大家最常见的啊，还有这种 n 啊，还有什么这个 什么单品二四 l 零幺吗？啊？呃，当然了，大家这个不同的这个局网这个视频这种方式啊，会有不同的这个场景啊，那么后面呢，我们会再做一些其他的测试啊，如果有一些什么好玩的地方再和大家一起分享。
162超子说物联网
02:58查看AI文稿AI文稿最近很长一段时间没有发视频，主要是因为最近在备战这个住店里的这个公配店考试，还有一个注册安全工程师考试，还有一个月考试了，住完还没怎么看，这心里有点慌啊， 住店的东西有点坑爹啊，当年以为挺过了基础，很简单的，结果过了基础才发现这一切才刚刚开始。这树大概有四十斤， 然后自己最近乱了的时候想起个冻东西了，这个我自费买了两个小模块， 这是是个什么东西呢？给大家看一下，这是个捞啊，这个无线串口头长模块，因为以前大家有的人用过这种四 g 的这种车模块，四 g 这个模块呢，有时候比较稍稍流量， 然后呢有时候在想，你说如果厂里面只有这种几十几十米的这种啊，然后是不是用用这种不走流量的 比较合适呢？我，于是我我买了两个，我在软件上设置了一下，我做了个实验，你看看这这个东西，这个是我以前以前做的一个，这个人机界面跟这个大牌机控制，我们先看这里，这亮了个灯，我看能不能给他把那个灯关掉啊，按住啊， 哎，关了啊，他再关掉一个，哎，这说明这个腾讯是是好好使，对吧？ 这东西。然后呢我们看一下啊，你看看这，这是大面积的窗口线，他他的这个窗口线呢？哎，咱们对他并没有直接进这个人机界面，这个窗口线呢，他是进了第一个 模块的，这这个窗口窗口以后呢，在这里这里有对天天线啊，然后天线发了以后再再由这边接收，接收掉了以后这边的窗口，他第二个模块的窗口是跟这个这个人机界面的窗口是连连在了一起，你看这样的时候，对吧？ 这样呢？我们是不是可以做一些这种短短成的这种无线？这样等明后天了，我我们拿一个模块到比较空旷的地区，他们标标称说能能通信三公里，我能看看他这个到底能不能通三公里， 这电流不算高，电流是人机界面加这两个模块，嗯，是三百毫安，然后我一开始没加人机界面的时候，两个是一百三十毫安，然后这一个块大概发送的时候可能消耗七八 八十毫安吧。对，大概就是这个样子。然然后再看看，再看看这边，这边发了以后，这边我用一个四八五的这个口，啊，我来监视一下，这是是那个猫的八十的东西，你看发了好多这玩意， 哎呀，我几点了？我九点四四十了，这个不能，赶紧要收一收，八点钟上课了，哎呀，赶紧这个收了。
00:42查看AI文稿AI文稿洛朗模块如何实现一对一通讯？第一步，我们确保两边设备通过有线连接没有问题。 第二步，确认两边设备的通信参数，如果跟罗纳模块默认的参数不一致，就修改对应的参数。例如，本次演示的温湿度传感器的波特率跟我们罗纳模块默认的数据不一样，所以需要修改波特率。我们将九千六修改为对应的四千八波特率， 而数据位停止位、较艳等参数与均一致就无需修改了。将两个模块的参数都设为一致后，即可实现罗纳模块一对一通讯。如画面所示，温湿度传感器可以和罗纳模块正常通讯。
55艾莫迅

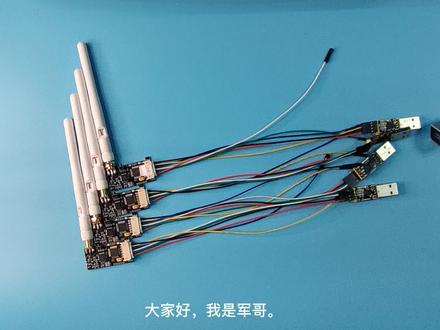

03:16查看AI文稿AI文稿大家好，我是军哥，今天讲解 diy 二二之后模块的组网配置方法。准备了四个模块，其中一个接命令串口作为网络协调器，另外三个接用户串口作为终端， 将这四个模块通过 usb 段 ttl 连接到电脑。这四个模块属于出场为配置状态为配置状态的模块，上电之后绿灯闪， 下面我们打开之后命令通信器来配置网络协调器。组网时需要将一个吃后模块设置为网络协调器，打开配置软件，软件会自动扫描命令串口， 选择网络参数配置器，点击弹出窗口的连接端口， 点击设置为协调器， 点击打开地址分配器，地址分配器可以授予其他为配置节点部重复的地址和相同的网络来信头短按三个终端模块的版赞，案件模块闪青色 md 模块就会进入组网模式，接受距离最近的地址分配器授予地址。 多个模块可以同时配置加入同一个网络终端模块，加入成功后，软件会显示加入模块的地址， 然后需要点击关闭地址分配器，退出地址分配器状态，这样就配置完成，组网成功。下面进行组网模式的 轴方测试，点击用户串口通信器，点击连接端口， 这样就可以实现穿口的一对多和多对一的透明传输。组网模式会让加入网络的终端模块的用户穿口连接到网络协调器的十六端口，形成一对多和多对一的透明传输。 之后命令通信器可以启动拥护窗口通信器，控制网络协调器的十六端空， 根据接收数据的不同地址启动多个通信器，实现数据的接收和发送。模块还有创口指令配置方式，详细可以查看产品使用说明书。 模块采用进口 ss 一二七八芯片，基于漏热扩频，使用四百三十三频段，具有发送前搜寻，具有丢包重传功能，满足五委会五十二号文件要求。民用计量仪表设备应当具备发射前搜寻等干扰规避功能。 模块室外可视无遮挡，离地一点五米五地外吸盘天线通信距离可达五千米。模块可实现点对点透明传输。一对多、多对一和多对多组网通信。 本公司提供技术支持，欢迎大家来电咨询，感谢大家观看！
01:52查看AI文稿AI文稿无限数据采集你会做吗？今天就带你做一个实验，实验用到的部件有皮尔西加串口 lower， 他们是一组和两个 lower modelbox io 八 r 模块实验的目标，用 pelce 无限读写这两个模块的数据。第一步，编写一个 modelbox 主战程序， 轮巡一号站和二号站，下载程序到 prc。 第二步，用 usb 转四八五连接到电脑设置楼，让模块的参数打开配置工具，选择串口号为 com 七， 如果不知道串口号的可以在设备管理器中查看。打开串口，进入命令模式，发送频率设置为四三四，点击发送，接收频率设为五零三，点击发送， 最后断电重启模块。第三步，设置楼兰摩托八四 l 八的参数，用 usb 转四八五连接到这个模块上，打开配置工具，选择模块对应的型号，串口号选择 com。 七，点击开始扫描设置模块的从站地址为一号站， 点击设置其他通讯参数可以在这里设置。设置无线发送的频率为五零三，点击发送，无线接收的频率为四三四，点击发送， 最后断电重启模块。第四步，设置另外一个柔软 mode 八四 l 版的参数，打开配置工具，设置参数与上个模块只有一处不同，就是模块的重站地址设为二号站，点击设置，最后断电重启模块，最后 把这个柔软模块的四把五线接到 prc 上， prc 就可以无限读写一号站和二号站的数据了。如果实验中有什么问题可以评论区问我。
146艾莫迅自动化
16:55查看AI文稿AI文稿哈喽，大家好，我是超子，那么今天这一节视频啊，我们呢，呃，是讲一讲啊，当我们第一次拿到一个 lora 模块的时候啊，我们应该第一步做什么 啊？那么肯定呢，就是打开模块手册，哎，找到引脚定义这个章节，哎，看一看模块上所有的引脚的功能是什么， 哎，找到他的电源供电角，哎，看一看他的供电电源多少啊，这个比如电流需要多少，然后呢，还有这个 l 口，这个参考电瓶是多少， 然后呢，我们根据这些手册上的要求啊，我们去连接我们的卡板啊，连接我们单片机的 l 口，哎，把这个硬件上的连接做好之后，对吧，咱们才能够通过程序去控制它。 好，那我们接下来呢，就以一二一三二为例啊，咱们来看看怎么来，呃，做啊，哎，那么首先呢，这个资料包中啊，文档资料，这有这个咱们模块的一个规格书，就手册呗。好，那么打开手册之后呢，先找啊，哎，引脚定义 好，引脚定义呢，一共是一二三四五六七八九十十个引脚好，我们往下拉，哎，看看定义，那么先看八九十固定口， 哎，就说嘛，就是这个天线旁边这啊，就说明他只是起一个支撑的作用，固定的作用，对吧，没有任何的网络连接，哎，所以我们就不管他了。好，再看六七六 vcc 七，真地啊，那么这哥俩呢，就是供电饮酒了， 对吧？电源正，看正，参考就电源正啊， v c c 啊，电源负呢，就是 dnd， 再看它的供电范围，要求二点三到五点五伏，然后也就是我们的供电电压 一定要在这个范围之内，哎，如果说再详细一点呢，那我们就要找到他这个工作参数这一块的这个介绍，对吧？你看最小二点三，最大五点五电，型值五伏， 然后呢备注啊，大于等于三点三伏，可保证输出功率，哎，如果说我们板子上有五伏，对吧？那我们就给他五伏供电，哎，如果说没有五伏电源，这个时候呢，你看至少咱们要给他什么呢？哎，大于等于三点三伏，哎，至少咱们要保证三点三伏以上，哎，尽可能的去满足手册当中的要求。 然后呢，我们可以再看一下他这个通信电瓶啊，呃，这块呢就是控制接口 l 口，控制 l 口啊，那么这块呢，也是三十三伏啊，因为单片机这块呢，有常见的有五伏的面积，有三十三伏的面积，对吧？五伏的话呢，他的 l 口输出都是那什么高电瓶是五伏，电瓶是零啊，可以这么理解啊，这时候你看备注啊，如果说使用五 五伏的电瓶，对吧，那就有风险烧毁，所以这个时候呢，我们就要考虑，哎，如果说咱们单片机是五伏怎么办呢？咱们最好最好啊，是加上这个什么呀，这个电瓶转换电路，哎，尽可能的去满足手册当中的哎要求， 哎，所以说我们拿到任何一个模块之后啊，都要先这么来看一看，好，那么看到这个供电电压之后啊，咱们呢就结合原理图，就是节点板啊，满光板，那我们来看看这两个类型的板子，他的供电电压是多少，那么先看节点板啊，那么节点板 我们找到劳软模块，哎，那么第六个银角 vcc 连接的是 v 五啊，那么 v 五这个网络标号在这看 v 五，那那么他呢？我们呢，是通过了一个什么呢？一个可控的一个电源电路啊，一个，呃，三极管，一个貌似管，因为你看啊，劳软模块啊， 他本身没有一个外部的硬件抚慰接口，对吧？所以说如果说我们想要实现硬件抚慰的话，那我们只能怎么办呢？通过这个可控电源给他断电， 哎， vcc 给他断了，没电了，然后呢再给他上电，那么实现一个硬件的上电抚慰，哎，所以说我们加入了啊，这么一个电路啊，他妈他最终的供电电压呢？是五伏 啊，因为我们节点版啊，你看我们节点版这啊， usb 转 ttl， 创口啊，创口通信口，程序下载口，供电口，也就是说我们的节点版啊，我们在手册当中的第十八页 啊，你看，这是咱们节点版的 usb 口啊，通过它供电啊，进行呃，创口中心啊，也可以进行程序下载啊，哎，所以说，呃， usb 这块，咱们可以接电脑 usb 口啊，呃，咱们做实验的时候接电脑 usb 口啊，因为我们还要下载， 我们还有这个输出信息，对吧？你要是接到充电宝，接到手机充电器上啊，那能供电，对吧？但是你不能够这个通信，对吧？所以我们就接电脑 usb 口五伏啊，然后呢看网关啊，那么网关这一块 我们也是一样的啊，是可控的电源，对吧？那么第六个呢，是 vlor 啊，那么 vlor 最终呢，通过这个可控电源给到的是 vbat 啊，那么 vbat 这个标号在这个位置，你看网关版啊，咱们还是打开手册啊，你看网关版这块，我给大家找一下啊。 呃，第二十三页，那咱们网关版呢，使用的是一个十二伏的一个电源适配器供电啊，所以十二伏的话呢，咱们是通过一个什么，你看这个芯片啊，这是 t p 五四三零啊， t p s 五四三零啊，那么它呢是一个 d c d c 那么最终转换的电源啊，为 是一个四点二伏啊，因为四点二伏呢，咱们主要考虑什么呢？呃，是咱们有四 g 模块，对吧？网管版上有四 g 模块，四 g 模块的供电电压啊，要到需要一个四点二伏，哎，所以说我们通过这个五四三零，对吧？把这个十二伏呃转成了这个四点二伏， 而且这个四点二伏呢是满足咱们这个呃 lora 的要求吧，对吧？呃，在这个范围之内，而且呢也大于等于三点三伏，哎，所以说呢，那网关版咱们就直接用这个四点二伏啊给 lora， 那么实现什么？实现供电了， 那所以这块呢，就是呃网关和节连版啊，针对供电这个部分的这个电压这块的介绍。好，那我们再回到这个模块手册啊，再看银角六和七，咱们看完了，对吧？那么再看什么一和二啊，那么一二这哥俩呢是 m 零 m 一，哎，看银角用途啊， 他呢就决定了模块的四种工作方式，对吧？俩人，哎，呃，就正好是零零零一一零一一，对吧，正好可以有四种排列情况，哎，对应于什么四种工作方式？ 好在手册目录中找哪一个章节是介绍工作模式的呢？哎，第六章，好，我们跳转到第六章， 哎，那么这块你看正好 m 零 m 一对吧，零代表低电瓶，一代表高电瓶，四种排列方式对应于什么？四种模式，零一二三。 好，那我们就看一看啊，每种模式的作用，首先零呢就是一般模式，对吧？串口打开，无限打开，透明传输啊，那么这个时候呢，就是你啊可以正常的收发数据啊，就是最正常的一种方式啊，然后呢我们再看三吧， 三是休眠模式啊，看描述啊，模块就是休眠一说休眠啊，功耗低，然后呢可以接收参数 设置命令，哎，也就是说啊，我们每一次抚慰，每一次上电，对吧？我们首先要配置模块，把你的模块地址啊，信道空滤啊，各种功能，哎，配置好了之后，才能够在我在我们配置好的功能模式下啊进行数据传输，对吧？所以说呢，一上电一复位， 哎，我们应该先把模块切换到模式三，哎，然后呢去配置他的参数，好，配置完参数之后呢，我们可以再切回模式零，对吧？那就是在我们的配置之下，哎，就可以正常的这个收发数据了。 好，我们再来看这个一和二啊，那么一和二这俩啊，看这个描述呢，其实他俩啊是配对使用的，那么二呢是省电模式啊，就是如果说啊，咱们的应用，比如说是电池供电的场景，那么这个时候呢，肯定要求他的整体功耗比较低，哎，我们就可以把这个模块呢 配置到模式二，这个时候呢他是什么？你看创口接收关闭，哎，他呢处于空中唤醒状态啊，相当于睡觉，哎，你要接数据的话，你就把我叫醒，你要不叫我呢，我就就就睡觉，哎，那么这样的形式呢，他肯定功耗就低，哎，便于咱们什么节省电池电量， 好，我们来看再看啊，那么这种方式下啊，大家要注意一下，看该模式下不能发射，哎，一定要注意，哎，如果大家说，那我确实需要有数据要发射，怎么办呢？哎，那你要发出去之后你就切回模式零呗，哎，发完之后你再切回模式， 哎，只要保证我们在大部分的时间内处于模式二，哎，尽可能的减少电量的消耗就可以了。好，然后还需要注意一个问题，你看发射方必须是模式一，哎，模式零不行，为什么？你看我们是什么？我们是空中唤醒模式，哎，唤醒，唤醒 就相当于你得干什么呢？你看你得加入这什么这个唤醒码，哎，而且这个唤醒码啊，要注意一下是不能够通过程序去加的， 对吧？如果说我们能够通过程序去加唤醒码的话，那模式零也可以啊，对吧？那我通过程序给你加着唤醒码，然后再再加数据不就完了吗？哎，所以说，看吧，他不能够通过程序加，哎，那看模式一的描述啊， 你看和模式零的唯一区别就是数据包发射前，哎，自动增加唤醒码，哎，也就是说，看吧，只有模式一，只有模式一才能唤醒工作在模式二的接收方， 哎，就是因为这个唤醒码啊，是什么？是自动加的，哎，不能够通过程序控制，这就是说明什么？咱们这个串口类型的 low 模块对吧？就 我们的所有的指令，对吧，都是发给他内部的什么呢？内部的单片机了，我们没有直接操作他的 logo， 所以说呢，这个功能只能够什么限定在模块商提供的范围内，人家就告诉你了，你这个换新码不能不能自己加，就得我们自动加啊，就得在模式一加， 哎，所以这样灵活性，他就肯定就什么他不如这个 spa 接口了啊，但是简单对吧？你要用 spa 接口呢，你还去琢磨琢磨呀，这个换新码怎么通过 spa 接口加呀，哎，怎么怎么怎么操作呀？哎，是吧，呃，就是各有利弊啊，看大家如何取舍的 好。那么这四种模式啊，咱们呢给大家做了相关介绍啊，那么重点啊，就是在这个总结一下吧，就是配置参数的时候啊，一上电一复位啊，我们的模块就是就是单片机一开机，对吧？哎，先进到模式餐 去配置这个模块好，配置好这个模块，如果说大家没有低工号的需求，对吧？那咱们就都进到模式零，哎，我发个一二三，哎，你收到，你回我四五六，我收到，哎，咱们就该怎么聊天，怎么聊天，该怎么说话，数据怎么说话，数据，对吧？如果说咱们现有低工号应用了 啊，那么这个时候大家一定要注意这个问题啊，那么比如说啊，咱们这个场景就是网关版，是模式一，对不对？所有的节点版都在模式二， 哎，那么这样呢？所有节点板都可以用电池供电哎，减少咱们的这个这个这个就是低空号场景，对吧？减少咱们电池的这个消耗，然后呢，我网管版发出去能把你唤醒啊，如果唤醒完了之后呢，我让你给我采集一个大棚里温湿度 对不对？你可以什么先切到模式零，哎，再发完，发完之后你再切回模式，哎，可以这样的来一个组合这种方式啊，大家呢？呃，随着深入的这个 学习啊，能够了解到各种方式的一个特点，好， m 零 m 一呢，咱们搞定。 再看那个三四啊，三四呢是 x d 和 t s t 啊，呃，还有个五 a u x 啊，三四的标，好理解了，对吧？那就是创口的这个控制，呃，一三二呢是创口类型的对吧？呃，这个 x t 和 t s d 啊，是它内部单片机的创口 哎，所以说他内部单片机的窗口和我们自己，比如节点版啊，我们来看节点版啊，那么节点版呢是 a 二 a 三对吧？ a 二 a 三是单片机的窗口二啊，节节点版，然后看网管版啊，网管版的 pb 八和 pb 九，哎呀， b 八 b 九是几嘞啊？忘了。 呃，不是三就是四啊，因为咱们这个零七零这个型号啊，咱们来看零七零零七零这个型号，他有四个窗口啊，窗口 一，创口二，创口三，创口四啊，根据大家不同的需求选择就创口啊，好，那么创口三，创口四啊，呃，创口这个，这个三和四这个连接一定要注意啊，创口是交叉连接，看见了吧啊？ x g d j t x， 也就是说模块它内部的单片机的接收 啊，连接我们的发送，模块内部的发送连接我们的接收，那这样话呢，我们才能够什么才能够相互通信，对吧？这是窗口这个部分啊， 好，再看第五个吧，那么第五个就是 a u x 啊， a u x 呢，看用于指示模块的工作状态啊，相当于是一个状态引脚啊，那么它呢还有另外一个作用啊，用于唤醒外部 m c u， 我唤醒外卖来说，这个主要考虑的低功耗应用啊，低功耗的话，对于你哪个模式呢？就模式二呗，对吧？模式二，哎，被唤醒了 啊，模式模块你在睡眠状态，对吧？低功耗单片机呢，为了省电他也要低功耗，对吧？也是睡眠状态啊。然后呢，我们啊，到后面我们再看啊，我们再看 aux 的这个介绍 啊，还可以配置成什么开路输出啊，这就不用说了啊，好，我们就直接看五点六啊 a u x 的详解啊。先来看用于唤醒外部 m c u 啊，那么先给大家说一下啊，就是在本次的实验版当中啊，我们没有使用这个功能啊，因为它这块你看 唤醒，比如说啊，这个 t s d， 这个 t s d 是谁的 t s d？ 我们大家思考一下，哎，这个 t s d 啊，这是，呃，模块内部单片机啊，这是模块内部单片机的 t s d。 它连接的是什么？它连接的是我们自己单片 机的啊 xd 啊，接收引角好，比如说我现在处于唤醒，我模块处于模式二，对吧？就是那种低功耗状态。好，当模式一的网关版发出去把我们唤醒了，唤醒了之后，比如说模网关版发了个一二三。 好，那么这时候老软接收到一二三之后，会通过他的 tsd 把这个一二三发给咱们自己的单片机的接收，我们单片机就能够接收到这一二三。哎，但是呢，你要注意啊， 单片机在接收之前他也是处于什么休眠状态。好，所以说你看啊，在发送之前看吧，这，这是，这就代表一二三啊，就代表一二三，他先将 a u x 拉成了什么？拉低有一个下降眼， 哎，如果说你的单片机是下降源唤醒的话，哎，那你就可以直接接到 a u x 上，哎，这个下降源把你单片机唤醒， 然后呢有两到三秒的毫毫秒毫秒的延时时间，哎，唤醒之后你还要什么？要初始化外设对吧？要各种这个这个配置，配置好之后来把这个一二三接收到， 但是啊， stm 三十二单品机对吧，咱们常用的这些型号是吧，大部分都是什么呀？哎，都是上升而唤醒咱们的 单片机啊，所以说呢，咱们这个呢，呃，没有用这个功能啊，但是呢我们要给到大家什么介绍到啊，如果说大家只想用，而且就是上正眼的话，那你只能干什么？加个反向呗，对吧，加个反向电路就可以了啊。好，这是 a u x 唤醒单片基地部分的介绍啊，然后我们再往下看， 嗯，还有呢，就是这个就是状态指示啊，那么这个状态指示呢，主要是在收和发这一块啊，咱们这个大家下载之后呢，可以自己来看一看啊， 就我呢给大家总结一下啊，他呢就是甭管你是收还是发啊，如果说你现在是低电瓶啊，要么就是你正在接收，要么就是正在发送，如果是高电瓶了，就相当于什么就没活干了啊，高电瓶就是空闲，低电瓶就是忙碌 啊，可以这么简单的来总结一下，然后呢五点六点三啊，那么这款就是在那个模块那个上电复位啊，或者是退出休眠状态时候啊，那么这款就是低电瓶的时候，他就会有个自检啊，就相当于你唤醒对吧？咱们单面机唤醒，单面机复位，他都要初始化一些芯片内部的一些外设， 对吧？他那个那个模块也是一样啊，他也要有些初始化啊，所以在初始化的过程中也是说明什么？忙碌状态对吧？正忙着呢，哎，是低电瓶啊，变成高电瓶呢，就是空闲了，还活干完了，哎，所以整个状态引脚指示啊，我们都可以归类总结一下，就是低电瓶 表示忙啊，高电瓶的表示什么呢？表示这个空闲，哎，如果说按下啊，如果说大家啊，如果说你想用这个低功放唤醒，对吧？你加了这个反向了啊，他整个逻辑都反了，对吧？所以如果说咱们加了反向之后啊，那正好怎么着了，哎，那就是高电瓶 忙碌对不对？那么低电瓶呢？哎，空闲，哎，所以大家一定一定啊，要注意这个这些问题啊，要注意这个问题就可以了。 哎，好，关于银角这一块呢，咱们基本上就看完了啊，呃，所以不光是 e 二二，呃，不， e 三二这个型号啊，那么 e 二二也是啊，或者是其他型号啊啊，甚至是其他厂商的， 只要是咱们这种创口类型的啊，他基本上啊都大同小异，通过两个引脚来控制什么呢？来控制工作模式， 然后就是 t s s d， 然后还有个状态引脚，然后就是供电电源啊，基本上就很少用到其他的这个这个这个引脚了啊，所以大家呢要经过本次的这个学习啊，要起到一个举一反三作用就 ok 了。
110超子说物联网

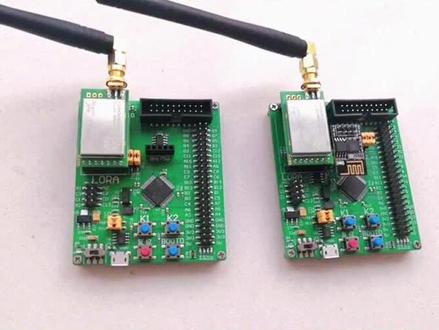

02:05查看AI文稿AI文稿那最近呢需要用到这个捞扰模块啊，所以说呢，就做了这两个板子啊，然后捞扰部分呢，需要使用的是这个普通的这个创口捞扰模块啊，就是通过创口来控来配置这个模块的功能啊，然后数据的收发呢，也是通过创口来进行 啊，那么可以进行这个透传方式啊，那么就是说，呃，模块和两个模块啊，地址相同，那么信道相同啊，空率相同啊，然后呢还有这个网络 id 相同啊，那么就可以进行数据的透传 啊，网络 id 这块呢，就是说这个模块它本身啊可以配置成这个中纪方式啊，就是当如果说啊单模块通信距离是五千米啊，那么标称距离啊，就是理想之极限制，那么如果说距离要大了，比如八千了啊，那我就需要可以，那么就可以把其中一个模块啊， 呃，就需要三个了，对吧？那么两个呢是一个，两个模块是说话数据点啊，那么再把其中一个配置成中纪模式啊，那么这样的话就可以什么加大这个传输的这个距离， 然后呢还可以支持这个定点，那么还有就是这个广播了啊，那么对比较常见的几种方式啊，然后呢我们是像这种啊，这个话就把它作为一个节点版来使用 啊，因为像这种模块啊，本身他就是个创可牢啊，对吧？他是你跟他一个是局域，局域组网的啊，他上不了云端啊，所以说你像这个这个版啊，那么这个版的加那个 esp 八二六六啊，他是个 wifi 模块， wifi 的话就就可以什么就可以这个上这个云端了啊，哎，那么所以说激烈版呢，可以有很多，那我们可以通过这个捞扰啊，来在局网范围内啊，来采集这个各种各样的传感器的这个数据，那么然后呢可以汇总到我们这一个，呃，网关啊，就是带 wifi 模块的这个网关板上啊，然后呢可以通过这个 wifi 啊，把这个数据啊上传到这个云端啊，那么同时呢，我们呢也可以从云端啊，就比如说 app 啊，对吧？小程序啊，或者说这个外边啊，或者大屏啊，可以下发一些这个命令控制数据， 那么下发来了之后呢，那么再通过我们网关版上这个 lower 呢啊，然后呢可以下，呃分分发到这个什么不同的这个模块啊？就是节点版，呃，所以说呢呢，我们呢是单品机这块呢，用的是 stm 三十二啊，因为这个就是比较普遍啊，呃，用的比较多，那所以主要呢就是来测试一下这个 lolry 模块啊。 啊，那么今天呢是刚做好这个板子，那么后面呢，我们会做一下基本的一些测试啊，如果有什么好玩的地方呢，再和大家一起分享。
