前几天在网上买了一把卷尺，今天我们分享一下这个卷尺上面这个数字刻度线的一个重点技巧。 先点击参数，添加一个参数。呃，我这里是建立好了参数名称， p d c， 类型是整数，所以这个不要了。确定 进入到拉伸， 先绘制一个点啊，添加一个关系式， p t c， 就是刚才我们建立的那个参数，等于 s d 零。 确定回到草绘绘制文本，也就是这一个文本，不要点，输入文本，点击使用参数，选择 这个 p t c， 插入选电项， 确定 点击正列 纯元素十， 这样一把卷纸的刻度就做好了。 nice。

这个视频来讲讲文本正列方法，文本制服的正列在很多的凉具、容器以及旋钮上都有使用， 在科瑞尔软件中的创建方法也主要是通过参数配合分裂的形式来得到，下面我们来看看具体的做法。我们首先来讲讲数字的分类工具，参数中新建参数 a， 通常来说数字刻度都是整数值，所以参数类型可以选 整数或者制服串。接着我们直接进入拉伸的茶会环境下创建文本，注意文本内容需要通过使用参数的形式来插入，另外避免文字洁面制香蕉字体改成黑体，然后再创建一个茶会点， 标注好距离尺寸，继续再进入工具关系，让参数 a 等于 sd 四，然后修改一下尺寸值，看看文本的变化，这样第一个数值就搞定了。接着就是正列，横向的距离尺寸驱动文 本位置的变化，点的距离尺寸增量给定为一，让他驱动数值的变化是不是很简单。接下来再来看看文本制服的真理方法， 首先新建参数艾维克瑞尔类型选择为制服串值呢？输入文本正列方法，这就是接下来要调用的原始文本。继续在新建一个参数 b， 类型也是制服串。再来一次拉伸，同样也是使用参数的文本， 写上关系式，点的距离改成一，第一个文字就搞定了。接着同样的方式进行正列，就可以得到整体的效果了，大家学会了吗？

看是一个简单的钟表刻度数字，可你知道如何用科二软件通过一个正点就可以得到这样的一些数字吗？跟着我一分钟带大家来了解一下。首先第一步，我们在一个基础面上草会这样直径一百的一个圆拉伸得到这样一个刻度的主体。 第二步，我们点选这个工具里面的这个参数，在这个对方里面我们新建这样的一个参数，明日命名为 a， 将这里面呢改成制服串，然后呢直可以输入一，完成之后点选确定。第三步，我们在这一个主体的面上啊选取草绘拉伸我们这样一个刻度数字，在这里面我们首先呢选择一个文本， 在里面创建一个数字一的文本，然后相关的这里面还要画一根呢构造线，这个构造线的相关尺寸呢和参数啊，我们就放在这里面好，完了之后这里要记住，我们还需要在这里来画一根构造线，将它的尺寸呢命名为一，这个一就是为后续啊，我们等一下作为一个正列出 递增的数字的啊一个参考，同时我们记住在这里面我们还要啊双击这个文本，但是文本里面我们要选择使用参数，是不是点选他，然后选择进入来之后呢，我们再选择什么这一个刚才创建这个参数啊，点击插入，选择 完成之后，我们这里面就已经得到这个地方，是不是然后相应的这些字体啊，你可以选择一个合适的一个字体样式，点击之后呢点击确定 完成之后啊，我们还要点击工具里面的这一个关系，在这个关系里面呢，我们要命名刚才的这个参数 a， 等于这一个函数 itositos 代表什么？就是我们将这一个数字这里面的尺寸呢转化为我们的一个文字，我们这个文字的话就是通过这里面点选这一个尺寸，完成之后呢，点选确定 就得到一个参数关系式。而有了这个之后，我们点选呢？完成之后点选确定，确定之后就拉伸出我们这个初始的 一的数字的值，这个高度呢可以设置为零点二。完成之后呢，我们再点选拉伸，选择正列，在正列里面我们选择的是尺寸正列，然后点选这个尺寸，将我们这里面的这一个增量，第一个将我们这一个数值啊 选择这个三十度的这个角度，然后他的增量也是为三十成员数十二个刚好是一圈，同时按住 ctrl 点选我们刚才的这个数字，这个尺寸一，他的增量也是一，所以说我们像这个一增量一的话，他第二个就是二， 第三个就是三，第四个就是以此类推。然后有了刚才的我们这个函数的一个支持的话，我们点选确定，这样的话就可以从一到十二一字给他正列出来。像这种方法你学会了吗？如果你喜欢我的视频，可以点赞加关注，获取更多精彩内容。

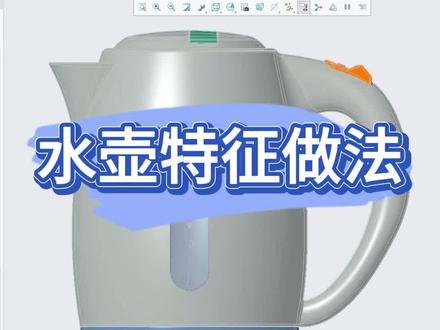

水壶刻度位的一个做法，我们一起来看一下，这里可以用拉伸，也可以用偏移去做，也用到了我们扫描实体化切除像这个位置的面，他是往内侧凹的，然后这一个轮廓的话，他是往外侧凸的， 我们来看一下怎么去做。首先我们选择这个基准放出来，我们选择这个面呢，给他往外侧做个偏移，我们比如说给他偏一个五，我们点确定为什么要偏移，我们在这个地方主要是为了用这个面把多余的实体切掉，我们先把这个偏移出来的面做个隐藏， 选择这个基准平面，选它往这一侧走，一点点点决定我们选择这个拉伸，选这个基准，那往另外一侧走，选择这一个视图反向放到线框拉伸出来，这个位置啊就是一个矩形，然后这一边呢就是这样的一个弧， 这边也是一个半圆弧，我们把多余的删掉，这个删掉，点击确定，我们给他往另外一侧做一个拉伸，选择拉伸到下一啊到这个位置就可以了，我们点确定，然后我们再把之前片印的这一个面， 我们在选项啊设计箱里面放出来，这个面他就相当于是一把刀，他就可以把我们多余的这个实体，他就可以把它切掉，我们直接做这样的一个实体画，就可以把多余的直接溢出材料，我们点击，大家看这个特征是不是就出来了，但是我们的这个特征呢？ 它在这个位置它是有点凹进去的，像这种凹面，我们其实也可以通过这个桌面的一个形式把它切掉，选这根线，选这根线，按住 c、 t、 r、 l 键，我们选择扫描，我们做一个我们的横钉法项与这个基准，然后做 做一个我们的旋转曲面，做一个草绘，我们在这个地方呢就给他做一个弧，因为他是往内凹的，所以说我们就给他往内凹做一个小弧形就可以了。然后点击确定，我们呢这个曲面又扫出来了， 这个曲面不能够直接选择实体化去移除，因为你看这个曲面就相当于是一把刀一样的，它在这个实体内部就相当于是这个刀短了， 所以说我们需要把这把刀呢把它延伸出来点确定。这边延伸出来点确定。我们再通过这一把刀把多余的实体直接切掉，然后移出材料点确定。大家看我们这个特征是不是就出来了， 今天内容就讲解到这里了，你学会了吗？记得关注再走哦！

同学们好，我是无为网站长冰大 hfi 这个视频里面呢，我们接着上面的一个视频讲解的这个定容量这个矿泉水瓶啊，就是三百毫升的一个矿泉水瓶，我们通过行为建模的方法得到了我们这样的一个瓶子 啊，在我们这种容量确定之后呢，有些情况下呢，我们需要对这些容量进行我们这个刻度啊，特别是比如说我们这些药瓶啊等等。 在我们这个矿泉水瓶呢，当然没有这个必要，不过呢为了讲解我们这样的一个呃使用的方法，那我们的这个借这个模型来讲解一下我们如何来实现我们这种定容量的这个刻度。那比如说我们现在这个矿泉水瓶这里面这个是啊， 这个我们认为它就是里面的水，那我想在这上面刻上这些刻度，比如说二十五毫升来刻一个刻度，那我们应该怎么进行我们这个操作呢？那我们就来呃在 crayo 里面实现我们这样的一个过程， 那主要呢应用的就是我们这个分析里面的用户分析，也就是我们这个玉这样的一个分析得到的这个结果，然后通过这个结果曲线来进行，我们这个正列 为了这个目的呢，假设我在旁边呢进行我们这样的一个刻度，因为本身这个矿泉水瓶呢，他没有这个刻度，所以他的瓶身呢，他是比较有造型的，那我就在旁边呢，呃，创建我们这个刻度啊，这个方法都是一样的。 那首先我们知道这这个基础平面呢，是我们这个三百毫升的这么一个呃位置下面的当然是零了，所以呢对于我们 这个刻度来说，假如说我们把这个范围内作为我们这个呃液体他的一个刻度范围，那我们首先给他创建出我们这么一条竖直的一个曲线啊，这个选择这个平面，然后进入我们这个草绘的曲线 啊，这个曲线呢啊，如果说我们放了这个方向，大家看的比较习惯参考呢，选用我们这一个参考，然后直接创建出我们这么一条数值线，这个数值线他是有用的，并不是随便创建的，大家要注意这个位置，比如说我们给他四十 这一条曲线呢，就代表我们这个里面的业主的一个高度。然后为了创建我们这个用户定义分析，这个就是我们这个预分析要用的一个呃，参考，我们首先要放下这么一个预点啊，注意在这个点， 这个是默认的这个缺省的这个基准点，你可以在下拉菜单里面选择玉啊，这个创建的就是我们这个玉点，然后随便在我们这个曲线上点，因为对于玉点来说是整个玉就是这个曲线所有的范围里面这个，所以他的位置并不是太重要的。然后确定 有了我们这样的一个预点，然后呢我们要通过他啊，你为了方便观察呢，你可以把这些标签打开， 通过这个玉点，然后创建一个垂直于我们这样的一个呃，这条曲线是一个基准平面，这个呢就代表这个点所对应的这个水平面， 这个下面这个下方呢就是我们到这里以后下面有多少这个溶剂，这个代表我们这个呃水平的位置啊，就是刻度的位置，然后我们要再通过他来创建我们这个呃体积分析 分析，然后是我们这个体积分析啊，测量这么一个体积，然后呢这里面同样要给他生成我们这个特征。那比如说我们现在这个叫他 level， 这个随便你给他的一个名称了， 这个就是我们创建的这么一个分析特征，然后重新定义一下，因为我们要分析的是我们这个单侧体积啊，相比我们刚才的这个直接是我们这个主体的分析，没有选择一种平面的时候呢，他是整个主体，你选择了这个主体的体积，但是呢我们也可以选定一个 呃参考的一个几种平面来进行我们这个单侧体积的一个分析。那这里面呢，从定义我们这个特征才会有这样的一个平面的一个选项，选择我们刚刚所创建的这个哎，预通过预点的这个平面，现在我要测量的这个方向指向的就是我 我们这个下方啊，这个体积啊，这个是单侧体积，对于单侧体积来说，他的这个体积参数呢是 one sidever， 这个大家要注意一下就行了，他默认呢，他也是创建的啊，这样有了我们这样的一个单侧体积的一个参数 啊，从我们这个预点开始，到我们这个分析呃特征结束，这个呢把它作为我们一个组啊，就可以构成我们这么一个预定预分析所需要的这么一个组啊，这个把它做成一个组，然后现在呢我们就可以进行我们这个用户定义分析，也就是我们这个预分析了， 默认呢他就是整个厂，实际上就是整个玉了，就是我们刚才这条线啊，这个点呢，就可以在这个点线上上下这个活动这个范围。然后呢这进行我们这些时候呢，你可以设置一下我们这个精度，因为你要生成我们这个曲线呢 啊，我们等一下要使用的，所以呢尽量把这个精度调的稍微高一点，但也不要调的太高，计算太慢。然后呢创建的图形你要想动态更新的导航也没有问题，你可以看一下这个，呃，体积的一个变化，跟随着这整个玉这个体积的一个变化的一个规律啊，这个是没有问题的 啊，这个就是我们这个整个域他的一个变动的一个范围啊，那我们看到呢，他这个体积呢好像不是三百，那可能我刚才没有忘记选择我们里面的液体的一个主体了，没有关系，那么可以再回去重新定义一下我们这个分析特征啊，这个分析特征然后 修改呢，很简单激活我们这个参考这里，然后再来选择这个主体，而不要选择我们这个零件。刚才呢是包括了两个主体啊，这个呢才是我们正确的这么一个啊主体，然后再来进行我们这个确定 啊，现在呢我们再来进行我们这个用户定义分析，然后设置这里面呢把他这个精度拉高一点，动态更新，你让他看一下啊，这个才是我们这个正确的这么一个啊，分析的一个结果和他的图表。在我们这个分析这里面呢，大家也要注意的就是 你虽然呢能看到我们这个图表，但是实际上还没有进行我们这个真正的计算，所以呢你要点击一下我们这个计算啊，这样呢才可以激活添加我们这个特征这个选项 啊，这样呢我们才可以完成我们这样的一个用户定义分析啊，添加我们这个啊特征给他一个文件名啊，比如说我们现在这个称之为我们这个， 呃，默认的这个是 analysis， 这个一啊，这个就是我们这个分析的名称啊，比如说我们确定记住我们这个名称这个名称呢，等一下我们要用，所以呢如果 说你记不住这么长的话，你可以自己给他改名，那比如说我们就叫他 ana 啊，这个呢等一下我们做使用我们这个图表的时候比较方便啊，回车完成我们这样的一个用户定义分析的一个创建。 那你现在假如说我们现在重新定义一下我们这个分析的特征，那你就可以看到这里面呢就会有一些我们这个分析特征，他的一个元素表，在这里面最重要的就是我们这里面有一个啊，称之为我们这个结果基准的这个选项，下面呢有一个我们这样的一个图元啊， 图形的一个单元啊，这个可以看到默认呢他是不创建我们这个图形的，但是呢我们可以把它改成我们这个 yes， 那就是是这样呢，我们就可以创建我们这样的一个呃图形了，那这个就是我们要使用来进行刻度的这么一个关键的一个图形 啊，这个图形是什么意思呢？那也就是相对我们整个域来说，他对应的这个体积的值啊，这个呢就是我们这个图形的含义啊，完成了之后呢，打上我们这个勾， 那有了我们这个图形呢，我们要用它来进行我们这个阵列，那所以呢，我要通过他在我们这个模型上表现出来，这个可以通过我们这个可变扫描来进行，因为图形本身结合我们这个轨迹参数的话，自然就可以扫出我们这一条呃，曲线 选，选择我们这个扫描，然后是允许洁面变化曲面，然后我就选择这个曲线，就是我们刚才用来定义玉的这条直线呢，作为我们这个扫描的一个参考，然后进入我们这样的一个草会啊，这个呢很简单，这个因为本身他可以有灵植，所以我们故意 好划过去一点这个给它标注这么一个距离，这一段呢是没用的，那就是保证我们这里只是保证我这个线段不为零，然后这里标注这么一个距离，而不是标注我们这个曲线的长度 啊，这样呢，那我们这个值那就可以为零，那这个呢就方便我们从零到三百的一个刻度范围的一个变化， 然后呢给他添加我们这个关系啊，这个关系呢当然就是控制我们这个 s d 六了。 s d 六，那我们知道刚才的分析呢，他创建了我们这个图形，就是我们这个单侧体积相对我们这条曲线的一个域啊，他的一个啊，图形就是我们相当于我们草会的图形， 这个图形的横坐标呢，当然是零到一，因为这是一个曲线的比例嘛，所以呢我们可以 elbow graph 啊，这个图形的名称呢，就是我们这个分析的名 名称，然后它的范围自然就是我们这个轨迹参数啊， charge pair 就是零到一，然后它是单位，它是立方毫米，而我们这个毫升呢，它是立方厘米，所以呢要除以我们这个一千， 这里三百，这个是零到三百，但是呢这个三百相对我们这个模型呢太大，那我们可以给他除以一万，就说我们上面显示的实际上只有三十的长度啊，但但是呢我们把它当做是三百毫升啊，这个是我们注意的地方。确定这个呢，看最开始，那就是我们这个啊三百了， 然后完成我们这样的一个场会啊，这个这条边界，这个曲面的这个边界，这一条呢就代表了我们这样的一个刻度啊，从上面呢三十是代表三百呢，自然的就啊这样的一条曲线，有了我们这个曲线，那我要正列这个刻 度呢，实际上就容易了。那首先我们这找回出其中的一条 啊，比如说我们要选择我们这一条，这因为这本来就代表了我们这个容量的这个刻度，所以呢我们选这个作为参考，然后呢还要选择的就是我们这条线，这个是作为我们这个基准线啊，给他草绘出我们这么一段 这些边界呢，为了避免他是一个呃领取线，万一有出现这领取线，所以呢使用这条作为我们这个参考，直接朝会一条水平线段， 这个水平的线段呢啊，当然我只是用来构造的这个距离，我就给他二点五，二点五呢就代表我们这个二十五毫升嘛，那然后呢我把它作为我们这个构造线， 然后通过它来进行我们的阵列，那这个二点五变成五呢，自然就自动啊升到我们对应的这个水平的位置了啊。这个大家要注意一点，因为我们这条曲线代表的这条曲线距离，我们中间的这种曲线的这个距离呢，这对应的点的距离呢，就是代表着我们这个容量 二点五变成五，那代表五十毫升的位置，那自然他就自动就可以变到对应的位置了啊，不需要我来进行计算。然后呢我们再画一条曲直线来代表我们这个刻度线啊，因为你直接这个呢就是有长长短短不一样。假如说我想让这个刻度线啊， 比如说给他五个 m 的一个长度的一个刻度线啊，就明显一点啊，这样的这么长的一个刻度线的话，大家可以看得清楚，然后就可以完成了我们这样的一个草绘，这个草绘呢很简单，我们要进行我们这个正列，选择这个草绘特征，然后 选择正列增列呢，自然就是我们这个二点五，然后呢数目，比如说我们给他十二十二一个就三百码， 那可以看一下，预览一下，确定，那这个刻度实际上就完成了，你可以看到每个刻度呢间距就是我们这个二十五毫升，到上面呢就是我们这个三百毫升刚刚好啊，大家可以看清楚这个其中的一个原理，很想明白这个方法呢，当然这个就比较简单了， 这个就是我们这样的一个刻度的一个创建方法，但有的同学说有的长有的短，其实这个很简单，你只要让他对四进行我们这个取整的啊，取求余，那就可以控制哪个地方的一个长短啊。如果说你还想其他的一个，包括数字啊，这些都是类似的一个方法，这种就是相当于 这个阵列的一个技巧了。这里呢，为了避免大家呃太多的内容难以消化，那我这里我就不再讲那些地方了。那我们主要就是讲讲怎么利用我们这个用户定义特征，或用用户定义分析来创建我们类似这种刻度。呃，第一个方法了。
