变频器载波频率对电机有什么影响
班长，这个问题困扰了我几天了，你说为什么调节窄波频率就能够优化电机的噪音呢？嗯， 这个问题要讲清楚原理是有点难的，不知大家有没有感觉现场有的变频器带电机噪音非常非常大，我们听一下很刺耳的噪音，那么有没有办法让声音变得小一点呢？ 是有的，那么有经验的师傅一般让我们调节一下变频器的载波频率，可以减少电机的噪音，那么原理是什么呢？电机的噪音一般来自于三个方面， 那么通风噪音，电池噪音和机械噪音。这里关于通风和机械噪音我们顾且不谈，主要与电池噪音来做分析。变频器呢是基于 igpt 高频率的开关输出， spwm 麦宽调 导致输出的，那么其输出电压呢？中含有一定分量的高至斜拨，那么使电机的气息的高至斜拨的之中增加，那么所以噪音呢？变大听着是不是有点绕？ 用通俗话讲的就是电机的噪音与载波频率的大小有直接的关系，当载波频率高的时候呢，相对来说噪音就能够减小，口臭无凭，我们直接上个实验，现在我们找到一台变频器带马达，现在我们没有修正载波频率，我们直接启动 可以听到电机转动的噪音，但是不大。那么为了能够对比的话呢，我们现在调整一下变频器的载波频率，我们从三 k 赫兹调到八 k 赫兹，直接启动，我们再来听一下， 更加不明显，我们来同比一下，这是没有调之前的，这是调过 之后的，电机的噪音还是有明显的区别，调过窄波频率之后呢，电机噪音明显减小。那讲到这里呢，屏幕前的您可能就要问了，那窄波频率是不是越大越好呢？当然不是的， 说这么多呢，载波频率其实就是逆变 igbt 的输出开关的频率，那么当我们的载波频率从三 k 赫兹调到八 k 赫兹时，那么也就是开关频率越高，开关周期也就越多。那么 igbt 从导通到我们的一个完全截止之间呢，它是需要一个观察时间的， 在两个管子之间交替倒腾时，是需要有一个等待时间的。那么通常这个呢，我们就称为死区，也就大家所看到的 t 死区是不工作的，那窄波频率较高时，一个周期里面的死区个数就多了，那则不工作的时间也就多了，那么变频器的输出的电压 也将同步下降。那比如大家可以实测一下，举个例子，当载波频率呢，为四 k 赫兹，输出电压为百分之一百时呢，到十 k 赫兹时，输出电压呢，可能也就只有百分之九十， 在功率不变的情况下呢，电压减小，电流呢也将同步增加。所以当我们窄波频率呢，如果调的太高的话呢，变频器也将会发热严重。
粉丝18.7万获赞51.7万
相关视频
04:20查看AI文稿AI文稿当电机有噪音或者是变频器过热的时候，可以调整变频器的载波频率这个参数来试一下。载波频率是一个什么东西呢？它如何设置呢？我们来看一下 有多少朋友把变频器的频率和载波频率给搞混了，或者是压根就没听过载波频率这个词。 注意了，频率和载波频率是两个不同的概念，频率很好理解，正常的波形是不是就是这样的一个波形？从这到这， 这样一个完整的正弦波就是一个周期，在一秒钟之内，这个周期的数量就是频率， 公频和试电的频率都是五十赫兹。对于变频器的频率来说，就是变频器输出给 电机的交流电的频率，频率高，电机的转速就高，频率低，电机的转速就低。 那么问题来了，变频器无法输出这种模拟量的正弦波，它是怎样输出这种交流电的呢？其实变频器输出的交流电是通过电力电子技术制造出来的，交流电波形是这样的， 可以看到它是一种方波，就是数字波形。什么叫数字波形呢？就是变频器通过 i g b t 这个内部的功率器件，通过它的一开一关来模拟这个正弦波，这里的无数的方波就组成了这个正弦波， 这里面的小方条也就是方波的密度就相当于 i g b t 每秒钟的开关次数，也就是载波频率。 载波频率越高，也就意味着它模拟的正弦波的波形越平滑，也就越接近于这样的正弦波。那么载波频率的高低能够带来哪些具体的现象呢？我们来看一下 大多数的变频器载波频率的可调范围都是在一到十五 k 赫兹，有的最高可以到十六。 载波频率由低到高，对电机带来的影响就是他的电机噪音会由大变小，载波频率越高，电机的噪音越小。与此同时，电机的温升也会降低。 载波频率越高，电机温升越低。载波频率越低，电机温升越高。与此对应的是变频器的温升，载波频率越高，变频器的温升就会越高。载波频率越低，变频器的温升就会越低。 在默认的情况下是不需要调载波频率这个参数的，但是如果出现故障了，比如电机噪音大，温升过高，变频器温度过高等等，就可以通过调整载波频率来解决这个问题。 具体是调大还是调小，是根据现场的实际情况进行调整就可以了。调整的时候， 载波频率高，也就意味着它的波型要好，它的斜波就少，所以电机的噪音就会小。与此同时，它会使得变频器的 i、 g、 b、 t 负荷增大，也就意味着变频器的温升提高， 变频器就容易发热。所以在调整的时候，根据实际情况平衡电机的性能和变频器的性能，来设置一个合理的载波频率就可以了。 最后顺便说一下，这里说的电机噪音是单指电流的噪音，机械的噪音调这个是不管用的。
537全科电工
00:34查看AI文稿AI文稿载波频率是变频器输出电压的调制，频率，直接影响设备性能。频率越高，电机运行越平稳，噪音越小，但变频器自身损耗越大，发热越严重， 频率越低。变频器损耗小，但电机噪音大，震动明显，设置时需平衡两者。普通工业场景设五到八 k 赫兹，对噪音敏感的车间，如电子厂设八到十二 k 赫兹。高温环境或大功率变频器设三到五 k 赫兹。 避免将再拨频率设过高，否则会因变频器过热触发保护，影响设备正常运行。如果你也有变频器需要，记得点主页头像联系我，多对比不吃亏。
01:09查看AI文稿AI文稿变频器的载波频率，一个容易被忽视的重要参数。变频器载波频率实际上是调整 i、 g、 b、 d 的 开关频率， 它的开关频率的大小直接影响输出展波脉冲的频率。展波频率越高，输出展波脉冲的频率就越大，也就是展波脉冲在这个部分会更密集，这样呢，就会使我们的输出波形更好。载波频率调高也会带来更大的高频路电流。 同样，对外的温升也会变快，电机的温升呢就会变慢，电低的噪音呢也会减小。 在实际使用过程中，我们要根据变频器和电机的这几个状态调低或调高载波频率。调整载波频率主要是均衡电机和变频器的这几项因素。但有的时候我们为了减小对外的漏电流啊，对外的辐射干扰啊，或者是让变频器的温升慢一点， 我们不得不牺牲掉啊。电机的噪音变大，再有载波频率的调整呢，跟我们电机电缆的长度也有关，一般我们建议十到二十米， 我们的载波频率呢在五至八千赫兹，如果我们的电缆长度超过了二十米，那就二十米以上，我们建议的载波频率是三至五千赫兹。好，关注我，每天学习电工 plc 知识。

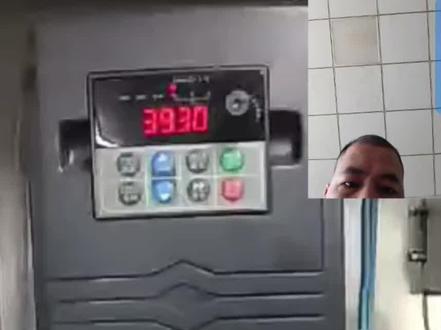

01:35查看AI文稿AI文稿哪个，现在是什么问题？就是电机噪音太大是吧？对，就是电机噪音太大。电机噪音太大，窄波频率调高一点嘛。功能键按一下 功能键按一下。呃，上接头调到二十二 确认键。 啊，现在是四点五调到七点五 确认确认。嗯，再就功能键按两下退出就好了。 好了，这就行了，是吧？嗯，您，您稍等一下，我一会楼下还一个还一个，等我去楼下再再再找您。那个多少千瓦的风机这是多少千瓦风机？ 这个是十一千瓦。十一千瓦。十一千瓦。这个。啊，好的，可以， 就这样了，可以吗？嗯，好了，我刚才调的是照着调。
213智点工控

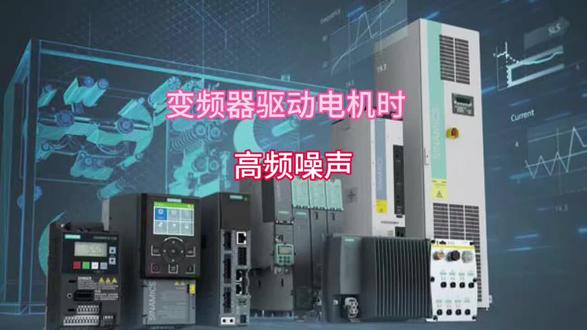

01:16查看AI文稿AI文稿变频器驱动电机运行时的高频噪声如何解决？在变频器驱动电机运行时，有时会听到很细细的但尖锐的声音，有的像是笑叫，有的又是嗡嗡嗡的。这种声音虽然不大，但穿透力很强，可以穿的很远， 这种声音就是高频噪声。不同的人对高频噪声敏感性不同，有的人觉得很扎耳难受，有的则充耳不闻。这种高频噪声如果引起人们听 觉不适，就需要改善了。这种高频噪声与逆变环节的再多频率有关，所以改变高频噪声最简单的办法是调整再多频率。 变频器一般有几个在波频率可供选择，找到控制在波频率的参数，试着改一下，一般会得到明显的改善。调整在波频率不会对变频器性能产生影响。 如果一定说影响，就是 i g b t。 开关频率的改变，会带来了 i g b t。 发热量的改变，而这个改变都是变频器设计所允许的。
22岭湖工品
00:32查看AI文稿AI文稿变频器的载波频率调多少为好？有的人告诉我越搞越好，调十六 k， 其实这不正确啊，我们要根据我们的控制电机的功率，根据我们的复杂情况来定，你载波调的越高，电机保护好。但是变频器会发热啊。所以说呢，正常来说轻负荷像分解水泵， 四 k 左右像雕刻机啊，那些反应速度快的，我们一定在两 k 左右。像大功率电机，我们一般这个转弯半径就会调低一点，小功率呢会调高一点，你不明白咨询一下我啊。
00:50查看AI文稿AI文稿什么是变频器的载波频率？它对变频器和电机又有哪些影响？电机的载波频率就是变频器的 i g p t 模块的导通和关闭的次数调整。变频器的载波频率会影响到五个方面， 第一，再拨频率调高，使变频器的漏电电流会增大。第二，变频器产生的干扰信号会增强。 第三个变频器的温度会升高。第四个电机的温度会降低，第五个电机的运行噪音会降低。这就是调高再拨频率。这些数据是恰恰相反的。
181谢电工电路
00:32查看AI文稿AI文稿老师，什么是变频器的载波频率？他对变频器和电机又有哪些影响？我到底要不要告诉他？变频器的载波频率指的是 i g b t 模块的导通与关闭次数。调整载波频率会带来五个方面的影响，一变频器的漏电电流增大。二变频器产生的干扰信号增强。 三变频器的温度升高。四电机的温度降低。五电机运行噪音降低。简单来说，调高载波频率时，上述各项影响会呈现反向关联的变化。不行，我不能告诉他。
00:39查看AI文稿AI文稿变频器一运行就报接地短路，各位工程师都是怎么排查的？设备出现这个报错，一般是接地电流超标，超出额定输出一半以上导致。解决方法也简单，电机接线线路过长超过百米就调低再拨频率，如果补偿过度，也容易造成接地短路。故障参数异常也会触发报错，可重置 v f 参数， 或者断开电机动力线，让变频器单独运转测试。要是变频器单独工作正常，问题就在附在端。我们要检测电机绝缘情况，用照欧表测量电机的绕组是否对地短路，必要时加装输出健康器，或是直接更换电机。变频器空载依旧爆接地短路故障使变频器内部电路出现问题，更换同型号变频器运行。
00:54查看AI文稿AI文稿卓老师，在拨频率对变频器自身有影响吗？是有一定影响的，在拨频率越大，变频器的损耗就越大， 输出的功率也就越小。如果环境温度高的话，逆变桥上下两个逆变管在交替倒通过程中的死区会变小，严重时会导致调皮短路，而且会变频器。 那是不是对电机也有影响呢？那肯定啊，虽然在播频率越高，电机的震动就越小，隐形噪音越小， 电机发热也就越少。但是再拨频率越高的话，斜波电流的频率也越高，电机损耗就会越大，输出功率也就越小。不仅如此，再拨频率对其他设备也有影响， 更频率越高，高频电压通过静电感应、电磁感应、电磁辐射等对其他电子设备的干扰也就越严重。
99奥卓科技讲变频器
00:47查看AI文稿AI文稿变频器再拨频率调不对，源头工厂教你闭坑！大家好，我是老牛，今天聊个让很多电工头疼的参数再拨频率，我常说现场百分之九十的疑难杂症都跟它有关。记住一个原则，没问题，别乱动，出厂值就是黄金标准，电机噪音大，振动抖， 适当调高它运行更灵敏。变频器老爆不流，电机发热赶紧调低它，减少斜波伤害。但千万别瞎调，带链条传动的设备，调低了可能崩断链条， 盲目调高又容易直接爆故障。这参数就是双刃剑，用不好分分钟变设备杀手。我们厂每台变频器出厂前都经过严格测试，参数设置都是最优解，要是遇到搞不定的问题，随时联系我们的技术团队，二十年老师傅在线指导，关注我，带你避开变频器调试的那些坑！
01:18查看AI文稿AI文稿各位朋友啊，今天跟大家分享一下啊，就是我们变频器里面最容易被忽略的一个关键参数，就是载波频率。 载波频率呢，很多人都以为只是调噪音的大小高低，但是它其实直接影响到电机和变频器的寿命。载波频率太高呢，电机的确是安静的，但是变频器的 i g b 频率不快，它又会发热，尤其在夏天的时候，它容易过热报警。 另外呢，载波频率太低了呢，变频器的温度它下来了，但电机又会发出非常刺耳的声音，声音很高，那还会产生额外的跌损。如果你的线缆，变频器的电机之间线缆如果是超过五十米， 那必须要把载波往下降，不然电缆上的尖峰电压就会击穿你的电机，击穿你电机的一个绝缘。 最后给大家一个参考，普通光框八到十二 k 的 窄波频率就够了，长电呢，一般我们就是有二三十米，三五十米嘛，就是要降低窄波频率要二到六 k， 那 静音的要求呢，就是需要十五到二十 k， 但是一定要注意变频器的散热。关注我，每天一个公共小知识分享。
