碳化钨和钨钛钴合金哪个硬
大家好，我是陈春，今天我们来了解一下含谷量对硬质合金材料性能的影响。由碳化污和金属股组成的硬质合金，作为刀具材料用途的硬质合金，含股量在百分之五到百分之十三之间。 在碳化污精力度一定的时候，随着股含量的增大，合金的硬度会降低，看完强度和抗冲击能力会提高。通常超细菌印制合金，含股量在百分之五到百分之七的时候， 硬度呢可以达到 hi 值九十三到九十三点五之间。这类印制合金多用于铝合金、塑料和玻璃纤维的加工。含股量在百分之八到 到百分之九的时候呢，硬度达到 hi 值九十三点六到九十四之间。这一类材料主要用于加工高硬磨具钢和铜铝合金。 含股量在百分之十到百分之十二的时候呢，硬度是九十一点五到九十二点六之间。 这一类印子合金多用于铸铁、普通碳素钢、模具钢、不锈钢等钢材的加工。想了解更多的印子合金刀具知识请关注我。
粉丝3692获赞8329
相关视频
01:15查看AI文稿AI文稿碳化物化学分子式为 wc， 属于碳化物陶瓷材料，具有非常高的硬度，显微硬度可以达到 hv 两千四百以上，在硬质合金、热喷涂、绒服堆焊等领域应用非常广泛。 碳化物材料的熔点是两千八百多度，密度呢是十五点六三，在空气中五百度以上，容易氧化，导致他的硬度快速下降。 在硬质合金、绒副堆焊等领域，碳化物可以直接或者先与其他的金属复合以后 再添加到其他的主体材料中去，最终作为硬支项发挥他的耐磨损的功能。在热喷土领域，碳化物材料非常常见，应该算 是一个非常火的名词，几乎所有的喷涂从业者或者热喷涂企业都会接触到这个材料，几乎是提到热喷涂就会讲碳化乌。碳化乌材料用于热喷涂时也不是单纯的碳化乌，他也需要与其他的材料一起复合 出现并使用。目前国内瘫痪物年使用量至少在五百吨以上，而且还在逐年的增长。
80热喷涂材料与技术
01:12查看AI文稿AI文稿大家晚上好，我是陈春，今天给大家介绍一款硬质合金材料，八幺六幺六零八幺六零二五缸，是以碳化物为主要原料，再加上碳化肽、碳化碳以及连接剂， 采用粉末眼睛的方法低压超级而成的。主要的物理参数颗粒都是零点八纳米，含谷量是百分之十，密度是十四点四五，硬度 hr 一直是九十一点八，看完强度是三千八百。 它具有高强度、高硬度、红砖性好、耐磨性强、高抗温强度、化学稳定性好、耐有充气性好、膨胀系数低、导电导热等特点。适用于 普通低碳钢、铸铁、不锈钢、耐热钢、劣集合金和太极合金等材料的结构。主要推荐用于制作钻头、 立洗刀、撕锥等通用工具。这刀没有最好的材料，只有更合适的材料。想了解更多的印制合金请关注我，谢谢！
196株钻硬质合金•乐削刀具
00:37查看AI文稿AI文稿碳化污其硬度仅次于金刚石，在现代工业生产中有着举足轻重的作用。其高硬度和高耐热性常备作用于机械工业的切削工具、 军事方面的装甲及装甲弹弹芯。这是一个碳化物材质的钢球。接下来我们去硬度计车间用维持硬度计测试一下它的硬度究竟能够达到多少， 最后测出的硬度值为一千七百九十二点三 hv。
00:20
01:14查看AI文稿AI文稿在说碳化污涂层之前，先说一下它的原材料碳化污。碳化污是一种细粉，颜色通常是灰色的碳化污粉末能够通过烧结成型并压制成珠宝切割工具或者是工程机械零部件等。 由于碳化污是一种坚硬易碎的陶瓷材料，所以在当做碳化污涂层使用的时候，汇合谷各和聂元素混合使用。 这种金属陶瓷复合图层结合了金属材料的延展性和陶瓷碳化污的高硬度，从而获得优异性能。通过控制碳化污颗粒的大小，我们还可以控制喷涂碳化污的强度、耐磨性和硬度，这样就能够在制造碳化污涂层 的时候提供精准的性能控制热喷涂碳化污涂层广泛应用在石油化工、锂电材料、造纸印刷、陶瓷机 线、至尊模具、农业科技、交通运输等多个领域。产品包括各种种类求华华座、锂电设备、卡轮、波炉、过热器、混合机和奖液、水泵、叶片、风机、 管道内壁柱、塞塔轮角龙、螺旋轴、农机、刀片、混料机、搅拌机等零部件及构件的耐磨、耐高温、耐腐蚀等改善中。
54创硕表面处理
01:49查看AI文稿AI文稿你了解碳化物滚筒吗？碳化物滚筒是一种在工业领域广泛使用的关键部件。它由碳化物材料制成，具有极高的硬度和耐磨性， 能够在严苛的工作环境中长时间稳定运行。碳化物是一种非常坚硬的金属材料，具有优异的硬度和耐磨性。因此，碳化物滚筒非常适合用于处理高温、高压和高速的工艺中，例如，他们被广泛应用于 压制金属、塑料、纺织品和纸张等行业。碳化污滚筒的主要优势之一是其耐磨性能，它能够抵抗高速运动和重压下的磨损及大地， 延长了滚筒的使用寿命。此外，碳化物滚筒还具有优异的热导性，能够有效地分散和传导热量， 确保工作过程中的热量均匀分布，避免过热。另一个重要的特点是碳化无滚筒的精准度。由于其坚硬的特性，碳化无滚筒能够保持较高的精度和稳定性，确保产品加工过程中的精确性和一致性。 然而，碳化物滚筒也有一些局限性，由于其高硬度，碳化物滚筒在遇到过大的冲击力时可能会产生裂纹或损坏。此外，碳化物滚筒的制造成本较高，需要专业的设备和技术。 总之，碳化污滚筒是一种高性能的关键部件，对于许多工业应用非常重要。其耐磨性、热导性和精准度使其成为处理高温、高压和高速工艺的理想选择。尽管有一些限制， 但适当使用核维护下，碳化无滚筒能够为工业生产提供稳定可靠的支持。关注我，了解更多滚筒知识！
45福天辊筒-老俞

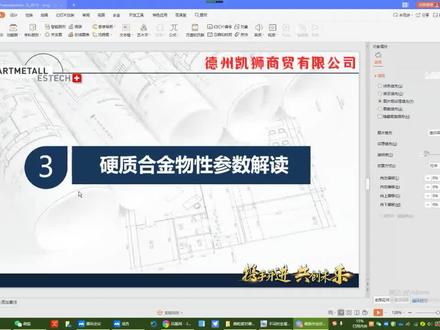

11:34查看AI文稿AI文稿把应止合金的物相插手解读啊，在刚才也说了第一类呢，相当于知道有这个碳化物的这个金针尺寸，是吧？第二类呢，咱也能知道他的，呃，分类了啊，他的分类了 啊，再到这个第三个问题呢，就是我们说的不行参数，为什么叫不行参数呢？那前面都整的挺好的，是吧？咱都知道他是怎么累了，也知道这烫花污这个烫花污的出了细了有什么影响，但是我们怎么去评估他呢？是吧？那比如说咱们现在 哎经营这个硬纸合金的时候，那比如说我从 a 公司拿了这个货这个，那这个 a 公司他给我提供的硬纸合金呢？他得给我提供各种参数，我这个参数我得直观通过参数我能看出来，是吧你是 啊，套房屋的这个套房屋的这个这个尺寸呢？是大呀还是小啊？你这个鼓含量多还是还是少啊？是吧？很多时候呢他他洗的是非常 好，然后说我这里头这个尺寸有多大，是吧？我的骨含量有多高，哈哈。在写完以后那你使用过程中你如果说遇到的问题那不符合呢？那么你在写的时候这个套盒物的含量应该很高啊， 那使用过程中发现不耐磨呀，那很有可能他这就低了，是吧？那我们怎么来评价？客观评价他这个套话屋的，嗯？数量是多少啊？是吧？他尺寸大还是小啊？怎么评价呢？就要看他的无限参数啊。那么看看第一个啊第一个呢，这个就是我给他放大了吧， 哎，好大了啊。第一个呢，我们要看它叫角完立啊，叫角完立叫角完磁力啊。左边这个图啊，这个是比较学术的图啊。啊，他对应这个角完立呢，就相当于这个长得有点像平时变形啊，但是有点这个扭曲了啊，他两个尖啊，在这个横坐标上头眼 啊，这两个地方呢，代表他的啊，齿角完立啊，代表他的角完立，那角完立越高呢，他就代表他的碳化污啊，碳化污的相就越细啊，角完立越高呢，碳化污的像越细。 这个呢，就大家还不用研究那么细说，这为啥呀？说为啥那个角化力高，他越细啊，这就是个材料学的问题啊，我们只要知道他的关联性就可以了。我右边放了两个图，明显能看到啊，这个呢，上面这个图片的烫花屋，这是粗的是吧？下下面这个是细的。那么咱们正常 啊，比如说咱们做这个产品，那一般的厂子里头咱们也没有显示镜啊，不一定有这个显示镜，有显示镜的镜子合金，你自己做个做个镜像，你这个过程也挺好使啊，那就不如说什么就直接找一个有能检测的地方，直接测一测他这个搅拌力，那搅拌力的大小直接就能拼 这个碳化物的尺寸了啊。那比如说我们可以进行对比是吧？比如说这个三家四家的这个道具啊，他都说，呃，他是这个零点六五厘米，那么把这几家公司的这个产品呢，我们可以进行角立的测试，测试完事以后又高又低， 那你发现呢？那就是这什么他角落力越高他就越细，那谁家的要是角落力低了，他说他含零点六微米，那我估计他就到不了啊，他主要是说的是，嗯，相当用这个角落力来评价他花骨里的尺寸， 这种方法好在哪呢？他这种无损检测方式。啥叫无损检测方式啊？你要是说我想用显微镜看，你得把刀具进行切割了，那个刀就废了，你把刀得切一块下来，上下来硬，看这种方式呢是对刀具没有损伤的。嗯呃，我们再看一下第二个， 第二个叫啊瓷鼓，就叫这个鼓，就是相当于这个侧这个鼓的磁性啊，我们管叫鼓瓷啊，他这是干啥的呢？他这个是我来评价一下这个，呃，材料里啊这个碳啊，因为我们做柚子合金主要里头加工呢，靠着碳化物是吧？碳化物啊碳化碳， 那你碳化物你数量多了之后他的硬度高也大，对吧？但是我们要是直接测量他的成分，比如说测化学成分， 你测出来之后这碳含量也挺高，但是你怎么能保证那个碳呢？他在里面是碳化物呢？那有没有可能是石墨呢？因为你要看这个粉末啊，这个相当于是没有进行这个月子核心烧结以前用的原产料。 你看这他画乌这个颜色呢，他比石墨浅一点哈，有点发发灰的。石墨呢是黑颜色的哈， 那他俩都是碳啊，你要是这个用正常那个化学成分检测的方法，你发现碳含量都都挺高啊，哪怕是我这材料全是石墨，那他含量就也非常高，但石墨大家都了解软的对吧？石墨是我们 初高中说小学时候写那铅笔字啊，铅笔字，铅笔里头那个铅笔信是吧？那个是石墨啊，那个是石墨，那特别软，那么软东他是他是不能切取的啊，那么这个时候我们怎么来评价我的硬纸合金里头这个碳他对应的碳化物还是石墨，就看他这个吃吃饱喝度，吃饱喝度 他低的磁饱和呢？低的磁饱和值呢？他表明那个碳含量和碳化物像的这个存在，他要是含量很高啊，那高的磁饱和值呢？表明游离碳跟石墨像的存在啊，他要是这个含量很高的话，就表明他是就这个游离是梦啊。这呢同事们要 要是感兴趣还一会呢，咱们也可以交流这个原理啊，要是感兴趣呢，我们可以简单进行交流，但是我建议大家把他给他记住就可以啊，就是通过他这个悟性参数，能客观的评价出是是是个什么事啊。就吃饱和值，他能判断出来我里头这个碳是碳化物还是石墨好 啊，再往下看，这个就是密度啊，密度也很重要，因为咱们硬纸合金呢啊，他是烧结出来的啊，那么这里头有个啥问题呢？就是以前同事跟人交流，哎，说这个硬纸合金， 呃，哈哈，说月子和金，说那东西看着断口，看着茬，啥都挺密实的。那咋还能有这个孔，有孔洞啊，啥？就是我们说这个孔洞他这个级别呢？他这个级别呢？不在咱们肉眼观察这个级别能能理解是吧？你看 像我们那个基础粉末烧结的时候啊，就是有些用这显着镜子看，那基础粉末是一个球一个球的，咱就想很直观的，比如说咱们家里头这个有有这个大米吧，用大米来举个例子，那个大米一个粒一个粒的，咱能保证每个大米粒中间全是 那个有有其他东西给给填充上吗？包括那个家里头比如说买的黄豆，买的绿豆是吧？我装一口袋黄豆跟绿豆，你能保证豆跟豆之间是没有间隙的？那是那是不可能的，对吧？因为应子合金呢，他本身他就是这样的 啊，这种纯净方式他是把粉末放一起，然后高温下给他压力进行烧结，那你不可能把这孔都给他烧没了啊，对吧？那肯定有孔洞，那就这时候就得测密度了，谁的密度大？哎，只要咱咱指的是同样的成分啊，只要是指的是同样的成分，那谁的密度大呢？那他这个证明他烧结的工艺就会比较好， 那么咱再看看我这倍数宅放大，我倍数宅放大的话就这个材料的表面可能就一个球啊，我一个球表面还会有很多凹凸不平的地方，是吧？那也就说这里头你不能避免他上面会有很多这个孔洞是吧？既然不能避免，但是我可以去去去评价他，对吧？我可以去评估他呀。嗯， 那么密度呢？能直接反映出来我这个材料烧结这工艺好不好，好的话那就证明他的密度大，是不是他就得密度大？对，然后再一个呢？还还能判断啥事？ 太能判断我里里头这个这个鼓的含量。咱刚才这个，呃，第一个事，第二个事说的是这个尺寸，是不是还有那他的存在形式 这个呢？第三个事呢？主要是判断他的这个密度，还有他这个骨的含量啊。骨的含量呢？是是干啥的呢？骨的含量要是多了怎么的？他刚才说了骨的含量多了之后，这个材料 冲击性能好了，是吧？他这个柔韧性好，但是耐磨性会下降啊，耐磨性会下降，那碳化污的密度呢？是十五点七，鼓的密度呢？是八点九啊？碳化污是十五点七，鼓的密度是八点九， 那么他们两个咱俩咱一看就能看出来了，那骨多了之后，他密度就往下走，是吧？那碳化物多了之后密度就往上走，对吧？他说因此对于碳化物排号来说呢，随着骨含量的增加，密度就变形了。 那么有的时候啊，那比如说去这一些第三方进行检测的时候，你测这个词角完立啊啊，测古词啊，那可能车子费用都挺高，是吧？那么咱们要是要是说这个，呃，能测密度的话，能测密度的话， 哎，自己在实验室，然后在企业咱买个小的这种电子天平啥能测测密度？那这个就比较方便，通过密度的话， 也能在一定程度上能评估出来，比如这个骨含量的多少，是吧？骨含量的多少，那骨要是多了的话，密度他就他这个密，密度就往下走了啊，咱再往下看硬度，这个这个这个大家会比较熟啊，因为我们做这个刀具吗？做镜子合金， 硬子合金的最大的特点就是硬，他的英文名叫哈的麦图，是吧？就是硬的金属，英文名叫硬的金属啊，那所以 评价他的硬度啊，是一个很重要的事，那怎么评价呢？我们通常用这个落实硬度和为视硬度啊，落实硬度跟为视硬度，那这呢，哎呀，怎么加以区分呢？这给大家看了看看这个个 啊，一个一个剪图吧，最左边这个是个不适应度，不适应度呢，相当于他压头呢，是一个球啊，是一个硬纸和金球啊，然后中间这个这是一个椎体啊，相当于是个啊 小圆锥一样啊，然后这面呢相当是类似于金字塔，维色硬度呢，相当是金字塔。我左面给大家放这个图啊，这就是一个显微维色硬度啊。显微维色硬度啥意思呢？我这上面啊，这款那个有个压头， 压头压完以后啊，然后压头边上呢就有一个这个摄像头，压头压完之后呢，这个摄像头呢，他就可以把家那个记啊 啊通过电脑啊就给他传到了我们的显示器上，在显示器上我们可以测量这个压痕的这个大小，这块用表示地嘛，是吧？地用地来表示它的大小， 他的原理很简单，材料是软的话，那我压这个坑就特别深呗，是吧？啊？他要是这个地，这个这个这个教室比较硬的话，压这坑特别浅，对吧？你看就像举个啥例子呢？比如春天，咱这个外面春，春天来了之后，如果地要是动的话， 东北有，东北有这种现象啊，地要是反僵了，是吧？那你会发现地都是软的，你踩一脚那就可能踩挺深个坑，对吧？那你要知道冬天的时候那个地冻的杠杠硬，你再踩一脚，那地他就没反对吧，那他就根据啥呢？就是同样这个地，我踩一脚上去，我看看这个坑大小 来评价这个材料是软的还是硬啊，所以他的测试原理基本，嗯，就是跟我跟这个，咱跟咱们的爹踩一脚，这个基本原理是一是一模一样的啊，他这个是比较比较基础， 但是呢，这个测量的时候怎么能保证我是一致的，对吧？怎么能保证是一致的？那上面你每次要给他加一个多少公斤呗？是吧？你看你测这个测的时候你上面加的是三公斤呢，加这四公斤呢，也就是鸭头往下来的这个力啊， 这个力呢，你给他设定成一个固定的值，那么你可以拿几种不同的电子合金放到上面，是吧？然后拿压头往下压，压完之后你看哪个 坑深的，坑浅就可以进行对比啊。好，这个也说完了，再说抗完强度，抗完强度还是咱刚才说这个道具正常使用过程中啊，他是其实这个方向是不太收力的，是吧？ 除了是一些那个啊，车间要是车刀的话，要车刀的话，可能，嗯在这个方向收力会会比较大，是吧？嗯，那么这个呢，就是测量的时候的三点弯区，相当把硬纸合金，比如说硬纸合金棒放到这那三个点两头给他挡住，中间呢往下压，看能不能压断。 这个就是我啊，先拿力学性能啊，这个力学性能这就完事了啊，我主要讲的就这么多，我想多留点时间呢，跟大家讨论一下。
00:31查看AI文稿AI文稿我手中这一小袋金属颗粒，是客户寄来的一小袋碳化物。我们先来称一下重量，只有五十八点一克。不要小看这小小的一袋价值三十元，如果每天都失去一包，那粉丝的价值无法估量。今天我们就来看一下生活质感的姐们能否测量到。我先空身经过一下， 没有发出报警。现在还携带这一小袋，很明显能听到报警时。您还有什么疑问，欢迎随时联系。
02:41查看AI文稿AI文稿今天呢，我们聊一下硬质合金钨钢，因为这两年呢，也碰到老板的一些问题，印象比较深的一个是问钨钢 kd 二零高速冲压零点二毫米，马口铁很快的磨损，有什么更耐磨的钨钢推荐？还有一个是前几天直播的时候，昆山的老板说 他们做同度列产品，现在用 cd 六五零，大概六十万，冲刺模具就要保养，还有什么样的材料推荐？我们是没有做硬质合金材料的，但是问的人多，就顺便做一条视频。 要提高钨钢的耐磨性，主要从三个角度去看，第一是碳化物粉末的大小，碳化物的颗粒越小，他的组织就越小，发生塑性变形就越少，硬度就会越高，耐磨性越好， 但是它的韧性也会越差。第二是骨这种粘结金属的含量，骨金属的占比越高，因子合金的韧性 就会越高，但是硬度也会越低。另外骨的含量越高，乌钢的密度也就越低。第三是抗腐蚀、抗粘连性能。硬质合金在放电加工、抛光、冲压，包括后续的保养过程中，表面会同不同的戒指发生反应，比如放电加工时会产生电化学腐蚀，麻点 从裂铜表面粘掉，降低了钨钢表面强度，使得磨具的刃口容易磨损或者绷脚。了解了这三点之后，就回到了初始的问题，怎么解决 k d 二零的磨损？ k d 二零是日本共立乌钢的产品，零属于精密度一点零以下，骨含量百分之十三，硬度 h i a 九十，锻炼韧性十六。 因为是冲压马口铁，想要提升耐磨性，可以选择同样的粒子级别，但是谷含量更低的雾缸，通过提升雾缸粉末的比例来提升耐磨性。比如像 kd 幺零，谷含量 降低到百分之十，硬度 hia 九十一，锻炼韧性十三，硬度提高了，耐磨性变好，就是韧性差了一些。又或者是选择精力更加细小，硬度更高的无钢，比如 ef 幺零，精密度在零点二到零点五， 谷含量同样在百分之十三，硬度有 hia 九十二。另外提一下抗腐蚀和抗粘连的钨钢，这一点是我在看台湾春宝钨钢的时候看到的， 主要是在钨钢里面添加了抗腐蚀的金属，比如添加一定的络元素会形成络的氧化层，减少钨钢在水中放电加工时产生的表面点石， 提高了表面的光洁度，减少了蘸料和不稳定的崩口问题。比如春宝的 uf 三零，精密度在零点五到零点八，含股百分之十五，硬度 hra 九十一，断裂韧性十一点八，用于磷、铜、涅铜、薄 板、不锈钢等电子零件的冲压拉伸的效果据说不错。屏幕前的老板如果也有类似的工况，也可以自己去了解一下。
105黄子鹏-誉辉模具钢
03:41查看AI文稿AI文稿大家好啊，我是刚哥，今天继续和大家分享废旧物质回收的知识啊，昨天有一个朋友给我邮寄了一份这个样品啊，让我看看是什么金属的啊，看看目前这种金属能卖多少钱呢啊，我收到这个样品以后啊，让公司去拿光壶打了一下啊，这个金属它是纯金属污的啊， 我们经常回收的都是这个屋缸，高速缸，或者是以这个碳化物为基础的这个硬质合金啊，这些东西很少能回收到这个纯金属屋的啊，那么我们碰到纯金属屋该如何进行区分辨认他呢？ 今天呢就抽个时间啊，给大家拍一期视频，分享一下纯污金属的一些这个回收知识点啊。首先的话，这个纯污金属呢，它是没有磁性的啊，我们用这个强磁去吸，它是不会上磁的，咱们用这个角磨机打磨，它是有一点点这个安 红色的火花。呃，污的元素符号呢？它是 w 啊，这个大家要知道，因为我们用光谱测试的时候呢，你要认识这个元素符号啊啊，它的原子序数的话是七十四啊，密度的话是十九点三五克每立方厘米， 它的比重是呃非常大的啊啊，把它放在这个水银里面呢，它是沉底的呃，我们利用这一点呢，也可以测试它的比重来辨认它的真假 啊，他的熔点的话是在三千四百二十二度啊，所以我们用啊常见的氧气雨区，或者是用这种高温火枪的持续对他进行加热，他也不会融化的。 呃，宠物金属的模式硬度他是九啊，他的硬度是非常大的，比这个小刀的硬度要大的呃大的多，所以用这个咱们常用的小刀他是切割不动的。呃，即使是用这个 子弹啊，把它打在上面，它只有轻微的这个痕迹。呃宠物的呃外表颜色呢？它是银白色有光泽的这个金属它在常温下是呃不受这个空气侵蚀的啊，它的化学性质是比较稳定的呃嗯，不加热的这个情况下呢，任何浓度的盐酸、 硫酸、硝酸，轻活酸啊，以及王水对这个污呢他都是不起作用的。当温度升到八十到一百度的时候啊，除了这个轻活酸以外，其他的酸呢对污他会发生一个微弱的作用。 呃常温下呢，乌可以迅速的溶解在清活酸和浓硝酸的这个混合酸中，但是在碱溶解呃中呢，它是不起作用的，在空气存在的条件下啊，溶溶碱呢，是可以把这个呃 污氧化成乌酸盐，在有氧化剂存在的情况下，呃生产这个乌酸盐的反应他会更加的猛烈。利用上面的这些化学性质呢，我们也可以来区分呃纯的这个呃金属物啊， 呃纯污的用途呢，它是非常广泛的啊，主要就是用于生产优呃这个钢的演练啊，生产硬质钢，制造钨丝等等这些比如制造高速钢，各种刀片，钻头，超硬的一些模具，以碳化物为基础的硬质合金，耐磨合金啊等等， 他的用处这么多呢，所以这个含污的废料啊，呃也是很多的啊，不管是纯污还是他的一些合金废料，回收价值都是很高的啊。呃，如果是碰到这些东西不懂的，大家可以随时咨询我，我们这里面呢 也回收啊，这些呃含污的各种废料啊。呃，以上的这些内容呢，就是今天和大家分享的纯污金属回收的一些知识点。 呃，如果是大家想学习更多的废旧物资回收知识啊，记得给我点个免费的红心和关注啊。好了，本期视频就和大家分享到这里啊，咱们下期视频再见。
142废品刚哥机械设备
