sw如何计算零件空腔体积

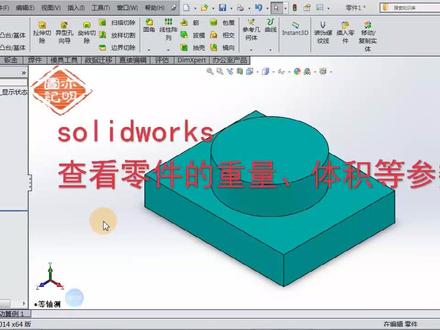

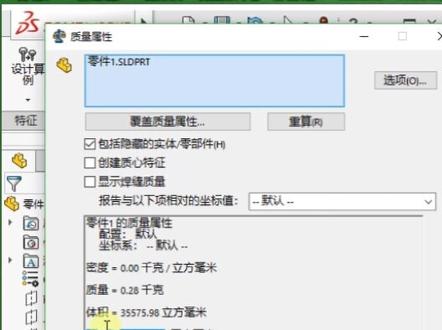

下来我们查看零件质量和体积的技巧，点击我们的评估，找到质量属性，就可以查看我们的零件的密度、质量和体积以及表面机。

如何逼自己一晚上学会工程图出图？存下吧，练完你的出图技术直接憨爆了！教程耗时一百九十九天，研发录制长达一千九百八十七分钟，详细讲解了经典零件出图的全过程，零基础和助理工程师的同学想有所突破，必学！内容包括， 基础零件的出图方式、轴类零件的出图方式、齿轮零件的出图方式、大版零件的出图方式、焊件切割清单的使用方式、 材料明细表的使用方式。而且在金三银四这个重要节点，为了让零基础的同学学习起来没有负担，我整理了全套机械设计学习资料，以及教程中配套资料，各类属性模板，对零基础超有帮助的电子书籍， 从零到一的学习计划表，只要你能想到的资料，我这边基本上都有，六六六，拿去尝一尝。接下来正式进入课程的学习啊，那今天讲下我们第四张的这个第二节课关于零件的一个出图的一个讲解 好了。首先呢，我们先看到这个文件夹里面来啊，看到我们今天要出图的啊，这几个零件，我们先从简单的啊来开始第一步啊，先从我们的一个安装板进行一个打开 啊，这就是我们的一个安装零件。我们先来看一下整体零件的一个形状啊，它是一个正反面都一样的啊，只是说开孔的方向呢，是有一个正反的一个区别。 好，那么直接点击上方啊，选择由零件到工程图，点击打开啊，点击否啊，我们就重新啊做一个这个视图好选择啊，长按我们的一个视角向内部啊进行一个拖动，让我们来仔细看一下啊，他的一个位置 好，基本上啊是没什么问题的啊，然后向下方进行一个移动，下方的话做抛视图啊，做抛视随便直接取消。好，拖动一下，点击抛视图，选择横向啊进行抛视，点击中间， 点击打勾向下进行一个移动，因为它主要尺寸的话都是在我们的一个主视图上方啊，我们进行一个标注就可以。好，差一个轴侧图啊，点击设置这边啊，打开我们的一个轴侧图，长按拖动啊放置到内部来。好，做好之后呢，完成啊，我们来看一下我们具体的一个情况。 好，直接来将尺寸啊进行一个标注，点击注解选择啊这个智能尺寸。好，先将主体尺寸啊进行一个标注，由于当前零件的话是一个对称的零件，我们直接呢进行一个标注啊就可以。好，侧面这边啊也是一样，分别进行一个选择，我们的一个距离 中间啊也是一样进行一个选中。好，这边呢也是选择好，好，选择好之后啊，进行一个拖动，好，看一下这边的距离是否同新啊，我们也来进行一个拖动演示一下。 好，这边也是一百零四，所以他们处于了这个同一的这个这上面来啊，我们这样呢，对的话要画一条这个直线进行一个连接啊，就可以表示了啊，好，点击草图选择画线点，中心线选择左侧，短点向右侧呢进行一个拖动，表示啊他们当前处于同一直线。好，这边呢也是一样。 好，选择好，将多余的啊进行一个删除。好，那么这边的尺寸啊，我们就是已经全部全部这个做好了啊，做好之后呢，我们将下方的也进行给定啊，选择侧面位置 啊，拖动好，这也是我们的一个宽度啊，那关于槽边这边呢，我们也等会再来进行一个给定，将它这个位置尺寸进行一个定义 啊，好，这边是六个毫米，它的长度呢，我们进行一个定义啊，选择它的长度两侧好，这的话是四，这个十个毫米啊，点击拖动，然后把这边的距离啊也给定好，选择侧面位置拖动一下， 到中心距也是一样啊，进行拖动好，然后这边的话呢，我们也是通过根据位置啊进行一个给定，选择两只圆形的位置选中摆放啊，然后具体靠边的位置进行一个给定 好，给定好之后啊，那么我们整体的尺寸啊，就是水平尺寸就完成完成了，我们定义，然后槽宽啊进行一个定义，侧面宽度啊好，这边呢也是向左侧啊，进行一个拖动，这呢我们发现啊，整个箭头的话是比较大的一个啊，占地面积啊，就是比我们这个有有所遮挡的一个情况啊，我们把它进行一个全部选中 啊，好，将引线呢直接改成啊，我们的一个斜杠啊，这样的话呢，看起来的话就是我们的一个草图来讲，就没有那么的一个 紧密的啊，一个情况好，做好之后呢，将我们的一些孔的尺寸啊大小进行一个标注，点击啊这个孔标注柱节啊，孔标注 好，这边的孔的话是我们的一个大小啊，四乘 m 六的一个管径贯穿好，然后这边的话呢也是进行给定啊，选择它向上进行一个移动，好，这边是 m 五的，但是啊，这里我们要注意一点，由于两者零件啊，其实是一个相反方向的啊，我们来看一下啊，实际零件图 左侧这边是从这面啊往下打，右侧这边啊是从下面往上打的，这两个是一个相反的一个方向，所以说我们需要备注一下啊，这个点击切换啊，这边选择在后方呢进行一个拖动，进行一个备注 好，按住括号啊，然后这边选择的是我们的一个反向啊，就可以好完成。那这样的话呢，我们的孔的一个尺寸啊，中心的一个直径大小， 这个的话可以直接拖出来，也可以在中心的进行一个显示啊，一般你拖出来也可以啊。好，拖好之后像我们一些导角的尺寸也进行给定，选择下方啊导角大小啊，侧面的话我们就只标注一个啊，剩下的话都是一样的，这也是 c 一 好，然后下方我们抛视图之后，这地方的话也是有一个导角啊，我们标注一下 啊，这的话也是呢，一个 c 一 的啊，这个导角好，那么当前啊，我们这个零件的一个整体尺寸呢，就基本上啊标注完成的一个情况了，这里还差一个中心的位置，其实这个位置的话和两边的位置是一样的啊，但是为了避免这个加工时这个出现错误，我们还是给他把尺寸的进行一个标注， 这边呢也是一样好，选择向下进行一个拖动啊，我们直接往上啊进行移动，这样的话避免他们的一个试图呢发生这个干涉的啊，一个情况 好，这里头如果发生了我们的引线之间啊，发现这个相交的一个情况的话呢，我们也可以把它呢进行一个断开啊，点击当前的一个位置选择引线，选择折断线啊，然后使用这个断开延伸线看没有中间的话就会进行一个断开啊，点击打勾，避免呢引线之间发生这个干涉。 好将板后呢进行一个给定啊，这个厚度给好啊，那么就完全第一完了啊，好，这就是我们当前的一个零件的一个会制啊，我们保存一下，然后我们换一个位置啊，进行一个保存，这个是课上的，课上的一个出图 名字呢，稍微的改一下啊，这边就呃不进行一个链接了哇，就是说一个出图的一个表示而已。 好，做完之后呢，在这边就保存完了啊，我们做第二个零件啊，这还是比较简单比较基础的一个零件啊，好选择关闭。零件呢，我们也进行一个关闭啊，好，继续打开这边啊，我们找到这个下方的这个第二个零件，也就是我们做啊双击打开点击否 啊，这是零件已经打开了啊，点击打开的好，然后一样的啊，我们也看一下他主要的一个加工面在哪里啊？应该是在我们上方这里啊，做一个主要的一个加工面，然后呢进行一个加工，下面的话这边是我们的一个 安装的位置，所以说呢上面位置如果说标注尺寸比较多的话，我们可以把它作为一个主视图啊，进行一个使用好， 然后用的点击上方啊，选择有零件的功能图啊点击否，我们也是重新的进行一个出图啊，点击左视图向上进行一个摆放好，然后将侧面的位置啊也进行一个摆放，摆放好之后呢，上方也进行一个放置好，我们稍微的拖动一下啊， 这呢也是一样。好，首先的话还是从我们这个加工比较多的这个平面上面啊，来做一个尺寸的标注哎，因为它呢也是一个对称零件啊，好，刚才刚才那个对称零件忘记了一件事情啊，就是说中心线呢，我们没有去标啊，一般来讲呢，如果说属于对称零件的话，我们要去标注它的一个中心线 啊，当然他刚才的话是因为他内部有一个这个这个圆心的一个中心符号线啊，我们就没有去进行一个标注了啊，好让尺寸的进行给定啊。首先先从我们的一个较宽的啊这里开始选择，点击下方啊给好尺寸 啊，这也是一百二十一啊，好，内部相近的位置啊，也是给好尺寸 啊，这是标示，所以他们之间是有这个间距距离的，好选择拖动 啊，好，然后这边的话有些是属于同一直线的话，我们就没有去标注了啊，然后这边的话这两个是同一直线，我们把它也画下线啊，画下线，点击这个草图选择啊这个中心线，选择左侧位置，向右侧进行一个连接 啊，好，上方这里看到没有，与这边的话，他们属于同一中心，这边也是一样，就避免了我们在标注时啊这些点位啊加工时出现这个问题的话，呃，可以选择啊，这个去以中心线进行一个表示啊，证明他们在同一条直线上边进行使用， 好，那么侧面这边的尺寸我们就基本上是已经给定了啊，然后把这个数值方向的尺寸给定一下，我们先来看一下是否处于中心线的位置上面啊，点中心线选择左右两侧，我们看到啊，他也是处于中心上面哎，我们点击打勾好将尺寸的给定。 呃，首先宽度这边呢，我们也是做好啊，从这删除啊，宽度这边往下进行一个拖动，就避免与上方的尺寸呢进行一个冲突，将位置摆放好啊，好，两侧的位置也是定义，好，好 移动一下位置，把它位置啊摆放一下啊，这边的也是。 好，这定义好之后呢，我们这个上面的板的话，只要孔的一个大小，进行一个标注了啊，点击啊这个孔标注来将这个承托孔，哎，第一个先进行一个标注，一共是八个啊，八乘以这个，呃，这外三点四点三啊，把它反穿，然后承托大小，好， 然后第二个就是我们的一个螺纹孔啊，螺纹孔的话也进行一个标注啊，一共是六个，也是六乘以啊，这个位置 这边拖过来讲这两者避免它的干涉好，然后这下方这里啊，这也是我们的一个暗小孔啊，其实也是做一个坏六向下打这个六毫米的一个深度。 好，那么当前湿度里面啊，我们就是已经标注完成的啊，来做一下我们上方的一个位置。好，上方的话，这把主体尺寸啊进行一个标注，比如说第一个是厚度多少，然后呢我们的宽度多少，总宽多少？ 好，那在这里做一个中心线啊，点中心线选择两边啊，他们在中心线上边啊，好像尺寸呢，进行一个给定， 两边的距离啊，这里的距离距边线啊，一共是十二，然后两两者之间的间距也进行一个标注，哎，也是以十二啊，两者的等大好，这里改一下，把它作为一个引线改一下啊，尺寸 啊，两个都是十二。好，将孔的直径啊或者孔的一个型号进行一个标注啊，拖动一下，选择引线，选择这段线断开这个连接位置好，那的话我们孔的尺寸啊，包括我们一些这个呃形状的话都给好尺寸了，把导角也标注一下，这个导角 好，然后将侧面的这个这个板的一个这个尺寸呢也标一下啊，好，将尺寸先给定好，总长的是已经给定了的，厚度的话也是给定好了，现在的话呢，是我们主体啊，上方这里的宽度是多少啊？进行一个标注， 那然后呢，我们这两边的一个呃直径应该是处于同一直线上面啊，我们来标注一下 啊，然后这边的话也进行一个标注， 拖动一下，避免这个位置啊，这杆手点击引线，选择这个是向内啊，向内啊， 好，那做完之后呢，我们把中心线啊也进行一个显示，选择侧边这边啊好，然后这边的话也是一样啊，它也是一个中心的一个位置啊，这里的话就没有在中心了啊，它这也是选择了侧面的一个位置，把它关闭啊，然后删除掉 看一下啊，再点击一下这一面啊，它不是在正正中心的一个这个位置，所以说呢，这边还是标注一个实际尺寸好。首先啊是我们的一个距离啊，给它标注好好， 总宽的距离标注好啊，尽量与这个实体之间啊，不要产生这个过多的一个重合的一个位置 啊，好，等高。 好，这个的话呢也是用的把它全全部改成了我们的一个，呃，这个接线的位置啊，直线连接 他们，这也是相等的啊，其实可以去可以去标注一个整体尺寸，然后做中心线的啊，把这个四这个稍微往外拖一拖啊，好，由于整体尺寸已经标注好了，侧面成一样的能直接得到的一个大小啊，好，向外拖动，然后这里的话呢也是引线之间啊，做一个折断， 把这个厚度呢也进行一个标注啊，这个厚度好，我们就向上啊进行一个拖动，四毫米的一个厚度好，这里还是往中间放一点，不然的话他会看的比较比较这个 比较模糊啊，我们要尽量的保证这个图纸看起来是没有任何问题的啊。继续把尺寸给定，这个圆角是 r 三啊，然后我们的一个加工深度的话，这也是已经给到了啊，是呃，五十二，这个六十二减这个四十七，就是我们这里往进去沉进去的深度 好，倒角这边的也是一样的啊，给定 c 二啊，摆放好好，然后把孔径呢也是标注一下它的孔的大小，点击孔标注 孔的大小是我们的一个这个 m 五的一个螺丝啊，沉头孔啊，螺纹孔啊，螺纹孔，给直径啊，这里标注一下我们的直径大小是三十。 好，那么当前模型的所有尺寸啊，我们就已经全部的啊给定好了，这里的话我看一下啊，是是，如果说不放大的话看起来有点冲突啊，那这样啊，这样两者相等的话，我们选择两个删除，那这样直接标注两者距离， 然后把它的一个宽度距离标注好， 然后把它们三个啊，把它们两个改为这个斜杠， 这样的话就不会有这个其他问题了啊，再把这个角尺再标一下，避免出现这个问题啊，就这样进行一个标注好，标注完成之后啊，把轴侧图进行一个脱出 啊，轴侧图的话，这边直接放在这个右上角这边就可以啊，呃，选择当前吧，然后我们再来旋转下的位置，点击它选择这个旋转， 选择到合适的一个位置啊，就可以，那就是说这样的一个位置啊，好，点击打勾， 那这张图我们也是啊，这个出图完成的好，上方呢也是直接保存啊，选择保存，找到这个刻唱出图啊，我们把这个前方的名称啊这个图号进行一个删除， 保存好，关闭啊，继续下一个零件啊，这边零件也是进行一个关，下一个零件的话我们再看一下啊，这就是可以找我们这个轴类零件的。好，直接点击这根轴啊，双击打开 好，这是根传动轴啊，并中间还带有这个螺纹的一个形状啊，好，那这边选择上方还是用的啊，从连接到工程图，点击打开啊，点击否啊，好，将我们的一个驾驶图，就是将我们这个带轴这个 箭槽的一个位置图啊，朝上摆放好，然后呢，我们将这个比例啊进行一个修改，直接一比一的大小啊，点击确定好，拖动一下 好，关于这个轴类文件标注的话啊，我们还是有很多细节需要需要这个进行注意的一个情况的啊，好，先将整体尺寸啊进行一个标注啊，这总长把它的主体尺寸呢进行标注好，比如这里的长度，这边的长度 啊，好，然后呢是这一块等高，好，这边距离啊，这个点啊，好，然后选中啊，后面这边拖动啊，这边也是一样 啊，一开始的话都是先标主体尺寸再去标啊，我们的一个呃，这个一些细节位置 好，这标注完之后呢，我们剩下的是啊，这句话大家注意一点啊，就是说整体来讲注意尺寸就标好之后会留下一部分，比如说这段位置，那这句话只是做一个阻挡和线位的一个位置，它并没有很要很重要的一个情况，就把它呢这个长度可以进行一个稍微的修改，叫可长可短啊。 好，然后呢我们就继续啊，然后把它的直径进行一个标注，侧面这边直径标完之后，我们再来给他去做一些公差呀，或者说我们一些这个尺寸位置要求啊。好，然后像我们这边的话也是一样的啊，标直径这个话就把它标到这个内部了啊，标内部。 好，这里呢也是一样，把直径标注好， 上方啊，标注三十啊，直接在这显示啊，好，这里呢也是这个话呢，由于要给公差，我们可以往上进行一个托缝，这个好像也是要给公差的，等会可以往上进行一个托缝的。好，这是我们的一个，这里是螺纹啊，螺纹的话等会直接标注这个螺纹啊，先把它先把它整体尺寸标注一下， 标注完之后呢我们再去呃，标这个螺纹大小，他这是二十，等我们再来改好这个直径的话也是标好啊，这里红标针也要去安装，先放着 两端的话呢，就向两侧进行一个延伸。好，这就把我们键的一个长度啊，进行一个标注，这他第一个处理尺寸啊，这里是左侧位置，距离左端啊，总距离多少？然后呢总长多少啊？可以进行一个标注。 好，用完之后呢，这边这边的一个槽的话只能槽宽，槽宽的话我们在 pos 里面进行一个标注啊，这是把它的位置进行一个定义 啊，算别位置， 那这个的话呢，主体尺寸就全部做好了啊，然后这是他后面的一些细。这个，呃，这个剖视图啊啊，或者说这个局部视图啊，他的一个显示啊，人家剖视图进行一个显示，把剖视图的视角进行放置啊，这个这里有两个，这个建槽就有两个剖视图。 好选择上方啊，选择这个剖视图，点击这个剖视图，这里选择中心的位置进行一个剖视。 好，抛好之后呢就点击打勾，向左侧进行一个拖动，在这的话呢，我们只要显示啊这个横截抛面就可以了，包括右侧这边也是一样啊，点击这个抛视图，选择中心的位置进行一个抛视，点击打勾好，向右侧进行一个拖动。一样的啊，也只是显示这个横截抛面， 点击打勾好，右键点击，他们选择这个是对齐解除这些关系，因为这样的话呢放置啊，这个不太方便，我们往下进行一个挪动，这边也是一样，点击解除这些关系啊，长按进行一个拖动啊，好，呃，这边是拖动一下啊，我们这边移动啊，这边移动 好，移动好之后呢，把这个中心符号线进行一个标注啊，点击中心符号线选择上方位置。哎，这边呢也是做好啊，好，这个轴的话就是好像是还差了一个这个中心线啊，我们把中心线也进行一个标注，当前视图 选择，那它的中心线的话直接就做好的一个情况了啊，好，哎，哦，刚才这个中心符号线的话取消了啊， 点击打勾啊，好，然后再其次啊，就是我们的一个这些退刀槽的一个位置啊，我们相信通过局部视图来进行一个显示，一共呢是有一处两处三处四处的一个情况。好，那我们来使用一下啊， 好，打开这个局部视图啊，点击视图布局，选择局部视图，我们将这边啊进行一个放大， 放大来剪，主要主要的话是保留出我们这个建草的一个尺寸位置好，向下左侧边进行拖动，一共是四个，这四个的话呢，你也可以在这边啊直直接进行标注，比如说这个槽宽多少啊，这个直径多少，比如说这种，比如说二乘这个十五或者多少啊，都可以标注的 啊，好，然后这边呢也是一个局部式图，继续啊，点击局部式图， 这边也是一样。好，然后呢放大往下啊，这边进行一个拖动摆放啊，一共是有四个位置啊，那四个位置的话，我们啊一次来吧啊，一次进行一个标注。好 啊，好，然后往下拖动。好，这边的话也是一样啊，这个是图选择放开啊，好，呃，把位置进行一个摆放拖动啊，挪动一下，这边呢也是一样， 就是有点挤的一个情况，但是没关系啊，他每一处的位置都已经全部标注对应了啊，然后呢下方也显示了比例大小啊，我们只要把这里的显示呢稍微的调整一下，避免这个无法找到我们标注位置， 这边也是一样啊，好，这弄完之后呢，我们把尺寸全部标注好啊，首先这里的槽宽啊，是两个毫米啊，来点击上方，呃，直径的话我等我去测量一下啊，这直径的话得去测量啊，看下这边直径多少， 槽宽的话是槽槽深，这是十四，那相比于的话是我们的这个一点五单倍减的一点五，就是减了三吧，对吧？好，这话是深度话是 一点五，那直接直接标注啊，二乘一点五就可以了。二，然后这里呢选择啊，这个话你可以用乘号也可以用 x 啊 x 啊，然后呢一点五就可以标注完成，这边也是一样啊，它的尺寸和一个槽深呢是统一的，都是二乘一点五的大小啊， 摆放下位置避免呢我们这个产生这个的杆数啊，好， 选择二，然后乘以一点五啊，好，向上的进行一个拖动摆放这边呢也是一样啊，来选择它的，它的深度啊，都是统一一点五的一个深度啊，然后呢我们可以去测量选啊，都是可以的，只有没有打成号啊，没打成号 x 啊就可以。 好，那做好之后呢，我们将将将这里的一个建槽的一个尺寸啊，也可以标注好啊，成，第一个是建槽的宽度是多少 啊？这道宽度，第二个是建槽的一个深度啊，这个的话呢需要一个小技巧，就是按住 shift 键选择圆弧面，不然的话呢你是无法标注啊，这个槽深的对吧？好，然后这边呢也是一样啊，分别选中啊，从左侧拖动，点击下方 啊，好，向上动。好，这样的话呢，我们主体的尺寸啊，就已经这个全部呢标注好了啊，这是没问题的，那现在的话是差一些公差方面啊，我们需要去进行一个标注 好，首先呢我们先给到一个精准，或者说我们的一个同轴度，后面也可以进行给定啊，呃，比如说先把它尺寸公差给定吧，点击大工程师啊，打开选择公差查询。呃，这里的话会有个弹窗出来啊，我们这里的话呢，由于是这个一根轴啊，选择这个轴偏差 选择好之后呢，根据我们实际的这个要求啊，进行一个给定公差，比如这个十五的话啊，我们可以选择它啊，点点到这个 h 六 啊，或者说 g 六都可以这句话选择 h 六就可以啊，点击 h 六，点击打勾，它会自动的延伸至啊我们的图层里面来，好依次选择，像这边的话是安装位的啊，这轴承位置，点击十七轴承位置 好，这个的话呢，因为安装轴承啊，一般是这个 h 七 g 六的一个情况，这边我们选择这个 g 六的一个大小。哎，看一下尺寸啊，没问题，直接打勾好，放在内部的话比较比较这个拥挤啊，往上进行一个拖动，这样的话呢就不会比较拥挤的一个情况。好，然后是我们的一个安装位置里啊，这是 f 二十，点击 f 二十 就我们看一下 h 六啊，行不行， h 六的话竟然也是可以啊，然后点击打勾啊，好，向上投动，然后最后出的这边也是主菜单位置，点击十五啊，然后是 g 六，然后点击打勾 啊，完成好，这个话也可以向向上啊，进行一个托动摆放，这边呢也是一样，这样的话呢，就看起来啊，会更加的一个合适一些。好，这里的话它仅仅只是我们的一个这个轴孔的公差啊，我们还需要叫什么呢？还需要将我们的一个这个同心度啊，或者是同轴度的公差进行一个给定 好，这个话先给他一个基础啊，点击这个注解，选择这个基础，选这边位置啊，也是这个 a 以他为基础，然后后方的位置呢，就要保证啊，我们的一个同心度的一个要求，比如装车位置，比如安装位置啊，都要进行一个公差的啊，这个给定 好，点击上方啊，行为公差，这个话呢是同轴度，选择同轴度给到这个七级。好，这边的话是同轴度啊，不是位置啊，同轴度 啊，点击好，这个话七级的话有点要求比较高啊，但是也行啊，没问题，就根据根据国标来啊，这个话今天让客户按照国标的标准来进行一个操作 啊。好，这个话呢，它是一个水平放置的一个情况，把它改成了我们的一个数值放置，这样就可以啊，或者你把它改做一个折线去改也行。好，然后这第一个第二个的话就是费二十二啊，这句话也是一样，他只是他的一个工厂来讲呢，就稍微大一点点啊，不到一个大的话也不到一个丝啊 啊，好，选择数值好，尽量避免呢这个位置啊产生这个干涉啊，关闭，我们拖动一下 点缩小 选择啊公差这里啊选公差点重键啊，好了啊，好拖动一下，哎呀， 把它位置的话尽量与这个抛射图的位置啊。呃，不要重合在一起，也就不要产生这个干涉的一个情况。好在就是我们这里啊，这里话其实不是这个 f 二十，而是一个 m 二十啊， m 二十啊，对吧，就直接选择大写的 m 点击啊大写 m 二十，然后呢 x 啊，因为螺距的话是一点五啊，螺距一点五啊就可以。好，然后最后呢是我们这个轴承面啊也要做这个公差啊，打开这个大工程师选择这一块 啊好，也是这个同轴度啊，两边呢就直接啊这个选中啊，你可以做折线也可以统一向上啊，进行一个挪动。 好，这时候就直接点击打勾来看一下啊，基本上是没有什么地方是漏尺寸或者是漏标的一个情况啊，大部分尺寸我们就全部已经标齐的啊一个点。 呃，这里啊还有三个地方啊，要稍微的进行一个修改，也就是我们这三个同轴度啊，都需要加上呢我们的一个斐的啊一个符号。好，怎么修改呢，我来试一下啊，双击我们的零件点击确定啊，因为这里是通过我们的插件进行一个生成，继续双击加上啊这个斐的直径， 点击添加基础选择，完成好，这就选择空白区域啊，完成好之后呢，点击这个点往上啊进行一个拖动 啊位置呢，这里选择我们的一个数值就可以了把后面的也是依次啊这个添加就可以来这边选择双击加上 fine 点，完成点空白区域，移动一下点位啊，好，选择这个数值， 数值啊就可以。好，同样的最后一个啊，这边也是直接改加上这个斐的位置， 完成点空白区域，好，也是稍微的挪动一下，把它改为数值就行啊， 好，那这个的话呢，我们轴的零件啊，就已经这个全部汇总完成了，那么剩下的零件我们就放到下节课来进行一个讲解。好，那么呢还这句话啊，我是青木老师，我们呢就下堂课啊，再见。 大家好，我是清波老师啊，今天讲下第四张的这个第三节课啊，还是我们的一个零件出图。那上节课呢，是把这个轴类零件啊进行了一个出图完成，然后将剩下的零件呢，我们继续啊去完成我们出图的一个操作。 好，打开我们的这个文件夹啊，来，看到啊，这是我们的一个之前画过的一个法兰的啊，一个零件。好啊，这张图呢，我们进行一个出图的一个方式啊，点击上方选择出图，点击否 好，然后这边的话将我们的一个零件啊进行一个拖出。好，拖完之后呢，选择啊向上进行移动啊，点击抛视图，选择向上进行一个拖动， 好，来方便的我们后期啊去标注尺寸，然后继续点击象示图啊，选择辅助式图，选择象示图啊，选择这个边线 啊，来，看到没有，这时候就完成了我们的一个位置啊，好，然后这时候的话，把它这个右键点它啊，点击对齐，解除对齐关系，然后拖动右键点它啊，选择这个工程图啊，点击逆时针对齐啊， 好，进行一个摆正，好，摆正之后呢，我们把它的一个中心位置啊，进行一个局部的显示啊，把这里进行删除啊，这多余的这个标注啊，进行删除 好，然后呢选择啊这个裁剪式图，裁剪式图之前呢，我们把这个草图先绘一下，这里选择用这个椭圆捕捉圆心来来绘一下 啊，显示局部区域，点击裁剪式图，哎，那么就完成我们的裁剪 好，那么三个式图方面啊，我们就已经这个做好，现在就是尺寸方面，我现在这个上方的抛式图啊，把尺寸呢进行一个标注好，点击尺寸标注。首先啊，这里的话是我们整体的一个宽度，这里啊把它标注好啊，整体宽度 距离啊，好，然后把中心线呢给他补充上来啊，这注解中心线啊，那比如说左右两侧啊，当前施图吧，选这个施图啊，选择施图啊，好，当前上方位置呢，也是一样，包括这个位置， 点击打勾中心符号线，选择当前的一个施图，对于所有孔以及所有位置选中啊，然后这边呢也是一样 好，做完之后呢，直接啊点击打勾完成，我们生成，然后把尺寸进行一个标注好，将上方这里的槽口的一个开口直径标注一下上方这里也是要依次啊进行一个标注，两个点位 啊，好，然后是我们中心线的一个距离啊，终点距离，两两边的距离啊，点位 向下啊，拖动一下，就不要和文字之间啊产生这个干涉的一个情况，好，整体高度这里进行标注 啊，然后是我们这里的一个具体尺寸啊，把这个点呢进行一个标注，点击草图选择点，看能不能捕捉到这个点位置啊，好，把这个点的位置进行标注，整体高度这里给到五十，这里的直径 十二。好，然后呢我们一些宽度啊进行一个标注，这里的宽度五个毫米。哎，这里的高度呢，八个毫米， 上方这里呢也能标注一下，我们的一个宽度尺寸也是五毫米，我们就放在这个内部啊，进行一个标注，五个毫米。好，再把我们数值位置啊进行一个标注，比如侧面这边到下方位置进行一个标注 啊，好，然后我们这里的单独高度啊，就放在左侧这边，这就画作一个折断线啊， 避免呢与这个下弦键产生这个干涉。哎，好，这里的厚度啊也进行一个标注，选择仕图啊，这边的一个仕图啊，点击它选择这个 显示样式啊，把这个显示样式改成了我们的一个这个隐藏线可见，因为这的话厚度的话呢，我们就单独做个视图的话就比较麻烦。通过这里的话，我们直接进行一个标注，厚度 八个毫米，那也是标注完成，那看下主体尺寸啊，基本上是没什么这个大问题了啊，好，这边呢我们选择这个尺寸，这里也是一样， 五个毫米。好，然后下方这个角度啊，是九十度，这里垂直的话，我们可以这样去标，角度九十度。 好，那这块是已经标注完成的啊，基本上是没问题。把下方的进行一个标注，下方的话，第一个是直径大小啊，这里标直径，选择引线，选择直径大小。 好，选择完之后呢，将他的一些孔的位置啊进行标注，选择注解，选择孔标注，选择这边啊，然后是 f 六啊，进行一个贯穿，然后呢我们选择一个后面加一个啊，叫均布， 均匀分布啊，叫均布 啊，均分布在这边好，具体的角度，这边我们就不去标注了啊， 好，将这边的尺寸进行标注，这边的话因为是投影过来的，投影过来的话他他也会显示这个样式啊，把这里取消复式关系，点击这边啊，点击打勾， 将尺寸标注好啊，第一个是我们的一个半径，这边啊是二十，内部直径标好啊，是范三十两段距离标注好，这边距离是六十啊，然后大小呢也标注 啊，因为两边是基本上一样的啊，然后这边这里加一下，这个符号是两个啊，二 x 啊，好，完成。那么这样图的主体尺寸呢，我们就是基本上啊，都已经标注完成了啊，然后将轴侧图呢进行一个拖动，那么直接拖动当前视图啊，然后选择这个旋转方向，把它的角度进行一个摆正，和当前视图内部的进行一个相似的一个情况， 就这样啊，进行一个摆正，点击打勾好稍微的拖动一下啊，我们的距离，那这边呢，这张过程图我们就已经出完的一个情况了啊，好，点击顺风啊，我们选择这个保存选择还是用的保存在我们的位置里面来啊，这是法兰 好，点击保存好，接下来继续往后来看啊，这是刚才做的是这个法兰的啊，一个工程图，接下来是我们的一些齿轮啊，齿轮的话就比较好标注了啊，齿轮的话啊，点击下方选择这个齿轮，双击打开 好齿轮的话属于，其实属于一个标准件，我们并不需要去过多的进行一个标注，像分度圆啊，结圆啊，齿顶啊，不，没有结圆啊，分度圆啊，齿顶圆啊，然后这个齿顶圆包括孔径，然后槽度标志就行了啊，点击上方选择这个由零件到工程图，点击否？ 好，首先第一个呢，将我们正常的主视角进行一个显示啊，点击视图布局，抛视图 数值选择啊，点击打勾向右侧凸动，好，将我们一些主体尺寸进行一个标注。好，第一个是我们的一个持顶圆，持顶圆的话其实坐这里啊，直接点击就可以了啊，持顶圆的话它是显示是一个半径，把它改为了我们的一个直径 就行。好。第二个是尺底，尺底的话你可以从这边去标啊，尺底圆从这边去标三十五啊，然后这分度圆我们自己就画出来，通过分度圆就自己去画啊，点击草图绘制，点击画圆，那其实我们知道这里的魔术和尺其实我们都清楚啊，那这改为构造线啊，构造线 呃，尺寸的话是二十个啊，模数的话是为二，那么分度圆直径的话就是二十，乘以这个二等于四十，标注一下啊，四十的一个大小能得到我们的一个分度圆的啊，这个直径好，把厚度呢也进行一个标注， 这边的厚度啊，好，然后我们都包括我们一些孔径啊，这条轴的孔的高度的话，按这么标啊，按住 shift 键选中啊高度进行标注， 然后箭槽宽度啊也进行一个标注，那箭槽的宽度，它的公差的话也标注一下啊，点击 这个大工程师选择查询啊，选择行为选择这个，这是我们的一个偏差，这边有个 g s 孔偏差或者 g s 选择四啊， g s 的 话这个是七 好点击打勾，这是上下啊，各一点点啊，好拖动一下啊，这边也可以选择呢，我们 g s 九这偏差稍微大点点啊，这样的方便我们后期进行一个修改和使用。好选择关闭，这是关于建草方面，建草往上拖一下啊，避免和我们的图纸产生这个干涉 好，然后呢是我们池底元啊，这已经已经标注完了啊，孔的直径也来标注一下 啊，导角标注一下，这句话选择是下方啊，这个导角标注 好，选中导角 点下方啊，这导角比较小啊，是有这个零点五的一个大小，然后把粗糙度呢也进行一个简单的标注点，粗糙度啊，这边是切削加工啊，那么大家可以给到我们的一个一点六， 好选择样式啊，这个自己的字体稍微做小点点啊，选择字体呃，这里是三点五给到二点五的 数字，确定稍微做小点点，然后侧面的话也做一个标识啊，好，点击打勾，完成了粗度的一个标注，最后呢是我们的一个分度，圆啊，或者说我们相切的位置啊，他的跳动工差也要给定好，先要给个精准 啊，选择这个面脱开啊，这是我们的一个精准位置好，然后呢将我们的这个跳动工差也给定好，选择此时打开这个工差啊，大工程师选择工差打开，然后选择行位工差，选择这个跳动工差 啊，圆跳动广场，然后呢基本尺寸是这个四十啊，精准的话是这个 a 啊，这刚才我们标注的那个位置啊， a， 拖动一下啊，好，拖完之后呢，我们把这个观察等级给一下啊，这个给到七级 啊，好，那这里的话呢，直接点击这个尺寸，点击啊就行。好，我们选择缩小，然后长按拖动他们啊，把这个派四十拖到这边来， 那就避免产生这个干涉，这是我们的一个跳动公差，基于这个 a 点啊，进行产生这个跳动公差。好，那这边把这轴侧图啊，进行一个突出，轴侧图啊，刷新一下 啊，等轴测图拖动放置好齿轮的话，其实啊他主要是要做一个表格啊，在下方啊，那这边选择这个注解，点击总表。好，这个表格的话呢，我们先做到三列，然后呢七行的啊，一个情况。好，点击打勾 好，做这样的表格之后呢，我们来进行一个注解啊，第一个就是我们的一个魔术吧，齿轮的话一般就是先魔术 魔术。第二个，第二个的话是我们的一个尺数，第三个啊压着脚 啊，第四个的话就是我们的螺旋角， 好，标注一下这边的第五个是我们的一个尺顶高系数。 好，第六个是我们的配对齿轮，就是这个齿轮的话，它不仅只有一个嘛，它还配对其他的一些这个齿轮进行转动，那它配对的齿轮的尺数是多少？ 好，最后一个就是我们的一个路中心距，两者之间的距离啊， 好，好，完之后呢，拖动一下，把它的一些大小稍微改动一下啊，把它尽量做到这种。这个，呃，这个数值方面啊，是一行的一个情况，放到上边，把它字体也稍微改一下，字体啊， 可以选择它们进行一个修改，比如说自号啊，自行啊啊，这边我就不去改了啊，魔术的话，这里就是我们的一个字母 m， 大家都知道 m 是 字母啊，尺数是 z 啊，压力角的话是 a， 螺旋角是这贝塔 啊，矢量角系数是 h 啊，配对成尺数 z， 中心距的话是 l， 好，把数值进行输入。魔术的话看错了啊，魔术为二，压力角为啊，尺寸是二十压，压力角也是二十， 因为这边的话是一个直齿轮，所以说齿轮角为零啊，齿轮高系数为一。配对齿轮的话，你看自己的情况啊，比如说这边是二十个齿，那边三十个齿，或者说三四十个齿都可以啊，根据这齿轮数比进行一个比对，那这边我们选一个三十四齿啊， l 距离的话就是我们的一个五十四， 好，这话就是我们的加工时啊，它的一个主要的一个参数情况了啊，好，这块齿轮呢，齿轮画这标尺速标这个工差啊，然后把一个表格做好就可以了。好，保存一下，保存到我们今天的一个位置啊，也是这边 啊，这个圆柱齿轮，那这个是加上高后缀啊， 点击保存好，保存好之后选择关闭，这是齿轮的一个模型图，然后就是我们一些大版的啊，好，大版的话就在我们一些这个其他的一些方式了啊，选择大版，打开好，打开之后呢，我们选择啊，这个直接出图啊，这个图啊， 一样的好，直接长按，进行一个拖动，将比例啊进行一个修改，稍微做大点点啊， 因为尺这个大板的话呢，他可能并不是说啊，按照我们的一个实际的情况啊，进行一个 呃，这个去加工啊，或者说这个去出图啊，而是呢像按照三 d 进行加工，那这边我们先把它的主要的一个尺寸啊进行一个标注，他这个话之前讲的都是国标的一个标注方式啊，那这边的话，我们用尺寸垫来标注一下，来选择这边尺寸垫。 第一个点啊，除了孔之外的尺寸我们全部进行标注啊，因为孔的话最后我们会去出孔表啊，好，后面我会教大家孔表的一个独特方式啊，来这边标注好第二个数值方面的啊，继续点击 向下进行一个拖动。好，也是啊，依次进行一个选择 啊，这边也是一样啊，选中啊，这里的话，我们发现啊，这里发现水平方式漏标了的啊，我们右键选择他们啊，点击呢 添加到尺寸列，继续选择这个位置，不然的话呢，你再用尺寸列去标的话，你会发现会从零开始了，所以说呢，你就是只能用这样的方式啊，进行一个标注，好调整一下我们的位置啊，把这个板呢也是位置稍微调整一下啊，避免呢我们下方这个线啊显示的不短，或者说位置不对的一个情况。 好，那它的尺寸就标注完了，把它的一些这个这个圆角啊也标注一下啊，基本上基本上都是 r 五的话，我们就只标一个啊，只标一个啊，这里面应该也是 r 五， 好，它只标一个啊，好，斜角方面呢，这里我们标注一下倒角，选择倒角， 选择好投影式图，点击它啊，选择投影式图， 把板后要标注一下，然后把他那些平行度和公这个平面度啊标注一下 好，做直角，点击注解选择直角，选择侧面的这个位置啊，以他为直角啊，然后做出呢我们左侧的，你像这个垂直度啊啊或者说我们的一个平面度啊平行度啊，或者说我们的一个平面度对吧？好。呃这个话呢我们也是直接啊选择这边 直接呢点击这个个人查询啊，这边是总长是一三五零啊一三五零 啊，好，机器工厂这边写的是这个平面度，平面度是没有直角的啊，你就先先做这个平行度吧，平行度的给它个直角对吧？好选择这个位置摆放好，摆放好之后我们缩小一下拖动一下选择点位 来与这边重合。好这个的话呢我们选择的是竖直方向啊来做选择向下摆动好，然后继续点击精准特征，然后这边是看一下它的平面度有多大啊，点击这边的平面度， 平面度选择好啊，大概这边就不用记准了，大概是稍微平面度稍微给它粗一点点啊，一个太太大了啊，调七个吧。那就六个四啊六个四啊，其实它俩不能放在一起啊，只能说在这里 点确定。那这样的话呢我们的一个公差的话那也标注好了。 现在的话主要问题啊就是我们上方的这些孔啊，大家该怎么去进行一个标注啊？这孔的话其实也很简单啊，孔的话呢，呃只通过这个孔表来解决，点击上方表格选择孔表 是吧。模板的话呢用这个你可以自己做，因为他默认的模板呢也行，不过默认模板可能可能需要修改一下啊，好选择啊，这个积分点啊点位啊，点位的话你可以直接点这个点为圆点就可以 啊， x y 啊，两个位置做好了，然后孔的面选择这个当前面啊好，做好之后呢，下方这里啊就没什么需要改的了，直接点击确定，哎。啊，你继续啊，孔表点位面 确定啊，好，它其实啊中心有这个非圆形或者说镜像槽口，因为它是中间还有这个矩形吧，像刚才做的这个矩形它是有的对吧？好，这里的话大家看这个孔表啊，它显示的是这个这样的一个状态啊，那这里的话就是这两行我们可以把它删除掉啊， 这一行和这一行右键点删除 好，然后拖动这里的话呢，呃，他是将我们所有的啊，这些都进行整合了啊，我们可以把他如果说你想显示呢他全部的孔位的话啊，取消取消组合啊，然后呢点下方这里打勾啊，能看到 这张孔表呢，就会非常的长啊，因为它里面的尺寸呢是很多的啊，真的是很多，因为有很多很多很多的孔位吧，他根据原点的话就标注每个点的位置尺寸下面都是一样的，都标注了它的具体的一个尺寸情况， 当然呢这样的话就没有必要了啊，就是让孔秒表大量出出几张啊，那么就直接组合相同标签啊，缩小一点点啊，好，然后调整一下位置，最后呢这里加上一句话啊，就是注解注 啊，按照三 d 图纸 加工啊，因为这种大版的话啊，如果说你是直接出图的话，你会发现它很难去做啊，所以说呢，我们只能通过三 d 图纸进行一个外发加工的一个情况了啊，好，这是关于我们大版的一个出图的方式啊，我们也是保存一下啊，选择这个位置 啊，大版点击这个保存好，然后呢进行一个关闭。好，我们继续往后来，下一个的话就是我们的一个汉剑切割订单啊，也就是我们的形材了啊，我们就直接打开这个形材来看啊，这是之前我们画的一个形材架子啊，小架子啊。 好，这个的话我们就首先的话啊，左侧这边，你首先呢，如果说你这里的切割线单啊显示都是一些实体在外部啊，你要右键点他啊，先点击更新啊，才可以，他会自动的组合在一起， 好吧，好，这个话呢我们就完成了啊，完成之后呢，我们选择上方点击从零件到工程图，这时候呢你长按啊，拖动他们， 还不要当前的位置，对吧？好，点击打勾，这时候表格点击焊件切割清单啊，选择位置，然后这模板的话用的也是自己做的模板啊，然后点击打勾， 对吧？好，这里的话呢，因为什么原因？这里的话，因为啊我们的这个型材啊，在命名它属性的时候，它里面添加了一些其他的一些这个文件，我们需要去更改一下啊，把这个先删除掉啊，把公差这个也先关掉啊。 好，先删除，点击切换，把属性，这里点击属性啊把，这里的话呢它的一个名称啊，或者它的一个长度型号，这里啊给它改一下，只留下这个中间的这个距离啊，后面这里就全部删掉， 确定好右键点击属性，因为他们在这里的这个这个型号啊，都是一样的，所以说我们直接复制下来， ok 完成啊。好，这里也是一样啊，直接编辑属性啊，这就是快速完成操作啊。 但有些时候你如果用 slowbox 自带的话，它就不会出现这样的一个情况，因为这是我从外面去导入的啊，一个点点击保存好，点切换，这时候再点切割订单 打勾，那这时候的话，那你看到没有，像我们的一些这个这个型号啊啊，序号啊，数量啊，规格呀，对吧，长度多少，角度多少都会有进行显示啊。那这边的一个具体情况 开孔的话呢，你可能就需要单独的去标注啊，他的一些这个孔的位置的一个情况啊，那这边呢，我们就正常来讲焊接，我们就直接说这个线和线单，大家根据你的男这个型号啊，或者说这个尺寸不同标注的呢， 也是不一样的情况，他的长度啊也是不同，包括角度呢也会不一样，所以说焊接来讲还是较为基础的一个部分。 好啊好，这的话呢，我们就直接简单说一下啊，一般呢还有不同公司有不同的需求啊，那我们就这里就先关闭啊，先关闭啊，只给他说一下这个保存的一个方式 啊。好，那么那个最后一个内容就是我们的一个泵表啊，那么就以当前的这个升降模组为例啊，讲下他是如何去出了我们的一个材料明细表的啊？好， 呃，也是一样的啊，从上方从零件到护城图啊，长按进行一个拖动，我们就摆放当前的一个位置，把比例稍微改一下啊， 稍微大点点好，改完之后呢？呃，这时候啊，你可以直接点击表格选择材料明细表选择位置，那他这句话是有一个仅限顶层和仅限零件的啊。 啊，这里话你自己去选择仅限零件的话，那么他所有所有零件去全部都会显示出来了，就包括你导轨里面的滑块啊，跟导轨本身啊，你包括这个同步带轮里面的啊，这些一些这个型号尺寸他都有啊，包括丝杆的螺母座和丝杆本身啊，都会显示，所以说我们就一般来说是仅限这个顶层的 啊，好，然后直接啊，我们这个零件啊，他是我们是没有给他属性的啊， 在做这个图的时候，它里面的这个属性我们是都进行了一个删除的啊，所以说就没有做这个图号啊，给你们处理啊，材料啊，这话得先在你们自己做之前把它的一些这个属性 进行添加啊。像比如图号的话，这个图号的话我们可以用什么来图号分离吧，那我们来试一下啊，这里有一个图号分离，先打开这个文件啊，这应该是可以直接图号分离的，点图号分离看一下这个这个属性这里啊， 那这句话图化分离啊，应该是 solos 启动出了问题啊，你重新重新启动一遍就可以了啊，它这个话呢，会将我们的图号和这个名称啊进行一个区分，然后呢你可以把它链接到这个功能里面来，它会出现在我们的配置待定里面， 但是现在呢，由于这个因为是软件这里啊，他有这个出现了一些问题啊，你重启一下 solobox 就是 可以了啊，这个话我就没有重启了啊，下次有机会给大家演示下这个图案分离的一个具体使用好吧好，这我们就选择关闭 啊，使用关闭啊，然后 boom 表方面啊，刚才是通过这个 solobox 自带的这个方式啊，进行一个制作的，我们也可以通过呢一些插件来做啊，先是首先呢点击这个目录工具啊，点击目录工具， 好，稍等一会之后啊，他也会进行一个显示，读取当前装当前装备的动态信息啊， 好，他会有一个这样的弹窗出来啊，看到没有？里面所有的零件啊，他也都会进行一个显示啊，这边都有，对吧？包括他的一些这个材质啊，包括他的属性啊，这些呢，他在里面是都有的啊，文件名称名称的话应该是总体都有啊，对吧？这边也是一样 文件中的代号啊，名称这句话，我是因为我是做了设置啊，把它进行了一个进行了一个图案分离啊，他这里啊，我是做了设置，不然的话他这里是分离不开的，你在这里啊，点击这个是在 设置当中啊，这个设置啊，然后其他这里读取文件中的代号是在哪个位置啊？之前是之前设置的一个位置 啊，在这里啊，独行者代号，独行者名称他会读取出来，在这里啊，进行一个读取啊，你把这取消过去呢，他就不会显示了，对吧？但是这个牧蜂的话，他有些功能的话是收费的，你像这里啊，付费选项和免费选项，一般来讲我们用这个免费选项呢就可以完成啊，我们的一个直接操作 好，然后再导出 excel 表格啊，我们选择这个模板，我们随便选一个啊，就选这个最普通的基础模板啊，找到这个桌面啊，我们就保存一下， 他会自己打开这样的一个表格出来呐，看到没有啊，因为代号里面没有这个。呃，代号表格是这空白里面没有啊，没有啊，所以说呢，我们动横需要自己复制啊，看一下能不能复制出来啊，看下能不能把它这个图给它复制出来。 这里好像选不中啊， 无法进行一个选中，那这个话只能说我们去把它进行一个批量的一个修改，或者说选中之后把它直接导入到我们的一个 excel 表格里面来啊，就可以了。好吧，这是关于这些泵表的一个这个出图方式。 好吧，那么这边的话呢，关于工程图的一些使用方面啊，我们就基本上啊，已经全部讲完了。好，我们这边来看一下啊，里面的内容我们再总结一下啊， 咱这边关于这个仕途啊，我们全部讲完了啊，注解方面也是已经这个基本上都已经了解，并且以实际案例进行了一个讲解。好，然后的话，关于大工作室的一些插件使用呢，我们也顺带的进行了一个了解 啊，然后大家后期的话啊，根据不同的公司里面啊，你们会有这个不同的一个标准和需求，所以说呢，根据公司需求去做啊，去使用就可以了， 命令都是相同的，包括你们后面这些模板呢，属性啊，可能都是不一样的啊，或者是一些这个泵表的模板都会不一样 啊，说的方式也都会不同的一个情况，所以根据公司要求进行一个修改和调整就可以，了解命令，了解使用就行。主要是功能图的话，他主要是要加工那边能看懂我们这个零件具体是什么含义 的，标注完整，重复标注的话，只要把它显示完整啊，能加工出来就没问题。 好啊好的，本堂课啊，关于这个工程图这方面啊，这一章节呢，我们就已经全部讲完了啊。那么呢，我呢也还是这句话，我叫青木老师啊，那么我们呢就下堂课啊，再见。好，下课。

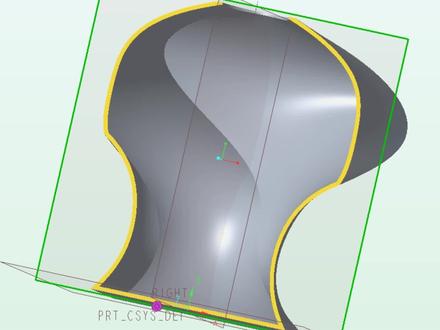

所有容器类产品通用体积容积快速测量方法，首先选择曲面下的内部体积块功能，然后选择瓶口处的曲面，就会在内部生成封闭的曲面。为了更直观的观察，我们可以在模型术中将实体几何隐藏， 最后在选择分析命令中的测量选择提及测量即可得到对应的体积。学会的同学点个赞，支持一下。

你是否有过 solidworks 装配要出 bug 表了，返回零件一个个补充自定义属性其实不用这么麻烦，本期视频分享如何在装配体或工程图中快速编辑零件属性。一、通过自定义属性卡 打开目标装配体，在 future manager 设计树或图形区域选中需要修改属性的单个零件，打开右侧自定义属性面板，此时面板会自动切换至该零件的属性编辑状态， 直接修改所需属性即可，修改后自动同步至零件文件。若需批量设置多个零件的相同属性，可按住 ctrl 键批量选中多个零件。 此时自定义属性面板会显示多个零件的属性编辑状态。输入属性之后，所有选中零件会同步应用该属性，大幅节省重复操作时间。二、通过材料明细表批量编辑装配体，大幅节省重复操作时间。二、通过材料明细表批量编辑装配体和工程图两种环境中操作。 在装配体环境中，点击材料明细表，选择合适的放置位置，生成装配体泵表。直接双击表格中的单元格，即可编辑对应属性。 编辑完成后，即可将表格中修改的内容反写入对应的零件文件，无需逐一打开零件。修改工程图环境中，打开装配体对应的工程图，点击表格材料明细表， 选择需要关联的装配体，试图生成泵表。这里有个小技巧，我们可以直接把 excel 表格中的数据复制粘贴到 solidworks 泵表中，即可将修改内容同步至装配体中的零件文件。

solidworks 从零开始学草图练习第八题，让你从零基础学会 solidworks 在 接下来的教学之前，还有给大家整理的学习资料，暗号七十七，尝一尝。大家好，我是宁笑，那这节课的话是我们基础练习题的第八题啊，那现在话我们还是同样的来进行一个会制 好，这里我们给他进行一个拉开，像这个结构的话，对比于我们上一个的话，其实相对于来讲还更加的简单一点啊，好，这我们给他进行一个关闭 好，然后将它大概的调整一下啊，这里我们选择一下新建，选择到一个零件模板，先进入到我们的零件的一个绘图环境， 那现在这个零件话我们该如何去做呢？我们可以先将我们的数值的这样的一个圆柱凸台先对它呢来进行一个会制，会制好了以后我们再会制这样一个区域，再将我们这个区域来给他进行一个完善啊，那同样的操作这里呢我们选择到一个前视基础面 来拉两个圆出来啊，这边我们进行一个拉开，那这个圆的直径呢？我们是小径啊，为九十，那么这边给上九十毫米 大径呢为一百二十，这边我们给上一百二十，但是他的长度呢为二百四十一，这边我们点一下特征拉伸长度呢给到一个二百四十一， 好回收，确定好将我们的这个圆柱绘制完成以后，接下来就是我们上面的这个区域啊，这边这边我们直接选择到我们的这个平面 好选择上，然后呢将这个圆的话，他是直接进行一个贯穿的啊，那么我们将这个圆呢先给他呢进行一个转换，视频用好，然后我们再来拉一个大圆，这个直径呢为一百五十，给上 一百五十。再说我们这边有两个圆，我们来进行绘制，我们来添加一下一个圆，然后以及两个圆，好，我们的这个小圆的直径呢为三十二， 大圆的半径呢为三十啊，那么直径呢是六十给上，再是我们这个圆心之间的间距的话为一百三十二啊，这边我们也来给上 好一百三十二，好，要能够看到像这个圆心的话，由我们这个构造线能够看到在一条水平线上面，那么这边的话我们给他一个十水平的一个约束好，约束完成，我们将这个边线呢来进行一个补充好，这边来拉开 好，这边拉开，然后我们在这边来选择一下给他这个相切的一个约束啊，以及我们这一段也来给他一个使相切的一个约束，再来激活到我们的这这端也同样的来进来进行一个选择好，同样的来补充上去我们的相切约束好，以及我们的这一段， 这一段好使相切。嗯，这边我们的这个相切约束过定义了，来看一下，好，我们选择到我们的这条边线， 这条边线就我们这个位置给他一个实相切好，那么现在就相切约束完成，我们再来可给到他一个厚度啊，厚度呢为二十啊，我们这边还有一个多余的边线，我们可以来先对他进行一个剪裁好，剪裁完成，以及这这个区域剪裁 好，剪裁完成好，这我们底下特征拉伸，在我们这个区域的话来进行一个拉伸厚度的话呢，我们看到是一个二十啊，我们就直接给上，给到一个二十，直接呢进行一个打勾确定，那么我们的顶部就会去完成， 接下来就是我们的这样一个区域了。那么前面上一节课我们是有讲的这样的一个会制方式啊，同样的操作我们可以去新建基础面来进行一个会制好了，这里我们选择一下这个上市基础面啊，从这个位置来进行选择好这一端的话，我们来会制一条由这一道，这样子看着会舒服，舒服一点啊，会舒服一点。 好，然后我们这样子来绘制一条这样的直线出来，这样子来进行一个拉开，他呢将作为一个构造线，然后呢我们来对他进行一个约束啊，他与我们这个面的一个夹角呢为四十五度， 好，四十五度。然后呢他与我们中心线的一个间距的话呢为一百二十啊，那么这边我们来补充一下，或者我们直接来进行一个余数，按照这一端那一个中心点位，这个间距的话呢为一百二十给上，好在是我们的这一个点位以及与我们这个位置的话是 是一百六十啊，我们再来给上。好，那这样的话我们这个点位就可以确定了，确定好了以后，我们就可以将这条线呢来作为参考，来作为我们的这个构造线啊，那么现在我们退出草图，选择我们的这个直角面 啊，第一个选择到我们的这一个直线，第二个呢选择到我们的这个点上啊，这点我们进行一个打勾确定，那么现在我们可以对于这个结构呢来进行一个布置了， 好，选择到我们的这个基轴面，选择正视鱼。好，从这个位置我们再来会知道我们的这个草图啊，第一个是我们的这样一个圆，那么这个圆的话呢，在这个区域啊为六十。好，那么我们找到一下我们的这条边线，找到一下我们这条边线。 好，这个圆的直径呢为给到一个六十，给上六十毫米，然后呢再是我们的这个大径为一百啊，那么我们再补充上去，补充到一个大径，这个大径的话为一百毫米，给上一百。 好，然后再是我们其他的这些结构啊，是在这个方向我们来补充到两个这个圆，一个好， 两个这个圆的这个小径呢是二十啊，分二十二杠二十。好，那么这边我们来约束，为一个二十，给到一个使相等的一个约束，激活我们的一条直线来作为构造线啊，放在到我们的这样一个位置上。好，然后这边我们来调整一下， 再来按住选择到我们这两个圆啊，给到一个使对称的一个约束，接下来我们再来约束一下他的一个中心距为一百六十毫米，这边我们给上 一百六十。好，然后的话呢我们看一下还有哪一个位置啊？这个位置我们来按住一下我们的圆心以及我们的这个点位，给它一个使数值好，约束完成，再是我们的这样的一个外圆啊，这个半径呢为二十，我们再来进行一个补充， 一个两个半径二十，那么乘以二的话，直径呢就是四十毫米，这边我们来进行一个选择，给他一个四十好，同样的给他一个使相等的一个约束，我们按住 ctrl 键给上，然后再加我们的这个轮廓来进行一个补充，我们来激活我们的直线命令，从这里呢来进行一个拉开， 好，这边我们来捕捉一下，好，再来选择一下，我们这个也要给他个使相切啊， 将我们的这个使水平给它删除，要给它一个使重合使相切，再来给它个使相切好，然后呢同样的这一段我们也是一样的操作，我们这边来进行一个选择好，以及这一段我们给它个使相切 一二，按住 ctrl 好， 然后我们再激活我们的镜像实体，将我们的这两条边线呢来进行一个镜像， 好，这边我们直接打勾确定， ok， 再来激活到我们的剪裁命令，在这些多余的线端呢来进行一个剪裁， 好，预设完成。接下来我们再来给到他进行一颗雷来对他进行一个拉伸的，那么在这里我们能够看到像这个区域他的一个厚度的话呢，为二十毫米啊，这里激活一下我们的这个特征命令，然后给到他一个厚度为二十方向的话，是向内的啊，那么这里边是没问题。打勾确定， 再是到我们的这样一个这样一个位置啊，从我们的这个抛面式图来看的话，他这个位置的话是没有任何突出的，那么也就是他的直径就按照我们的这个来啊，那么这边我就可以直接选择到我们的平面选择进入加我们的这，这里呢我们再来补充到一个圆啊，这边我们补充到补充上去， 这边来进行一个选择。好，那么这里没有被完全约束，没关系，我们可以将这个尺寸呢再重新的来约束下就可以了。好，这边是一百， 好， ok， 然后呢我们再来将我们的这样一个圆呢给他进行一个转换实体用，点击我们的特征点击拉伸，我们的拉伸方向呢，改为一个成型到面，选择到我们的这个面进行一个打勾确定 好那个这个区域就完成了，然后再是我们里面的话还有这个孔，对吧？那么还是同样的操作啊，选择到我们的平面，选择进入草图绘制，将我们的圆呢转换实体用点击特征，点击拉伸，选择到我们的这个方向改为一个成型刀面，选择到我们的这个内壁啊，进行一个打勾确定， 那么就是这样子。好，那就是这样，我们的这样的一个零件也就给他绘制完成了，我们可以给他进行一个隐藏啊，看着会更加的，呃，更加的美观一点。啊，好，那么就是这样子，同学们，我们这节课的话就到这里，我们下节课再见。

当你安装了 solidworks， 一定要装的三个插件。第一款全能整合版插件，里面整整有二十一个不同插件组成，像大家常用的米斯、米怡、和达、分异精密、上银朗乐、艾安特、东方马达等等各类功能强大的插件应有尽有，再也不用因为某个插件功能不全去找其他插件了。最真正做到一个插件走天下，妙的是它 是离线版，完全不用担心网络抽风影响工作，稳定性杠杠的。第二款麦兜宝插件，完全免费，简直是工程师的福利神器。 它的功能覆盖堪称全面，从直线模组、直线运动零部件等核心机械构建到连轴器这类关键连接件，全都能轻松调用。还能能一键生成泵表，随机对装配体零件上色选型、链轮链条批量将工程图图机转换为 pdf 格式、批量做文件等等，真正做到设计需求一站式满足。有了它，不用再为零件模型 查参数标准浪费时间，画图流程被大幅简化，工作效率直接翻倍。第四个，研发设计库。有了这个设计库，再也不需要一个一个去官网到处去下载，直接调用就可以。含盖电机、齿轮、 轴承、减速机、导轨、滑台、电磁阀一共几百种标准件，大幅度提高设计效率。如此全能用免费的工具，建议每位机械从业者都人手一个，用过就知道有多爽。安装包已经整理好了。

看我满脸的泪痕，站在。

上周面试了八个机械工程师，这些人普遍存在一个问题，那就是基础不扎实，有经验的觉得自己能力很够，但问到细节就吱吱呜呜答不上来。说真的，搞机械设计真没这么难。一些核心知识是最基本的工作，常用的也就那些， 我都给大家整理好了，主要有六点。一、软件 s w 就 可以，但是平时用到的就那几个，命令零件有拉伸、切除、扫略、倒角、圆角、打孔螺、钣金有平板、凸圆剪切、折叠、装配、模块相合、距离、角度相切。插入工程图有主视图、投影、视图标注、尺寸公差、表面粗糙度、 行为公差、受力分析，会简单的分析，能看懂报告，变形量、安全系数就可以。二、工艺方面，机架有车前席袍模， 热处理有退正、回脆、调制。三、表面热处理，表面脆火，表面渗碳，表面渗氮、碳氮共渗。四、表面处理，镀锌、镀铬、镀镍、发黑喷塑、阳极氧化喷漆、达克罗。五、焊接材料方面，金属材料，零二三五、铝六零六幺铝七零七五四十五号钢、不锈钢，三零四四十 c r 灰。铸铁。 非金属材料有聚甲醛、尼龙、聚氨酯、橡胶。了解材料的性能、硬度、应用场合就可以了。六、机械中常用的结构连接结构、螺纹锭钉、焊接结构。转动机构有，齿轮转动、链轮转动、带轮转动、四、连杆结构、滚珠丝杠、 t 型丝杠、凸轮转动、滚珠花键等。常用的密封结构有 o 型圈、骨架、油封、迷宫密封、毛毡密封等。常用件的选型，电机、气缸、吸盘、轴承等。除了能熟练掌握基础知识以外，工作中就是要把这些知识根据工况和客户要求有序的组合在一起，熟练应用了 所有相关视频、课件、笔记、项目案例，我也都给大家准备好了，三三尝一尝。我在机械行业摸爬滚打多年，深知这一行不容易，希望能帮到更多人。

想学 solo works？ 别急着动手，先问问过去，网上教程一大堆，跟着画还行，一独立操作就卡壳，这坑你踩过没？三个月过去了，连个简单零件都画不利索，别人已经接单赚钱了，你还在纠结先选哪个面拉伸，这种焦虑我太懂了， 别担心，我专门做了从零开始学 solo works 系列，不让你再走进弯路，从最基础的软件操作起步，带你一步步进阶到完整的设备建模。怕你光学不练，我还把压箱底的干货全整理出来了。 solidworks 快 捷键大全，建模逻辑解析步骤，避坑提速技巧，拆解的明明白白，再加上上万张二 d 三 d 练习图纸和常用插件，感兴趣的话看到六六六拿去尝一尝。 各位朋友大家好，我是罗安，那么今天的这期视频我们来讲一下这个表格的应用。好，首先的话呢，我们先看一下这个总表啊，那么这个总表呢，其实就是我们可以通过这个表，这个总表去进行对应的一个制作。 首先的话呢，我们可以点击这个总表，那么在这里的话呢，可以看到有几行几列，你可以根据你的需求，你看你要插入几行几列表格进行对应的一个输入。输入好之后的话，在这里的话呢，我们直接打上勾可以看到，那么软件会去给我们插入一个我们刚所设置好的这么一个表格，然后 呢，我们直接在这个里面双击，可以去输入一些对应的一些参数，那么这个其实就有点类似于我们自己去设置的一个表格啊，你可以去输入任何的内容。 好，这是一个总表，然后这是我们这个孔表，孔表的话一般可以看到我这边是已经准备好了这么一块板，上面的话有很多一些孔， 呃，就是去识别这个孔的一些位置，那么呢我们可以点击这个孔表，点完之后的话呢，在这里你可以去确定一个精准点，那比如说这个点是作为我的一个圆点， 那我们可以作为一个 x 轴和一个 y 轴选好，选完之后，那么软件会以这两根线的焦点作为一个零点，那么后面这些孔对于我这个零点多少多少的一些尺寸，都后面会通过一张表格统一出来，包括这个孔的类型。 好的话在这里选好之后，我们来选一下这些孔，全部在这个面啊，选好之后打上勾，在这里的话就会给我们生成出一张孔表来。呃， a 一 是哪个孔？我们来看一下，这个是 a 一 孔，对不对？ a 一 孔的话呢，离我们 x 轴是多少？离 y 轴是多少，我们可以来标一个尺寸。好在这里的话呢，呃，离我们的 y 轴是六十三，离我们的这个 x 轴我们也可以量一下啊，是五毫米，我们可以来对一下啊， x 方向五毫米， y 轴方向是六十三。呃，包括这边的这个腰形孔其实也是上的，你看我们这个 c 一， c 一 的话呢，我们可以往下面找，找到这个对应的代号 c 一， 那么呢这个是一个承托孔，它也是给我们标注的很清楚。 好，那么这个是属于一个孔表的一个应用。那后来还有后面这一边的一些什么。呃，修正表啊，那我们也是讲一下材料明细表的话，等一下我们分单独的一些课出来讲啊。好，首先的话呢，我们来看一下这里面的这个修正表。呃， 修正表的话，一般情况下是用于后期的话呢，我们时常会去改图，那么或者是的话呢，第一批设备，呃， 迭代到第二台第二台设备，第二代设备我们会来去进行小幅度的修改一个零件或者的话呢，我们要这个入党，在这个时候的话呢，我们会把这个旧图纸进行一个修改， 那么在这里的话呢，我们一般情况下修改表是配合修改语音以及修改符号同时使用的。首先的话呢，我们点击这个修改表，在这里的话呢，你可以去呃，直接打上勾，这里会出现一个修改表，那后来我们可以按一下这个小图标啊，点一下， 点一下之后的话呢，呃软件会让你去提示。那比如说这个孔呢？或者在前一台设备的话呢，是一个，呃五个的一个承托孔，那么的话我现在把它改成六个的，也就是这个 a 一， 这个部分可以看到我标注之后，那么在这个地方就是修正 a a， 修正什么你给它自己去说明，那比如说本孔， 好，我们来画了本孔，好修改 修改为这个 m 六通孔啊，好，我这里就不去严格的打了。好了后来，呃修改日期是多久？然后后来经过审核，这个主管签字。 呃，然后呢这个地方的话，一般修改的位置我们会去通过这个修改语音把这个修改位置给它圈起来，那么这样子的话呢，整体会更加看起来直观一点，就是把这个修改的部分圈起来，以及用这个对应的箭头指着，如果是说还想继续去添加其他的修改位置，可以在这里再去点一下这个回制符号， 你可以改这个 b 位置，这个 b 位置要改成个什么样的孔，同样的以修正云的方式给它圈好，然后这里进行对应的这个注解说明，然后呢进行审审核签字。 好，那么这个是属于我们的这个修正云以及这个修正表的应用。好，那么下节课的话呢，我们再来讲一下这个彩电表明细表的应用，以及后面的话呢这个折弯冲孔以及总工插表这些表的话，一般情况下我们是百分之九十几点几是用不到的 的话，这个地方就不讲了，我们主要就是讲一下这个裁剪批表，这个是我们用的比较多的，也就是我们所谓的一个 bob 表。好的，那么今天的这期视频我们先暂时讲到这里，我们下节课来讲一下这个 bob 表。
