一个大圆内怎么画5个圆相切怎么画
粉丝1.6万获赞9.3万
相关视频

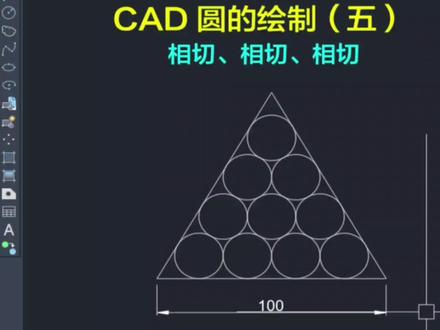

03:32查看AI文稿AI文稿cd 当中圆的绘字五相切，相切，相切，就是三个切点来确定一个圆相切，相切相切。我们来看这个图的画法，这个图呢，一般的同学第一眼看到之后无从下手，他只有一个数据是一个等边三角形， 边长是一百，每一个边上有四个相同大小的小圆，这些圆之间都是相切的关系，但是不知道圆的直径，半径大小。我们来看这个图如何来画啊。首先我们把这个图形删掉，好，我们来绘制图形， 他是一个三角形，也就是三边形，这里要用到多边形的命令， polpol 是多边形的命令，我们输入边数三条空格， 我们知道边长是一百，打上边一加空格，点击边的第一个点，往后移动鼠标输入他的边长一百，调空格。好，三角形已经有了，接下来我们要先做一条辅助线 l 直线， 然后从三角形的顶点到边的终点做垂线，同样的方法，三角形的顶点到边的终点做垂线，依次类推，这样来进行。绘制好辅助线，做好之后，选定把它改为红色， 改个红色以后，然后我们接下来从第二个圆开始入手，用到的是相切，相切，相切这个命令在我们的命令行已经没有了，所以我们要采用菜单，在绘图菜单里面选择圆下面的 相切，相切，相切好，我们点击三个切点，第一个切点，第二个切点，第三个切点，那这个圆就已经产生了，有了这个圆之后，其他的都好做了，同样的方法，以此类推，绘图圆相切，相切，相切，然后点击 和这里相切，和这里相切，和这个圆相切，三个切点能确定这个圆的位置，同样的方法依次类推绘图圆下面的相切相切命令 点，三个切点就能确定圆的位置。好绘图圆相切相切相切相切绘图圆 相切相切相切。绘图圆好相切相切相切绘图圆好相切相切相切绘图圆 相切相切相切绘图圆相切相切相切。依次类似于绘图圆下面的相切相切相切。 找三个缺点就能确定这个圆好这个图形，这样已经画好了，把辅助线删除， 标一下它的边长， d r i 敲两次空格，选定这个边， 拿出来，这就是这个图形的画法。点赞，关注、收藏，跟着魏老师学 cad 专业专注职业教育二十年。
462魏老师CAD课堂
04:03
08:57查看AI文稿AI文稿大家好，今天分享一个平面画图的一个题，那么这个实体很有趣，那么图纸上呢？只有一个长度尺寸， 然后是这样的一个剧情内有这样五个相似的圆，圆的半径没有告诉我，没有告诉我们， 那么咱们怎么能把它画出来呢？那么之前我看网上有有一种方法，是我们先画出来五个圆，就按照某一半就把它画出来，然后周围呢去把它相切的这个边画出来之后，然后量出来这个长度，再进行给流缩放，先把它画就画出来， 那么我们可不可以用另外的方法，就类似于手工画图的形式，直接正向的就把它画出来，那么其实是可以的。这个题呢，关键我们要需要去 去分析一些眼含的一些条件，那我现在把这些条件都画出来，大家可能就能够分析出来什么样的问题，我用这个中心线来画一下，那么首先我们看这个 对于这个长度五十，那我们是肯定是能够直接画出来，对吧？然后我们看这个圆，这个圆的话，他的圆心的位置， 我们他应该在什么样的一个位置？他圆形肯定是在跟这两侧都是相同的半径，对吧？那么所以说他到这个位置 应该是在四十五度这条线上，对吧？这个是一个一个条件啊，这个可能不是特别清楚，是吧？ 我们还用这蓝色来再给你们描一下吧，在这个 这个直线上这个圆心，那么其实这里边还有一个一个条件非常关键，咱们看一下这两个圆呢是 相切的，对吧？那你就说这个宽度呢，是肯定是两倍的圆的这个直径，对吧？然后我们再看这个，这两个圆也是相切，这个是两倍的这个尺寸，那我们看中间是一个圆， 那么一个圆的话，那么因为因为整个这个长数两倍的直径，他中间是一个圆，那意味着两个边的这个空白的位置应该是什么也是一个直径，对吧？ 那么言外之意这个长度就应该是等于等于半径。那我们现在如果我我这么连起来，咱们可能就会发现会有一个问题，那么从这到这是半径，那么连到这就 那是什么是直径啊？对吧？那么同时呢，这个这个之间连起来是不是也是一个什么？也是一个直径，对吧？然后我们这个位置连起来，那么咱们看一下这个之间就是一个什么什么形啊？ 他就是一个等边三角形了，看是不是这样， 这为什么是这样呢？那么我们其实还可以需要这样去判断一下，我们把这个 和这个位置啊，去把它连起来，把上面也把它画出来，那么这个这个位置为什么是一个等边上的形？因为我们看这三个圆连起来之后， 他肯定都是什么三条边相等的一个正三角形，所以说这个夹角呢是六十度，然后我们剩下的这两个这个角和这个角 他肯定是一百二十度，对吧？那么他上下是相等的，所以说这个呢是六十度六十度的这个夹角，并且这个边是和这个边有相同，所以说这是一个正三角形，那么他是一个正三角形，这边是六十度，那么这个位置就应该是一个 跟这个夹角就应该是一个三十多的，对吧？所以说我们现在就可以用这个条件呢，去把这个图呢，把它画出来，我们来一起画一下。 那首先我们第一条边，这个先画一个正焦的五十长度的一个 一个一个边，然后 放到我们这个这个位置，怎么贴的两侧呢？就给他画到长一点，因为这个长度我们不知道嘛，对吧？那么接下来我们用这个去画出这个 这个线，这个线呢应该是四十五度的线，对吧？那我们就跟跟这个 x 加角 四十五度，我看一下从这这这个是四十五度，对吧？ 然后我们从中间向这个位置画这个跟这个 x 负上夹角是三十多，那么就是 跟正向夹角，这个反方向是负的是二十度，这个给他改到啊，就是 x 写负的是二十度，然后从这个中点 画到这个位置，那么这个焦点这个焦点的位置，我们就可以画这个这个圆，然后我们让他去按空格键去选择我们这个飞行点吧，飞行点我们选这个边，不是这个边应该向前 选择七点吧，空格键我们选择这个地点点这条线，那么这个呢就有了。然后我们中间呢这个中心线啊，给他选出来做一个镜像 进行到另外一侧。那么接下来呢，我们再去画这个画这个圆， 这圆呢用两点半径，用两点半径的方式做圆，我们去跟这 这个和这个不用正切了，去跟他相切 啊， 我们重新选一下两点半径。首先第一个我们选择是七点，我们贴在这个位置空中键，我们再选择七点，我们给他切开 是这个位置吧，我们不用这个智能，用自由。好，这样的话我们就能够去到这个位置。 好，切完之后的话，那么这个圆呢？呃，我们直接这么画还不行，因为他的圆心，圆心 我们还确定不下来，对吧？我们应该是怎么来做呢？这两个圆之间， 我们看这个线跟这个水平夹角是一个三十度的关系，我们还需要在这个位置去画一个三十度线跟他相交，我们画一下夹角是三十度的线，我们把它画到这个， 把它画到这个位置这个焦点，然后我们再去直接用这个焦点去画这个圆就行了， 这个圆呢就用圆心圆心半径，然后我们去做这个切点，不切点就可以了， 然后我们再去把这个中心线弄出来之后再做一个镜像啊，这两 圆呢把它进行到上面，接下来我们再用直线去这个行驶点用，用零点线把它连起来， 这个图形呢就做出来做一下尖角，那这个图呢挺挺有意思的，就是我们需要把这个条件的把它处理好，我们接下来把这个没有用的删掉， 那么这样的话就是 我们这个图形呢就做出来，那么谁让咱们用手工画画图的话也可以， 那就不是我们直接一次把它画出来，而不是用那种竖放的形式做出来。那么这个图关键的就是我们需要确定这个圆心，而圆心的话中间 边这个圆的话，我们是呃很难去做，因为他这个宽度不知道，他在中间点不知道，我们只能通过这个靠近角落这个圆的特殊性，找出他的这个 等分这条线，然后呢这三个圆，再确定他是一个等边三角形，这个等边三角形的角度通过这个夹角去画， 呃，直线找出来这个焦点，画出来，他做镜像，然后再画一个角度，再画中间圆，再向上镜像，那就画出来这个图形，咱们有空的时候呢，可以去试一下。好，这个小视频就非常。
285智能制造798

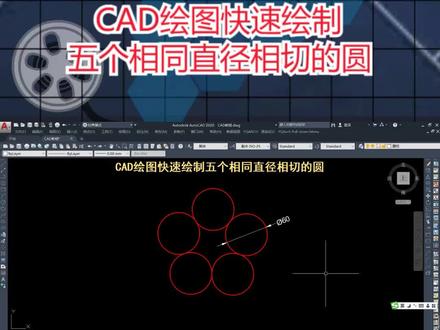

01:13查看AI文稿AI文稿每天来学习一个 cad 绘图小技巧，点个赞加关注，开始我们今天的学习。今天我们来练习一下这样的一个图纸，有五个 相同直径，然后相切的圆。首先我们输入命令 pol 空格，输入侧面数五空格，指定一个中心点，点击内接一元，随意绘制一个五边形。接着输入命令是以空格以顶点为圆心，以边的中心为半径，点击一下绘制 五个圆，配置好了之后，把这个五边形给他删掉。接着我们对圆进行直径标注，输入命令 pdi 空格。 接着我们框选所有的圆，输入命令 s c 空格，指定一个基点，输入 r 空格，指定一个参照长度， 输入一个新的长度六十空格。再来一个图形我们就绘制好了，你学会了吗？如果你在学习 cad 的过程中有遇到问题，可以在评论区给我留言哦！
56梁乐平(金泓)
03:11查看AI文稿AI文稿大家好，欢迎来到点石 cad 课堂，今天我们来学习一下这个图形的绘制，它考察的重点是我们对内源和外源相切的一个理解。 我们开始绘图，首先呢我们将二三五的这个圆给它绘制出来，我们输入 c 空格，指定圆心， 输入半径三十五空格，然后我们做一段辅助线，我们输入 l 空格，拾取圆的象限点，向上拖动，输入长度幺幺零空格， 这样就知道了这个图形的端点， 那么我们看二八十的圆和三十五的圆是一 内切圆，我们利用内切相减的原理进行求圆心，首先我们输入圆的快捷键， c 空格， 指定圆心，我们输入那些项减八十比三十五，四十五空格， 因为这个圆弧经过了这个端点，我们可以利用这个端点绘制八十的圆，求圆心，我们输入 c 空格，指定圆心， 输入半径八十空格，那么这个焦点就是我们要求的八十的圆心， 那么我们绘制一个八十的圆，我们输入 c 空格，指定圆心，输入半径八十空格， 这样就和他相切了，我们将这些辅助员删除， 利用 t 二命令进行修剪， 那么我们再看一下这个五十的圆，同样的道理，它是一个外切圆，我们就需要利用 外切相加的一个原理，那么我们选择这个圆弧，输入偏移的命令，偶空格，指定偏移的距离五十空格， 然后我们利用这个端点进行求圆心，我们输入 c 空格，指定圆心， 输入半径五十空格，那么这个圆心就是这个焦点，我们继续输入圆的快捷键， c 空格， 指定圆心，书入半径五十，这样就完成了相切，我们把这两个辅助的圆给他删除，利用修剪命令进行修剪 t 二空格， 这样我们就会治好了。你学会了吗？记得点赞、收藏关注我，每天分享 cad 小知识！
279CAD教学酱
