creo工程图怎么自适应图框大小
粉丝1.2万获赞6.7万
相关视频
01:05查看AI文稿AI文稿我们一起来看一下，我们在出工程图的时候，怎么让工程图投影视图的比例默认是一比一，一般在这里他的比例不是一比一，那么在这里我们怎么去设置呢？首先点击文件找到选项，在选项里边点击一个配置边机器，然后点击查找， 然后我们输入以下的一个选项名称，然后点击一下查找好，然后在这边他就会显示出来做文件时指定的是否缩放，试图这个试图 按主视图的缩放比例为一比一的方式，整个视图就是一比一导出了，然后我们去选择添加，而在这边选择的时候，下面有一个设置值立即查找，而在这里的设置值选选项里边把它切换为页， 然后再添加更改，然后再导出配置，导出配置，把之前的配置文件替换一下，这样的话我们的工程图导出就设置好了，比例为一比一。
01:06查看AI文稿AI文稿大家好，今天我为大家来展示下维克钣金怎么将多个仕途一键插入到工程图的图框里呢？并且自动适应图框大小大小， 希望此视视频能对大家有所帮助，麻烦您给点个赞吧！正常的操作我们需要先插入主视图，然后调整视图显示方式， 再投影其他视图，比如左视图、右视图、俯视图、轴测图，接着再将视图比例调整合适的值，这样操作是不是觉得非常麻烦呢？ 接下来我们通过维克钣金插件的放置多仕途功能来快速实现上面的操作，您只需要点击命令放置多仕途功能，就能一下完成所有仕途的创建并放置，而且自动缩放到图框 合适位置。怎么样，是不是非常方便和快捷呢？如果此视频对您有帮助的话，希望您能够点个赞或者转发，谢谢您，祝您工作生活愉快！
72深圳高薪钣金培训

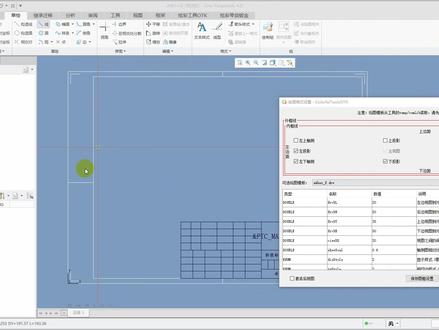

00:29查看AI文稿AI文稿模框类型，格式文件名图框确定指定模板空横向大小 a 三确定菜单栏选草会偏一边练图源 选择一条边，按 ctrl 选择其他三条边剪头方向三确定工程图，图框就完成了。
181模具之家
04:41查看AI文稿AI文稿q 六，工程图的图框总是丢失怎么办？大家好，我是刘志聪，最近总有同学问到啊，我们在做好我们的工程图保存之后呢，下次打开发现这个图框丢失不见了，那是什么原因导致的呢啊？其实很简单， 首先我们要知道啊，我们这个工程图啊，你是怎么做的啊？我们一般呢是通过我们自己的一个 drw 格式的绘图模板去做的，那我们这个模板里面呢，有一个页面文件啊，这个页面文件呢就是我们这个图框，也就是呢我们这种 frm 格式的这种呃图框对吧，那我们可以打开看一看呢啊， 一般的话呢，呃我们都会这样去做一个我们那个格式图框啊，并并且呢会单独放到一个文件夹里面啊，比如说我们当前这个绘图呢啊，他是一个 a 二的啊，我们这个 a 二的 asm 的这种啊，这种图框对吧，他格式是这个 fim 作为后缀的，那如果我们啊呃这个利用这个 drw 这种啊模板出图的时候呢啊啊，而我们这个 drw 模板里面呢，又用到我们刚才这个 fim 的这个图框，但是呢我们在我们的一个啊文件啊这个选项里面呢， 有一个专门去设置我们的这个 frm 这种图框的一个目录的这样的一个选项，如果我们没有去设置的话呢，那我们下次再去打开我们做好的这个绘图时候呢，系统就会找不到这个图框啊，就会出现这样的一个丢失的情况，那这个选项呢，我们可以啊通过在这个地方切换一下类别啊，找到这个绘图啊， 这里面啊如果你有设置的话呢，在这里可以看到一个 pro 面 d a r 这样的一个选项来我们可以呢呃添加一下啊，由于我这里呢啊没有设置啊，所以说呢我们刚才看到我们这个呃绘图呢，他也是这个图框是没有的啊，就是这个啊 pro 面 d a r 啊，我们通过查找啊，然后呢通过 浏览啊去指定啊我们的一个呃默认的一个 fim， 你的一个图框放那，比如说我的呢是在我的这个地方哈 选到这个目录啊，把它确定，把它添加更改啊，然后呢呃把这个呢做一个导出啊，保存替换一下我们默认的这看这个文件，那下次呢我们再去打开我们的这个呃绘图的时候呢啊重启我们的软件再打开这个绘图呢，他就不会啊，这出现这个图框丢失的一个情况了， 现在呢我重启的软件啊，再重新去打开我们的这个绘图啊啊就是这个啊，我们发现了哈这个图框啊，他就啊重新进来了，然后呢我们通过这个尺寸下面这个地方双击能看到啊当前的一个页面文件啊，他就能够找到啊， 那当然呢，如果你不想设置我们刚才这个 pro formate d i r 这个选项的目录呢，你也可以去把这个啊图框啊，你这个 f 一样的这个图框这个文件哈，把它直接复制到你当前的这个绘图所保存的这个目录啊，也可以啊，那这样做的话呢其实也有好处的啊，因为呢我们这个图纸啊，如果我们发给别人啊，比如说发给我们的一个啊客户啊，或者说是加工厂家啊，他们的电脑呢可能没有设置相关的一个呃 一样的这种图框啊，呃相关的一个格式文件对吧？包括相关的一个选项。那如果我们把这个 f i m 这个图框呢放到我们这个呃这个包含我们这个绘图的这个文件夹里面一起去打包发给别人的话呢，他打开的话呢啊就不会有问题啊，这个图框呢啊也会在的。 那当然呢以上所讲啊这个情况呢哈都是基于我们这个绘图啊这个 drw 绘图的模板呢是用我们的一个啊页面文件这样的一个方式去做我们的图框的。那如果我们不用这样的一个方式哈我们这个图框呢呃铺做成这种可更换 啊，我们直接呢啊在我们的 drw 这种呃模板里面呢，我们通过自己啊草绘这样的一个形式对吧？去跨我们的自己的一个呃这个图框对吧？通过这种跨线的方式去做的话呢啊就不会存在这样的一个情况。但是呢这样子呢他也有一个不好的地方啊， 是我们这样画的话呢啊你这个啊页面文件更换之后啊你所画的这个内容呢这个线条呢他还是会保存在这个绘图里面的啊，并不会被这个替换掉的啊， 是他的一个不好的地方。那正所谓鱼与熊掌不可兼得，那具体用哪一种方式呢？就大家根据自己的实际情况去衡量了。 另外呢最近总有同学问到关于我们工程图这个绘图啊相关的一些选项设置的问题，那其实呢在我们第二十五课里面呢也有一个文件啊，大家可以看一下这个啊，扣六常用绘图式的选项，图文对照这个解析啊，这个 pdf 文档，然后我们可以打开看一看， 那也就是这个文档了，我们已经把我们这个平时啊绘图啊涉及到的啊，大部分啊相关的一些选项呢，以这种图文的形式呢啊，把它啊做了一个这样的一个解析哈，那么具体的一个啊，选项的一个内容啊，包括呢在用这个中文解析啊，这个呃 写在括号里边啊，大家可以对应的去看看，去找你需要的一个选项就可以了哈。好，那我们这个视频呢就分享到这里啊啊，我是刘志聪，关注我学习更多钣金设计加工知识，谢谢大家。
398刘智聪Creo钣金
14:34查看AI文稿AI文稿q 六创建的工程图导出 cd 比例不是一比一，怎么设置呢？大家好，我是刘志聪，这是很多新手同学或者对 q 六软件不太熟悉的同学经常会提的问题，这部分同学呢，他们一般没有设置自己的零件和组件模板， 同时也没有自己的工程图模板，当然基本上也没有设置自己的绘图视角选项文件，所以我们这个视频呢，就是基于这样的一个前提条件去讲解的。 那我们要做的第一个事情呢，就是要保证我们的三维模型的长度单位是公制的毫米的，这个呢我们就要分三种情况去讲解了。那第一种呢，就是我们自己新建模型，当我们去新建一个零组件的时候呢， 这里会默认去勾上使用默认的模板啊，我们要把这个勾呢取消啊，如果是勾上的话呢，扣六软件默认是采用音质的模板的。好，我们把这个取消 之后，我们再去点确定啊，这个地方我们要选一个啊， m m 开头的这个模板，比如说我们这个实体零件是 m m n s part， 呃，所里的就是这个啊，话筒下面这个啊， 他所里啊，这个后缀有一个杠啊，一要跟这个杠 abs 啊，这两个都可以啊啊，这是代表了这个相对精度跟绝对精度的。我们点确定的话呢，我们创建了这个零件呢，他的单位啊，我们通过准备模型属性这里能看到啊，他就是这个毫米作为这个长度的。 好，那第二种情况呢，就是我们导入外部的图档，比如说像这个 s t p 啊， i g s 这一类格式的文件啊，比如说我这里有一个 s t p 的啊，我去导入 好，如果我们在默认的情况下不去选用模板了，这样子我们导入进来了这个模型有可能是音质的啊，这个长度，当然也有可能是这个好，这个公式毫米的 啊，这个时候我们保险一点，我们可以去点这个使用模板啊，点细节这个地方啊，这里面呢，我们可以设置我们的一个零件或者是装备体的一个模板啊，我们通过点这个选项，这里面呢啊，去找到我们刚才的这个 m m 开头的啊，就是这个长度单位十毫米的啊，比如说我这个 m m s passo 里的，选它啊，如果你导入的这个模型呢，它是一个装配体的话呢啊，这里面啊，装配的话，你也要选一个 这个 m m n s 开头的这个 asm 比赛的这个模板啊，这个或者这个都可以啊，那么我们这样子选了之后呢，我们点确定，那这样子我们导入了这个模型呢， 它的一个单位呢，肯定也是这个毫米的啊，我们这里能看到啊，那第三种情况呢，就是我们打开现有的图档，它本来的一个单位呢，就不是公字的，是音字的，那比如说我打开这个图档啊， 我们通过文件准备模型属性能看到啊，他的一个长度单位呢，是这个英寸的，那么这个时候呢，我们就需要点这个更改啊，把它转换为这个工字的，那我们可以选这个啊， m k s 或者说是这个 m m n s 啊，前面是 m m 的就可以了，那这个时候啊，我们选到其中一个，我们选这个啊，设置啊，这里面呢我们要选第一个啊转换尺寸啊，例如一变为二十五点四啊，这个什么意思呢？就相当于是 啊，我们可以理解为是一块钱等于十毛钱，那是一样的一个意思哈，啊，就不要选下面这个啊，一定要选这个转换尺寸的，这个我们点确定好，那这个时候呢 关闭啊，他单位呢就变为这个毫米作为这个长度的，那以上这三种情况呢，基本上是能够保证了我们能遇到的啊，我们打开模型啊，能够保证我们的这个单位是毫米的啊， 这个时候呢我们去创建工程图啊，比如说当前这个模型，我们通过啊新建绘图啊，注意哈这个地方啊，他也会选上这个使用默认的模板，那如果我们新手朋友你没有设置好自己默认的模板的话呢 啊，你可以去把这个勾取消，当然呢你保留也没问题，我们再点确定的时候啊，下一步啊，我们要注意啊，这里面呢我们就要选好一个模板了，那这个模板呢是为了保证我们的一个绘图呢，他的单位是这个毫米的，同时呢我们的一个啊 视图的投影啊，他的一个视角呢是第一视角的，因为第一视角呢更符合我们国内的一个使呃使用习惯，那这里面呢我们要特别注意一下，我们选模板的时候呢，我们要选前面这几个啊， a 零， a 一， a 二， a 三， a 四，那这五个模板呢，默认都是毫米为这个绘图单位，同时呢是第一视角的一个 投影的，那后面的这些呢？ a， b， c， d 呢？这些就是他的一个呃音质的一个模板哈，同时呢投影视角也是第三视角的。那当然啊，这里面还有啊两个选项啊，指定模板，这里面有一个格式为空或者是空， 这两个呢我们就注意哈，当我们选到这两个其中一个的时候呢，我们创建我们的绘图呢，它会自动的去加载我们呃软件 moon 的一个绘图选项啊，就是这个绘图细节选项， 软件默认的话呢，它是采用了这个啊，英寸作为这个长度单位的，同时呢也是这个啊，第三视角的一个投影啊，自然呢啊，可能不太符合我们的一个啊使用的一个习惯。所以说呢，这里面我们要使用一个啊 工字的模板，比如说我选一个 a 三的啊，确定那软件会自动按照模板去创建三个视图啊，这个时候呢，我们可以通过点这个文件啊，呃准备 绘图属性点这个细节选项，这里更改能看到了我们当前的这个绘图呢，他的绘图单位啊，就是毫米的。同时呢他的一个呃投影视角呢， 是这个第一视角的这个 project 生态啊， first angle， 我们把这个关闭啊，当然呢，远见默认创建的这个绘图呢啊不一定符合我们想要的啊，当然我们可以把它删掉啊，你去重新创建也可以。 但这里面呢，我们要特别要注意一下关于这个比例的问题，那软件呢，它会自动根据你当前模型的大小，再配合你所选的这个图框的大小， 会给你啊，自动的去分配一个合适的比例，那这个比例呢，他会保证你当前的这个绘图呢啊不会显得太大，以至于超出这个图框的范围啊，当然呢，也不会让你的绘图啊，这个比例啊太小以至于呢，你这个，呃，这个 图框里面有太多的空白，我们从这个左下角能看到啊，这里面就有一个默认的一个啊，绘图比例是零点零七一的啊，当然你去双击这个绘图啊，通过这个比例你也能看到页面的一个默认比例是零点零七一的啊，这个时候呢，如果是啊，你去新建一个啊， 简单的绘图啊，确定啊，这个比例呢，他默认啊，肯定也是这个页面比例啊，零点零七一的，那这样子我们去导出 cad 的时候呢，他的比例肯定就不是一比一了，那所以说呢啊，处理方法，第一个你当然可以去啊，通过点这个啊制定的比例，对吧，你可以去把它改为这个一啊啊， 这个确定啊，可能呢，这样子这个图就会比较显得比较大了，好了，包括呢啊，这些视图你也一样可以去改他的比例啊，对吧，你可以改为一啊，那有没有办法我不去改这个比例啊，就是说保持当前的一个比例，在我们导出 cd 的时候 也能保证是一比一啊，这里面呢就有设置到两个这个选项了，那我们可以通过了文件选项啊，在这个 数据交换这里啊，我们往下拉一点啊，这里面呢就有两个是关于我们导出 cad 的一个比例相关的一个选项啊，就是这个呢啊， 将绘图比例导出为 d 叉 f 或者 d w g 的格式啊，这个时候我们把这个勾选上，包括下面这一个，导出为 d 叉 f 或者 d w g 格式时，缩放绘图的这个 绘图试图啊，把这两个勾选上啊，然后呢把这个导出我们的一个 configure， 对吧？替换我们这个 软件的启动，步入默认的这个 config 点 pro 文件，那这样子我们去导出 cad 的话呢，他肯定就会转换为一比一的这两个选项呢，其实在 config 点 pro 里面也有相关的一个配置的，我们把鼠标挪到他们这个旁边啊，会有 有一个提示，就是这个 d 叉 f l scare wheels 跟上面这个呢 d 叉 f l 作为 ski 哈啊，其实呢是对应的一个关系啊啊，如如果我们在这里呢，把这两个勾上之后，你导出这个 configure 文件呢，它会自动去添加这两个选项，并且呢设置为 yes， 当然你不在这里去勾啊，你直接通过这个编辑配置编辑器里面去查找这两个选项呢啊，也一样可以的啊，去设置啊， 他们的效果呢是一样的哈。好，那这个呢，我们就把它这个啊，我就不保存哈，取消一下。大家知道我们这样的一个设置呢，就是保证我们这个窥图岛 cd 的时候呢，转换为这个一比一的，那怎么转换呢？哈，其实呢很简单呐，比如说啊，他当前这个比例呢 啊，比如说我改一下吧，他是这个零点零七一啊，不好说明，比如说我改为这个零点零五啊啊，假如他默认的给一个呃页面的比例呢，是零点零五的，我们在导 cd 的时候呢，软件就会自动把这个比例呢 乘以一个二十，对吧，那就是一比一了，相当于这里面呢我们就注意了哈，那么软件在转换的时候呢，它是根据你的第一个这个常规视图啊，这里呢就是这个啊，这个，呃， will temp 一这个啊，去做一个比例的一个换算，那比如说这个他会乘以一个二十。那如果你这个绘图当中呢，还有更多的一些细节的一个绘图，比如说一些这个，呃，局部的放大视图，他的比例呢 跟我们当前这个零点零五呢，是不一致的，他一样会乘以一个二十啊，去转换为这个 c、 a、 d 的啊，这个呢我们要注意一下的啊，同时呢，我们有些同学出图的时候呢，可能也有一个习惯，他喜欢在一个页面里面呢创建多个零件的绘图，那比如说 我在这里面呢啊，点这绘图模型，我再添加一个模型进来啊，比如说我添加一个，呃，这个吧，好， 打开，对吧？然后呢我再去创建绘图，这个是我新添加进来的。好，我们注意看哈， 这个新添加进来这个绘图了，我创建了之后啊，他也会根据当前的这个图框的一个大小去给他自动分配一个比例，我们看到啊，这个比例他就是零点一一啊，就跟刚才是零点零七几啊，就不一样了，那这个时候啊，我再去创建几个视图，对吧？那我们再去把 这个文件去导出 cad 的时候呢啊，它也是会根据啊，第一个视图就是这个它的比例呢乘以二十，对吧？因为它是零点零五嘛， 乘以二十他就变成了这一比一了，那像这些绘图他也一样是乘以二十的，那这就会导致一个问题啊，那我们去导出 cad 之后呢，这部分绘图他是正确的一比一，但是这部分呢，他就不是一比一了，他就 啊是错误的，对吧？那要解决这个问题呢，我们就分三种情况去讲解，那么第一种情况，你当然可以在创建这个视图的时候，你去手动去改他的比例，对吧？你点这个自定义比例， 把它改为跟我们前面第一个创建的这个，呃，这个视图的比例是一样，比如说我都改为这个零点零五，对吧？那这样子呢，那肯定是没问题的，统一的话，呃，相同的比例导致越低都是乘以二十。那第二个方法呢啊，我们可以啊，点下面这里啊，新建一个页面啊，比如说这里就是页面二， 那么在这个页面二里面呢，我们再重新的去创建绘图啊，那这样的绘图呢，虽然啊，他的比例呢，跟我们刚才第一个页面他的比例呢是不一样啊，但是呢，我们在导 cad 的时候呢，他就会根据他当前页面的这个比例呢去转换为一比一啊，啊，就不会，呃，跟 刚才的第一个页面呢，出现这样的一个不一致的情况了啊，大家都是一比一啊，也就是说呢，这两个页面呢，他都会单独的去乘以一个数值去保证转换 cad 之后呢，比例是一比一的啊， 那这样子啊，他们所乘以这个数值呢，可能是不一样的啊，对吧？好了，这个我们把它删掉。那第三个方法呢啊，可能有些同学我们用 q 六只是导一下图啊，我喜欢呢在一个页面里面去创建啊多个零件的绘图啊，对，这样子 方便我去导出 cad 之后呢去做呃统一的处理，那有没有办法呢？在我们创建绘图的时候啊， 所有的不同零件的绘图，他的默认呢去采用一个相同的比例呢啊，这样就不会存在我们导 cd 也会存在不同的零件不同的比例啊，出现不一致的情况了，对吧？好，那这个时候啊，我们可以去改一个配置选项啊，我们通过了 文件选项啊，配置编辑器里面呢，我们查找，我们输入这个 defer draw scale 啊查找，那这个选项呢啊，他默认是负一的啊， 那在负一的情况下呢，他就是我们在创建绘图的时候呢，系统自动去根据你模型的大小配合你图框的大小啊，自动的给你分配一个合适的比例啊。啊，如果我希望啊呃他给一个固定的比例，而不是自动去分配的，你可以在这里面去设置一个值，比如说啊，你改为零点五， 话说呢啊，你改为一啊，那这样子啊，我们啊去把这个导出一下，对吧？去替换你默认的一个呃启动目录里面的 ctv 点 pro 啊，这里呢我就不去导出了。好，我确定，那这个时候我们去创建的绘图呢，他就是一比一的啊，比如说这个可能要呃对当前无效啊， 我们可能要把这个关闭啊，我去重新的去创建绘图。好，我们点这个啊，新建绘图啊，这个模板我们选一个 啊，这个使用模板啊， a 开头的，比如说随便选一个 a 三的啊，确定。好，那这个时候我们就看到啊，这个呃绘图啊就显得特别大，因为呢他就是采用了我们刚才呃设定的这个比例啊，一比一的，哎呀，我把这个呢稍微把它 我看一下，那我们双击一个视图了，我们就能看到啊，他的一个比例了啊，就默认就是一比一的，包括他页面比例也是一比一的，对吧？那这个时候啊，如果你再去啊添加其他模型进来，你去创建这个绘图啊，比如说我，呃，选一下这个比较大的啊，确定 好，那我们去创建这个绘图呢啊，他肯定啊，默认的就是给他一个一比一的比例，我们看这个比例，对吧？啊，包括呢你去创建 这个走车图啊等等啊，他其实都是啊，给你一个一比一的一个比例啊，我们通过这个比例能看到，对吧？好，通过以上的讲解呢，大家应该知道怎么去保证我们的绘图导出 cad 是一比一的了， 那如果大家想更进一步的学习库六工程图相关的内容，例如像这个零件啊，我们通过映射键呢，自动套我们自定义的模板啊，自动去创建出他的一个三字图 轴测图展开图，对吧？然后呢这个啊三色图还带上这种剖面的，然后呢我们这个图框啊，去定制好啊，去提取完模型相关的参数，例如名声、材料重量啊等等，那包括呢我们这个钣金零件，他的一个呃展开尺寸啊，喷涂面积啊 等等啊这些相关的一些信息呢，又或者说呢像我们前面所发的这个视频这样啊，利用映射键快速的去创建各种视图啊，利用映射键去探 我们的一个啊符号的图框，而且呢图框是可以调节大小的，并且呢图框还可以自动提取模型的 这种相关的参数啊，那大家可以来系统的学习一下，我们这套库里有钣金工程图教程啊，在里面呢有部分内容是关于这方面的详细的讲解的。好，那以上呢就是我们这个视频分享的所有内容，我是刘志聪，关注我主页还有更多精彩内容哦，谢谢大家。
1303刘智聪Creo钣金
06:07查看AI文稿AI文稿好，上个视频呢，我们看了一下 serverox 如何去快速的出功能图，然后快速的去标注尺寸。那我们用同样的一个零件在 pro e 和 queer 软件，然后看它是。呃，怎么去快速的出功能图， 快速标尺寸。我们先以这个零件为例，先在 qq 软件里边，然后我们工具选择参数，我们定义材料为 abs， 然后自动生成质量，点击确定，然后我们新建功能图。确定， 我们选择一个模板，我们选择 a 四横向， 确定。好的， 我们新建投影师图。 嗯，定一下几个参考 确定，那我们创建一个同一视图，把它定义为半坡视图， 选择 pose 图的基准面。好的 版 pro 试图，我们创建好了。 好，接下来我们看关键的一步，看看怎么去快速的标注尺寸。我们选择注视里面的模型注视， 我们先把轴选上，然后全选，确定， 这样的话，轴的显示全部被显示出来，然后我们再重复这个命令，然后选择全部。 嗯，我们看把那个尺寸给他显示出来， 你选择 pos 图全选，然后确定，这样的话，尺寸就可以全部自动的显示出来了。 这个尺寸呢，也是和草绘的尺寸是关联的。 嗯，添加一下 pos 图的箭头方向， 比如说十八这个尺寸，如果我们是想改成十五的话，然后我们再生，再生一下尺寸。 好的，他就自动可以生成更新之后的模型了，比如说我们再改成二十，再更新一下。 好，这个是 qq 软件的一个快速标注尺尺寸的方法，我们看一下四点零里边。 pro e， 然后我们同样的方法创建功能图，然后还是选择 a 四横向的模板， 同样创建投影视图和半 pos 图。 好的，这样的话半坡视图就创建好了，我们添加一下后面的箭头。好，我们选择显示里边的类型，选择尺寸和轴，我们选择视图， 你选择 pos 图。 好，这是图， 我们把三百六十度删除，然后调整一下 pos 图的一个尺寸位置。 好，我们也创建好了， 这里呢尺寸也是直接关联模型，这样的话我们可以直接在公众图里面去修改。 总的来说 proe 应该会比 qq 的操作会稍微简简洁一些。 那我们看一下用手动标注的情况，手动标注呢？ 他就不能去智能的去识别尺寸，比如说这是外援，他就没有发一的符号，这样的话我们要手动去加，所以说还是建议使用自动标注来提高绘图的效率。
229Carl
07:56查看AI文稿AI文稿大家好，我是刘志聪，有很多同学不知道如何设置扣六工程图里面的绘图细节选项，又或者说呢啊，他知道怎么设置，但是呢设置好了，也保存好了，下次出图的时候呢，又恢复为系统默认的状态了，那这个视频呢，我们就来系统的学习一下这个问题如何来解决。 大家现在看到的是我做好的一个工程图啊，注意啊，工程图的格式啊，是这个点 d r w 作为后缀的文件啊，那我们可以通过呢文件 准备绘图属性，点这个更改细节选项能看到呢当前这个公证图里面呢的一些选项。那么这里面的选项呢 啊，是用来系统的控制我们整个图面的啊，包括我们的一个字体啊，标注啊，箭头啊，尺寸啊啊，包括你的一个啊，绘图单位啊，投影啊等等等等，那这些呢，在我们的工程图教程里面呢，有很详细的讲解，很多同学呢啊，就是在这 这里面啊，大改一通啊，感觉都改好了，然后呢啊，点了应用啊，也点了确定啊，甚至呢啊也保存了，比如说我保存一个哈，我把它命名为这个中间套，然后呢把它确定保存到我的启动目录里面好，然后呢我们点这个确定 啊，关闭这里啊，然后呢这个图呢，我也对他做一个保存，对吧，那很多人呢，也就是这样操作了，那下次呢，他再去重新的去创建工程图了啊，发现呢啊，刚才所保存的这些选项呢，并没有被加载进来，还是恢复了系统默认的状态。 其实呢，这是因为工程图的绘图选项呢，是保存在这个文件本身的，那你自己新建的工程图呢，他自然不会去加载你另外已经保存的这个工程图里面的绘图选项了。其实呢在我们新建工程图的时候，这些绘图选项呢，无非就有两个来源啊，第一个呢就是 还是我们所选的绘图模板，那第二个呢就是来自于我们远见本身默认的这个绘图选项，那接下来呢，我们就针对这两种情况单独去做一个说明，大家看一下我这里呢有一个模型，现在呢我对他做一个工程图啊，我点这个新建啊 绘图啊，注意下确定，那这里面呢啊就进入我们选模板的这样的一个界面，同时呢在这里会列出了这个系统他默认内置的一些模板呢， 当然他默认的选的是这个 c 座位。额，其实呢这里面我们都可以去选啊，包括这个 a 零到 a 四的啊，这部分呢啊就是默认啊去采用的呃，这个公字毫米作为单位的，并且呢是以这个第一投影视角作为这个投影方法的，那么下面的这个 a 到这个 f 啊，这部分呢是以这个英寸作为绘图单位的，同时呢它的一个投影方式呢是这个第三投影视角的，其实呢 这里面的所有模板，它本质上都是一个 d r w 格式的绘图文件，所以说呢，不管你选哪一个，它最终呢都是加载保存在这些模板它本身的绘图细节选项，而不会加载我们刚才你自己保存的这个绘图选项啊，这个呢 就是我们要搞清楚的，那包括呢你不选这里面的每一个啊，你可以通过去浏览啊，你选你自己的模板啊，比如说啊，我先给大家看一下啊，我自己也是有模板的，比如说我的工商图模板啊，打开 啊，在我的这个啊，天目磊这个目录里面啊，我这里有一个 a 三的啊，比如说这个模板啊，那我这里面呢就设置好相关的一个绘图啊，包括呢啊里面的细节选项，我当然也是啊，根据自己的一个需求啊，设置好的了 啊，这个时候呢啊，我们去啊新建绘图啊，我们去选啊自己的模板啊，要不说选系统的模板啊，我点这个里 找到刚才的这个啊，这样子呢，我们方便去出图啊，利用模板自动去创建相关的一个视图，利用这样的方式出图呢，那相关的一个啊系列选项，当然就是保存在我们这个模板本身的选项了，那当然呢，我们也可以通过去打开，是吧，找到我们刚才保存的这个 绘图选项这个文件啊，装修到你这样去去把它加载进来也是可以的啊，那以上呢就是关于绘图世界选项的第一个来源啊，就是来自于模板，那第二种呢，就是来自于我们的啊，远见本身的绘图选项，那这一种呢是什么样的一个情况呢？那我们可以通过了文件啊选项啊， 点这个配置编辑器，我们看到这里面有一个哈 drone set five， 那这个选项呢，就是指向了系统默认的啊快都是一个选项，他所保存的这个文件哈，我们 看到了是在我们软件的安装目录的啊， test 文件夹下面的这个 product 点 dtl 这个文件啊，那我们可以去看一看，就是在呢我们软件的安装目录啊，进去找到这个 command fast 这个文件夹，然后呢找到这个 test 这个文件夹啊， t 开头的啊，这个，那么就在这里面哈，我们可以呢 找一下，好，就是这个啊， protect 点 d t l 啊，在这个地方啊，那这个文件呢啊，其实我们有经验的同学呢，你可以去用记事本去编辑的，对吧？ 当然呢，我们一般不会这样去做啊，那我们后面呢有更好的解决办法，那这个文件呢，他默认呢是采用了这个呃，音质啊，作为这个贿赂单位的同时呢，他的一个投影方式呢，也是这个第三投影视角啊，那这里面的选项呢，由于他是系统默认的，在什么情况下他才会被加载进来呢？ 其实呢，就是我们在新建绘图的时候啊，大家注意看啊，绘图啊，当我们选择下面这个格式为空，或者说呢是选择空的时候啊，你选一个这个图框，对吧？啊，比如说我选格式为空啊，你指定一个这个图框啊，比如说我的这个，呃，我自己的 这个啊，买佛面，这里面呢有一个 a 三的啊，它也是一个图框啊，那么在这两种情况下面啊，我们去创建的这个呃绘图呢啊，它就会加载我们刚才的这个 系统，默认了这个 pro 点退点 d t l 这个绘图式的选项，知道了这一点呢，那就好办了，对吧，那我们就可以了把我们刚才这个 pro d t l 点退了这个文件呢哈，我们通过这个选项这个地方，对吧？ 配置编程器啊，把这个装下的 five 所指向的这个这个文件啊，我们可以把它通过浏览啊改到我们自己的，对吧？你自己保存的，像我们 刚才呢就保存了一个啊，比如说我的是这个啊啊装卸套，对吧？当然呢，一般的话我们不会把这个文件呢放在我们的一个啊工作目录里面哈，我们一般呢会新建一个文件这个专门去放置这些配置啊啊，比如说我这里呢啊就啊选他，对吧？然后呢我去 点这个确定，话说呢这个地方我们要导出配饰，把这 config 呢啊把它导出到我们默认的一个启动目录里面来，那这样子呢，我们后面新建绘图的时候啊，他就肯定是啊 加载我们刚才的这个呃自己打出的这个选项了，当然呢，前提是我们是啊选了这个格式为空，话说呢是选的是空，对吧， 如果你是用模板的话呢，那自然就是加载你自己模板里面的这个绘图选项了，那有些同学呢，你可能没有你自己很好的一个绘图细节选项的这样的文件，对吧，你也不知道怎么去改这些啊，可能很多同学都不熟悉这里面选项 啊，这里面呢也有一个很好的解决方法。其实呢，在我们库六软件本身呢，就有一个啊，比较符合我们中国的国内去使用的这样的一个呃，库六空降图的这样的一个配置文件啊，那这个文件呢，就在我们刚才说的这个啊 test 目录下面 里面啊，就是这个啊 cns 下杠 cn 点 ttl 啊，这个文件啊就是比较符合我们国内的啊，当然呢，这里说的是比较符合啊，里面有很多细节的话呢啊，我们要真正去用的话呢，还是要继续去调整一下的，那具体的调整方法呢，在我们的 生活教程里面其实有详细的讲解。那其实呢在这里面呢，除了这个啊，我们国内的还有啊，这个 c n s 杠 t w 啊，这个是台湾的一个标准啊，这个 d i n 呢，是这个德国的啊， iso 这个呢就是啊，这个国际比较通用的一个标准啊，这个 g i s 呢，就是这个日本的啊，等等啊，这些呢我们 都可以去了解一下的，所以说呢啊，我们如果是凑合着用一下的话呢，我们完全可以把我们刚才的这个啊扣六里面的呃，中间这套 five 这个配置选项呢，把它指向我们这个 c n s 杠 c n 啊，利用这个来去出图啊啊，也是没有大问题的。 好，那以上呢就是我们这个视频的分享的所有内容，如果想要系统学习一下库六工程图的内容，可以关注一下我们这个教程。好，谢谢大家。
596刘智聪Creo钣金
01:36查看AI文稿AI文稿我们今天讲解一下 coreal 工程图尺寸、长度、宽度修改，我们我们会发现这个尺寸太小了，对不对？那我们应该修改一下它，我们在文件准备绘图属性这里详细信息选项更改，把文本高度，这个是文本高度，比如说我改成三， 这里更改成为三，这个宽度默认为零点八九九 三，我们这里要添加更改应用，我们看一下鼠标放到这里，手动调整一下是不是放大了，当然我们会发现这里的箭头还是有点小，对，那应该怎么改箭头？ 我们在下面找到这个有个箭头长度，但是并不是这个，这个是谱面箭头，这是改谱面箭头的，但是我们标注箭头并不是这个，我们要从下面找一下标注箭头，这个是我们 标注长度箭头，比如说我们这个改为一，这个改为零点五 应用，然后我们放到这里，我们看一下是不是这里已经改出来了呀？ 对吧？同样我这里也有一份 poe 工程图设置，包括这些参数对应的尺寸改哪个？你像这个尺寸文字与尺寸线之间的距离，包括这里改哪个参数？比如说这个参数包括康菲格里面很多的参数这里也都有。 如果说有想要这份资料的，可以在评论区扣一或者私信我，好，我今天先分享到这里。
11:25查看AI文稿AI文稿大家好啊，欢迎收看本期视频啊，这节我们继续讲鸡架的绘制啊，上节呢我们主要框架了，整个框架没有绘制完成啊，那那么我们看这个型材啊，他这个侧面啊还有两根啊， 然后这个里侧呢里侧这里啊并没有啊，里侧这里没有，我们现在有了，我们应该把它去掉啊，就这个这个这里啊，这然后 后呢分别这里这里有一根啊，然后底下呢有三四根，四根是为了支撑用的，而且这四根啊大家注意他是和 四零四零的啊，四零四零的，但是呢他是和呃底下八零八零的，邢台的上平面是是平行的，是一平的啊，一平的，因为他要放支撑的东西啊， 所以呢我们看一下这几个怎么画啊？首先呢我们看把里边这个竖的红的这个位置删除，然后呢把这两根添加上啊，添加上，咱们画图呢就是一步步来啊，不可以操之过急啊，说我怎么怎么样 啊，然后我们看啊怎么画，我们还是呢把这个机架这个骨架啊给他激活啊，怎么激活呢？点一下骨架，然后点这个， 呃四角这个这个绿色的这个啊叫激活激活啊，激活激活了才可以在这面上画孔雀，画画东西啊，画东西要不激活呢，他 会在其他地方画，然后草会啊草会，我们看啊，他是呃有两根 型材呀，是放在一一边一个的啊，取消结束结束话呢就是按中键啊，中键 滚轮，按滚轮，按一下滚轮他就结束绘制了啊结束绘制了啊，这个就是后侧的两根，后侧的两根啊，同时呢底侧呢我们还有四根啊四根，我在底侧再再抄回一个啊啊就说这个框架啊就是在各个面 草绘完骨架之后然后呃一把型材给他呃搭建上就可以了所以这个耗时呢主要是骨架的耗时啊就是你画这个草绘啊中间呢就是 呃结束结束啊中间啊然后这尺寸啊我们先不要管啊我们先不要管我们先把邢台给他打上啊邢台打上然后我们呃再把这个 主机架激活啊主机架机架的骨架隐藏啊隐藏是不可以隐藏，因为我们看不到这个线了看不到这线了啊然后我们想要添加这个呃型材啊继续新建洁面粮框架然后呢我们要添加两根八零八零的啊八零八零在 哪里添加呢？这里啊大家看这角度是不对的啊这角度是不对的。他应该平行放啊旋转九十度啊然后啊然后呃任意先放一下吧哎这样可以，然后重 点重复再记一下换下一个啊旋转九十度就是在画图的时候建议大家把这个简化呀给他关闭了啊就用最简化如果这样他会耗时啊会耗时就是你 细节开到最大了他会慢啊这个东西会慢啊因为他每个都要重新生成啊重新生成然后这根呢中间这根呢大家注意啊中间这根要删除啊这根删除呢？不要用直接删除啊用他的命令来删除删除删除删除啊用这个删除 啊删除。确定啊就可以了啊确定。然后这接头呢我们一会再做啊啊这个接头还没有修修剪啊我们先把底面的两个四根呃四零四零的型材给他 呃放上啊，然后选择型材类型四零四零 l 啊，确定嗯哎一个，大家注意啊这个型材 孩子你调整这个位置啊，不管怎么调整啊他只能以这个在这个条线上就是你，所以呢我们需要做什么呢？在这条线上之后啊还需要把它上移四十毫米上移四十毫米啊上移四十毫米，大家看啊怎么上移点这个 啊？移动将洁面量移动特定尺寸啊然后呢这里呢他就会显示啊显示你选择一个尺寸之后啊他就会显示你是哪个尺寸了啊我们看这个四十二十啊二十是这个啊，我们要移动多少呢？移动四十试一下 啊四十不对，移动六十六十啊六十也不对 啊，基准选 选错了，纪律选错了 啊。六十是对的六十啊六十这因为这有倒角圆角啊，咱没看见啊一会把圆角取消了他就看见了啊。六十是对的啊六十我们再见下一个啊刚才还以为 没对齐呢其实是有个圆角圆角啊，然后可以直接移啊也可以直接移啊。直接移就是八十，哎还是六十还是六十啊还是六十两个 啊。再来两根下一步选择，然后距离六十啊再来一根重复 点击移动六十确定关闭 然后把这个骨架隐藏隐藏大家看现在他是一平的，因为刚才这个圆角在骨架外侧遮挡住了看不见以为他高呢啊现在不高了，实际上是一半高。然后我们再用基本接头呢把它修剪一下就可以了。修剪重复 再重复再重复啊就重复修剪就可以了，把所有的未修剪接头 修剪， 你修剪的时候点接头要点 离这个修剪面近一点的修剪面近一点，比如说我要修剪这个，呃型材的下一步和底底底面的修剪，那我就点这侧，然后先点被修剪的，然后点基准啊，点基准就是 简单啊，这么简单啊，然后还刚才这边还没有修剪啊 啊，之前点错了，他对齐的是另一根香菜， 这样呢我们这个骨架就做完了，做完了我们看一下效果啊，和图纸的一不一样啊一不一样，和图纸的 现在一样啊，只是这尺寸我们还没有调啊，然后我们再看怎么调尺寸，大家看底部型材呢？呃，我们从左向右看啊，从左向右看他的这个呃梨 左面是一百九啊离然后两根青苔之间间距是二百九二百九啊啊，然后他之间间距九百二二百四啊，那我们看一下第一根呢一百九一百九，我们还调整这个 草绘尺寸啊草绘尺寸啊一百九呢，这根一百九呢。呃，草绘编辑吧， 还得激活啊，激活因因为不激活呢，你编辑不了，我们刚才没标注尺寸啊，标注，我们把这个草绘给他编辑一下啊，标注一下，首先啊标注现在 就是这根到边是应该是一百九，一百九，二百一啊，然后这个尺寸呢是二百四啊，然后这两根尺寸呢九百二，然后最后 这根尺寸呢是二百四二百四啊，这样 就可以这个槽绘就可以了。然后后部槽绘啊，后部这两根型材我们看一下尺寸啊是呃， 后部六百三六百三啊，到一面是六百三，到另一面是六，两根之间是六百三，那么呢 这样看啊，我们刚才这样看，因为我们刚才调整底部的时候是以左边为基准的，左面为基准，所以呢这面呢，调整的时候还要以左面为基准啊，然后还要编辑一下，因为我们没标注啊，没标注，因为他是 这个边啊，到面是六百三啊，所以我还加这这个边的型材宽度一百八十、六百七，六百七、六百七， 然后第第二个间距呢？他俩间距就直接量就可以了啊，间距六百三，确定啊？确定 确定呢，我们可以把机架激活啊，主机架激活，然后把框架隐藏，这样我们更新一下啊，重新生成，大家看 看啊，邢台就自动走了啊，自动走了，这样呢，我们就建好了这个邢台框架了。邢台框架啊啊，那今天课程就到这里啊，下一节呢，我们看一下上面这个大板怎么建立啊？怎么建立？
248自动化韩工
13:11
01:04查看AI文稿AI文稿我们今天讲解一下这个问题，有个学员遇到了这样的问题，他说比如这标好的三十四点五尺寸，他想改成一个字母 a 代替，或者改成其他的。那么在工作中有时候我们也会遇到这样的问题，在工程图里面， 我们这样标注一个尺寸，不想要目前的这个尺寸，我想把这个尺寸换成 a， 在显示里面这里尺寸文本这里换成 a， 如果说我们直接输入 a 的话，那么他后面后缀会变成 a， 但是我想把它整体都变成 a， 这样我们应该怎么改，是吧？ 我今天做一下讲解。当然如果说有需要这个图框，这种标准图框 a 三或者 a 四， a 二 a 一的图框，可以在抖音私信我，抖音评论区扣一或者私信我可以免费发给大家。好吧？我们今天做一下讲解，讲解一下这个问题，我们可以双击这个尺寸，在尺寸文本这里我 我们把这个 od 改成 o， 这个显示这里改为 o 之后，后面输入 a 就可以了，这样我们的尺寸是不是就做了更改了，对不对？是吧？好吧，我今天先讲解到这里。
