inventor标注尺寸怎么放平
为了让图纸看上去更规整，不画辅助线，这样快速调整。标注间距，单机菜单栏标注标注间距，精准标注不需要动的标注， 你要以哪个为准，就先选它。幺八三五，不需要动，调整五四七五单机五四七五空格，我们直接自动空格，这个五四七五的尺寸就自动向幺八三五靠拢了。 标注标注间距，单机不需要动的 可以框选需要动的空格。自动空格，这里的尺寸有快速调整啦。标注标注间距， 不需要动的，需要动的空格，输入两百回车， 这个标注间距就直接变大了。间距两百，关注我吧，万一哪天用上了呢？
粉丝3342获赞1.8万
相关视频

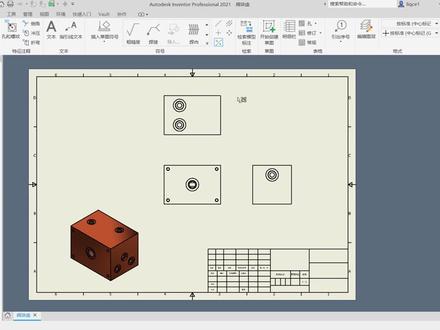

05:09查看AI文稿AI文稿嗨，大家好，欢迎大家继续收看我们的 inventor 基础教程视频的内容，那么我们的试图呢，到这里了，我们就基本放置完毕了，那么我们放在试图中我们会做什么呢？我们做的就是要标注， 那么我们在标注之前呢，我们需要做什么呢？我们是直接去让用指数标注去啊，直接的去标注呢？其实呢我们进标注这里来呢，我们首先要做的一个事情是我们的这个标注样式的 标准到底用的是哪一种？我们要事先的要去啊给他设置，不然的话呢我们标出来了可能是不符合我们的啊预期的，我们在这里呢，我们可以看到我们这个标准呢选择是 gb 的，对吧？然后呢我们还可以对 这什么粗糙符号啊，或者是这些试图标注文本等等的去做一个呃设置。那么如果我们的这个默认标准样式他不是国标的，我们在哪里设置呢？我们可以选择这里， 然后单击这个所有样式，那么他这里所包含的所有标准样式呢就会在这里去显示，那么他可能会啊默认的是有可能是其他的标准的时候呢，我们就在这里 根据需要去做一个选择，对吧？那么例如说我们要选择这个 iso， 到我们双击他激活他就可以了，那么我们在这里选择国标，然后保存并关闭， 然后呢我们再回到我们的标注，那么我们首先第一步是直接标注这个尺寸吗？那么我们通常都会先要去标注这个中心线，对吧？那么 我们看到呢这里他有很多个这种圆，那么我们是不是啊直接选择这个中间标志，一个个去标呢？这样其实也可以也是很方便的，但是呢啊，如果在我们遇到这种孔比较多的时候呢， 我们其实是可以用个这个自动中心线的，选择自动中心线的时候呢，我们直接选这个视图，哎，在这里呢，我们就可以去选择设置他所要标注这个中心线特征的这一个啊特征，比如说我这个孔 需要标注这个中心线以及这个圆角，那我们点选圆角也需要标注中心线，自动标注中心线，还有这个圆柱特征等等等等，我们都可以自行去设置，或者是我们这个啊，一些矩形、环形的这种特征都可以，或者是这种几何的图源， 那么我们默认选择这个孔，因为在我们这里只设计的这个孔啊，点击之后呢，哎，他就自动给我们做一个标注，然后这里呢同样的方法， 对吧？那么这样就非常便捷了。然后呢就是我们这个中心线，我们中心线标注呢，我们先选择一条边和另外一条边，他就会自动的去识别我们这个 线与线之间的中心点，做一个中心线，那么我们可以看到他现在还可以延长，也就是说延长之后呢，他可以捕捉到对应视图的这个图源 来做这个中心线，比如说我们托托在这选这个圆，选这个圆之后呢，哎，对吧？他会自动的给我们啊创建这一个圆的中心线特征，然后我们还可以继续往下补 捕捉这个线，对吧？然后点击创建，这个时候呢，我们创建这个中心线的时候呢，他是有一些有一个关联，视图与视图之间他是有个关联，可以直接关联到第二个视图来创建这个中心线，那么这样我们就创业中心线的时候就比较快捷了，比如说这边同样的我们也选择同样的方法， 对吧？点击创建，还有一种方法呢，就是利用我们这个啊对分中心线就选择相应的这个边，这个边，哎，他就会以两个边的中心做一个中心线， 还有呢就是像我们这一种啊中心正裂，像我们这种有做环形正裂的这种特征，我们需要做一个环形正裂这种环形中心线，那么我们同样呢也可以利用这个中心正裂呢 去做一个标注的，在这里呢我们就不演示了。好，做好我们的中心线之后呢，我们这里呢就可以直接的开始做一个标注了，我们直接选择标注，哎选择所要想要标注的这个边，然后呢我们在这里呢编辑尺寸，这里呢我们可以去添加一些特殊符号， 以及呢这个精度工差，对吧？我们可以设置一个对称的工差，然后呢 或者是呢做一个尺寸的检验，那么我们点击确定，或者呢我们可以使用我们的快捷键键盘，第一 直接选 d， 哎，他这个时候呢就可以用我们这个快捷店来进行一个快速的标注。好，那么这个就是呢我们放置好我们这个基本师图，然后如何去进行一个啊 标注标准样式的一个设置，以及我们这个中心线的放置，还有这个基本尺寸的一个标注的方法。好，谢谢大家。
99神州数码软件集
01:57查看AI文稿AI文稿草毒标注是在我们草毒设计中非常非常重要的一步，那除了我们常用的这种手动标注之外，还可以利用我们的自动标注尺寸工具 来帮助我们快速的标注，他能标注哪些东西呢？第一个他可以搜索在我们这个草读中所需要的就是还差哪些尺寸，他可以进行一个自动的搜索和标注，还可以标注一个约束。那举个例子吧，我在这里画两个圆， 他缺一些什么东西呢？第一个圆的大小没有标吧？两个圆的大小没有标注，第二个两个圆之间的距离没有标注。那如果利用我们这个工具，我们就可以不用搜索，就不用一个一个的标注他，我们直接利用这个工具， 我们可以确定他大小之后，直接把我们的工具给标注到在我们家的草图中，那我们示范一下吧，示范一下，在这里我们可以看到，在这里他可以显示我们所需要标注哪些东西啊，标注尺寸啊，标注约束啊，我们都可以进行一个选择，我们应用一下看一下。 哎，我们所需要的这样几个图源中缺少的这些尺寸就直接标注出来了，那当然我们还可以把它删除掉啊，上面还有一个删除按钮，在这里就不多介绍了，也是一个非常简单的。那我们所需要的这些约束， 那当然也有说啊，我还想添加一个平行约束，他这个约束我们不可能，对吧？我们画出来的时候他没有显示这个地方，所以说他就不可能直接出现，他起到的自动识别， 也是识别我们已有的这个尺寸，我们没有的东西它是没办法识别的，那也是帮助我们辅助我们进行更快的设计的一个工具，看位置还是可以移动的，利用这个工具可以辅助我们进行更快的草图设计。
113神州数码软件集
04:06查看AI文稿AI文稿在 cad 尺寸标注过程中，我们通常会遇到的问题，标注显示数值太大容易挡住图形，或者太小又看不清，怎样解决呢？首先输入标注样式快捷键 d 空格， 然后找到你使用的标注样式，点击修改。这里呢，我们可以先看右边标注窗口，这里边根本就看不到你的标注数值，怎么解决呢？点击 文字，然后调整文字高度，让我们能够先看得见。这边呢，我先给个二，调到二之后你会发现这里边的标注相对均匀。然后我们从第一个线开始调整 尺寸线是哪一个？我们先变一下颜色，点击黄色，你会看到变黄的这两根线就是尺寸线，尺寸线线性我们通常会默认线宽，根据你的图形标准来选择就行。 然后这两条线可以隐藏，但是我们通常会用不到第二个尺寸界限，那么标注一共四个线，剩下这两条线就是尺寸界限，我们也可以给他一个黄色，同样尺寸界限也是可以隐藏起来， 当然这些东西我们几乎上都是用不到的。来看右边超出尺寸界限一点二五，这个指的是哪一部分呢？从标注符号 以外的这一段距离就叫超出尺寸线，我们改一下数值，改到五确认，你会发现这一段明显变长了，但是它不美观，同样放到图纸里边会影响其他尺寸，那么我们需要给它调到合适位置， 这样就可以了，起点偏一样呢，就是它的反方向位置，侧点到尺寸界限的中间间隙，我们调个五能看到吗？这个间距明显变大了。好，我们调小 来看第二个调整符号和箭头，那么我这里边选择的是建筑标记，你可以根据你的专业来选择标记符号，第一个和第二个 引线是标注引线，也可以根据你的专业来进行选择调整箭头大小呢，我们来看右边箭头几乎上就看不清，看不到，那么箭头大小我们可以选择和文字高度一样，或者是略小于文字高度。好，我们给个二确认。 来看第三个文字，调整文字样式，这里边是可以选择的，在右边三个点，这里边点击会弹出对话框，我们在这里可以调整字体的样式， 然后看第二个文字颜色，我们根据专业标准进行选择就行填充颜色，这里边呢一般的话也是用不到，就是给数值加一个底色，来我们调整一下，调成红色能看出来吧。 好，文字高度下面呢，文字就是标注数值的位置，可以选择居中水平，这些都是可以调整的。文字对齐我们一般就选择 iso 标准就行。来看很重要的一个主单位， 单位呢，格式需要选择小数，精度可以根据你的相关专业来进行选择，一位两位三位都是可以的。 然后这些调完之后，直接点击确定，再点击置为当前关闭，你看这样标注出来的尺寸就明显协调很多，那么旁边这个呢，我们也需要调整一下 来选择它的标注样式。 iso 二五点击修改，这个尺寸呢，我们只需要调整文字高度就行了，同样给到二点击确定置为当前关闭， 你看这样是不是就行了。你在绘图过程中还有哪些问题呢？请在评论区留言，我来帮你解决。
4015CAD『松昊』
02:01查看AI文稿AI文稿比较常用的符号，一个是直径，一个半径，然后还有就是球球的直径和球的半径， 也就说我标注的时候，如果说我要测量的是一个球体，那它直径在前面要加一个 s， 就 代表它是一个球，如果说它前面没有 s， 就 代表它是个圆类圆的， 然后半径的话就是 sr， 就 代表我是一个球体的半径。像 t t 的 话就是厚度，当然这个用的比较少，就比如说它标注了哪个位置 t 多少，一般就是指它的地方的厚度是多少。还有一个是正方形，就是它的一个 趋势，就是它的一个形状，或者是它这个范围是正方形这个范围， 然后下面这两个我们一般见的比较少，然后前面的这四个用的最多，特别是直线和半径用的最多。然后还有就是比较经常用到的就是一个导角的一个 名词，就是以 c 去命名的，就是代表它的一个导角射出度，导角什么的不管是为了美观还是为了什么， 就是有时候如果说太锋利的话，他就会容易划伤啊。什么就是他会在哪个地方标注他这个位置有个导角是 c 多少，就相当是两个直线，就是两个， 两个边之间他也给他导一个角出来，就是这个就是导角，正常就是默认情况下就是 c 就是 导角，他是四十五度的导角，也就是这两个 就是他导出来就是四十五度的斜角。然后这个导角的一个第一就是从这个边 到这个点的一个位置，就是这个距离也是五毫米，然后横向的这个距离，从这个边到这个点的一个距离横向也是五毫米，然后竖向也是五毫米，就是 c 五，这是五毫米的导角，这个就是属于导角的一个定义。
109三坐标培训与检测
01:21查看AI文稿AI文稿在 soloworks 草图绘制中，几种特殊尺寸的标注方法，一个视频教会你 第一，如果要标注这两个圆的最小距离和最大距离，只要选择智能尺寸，按住 shift 键，点击两个圆的内侧边，这样就标注好了。 还有一种标注方法，就是点击尺寸，在引线这里选择最小距离。如果要标注两个圆的最大距离，只要点选这个最大 变成最大距离。如果要标注这个圆弧的弧长，我们只要选择智能尺寸电子这个端点， 再点击这个圆弧，然后点击圆弧上任意一点，这就标注了弧长。如果要标注这个弧的中心角， 只要点击这一个端点，再点击另一个端点，再点击圆心，这就标注好了它的中心角度。将这条线要标注对称尺寸，只要点击端点，再点击这条中心线，然后把尺寸移过中心线， 这就标注好了。这个点的最对称尺寸。学会了吗？关注我，分享更多技巧！
36辰铭工坊05
00:19查看AI文稿AI文稿你会一键把尺寸全部标注出来吗？接下来看怎么操作。首先输入 b c 空格，再框选图形空格完成。你会一键把玄关柜画出来吗？首先输入命令 g、 c 空格选样式，确定再点击放置，你学会了吗？

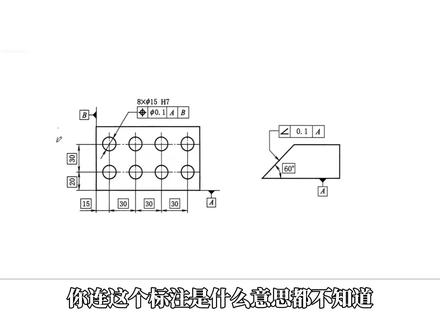

00:30查看AI文稿AI文稿你连这个标注是什么意思都不知道，还说学过机械设计？回答我， look at my eyes！ 带方框的尺寸标注形式是理论正确尺寸的标注方式，他们主要是用于确定精准体系中各精准之间的方向与位置关系的，即此处限定了相邻孔的公差区域的轴线间距尺寸以及边缘孔公差轴线和边 尺寸的理想距离。由于这个尺寸是没有公差的，于是实际用于控制几何特征时，多配合位置度、轮廓度或倾斜度等几何公差配合使用，以限定公差范围。
169海工讲图纸
01:47查看AI文稿AI文稿老师你这个在模型上标注尺寸是怎么标上去的？这个呢很简单，首先呢我们在这里创建好的三维模型之后呢我们进行标注，老师跟你说两种方法， 第一种呢就是在我们这个注解这里，鼠标右击，点击这里的显示特征尺寸，比如说我们给他取消掉，你可以看到他就没有了，然后在这里注解这里鼠标右击，点击显示特征尺寸，可以看到他就会显示出来，然后呢这个文字的大小，如果你显他太小了，你可以在这里注解这里鼠标右击点击细节， 好在细节这个地方呢，将这个始终以相同大小显示文字，取消勾选，点击这里的文字比例，我们给他改大一点，比如说改到四比一点，确定可以看到他的文字就变大，当然这里呢你要调节到协调就可以。好，那么在这里我们先取消掉，咱们还有一种另外的方法，我们可以点击这里的智能尺寸， 好点击这种尺寸之后呢，这里我们可以进行自动的标注，比如说这里有位置大小，基本尺寸，基本大小尺寸，还有这里的参考尺寸都有，我们可以选择不同的尺寸，比如说选择这个大小尺寸，点击这个图形， 然后呢向外拖点一下，可以看到它会自动识别它的尺寸，进行标注，也是非常方便的啊，这个我学会了，就是我刚学搜索软件，还不太会用这个软件，我想把它学一下，该怎么学啊？ 想要系统的学呢，你可以看一下老头这本教材书，这本书籍呢就是给你真正从零开始的从这个软件界面的认识，鼠标键盘的使用，到我们基本的草图的绘制，还有三维的建模 以及曲面建模，零件参数化设计，还有后面的零件装配工程图，钣金与焊件，还有管道设计与线路分析，还有有限元分析，这里都有书籍呢，都是详细的图教程，图片加文字，一步一步给你讲解，你也不用担心白纸黑字看不懂。每一张都有二维码，扫描二维码可以观看配套的视频课程， 这个视频课程可以下载到手机上，电脑上，没有网络，也可以观看，点击视频左下角小黄车，就可以把它带回家学习使用起来。
01:17查看AI文稿AI文稿大家好，今天分享一个工程图标注偷懒神迹，三步搞定标注样式附用以后标注再也不用重复设置公差了。 首先随机打开一个工程图文件，第一步，标注一个尺寸， 依次设好常用公差类型及参数，点击添加或更新样式，给它起个名确定。然后点击保存样式，保存到指定文件夹。 第二步，打开你要用的工程图模板，随机载入一个零件文件，选定一个仕图，点装入样式，按住 shift 键，批量选中刚才保存的样式，一键导入。 第三步，把工程图另存为工程图模板样式就永久嵌入模板了。 下次标注直接调用，效率翻倍，像粗糙度、行为公差也能用同样方法保存哦，赶紧去试试吧！
66路口橙子味
03:22查看AI文稿AI文稿很多朋友说不知道怎么看模型的尺寸，今天分享一下在 blueprint 里怎么做尺寸标注。其实软件是可以直接看模型尺寸的，先点击场景属性，然后把长度改成你想要的单位。这里我比较习惯用厘米 点击模型，按 n， 然后在条木栏里可以看到模型的尺寸。那么怎么样把尺寸标记出来呢？我们需要在偏好设置里启动一个内置插件 measure rate， 安装后可以在侧边栏试图窗口里找到这个插件。使用方法很简单，先点击一下显示，然后进入编辑模式，选择一条你想测量的边，点击分段，这样尺寸就显示出来了。但是标注的距离有点远， 并且单位也要改一下，默认是迷，改成自己想要的单位，点击一下展开全部，这个地方是控制标注距离的， x 和 y 是 控制字体位置的，字体是控制大小。蓝色的色块点进可以改变颜色。如果你不小心全选了边，点击了分段，会出现非常多的标注， 并且这个是无法撤销的。想要清除他，就需要拉到插件的最底层，有一个全部删除。接下来分享我最常用的标注方法。目前在条目里可以看到他的尺寸是十九点一厘米， 如果直接测量它的边的话，那测量的是这条边的距离，它不是这个物体的真实高度，而且这个物体也没有垂直可选中的边，这个情况就需要去调目中复制它的高度。然后新建一个平面，把复制的尺寸粘贴到平面的尺寸上， 分离出其中一条边，用它来做高度的标记，旋转九十度，给它添加上标记，这样就可以直观的看到高度了，只要有一个边就能标记万物。好比主包刚做好的这个模型，它的线段非常的多，造型也非常不规则， 用刚刚的方法是最合适的。取出一条边，然后把相关的尺寸复制上去， 这里我把 x、 y、 c 三条都复制了，添加分段， 这里怪怪的，感觉很长，把这里改成零。剩下的也同样的方法， 这样模型的尺寸就显示出来了，并且和实际尺寸是一一对应的。做这个的目的主要是为了给客户能直观的看到尺寸数据，给自己做模型的话，通常都不会标记出来。 最后再补充一点，假设我现在想知道这个帽子有多宽，可以新建一个立方体，把它框住，最后提取立方体的边就行了。贴近的时候画面放大，边最好无限接近，这样就比较准确。想量哪的长度都可以用这个方法。
869一条活蛆
02:16查看AI文稿AI文稿c， d 图形没有尺寸标注，我们所有的项目都没办法落地，我们所有的配套的产品都没办法建造。今天我就接着给大家讲六种尺寸标注命令来看这边，首先是我们尺寸标注的这个，呃，祖宗就是 d， 就是 他是老大， 他是掌管所有的尺寸标注。我们输入 d 快 捷键之后就是标注样式管理器，我们可以 哎，我们可以新建任何一个我们想要的比例的这个尺寸标注。如果你不知道怎么新建尺寸标注，可以看我 往期的视频，我已经讲的很详细了，好，关了。然后 d， l i 是 限性标注， d， l i 空格，然后是标限性标注 d， a， l 是 标这个斜线的， 当然 d， a， l 也能标这个直线，但是 d l i 不 能标斜线，我们试一下哈，我刚才输入的是 d l i， 你 看它只能这样标上下左右的标好。 d， a， n 是 角度标注 d a n 空格，然后选择这条线，再选条线好，出来了。咱们这两条线呢，夹角就是六十九度。 d r a 是 半径标注 d r a 半径好，它出来了，我们的这个这个圆的半径就是二百。 d， d， i 是 直径， d， d i 空格，它是直径，你看这样，我们的这个圆的直径，它是四百。 连续尺寸标注就是 d l i 加 d c o， 我 们先输入 d， l i 空格，先编先标一条线的，然后输入 d， c o 空格，连续这样这样继续 往下标好尺寸标注的命令，如果太多记不住，看右边，这里就每个尺寸标注的命令，它是都有的哈，都可以。这期视频我们就讲到这里， 六个尺寸标注命令已经讲完了。呃，回去之后好好学习。我是猴哥，关注我学习更多 c， a， d 知识，下期见。
254侯哥爱画图
00:32查看AI文稿AI文稿我们在标注尺寸有要求的时候呢，标注直径要带上符号，那我们怎么标注在标注直径的时候呢？先不要点确定，在左边管理器里面有个圆弧符号，可以选择直径勾选应用到限性尺寸，这样我们再点击确定就可以了。还有一种方法就是在键盘上点击字母 d 也可以快速选择， 这两种方式都可以实现，那我们来试一下效果，输入 d 空格，然后点击要标注的线段，这里会自动出现一个直径符号，直接点击确定即可完成标注，希望对大家有所帮助，谢谢观看。
187MC小林哥
01:01查看AI文稿AI文稿cd 标注尺寸如何随图形动态改变？当前我们画了一条长度为一百的直线，我们对它做了标注，当我们选中直线之后，拖动它的夹点，无论是延长还是缩短，标注并没有跟随变化。如果我们想让标注的文字内容随着直线的改变而改变，那我们需要输入命令 o p 加空格，也就相当于点击工具菜单里面的选项。然后在用户与系统配置当中，我们选择使新标注可关联，打勾之后确定把标注删除，重新标注 b l i 两次空格选中标注直线拉出来，这样你在选中直线之后，无论是缩短还是拉长，标注的数据会随着直线长度的改变而发生变化。你学会了吗？点赞关注收藏，跟着韦老师学 cad， 专注职业教育二十年。 魏老师在每天晚上的七点到八点半，九点到十点半两场直播给大家讲课，所以大家可以想要系统的跟着魏老师学 cad 的 话，可以锁定我的直播间。
393魏老师CAD课堂

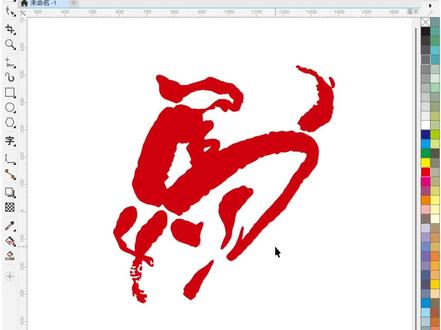

00:49查看AI文稿AI文稿客户让你给设计好的图案标注上尺寸，你脑子飞速旋转，心想是异形的，肯定得把它先框起来。其实不用这么麻烦，你只需要点击图案， 按住 shift 键，双击矩形工具，外框就添加好了。接着选择度量工具，沿着外框标注尺寸， 单机鼠标不松手，从左边节点拉到右边节点，向上拉出适当的距离。上方这里可以选择合适的度量精度度量单位。选择文字工具，还可以更改字体 和标注文字的大小。用同样的方法标注出高度，是不是很简单呢？你记住了没？
