SW怎么批量修改装配体的零件坐标系
粉丝8899获赞3.2万
相关视频
02:38查看AI文稿AI文稿分享一个在 sw 中怎样将歪斜零件的圆点做表线摆正？在我们平时工作当中，有时会遇到客户或者同事利用其他软件传出来的中性格式，他的圆点做表系是歪的， 我们怎么将这个零钱的原点坐标系摆正了？我们举例说明，比如说桌面这个 stp 文件 a， 我们把它打开 好，打开，我们发现这个顶键的圆点坐标系就是蓝色的，这个坐标系他是歪的，我们正式一下 这里面是歪的，那我们怎么把它摆正呢？比如说我们想把这个圆点挪到这个这条线的中点， 这里要怎么操作呢？这里有两种办法，我们现在分享体重的一种，好，我们先在这个参考几何里面先建一个点，建立一个这条线的终点，我们点百分比百分之五十 好，终点我们打开，我们再利用这个点新建一个坐标系，我们再点击参考几何里面有个坐标系，我们点击这个点， 我们再点击 x 轴这条线反方向歪轴这条边好，正好是这个方向，我们打勾好这边，这边这个这条线就建好了，下一步我们要 把它另成为 stp 档，我取名为 b， 桌面这里要注意这里有个选项，我们要进去选择刚才新建的一个坐标系一，我们点击他点击，确定在保存 好，我们再把这个文件关掉，再到桌面打开这个文件 b， 好，打开了，好，我们发现这个坐标系圆点已经摆到我们想要的位置了，我们再正式看一下有没有摆正好，这个里面已经配摆正了， 这个是体重的一种方法，另外一种方法是要利用这个直接编辑里面一个命令，这里就不做讲述了。
1538S非标机械设计W

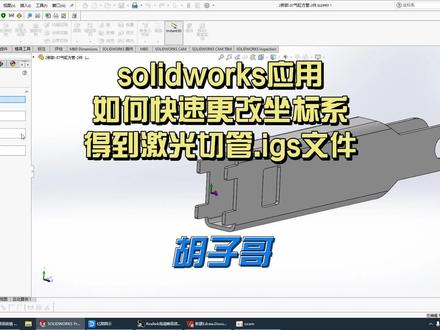

14:34查看AI文稿AI文稿好，大家好啊。呃今天来讲一讲这个我们在日常的激光切管加工过程当中经常会遇见的一个问题，就是说如何去更改呃零件的坐标性这个问题啊。嗯 网上呢，网上的一般的教程是让我们会走一一长串的整个这个啊，更改关于更改坐标系一长串的这个呃步骤。但是我们实际激光啊接管加工过程当中呢，其实用不着这么复杂，复杂 就是只需要从这个步骤到这边就可以了，这个步骤就可以了。这是什么意思呢？你只要因为什么呢？客户他一般拿过来的这个部件啊，过来加工的啊， 五克斯的零部件，呃零件的话他肯定可能是从整个装备体里面直接把保存成呃零件，或者是从这个呃一个大的结构件结构焊件里面去呃呃另存为这个实体的一个 零件，那么他的这个坐标系呢？是用用了一个很原始的一个坐标系啊，他不是利于不利于就是我们激光嗯切管加工的时候啊，排量系统进行排建 啊，那么这个时候我们就必须要更改坐标系，那么我们我一般呢建议是从直接走步骤一就可以了，当然的话呢啊有些可能会要用到这个呃这个零件要做一些其他的用途，但是必须要更改一个新的坐标系， 那么这个时候呢啊我们就走这个步骤二，步骤二啊步骤二，那么到了步骤二以后呢，这条通路走完以后其实也还还是可以导出来导到这边来用于这个激光切割加工啊，做这个 igs 的这个格式的文件， 那么啊至于怎么做这个新建的坐标系呢？那这一块呢？我分啊，放到这个第三部分进行讲解。那么首先第一部分啊，就是最简单的贾定书，我们从这个地方开始出发啊，我们从这个地方开始出发第一部分啊，啊，我们已经有了一个这个啊，新建 的参考坐标系和原始坐坐坐标系包含在一起的一个零部件啊零件。那么我们怎么样去导出一个 x 呃文件呢？这个地方是需要注意的一个注意点，就是说我们只要在这个导出的选项里面做一个设置就可以了，那比如说我来演示一下啊啊， 这个呢，就是说我们已经做好了一个，呃，新建的一个坐标系啊，这个坐标系呢，往一轴的这个方向是跟这个管材的这个呃长度的这个方向是一致的啊，这个是符合这个激光切割啊排量软件这里面的一个要求。 那么至于其他的两个坐标坐标轴其实是没有关系啊，没有关系，那么我们已经有了这个新建的这个坐标型号了。怎么办？我们只要在这个打开这个选项啊，打开这个选项， 在导出导出这里面，你看这边有 ig， yes， 这个啊，我们选择这个格式文件，那么 在这个默认的这个输出坐标系里面呢？啊，不要选这个默认啊啊，让我们要选这个我们新建的这个坐标系一啊，你新建的这个坐标系一，然后确认， 那就说这个坐标系一是我们新建的后期添加的一个参考坐标系啊，和后期添加的一个参考坐标系。如果这个这个坐标系看不到，那怎么办呢？在这个小眼睛这边啊，隐藏上写着项目这边你要把这个关于坐标系打开 啊，甚至可以把这个圆点也可以打开啊，这样的话就可以看到啊，可以看到。好，这是讲的这个啊，那当然，这个我还没还没走呢啊，呃，然后另存为另存，为什么呢？然后你在这边选选一个 izs i g s， 就是这个 ig s。 好，然后点击保存啊，点击保存，比如说我妈 还是用这个秘密啊， igs 保证这个保证完了，那么这个时候这个文件点 rgs 的这个文件就可以导到这个排列系统里面进行排量了啊，排列系统是可以识别的，哎，那么好，这是一个 另外一个，就说我们讲的这个步骤二，步骤二是什么呢？就是从刚刚我们既包含原始坐标系，又包含这个新建参考坐标系的这个零件中间，那么我们干嘛呢？我们要在这个保存的时候保存成什么呢 啊？两个注意点，第一个是也是跟这个一样，我们要设置一下啊，保存的坐标是要输入的，输出的坐标系是新的，这个我们自己新做的这个坐标系设置方法是一样的啊。另外一个呢，就是说我们保存 完成这个，呃，要保存成一个实体，用这个 part sorry 的啊，点这个，呃，叉叉 t 文件啊，去保存，要保存成一个实体，然后呢把这个保存成的这个实体呢， 再次进行打开，打开成一个，打开并且识别识别成一个新的啊，没有命名的一个，但是用于基于这个新建的这个坐标系的啊一个零件，然后再把这个没有命名的这个 新的坐标系的这个零件，然后给他命名保存成一个只包含有这个新坐标系的这个零件， 然后基于这个新的这个做作系列这个零件的话，那么我们可以做两部操作，第一步呢，可以直接导出，导出成这个 igs 零件，对吧？那么这样的话可以用于这个排量，还有另外一个用途呢，就是让你可以用于其他的一个加， 或者说其他的一个就是设计识别等等，对吧？那我们这一步呢也来操作一下， 就比如说我们现在这个也是一样，我们现在已经把这个新的组合器给 ok 搞定了，那么接下来怎么样呢？接下来我们也要呃，设置一下，也是在这个选项里面，还是在这个导出， 导出什么呢？我们这边要这个勾选一个这个拍摄 son， 拍摄 son 就注意输出的这个坐标系啊，我们还是要选择这个我们自己新建的这个坐标系音，好， ok， 确认， 确认以后呢，那么我们这样开始另存为，另存为什么呢？另存为，那我们这个时候也要注意的另存为的格式是这个二算的点查查框 t 或者查岗币啊，我们就选这个，当然， 当然你也可以在这个地方啊选项里面再次确认一下，好，是不是这个做的细音啊？ ok， 是的啊，没关系， ok， 确认就行了，那这个时候呢，那我们就直接保存，保存还是保存在桌面啊？ 好，完成了桌面以后呢，我们会看到这么一个文件夹啊，这么一个文件啊，啊，就是你看啊，是一个点插缸 t 的一个文件，那么这个时候呢，我们双击好，他说是要整的吗？是 啊，我们点进去，这个时候呢，他是输入诊断，我们打勾是特征识别吗？啊？是我们要特征识别，您看刚刚输入的是一个实体，对吧？啊？这个时候呢，开始他要识别识别是什么呢？你可以把这个体积拔毛什么都勾选上啊。呃，标准的这个特征啊，或者说你可以选这个 特征也可以啊。呃，一般的话默认什么都不用改，然后点击这个，下一步好，他就开始自动识别圆角经拉伸特征等等一切特征啊。好，识别完成之后呢，那么之后我们打勾 打勾，那么这个时候呢，他就自动生成一个你看没有命名的一个心灵剑，没有命名的一个心灵剑， 但是呢这个时候他的这个显示方式啊，我们可以把它调一下啊，给他带边线上色啊这么一个模式。你看啊，这个时候呢他的整个这个坐标系就完全跟我们这个一致了，你看 华爱是跟这个，呃盐管材生长的方向是一致的，然后 x 轴是这个华爱，呃，这就是这个啊，跟原始啊原始的这个零件我们来打开看一下啊，原始这个零件我们打开看一下， 那原始的这个零件 x 轴是也这个，呃管在生产方向啊，对吧？ y 轴是这个在上下，那管在这个宽度方向，那么新建的这个零件是什么呢？新建的，呃， 我们刚刚识别出来的这个零件就是跟我们的坐标系新建的坐标系是一致的， y 的这个 y 轴的方向是跟这个管材的生长方向是一致的， c 轴方向是在这个零件的这个宽度方向，对吧？那么好，我们把这个零件 要保存一下，保存成什么呢？保存成这个，比如说，哎，我们给他命名一下三，对吧？好， ok， 还是保存成这个，呃，怕成绩啊？ ok， 保存，那么这个时候 就 ok 了，这个零件就不算了，我们可以看一下啊，啊，这个零件，这个零件的话，这个零件基于这个零件的话，一 我们可以也可以用这个零件来导出啊，成为另存为啊， i x 格式，那就另存为 i x 格式过过程当中就不需要在这个坐标系这个设置了，那么因为它使用的是我们已经修改好的这个坐标系， 那么还有另外一个用途呢？就是作为其他的一个设计啊，直用啊，就是走到这一步啊，两个用途，那么好，我们来看一看啊，接下来我们来看一看这个 怎么来新建一个坐标系呢？怎么来新建一个坐标系呢？我们来看一下啊？啊？ ok， 我们先把这些之前做的这个都给他关掉啊， 都给他关掉， 然后我们把这个还是用这个打开啊，打开，我们把这个给他打开，这个里面已经有坐标系了啊，那没关系，我们给他这个，给他给他擦掉 啊，给他直接删掉，直接删掉，删除完我直接给他删除，我们重新从头做一遍。 ok， 那原来的这个坐标系是这样的，这个方向是 x 轴，那么呃，这个方向是这个 y 轴， 那么我们设计需要这个激光加工的时候呢？一般是啊，管材的这个生长方向是挖一轴，那么也就是说我们要把挖一轴定义到这个方面去，对吧？首先我们确认一下啊，这个官越坐标系没打开啊，打开了，然后圆点也没打开啊，圆点也可以打开啊，也可以不打开啊， 因为什么呢？嗯，现在在这个案例中间，呃，圆点我们是可以用的上的啊，但是有的时候啊，他有可能整个这个零件，他的这个圆点 根本不在这个零件中间啊，不在这个零件可能是在零件外边，是吧？然后他的这个整个坐标系统啊，是很乱的，那么这个时候不打开也罢啊，不打开也罢，那么 ok， 我们现在打开了 以后呢？我们要干嘛？我们要去新建一个坐标系，在哪里呢？在这个特征下，我们可以看一下参考坐标系啊，参考几何几，我们可以 点击一下这个作品。那么针对这个的话，我们现在这个，呃现有的这个零件的话啊，形状是非常非常好， 好，好在什么地方呢？他没有一什么斜角，对吧？如果是他光光是这两边都是斜角或者圆角的话，那你这个时候你得画一个呃，参考的一些草图 啊，通过画出参考的这个草图来确定啊，这个坐标轴啊，比如说像我们现在的话，不需要， 为什么呢？比如说我们这个，呃，原点，原点你可以不选择啊，在这个中间呢，过程当中你可以原理不选择，不选择直接生成的话，就是他默认的是使用原来这个原点。 好，那么我们也可以选择一号， ok， 选择这个圆点，好吧。啊？原点是这个圆点，那么利用他原来原点，那 x 轴是什么呢？ x， 呃，我们先定一个挖一轴啊，挖一轴，我们现在确认最重要的一个挖一轴是这个生产方向， ok， 挖一轴，那么我们再确 进一个 x 轴， x 轴， x 轴的话，我们可以选择哎这个方向， x 轴，对吧？呃，那我们可以看一下往外轴是这样子的，那我们也可以来反转一下，反转一下方向， 包括这个地方也可以反转一下方向，对吧？那么这个时候就，哎，很好了，也就是说，哎，呃， y 轴是， y 轴是这个地方，好， ok， 然后 x 轴是这个地方， c 装是这个地方， 当然你可以翻转方向啊，翻转方向都可以的，没，没有关系，没有关系啊，最重要的是这个挖一轴一定要是沿着这个管路的管材的这个生长方向去做就 ok 了，好吧， 然后那我们这样选择好了以后呢？ c 轴，它是这个，呃，基于你 x 轴 y 轴确认好的一个方向以后，它自动会生成的啊，自动会生成的，那么 ok， 好确认。哎，那这个时候就非常好来 x 轴啊，对吧？呃，我 i 轴 c 轴就已经确认好了，那这个的话就是一个坐标系的一个建立的方式，已经这个坐标系已经建立好了，建立好的话就是 你已经得到了一个包含有这个新建坐标盘，新的这个参考坐标系的一个呃，零件，那么我们可以直接点击一下保存就 ok 了啊，保存就 ok 了，那么干嘛呢？ 接下来的话就是说啊，就是我们可以做步骤一啊，直接去导出 igs 格式文件啊，注意这个设置好这个导出的这个坐标系， 然后也可以做这个步骤二，去得到一个含有只含有这个星座标系的啊，一个零件啊，要么你用于这个导出 ijs， 还有激光加这个加工，要么去用于其他用途，对吧？好，那么整个的话就是，呃，这个步骤的话 就是有这么多步骤，反正可以这样的话，整张这个图的话，我建议就是大家如果说新手的话可以这个截图保存或者说收藏一下这个视频啊，大家就是以备不时之需啊，可以去看一看，对吧？好， 就到这里啊，谢谢，拜拜，保留吧。

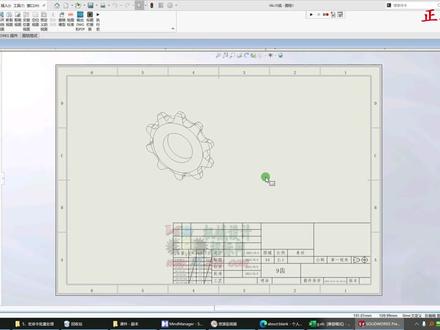

06:39查看AI文稿AI文稿啊，我们那个技术群里边有人问啊，怎么样做批量的替换工程图的模板，我呢就是用我们的设计库啊，来操作一下，看看这个事来怎么做啊？那个我准备了这么几个文件，这几个文件的关系是， 这是两个零件，这两个零件两个齿轮啊，这两个齿轮是从用那个插件导出出来的，就是说有那个齿轮软件啊，做出来的这两个零件分别的分别对应的这么两张工程图， 然后呢，另外呢，为了说明我们这个批处理的方法，所以说我自己又手工添加了这两张图纸。这两张张图纸呢，大家看到了，因为没有零件图，所以说这两张，呃，图纸啊，打开是空白的，咱首先分别看看这四张图纸都是什么样的，然后呢， 那个替换之后啊，你看看他的效果是怎么个？呃，效果哈，这是其中一张。这张呢图纸呢，是我刚才说的啊，这是没有零件的，他只有工程图，因为链接不上，所以说这里边都是空白的啊，但你也注意到了，我这一张图里边有四张图纸， 就是一个文件里面增加了四张图纸，你看到了这里边的所有的，呃，这四张图纸全都不同， a 一的 a 二的 a， 零的全都有，乱七八糟啊，这是其中一张，呃，图纸，然后呢，我再看第二个， 这就是一张图纸了，这张图纸里边呢，你注意到我这个标题栏里边哈，这边这个公叉，这是不是位置是有点错位的？然后我们看第三张图， 这是刚才那个零，那个齿轮插件齿轮那个零件图哈，这个齿轮图啊，这还是比较标准的那个齿轮图。第四个看看这张图 啊，这张图呢是个竖版的 a 四，然后呢，另外的话，你注意到这里边是全是仿送啊，不是全是那个长仿送题啊， 下面呢都是这样的。好，那么我就基于这四张图啊，四个文件啊，得说是四个文件来处理一下，看看我们怎么批量替换模板。 那我就这从我这啊直接运行一个红哈，啊，这在这里边，我这里边我把这个执行红这个命令啊，我直接调成命令菜单了，这个怎么做？这个命令菜单自己看看我之前的视频 啊，我这直接选这个执行红，那么我这里边有个标题栏批量替换，这里边他让我输入这个文件的文件夹网址，那我这个网址在哪呢？都在这个课件里边， 先把这个课件打开，然后呢我复制了这个课件的地址， 输入到这里边，你注意到他这里边提示我哈要以反斜杠结尾，所以呢，我这就手工输入一下反斜杠， 然后直接确定就可以了， 你注意看这个变化的过程哈，所有的图纸他都在变 好，他说 pdr 替换完成了，并且把所有的图纸他给我关了，那我关完了之后，我再打开他们重新打开啊，看一眼这四张图变成什么了， 让咱看看这个四张图啊，这是其中第一张，这是刚才我说这个公式还有的偏移的，第一个文件处理完了，第二个文件 更新一下啊，第二个文件的话，我这个变成竖版的 a 四了，很显然这原来他不是竖版的。 然后看看其他的图呢，这个是比较标准的啊，这没有问题，这还是这应该是 aa 三的，这个是 a 三的。这个呢？这个是 a 三的， 这个是 a 二的。你看到这四张图里边，我有三张图是正常替换的， 那你也要注意哈，这里边有一张这张图哈，他很显然听完他不对，但是呢，这里边的字体修正已经没问题了， 这里边的柱介这个字体也修正的没问题，这个没有修正明白，修正还是原来的样子哈，你注意一下，我如果这块选择 使用文档字体，他变成一个正常的图纸了，这张这个文件这就处理完了，然后再看第三张 这张图呢，呃，我之前是个长仿送体，你看我这现在已经被变成了我们那个绘图标准的一个送体了啊，仿送啊，这个也替换的没问题了。然后我看最后一张图，这张图是那个原本没什么问题的。 咱又回到这个刚才这个文件，这里边这个替换失败。这个图纸哈，这个文件里边的第四张图纸，这块已经替换错了，原本是应该是 a 三的吧，然后现在被替换成竖版的 a 四了。这个呢，我这不讲，留个伏笔哈，留到我们下一节课，下一 节课的时候误会说明这个东西。这个图纸他为什么会替换错了？我刚才的工作呢？呃，主要是围绕着替换的标题框，其实细心的人啊，可能注意到，我其实还做了另外一件事，就是，呃，标题框里边有一些字体 从长仿送体变成了送体啊，变成了仿送。那个还有一些注视啊，原本是那个微软雅黑的啊，也被呃替换成了这个仿送。这其实是两件事，所以呢，你记一下哈，这会是我们这节课的一个节点， 在这个节点以前呢，我一共只用了一个工具，就是说我这块工程图里边这有个执行红，然后那个这里边有个 beauty 批量替换，只用了他这么一个工具，我就解决了前面呃 beauty 框的替换和修改字体。
69北京岚月科技

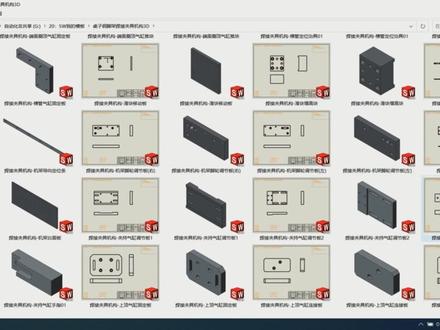

06:55查看AI文稿AI文稿大家好，我是孟非自动化的王老师，今天我们来讲解一下怎样使用 solid works 自带工具 task scheduler 批量生成工程图纸。我们来随便打开一个装配体，给大家示范一下 这个装配图。三 d 结构我已经设计好了，里面的零部件也细化完善好了，接下来就开始需要给这些零部件出工程图图纸了。文件夹这里框选的零件都是需要出工程图的， 正常的做法是按照一个零件出图，好了再继续下一个零件出图。为了提高出图效率， solid works 自带批量出图工具 solid works task scheduler。 我们先 关闭这个装配体， 我们从开始程序菜单找到 solid works 二零二零工具， 再找到 solid works 二零二零 task scheduler。 好， solid works 二零二零 task skirt 主界面已经打开， 在左侧功能区中找到生成工程图这个选项，点中打开，进入生成工程图界面，我们可以编辑命名一个任务标题。 首先我们需要输入一个带有预定意识图的工程图模板，既然是批量出图，那设置出图的模板就是我平时经常用到的模板， 我的常用模板放 控制在这个文件夹里面。一个好的工程图模板对于批量出图很重要，不规范的工程图模板再批量出图就有可能是乱七八糟的。我们回到生成工程图界面，点浏览按钮， 找到我们刚刚打开的那个保存常用模板的文件架， 选中这个工程图模板打开， 此时工程图模板的路径已经添加到窗口界面框中， 点中添加文件选项，可以添加任何 solid work 零件和装配体单独文件来生成工程图。 点中添加文件夹，可以添 添加 solid work 零件和装配体所在的文件夹来生成工程图。我们选择刚开始打开的装配体文件架。 找到后点选择文件夹按钮，此时文件夹路径已显示在界面中间的表格窗口中。如果勾选了子文件夹，那么刚才添加的那个文件夹下面所有子文件夹里面的零部件都会自动生成相应的工程图图纸，比如这些零件。 我们再返回到生成工程图设置界面，这里可以添加多个文件架，但不可以在同一任务中既指定文件又指定文件架，也可以选择零件或者是装配体。 若要从清单中删除文件或文件夹，请单击最左列中的编号，然后单击删除运行模式。指定任务运行的频率选择一次，每天、每周或每月。我们可以选择此次任务的开始日期和开始时间。 默认生成的工程图保存在园林部件所在的文件夹内，也可以指定一个文件夹进行单独保存。 如果您想更改任务选项，诸如备份文件位置和超时时间长度，请单击高级选项。 接下来我们点完成就可以了。系统会按照约定的日期和时间进行自动操作该任务及其标题安排时间。安排日期和状态会出现在任务面板上。任务的状态为已安排或排定 要运行安排的任务。您的计算机必须处于安排的开始时间，不需要打开 solid works task scheduler 窗口。如果您的计算机在所排定的开始时间时关闭，则任务在您打开您的计算机时会运行。 任务完成后单击完成。可以查看 solid works task scheduler 报告。 这里面已经看到自动生成了相应的工程图图纸了， 看起来自动生成的工程图三视图比例还算合理。如同我刚开始所说的，一个好的工程图模板对于批量出图很重要，不规范的工程图模板再批量出图就有可能是乱七八糟的。 更多自定义模板教程内容将在后续视频中讲解，小伙伴们可以点赞、 收藏加关注哦！好，本次课程就讲解到这里，谢谢大家！
350梦飞自动化

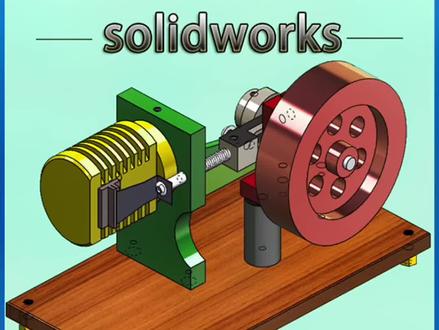

01:58查看AI文稿AI文稿本期视频教会大家怎样批量修改零件图纸图号，建议点赞收藏！说起图号大家并不陌生，顾名思义，它就是图纸的一个代号，方便我们工作人员去查找图纸。 我们设计人员在做设计之前，都会给设计的产品做一个图号层次规划，有时候理想总会被现实打败，我们设计产品零件很多的情况下，经常会忘记图号的顺序或者把图号写错。 当我们回头修改图号后，打开装配题，你会发现这个修改的零件不见了。那么怎样操作就不会出现上述问题呢？下面我教你如何操作。首先我们打开 soladoroks 软件， 看一下没有修改前的图号是 scl 点滴杠零零八。下面我们开始批量修改图号，打开今日制造里面的属性 批量编辑工具，然后选择添加图号。在这个界面里，我们先看一下命名规则，是由字母与数字组成，中间用横线分开，字母和数字的位数不限。看懂规则后，我们就可以设置我们自己的图号了。设置完后，勾选这四项，让我们的图号和零件与图纸同步。 接下来选择属性名称，我们这里选择代号，所有设置完成后就可以添加我们的图纸了。选择我们需要修改图号的图纸，你会发现所有的图纸准备就绪， 图号也是按着我们设置的规则依次递增，点击开始写入，软件就会自动为我们修改图号了。批量修改完成后会提示修改完成，这是我们打开修改的图纸，看一下修改效果，可以看到图纸代号已经按着我们的要求全部修改成功， 你学会了吗？如果你没有看懂，建议点赞、收藏，再看一遍。如果你感觉本视频对你有帮助，请转发给更多的朋友，让我们的学习与工作变得更轻松！关注大海设计，带你学习更多机械设计小技巧！
903大海机械设计

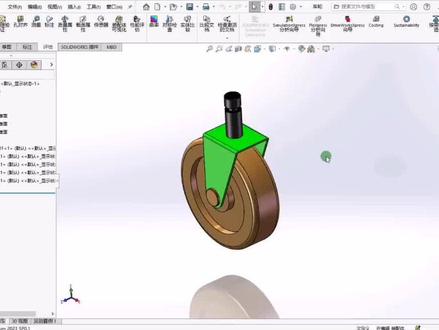

04:34查看AI文稿AI文稿大家好，欢迎来到隔层教育， sorry the look 是每日一练，今天我们来看我们如何去批量修改装配题当中每一个零件的名称属性， 那么这个属性一般情况下是在出工程图的时候才会用到，比方说我们在去出材料明细表的过程当中，我们可能需要去提取装配题当中每个零件的名称属性，代号属性等等。 那么对于这些属性，按照常规的方法，我们应该是需要打开咱们装配体当中的每一个零件，比方说我们打开 零幺这个零件，然后通过文件属性的方式，在自定义的节点下面去设置咱们这个名称的属性，是不是 这个需要单个来进设置，效率呢？相对是比较低的。那么如果咱们公司当中有关于这个名称的一个统一的标准的话，我们就可以通过一个简单的红程序 来去批量修改咱们这个名称的属性信息了，我们来看一下怎么来进行操作。 首先我们需要先来运行这个批量修改属性的一个小工具，那么打开这个小工具之后，接下来我们需要先点这个连接 sw， 然后 单击这个读取数据就可以了。好，那么再点这个连接 sw 的时候，如果咱们已经启动了软件，他就会自动链接过来，那么如果你没有启动的话，可能他会重新运行一个 solo 式软件。 好，然后我们点读取数据，你看系统就会自动找到咱们软件里面是不是已经打开这个车轮了。好，然后我们选中他。接下来在批量修改属性区当中，在名称属性这里我们选择比方说 就是这个比方说零件名，然后名称规则，那我们就选择是一个比方说文件名就可以了，那我们可以在文 文件名的前面加上这个前缀，文件名呢其实就是我们这个零幺、零五、零二这些，而名称属性呢，我们可以选择这个名称吧，因为咱们在文件属性里面，那么给的这个名就是名称的属性 啊，那么在名称属性里面，我们需要用咱们文件本身的名，我们可以再给它加一个前缀，比方说我们把它加成是 x、 c、 l， 就是小车轮杠多少，是不是？也就是说如果你文件名是零一就是小车轮杠零一，零五就是小车轮杠零五，是不是这样的？然后设置好之后，接下来我们选中这个修改名 称，点这个开始就可以了。好，我们点确定，这样的话咱们就完成了这个属性的修改了，那么此时我们可以再次回到咱们 solo 过程当中，我们可以打开，比如说零幺这个 通过文件属性的方式来看一下，你看是不是已经改好了，包括就是说我们任意再打开其他的一个比零三，这个再打开， 我们选择文件属性数别已经有了，所以说这些都已经进行了一个统一的调整了，这样的话就非常的方便和快捷 啊。这是我们介绍的这种批量修改装配题当中零件名称属性的一种方法，大家学会了吗？如果大家 需要去使用我们刚才用到的这个红程序的小插件的话，那么欢迎大家能够在评论区当中打上六六六，那么私信老师，老师这边会把我们现在用的这个 红程序发给大家，供大家来进行后期的使用和学习。

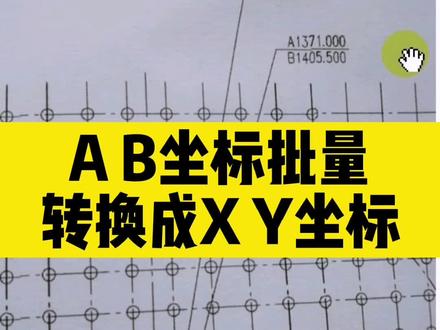

05:44查看AI文稿AI文稿如何把 ab 施工坐标批量转换成 xy 大地测量坐标？今天姜老师来教你两个方法，那么其中第二个方法比第一种方法的精准度更高，所以今天这个视频呢，有点长啊，但是一定要坚持听完，非常有收获。 那首先的话，我们来看第一种方法啊，我们可以直接打开我们的总图，那么在总图当中他会给出啊我们的一个转换坐标，那么这个转换坐标的话，我们可以直接把它输入成我们的一个笑表格，在表格里面我们就可以实现一个批量的处理啊，非常的方便。 那么这个表格呢，如果是有同学没有的啊，可以关注我之后免费领取。那么我们先来看一下第一种方法当中的这个表格里面的这个参数，根据我们的这个公式该如何去一一对应的去修改以及填参数啊， 所以今天这个方法是手把手教学啊，大家一定要仔细听，因为我们不同的图纸啊，那么他的这个转换的公式以及他的参数都是不一样的，所以我们拿到这个表格之后，并不能够立马去填仓数去使用， 还是要根据你的这个总图说明当中的啊，这个具体的公式和参数来一一的填写，所以接下来要讲的内容非常的重要，大家一定要仔细听啊， 那么首先的话，我们可以看到他的公式给出了 x 和 y 的公式，对不对？那么这里告诉我们， acoson 加 b 三引加 x 零， 所以我们在这个一个是表格里面的话，我们的 cosing 这个角度该怎么填呢？你看我双击这个啊，方框之后，他这里有个参数啊，零点四八六，这个参数是怎么来的？这个是根据我们总图说明当中 这个 q 的参数啊，就这个角度参数我们去输入了，比如说他这次啊零点四八二六，那我们就直接啊双击之后把这个括号里的参数给他改掉就可以了，包括我们三营啊，这个角度也是一样的。 ok， 输入完之后，那么这个 xo、 yo 分别填写什么参数呢？大家来看啊， xo， 那么这里 x 后面的这个参数就是我们的 xo 坐标， 后面这里就是我们 yo 坐标，所以对应的把它输入到我们的这个啊参数表里面来就可以了。那么后面这个 a 坐标和 b 坐标就是我们需要转换的啊，比如说我这个图纸当中， 我要把这个啊 a a a b 坐标转成 xy 坐标，那我就对应的输入他的参数就可以了， ok， 那么后面啊，最后面这个 x 跟 y 的选项是非常非 非常非常重要的啊，为什么那么讲呢？因为他涉及到了我们的公式的输入，这也是我们很多同学容易搞不清的地方，所以一定要仔细听清楚啊。那么现在我们双击我们这个单元格的话，你会发现他会出现一串这个公式，这个公式怎么去理解啊？他跟我们的总图说明的，那 当中的公式是一一对应的，你比如说我们的 x 等于什么？ a cousin， 对吧？那么 a cousin 是什么大家看清楚啊， a cousin 啊，那么 a 是哪里？是一对吧？是我们的单元格一对应的一二三是一三，一三乘以什么？ a cuosen 扩散是什么？ a 三，一三乘以 a 三，对不对？好，那我们来检验一下是不是有那一三乘以 a 三，对不对啊？所以后面的这个什么 b 三影，那么 b 三影 b 是对应的哪个单元格啊？ f 三吧，对不对？然后呢？腮影对，对应的是 b 三，所以说这 f 三乘以 b 三，你看我双击看到没有，他这里有没有 f 三乘以 b 三，然后再加上我们的 x 零， x 零对应的是哪个单元格？ c 三的单元格一二三嘛，对不对？ 好，所以说他这里就是这么一一对应的啊，而且中间全是加号，因为他在我们的这个标啊，总图当中的说明当中，他就是这么来的，对不对？那么我们的 y 呢？ 你要一一对应，这里我就不去重复了啊，反正他的意思就是这么个意思，那么他中间会有个减号，就是必须跟公式一一对应，否则你的结果可能就会有问题。好吧，那么我们把这个啊，参数 个公式都调整好了之后，那么直接在这里就会出现他的一个啊，这个转换之后的啊， xy 做不了，所以非常的方，方便和快捷， 这是第一种方法啊，大家可以去试一下。那么第二种方法为什么讲他的精度更高呢？因为他就不会涉及到坐标和一些这个公式的转换了，因为公式的转换大家知道 取决于你的参数的精度，包括你的一个，对吧？啊？公式的输入的一个啊，准确度，那我们第二种方法他是直接用图纸来转啊，怎么操作呢？我们先来看一下啊，比如说我们现在图纸当中他会有一个基准点啊， 那么他会有 ab 坐标，也会有 x y 坐标，对不对？而且是正南正北的啊，就是设计院发给你的图纸，那么这个时候我们只要用 m 命令找到， 就是把这个图纸移动到这个点上来，然后呢再去按照我们总图说明上的这个角度去旋转，如果这个角度是正的啊，就是前面没有负的话，那我们就按照历史层旋转， 如果他前面加了负号，也就是负的角度，那我们就按照顺时针来旋转，这叫顺负啊，立正。好吧，那么转换， 旋转完图纸之后，你再去标的坐标，那么都是转换之后的坐标，所以这种操作会更简单方便，而且精准度会更高。 好了，那么关于我们这个 ab 施工坐标批量转换为 xy 啊，大地测量坐标的两种方法和技巧就讲到这里，关注我，带你了解更多 cad 操作技巧。
2134趣成CAD教学
