autoform回弹补偿功能
粉丝3.0万获赞7.4万
相关视频
11:02

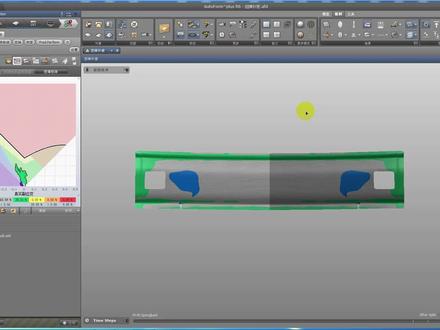

17:50查看AI文稿AI文稿大家好，我们给大家录制一个回弹补偿的一个视频啊，这个回弹补偿视频呢，我们以往有用啊， c 一做个回弹补偿，那么再给大家补充一个用啊， td 这种啊，这个这款这个软件啊啊也可以做啊，也可以做的，那我们看一下， 首先呢我们要把这个分析的结果导出去啊，比如说首先输出啊，我们要分啊这个结果这里你把这个结果啊 这些用 s、 t、 l 啊，选择这个结果啊，用结选择结果这个地方把它导出去，比如说你可以编辑一个名字，是吧？嗯，比如说我就新建一个，嗯，让我们啊新建一个文件夹，好吧， 新建啊，回弹做一个回弹补偿啊，啊把这个首先把这个，先把你这个没有做回弹的这个面啊，就是这个面是没有做回弹的啊，你看这个面是没有做回弹的。知道啊，回弹前你可以改个名字把它改真 啊，回弹 啊，回弹前啊回弹前的面啊， 这样做啊，我这是回弹前的面啊，保存一下，然后然后再来赶紧的回弹啊，这就是回弹，看到没有？这就回弹啊，再把你回弹的面，嗯，你算出的回弹面嘛，就是你算出的回弹面啊，回弹回弹后的面啊， 后面就是你前面是没有回弹的，没有算回弹啊，后面是我算了回弹的，把它保出去啊，就可以了啊，来到你的啊提提里面，提提里面呢，我们首先啊，比如说首先我们也要导入我们一个原始的一个产品，就是我们最啊我们这个 啊，一个原导入我们的一个原始的一个产品，就是打开啊，打开找到我们这个啊，原始的一个产品在哪里呢？呃， 原始的产品啊， 打开我们原始的产品啊，就这个吧。 啊，就这个面啊，这是我们 ug 里面导出来的，这从 ug 里面导你这你自己从 ug 里面把它导出一个这个来，导出以后呢，我们会发现啊，这个东西网格太多了，是吧？那么你可以框选它，然后点击鼠标的右键，这里有一个啊，编辑属性， 编辑属性这里编辑属性这个地方啊，你看它有个显示精度曲线啊，我们这只选择一条啊，不对，只有选择两条啊，选择两条应用一下，你看它就跟我们 ug 里面是一样的了，那么 还要我们做什么呢？还要把它啊缝合一下插入这里啊，这个需要插入这实体啊插入这个，呃实体这里一个深层实体啊，把它缝合一下，选择它框选它，勾选 继续就可以了，他就这个整体啊，他已经成了一个整体了这个地方。那整体以后呢？这里一个啊图层我们看一下啊这里图层图层点开以后啊，我们隐藏一下，你看我们可以把这里改为啊，你可以重命名啊， 改为什么呢？呃，我们可以把这个地方改为，嗯，产品图是吧？本来就是产品图嘛。 啊？产品图，产品产品面啊产品面这一点选择产品面以后呢，你可以框选他，框选他，然后把它 啊框选他以后呢？然后把它。呃移动到产品面里面去啊，移动他他就去了，你看因为隐藏了他是不是？然后这个地方可以框选他，这里 勾选它，让它随成啊，让它随这个成随好成以后呢？那么好，接下来我们就要 再新建一个，新建个图层，就是我们，呃，导入我们的回弹面积，回弹以前的那个面啊，就是没做回弹前的，就是我们刚才做的那个回弹前啊，呃，就是导出去的这个数据，看一下桌面上在哪里啊？桌面上导出去， 呃，回弹就是我们要回弹前的啊，就是我们现在可以导流到，你可以见个面嘛，反正相对应就好了。相对应啊，这你变得你自己好好区分，然后再进那个回弹后， 是吧？然后我们再建立一个什么呢？补偿回答，补偿的面，因为你你你所做的这一 一切的一切，是吧？我们所做的这一切的一切都是因为我们要得到回弹补偿啊，回弹补偿的面，这才是重点。回弹补偿的面，回弹补偿面，把这些图层全部建好， 那以后那我们就一样一样来，比如说，首先啊，把首先我们在这里，比如说这里我会关掉它，是吧？然后把这里插入啊，我们键中啊，我们导出的是哪里？我们看一下啊， 找到你的头挡，然后回弹前的面啊，你先找到你回弹前的面啊，比如说我们找到我们回弹前的这个面，选择 s t、 l 的啊，回弹别的面，打开它确定就好了啊，就在这里，那么它是在哪里呢？我们看一下哦，隐藏这里啊，不能隐藏这里， 隐藏哎，他的零，他的默认是凌晨，默认凌晨里面的，看到没有？他的默认凌晨里面的，但是同样的方法，我把它放到我们的回弹啊，把它放到我们回弹前的回弹前的面放到这来，放好以后呢 啊，你把这里勾选，那你看你看它它就没有了是不是？那我们现在导入再插入我们回弹后的面啊，再把它打进来旋转弹就好了，回弹后的面同样道理，把它放到我们回弹后 面，你看勾选它啊，回弹前也是这个颜色回弹后也是这个颜色，我没有办法区分，是吧？那我就把回弹后啊回弹后的这个回弹后的这个面改个颜色啊，你们再选择一下，改一下它的颜色， 回弹后的我就把它改成红色的啊，你把它改一个面啊，给你这个对比一下啊。啊？这是原始的，看到没有啊？原始的其实就跟你那个，其实产品图就是跟你回弹前的是一样的啊，然后回弹后的呢，他就已经变成回弹，有有放过啊？有上过回弹的。差了这么多啊，让我们看一下这个回弹 啊，看一下还差多少呢？其实这个软件我们也用的不是很多啊，因为我们这个软件我们主要是就是用来做一下回弹啊，其他的时候平时我们也不用。 我们看下差了这么多，看到没有？他只是有个断叉的。看到没有？差了这么多看到没有？差了这么多差这么多，那我们就要做来做我们的回单，回单啊，回单补偿面了啊，补偿他啊，首先我们一样样来我们啊首先做什么呢？ 我们首先先提取他一个啊，样样来，先全部引他留下回弹前的面，首先我们来提取他的一个点啊，就是提取他啊，输了网格提取点，提取点的话浏览啊，提取点啊，网络 啊，选择网络打勾啊，你看它这里 我们找到我们的回弹啊，这个信号呢，你可以输啊，你可以把它输啊，改成你改一下。呃，回弹 钱啊， 回弹，嗯， 前的面啊，我们现在在回弹前的面，是吧？保存那么好，隐藏它啊，再接着啊，回弹后的面，同样的，然后点提取它， 选择它，同样的， 他默认这个地方啊，因为那个时候被我改了啊，回弹前的面，这回弹后的面，这就是啊，改一下， 看到后面保存好，这两步都做好了，是吧？这两步都做好以后呢？那么我们接下来要做的是什么事情呢？这样就是得到一个面，面从哪里得到呢？在这里啊，用这个确定位置区域，选择他选择初始的点，选择初始 的点，初始的点就是我们啊，最开始的啊，就是我们最开始的那个点啊，就是回弹就是初始的吗？我们要找到一个目标，就是你选择回弹前的那个面啊，就是回弹啊，回弹，回弹好了的回弹好了的面啊，回弹好了的那个面， 就是回弹后的面。说错了啊，就是回弹，我们选择我们回弹后的这个面啊，回弹后的面作为出入点啊，这个呢？回弹前就是你要你回弹了多少吗？是吧？差了多少啊？这样啊， 其他东西不用改，它勾选它，确定它，确定它得了一个什么呢？你看就得了一个这个片底，我们要的就是这个片底啊，要的就是这个片底， 我们要这个骗你做什么呢？肯定是有用的，这个骗你，然后再用我们这个修改这里面一个变形啊，来这一个 复制这个命令啊，来来把它变形，比如说选择参高曲面，这就是你作为啊回单补偿所用的一个参高曲面选择它选择它以后呢？可以选择它以后是吧？那打开你的啊， 打开你的烦恼的，打开你的产品啊，这是你的产品啊，我们要跟他最终的我们跟我们的产品要来实行一个贴合啊，来补偿他补偿他以后呢？这里有很多选项啊这里有很多选项，你可以应用一下你可以看一下他的，他会给你一个补偿的。我们应用一下啊应用一下应用一下， 然后这里有个很更多的这里啊，比如说你不要隐藏啊，如果你是复制的话，复制这里是不是复制这里我们可以看一下。哎复制复制这个地方选择复制选择 曲面，想到这些面以后啊比例这里比例这里你可以改啊，如果说我们刚才说一比一的比例啊，你就让他一比一啊，让他一比一比例去比，但是如果你要想他做到啊，比如说，呃，像我们那个 c a 一两边的，我给他放了一点五呢 啊烟雾他都放不了，我告诉你啊啊他放不了，但是没有关系，如果说你想放点烟雾啊，你先啊你先让他做一下啊，做成这个 做成这个先放，按一比一的比例放一次。哎，这个东西怎么没做出来啊？不知道看一下哪里有问题啊啊？复制复制的话我会先选择实体啊，现在是先选，要先选择实体， 在这实体以后呢再选择这里啊，参考曲面，打开它参考曲面到这里是吧？曲面选择这个参考曲面啊，然后里面呢比例什么都不动弹，然后勾选它，还有勾选它以后呢它就是这里就给你放了一个啊，自己看一下，自己放好了， 这是按照一比一的比例啊，就按照一比一回弹的，回弹多少就放了多少，是吧？回弹多少放到的隐藏产品啊？啊？这个他的放到哪里去呢？我们看一下啊，我选他啊，产品图，产品图， 产品图都已经被他给啊，但是我们要的回弹面是哪一个呢？我们看一下回弹面，比如说这个产品图，回弹前的我们看一下，那么这显然下面这个就是我们做的补偿。看看清楚啊， 下面这个啊，这软件我们用的也不多啊，下面这个就是我们的补偿。没有啊，这是回弹吗？是不是他回啊？这是这是我们的啊。嗯，没有回弹之前的啊，这是平的，没有放的啊，跟这个产品一样的。然后比如说你啊，回弹后， 回弹后是回弹了这么多啊？三个面啊，看，这是回弹后的，有回弹的面啊，比如说这个面，原始的面啊，本来产品在这里，但是他回弹了这么多，是吧？回弹了这么多，对不对？那么我也想把这里 回弹，要补偿的话，那我们就往下走，是吧？把这个面往上补，补偿这么多啊，用原原始的炒面面啊，补偿这么多的话，那么他不就可以了，是不是？这是一比一的比例，那我们先不管它啊，这是一比一，一比一的话呢，这些先不隐藏掉，那我们要怎么做呢？呃， 我们刚才应该啊，我们刚才在做这步的时候，我们现在不好选，是吧？不好选的话，我觉得我们就退一步，好吧，按照嗯点这里退一步，退一步，退一步，退一步，没有生成的这样，为什么我们这样不好选， 哎，没有生成之前，哎，这样，为什么？那我们要把这个啊，把这个就是说设置为当前啊，把这个设置为当前，确定你把这个设置为当前，其他的呢？就不要设置当前了，那么他生成的产品呢？就会在你的回弹补偿面，补偿啊，回弹补偿的面， 回弹补偿面呢？比如说我们把这里改一下，因为我们不，比如说回弹补偿面，是啊，补偿的啊，一比一啊，补偿是补偿的是一比一，是不是啊？你输一下啊？ 你说一下一比一啊，一比一的，是吧？这是一比一的面， 那么我再重新再来做一遍啊，重新再修改啊，这样给你们操作几遍啊？再看啊，操作三遍的啊，都是同样，这个只是一个操作命令啊，没什么东西啊。选择面，选择它，选择体吧，隐藏，选择这个产品啊，选择产品啊，一比一的比例，是不是一比一的比例？那么我们就是复制一比一，然后确定它， 就这样确认他就好了。那么你看你把产品隐藏啊，补偿面在这里看到没有？补偿面，在这个地方我们把补偿面改个颜色，在这里改成这种色 啊，你改成这种色，然后跟你的原始的产品看一下他是不是给你补偿了这么多，看到没有，他就给你补偿好了。看到没有？补偿这么多，但是这是一一比一的是不是？ 那我想要一个就说，呃，我想要一个是一比二的啊，或者说一比，或者说啊一比五的，一比一点五的，是吧？那么你这里是输个一比一点五啊，一比一点啊，一比一比一的，就是，那么这个这个里就是一比一点五的，那么就输一点五。 我说了这个东西他是啊，我也不知道为什么啊，这个新的这个产品啊，这个这个版本的用不了啊，以前版本的是可以的，但是不管 不管用，如果用不了的话就这样做啊，用的了的话听清楚啊，如果能用的了的话就说如果能用的了的话，那么你们肯定是，呃，就说如果能用的了的话，你们肯定是在这里啊，就是直接的去， 就是直接的去放啊，对啊，直接在这里放一个啊，一点五啊，比例就可以了啊，这是一比一的比例啊，如果实在 要是用不了了，那我们只能是，呃，主要是这样做一下啊，我那天看一下这里补偿一下，然后找到这个产品，用我们的补来一次的产品，补来一次的产品，然后在这里你可以输零点五，你发现你输零点五， 嗯，输零点五他是可以的，就是这比例啊，你把它放那个比了一个，放了一个零点五出来啊，这个也不知道是为什么，这个版本啊，这个拉也拉不上，你看他只能从零到零到一，就是一比一的比例，这样放 一比一的比例上放的，那么我们只如果说想啊，再放啊，放个零点五，那么这样的话，比如说你放好以后啊，你再勾选他 生成的，你看他就在你这个基础上，他就在你的这个基础上，是吧？基础上再给你发了零点五，所以说这就会得到我们回答的一点五 的补偿啊，你看你看这个，这就最终我们得到一点五的，这个得到这个以后呢，那你就把这个东西啊，另存嘛，是吧？导出这个没有导出啊，这个是有另存，就跟卡贴一样的，有另存这个模型，你改了它 stb 的也可以啊，你改成 igs 的也可以啊，啊，等等这些 打完以后呢，你就可以导到 ug 里面去，导到 ug 里面去，然后中优在 ug 里面，你就可以，就可以得到你这个补偿的这个面啊，你看我们最终产品，我们把这个这个面变个颜色啊，看最终，最终我们差了多少啊？ 啊？最终差了这么多，你看到没有？最终他给你，他给你补偿了这么多，看到没有？补偿了这么多啊？这就是这个软件自动帮你补偿，这里老子给你们再做了一个 t d， 是怎么样来补偿啊？对于这种复杂的 这种面啊，像简单的这种面，你看他给你补偿这么多，还没有，哎呀，给你补偿了啊，给你补偿成这样子，像简单的一些啊，一些面怎么做补偿的呢？其实同学们，像 tt 这一块啊，有很多视频啊，有很多这种视频的啊，老赵老师，有时间给你们找一点放到碗盘里面啊。
64盈安冲压模具设计
07:43查看AI文稿AI文稿各位同学，呃，建议大家说一个回答补偿的一个怎么操作啊？我以往有给大家用过这个，呃，用过这个 af 做了回答补偿 啊，用过 tttk 做过补偿，现在呢，我们用 ug 教大家做一种啊，无非就是三种补偿命令。 首先呢，我们这个是做好的啊，你看这是有回弹的是吧？你看这个地方是有回弹的，这是我们做好的，做好的以后呢，那我们要去，如果说我们去到 ug 里面如何来把这个回弹面让它自动的做好呢？那么首先呢，我们第一步啊，要先导出去啊，导出的这个结果输出， 所以说结果在哪里呢？会弹结果会弹到不是结果这里结果这个地方我们要选择 stl 啊，一定要选择这个勾，否则的话 他是在 ug 里面是不能实现的，虽然这个地这个地方以后呢，我们把它输出去，输出去以后， 呃，自己建个名字啊，比如说，嗯，你，你在这里建一个啊，回塘补偿，但回塘补偿，你要告诉他你这是回塘补偿好的，是吧？嗯，如果你自己知道你就知道，如果你不知道，你就这里说一个啊，回塘啊，回塘补偿好了的啊，就是已经是补偿好了的 啊，就是比较好理解，对吧？啊，保存啊，然后呢往上走，上走，你看他这就没有了回弹，那么就在就是这种的，这就是还没有回弹补偿的啊，就是这个是没有回弹补偿的， 那我们把这个没有回弹补偿的呢，也一起导出去啊，输出同样的输出。那你这里就写一下啊，回弹补啊，补偿前的啊，这还没补偿的， 补偿好的，没有补偿钱的啊，那就保存一下好，这里的工作就完成了啊，这里的工作就完成，因为这是我们前面用 c e 已经算好的，这个就没有什么了啊，所以没什么啊，就来到我们的邮寄里面， 邮件里面我们首先要打开我们，因为我们在外面在分析的之前的时候，我们已经有已经有做过这个啊，已经有做过这个面是做好的，这是我们自己做的面和面，然后我就说把这个面来补偿啊，来补偿他，那么首先呢我们先要倒进来啊，倒入 导入什么呢？导入我们所要需要的啊，之前的导入他， 然后呢？这个找到我们刚才啊非常补偿好的，比如说啊，你找到你刚才非常补偿好的啊，非常补偿钱的， 找到他是吧？找到以后呢？这个他不允许有中文。听清楚啊，他不允许这前面有中文，那你到那你所以说你需要把前面这个中文给他去掉， 前面的中文一定要去掉啊，去掉前面中文，你看我这里是做了提前做了一下的，我把前面中文啊去到这里来了啊，然后重新做一个看，没有，我只是把中文把它变成了英文啊，不是。呃，嗯， 后的啊，前前前的一个后一个前，那么我们首先呢先倒进来啊，你把它倒进来，无论你先倒哪个，这个无所谓啊，倒进去你看一下啊，你看这个是有回，这是我们回弹后的啊，就是放了回弹的，然后我们看一下那变个颜色 是吧？然后把它放到我们的。呃，工作层，你随便放哪个层，然后我们再 导入一个进来再导入刚才刚才我们导入的是回弹啊就是导入，导入的是回弹前的，我们现在导入回弹后的啊。导入这个 打这个。呃呃，打错了，我们应该不是。呃呃。不应该打这个，呃。是导入啊，导重复了，我们应该是导入， 呃导入我们应该导入了。嗯这个啊， 找到这个对不对呢？你自己调过来看一下。你看这个就是没有回弹的啊没有这个就是没有做回弹的啊。没有做回弹补偿的 啊。刚才那个就做了回单补偿，然后把它放到十层啊，一个在十层，一个在二十层，二十层就是我们有了在里面做了回单补偿的，二十层就是这个地方的，看到没有？他就是做了回单补偿的，你可以看一下 啊，看一眼看是不是。这是我们的一个显示我们的参考了，没有参考的。那就说这个地方看没有， 他是起来了是吗？他回弹回弹了这么多，那么我们这里看一下，这就是我们回弹的。那么好，那么用一个命令，这个 omm 机啊，这个就是 ug 后面增加了一个命令，用这个选择他选择这个命令啊， 很简单啊，这都是些操作命令。选择产品，你选择你要变的产品啊，你要变是吧？是这个工具体你因为这个拉链面是你自己做的对吧？那你就要在这里改，改完以后呢？那你首先来来来，让你选择谁呢？让你选择回弹 补偿。好的啊，这是回账补偿。好的，你看没有选择他，你选不到是吧？选不到可以选的到啊，那只是选好了是吧？选择他，哎这个不要啊，这个是选择这个选错了啊。呃 没有选择是他，首先你选择这种回弹就是我们回弹有回弹的，有没有选择这种回弹起来的， 那么下面呢？已参考，因为我们最终的目标是要打成这个样子，是吧？你参考这个最终的这个目标，看到没有参考他， 然后这个地方你可以隐藏原先的，你可以隐藏他原先的，也可以不隐藏，那么这里呢连续性一般，这个一般我们选 g 四啊，就是一般我们选 g 四，呃 g 二的呢，一般就是说是那种大型的外版， 就说外满键你就用 g 二的啊，内满键用 g 四的。这里一个变化因子是什么意思呢？就是说比如说啊，这里会打个比方啊，我们打个比方，就是说如果说这个地方 我们这样比啊，这个地方，呃回弹是一度啊，回弹一度啊，回弹是一度，那么你这个地方就放一度是吧？ 但是呢有的时候你放一度回来以后，放回一度以后呢？可能他打完以后他还是会啊，还是会有一点那个回弹，所以说一般情况下呢，我们这里都会相聚的，就是相对来说，当然这是根据产品，根据一个经验来的啊， 那么比如说我们一般都放个一点二五左右啊，就是多放一点啊，放到他一点二五倍啊，多放一点啊，放完以后呢？嗯嗯。他为什么丢了这个？那请问他，请问他 等他以后呢啊，就算这个地方选择集市，因为是内板件啊，这个地方选择啊，比例按一点一比一点五的比例啊，反正多放一点，那么就可以啊，确定一下就等他直接看到效果到了 啊，我们稍微等一下，这就是在邮寄里面做回弹补偿啊，其实这些东西怎么说呢，都是一个软件的一个升级啊，就是帮助你借助你好用一下 啊，这个原因而已，其实你看等下，你看啊，他做的东西也许并不是你想要的啊，你看就这样的看到没有？他就帮你做了一个非常补偿的，看到没有？ 然后你看跟接，你可以对照一下你的以前没做的，你看他就是把你这个面智能，主要能给你把这个面看没有补了一下，看见没有啊？这就是我们说的啊，一个回弹 回弹，一个补偿， ug 里面的一个回弹补偿，就给大家就说介绍到这里啊，就在这里，就其实就这个命令，没有什么高科技的东西，只要你了解这个命令怎么使用就 ok 了啊。
80盈安冲压模具设计
22:22查看AI文稿AI文稿同学上节课啊，我们给大家讲解了我们软件的第一章节，里面的软件的基本界面已经操作， 今天呢我们进行第二章的学习，那么在我们第二章学习哪些内容呢？第二章里面我们主要学习零件，零件的处理，工艺的规划，磨面的设计，配料的处理，冲压处理，仿真设计 这几大块，这几大块其实就是我们比较重要的啊，就是你整个 ce 分析软件，你最主要的要把这几大块的内容给他学好，这才是这是比较重要的，明白没有？所以说这个章节里面学的时间会是最久的啊，或者最久的这个章节。 好，那么首先我们来看啊，首先我们来看，首先呢我们打开我们的软件啊，新建软件啊，这个调我把它关掉啊，因为这是我已经打开过的嘛，新建，新建软件啊， 你们看清楚，新建你的软件，新建啊，这个软件已经新建了，对不对？新建以后，因为我们今天我们这个这一期的案例，就是拿到一个这种车门左右的一个脚垫的一个加减版，来给大家进行软件以及公益的同步学习。那么 首先首先按在我们做公益的时候，里头都是左右零件，这左右零件吧，举个例子吧，他这个左右零件，但是呢客户呢， 很多时候呢只会给我们一个零件，那么有一个零件呢，他只是用来做镜像，过去的知道没有好，接下来我们要用软件，用我们的 cev 软件，我们先来分析他，分析一下他这个地方呢， 这个地方啊，有个叫项目的，看清楚项目这些地方呢是什么意思呢啊？其实这个东西你甜不甜无所谓啊，这个只是跟我们讲课，只是给你们讲一下 项目，就是指，比如说这些常规的项目的名啊，联系的，联系的信息啊，然后订单的数量啊，然后这些东西看没有，比如说这个公司的部门啊，啊，名字啊等等这些，其实这些对于我们来说 啊没有太大的意义啊，就是说这些填吗？比如你要填你就是在这里填啊，不要打字啊，怎么样怎么样，自己填好不好？听见没有？就是你自己这个地方就可以去进行一个啊，进行一个，比如说填，呃，填他，好吧，比如说你的名字 啊，这个姓名啊， n a m 呀，姓名，比如说我，我的名字，浩宇啊，你自己填嘛，对吧？自己可以填，比如说，呃公司的名字，比如说银安交易 啊，等于这个东西就是以后啊，是吧，你就可以填，好吧，地址啊， email 啊，好，这个 我就大概给他讲一下，这个就是这里的，就是说你做这个项目的，明白没有？懂了没有？好啊，明白没有 啊，有同学说我有全部汉化的，那你有的话你就发到群里面吧，对吧，有的话你就把它发到群里面，对吧，让让学员们，让我们一起来分享一下吗？好吧，春哥同学啊，有，你可以发到我们的班级群里面，明白没有 啊？不要那么吝啬啊，因为我这里，我是我无所谓啊，我是无所谓的，有你就帮他搬进群里面好不好？这样的话大家一起学习，一起分享啊，明白没有 啊？反正有好东西一起分享吗？是不是？好，接下来我们往下走，接下来呢就是我们的往下面走啊，接下来就是我们的一个导入，在导入这个地方呢，有那么几个问题点要进行讲解。 首先首先啊，导入的时候呢，那这里有个导入，这里的导入，这里有个对称的零件的对称。我们先讲下面两个地方，这里叫导入零件，这是指 导入的零件，我们在我们的 c a、 e 分析软件里面去做我们的补充面，明白没有？然后下面呢导入工具体呢，它是指比如说我们很多零件在 u g 软 啊，就是说导入就是在 u g 中做好的补充面后工序、翻边等也在此输入，可直接导入，呃，可直接导入的一个 u g 的一个文件， 但是呢，因为我们现在在这个地方，因为我们现在这个，比如我们现在这个供应面拉延面没有做，你做了吗？你没有 做的。看到没有？这只是一个产品。看到没有？这只是一个产品。看到看到没有？看到没有？ 还没有啊，春哥啊，如果你有 r 八的全汉化的话，你可以在班级群里面分享一下啊，上次那个同学说 r 十的， r 十的暂时不要分享啊，因为很多同学 r 八都还没搞明白啊，我们一步步来，等明年我们换 r 十的时候我们再来用 理解吗？所以说有 r 八的时候你有什么好的功能？都这样的话，你可以发到群里面，大家这一期先跟着明白没有？春哥也好，刚才那位同学也罢，听见没有？ 好，那这个时候大家看清楚啊，我们就要，我们就要导入这里导入呢，我们是要在这里面来做的啊，在这里面做，看见没有？比如你导入我们的零件，导入他啊，看没有导入他， 导入他，你要找到他呀，比如我找到他，我是在这个这里吗？零件啊，我们的零件在这里，就是你的零件，你放到哪里你自己要找的到啊，听见没有？就是你自己要找的到，听见没有？给他打开，看见没有？就是在这个地方把它导入我们的零件导入进来。注意了啊，这是第一步如何去导入零件的 啊？你把我们的，我把翻译发群里了。可以啊，你翻译发群里也行啊，随便你啊。这个，呃，这个随便你自己啊，随便你自己好吧。嗯， ppt 的话没有用啊， ppt 我们也有啊， 你这个 ppt 没有啊，如果说你有汉化包的话是可以的，比如说你能够说把整个这个地方全部做汉化的话，那个包可以发到群里面分享一下。你也没有，你说这个 ppt， ppt 的话没意义啊， ppt 的话我这里不是给你们翻译了吗？对不对？ ppt 的话，我这个地方啊，英语的地方，我都跟你们 已经把它焊，把它翻译出来了啊。嗯，如果是软件能够全焊化的话，你可以发到群里面，大家一起分享一下。好，接下来看这里， 倒进来以后大家注意啊，倒进来以后这里有个箭头，以前 r 七是没有箭头的啊，以前 r 七他是没有箭头的， r 八这里多了个箭头。这个箭头什么意思呢？他就是告诉你这个版，比如说这个版零点八的料厚， 零点八的料厚的话他是往下偏零点八，但是如果说我这个产品的料厚，这个板料他给的是我们的下表面，对吧？那我们要选择的看没有？看这里啊？看清楚啊，这里一个，这个是，这个是 com i n m 就往下偏， 那看没有，然后呢？这个地方看没有？ f i p 往上偏，你点一下它， 看没有？点一下他，点一下他以后呢？就证明你的料厚，到时候会往往上偏料厚啊，不会往下的，一定要注意啊，一定要注意啊，这是一个跟 r 七不同的地方。好， 接下来我们看一下，接下来我们看一下，接下来我们把它倒进来以后，这个里， 因为我们说了我们的产品是属于就是我们的产品呐，他是属于一个，呃，左右对称键，你知道左右对称键对不对？就是我们的一个左右的一个对称键嘛？零件的对称键。在这个地方啊，在这里啊，这里看见没有？好，那我们看一下，这里有个公叉设定， 这里有个公叉设定了，看到没有？这个地方有个公叉的，这个公叉和设置的一个地方，这个地方是什么意思呢？看清楚， 看镜头啊。呃， 这里啊， can you know？ 就是说因为我们的软件它是有两个软件相互去导的，懂我意思没？比如说， 呃，我的产品可能是用卡贴尔做的产品图，对不对？或者说我是用 ug 做的产品图，对吧？但是我现在是导到我们的 cad 分析软件里面来，那么他们之间的一个公差，他会有一定的公差的导进来，对不对？那这个地方大家可以看一下， 这里就有个距离的公差缝合的距离，就是说比个例子，我有三个面，我面跟面之间要缝合，倒进来，他要自动缝合的时候，他的一个误差距离在零点五，就是说在零点五的距离他也能够跟你去 大家补起来啊。然后呢这里有个网络划分，网络划分就是说大家看清楚这里给大家做了一些资料，比如说我们那些中大型零件， 小心零件，然后计算全版的弹力零件，他的网络格呢，还没有距离，在这里我们可以去给他适当的去调整 啊。小零件零到两百五，中型两百到一千，大型大于一千以上，其实我们这种大于一千的零件呢，基本上我们很少就遇到的，我们做的更多的是中小型零件比较多啊，那个我们一般做零件做的中小型比较多吗？大型的其实很少做啊，这里你可以根据去调整，看清楚啊， 看见没有？然后这里有个叫冲压的一个极限角度，什么意思呢？就是说我们在冲压的时候，我们在冲压的时候不是有个正冲、侧冲，对不对？那么有的 说了，我们这个地方如果你设置了他的一个安全值，比如说我设置了我这个软件啊，一个安全值的话，那么他就会在这个三度以内，他认为你这个角有三度的负角，他也会默认你是一个安全值啊，这是这个意思啊，看见没有？原整这里是未知度啊，这个地方啊，看见没有？ 了解一下这里的数据，一般这个地方呢，听清楚啊，一般这个地方呢，我们是不会去改他的啊，一般这个地方我们是不会去改他，听见没有？一般不要去改了啊，就一般不要改。 那接下来我们往下走，这里就要给大家介绍这几个地方，第一个叫单个零件，第二个叫单个零件的对称，第三个叫两个零件的一个对称，我们来演示操作冲向方向这个地方导入收起来啊，这里因为如果说你是做一出一的，就是说我们有时候要做一出一的模具，对不对？ 一除一的话，这就是一除一啊。那么有的时候呢，我们是零件之间，比如说零件一个对自我对称的，给你看清楚，给你们演示一下，看他自我对称的时候呢，大家看清楚这个地方是连在一起的，就把它对成一个整体的，看见没有？你看一下这里啊，你可以看一下这个地方， 点一下这里，他这里是没有距离可弹的，看到没有他是没有距离的，等于他是一个零件自我的，就是一个零件自我对称啊，自己自己跟自己对称的啊。好，但是我们是左右零件，对不对？左右零件我们选这个左右的看清楚，当你左右的时候， 这个地方他是分开的，看见没有分开的，看见没有他是分开的啊。这第一个就是说我们肯定是要选择左右零件啊，然后这里有距离，我举个例子嘛，比如距离，我举个例子啊，比如你放大一点也可以看得到嘛？ 那距离之间就会有开，理解吗？理解。同学来先给老师敲个三，这个很重要啊，以后因为以后你们会遇到做单个零件的分析，做单个零件的对称分析，做两个零件的对称分析，那我们现在是做左右零件，左右的零件，那我肯定要选择左右零件这个地方 听清楚啊，然后这个地方就根据实际选择面啊，就是说你根据你的实际的一个方向来选择他的面。就是比如说你可以这样对称呢，我们有的。比如你可以这样对称呢，你可以这样对称呢，你还可以选择两点呢，比如说我这样这样看见没有？看见没有，你看吧，他的转了，你看这样 对，你旋转吧，你看你可以选那个点再转嘛，但是这样的话一般用的很少，我们主要是会针对于用平面跟平面之间来进行一个对称啊，当然你以后遇到了你要用选两点是可以的 来。没有啊，距单，呃，距离是单边，距离肯定是双边的嘛。哎呀，你肯定是双边的嘛，你自己看嘛，他是双边距啊，他的指他的双边距，比如说一百，那单边就是五十， 看，没有单边就是五十啊，这是双边距离。双边双边啊，明白，没有双边啊。好，接下来我们是左右的吗？你先定在这个地方，确定他距离的话，我们这个地方暂时还没有去评判他，比如说距离这里 我暂时单边，先给他十个号秒，等下我们还要再来定距离啊，我们现在把它确定好，是吧？这是他的一个导路，导入了一个对称这个地方，接着往下走，接着呢这里就有个叫冲压方向，看到没有导路，因为导路的话我们暂时这个导路。这个地方呢，我们暂时 用完了吗？就是我们把它用完了吗？导入这个地方看见没有？好，这里一个内板件，一个外板件，要注意啊，如果说有一天你是搞外板件的时候，你这里要选择外板件，为什么？因为内外板件的一个参数他是不一样的，记住了啊，所以我们这个内板件你选择内板件，接下来冲压方向，看清楚 冲压方向这里有三个，一个叫自动创建，就是说他自己给你去创建一个冲压方向，一个叫手动创建。手动创建是指举个例子，比如说我在外面啊，比如说我在外面已经把这个冲压方向已经摆好了，我不是摆好了吗？对不对？我摆好了以后， 我再来到这里面的话，我就选择手动创建。 vm 还有一个叫什么呢？叫复制重压方向，就是说举个例子，我外面画三根线， 就是说白了就是 x 轴、 i 轴、 z 轴，我在外面画了三根线吗？对不对？好，我把这三根线导到我的这个软件里面来，然后我再来复制他， 一样吗？但是这个基本上我们也很少用，我们用的最多，最多的就是上下上面这两个。明白没有？明白东西来，先给老子敲个三啊，这个一定要明白的，就这个地方啊，看自动创建这三个啊， 我给你讲了一下，要知道一般像我们这种，因为我们这种没有去创建的，那我们就点到自动创建，自动啊啊，自动创建要看他会变出来，我退一步，我退一步给你们讲。看，我退一步啊，你看， 你看，这里有个副角。同学，看清楚啊，这个红色的代表着我们冲压的时候他是有个副角的，黄色的代表着一个，呃，接近于副角，绿色的代表 我们这个产品这样冲压，他是没有副角的，大家看他这里是不是副角，你们看一下嘛，他这个样是副角，大家看没有？你看大家看他这个样是副角，副角嘛？副角的话在我们做冲压的时候尽量 近点，还有这个地方，你看这个地方是副角，对不对？你看还有这里面就是说在我们搞冲压零件的时候， 尽量保证他这个产品没有副角，尽量啊，当然有些一定有副角的时候，我们只能做侧成型， 对吧？这成型对不对？那这个时候你看，你得先用自动创建，自动创建的时候呢，他优先会给你白先啊，优先他会选择什么呢？ 首先第一个产品有个重心啊，你看这里有个重心吗？大家看咱们这不是有个重心吗？啊？这里有我们的一个，呃，冲压的一个角度啊，重心，这里啊， 这样啊，这个重心呐，重心，比如冲压方向，这里听见没有？有个重心啊，就是我们点一下他嘛，重心嘛，就是我们产品的一个重心嘛。好，冲压方向搅动，首先软件他会默认给到你一个叫平均法项，为什么呢？ 因为我们在拉盐的时候啊，比如说我们产品在成型的时候，或者拉盐的时候，我肯定希望这个产品是让平均的去成型嘛，均匀的去成型嘛，而不是说，而不是说这样，这样，然后这边这样，那这边这边太高，这边太陡了，这边太缓了，就说软件 在他的意识当中，他会给你这样做一个这样的一个，就是做一个这样的一个形状，理解吗？理解。同学，来，鲜花花走起来，鲜花花走起来啊，看到没有？就这个平均啊，那么有的时候呢，举个例子啊，有的时候 我们不知道一味的用平均呢，所以有的时候呢，我们可以选择最小的拉伸，因为有的时候他平均以后，他的拉伸的高度很高很高啊，就不对了，但是这个产品应该没有什么这个产品的平均拉伸啊，你看，你看，如果你有平均拉伸的时候，大家看没有，这里有个副角， 他这就有副角出来了，看见没有？最小拉伸啊，就是你这样的角度摆下来，他的拉伸的深度是最小的，但是呢，这里有副角，我们大家要知道啊，拉伸的时候有副角是做不了的，举例子，这是个平板，我们拉伸是这样拉伸的，对吧？ 那如果你有副角的话，他是这样的拐进去的，那么你想想你的零件在拉伸的时候，板料在拉伸的时候，他还会这样拐进去吗？然后再拐出来吗？他是不会的。所以说记住了，在做拉伸膜拉研磨的时候，拉拉延工序的时候是不允许有副角的。 那当然如果说我们做折弯做成型，比如说侧成型、侧折弯，那这里有副角是可以做的，因为我用侧成型嘛，理解吗？理解。同学来先敲个二，这个要注意一下，那这个时候呢，你就可以选择最小副角，比如你也可以选择最小副角，你选择最小副角的时候呢，他就没有角度了， 但是呢，他的他可能说就没有我们刚才的平均法像那么均匀。所以说记住总结一点， 能够用平均法项的时候尽量用平均法项，听见没有？就是能够用平均法项的时候尽量用平均法项，这样的话，你整个产品的一个流量他是比较均匀的去跑的， 也可以避免我们的一个碟料，避免我们的一个，那个碟料避免我们一个以及一个啊？呃，就是有些地方跑的太快了啊，那不用碟料 完了又跑不动啊，那么又容易开掉，理解吗？好，接下来我们来把这个产品摆好角度啊，因为我们是。那你看我们做拉严的时候 啊，就说我们在做拉严的时候，那个我们在做拉严的时候，那你要做拉严，对不对？那你做拉严的时候，我们怎么好去摆这个角度呢？ 你这样的拉严肯定是不行的，对吧？我们要去摆他的角度，重新给他摆一下这个角度嘛？摆一下角度是吧？看一下，首先我们先看单件拉严的话，像这些翻边的地方，你看这些地方我们肯定要用来用来做翻边啊，你做工艺的时候嘛，我们也要工艺分解嘛，对不对？ 首先这些地方我们要做翻边，这里要做翻边，这里要用做翻边，还有这一边我们要用做翻边，那这一边 这边我们看一下要不要做翻边，因为这边他正好是一个这样的台阶，你看我们拉严的时候是这样的，懂我意思没有？你拉严的时候是不是这样的？ 是不是这样的？那你如果说你这个地方能够做到在腊月里面做出来也是很好的，因为我这个地方刚好做了一个这样台阶在这里，因为你没有这个东西的时候，他也是这样子要做一个这样台阶，而这个台阶上面呢？这个地方呢？都是废料， 这就会增加我们那个废料的成本。听清楚啊，听明白，同学来先敲个六。所以说边教软件我也会把工艺一起告诉你们，那这个时候我们就要想一想这个产品怎么摆放比较好呢？哎，回到这个地方，或者说在位置这里， 或者说这里个位置啊，你看你可以互换，同学们你可以互换，比如说你可以看看，可以互换一下。互换嘛？互换的话，这样的话，呃，这样的话拉严的话两边拉，但是呢中间 这个地方呢？翻边的话，到时候我们翻边不好翻，因为中间这里你要把它切开了，切开了以后才能翻边，对不对啊？那这样的话也是不太好，那我们来到这里吧，赶紧走来导入这里啊，来这里改，来这个地方改一下。呃，我看一下怎么做比较好啊？ 这样做，这样做应该好一点。先确定一下，我们先确定一下，你看同学们看清楚啊，这样做，然后冲下这个地方。什么意思呢？ 我把这个地方放外面来，那我们把这一边放外面拉严，然后这个地方呢？这样拉严，那这个地方呢？可以在外面翻边，他在外面翻边。还没有在外面翻边吗？那中间这个地方呢？可以在没有 没有产品，没有分产品之前全部连在一起，是不是可以连在一起？这样的话我的产品是形成一个整体的，而刚才的话我这里还要翻边。那你这里的，你这 还要做刀口切啊？切，这样的话你的工艺上面是不好的啊，可以做工艺不好，懂了没有啊？接下来那我们这里来调整啊，看清楚， 调整它，互换嘛，从下方向这里可以调整的，同学们看清楚啊，比如说你可以适当的去调整它的一个角度，我不可能这样的嘛，因为这样的话我的废料太多了，你看 这一片，这里全是废掉，这个地方呢？也全部是废掉，你们有没有发现因为你拉严的时候肯定是拉到这个地方吗？那这里面全是废掉，理解吗？那在哪里调整呢？那他就在我们的这个冲压方向，这个地方可以调整的，这里导入这个 可以绕着我们的 x 轴、 y 轴、 z 轴进行一个旋转，理解吗？啊？理解。同学，来，花花走起来，花花走起来啊，花花走起来啊，那比如我们这里旋转一下它，比如我先做个 十度 x 轴、 z 轴啊，这样 z 轴是哪个轴呢？大家看清楚啊，你看这里有个代号的，你看红色的是 z 轴，这个绿色的是 y 轴，蓝色的是 x 轴，你们看见没有？看见没有，你可以看这个角上啊， 记住了，如果你分不清 x 轴、 y 轴、 c 轴，看这个角上。人家这个软件这个地方给你写的这么清楚。看到同学来跟我敲个六 大同学给我敲个六啊，这个跟我敲个六啊，不要以后来这老师，哎，我分不清这个哪个是 x 轴，哪个是 y 轴啊？那我怎么就转呢？ 听见没有，是吧？是这样的是吧？啊？你就把它做一个这样的嘛，看，没有啊？如果说，就是说，如果说。你想举个例子嘛，你想把这个产品呢？ 整个产品呢？本来我是这样摆放的吧，我想把这个产品呢这样摆放，我举个例子啊，这是我举例子啊，我想把它这样摆放，那我怎么来放呢？怎么来放呢？看清楚也是这样的，比如说我在这旋转，直接旋转九十度， 好，当我旋转了九十度以后，你发现问题点来了，他就变成了这个样子。没有关系，同学们看清楚，回到这个地方，所以说这是，这是相互论的啊，所以说这是相对论的。然后这个地方再点互换，看见没有，确定 看没有来，你再来这里，所以这两个地方是来来去去就是来来去去，在这里搞的明白没有？明白？来，花花走起来啊？花花走起来。
145盈安冲压模具设计
02:19查看AI文稿AI文稿第三种，第三种的时候呢，就是大面积的一个调整了，就比如说我现在我把这个呢，把整个这个换个颜色，比如说我现在黄色的区域， 我的黄色区域需要往上抬整个这么大一块需要往上抬一个，抬一个字，比如抬一个两毫米，往上抬两毫米，整个黄色这个区又抬两个毫米，那么你用刚刚的方法去做的话，就很难做了，就是你需要构建很多的线，很多的点去去完成这个问题，那么我们用另外一种方式， 另外的方式需要构建什么呢？构建一个线，这是我构建的这个线，这个线有什么样的要求呢？就是这个框啊，你这个方框一定要全部框住你这个黄色部分，但是平平面线就可以了啊，框住我们的黄色变形的部分，然后呢我们要有个点，比如说他要这往上抬这平面上往上抬两个后面，那你 可以直接选择点，设置一个点，或者不设置点形，但是你看你在变形的时候往哪个地方变，那么我们就用另外一个命令叫做什么呢？我们的整体变形， 整体变形的时候用目标点选择你要变形的面，好，这个呢是交叉了，然后把这边取消掉， 这些地方抽取消掉，选择你变形的区域，那么选择我们这个线就可以了，就可以不用单调相连也行。然后选择一个目标点，就比如说你要 从这地方目标往上抬抬两个毫米，对吧？好方向的时候要注意，没有任向往上抬两个毫米，谁输了两个毫米， 你可以看一下他已经其实有金有玉来了，你看这个地方都往上抬了两个毫米，这就是大面积的，这地方进行一个调整应用去拆，我把这个颜色呢调一下， 挑战，我们要来蓝色，那这个呢？就往上抬了两，这是我们抬好抬，那么整个这里变形就变形出来。好，这里面没有，没有换颜色，对，也变变形两个毫米了，往上抬了两个毫米， 这就是我们第三种可能大面积需要你调整这种幅度的，有这种要求的就用我们第三种方法来进行制作。
682汽模网
03:03查看AI文稿AI文稿我们给大家解答一个问题啊，这是我们一个二一年的啊，这是我们一个二一年的学员已经在做设计了啊，已经在做设计了，然后一个什么问题呢？啊？我做了回弹啊，重新计算后没有更改到工具体上，是为什么呢？什么意思啊？给大家说一下啊，这个东西就是， 呃，也没有太大意义啊，就是说因为，因为啊，他这个地方做回弹的时候啊，他算了回弹是吧？然后可能这个产品呢，这样向上翘了吗？对不对？那这个是这个是他的工具体，对不对？他的工具体呢？那按道理来说吗？就像我们说的 产品打出来以后往上弹呢，对不对？那我在成型的这个工具体啊，那我肯定是本来这个产品是这样的，那我肯定是强制性的把它往下面打嘛，让把它往下掰嘛，这个工具体对不对？因为这样打完以后，他弹回来的时候可能刚好就在产品这个位置这里，理解吗？ 那这个时候呢，我们就要去，比如他说想用在分析软件里面啊，去进行做啊，那我们看一下怎么做。 首先当然要有回弹了，那这里有个命令啊，这里我们以前在讲基础课的时候，在讲软件课的时候教过的这种回弹啊，做回弹的。另外呢，你这里可以去，呃，选择它，选择它，选择它， 选择他。以后呢？大家看啊，选择他要，那这里好多啊，好多嘛，对不对？我们要的是这一步嘛，你先把这里全部关掉啊，打开你要的这一步，不是这一步，是这一步啊，就是说我们要把这个地方，是吧？你就是要把这个地方往下掰嘛， 理解吗？对，本来他是平的吗？大家看他是他这个这种，他这个这种平的吗？对不对？他这个平的对不对？那我就是要把这个地方平的地方的这样往下这样掰吗？那你打产品的时候这个因为产品是用这 这个成型这个工工具体来分析的吗？那我们怎么来做嘞？你看啊。嗯，那我们就可以这里一个呃，添加我们的补偿嘛，补偿以后，呃，这里他默认的是一比一啊，我跟他以前讲过默认的是一比一的一个缩放啊，就是你的回弹角度或者回弹面的一个缩放。但是呢， 你可以根据自己的一个现场的一个经验或者一些实际的数据啊，可以在这里比较做个一点二呀，或者一点三。好，先不改啊，然后这个时候我们再应用一下 啊，应用完以后呢？我们应用完以后你这里你看不出来啊？你感觉没有什么变化啊？是没有什么变化，是不是啊？这个时候你可以啊，比如说 关掉，我们点错了，我们点这里啊，点到这下面去了，别搞错了，点到这里是这个看到没有？我们 是这个看见没有？不要这个是这个，记住啊，不要点错了，你看这个是这样的，不要点错了啊，因为我刚才选中这里，你看他就下去了，你们有没有发现？那我看不出来是不是，你可以把这里点给我们，就是没有成型之前的啊，没有改之前的，你看 是不是下去了，那这个时候这就得到了你想要的一个掰了，说白了这就是一个掰工具体啊，掰回弹的工具体啊，怎么掰啊？怎么去掰？你想要的一个回弹的一个工具体的一个面，看到没有？你可以在分析软件里面这样去掰，看到没有？这不是吗？好吧，那我们就保存一下，好吧？
49盈安冲压模具设计

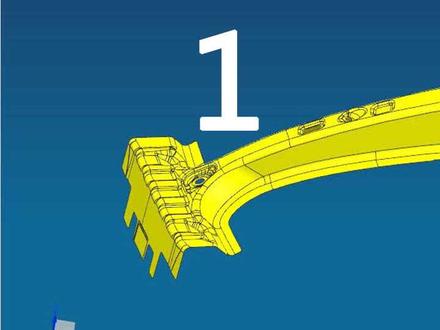

03:30查看AI文稿AI文稿局部回弹补偿方法，在我们实际加工零件过程中，加工出来零件因为回弹的原因，他的产品质量达不到我们 所要求的产品质量，比如说我这个黄色的面，黄色的面通模具加工出来之后得到的产品呢，是我们下方褐色的这个面，那比我们真正我的产品的差值差了一个毫米，那么我们就在在成绩过程中对这个产品进行修改，也就是一个回弹补偿， 别说我们把这个黄色的面往他反方向，往他回弹的反方向补偿一个字，现在是一个毫米，实际加工中并不一定要补偿一个毫米，但是我们这里是演示方法的话，我就这里设置一下，往他反方向补偿一个一毫米，那我们怎么操作？ 正是因为我们的黄色面要补偿一个毫米，往上抬一个毫米，所以呢我需要一个红色，这个红色区域呢作为他的一个过渡，因为我们这个蓝色区域是不动的，那么红色区域过度，红色区域的 粗度面和我们的蓝色区域面它之间有个呢胶线，这个胶线你可以自己呢把它连接起来，用连接曲线把这个结线连接起来，为了方便我们后面做这种补偿的好选择线或者面，并且呢要补偿的这个位置呢，都把它缝合起来，作为一个局部的缝合。 那我们用的命令是这个我们的 k 的这个命令的时候，用法的时候必须把 n x 二升级到十二点零点二点九去，不然的话呢这个命令他用不了，所以稍微对点注意一下，要把它呢升级一下。 好，那我们选择呢，我们的自由变换器选择你要变形的形状，也是我们这个整个的这个形状，用特征面选择一下，你没有说没有，没有缝合的话，你就用单个面把你这个区域呢给选择中，然后固定曲线。那么这 这个混凝学的时候就是刚我们做的胶线，胶线的时候它的连续性就代表呢，我们做好的这个这个位置，这个胶线与我们的产品之间的胶线是一个什么样的关系？ 它连续性呢？一般我们选择的是记忆连续，也是相切的，当然里面还有机灵就是连接的，还有那一个区域的联系，一般我们选 g 幺连续就可以了，就是我们相切选择要变形的曲线。好，这个时候呢，我们没有，还没有做辅助曲线，所以呢我们刚也算命令辅助曲线是哪里呢？使这个位置，我们把这个 把这一圈连接起来，里面的一圈连起来辅助曲线，也就是把这上方把这两个线 抬上去一个毫米移动，按照他的发向，发向的时候呢，单个面发向往上抬一毫米。好，现在 反向的，然后呢反向一下，复制一个应用，这个就是我们要的，刚刚因为没有做，所以我们现在把它做好啊，再点击我们的这个变换， 选择你要变形的曲线，然后选择固定线，选择变换曲线，选择开始曲线，这个选择结束曲线。上方这个因为他有两组，所以我们下面还要加一个级，这个地方添加一个星级，同样选择开始曲线，选择结束曲线， 然后我们应用一下，好，这个时候我们整个呢就抬上来了，我们就削掉去拆一下， 然后把这个，你看这个就是我们台上来这个面，你可以打开旁边看看，把这个面呢给下方这个面那个删除掉，用 ctrl ch 看一下。我们的 啊，你可以看到我原本的黄色面在下方，然后通过呢，我们这个命令补偿上来了，让他后面成型的缠到我们最终的产品的位置来，这是第一种。
375汽模网
07:58查看AI文稿AI文稿天啊，各位同学啊，呃，各位同学啊，那那么从今天晚上开始啊，我们正式步入了我们的 ce 公益分析班啊，在我们的 ce 公益分析班里面，我们今天先来学习我们的 r 八一个软件的一个学习， 那么在阿巴软件学习时候，我们主要分为四个章节啊，主要分四个章节来学习，当然呃，里面可能有很多很多很多命令啊，但是有些东西呢啊，不是用在我们搞模具设计上面的理解啊，就像我们 ug 软件， cad 软件，我们也没有把里面的所有的功能， 所有的功能都学习一遍，大家是不是所以说我们主要是针对于我们在做公益的时候啊，所要用到的一个啊，一些东西理解吗？好，那我们先今天先来学习我们的第一章节，软件基本的操作和界面。 好，软件的基本界面跟操作呢？我们又分为了第一个界面总总图，第二个菜单栏，第三个设计区，第四个显示工具区，然后等等啊，这十大物就是这十大功能区， 你就是说以后我们会用到这十大功能区的啊，以后我们会用到这十大功能区，听见没有？听见没有？好，大家有问题可以在公屏上提出来啊，好吧，好，首先我们来看， 等一下，首先我们来看啊，第一个是我们的鼠标的一个用法。 t 鼠标的用法呀， 啊，第一个是鼠标的用法，鼠标的用法跟鼠标的组合键的一个操作啊，是怎么操作呢？看清楚啊，在下面这里给大家写了，大家都知道我们的鼠标呢分为三个键啊，左键， 左键呢，我们一般点选取，我打开 cad， 我打开这里啊，看清楚啊，这是我们等下要看的，什么意思呢？先隐藏一下，一点点讲给大家听啊。呃， 这不是零件吗？给他看一下，哎， 等一下，呃，打到这来吧，因为这个是在后面去了， 选这俩大家看一下。就是说大家看清楚啊，我们的鼠标的左键啊，这个很重要啊，以后等后面你操作连鼠标都不会用的话，你基本上是没办法操作的。首先看清楚，我们鼠标的左键呢，在我们的这个软件里面呢，最多的选择功能呢，就是点取它，大家看清楚啊，比如说 我要选这个面，那你用鼠标的左键点一下，大家看到没有，看到中间来跟老师敲个一啊？看到中间跟我敲个一啊。就是第一个， 一定要注意啊，这是我们在我们的 c a 一系统科制里面要学习的第二个中介，中介是用来做什么的呢？中介他主要是用来缩放的，比如说我我我我这个产品在这个地方，是吧？我要把它放远一点，我举个例子啊，我要把它放远一点，哎，我要把它放近一点。 那么你往前啊，往你滚轮，往前的话他是变小，往你身边的话他是变大，看见没有？就是往前变小，往后往你身边就变大， 这这是这要注意啊，这是他的默认的，我现在讲的是默认的操作啊，我们没有去改他的，你可以改到后面啊，我先不说改，然后呢？右键呢？显示弹出的菜单。什么意思啊？你看嘛，右键， 你看你右键，右键的话，他就会显示一些啊，这些啊，这些文件的一些材料，就像我们，呃， ug 软件一样的，我右键啊，选择一下其他东西啊，比如说这个，现在你来看的是什么东西啊？看到没有？看见了没有啊？比如说你看到这个你可以改啊，看到没有啊，右键啊，你可以把它改回去啊， 好，这就是他的三个键的一个功能，单独用啊，这现在我们用，我们现在讲的是这个键属于单独用的一个功能啊，他还有组合键，看清楚这个都要先先要学习的组合键是什么呢？组合键 赶紧走，那么这里就有我们的组合键了，组合键 shift 加 m 一是是知道是哪个键不？现在知道 m 一是哪个键， m 一就是我们的左键，听清楚啊， m 一就是我们的左键了， m 二是我们的中键了， m 三是我们的右键了，这是我们，这是我们未来， 方便用大家记取了一个代码啊， m 一 m m 三，看见没有？来，首先看清楚，我们 shift 加 m 来连续选面，以后你要连续选面的嘛？举个例子，我们用鼠标的左键 点一下这个面，是吧？鼠标的左键了，我点一下这个面，但是呢，我想我，我又想着选择这个面，选这个面嘛，是不是，那你就没有了，没有他只能选一个面，对不对？那这个时候你按住 shift 键，你看 他就可以连续的连续选择，看到没有？看到就来给老师敲个二啊，所有的系统班的同学们了，这个是很重要的，今天晚上讲的，虽然说讲的是呃界面的第一章节的操作，但是以后的课程你连命令鼠标跟键盘没有办法，很好的 去融融洽的话，你很难去操作的，可以告诉你啊，记住了啊，这是今天晚上着重讲的东西啊。第二个， shift 加 啊， shift 加我们的中间移动命令，因为我们要移动他吗？有的时候我们要左右上下移动，是不是你 shift， 然后按照鼠标的中间，你看上下左右， 看到没有？好，这就记住了，每个命令我给你们操作一遍啊。第三个命令是我们按住我们的 ctrl 加 m 一移除，我们选多选的面，举个例子啊同学们， 有的时候呢，我们选面的时候呢，肯定肯定选多了吗？比如我选面，我举个例子，我选了这么多面，我选多了，对不对？我选多了这么多面，对不对？那我选多了以后，但是呢，我这个面是不要的，那我按住 ctrl 的，然后按住鼠标的左键，再点一下，点一下它，它就没有了， 还没有，就是你看你点一下他，点一下他，点一下他，类似于我们叫三啊，就是取消我们的这种不需要的面。记住了啊，这里给大家先操作一遍啊，一点点来，然后呢，这里呢啊， 就是也是放大缩小啊，其实这呃一样的，大家看，你看，看清楚啊，来，按住 ctrl 的 看没有，中间放大缩小，看没有看见没有，看见了吗？就你放大缩小啊，看见没有 看清楚啊，这个放大缩小自己下了课以后啊，等下去练习一下，要熟练一下这些地方啊。然后呢，艾特加 m 一是测量的，因为我们有时候要测量吗？有时候要测量啊，比如说你看清楚啊，测量，你看按照他 看没有，看见没有，你就能测量这个距离，看到没有，看到没有，各位，看见没有，是不是测量 基本的命令，要知道啊，好，还一个是还一个是什么命令呢？我们先把基本的命令讲完，还一个就是 ad 加 m r 局部放大。举个例子 啊，大家看你测量完以后，这个地方不是显示一个尺寸吗？那我不想要这个尺寸怎么办呢？按住你鼠标，按住你键盘的最左上角那个键啊，键盘最少就要讲那个 e s c。 啊， 我们键盘的最左下角不是一个这个秘密吗？ esc， 记住了啊，这叫退出。退出去吗？记住了啊，让我按一下，看清楚没有了，退出去，明白没有？然后我们局部放大 艾特按住我们中间，你看看见没有？哎，我就放在这一点点，就是我，我看局部的地方吗？看局部的看没有？那么搞，搞完以后我想看全部的呢，这里有个叉，看见了没有？ 看见没有？各位，这里个叉啊，这里个叉看见没有？点一下这个叉叉他就回来了，明白没有？明白？同学，来给老师敲个八啊，给老师敲个八，这是我们讲解的第一章节里面给大家讲解的鼠，就是第一章节里面讲解的叫鼠标的用法。 如果你的鼠标跟键盘的组合键，这是我们必须要学习的理解吗？ 你也同意来跟我敲吧，那我保存一下啊。
199盈安冲压模具设计
