呃，大家好，今天咱们给大家讲解一下窗口调试软件与这个 p l c 它的一个通讯 啊。假设咱们 poc 他是一个那个从账，然后咱们这个调窗口调试助手作为一个主账，比如说在这给他发一啊，发一串豹纹，看他这个那个接收区有没有响应。首先咱们先看他这个硬劲接线 啊，咱们这是一个台式电脑或者笔记本电脑都可以，咱们需要用到的硬件是这个 usb 转四八五的一个窗口的一个转换器， 然后他这个 a 连到 a 是那个 r s 四八五他的一个正，然后 b 是这个 r 四八五的一个负啊，对应这个 p r c， 他的一个输入，这个是他这个创啊，他是 这是他这个四八五的一个九正创口。然后大家如果需要啊，这块他的信号吧，也可以扩张他的一个创口，扩张一个通讯卡通讯口， 这个就是 pot 领口啊，对应他那个正桑正八负与这的对应的桑是连这个的 aa 端， 连这的 a 端，八八针是连这的 b 端啊，这是咱们标准的 p l c。 西门子 p l c 他这个四八五的一个通讯口，通讯线三正八负，连这的 a a， 这啊 ab 啊，这是它的一个硬件接线啊，接下来咱们看它的一个软件的一个组态，首先咱们看对 p r c 进行一个呃，程序啊，它从这样的一个 逻辑组态啊，接下来咱们打开两百 smart plc 的它的组态软件， 呃，咱们对齐那个它的一个 p l c 从账的一个逻辑组态，咱们在右下角呃，左下角，在这找见一个库，里头有一个 r t u slave， 这是它的从账的一个算法块儿，咱们直接调用它的这个程序啊算法块儿就可以了， 在这选择那个 mode bus in it， 这个是它的一个端口的一个初始化， 咱们在这给大家进行一个设置。然后第二个是这个它的一个从账的一个设置啊， e n 端，咱们连到那个它的一个 s m 零点一，然 那启动的时候对端口进行一个设置， s m 零点一 mod 是它的一个，呃，它那个通讯协议，它默认的两百 spart， 默认的是那个 p p i 通讯啊，设置成一的话是那个 mode box 通讯。设，设置成零的话，是那个 p p i 通讯 a d d r 是那个从账地址，比如说咱们给它从账地址设置成一个二，也就是 p l c， 它的一个地址是二，报的是它的一个波特率，咱们一般设是一个九千六，九千六 b p s 呃，这个 parity 是一个教宴，零是那个无教宴，一是鸡教宴，二是偶教宴，咱们给它设置成一个无教宴。 pot， 咱们用的是它自带的一个端口，也就是 pot 零口，如果你在信号榜啊添加一个，加装一个那个通讯口的话，那就是这个 pot 就是一，咱们利用它自带的一个端口，咱们给它选择零 delay， 咱们一帮选择零 啊，最大的 i q， 它的一个，呃，读取啊，咱们是，它是一个二五六， 因为是零到三十二个啊，每个有那个八个，也就是二，最大是二百五十六。最大的 i ai 是默认的是那个五十六， 因为它只能扩张六个那个 ai 卡件，每个 ai 卡件读八个模拟量输入， 这是四十八个，然后他还可以扩张，本身可以扩张一个，那个信号榜一啊一个，另外他还有预留的一啊，一些 ai 卡，他最大可以读啊，有五十六个 ai 的一个输入 最大保持寄存器，也就是微曲，咱们让他读取一百个，这个可以设置，然后这块是保持寄存器的一个起始地址，他这个是一个指针，咱们选择啊，他这个起始起始的一个字节，比如说咱们给他选择 vb 一百， 然后它的王者位，咱们以 m 零点零 它的错误位，比如说咱们给它选择 m b 幺零 啊，这就是它的一个对 p l c 端口的一个初始化，在这选择啊，这块就是它的一个呃，程序子程序的一个读取，这一块咱们选择 s m 零点零，让它每一个扫描周期进行一个，对它进行一个读取。 always on s m 零点零，这个是 down， 咱们在这儿选择 m 零点一，然后 error， 咱们选择 m b 二零， 这个程序咱们组跳好。还有一个关键的一步，就是在这个程序块，咱们右键给他这个库存存储去分配这个分配这个地址， 咱们给他建议地址，点这个建议地址，他是 vb 零到 v 啊， b 七八零，这个跟咱们那个比较重复了，咱们在这给他重新选择一下，比如说 vb 五百，从 vb 五百开始读取确定， 然后咱们编译一下 啊，编译没有错误，零个错误。然后咱们把这个程序下载到咱们的 p l c 当中啊，咱们已经把这个 电脑已经跟那个 prc 已经通过网线进行一个连接啊，也就是以太网通讯，咱们点下载 啊，在这儿查找一下，查找一下 cpu 啊，咱们没上电，咱们给他上一下电啊 啊， prc 上电，咱们再查找一下 cpu 啊，找到这是咱们的 p l c 的他的 ip 地址，咱们给他选择，咱们点确定，然后把这个程序下载到咱们 p l c 当中啊，下载完成，下载完成。接下来咱们啊那个设置他的那个创口，咱们用唐老鸭这个创口调试助手， 咱们给大家发一个豹纹，比如说咱们这个刚才咱们设的那个，他这个设备地址是零二，是不是零二？ 咱们之前给大家讲过这个豹纹，比如说这个是他的一个设备地址，设备地址。然后接下来是咱们比如他的一个功能码，咱们比如说读取他的微区，也就是保持寄存器，也就是铃桑对应的一个铃桑功能码， 起始地址啊，接下来就是一个他的一个起始地址，零零啊两个字节，接下来是读取他的一个个数，比如说咱们读取他那个两个寄存器，两个寄存器也就是四个字节， 在这选择零二，然后根据这个咱们来啊教验他的一个 c r c 教验，在这直接点教验，然后低字节在前确定， 然后咱们打开一下他的窗口，大家注意咱们这个端口，端口的一个选择，咱们在设备管理器进行一个查看，点计算器点管理， 然后在这有一个设备管理器，在这选择一个端口，它这你看 us s b 创口 c h 三四零，这个就是咱们那个 usb 转四八五的一个转换器，它利用的是 com 三口，这个 com 口一定要选对， 咱们是 com 三口，在这选择 com 三口波特率九千六八个数据位，无叫宴一个停止位，咱们打开窗口 啊，接下来咱们发送一下他这个豹纹啊，看这个接受区能不能正确的一个反馈或一个数据来，然后点发送 啊， p l c 还没有启动，咱们把 p l c 启动一下，点这个启动， 是咱们再给他发这个豹纹，你看刚才没启动的时候，他这块接收是没有接收的，是不是？然， 然后接下来咱们再给他手动发送一下呀，他这个反馈啊，这就是 mode bus 他的一个请求响应，这是咱们 prc 对咱们这个创口调试助手的一个响应。接下来咱们分析啊，他这个响应，他的一个 豹纹零二代表他的一个设备地址，零三代表他的功能码，零四代表他的一个字节的一个个数。读取了四个字节， 刚才咱们是这块是两个计存器，也就是四个字节，这是第一个字节，第二个字节，第三个字节，这个字节就是 vb 一百的一个数据 啊，咱们给他强制一下这个 vb 一百的数据，咱们再给他发送一下，看他这个数啊，他的一个响应，咱们打开他这个状态图标， 图标 这是 v b 一百， 然后比如说咱们给给这个值，给他附上一个十十就是零 a， 然后给他写入一下，然后咱们再给他读取一下，发送 啊，咱们在这来个一个征换行，重新给他发送一下手动发送。大家分析这个豹纹零二，设备地址，零三是他的一个功能码，零四是读取的一个呃字解个数，零 a 就是刚才咱们修改的微 v b 一百的一个数据，零 a， 比如说咱们再给它修改一个那个幺，呃， v b 幺零幺，它的一个数据， 比如说 v b 幺零幺，它这个数据，咱们比如说给它写个十五，十五就是零 f， 给它写入一下，咱们再给它发送一下这个豹纹 啊，大家注意看第二个字节是不是变成零 f 了，这就是咱们利用创口调试助手可以调试咱们啊，咱们 p l c， 它的一个 mode bus 的一个程序啊，这是咱们 p l c， 可以啊，刚才咱们设置的是一个设置的这个组，它的这个 程序是一个那个从账的一个程序，如果设置主账程序的话，咱们下几个给大家讲解。是利用这个 modebus rtu master 啊，今天咱们就讲到这里，喜欢的朋友点赞加关注，感谢你的观看！

我们经常会看到波特律基偶教练，这些是什么意思呢？我们大概来分析一下。首先呢我们来了解一下数据的传送方式啊， 假如我们触摸屏给一个数据，那是无给谁呢？给我们的变频器，对吧？那这个数据是怎么传给变频器的啊？我们通过四八五的通信传过去，那他是如何传的呢？首先你这个数据啊，他会自动转成一串二进指数， 我们的数据传送传的就是这些，按个禁止数，一个一个位去传送。所以呢，我们的数据长度，你这一串数据的长度是七个位还是八个位啊？ 可以去选择。哎，你使用的是七个位还是八个位啊？我们用八位数据用的比较多，我们一般会选 个八位数据，一二三四五六七八，对吧？八个位，那这场数据呢？是怎么传的，对吧？他是一个一个传啊，把你这个传，再传这个，再传这个，再传这个，一个一个传过去的啊，一个一个传过去， 那从低位到高位啊，去传的啊，从低位到高位，所以我们这个一这边的一啊，会先先传送啊，然后再传送这个，对吧？然后再传送这个，再传这个， 以此类推，一路传过去。哎，我们的数据就这么多啊，就是我们的二十五，那旁边还有这些，这些是什么意思啊？我们还有一个起始位，你传数据的时候我来一个起始，对吧？然后呢还有一个叫燕位啊， 还有个结束位啊，当我们还没有传数据的时候，我们的起始位是一的啊，当你一旦把这串数据发过去，哎，我们的起始位就会变成零啊，对方接收到这个零的位，他就知道你已经传过来一串数据了， 然后后面呢？接着就是我们的这个数据，对吧？哎，把这个数据一起传过去，然后还有一个叫燕位啊，我们的 go 叫燕啊，经常会看到这个 go 叫燕，就是你这项数据 e 的个数是基数还是偶数啊？这个 g o 交下，这个位呢？到底是零还是一？它会自动计算的啊？自动会计算，不用去管它，我们这些理解一下就行了啊，因为大部分 不用去管他，唱出里面去设置就行了。停止位啊，就是数据的结束位啊，一个位或者两个位，哎，我们后面你数据发完了，对吧？你得告诉他，我发完了，用什么去告诉啊？用你的结束位去告诉啊，一般我们是选择一个位， 有一个位，两个位可选择，那这就是一串数据的发送，当你发送的速度啊，怎么去表示呢？波特率 数据传送的速率就是你的发送的快和慢，对吧？每秒钟传送的二进入数的位数啊，你每秒钟到底可以传多少个位啊？是这个每秒钟传二进入数的啊，位数我们常用的啊，有九 六零零一九二零零，就是说每秒钟九千六百个位，或者说每秒钟一万九千两百个位，当然还有更高的啊，还有很多， 哎，这些大概都理解了，对吧？哎，还有一个账号在通信的时候经常会设置一个账号，一般是指从账的地址，比如我们触摸屏， 一个触摸屏要控制很多啊，一二三四，对吧？控制很多变频器，那你可以把它设置为零零账号， 哎，零一账号，零二零三，这些就是你的账号地址，那这些呢？都是我们四八五通信中 的一些基础啊概念，大家要去理解，因为后面我们做通信的时候要经常会用的到，经常会去做一些仓促的设置，哎，让你设置一下波特率，你都不知道他什么意思，对吧？所以呢，我们要去理解啊，你不用去死记硬背，大概理解就行了。

现场仪表和 d、 c、 s。 之间四八五无线通讯工业无线数据通讯装置远程采集车间仪表信号，无线传输到 d、 c、 s。 系统，实时监测生产设备参数。 p、 l、 c。 无线通讯找达泰。

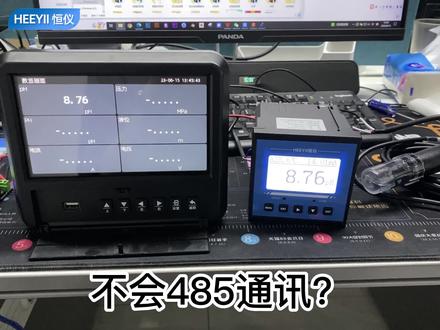

不会四八五通讯，一个实操视频告诉你通讯的几点要素。首先将 ph 控制器连接到记录仪，通过四到二十毫安信号传输数据到记录仪记录一根电脑。用四八五转接线连接， 接线一定要正确，不然怎么调也通不上。打开尚未机软件，首先要确认串口号，找到此电脑，右键点击管理，选择设备管理器，找到端口， 现在记录一根电脑连接，在 c o m 端口设置通讯参数的时候就要选择 c o m 五。 其余的波特率较验格式、数据格式、设备地址都要跟仪表上设置的参数一致。然后点击开始采样，就有数据了。 通过上位机可以看实时的变化曲线。把 p h 电机放到水里， p h 控制器、记录仪，电脑上的数据都会实时变化。记录仪本身也可以设置记录检测时间， 也可以直接插 u 盘通过记录仪本身下载数据，还可以自定义时间段下载数据。记录仪本 身也自带实质曲线、历史曲线、棒图等直观数据界面。

我们在做串口通信项目的时候，一般我们是需要提前去测试一下被连接的设备通讯功能是否正常，那如何快捷高效的去完成这个测试呢？这个时候串口调试类的软件就能派上用场了，老规矩，给我点赞收藏加关注集锦来教你真技术。 我们现在要测试这一台三零 f 叉三 u 的 moblos rtu 通信功能。首先我们得准备一个 usb drive 四八五的创口的通信线，那我们要用它的 usb 端去连接我们的电脑，我们的电脑要来作为主战，而通讯线的四八五创口端出来的 a b 线就连到 p l c 的 四八五 a d p 板上的 a b 口，那 p l c 是用来做重战。接着我们在电脑上打开串口调试入手软件，想要这个软件的下方链接有，那我们打开这个软件的 界面，接下来的就是一个重点了，首先我们要选择这个串口号，那这个串口号呢？就是我们把串口线的 usb 端插入电脑以后，电脑自动生成的 con 口，那譬如现在我们给大家演示的 电脑生成的是 c o m 七这个口，对吧？接下来我们还要在软件上设置波特率、教验位，数据位和停止位，那这几个参数呢？必须是根据我们的重担 p l c 的通讯参数来设置的，每一个都要对应上，那我们如何知道 p l c 的通讯参数呢？ 我上一个视频里面有教程哦，设置完之后一定要点击打开创口这个按钮，那最后我们来测试一下通信是否成功吧。在下面的发送框里面，我们去写一段 mobas 的豹纹零幺零三零零零零零零零二。这一段豹纹的意思呢，是从一号 重站里头，也就是我们的 plc 读取从零零零零地址开始的两个计存器的值，也就是低龄和低一这两个计存器的值，点击发送给 plc， 最后我们会在这个接收数据的显示框里面去收到一串 从 p o c 返回来的豹纹，零幺零三零四一二三四五六七八八幺零七。那不会 move fast 豹纹的朋友先不要着急，这里我们重点来看一下图中被圈中的数字， 一二三四和五六七八。那其实这个就是我们想要读取的 p l c 里面的低零和低一的计算器的值。我们先切换一下 p l c 的软件，监控一下现在目前这台 p l c 里头的低零和低一的值。 哎，我们发现确实就是一二三四和五六七八。由此证明主战读取数据成功，重战 poc 的报文接收和发送的功能也是没有问题的。以上就是用串口调试软件去做通信测试的方法，有哪里看不懂的吗？评论区告诉我吧。

哈喽，大家好，今天啊，三十秒给大家讲解一下什么是二 s 四八五信号输出。为什么要用四八五信号呢？简单来说，传输距离远，然后抑制共谋干扰的能力也比较强。它的优势呢在于用这个可以组成一个二 s 四八五的网络， 采集多个传感器信号的时候可以用一条总线，非常方便，而且比较简单。但是他有缺点，就是说他不像四到二十毫安一样有一个准确的值 四百五，每一家厂家可能他的程序都不一样，所以说在一些不专业的这个 dcs 工程师或者是 prc 工程师操作的时候就会觉得是仪表有问题。好了，关注我，一起学习测控知识。

本节视频我们主要看一下啊，就是在涉及到四八五总线通信的时候 啊，比如说我们的主机采集传感器，或者是您的主机和我们的设备通信，或者我们的主机和您的设备四八五通信，或跟别的设备四八五通信 啊，出现了啊，没反应啊，数据不对或者是控制不到啊等任何的就是你想象的，你想要的功能没有实现，通过四八五实现的一些功能没有实现啊，怎么去找问题啊？因为我们的经验呢，就是说客户呢， 嗯，他只说有问题，然后呢？但是有问题你不去找，你要怎么去找？要知道怎么找的话，那可能一两分钟就解决问题了， 不然永远都解决不了问题。那么这个视频呢，我们就讲一下，很简单啊，怎么去看总线的数据啊？比如说啊，比如说我们这个就拿这个作比喻，我们的主机 啊，这也可能是你的主机啊，反正就是四八五，我们要采集一个传感器啊，啊，采集一个传感器，但是呢，没有采集到，或者采集的数据不对啊，反正就有问题啊， 怎么去知道是哪边的问题？因为他是两个设备吗？只要是大于等于两个设备，他就是系统级别的问题了啊，他问题可能出在主机上，也有可能出在这个上面啊，另外一个上面，你有多个的话，可能出在另外一个上面，那么怎么知道呢？只要看到 这个总线的数据啊，我们就只定位到了问题在哪边，只要定位到了问题在哪个上面，这个问题基本上就能解决了。如果你不看数据，你都不知道是哪个设备出的问题，你永远解决不了问题， 那么呢，这里面呢，就是怎么去弄呢？这个简单啊，但是主要就是讲这个，很多客户不清楚，我说我们说看一下总监数据，他不知道怎么看啊，我们来给大家看一下实际操作一下啊，比如这个上面这个线啊，是不动的啊，本来你接了这个接好的线 啊，你认为接好的线，那就别动，不要拆掉啊，在这个基础上啊，一定要断电啊。啊，首先要断电啊，设备要断电，主机要断电，然后这边的设备也要断电啊， 断电之后呢？然后呢我们看一下啊，主要讲这个啊，大家不知道怎么去接上去， 这个不知道怎么接上去。就是一个 usb 转四八五吗？您得有一个啊，没有，可以先采购一个什么的。买一个从哪？因为你要做这些事情吗？ 趁手的工具要有吗？然后 ab 啊，最好就是这种的啊，别要那种 db 九转来转去的，到时候因为那个工具都不行，问题越来越多。这个 usb 转转四八五吗？专专用的 usb 转四八五，别那种 db 九转来转去的。 呃，不好使，然后就 a b 嘛，你看 a 是这个 a 是 a 是红色 吗？ a 是红色啊， a 是红色，然后你就接到这里啊， a 接 a， b 接 b 吗？ 在原有的上面不动啊，原有的那个不动啊，那个线不要拆了，再把它并上去，不管你以什么方式并啊，反正就是把并到这条总线上去就行了，你可以拧到那边，拧到哪头都行。嗯，再把它并上去， 哎，刚才是不是不清楚了，反正就这样，你看 a b 吗？这两根线还在并上去拧上。 好啊，不管你是不管你设备是什么啊，不用管你设备是什么，反正只要是 知道哪条线这条线有问题，四八五线出现了重新问题，就并到这两条线上，你哪怕把这这两条线剪开再重新并都行，把它拨开都行。 然后这样啊，然后就把这个 usb 转四八五插到电脑上，插电脑上之后呢，然后我们就把设备啊，正常在供电，把所有的设备正常运行起来啊，正常运行起来，正常供电啊， 然后我们看一下啊，怎么去看数据，然后这个视频呢？有点长了，就是说， 嗯，多说一点，说的细一点呢，就是我们要什么数据，就是您自己看到数据，可能很多客户他就把问题解决了，他只是说不知道怎么看啊，不知道怎么接线，然后他就一直有问题，一直就在那扛着了，那没办法了， 那解决不了了。然后呢？你知道怎么接线了，就能看到数据，看到数据，数据无非就那么几种情况，一、没有数据，没有数据，那肯定就是主机啊，不，主机就是主动发数据的那一方 出了问题，不管你是通过软件主动啊，发个指令让他转发过来的，还是他自己轮寻的。如果这个四八五口就没出来数据啊，当然是在你接线没问题的基础上，如果说啊接线没问题的基础上，他没有数据，没有数据就肯定这主机哪有问题吗？你的操作，你的设置 啊，肯定是有问题的，嗯，设备出问题的几率很小啊，很小啊，如果是有数据，正常的数据，然后呢？这个设备没有回复，那就是这个 设备有问题，要么就是你这个数据他是有问题的，就是比如波特率啊，或者是他的计存器啊，或者他的格式啊，就不对，可以再核实一遍，核实一遍， 如果那个对，然后他没回复，那个也不太应该，肯定就是肯定是有数据上有问题啊。啊？这样呢，你比如说，呃，也有可能呢，就是说这说话都正常，但是就显示，比如温湿路显示就不对， 那收化正常，只能说呢数据正常，但数据的内容对应的对不对？比如说计算器你就填错了， 你采集温度，采集的是湿度，或者是采集的是别的，他回了数据，他回的不是温湿度，那你显示肯定不对啊，这个从数据上一眼就能看出来啊，就能看出来，然后对一下相关的技术协议其实就可以了。 我们看一下啊，怎么去看这个数据？这个插到电脑上啊？插到电脑上起机插电脑起机，我们来看一下。 那我们来看一下啊。怎么看打印信息啊？就是您的 usb 转四八五呢啊，如果您是自己的经常用的呢，那就不说了，就肯定能直接用啊，然后如果是新的呢，你可能也需要装下驱动啊，这我们怎么看呢？就是我的电脑啊，电脑，我的电脑点右键管理 点管理，然后设备管理器啊设备管理器，这有个端口 com 啊 啊，看这，我们这是 com 十七啊，这里面能看见啊，虚拟的是 com 多少？然后这里面如果没有的话呢？说明你没插好 usb 转 usb 啊口啊，没有插好可以插拔一下重新啊，或者是呢驱动没有装啊？没有这个，这个得有这个啊，然后呢我们就打开一个创口条的工具，如果这个创口条的工具您没有的话呢，可以跟我们技术要一下啊，我们这都有，都能提供。 然后双击打开之后呢，我们看一下啊，一般呢我们就是 放大点，一般呢我们就是这个 hax 啊，十六进制显示啊，因为一般都是十六进制的，然后这 com 口选对了啊， 科目十七打开我们就可以啊，这个地方就会出数据了啊，看见没有？然后这个这个地方的数 据，我们这个现在呢是一个采集啊，传感器啊，我们模拟呢，就是你比如说这个零一零四，零三，零零零二，零零零一，这个就是采集的一个码啊，你看后面的回复， 后面没有回复，说明这个呢传感器我们是没接的，他没回复啊，因为他是没回复， 然后这个后面这个零一零三的这个呢？你看这就回了，零一零三零二，这个是接了的啊，我是录了给他正常回复，所以这都是正常的，那么这个没接呢，就没回复，不正常，而且这个指令也是正常的， 地址是零四的啊，这个就像我们啊，我们可能这个是自轮巡的时候，然后我们我们可能会遇到的，就是说本来是通过软件发指令啊，那你就在打， 打开你那个软件，正常去操作控啊，打开你正常运行的一些软件去正常操作，然后同时看这个数据啊，同时看这个数据， 也许你您自己看到这个数据，哎，你就知道是哪哪有问题了，那一改啊，就改好了，如果您看不见数据的情况下，你都不知道是哪的问题，那肯定解决不了问题，有的时候认定的 是，一般很容易认定是别人产生了问题啊，别人的设备出了问题， 这种情况下解决起问题来就非常难，因为要经常来说，就像我们去也会用到别人的东西出问题，我们都会先找自己身上的问题，就是自己哪个地方操作的问题这种情， 因为毕竟大家都做设备的吗，设备出问题的可能性是最小的，这是最后考虑的问题啊，肯定是操作的问题。看到数据呢啊，问题就出来了啊，不管这里有没有打印数据啊，都可以跟我们分享一下，大家一起来看看啊，问题出在哪 啊，这样的话有数据就更容易指定问题在哪，然后可能很快就解决了。那么这个通过打印查看四八五总监的数据的方式来找问题呢啊，就是其实很简单， 再重复一遍哈，就是再重复一遍，就是那条总线有问题了，数据上通信有问题，你就把它 usb 转四八五啊， ajabjb， 并到那总线上，插到电脑上，打开创口条的工具看一下数据，在你正常运行的时候，再去通 是监控这个总键的数据，就能知道问题出在哪，然后问题就很快就能解决了。嗯，这个呢就讲到这里。
