sw工程图如何断开连接到父零件
大家好，现在我讲解一下装配器如何断开零件的链接。 首先呢选择一个需要断开的零件，这个有什么用呢？就是说一些标准件不让他在外部有一些链接，这样的话可以节约空间。 选择右键，选择识字虚拟，这样的话它和外部的零件就断开链接了。我这里边有先把它同键保存一下， 打开文件夹里边的这个左侧板， 它是可以删除的， 也就是说这一个和咱这个零件是没有链接的，其他的零件右侧板他是不可以删除的，咱可以试一下 删除不了，这样的话在这里找到右侧板，选择右键，选择虚拟， 他就可以删除了。你学会了吗？学会的老铁给个双击支持一下，下个视频继续为您分享，谢谢。
粉丝3238获赞7632
相关视频
03:14查看AI文稿AI文稿大家好，欢迎大家来到机械大师之家，今天我为大家讲述一个在 storex 零工程图中，然后 模型不显示的一个情况的一个解决办法。然后首先我们还是按照正常图形新建一个零件，然后做出他的工程图， 我们在前视镜的面上我们随便做一个特征，这个就比较简单，我就不 去过多的讲述他，比如说这个地方给个五十，然后特征拉伸啊，单击确定，然后我们再做两个孔的上面，比如说我做一个成都孔， m 五打两个孔类型， 现在这孔给关掉。好位置，我们随便打两个孔。好，大家确定，然后零件做好了，然后把这个模型给保存一下，比如说保存到桌面，名字就叫机械大师支架。 好，我再通过这个来做一个，做一个工程图， 选择工程图模板，我选择一个 a 四，很像吧。好，我们把模型倒进来， 给他做一个简单的一个尺寸标注啊，就变一个尺寸吧，其他的我们再提前不标，然后我们把它保存一下好，还是保存到桌面，然后单据确定好，我们把这个关掉，把这个关掉 后，有些时候大家可能看到就是会出现一个什么情况呢？比如说我们在无意中把个名字改了，或者移动的位置，然后看一下就会出现工程图不显示，比如说我改成一好， 好，我现在在这个模式下，我把这个给打开，我看一下， 哎，你看一下，现在就出现这种情况，我就找不到我的图纸，然后出现这个阴影情况，那这种我们怎么解决呢？然后首先我们把这个关掉，不保存， 然后在文件里面选择打开，一定要在软件打开的模式下选择好，我们选择这个图纸，然后大家可以看一下，在这个地方有一个参考，我们需要把这个参考点开，点开然后大家知道我刚才是把机械大师家这个零件给他改了，但是速度 他是通过零件的名称进行下链接的，但是我把他名字改了，他就链接不上了，这个时候我要想把它链接上怎么办呢？大家记得刚才我把它改成一了，然后这个这个地方我们还是把它改一下，比如说我把它改回一好， 大家可以看一下，现在出现绿色已显示，说明这个连机械大师之家这个工程图和一这个零件图现在已经处于连接上的状态了，然后点击确定，然后直接打开，大家可以看一下，现在就能把它打开了。 然后这就是我们在无意中操作，使我们的工程图与零件图丢失链接，然后如果如我们如何更改这个链接的一个方式，然后今天的课程就到这，谢谢大家。
81机械大师之家
06:18查看AI文稿AI文稿大家好，我是西风，今天给大家录制一个我们 solox 里面关于镜像零件的一个实战技巧，就是有一个学员他问我说我们这一个 solox 里面他这一个零件，比如说我这里做了一个视力镜像之后， 比如说我们这里镜像之后，他变成了这样，对不对？他如果说想在镜像键上添加一个特征，但是呢他又不想在他的原文件上出现这一个特征，怎么操作才能完成这样一个效果呢？这里呢给大家演示一下，就是我们断开这一个镜像和 原文件之间的一个关联关系。好，我们这样给大家做一个演示，比如说我们在我们先找到他的镜像面，然后我们点击我们的镜像，镜像之后我们首先要选择我们需要镜像的零件，对不对？然后大家看到这里 一个向右的箭头，我们点击一下，然后大家看到镜像这一个并不是我们需要的一个特征，对不对？不需要，我们不是一个我们需要的镜像键，那么我们点击这里的生成相反的版本，大家可以看一下，是不是两个就是相反的一个版本啊， 对不对？也就是说相反的一个镜像镜。然后呢如果说普通的学员的话，普通的普通的 slox 学员的话，他会这样直接点击确定 他这一个有一个什么缺点呢？你比如说我们这里我们编辑这一个零件，编辑他，比如说我们把这里的拉伸切除这一个圆孔给他压缩掉，也说他没有了，对不对？ 好？我们点击保存他，哎，我们发现他的镜像键也没有了，对不对？他就实现了一个关联关系，如果说我们不想要这一个关联关系，怎么操作呢？我们 可以这样，我们编辑我们的零部件，编辑我们的镜像零部件，然后我们向右，对不对？刚才我们是不是这样操作的？ 然后大家要记住我们这里是不是还有向右的箭头？我们还可以接着选，接着选的话这里没有，那么我们就重新操作，比如说我们将它删掉，好，我们重新进项一下，点击我们的右式积水面，然后我们要进项零部件，选择他，然后 是不是生成一个相反的版本啊？这里呢我们接着向右，大家看到这里呢会生成一个新的文件，什么意思呢？就是说我们这一个镜像的件生成一个全新的零件， 然后我们是怎么命名呢？比如说有添加前缀，添加后缀还有自定义，那如果说我们选自定义，比如说我们这里改成现在是 a 零件，我们改成 b 零件，你别说 b 零件。 好，然后我们看到是不是还有一个向右的箭头？向右的箭头我们看到这里有一个链接，断开与原有零件的链接，什么意思啊？我们将它勾选上，就是断开与他这一个零件的一个关联关系。好，我们点击确定保存所有。 好，这样的话我们这样看的话是不是长得一模一样？但是我们这里比如说我们编辑这一个，大家看到他的名字是不是就变成我们刚才命名的臂灵剑，同时我们的文件夹里面也会出现这样一个臂灵剑， 对不对？好，那么我们将 b 零键编辑一下，比如说我们在它上面添加一个特征，看一下他的原零件会不会发生变化，比如说我们给他切除一个 特征了， 好保存这一个零件，大家会发现一个什么情况？就是我们修改了镜像键，他和我们的原零件不会产生一个关联关系。你包括比如说我们在原零件上再给大家测试一遍，在上面进行一个圆孔的一个操作，比如说我们将它哎也是一个拉伸切除 保存，你会发现什么情况？这一个 a 零键和 b 零键虽然是定向关系，但是他的细微的差别还是有的，对不对？没有一个关联关系 好，这样的话我们其实也可以单独打开它，对不对？单独保存都可以。好，这就是我们镜像里面来断开这一个镜像键和非镜像键之间的一个关联关系，希望大家呢如果说在你的设计过程中需要这一个 功能，那么你就可以去合理的利用他。好更多的三六十大技巧，欢迎大家关注我，关注西风 好，今天这一个技巧就给大家分享到这里，在这里呢给大家推荐一个专业的 solox 自学网站，大家打开我们的百度可以搜索我们的西风博客四个字，大家可以看一下西风博客这四个字，然后我们看到排名第一个就是我们的专业一个自学网站， 大家可以进来，进来之后我们看到这一个新风博客，专业 solox 咨询网站，他有这一个经验技巧，大家可以看到有一个通用技巧，视频技巧，学习手册等等，然后还有我们的 solox 练习题以及我们的软件下载，我们可以看一下我们的软件下载部分，比如说我们打开它 软件下载里面呢几乎给大家收集了我们作为设计需要用到的一些软件，比如说我们奥克斯办公软件，我们的 cd 软件，我们的大家可以看一下卡萨软件， solox 软件，大家可以获取 solos 各个版本的一个 软件的一个下载包，还有开幕软件， ug 软件，普洱一软件等等这一个咨询网站呢，都给大家提供了这一个设计的软件的一个需求。然后呢就是我们的教程下载，这里呢给大家汇集了我们的 solos 教程， solos 教程比如说我们这里的十天学会， solos 钣金视频教程，然后还有我们的 solos 十天学会这一个教程， 还有我们的零基础教程等等，都是我们西风老师非常不错的一个原创的一个视频教程。然后我们经验技巧里面我们可以看一下，打开经验技巧，我们可以看到关于我们这个 solox 里面的一些设置，一些使用的技巧等等，都是我们工作中会遇到的一个问题的一个解答，还有一些我们技巧的一个实战的一个分享，大家可以去看一下一个专业的 solo 咨询网站，然后还有我们的 solok 练习题，我们看一下 学习萨洛克呢学习一个软件，大家知道教程是一部分，更重要的是我们要去做练习，如果说你光看教程不做练习的话，是不能够掌握这个软件的，这里呢给大家提供了我们的斯洛克斯需要练习的一些模型，大家可以看一下每一个模型呢，大家可以看一下，打开一下，他会有这一个剑魔的这一个步骤， 一二三四五等等这一个步骤，然后还有一个我们练习题的一百题，大家可以看一下，一百题呢，他包括了我们的草图练习题，比如说我们看一下第八个草图练习题，然后他会有一个视频的讲解，然后还有我们的建模练习题，然后我们的钣金练习题、焊接练习题、装配练习题、跟踪图等等，这些练习题供大家去学习和使用。 好，这里呢就给大家推荐这一个西风博客，大家可以去百度搜一下西风博客这四个字，专业的三六四咨询网站。
03:59查看AI文稿AI文稿我们看这个零件啊，这个位置只有四个码，那如果说单纯这一点点，我做个跑式图的话呢，又又有点浪费啊，那我如果说不想要这个跑式图，我就想看到这个码怎么去做啊？那你可以先把这个式图改个影的显示方式， 好显示到这里，那这个时候我们怎么去做呢？可以点击这个断开的跑式图啊，他这个时候你自动就会变成这个样条曲线啊，觉得这个位置他其实挡到的，那你可以在这里绘制 好会一个圈圈啊，然后这个位置有个深度，深度一个深度参考一个。这个十毫米是什么意思啊？我们预览一下啊。那现在的话是预览十毫米，他是可以还是还是看不到啊？ 十毫米是从哪里下去？十毫米我们转到这个这边啊，是从这个位置，是从这个面的最高面啊，这个面的最高面，如果说这个上面还有一个，还有一个，这个画了一个圆， 对吧？那么这个试图是怎么摆的？这个试图是这个样子摆啊，那个深度十毫米是从哪里下去了？是从这个面开始往下十毫米最高面 啊，如果没有这个圆呢？他就是从这个面开始下去了，那我们下去十毫米之后，他不一定能看到这个东西，我们可以看一眼，点击这个面啊，点击一个跑石头啊，然后出一个副石，我们看 辅食啊，他就是看到一个这样的效果，看到没有？还没有到位啊，对吧？这个时候 怎么做呢？我们可以用到一个参考啊，点击这个验点取件，点击这个断开的跑石头啊，这个时候你不需要十毫米，你可以参考，参考什么位置呢？我们参考一个这个高度，我们参考的这个位置， 好确定好，那这个时候就看到了，对吧？我点刚才点的参考的这个位置是什么意思了？就是跑车的时候深度就跑到哪里了，就刚才点那条线，是不是这条线，那就跑到这条线啊，就跑到这里， 那你现在在看的时候大家看一下啊，对吧？就能看到这个东西的，好，就可以看到这里，然后这边上的话是我临时 是把它打破的，叫断开的跑式图啊，临时给他打破的，那你现在的话就可以对他进行一个标注， 对吧？就能看到这个，哎，这个很明显啊，这里有四个铆钉，你不做跑石头的话呢，你就看不到这里边还有两个吧？ 啊？这是一个这个断开的跑式图啊，他主要用在什么地方？ 就是我们可能说需要这个断开一点点，但是又不不愿去做一个这个跑试图，那我们可以在这里临时画一个东西，把它临时打断啊，创建跑试图，这个局部的跑试图啊，也是一样有两种方法。第一种的话就是你先点击这个 断开的跑车图啊，那这个时候会自动给你提整一个样条曲线，比如说在这里啊，你可以画一下， 然后这是十毫米啊，这十毫米能抛掉啊。那么第二种方式的话，你可以在这个位置呢画这个草图， 比如这个画个草图啊，那点击一下这个草图，点击断开的跑车图啊，十毫米，确定 啊？一样，对吧？就就没有像这个这个这么感觉，这个给人这个样条曲线也横不平竖不直的，一看就是断开的啊？ 那你搞成这个画这种图的话，他很容易改，给人感觉什么呢？这应该是一个防孔啊，所以我们正常的话是用这个样条曲线。

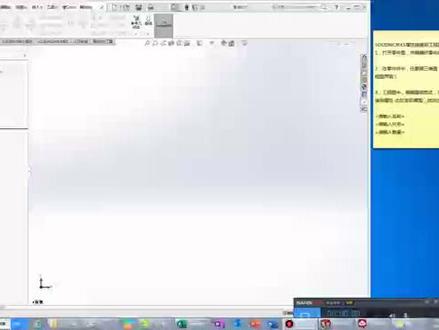

05:21查看AI文稿AI文稿呃，这里主要讲 sorrywalks 中属性是如何链接到工程图的。首先第一步，打开零件图，并编辑好一个零件的属性名称， 打开工程图，然后点击文件属性，然后输入那个属性名称，我们要有代号名称，然后数量， 数量，数量之后是一个材料，材料我们就选择一个链接的，嗯，材料切定之后，然后这里给一个 显示数字给他吧，我们就选择请输入名称吧。已提醒，我们 也可以，你你也可以写一二三四五六，这些都是没问题的。 请输入名称，请输入，输入大数量，嗯，然后确认 要保存一下，要先保存，然后进入工程图界面。 好，错了，还要任意建一个三围图 啊。进入工程图界面啊，将试图拉到一个 这个工程图里面，你看他就显示了，我自己先把它删掉， 嗯，先把它删掉，然后我们操作一遍，首先添加数，添加注视，然后选择一个链接到属性，然后选择此处发现的模型， 然后选择属性的名称。 鼠标有点散了啊，我们这里选择代号吧，现在代号你看他就选择请输入代号，就刚才我们在啊那个 属性文件里面输入的，我们把它调好位置，然后继续重复操作。嗯，链接到属性还能添加，添加一个注视。链接到属性， 然后此处发现的模型，然后一个名称确认， 嗯，重复操作。 嗯，数量 拿下来，然后 选择一个材 料 啊，然后就可以了，然后退出，然后选择一个保存箱，嗯，保存在桌面， 嗯，然后我们改一下一个零件里面的一个属性。看一下，这里看一下啊，比如说今天是二零二二年零三零幺，呃，幺六啊，干零零吧， 名称的话就我们随便输入一个吧。嗯， 说个什么随便吧。呃呃，圆，圆柱吧，圆吧。 嗯，一二三吧。啊，数量是十件吧，一个材料的话，材料我们可以从这里选一个吧。选个黄铜吧保存一下，刷新来进入这里。遗憾， 最近说明是有音链接到了，把位置调一下。 可以啊，然后我们就把它再保存为一个工程图模板吧， 然后另存为啊。选择一个工程图一个模板，然后桌面上然后保存啊，工保存啊，切， 把它删掉，把这个删掉然后再保存啊。这里就是一个完整一个工程图模板了， 也已经把所有属性就是我们要那几个属性链接好了啊，就到这里了。
26机械余工
02:06查看AI文稿AI文稿大家好，在做二维图的时候，细长的轴类零件或者其他细长类的零件都可以用断开试图 断开试图做之前需要先选中细长轴，然后选择断开试图，否则是选不了这个命令的。 选择后可以在参数选择栏选择断裂类型等参数， 这些参数后面也可以修改。断开时需要注意不要把需要标注的特征断开， 断开的长度也可以在后期修改。 欢迎大家在评论区留言，谢谢！ slight devil don't run the santa lines ally on the yard river deep rivanna coffee coming please things super definitely bronna cloud summer hard one supernova hala excited。
39通用机械SW- 04:22查看AI文稿AI文稿
大家好，我是西风，今天给大家录制一个我们 solox 里面关于镜像零件的一个实战技巧，就是有一个学员他问我说我们这一个 solox 里面他这一个零件，比如说我这里做了一个视力镜像之后， 比如说我们这里镜像之后他变成了这样，对不对？他如果说想在镜像键上添加一个特征，但是呢他又不想在他的原文件上出现这一个特征，怎么操作才能完成这样一个效果呢？这里呢给大家演示一下，就是我们断开这一个镜像和 原文件之间的一个关联关系。好，我们这样给大家做一个演示，比如说我们在我们先找到他的镜像面，然后我们点击我们的镜像，镜像之后我们首先要选择我们需要镜像的零件，对不对？然后大家看到这里 有一个向右的箭头，我们点击一下，然后大家看到镜像这一个并不是我们需要的一个特征，对不对？不需要，我们不是一个我们需要的镜像键，那么我们点击这里的生成相反的版本，大家可以看一下，是不是两个就是相反的一个版本啊， 对不对？也就是说相反的一个镜像镜。然后呢如果说普通的学员的话，普通的普通的斯里奥克斯学员的话，他会这样直接点击确定他 这一个有一个什么缺点呢？你比如说我们这里我们编辑这一个零件，编辑他，比如说我们把这里的拉伸切除这一个圆孔给他压缩掉，也说他没有了，对不对？好，我们点击保存他，哎，我们 我发现他的镜像键也没有了，对不对？他就实现了一个关联关系，如果说我们不想要这一个关联关系，怎么操作呢？我们 可以这样，我们编辑我们的零部件，编辑我们的镜像零部件，然后我们向右，对不对？刚才我们是不是这样操作的？然后大家要记住我们这里是不是还有向右的箭头？我们还可以接着选，接着选的话这里没有，那么我们就重新操作，比如说我们将他删掉， 好，我们重新镜像一下，点击我们的右视基准面，然后我们要镜像零部件选择他，然后 是不是生成一个相反的版本啊？这里呢？我们接着向右，大家看到这里呢会生成一个新的文件，什么意思呢？就是说我们这一个镜像的件生成一个全新的零件， 然后我们是怎么命名呢？比如说有添加前缀，添加后缀还有自定义，那如果说我们选自定义，比如说我们这里改成现在是 a 零件，我们改成 b 零件，你比如说 b 零件，好，然后我们看到是不是还有一个向右的箭头啊？向右的箭头，我们看到这里有一个链接，断开与原有零件的链接，什么意思啊？ 我们将它勾选上，就是断开与他这一个零件的一个关联关系。好，我们点击确定保存所有。 好，这样的话我们这样看的话是不是长得一模一样？但是我们这里比如说我们编辑这一个，大家看到他的名字是不是就变成我们刚才命名的臂灵剑，同时我们的文件夹里面也会出现这样一个臂灵剑， 对不对？好，那么我们将 b 零键编辑一下，比如说我们在它上面添加一个特征，看一下他的原零件会不会发生变化，比如说我们给他切除一个 特征了，好保存这一个零件，大家会发现一个什么情况？就是我们修改了镜像件，他和我们的原零件不会产生一个关联关系。你包括比如说我们在原零件上再给大家测试一遍，在 上面进行一个圆孔的一个操作，比如说我们将它，哎也是一个拉伸切除保存， 你会发现什么情况？这一个 a 零键和 b 零键虽然是镜像关系，但是他的细微的差别还是有的，对不对？没有一个关联关系好，这样的话我们其实也可以单独打开它，对不对？单独保存都可以。 好，这就是我们镜下里面来断开这一个镜下键和非镜下键之间的一个关联关系。希望大家呢，如果说在你的设计过程中需要这一个 功能，那么你就可以去合理的利用他。好，更多的三六十大技巧，欢迎大家关注我，关注西风好，今天这个技巧就给大家分享到这里。
02:22查看AI文稿AI文稿想学 solidworks， 别急着动手，先问问过去，网上教程一大堆，跟着画还行，一独立操作就卡壳，这坑你踩过没？三个月过去了，连个简单零件都画不利索，别人已经接单赚钱了，你还在纠结先选哪个面拉伸，这种焦虑我太懂了， 别担心，我专门做了从零开始学 solidworks 系列，不让你再走进弯路，从最基础的软件操作起步，带你一步步进阶到完整的设备建模。怕你光学不练，我还把压箱底的干货全整理出来了。 solidworks 快 捷键大全，建模逻辑解析步骤，避坑提速技巧，拆解的明明白白，再加上上万张二 d 三 d 练习图纸和常用插件，感兴趣的话看到六六六拿去尝一尝。 各位朋友大家好，我是罗安，那么今天的这期视频，我们来讲一下这一个断开的剖式图的应用。首先的话呢，可以看到我这边已经准备好了两个式图，那么假设现在画了，我去标注这一节剖开去进行对内标注， 那么如果是我们单独去用一个剖式图，我们直接这样子给它点开，点开之后我们会发现，我们会把整块板子这一节全部同这个线去给它剖开，那么有一种方法可以说，哎，我只去圈好这个部分，我想从这个部分去把它这个地方剖开，而其他地方不剖了，那么这里我们就可以去用到这一个 断开的剖视图。那么应用方式也很简单，我们点击断开的剖视图，然后呢可以看到那我们鼠标光标会出现一个样条曲线的位置，那么在这里的话呢，我们可以去进行这个对应的位置，然后的话你把这一边你要去剖开的这个位置给它圈好， 圈好之后，然后话呢我们去选择你要谱的一个深度，那如果是说这边有参考，我们可以直接点击这个圆，我们可以看一下预览，这个地方会有一条线啊，以及谱的谱的一个位置，那么呢我们也可以去通过把边线删掉，我们可以直接去输入一个对应的深度，也是一样的，可以进行对应的谱，切可以看到， 呃，我们输入十五在什么位置这里的对应的进行标注，那么如果是一十又在什么位置？在点击这个预览之后，我们可以很明显的看到啊，这根谱切线 的一个对应位置，如果是这样子梳尺寸不好改还是一样的，我们可以去选择这个圆，那么一般软件会去捕捉这个圆的圆心，然后呢我们打上勾之后，这里的话也就给我们做出了刚刚我们所讲的这种效果。 好，那或者这个也是一个断开了谱式图的应用，那么如果是大家看明白了啊，也是希望各位画的一箭三连，多多支持。好的，那么呢我们下期视频再见。
05:45查看AI文稿AI文稿啊，各位老铁大家好啊，今天主要跟大家说一下我们这个啊，张罗沃尔斯会的工程图的时候啊啊，我们肯定是会抛尺寸，那么我们今天呢，就以这个图纸为例 啊，跟大家说一下这个尺寸标标注的这个尺寸交叉的问题，那么我们可以看一下啊，就是我们标共同图的时候，有一个原则就是，嗯，尽量尺寸线不要交叉，我们说尽量不要交叉，但是呢有一些是避免不了的， 是你怎么也也做不到比较差，那都说呢，像这种情况呢，我们怎么去处理它，那我们举例子，像这个，那么呢我们把这个这个高度抛完之后，那么这个 r 零点三呢？这角这啊角呢？你这一定会跟这两条线交叉的，你怎么做也做不到不交叉，对不对？那你有有些人说，这样标，这样标，这看不清对不对？还有人说， 哼，在里边标是吧？在里边标是最烂的一种设计。说我们 标注尺寸的时候，另外一个原则就是什么呢？为了不让看图的人眼花缭乱的，让让大家看的更舒服一点呢？ 尺寸线辐射在这个我们实际的图纸啊，额外一片外圆，你看我们这个实际的图纸，就初实线是在这，对不对？我们所有的尺寸线都是围绕着这个标注，这样看着非常清， 确实是有一些人愿意喜欢把尺寸线怎么标呢啊？把它标到里边啊，这么标 就是极其我，我不科学，不好看啊，比如说我们没有这个，没有这个 这个这个，怎么他们就喜欢，哎，标在这你看呢，他也是这两个点，然后把尺寸标在这也能看清，但是这种标法是非常不可取的啊，你说啊长时间这样标呢，就是说这属于不是不是一个啊规范的画图， 虽然说你画的没有错，没有人说你错，但是你这么画图让人看着比较恶心，不好看，所以说呢，这个不愿意看你这张图，所以说我们要图标注的时候，一定要把它拉下来，拉下来全都是在外侧， 在外侧非常清晰。那么我们回到我们今天的这个主题呢，就是说我们二零点三的时候，把它拉出来之后，那么一定会这个和八和十一交叉，对吧？看来这种交叉是允许的， 没有问题的，是可以交叉的。那我们招了位时呢，包括 ocd 呢，他会有这么一个功能，是怎么能够让他呢打断啊？我们 ocd 呢，可以我们认为的把它打断， 但是呢烧了味时呢，你不可能认为的把这条线打断，你打不断，所以说他提供了另外一个功能，就是说避免就避免这种，这个这个交叉可以可以自动打断，那么我们怎么做呢？就把这个给他点上，然后呢他会左边会出现尺寸的这么一个属性，属性 这个对话框在第二个引线，这个时候呢下面会有一个折断线，折断线就是给他打断吗？然后选上之后，这时候实际上要选上这个断开折断线啊， 默认的是没选的，然后我们选一下状态直线，这个时候你们再看，就是他通过的这条线和 他设的线就已经被打断了，这样看着就非常的舒服，非常清晰啊。我这条线呢也是指向的这个零点三这个阿角，但是呢我又没有跟你八和十一呢产生直接的这个 现在这个调查，这呢就是一个非常非常好的一个绘图习惯，非常好绘图习惯。那么我们再看其他的例子啊，其他的例子我们再找找几个 举个例子。嗯，你像你像这种也是二十，这个这个这个打不了，这个这种这个这种这个这种行为工厂应该打不了吗？试一下 折断线啊，也可以也可以，你看他也可以这个地方打断了啊，这个二十也是一样的，你避免不了交叉，他一定会交叉的，对不对？除非呢？你这个你的竹幅比较宽啊，你把这个翻一百七的往下拉 啊，往下拉，这样就可以了，往下拉，但是你这个字又很大，因为这是中英文的嘛，对吧？字又很大，所以说尽量让他可以把这个往外拖，往外拖的 画了这个地方就打上了，这个交叉线就没有了，然后其他的也是一样，包括这个九十，这个九十呢，我们可以把这个给打断就可以了， 把这个打断折断线啊，点完之后你看他所有经过他的这些都被打断了，他都是不干涉的啊，这种方法呢就是比较让人看着比较舒服，同样这个一百二啊， 这个也是一样的啊，啊，这个打断了，这个 mc 打断了，所以说呢，今天我们主要说的就是我们尺寸在标注，在标注的时候养成一个工作习惯，做成这种啊，比较细腻。嗯，好了，那么本期视频就是这些，喜欢的老铁点个关注，谢谢大家。

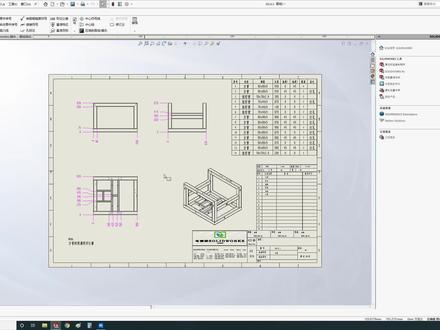

04:15查看AI文稿AI文稿大家好，今天呢我们和大家分享的是啊，在我们已经做好的一个工程图以和零件的时候呢，然后呢我们想修改他的名字，并且呢改完之后呢，我们还想让他啊自动的能啊引用我们这个工程图，就相当于 能练能有这个链接啊，不会有说找不到啊，或者一个什么缺陷的那种情况啊，那我们怎么来操作？我们来实际演演示一遍，当然有很多种方法能达到，比如说用拍杆的 go 是吧？用拍杆的 go， 还有那个 插件等等都可以。那我今天教给大家是一个懒人的方法，也是最简单的，对于一次性的零件是比较方便的，我们来看一看，首先呢我们把这个这个零件呢，他叫二零二零二点六月三号啊，我们把这个关掉， 然后呢这个也叫二零二点六点三，对吧？好，我们呢现在给他改个名字，现在呢他是正常能 看，正常能识别到这个工程图的，对吧？正常的可以识别的，那这个时候呢，我们首先给他关掉，先确认一下，对吧？是没是连接上，然后呢这个时候呢我给他改掉啊，比如这个我输了少数个二，二零二二点六点三，对吧？刚才是没有这个二，好，这是我保存一下， 保存，保存一下之后，这时候啊首先工程度肯定不对了，是吧？工程肯定找不到了，那这会我关掉，我关掉，我去打开这个工程图，我们过滤一下，那工程的杠是二零二零六零三，对吧？好，我们点开打开它， 这时候呢大家可以看到他呢这边呢就缺失了，对吧？这时候就缺失了，但是这个时候呢，大家有没有刚才看到他有弹出来一个对话框，我把这个关掉， 找到这个工程图，好，这时候他弹出个对话框，意思就是 让你找到这个二零二点六点三的这个文件，这个三 d 模型，刚才我们他跟我们把这个已经改了。改成什么了？改成二零二点六点三了，是不是？那这时候你只需要找到他刚才改呃，改过之后的名字，选中他就跟着他嘛，是吧？ 选中他点打开，这个时候他就能识别到这个零件，就能自动的给他带入进来，我们看一下是不是这个功能就没有问题了，这个呢也会自动的，看见没有也会自动的啊，找到这个土豪，土豪和之前那个土豪一样的了，对吧？也就 ok 了，那这是第一种方法，第二种呢，我们不需要说 再去找到工程图，我们直接来来就打开这个，就改完名字之后啊，改名二零二 二点六点三，之后找的还是我们自动的生成。呃，找到工程图怎么找呢？点打开啊，点打开工程图，反向就找，我找到工程图，点他，我要把这个工程图改成名字，要改成他们，对吧？下面给他跟这个工程图要链接起来，是吧？我选择这个工程图，然后点打开， 这时候他也让我们识别找到，就说这个工程图里面现在他的这个模型呢，他的名字叫二零二点六点三，但是这个东西呢，我们就该改名了，改到二零二二点六点三了，对吧？所以呢同样的也是选择他，我点打开，这样就可以了， 这手你看名字同步过来了，对吧？然后保存一下， 好，我们关掉，这时候我们再去打开， 但这个时候呢，他依然是没有没办法就说找到，因为他的工程都是名字，我们看啊，他的工程都是名字 叫二零二点六点三，和这个名字是不一样的，所以你点工程，他没办法自动的去那个啥，这时候你打开呢，他是可以的，他是可以不会说有刚才那种让你去找，因为你已经找过了，那这时候呢，如果你想让他自动的去那个啥的话，那这时候呢，你手机第一步也可以说给他另存为， 可以给他念成为，然后名字呢给他改成二零二二点六点三，可以。第二种呢就是说直接的啊，在你这一个工程图这个地方， 在这个地方你直接把名字这个时候给他改成二二零的是没有问题的，这时候你改完之后再点这个工程，他会自动的识别到了，也不会说，就像以前一样的，他又让你找不到了，对吧？缺失什么的，那这时候呢就很 ok 了。好，今天呢我们就分享到这里，感谢大家。

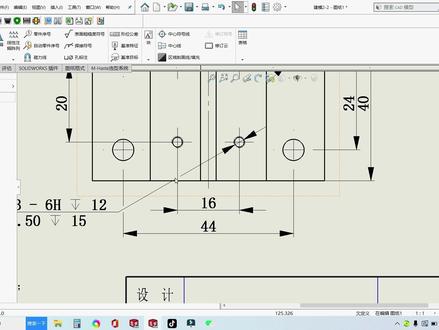

00:45查看AI文稿AI文稿大家好，我是三十二利，喜欢的朋友点赞收藏。实际工作当中你出这样功能图，这两条相交线怎么处理啊？国标当中是需要进行断开的，那我们今天给大家讲一下怎么断开选择啊，这两个 需要断开的一个特征，选择引线拉到下方选择折断线啊，将我们的断开连声线和断开成员选择 直接选择确定啊，这个时候我们的缺口就已经缺开了，对吧？包括这个时候呢，只要是跟这个尺寸相交的，他都可以进行的断开 啊， ok 吗？看只要是跟这个尺寸断开都可以啊，你学会了吗？关注我主页，学习更多。
635梧佰优教育
00:48查看AI文稿AI文稿有学员在投影式图之后，点投影式图，单机右键选择打开零件的时候，无法打开那个原始的零件了啊，这个时候其实是有一个操作啊，导致他无法打开了，看一下原图的投影，把这个原图再重新拉一个出来之后，我们通过这里单机右键， 他是可以过来的啊，其实我们在这里做一个操作就可以导致他无法逆转了，我们在这里单机右键选择将视图转换为草图，做了这个动作之后 打勾否么这个时候这一个草图里面的有些我们想要删除的线段都可以在这个时候可以处理，这是一个啊有用的地方，像这一段线我们可以单独把它框选删除，这个时候你再进行打开零件，他就没法没办法回转了。

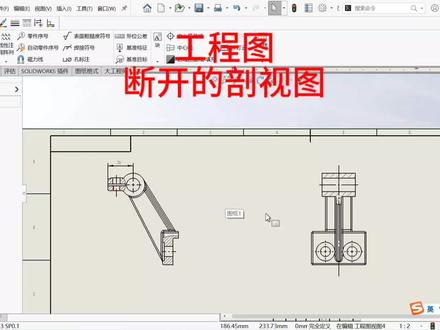

07:36查看AI文稿AI文稿今天我们演示一下这个工程图当中的局部抛示图，也就是断开的抛示图的他的具体的硬法， 看一下这个断开的抛示图，我们一起来演示一下它的具体操作过程。首先打开一个零件， 我们选择从文件，从零件制作工程图，我们选择一个国标 a 三的工程图， 我们选择这个右侧，把一个等轴侧拖定到这个工程处当中， 拖动到一个合适的位置，然后在左侧给他修改下显示样式， 选择标准三视图，插入一个标准三视图，确定， 下面我们先给它加一下这个征信线，选择注解当中的征信符号线， 需要加针线线的地方，加一下针线线，调整 一下它的长度。 俯视图同样 get 加一下这个针线线， 再加一下这个中心复号线， 我们看一下我们这个图 图形，有的地方他表达的不清楚，没有进行这个抛示，我们看一下这个孔，然后我们用这个断开的抛示图，点击 点击视图，然后在哪个地方需要抛示，我们画这个样条曲线，选择预览，然后抛示抛示的位置，我们可以比如说这个孔，我们直接可以选择这个 选择这个孔，它这个黄线就标示要抛示的位置，这样它的 自动进行了这个局部的抛示，添加一下中心线， 同样这个上面这个地方，上面这个地方也有一个，有一个坑，这个缩紧这个地方有一个坑，也是需要加一个断开的抛视线，点击断开的抛视线，然后 画样条曲线封闭起来，选择预览它这个位置，我们看一下在哪个位置 这个地方这个位置看不出来有个黄线显示的就是他的位置，然后看下面， 下面这个地方我们可以直接点击这个圆，他这个黄线就上了中间去了，也就是在这个黄线这个地方进行抛示，看一下这个预览，确定 这就进行了这个在他的中心进行了局部抛示，加一下中心线， 我们看一下他这个抛面线，这个间距太大了，就是看不出来，我们双击这个抛面线，给他编辑一下， 然后取消材质抛面线比例，给它调整到二， 调整比例到这个二这个变了，其他的没变，然后我们选择下面的应应到实体，就是所有的实体， 这个再再给他调整一下，现在就对了，这样他这个抛面线的间距就是修改到合适的这个间距，确定 这是一种这个断开的抛视图的操作方法， 我们再画另一种，我们再这个演示一下另一种这个断开的抛石图， 就是这个距离，添加这个距离，同样我们这个左视图这个地方，我们给他添加一个断开的抛视图， 这个距离我们可以给它标注一个尺寸，先到这个一瓶的中心距离是三十八，然后在三十八这个地方，我们给它 同样这个位置，我们选择一个断开的抛示图， 出现了一个样条曲线，然后我们在需要抛示的这个位置把它封闭起来。 下载娱乐 蓝预览，你看现在里面他进行了抛失他这个位置，但是不对，黄线这个位置是抛失了这个位置，我们需要的是在到三十八里面这个位置，这个距离可以应应这个距离三十八， 然后重新调整一下预览，看一下这个黄线，这个位置就是距离三十八的位置，这个地方就进行了局部的抛示， 这就是第二种抛式的方法， 这个断开的抛示图，也就是局部的一个抛示，今天我们就演示到这里。
01:12查看AI文稿AI文稿听说你想给零部件替换模板，但是又不知道如何操作，今天教你两种方法。最后一种操作简单，而且是批量性的哟。第一种方法，打开系统选项，默认模板，零件模板， 选择你需要的模板，确定确定保存，再点击新建零件，但是不做任何操作，只需点击插入。插入零件，选择你想替换模板的零件，点击打开，在左侧拉到下面，再连接这个地方，勾选断开与原有零件的连接，然后随意放置零件， 他会提示你是直接改单位，还是说长度不变，只是转换不同的单位。一般情况下，我们点击否这里有个文件夹的显示，可以直接删除， 删除，加 s 保存，这个时候这个零件的模板就替换完毕，我们可以查看属性是不是空空如也。第二种方法，不用直接替换模板，只需打开开宝工具，清空属性，添加所有零件属性，处理清空全部属性， 我们再来查看属性是不是也是 ok 的 呀。这样你再去重新给属性，选择 n 个需要相同属性的零件，打开右侧的批量属性，在材料库找到你想要的材质，比如六零六幺右键，应用到飞边键界面，编辑表面处理， 右键保存，再双击这个材质名称。刚刚我们选择的零件就自动隐藏，并给了属性，点击全部显示，选择零件，查看属性，新的属性由此诞生。你觉得哪个方法更简单，是一还是二呢？
108开拔网工具箱
59:17查看AI文稿AI文稿如何逼自己一晚上学会工程图出图？存下吧，练完你的出图技术直接憨爆了！教程耗时一百九十九天，研发录制长达一千九百八十七分钟，详细讲解了经典零件出图的全过程，零基础和助理工程师的同学想有所突破，必学！内容包括， 基础零件的出图方式、轴类零件的出图方式、齿轮零件的出图方式、大版零件的出图方式、焊件切割清单的使用方式、 材料明细表的使用方式。而且在金三银四这个重要节点，为了让零基础的同学学习起来没有负担，我整理了全套机械设计学习资料，以及教程中配套资料，各类属性模板，对零基础超有帮助的电子书籍， 从零到一的学习计划表，只要你能想到的资料，我这边基本上都有，六六六，拿去尝一尝。接下来正式进入课程的学习啊，那今天讲下我们第四张的这个第二节课关于零件的一个出图的一个讲解 好了。首先呢，我们先看到这个文件夹里面来啊，看到我们今天要出图的啊，这几个零件，我们先从简单的啊来开始第一步啊，先从我们的一个安装板进行一个打开 啊，这就是我们的一个安装零件。我们先来看一下整体零件的一个形状啊，它是一个正反面都一样的啊，只是说开孔的方向呢，是有一个正反的一个区别。 好，那么直接点击上方啊，选择由零件到工程图，点击打开啊，点击否啊，我们就重新啊做一个这个视图好选择啊，长按我们的一个视角向内部啊进行一个拖动，让我们来仔细看一下啊，他的一个位置 好，基本上啊是没什么问题的啊，然后向下方进行一个移动，下方的话做抛视图啊，做抛视随便直接取消。好，拖动一下，点击抛视图，选择横向啊进行抛视，点击中间， 点击打勾向下进行一个移动，因为它主要尺寸的话都是在我们的一个主视图上方啊，我们进行一个标注就可以。好，差一个轴侧图啊，点击设置这边啊，打开我们的一个轴侧图，长按拖动啊放置到内部来。好，做好之后呢，完成啊，我们来看一下我们具体的一个情况。 好，直接来将尺寸啊进行一个标注，点击注解选择啊这个智能尺寸。好，先将主体尺寸啊进行一个标注，由于当前零件的话是一个对称的零件，我们直接呢进行一个标注啊就可以。好，侧面这边啊也是一样，分别进行一个选择，我们的一个距离 中间啊也是一样进行一个选中。好，这边呢也是选择好，好，选择好之后啊，进行一个拖动，好，看一下这边的距离是否同新啊，我们也来进行一个拖动演示一下。 好，这边也是一百零四，所以他们处于了这个同一的这个这上面来啊，我们这样呢，对的话要画一条这个直线进行一个连接啊，就可以表示了啊，好，点击草图选择画线点，中心线选择左侧，短点向右侧呢进行一个拖动，表示啊他们当前处于同一直线。好，这边呢也是一样。 好，选择好，将多余的啊进行一个删除。好，那么这边的尺寸啊，我们就是已经全部全部这个做好了啊，做好之后呢，我们将下方的也进行给定啊，选择侧面位置 啊，拖动好，这也是我们的一个宽度啊，那关于槽边这边呢，我们也等会再来进行一个给定，将它这个位置尺寸进行一个定义 啊，好，这边是六个毫米，它的长度呢，我们进行一个定义啊，选择它的长度两侧好，这的话是四，这个十个毫米啊，点击拖动，然后把这边的距离啊也给定好，选择侧面位置拖动一下， 到中心距也是一样啊，进行拖动好，然后这边的话呢，我们也是通过根据位置啊进行一个给定，选择两只圆形的位置选中摆放啊，然后具体靠边的位置进行一个给定 好，给定好之后啊，那么我们整体的尺寸啊，就是水平尺寸就完成完成了，我们定义，然后槽宽啊进行一个定义，侧面宽度啊好，这边呢也是向左侧啊，进行一个拖动，这呢我们发现啊，整个箭头的话是比较大的一个啊，占地面积啊，就是比我们这个有有所遮挡的一个情况啊，我们把它进行一个全部选中 啊，好，将引线呢直接改成啊，我们的一个斜杠啊，这样的话呢，看起来的话就是我们的一个草图来讲，就没有那么的一个 紧密的啊，一个情况好，做好之后呢，将我们的一些孔的尺寸啊大小进行一个标注，点击啊这个孔标注柱节啊，孔标注 好，这边的孔的话是我们的一个大小啊，四乘 m 六的一个管径贯穿好，然后这边的话呢也是进行给定啊，选择它向上进行一个移动，好，这边是 m 五的，但是啊，这里我们要注意一点，由于两者零件啊，其实是一个相反方向的啊，我们来看一下啊，实际零件图 左侧这边是从这面啊往下打，右侧这边啊是从下面往上打的，这两个是一个相反的一个方向，所以说我们需要备注一下啊，这个点击切换啊，这边选择在后方呢进行一个拖动，进行一个备注 好，按住括号啊，然后这边选择的是我们的一个反向啊，就可以好完成。那这样的话呢，我们的孔的一个尺寸啊，中心的一个直径大小， 这个的话可以直接拖出来，也可以在中心的进行一个显示啊，一般你拖出来也可以啊。好，拖好之后像我们一些导角的尺寸也进行给定，选择下方啊导角大小啊，侧面的话我们就只标注一个啊，剩下的话都是一样的，这也是 c 一 好，然后下方我们抛视图之后，这地方的话也是有一个导角啊，我们标注一下 啊，这的话也是呢，一个 c 一 的啊，这个导角好，那么当前啊，我们这个零件的一个整体尺寸呢，就基本上啊标注完成的一个情况了，这里还差一个中心的位置，其实这个位置的话和两边的位置是一样的啊，但是为了避免这个加工时这个出现错误，我们还是给他把尺寸的进行一个标注， 这边呢也是一样好，选择向下进行一个拖动啊，我们直接往上啊进行移动，这样的话避免他们的一个试图呢发生这个干涉的啊，一个情况 好，这里头如果发生了我们的引线之间啊，发现这个相交的一个情况的话呢，我们也可以把它呢进行一个断开啊，点击当前的一个位置选择引线，选择折断线啊，然后使用这个断开延伸线看没有中间的话就会进行一个断开啊，点击打勾，避免呢引线之间发生这个干涉。 好将板后呢进行一个给定啊，这个厚度给好啊，那么就完全第一完了啊，好，这就是我们当前的一个零件的一个会制啊，我们保存一下，然后我们换一个位置啊，进行一个保存，这个是课上的，课上的一个出图 名字呢，稍微的改一下啊，这边就呃不进行一个链接了哇，就是说一个出图的一个表示而已。 好，做完之后呢，在这边就保存完了啊，我们做第二个零件啊，这还是比较简单比较基础的一个零件啊，好选择关闭。零件呢，我们也进行一个关闭啊，好，继续打开这边啊，我们找到这个下方的这个第二个零件，也就是我们做啊双击打开点击否 啊，这是零件已经打开了啊，点击打开的好，然后一样的啊，我们也看一下他主要的一个加工面在哪里啊？应该是在我们上方这里啊，做一个主要的一个加工面，然后呢进行一个加工，下面的话这边是我们的一个 安装的位置，所以说呢上面位置如果说标注尺寸比较多的话，我们可以把它作为一个主视图啊，进行一个使用好， 然后用的点击上方啊，选择有零件的功能图啊点击否，我们也是重新的进行一个出图啊，点击左视图向上进行一个摆放好，然后将侧面的位置啊也进行一个摆放，摆放好之后呢，上方也进行一个放置好，我们稍微的拖动一下啊， 这呢也是一样。好，首先的话还是从我们这个加工比较多的这个平面上面啊，来做一个尺寸的标注哎，因为它呢也是一个对称零件啊，好，刚才刚才那个对称零件忘记了一件事情啊，就是说中心线呢，我们没有去标啊，一般来讲呢，如果说属于对称零件的话，我们要去标注它的一个中心线 啊，当然他刚才的话是因为他内部有一个这个这个圆心的一个中心符号线啊，我们就没有去进行一个标注了啊，好让尺寸的进行给定啊。首先先从我们的一个较宽的啊这里开始选择，点击下方啊给好尺寸 啊，这也是一百二十一啊，好，内部相近的位置啊，也是给好尺寸 啊，这是标示，所以他们之间是有这个间距距离的，好选择拖动 啊，好，然后这边的话有些是属于同一直线的话，我们就没有去标注了啊，然后这边的话这两个是同一直线，我们把它也画下线啊，画下线，点击这个草图选择啊这个中心线，选择左侧位置，向右侧进行一个连接 啊，好，上方这里看到没有，与这边的话，他们属于同一中心，这边也是一样，就避免了我们在标注时啊这些点位啊加工时出现这个问题的话，呃，可以选择啊，这个去以中心线进行一个表示啊，证明他们在同一条直线上边进行使用， 好，那么侧面这边的尺寸我们就基本上是已经给定了啊，然后把这个数值方向的尺寸给定一下，我们先来看一下是否处于中心线的位置上面啊，点中心线选择左右两侧，我们看到啊，他也是处于中心上面哎，我们点击打勾好将尺寸的给定。 呃，首先宽度这边呢，我们也是做好啊，从这删除啊，宽度这边往下进行一个拖动，就避免与上方的尺寸呢进行一个冲突，将位置摆放好啊，好，两侧的位置也是定义，好，好 移动一下位置，把它位置啊摆放一下啊，这边的也是。 好，这定义好之后呢，我们这个上面的板的话，只要孔的一个大小，进行一个标注了啊，点击啊这个孔标注来将这个承托孔，哎，第一个先进行一个标注，一共是八个啊，八乘以这个，呃，这外三点四点三啊，把它反穿，然后承托大小，好， 然后第二个就是我们的一个螺纹孔啊，螺纹孔的话也进行一个标注啊，一共是六个，也是六乘以啊，这个位置 这边拖过来讲这两者避免它的干涉好，然后这下方这里啊，这也是我们的一个暗小孔啊，其实也是做一个坏六向下打这个六毫米的一个深度。 好，那么当前湿度里面啊，我们就是已经标注完成的啊，来做一下我们上方的一个位置。好，上方的话，这把主体尺寸啊进行一个标注，比如说第一个是厚度多少，然后呢我们的宽度多少，总宽多少？ 好，那在这里做一个中心线啊，点中心线选择两边啊，他们在中心线上边啊，好像尺寸呢，进行一个给定， 两边的距离啊，这里的距离距边线啊，一共是十二，然后两两者之间的间距也进行一个标注，哎，也是以十二啊，两者的等大好，这里改一下，把它作为一个引线改一下啊，尺寸 啊，两个都是十二。好，将孔的直径啊或者孔的一个型号进行一个标注啊，拖动一下，选择引线，选择这段线断开这个连接位置好，那的话我们孔的尺寸啊，包括我们一些这个呃形状的话都给好尺寸了，把导角也标注一下，这个导角 好，然后将侧面的这个这个板的一个这个尺寸呢也标一下啊，好，将尺寸先给定好，总长的是已经给定了的，厚度的话也是给定好了，现在的话呢，是我们主体啊，上方这里的宽度是多少啊？进行一个标注， 那然后呢，我们这两边的一个呃直径应该是处于同一直线上面啊，我们来标注一下 啊，然后这边的话也进行一个标注， 拖动一下，避免这个位置啊，这杆手点击引线，选择这个是向内啊，向内啊， 好，那做完之后呢，我们把中心线啊也进行一个显示，选择侧边这边啊好，然后这边的话也是一样啊，它也是一个中心的一个位置啊，这里的话就没有在中心了啊，它这也是选择了侧面的一个位置，把它关闭啊，然后删除掉 看一下啊，再点击一下这一面啊，它不是在正正中心的一个这个位置，所以说呢，这边还是标注一个实际尺寸好。首先啊是我们的一个距离啊，给它标注好好， 总宽的距离标注好啊，尽量与这个实体之间啊，不要产生这个过多的一个重合的一个位置 啊，好，等高。 好，这个的话呢也是用的把它全全部改成了我们的一个，呃，这个接线的位置啊，直线连接 他们，这也是相等的啊，其实可以去可以去标注一个整体尺寸，然后做中心线的啊，把这个四这个稍微往外拖一拖啊，好，由于整体尺寸已经标注好了，侧面成一样的能直接得到的一个大小啊，好，向外拖动，然后这里的话呢也是引线之间啊，做一个折断， 把这个厚度呢也进行一个标注啊，这个厚度好，我们就向上啊进行一个拖动，四毫米的一个厚度好，这里还是往中间放一点，不然的话他会看的比较比较这个 比较模糊啊，我们要尽量的保证这个图纸看起来是没有任何问题的啊。继续把尺寸给定，这个圆角是 r 三啊，然后我们的一个加工深度的话，这也是已经给到了啊，是呃，五十二，这个六十二减这个四十七，就是我们这里往进去沉进去的深度 好，倒角这边的也是一样的啊，给定 c 二啊，摆放好好，然后把孔径呢也是标注一下它的孔的大小，点击孔标注 孔的大小是我们的一个这个 m 五的一个螺丝啊，沉头孔啊，螺纹孔啊，螺纹孔，给直径啊，这里标注一下我们的直径大小是三十。 好，那么当前模型的所有尺寸啊，我们就已经全部的啊给定好了，这里的话我看一下啊，是是，如果说不放大的话看起来有点冲突啊，那这样啊，这样两者相等的话，我们选择两个删除，那这样直接标注两者距离， 然后把它的一个宽度距离标注好， 然后把它们三个啊，把它们两个改为这个斜杠， 这样的话就不会有这个其他问题了啊，再把这个角尺再标一下，避免出现这个问题啊，就这样进行一个标注好，标注完成之后啊，把轴侧图进行一个脱出 啊，轴侧图的话，这边直接放在这个右上角这边就可以啊，呃，选择当前吧，然后我们再来旋转下的位置，点击它选择这个旋转， 选择到合适的一个位置啊，就可以，那就是说这样的一个位置啊，好，点击打勾， 那这张图我们也是啊，这个出图完成的好，上方呢也是直接保存啊，选择保存，找到这个刻唱出图啊，我们把这个前方的名称啊这个图号进行一个删除， 保存好，关闭啊，继续下一个零件啊，这边零件也是进行一个关，下一个零件的话我们再看一下啊，这就是可以找我们这个轴类零件的。好，直接点击这根轴啊，双击打开 好，这是根传动轴啊，并中间还带有这个螺纹的一个形状啊，好，那这边选择上方还是用的啊，从连接到工程图，点击打开啊，点击否啊，好，将我们的一个驾驶图，就是将我们这个带轴这个 箭槽的一个位置图啊，朝上摆放好，然后呢，我们将这个比例啊进行一个修改，直接一比一的大小啊，点击确定好，拖动一下 好，关于这个轴类文件标注的话啊，我们还是有很多细节需要需要这个进行注意的一个情况的啊，好，先将整体尺寸啊进行一个标注啊，这总长把它的主体尺寸呢进行标注好，比如这里的长度，这边的长度 啊，好，然后呢是这一块等高，好，这边距离啊，这个点啊，好，然后选中啊，后面这边拖动啊，这边也是一样 啊，一开始的话都是先标主体尺寸再去标啊，我们的一个呃，这个一些细节位置 好，这标注完之后呢，我们剩下的是啊，这句话大家注意一点啊，就是说整体来讲注意尺寸就标好之后会留下一部分，比如说这段位置，那这句话只是做一个阻挡和线位的一个位置，它并没有很要很重要的一个情况，就把它呢这个长度可以进行一个稍微的修改，叫可长可短啊。 好，然后呢我们就继续啊，然后把它的直径进行一个标注，侧面这边直径标完之后，我们再来给他去做一些公差呀，或者说我们一些这个尺寸位置要求啊。好，然后像我们这边的话也是一样的啊，标直径这个话就把它标到这个内部了啊，标内部。 好，这里呢也是一样，把直径标注好， 上方啊，标注三十啊，直接在这显示啊，好，这里呢也是这个话呢，由于要给公差，我们可以往上进行一个托缝，这个好像也是要给公差的，等会可以往上进行一个托缝的。好，这是我们的一个，这里是螺纹啊，螺纹的话等会直接标注这个螺纹啊，先把它先把它整体尺寸标注一下， 标注完之后呢我们再去呃，标这个螺纹大小，他这是二十，等我们再来改好这个直径的话也是标好啊，这里红标针也要去安装，先放着 两端的话呢，就向两侧进行一个延伸。好，这就把我们键的一个长度啊，进行一个标注，这他第一个处理尺寸啊，这里是左侧位置，距离左端啊，总距离多少？然后呢总长多少啊？可以进行一个标注。 好，用完之后呢，这边这边的一个槽的话只能槽宽，槽宽的话我们在 pos 里面进行一个标注啊，这是把它的位置进行一个定义 啊，算别位置， 那这个的话呢，主体尺寸就全部做好了啊，然后这是他后面的一些细。这个，呃，这个剖视图啊啊，或者说这个局部视图啊，他的一个显示啊，人家剖视图进行一个显示，把剖视图的视角进行放置啊，这个这里有两个，这个建槽就有两个剖视图。 好选择上方啊，选择这个剖视图，点击这个剖视图，这里选择中心的位置进行一个剖视。 好，抛好之后呢就点击打勾，向左侧进行一个拖动，在这的话呢，我们只要显示啊这个横截抛面就可以了，包括右侧这边也是一样啊，点击这个抛视图，选择中心的位置进行一个抛视，点击打勾好，向右侧进行一个拖动。一样的啊，也只是显示这个横截抛面， 点击打勾好，右键点击，他们选择这个是对齐解除这些关系，因为这样的话呢放置啊，这个不太方便，我们往下进行一个挪动，这边也是一样，点击解除这些关系啊，长按进行一个拖动啊，好，呃，这边是拖动一下啊，我们这边移动啊，这边移动 好，移动好之后呢，把这个中心符号线进行一个标注啊，点击中心符号线选择上方位置。哎，这边呢也是做好啊，好，这个轴的话就是好像是还差了一个这个中心线啊，我们把中心线也进行一个标注，当前视图 选择，那它的中心线的话直接就做好的一个情况了啊，好，哎，哦，刚才这个中心符号线的话取消了啊， 点击打勾啊，好，然后再其次啊，就是我们的一个这些退刀槽的一个位置啊，我们相信通过局部视图来进行一个显示，一共呢是有一处两处三处四处的一个情况。好，那我们来使用一下啊， 好，打开这个局部视图啊，点击视图布局，选择局部视图，我们将这边啊进行一个放大， 放大来剪，主要主要的话是保留出我们这个建草的一个尺寸位置好，向下左侧边进行拖动，一共是四个，这四个的话呢，你也可以在这边啊直直接进行标注，比如说这个槽宽多少啊，这个直径多少，比如说这种，比如说二乘这个十五或者多少啊，都可以标注的 啊，好，然后这边呢也是一个局部式图，继续啊，点击局部式图， 这边也是一样。好，然后呢放大往下啊，这边进行一个拖动摆放啊，一共是有四个位置啊，那四个位置的话，我们啊一次来吧啊，一次进行一个标注。好 啊，好，然后往下拖动。好，这边的话也是一样啊，这个是图选择放开啊，好，呃，把位置进行一个摆放拖动啊，挪动一下，这边呢也是一样， 就是有点挤的一个情况，但是没关系啊，他每一处的位置都已经全部标注对应了啊，然后呢下方也显示了比例大小啊，我们只要把这里的显示呢稍微的调整一下，避免这个无法找到我们标注位置， 这边也是一样啊，好，这弄完之后呢，我们把尺寸全部标注好啊，首先这里的槽宽啊，是两个毫米啊，来点击上方，呃，直径的话我等我去测量一下啊，这直径的话得去测量啊，看下这边直径多少， 槽宽的话是槽槽深，这是十四，那相比于的话是我们的这个一点五单倍减的一点五，就是减了三吧，对吧？好，这话是深度话是 一点五，那直接直接标注啊，二乘一点五就可以了。二，然后这里呢选择啊，这个话你可以用乘号也可以用 x 啊 x 啊，然后呢一点五就可以标注完成，这边也是一样啊，它的尺寸和一个槽深呢是统一的，都是二乘一点五的大小啊， 摆放下位置避免呢我们这个产生这个的杆数啊，好， 选择二，然后乘以一点五啊，好，向上的进行一个拖动摆放这边呢也是一样啊，来选择它的，它的深度啊，都是统一一点五的一个深度啊，然后呢我们可以去测量选啊，都是可以的，只有没有打成号啊，没打成号 x 啊就可以。 好，那做好之后呢，我们将将将这里的一个建槽的一个尺寸啊，也可以标注好啊，成，第一个是建槽的宽度是多少 啊？这道宽度，第二个是建槽的一个深度啊，这个的话呢需要一个小技巧，就是按住 shift 键选择圆弧面，不然的话呢你是无法标注啊，这个槽深的对吧？好，然后这边呢也是一样啊，分别选中啊，从左侧拖动，点击下方 啊，好，向上动。好，这样的话呢，我们主体的尺寸啊，就已经这个全部呢标注好了啊，这是没问题的，那现在的话是差一些公差方面啊，我们需要去进行一个标注 好，首先呢我们先给到一个精准，或者说我们的一个同轴度，后面也可以进行给定啊，呃，比如说先把它尺寸公差给定吧，点击大工程师啊，打开选择公差查询。呃，这里的话会有个弹窗出来啊，我们这里的话呢，由于是这个一根轴啊，选择这个轴偏差 选择好之后呢，根据我们实际的这个要求啊，进行一个给定公差，比如这个十五的话啊，我们可以选择它啊，点点到这个 h 六 啊，或者说 g 六都可以这句话选择 h 六就可以啊，点击 h 六，点击打勾，它会自动的延伸至啊我们的图层里面来，好依次选择，像这边的话是安装位的啊，这轴承位置，点击十七轴承位置 好，这个的话呢，因为安装轴承啊，一般是这个 h 七 g 六的一个情况，这边我们选择这个 g 六的一个大小。哎，看一下尺寸啊，没问题，直接打勾好，放在内部的话比较比较这个拥挤啊，往上进行一个拖动，这样的话呢就不会比较拥挤的一个情况。好，然后是我们的一个安装位置里啊，这是 f 二十，点击 f 二十 就我们看一下 h 六啊，行不行， h 六的话竟然也是可以啊，然后点击打勾啊，好，向上投动，然后最后出的这边也是主菜单位置，点击十五啊，然后是 g 六，然后点击打勾 啊，完成好，这个话也可以向向上啊，进行一个托动摆放，这边呢也是一样，这样的话呢，就看起来啊，会更加的一个合适一些。好，这里的话它仅仅只是我们的一个这个轴孔的公差啊，我们还需要叫什么呢？还需要将我们的一个这个同心度啊，或者是同轴度的公差进行一个给定 好，这个话先给他一个基础啊，点击这个注解，选择这个基础，选这边位置啊，也是这个 a 以他为基础，然后后方的位置呢，就要保证啊，我们的一个同心度的一个要求，比如装车位置，比如安装位置啊，都要进行一个公差的啊，这个给定 好，点击上方啊，行为公差，这个话呢是同轴度，选择同轴度给到这个七级。好，这边的话是同轴度啊，不是位置啊，同轴度 啊，点击好，这个话七级的话有点要求比较高啊，但是也行啊，没问题，就根据根据国标来啊，这个话今天让客户按照国标的标准来进行一个操作 啊。好，这个话呢，它是一个水平放置的一个情况，把它改成了我们的一个数值放置，这样就可以啊，或者你把它改做一个折线去改也行。好，然后这第一个第二个的话就是费二十二啊，这句话也是一样，他只是他的一个工厂来讲呢，就稍微大一点点啊，不到一个大的话也不到一个丝啊 啊，好，选择数值好，尽量避免呢这个位置啊产生这个干涉啊，关闭，我们拖动一下 点缩小 选择啊公差这里啊选公差点重键啊，好了啊，好拖动一下，哎呀， 把它位置的话尽量与这个抛射图的位置啊。呃，不要重合在一起，也就不要产生这个干涉的一个情况。好在就是我们这里啊，这里话其实不是这个 f 二十，而是一个 m 二十啊， m 二十啊，对吧，就直接选择大写的 m 点击啊大写 m 二十，然后呢 x 啊，因为螺距的话是一点五啊，螺距一点五啊就可以。好，然后最后呢是我们这个轴承面啊也要做这个公差啊，打开这个大工程师选择这一块 啊好，也是这个同轴度啊，两边呢就直接啊这个选中啊，你可以做折线也可以统一向上啊，进行一个挪动。 好，这时候就直接点击打勾来看一下啊，基本上是没有什么地方是漏尺寸或者是漏标的一个情况啊，大部分尺寸我们就全部已经标齐的啊一个点。 呃，这里啊还有三个地方啊，要稍微的进行一个修改，也就是我们这三个同轴度啊，都需要加上呢我们的一个斐的啊一个符号。好，怎么修改呢，我来试一下啊，双击我们的零件点击确定啊，因为这里是通过我们的插件进行一个生成，继续双击加上啊这个斐的直径， 点击添加基础选择，完成好，这就选择空白区域啊，完成好之后呢，点击这个点往上啊进行一个拖动 啊位置呢，这里选择我们的一个数值就可以了把后面的也是依次啊这个添加就可以来这边选择双击加上 fine 点，完成点空白区域，移动一下点位啊，好，选择这个数值， 数值啊就可以。好，同样的最后一个啊，这边也是直接改加上这个斐的位置， 完成点空白区域，好，也是稍微的挪动一下，把它改为数值就行啊， 好，那这个的话呢，我们轴的零件啊，就已经这个全部汇总完成了，那么剩下的零件我们就放到下节课来进行一个讲解。好，那么呢还这句话啊，我是青木老师，我们呢就下堂课啊，再见。 大家好，我是清波老师啊，今天讲下第四张的这个第三节课啊，还是我们的一个零件出图。那上节课呢，是把这个轴类零件啊进行了一个出图完成，然后将剩下的零件呢，我们继续啊去完成我们出图的一个操作。 好，打开我们的这个文件夹啊，来，看到啊，这是我们的一个之前画过的一个法兰的啊，一个零件。好啊，这张图呢，我们进行一个出图的一个方式啊，点击上方选择出图，点击否 好，然后这边的话将我们的一个零件啊进行一个拖出。好，拖完之后呢，选择啊向上进行移动啊，点击抛视图，选择向上进行一个拖动， 好，来方便的我们后期啊去标注尺寸，然后继续点击象示图啊，选择辅助式图，选择象示图啊，选择这个边线 啊，来，看到没有，这时候就完成了我们的一个位置啊，好，然后这时候的话，把它这个右键点它啊，点击对齐，解除对齐关系，然后拖动右键点它啊，选择这个工程图啊，点击逆时针对齐啊， 好，进行一个摆正，好，摆正之后呢，我们把它的一个中心位置啊，进行一个局部的显示啊，把这里进行删除啊，这多余的这个标注啊，进行删除 好，然后呢选择啊这个裁剪式图，裁剪式图之前呢，我们把这个草图先绘一下，这里选择用这个椭圆捕捉圆心来来绘一下 啊，显示局部区域，点击裁剪式图，哎，那么就完成我们的裁剪 好，那么三个式图方面啊，我们就已经这个做好，现在就是尺寸方面，我现在这个上方的抛式图啊，把尺寸呢进行一个标注好，点击尺寸标注。首先啊，这里的话是我们整体的一个宽度，这里啊把它标注好啊，整体宽度 距离啊，好，然后把中心线呢给他补充上来啊，这注解中心线啊，那比如说左右两侧啊，当前施图吧，选这个施图啊，选择施图啊，好，当前上方位置呢，也是一样，包括这个位置， 点击打勾中心符号线，选择当前的一个施图，对于所有孔以及所有位置选中啊，然后这边呢也是一样 好，做完之后呢，直接啊点击打勾完成，我们生成，然后把尺寸进行一个标注好，将上方这里的槽口的一个开口直径标注一下上方这里也是要依次啊进行一个标注，两个点位 啊，好，然后是我们中心线的一个距离啊，终点距离，两两边的距离啊，点位 向下啊，拖动一下，就不要和文字之间啊产生这个干涉的一个情况，好，整体高度这里进行标注 啊，然后是我们这里的一个具体尺寸啊，把这个点呢进行一个标注，点击草图选择点，看能不能捕捉到这个点位置啊，好，把这个点的位置进行标注，整体高度这里给到五十，这里的直径 十二。好，然后呢我们一些宽度啊进行一个标注，这里的宽度五个毫米。哎，这里的高度呢，八个毫米， 上方这里呢也能标注一下，我们的一个宽度尺寸也是五毫米，我们就放在这个内部啊，进行一个标注，五个毫米。好，再把我们数值位置啊进行一个标注，比如侧面这边到下方位置进行一个标注 啊，好，然后我们这里的单独高度啊，就放在左侧这边，这就画作一个折断线啊， 避免呢与这个下弦键产生这个干涉。哎，好，这里的厚度啊也进行一个标注，选择仕图啊，这边的一个仕图啊，点击它选择这个 显示样式啊，把这个显示样式改成了我们的一个这个隐藏线可见，因为这的话厚度的话呢，我们就单独做个视图的话就比较麻烦。通过这里的话，我们直接进行一个标注，厚度 八个毫米，那也是标注完成，那看下主体尺寸啊，基本上是没什么这个大问题了啊，好，这边呢我们选择这个尺寸，这里也是一样， 五个毫米。好，然后下方这个角度啊，是九十度，这里垂直的话，我们可以这样去标，角度九十度。 好，那这块是已经标注完成的啊，基本上是没问题。把下方的进行一个标注，下方的话，第一个是直径大小啊，这里标直径，选择引线，选择直径大小。 好，选择完之后呢，将他的一些孔的位置啊进行标注，选择注解，选择孔标注，选择这边啊，然后是 f 六啊，进行一个贯穿，然后呢我们选择一个后面加一个啊，叫均布， 均匀分布啊，叫均布 啊，均分布在这边好，具体的角度，这边我们就不去标注了啊， 好，将这边的尺寸进行标注，这边的话因为是投影过来的，投影过来的话他他也会显示这个样式啊，把这里取消复式关系，点击这边啊，点击打勾， 将尺寸标注好啊，第一个是我们的一个半径，这边啊是二十，内部直径标好啊，是范三十两段距离标注好，这边距离是六十啊，然后大小呢也标注 啊，因为两边是基本上一样的啊，然后这边这里加一下，这个符号是两个啊，二 x 啊，好，完成。那么这样图的主体尺寸呢，我们就是基本上啊，都已经标注完成了啊，然后将轴侧图呢进行一个拖动，那么直接拖动当前视图啊，然后选择这个旋转方向，把它的角度进行一个摆正，和当前视图内部的进行一个相似的一个情况， 就这样啊，进行一个摆正，点击打勾好稍微的拖动一下啊，我们的距离，那这边呢，这张过程图我们就已经出完的一个情况了啊，好，点击顺风啊，我们选择这个保存选择还是用的保存在我们的位置里面来啊，这是法兰 好，点击保存好，接下来继续往后来看啊，这是刚才做的是这个法兰的啊，一个工程图，接下来是我们的一些齿轮啊，齿轮的话就比较好标注了啊，齿轮的话啊，点击下方选择这个齿轮，双击打开 好齿轮的话属于，其实属于一个标准件，我们并不需要去过多的进行一个标注，像分度圆啊，结圆啊，齿顶啊，不，没有结圆啊，分度圆啊，齿顶圆啊，然后这个齿顶圆包括孔径，然后槽度标志就行了啊，点击上方选择这个由零件到工程图，点击否？ 好，首先第一个呢，将我们正常的主视角进行一个显示啊，点击视图布局，抛视图 数值选择啊，点击打勾向右侧凸动，好，将我们一些主体尺寸进行一个标注。好，第一个是我们的一个持顶圆，持顶圆的话其实坐这里啊，直接点击就可以了啊，持顶圆的话它是显示是一个半径，把它改为了我们的一个直径 就行。好。第二个是尺底，尺底的话你可以从这边去标啊，尺底圆从这边去标三十五啊，然后这分度圆我们自己就画出来，通过分度圆就自己去画啊，点击草图绘制，点击画圆，那其实我们知道这里的魔术和尺其实我们都清楚啊，那这改为构造线啊，构造线 呃，尺寸的话是二十个啊，模数的话是为二，那么分度圆直径的话就是二十，乘以这个二等于四十，标注一下啊，四十的一个大小能得到我们的一个分度圆的啊，这个直径好，把厚度呢也进行一个标注， 这边的厚度啊，好，然后我们都包括我们一些孔径啊，这条轴的孔的高度的话，按这么标啊，按住 shift 键选中啊高度进行标注， 然后箭槽宽度啊也进行一个标注，那箭槽的宽度，它的公差的话也标注一下啊，点击 这个大工程师选择查询啊，选择行为选择这个，这是我们的一个偏差，这边有个 g s 孔偏差或者 g s 选择四啊， g s 的 话这个是七 好点击打勾，这是上下啊，各一点点啊，好拖动一下啊，这边也可以选择呢，我们 g s 九这偏差稍微大点点啊，这样的方便我们后期进行一个修改和使用。好选择关闭，这是关于建草方面，建草往上拖一下啊，避免和我们的图纸产生这个干涉 好，然后呢是我们池底元啊，这已经已经标注完了啊，孔的直径也来标注一下 啊，导角标注一下，这句话选择是下方啊，这个导角标注 好，选中导角 点下方啊，这导角比较小啊，是有这个零点五的一个大小，然后把粗糙度呢也进行一个简单的标注点，粗糙度啊，这边是切削加工啊，那么大家可以给到我们的一个一点六， 好选择样式啊，这个自己的字体稍微做小点点啊，选择字体呃，这里是三点五给到二点五的 数字，确定稍微做小点点，然后侧面的话也做一个标识啊，好，点击打勾，完成了粗度的一个标注，最后呢是我们的一个分度，圆啊，或者说我们相切的位置啊，他的跳动工差也要给定好，先要给个精准 啊，选择这个面脱开啊，这是我们的一个精准位置好，然后呢将我们的这个跳动工差也给定好，选择此时打开这个工差啊，大工程师选择工差打开，然后选择行位工差，选择这个跳动工差 啊，圆跳动广场，然后呢基本尺寸是这个四十啊，精准的话是这个 a 啊，这刚才我们标注的那个位置啊， a， 拖动一下啊，好，拖完之后呢，我们把这个观察等级给一下啊，这个给到七级 啊，好，那这里的话呢，直接点击这个尺寸，点击啊就行。好，我们选择缩小，然后长按拖动他们啊，把这个派四十拖到这边来， 那就避免产生这个干涉，这是我们的一个跳动公差，基于这个 a 点啊，进行产生这个跳动公差。好，那这边把这轴侧图啊，进行一个突出，轴侧图啊，刷新一下 啊，等轴测图拖动放置好齿轮的话，其实啊他主要是要做一个表格啊，在下方啊，那这边选择这个注解，点击总表。好，这个表格的话呢，我们先做到三列，然后呢七行的啊，一个情况。好，点击打勾 好，做这样的表格之后呢，我们来进行一个注解啊，第一个就是我们的一个魔术吧，齿轮的话一般就是先魔术 魔术。第二个，第二个的话是我们的一个尺数，第三个啊压着脚 啊，第四个的话就是我们的螺旋角， 好，标注一下这边的第五个是我们的一个尺顶高系数。 好，第六个是我们的配对齿轮，就是这个齿轮的话，它不仅只有一个嘛，它还配对其他的一些这个齿轮进行转动，那它配对的齿轮的尺数是多少？ 好，最后一个就是我们的一个路中心距，两者之间的距离啊， 好，好，完之后呢，拖动一下，把它的一些大小稍微改动一下啊，把它尽量做到这种。这个，呃，这个数值方面啊，是一行的一个情况，放到上边，把它字体也稍微改一下，字体啊， 可以选择它们进行一个修改，比如说自号啊，自行啊啊，这边我就不去改了啊，魔术的话，这里就是我们的一个字母 m， 大家都知道 m 是 字母啊，尺数是 z 啊，压力角的话是 a， 螺旋角是这贝塔 啊，矢量角系数是 h 啊，配对成尺数 z， 中心距的话是 l， 好，把数值进行输入。魔术的话看错了啊，魔术为二，压力角为啊，尺寸是二十压，压力角也是二十， 因为这边的话是一个直齿轮，所以说齿轮角为零啊，齿轮高系数为一。配对齿轮的话，你看自己的情况啊，比如说这边是二十个齿，那边三十个齿，或者说三四十个齿都可以啊，根据这齿轮数比进行一个比对，那这边我们选一个三十四齿啊， l 距离的话就是我们的一个五十四， 好，这话就是我们的加工时啊，它的一个主要的一个参数情况了啊，好，这块齿轮呢，齿轮画这标尺速标这个工差啊，然后把一个表格做好就可以了。好，保存一下，保存到我们今天的一个位置啊，也是这边 啊，这个圆柱齿轮，那这个是加上高后缀啊， 点击保存好，保存好之后选择关闭，这是齿轮的一个模型图，然后就是我们一些大版的啊，好，大版的话就在我们一些这个其他的一些方式了啊，选择大版，打开好，打开之后呢，我们选择啊，这个直接出图啊，这个图啊， 一样的好，直接长按，进行一个拖动，将比例啊进行一个修改，稍微做大点点啊， 因为尺这个大板的话呢，他可能并不是说啊，按照我们的一个实际的情况啊，进行一个 呃，这个去加工啊，或者说这个去出图啊，而是呢像按照三 d 进行加工，那这边我们先把它的主要的一个尺寸啊进行一个标注，他这个话之前讲的都是国标的一个标注方式啊，那这边的话，我们用尺寸垫来标注一下，来选择这边尺寸垫。 第一个点啊，除了孔之外的尺寸我们全部进行标注啊，因为孔的话最后我们会去出孔表啊，好，后面我会教大家孔表的一个独特方式啊，来这边标注好第二个数值方面的啊，继续点击 向下进行一个拖动。好，也是啊，依次进行一个选择 啊，这边也是一样啊，选中啊，这里的话，我们发现啊，这里发现水平方式漏标了的啊，我们右键选择他们啊，点击呢 添加到尺寸列，继续选择这个位置，不然的话呢，你再用尺寸列去标的话，你会发现会从零开始了，所以说呢，你就是只能用这样的方式啊，进行一个标注，好调整一下我们的位置啊，把这个板呢也是位置稍微调整一下啊，避免呢我们下方这个线啊显示的不短，或者说位置不对的一个情况。 好，那它的尺寸就标注完了，把它的一些这个这个圆角啊也标注一下啊，基本上基本上都是 r 五的话，我们就只标一个啊，只标一个啊，这里面应该也是 r 五， 好，它只标一个啊，好，斜角方面呢，这里我们标注一下倒角，选择倒角， 选择好投影式图，点击它啊，选择投影式图， 把板后要标注一下，然后把他那些平行度和公这个平面度啊标注一下 好，做直角，点击注解选择直角，选择侧面的这个位置啊，以他为直角啊，然后做出呢我们左侧的，你像这个垂直度啊啊或者说我们的一个平面度啊平行度啊，或者说我们的一个平面度对吧？好。呃这个话呢我们也是直接啊选择这边 直接呢点击这个个人查询啊，这边是总长是一三五零啊一三五零 啊，好，机器工厂这边写的是这个平面度，平面度是没有直角的啊，你就先先做这个平行度吧，平行度的给它个直角对吧？好选择这个位置摆放好，摆放好之后我们缩小一下拖动一下选择点位 来与这边重合。好这个的话呢我们选择的是竖直方向啊来做选择向下摆动好，然后继续点击精准特征，然后这边是看一下它的平面度有多大啊，点击这边的平面度， 平面度选择好啊，大概这边就不用记准了，大概是稍微平面度稍微给它粗一点点啊，一个太太大了啊，调七个吧。那就六个四啊六个四啊，其实它俩不能放在一起啊，只能说在这里 点确定。那这样的话呢我们的一个公差的话那也标注好了。 现在的话主要问题啊就是我们上方的这些孔啊，大家该怎么去进行一个标注啊？这孔的话其实也很简单啊，孔的话呢，呃只通过这个孔表来解决，点击上方表格选择孔表 是吧。模板的话呢用这个你可以自己做，因为他默认的模板呢也行，不过默认模板可能可能需要修改一下啊，好选择啊，这个积分点啊点位啊，点位的话你可以直接点这个点为圆点就可以 啊， x y 啊，两个位置做好了，然后孔的面选择这个当前面啊好，做好之后呢，下方这里啊就没什么需要改的了，直接点击确定，哎。啊，你继续啊，孔表点位面 确定啊，好，它其实啊中心有这个非圆形或者说镜像槽口，因为它是中间还有这个矩形吧，像刚才做的这个矩形它是有的对吧？好，这里的话大家看这个孔表啊，它显示的是这个这样的一个状态啊，那这里的话就是这两行我们可以把它删除掉啊， 这一行和这一行右键点删除 好，然后拖动这里的话呢，呃，他是将我们所有的啊，这些都进行整合了啊，我们可以把他如果说你想显示呢他全部的孔位的话啊，取消取消组合啊，然后呢点下方这里打勾啊，能看到 这张孔表呢，就会非常的长啊，因为它里面的尺寸呢是很多的啊，真的是很多，因为有很多很多很多的孔位吧，他根据原点的话就标注每个点的位置尺寸下面都是一样的，都标注了它的具体的一个尺寸情况， 当然呢这样的话就没有必要了啊，就是让孔秒表大量出出几张啊，那么就直接组合相同标签啊，缩小一点点啊，好，然后调整一下位置，最后呢这里加上一句话啊，就是注解注 啊，按照三 d 图纸 加工啊，因为这种大版的话啊，如果说你是直接出图的话，你会发现它很难去做啊，所以说呢，我们只能通过三 d 图纸进行一个外发加工的一个情况了啊，好，这是关于我们大版的一个出图的方式啊，我们也是保存一下啊，选择这个位置 啊，大版点击这个保存好，然后呢进行一个关闭。好，我们继续往后来，下一个的话就是我们的一个汉剑切割订单啊，也就是我们的形材了啊，我们就直接打开这个形材来看啊，这是之前我们画的一个形材架子啊，小架子啊。 好，这个的话我们就首先的话啊，左侧这边，你首先呢，如果说你这里的切割线单啊显示都是一些实体在外部啊，你要右键点他啊，先点击更新啊，才可以，他会自动的组合在一起， 好吧，好，这个话呢我们就完成了啊，完成之后呢，我们选择上方点击从零件到工程图，这时候呢你长按啊，拖动他们， 还不要当前的位置，对吧？好，点击打勾，这时候表格点击焊件切割清单啊，选择位置，然后这模板的话用的也是自己做的模板啊，然后点击打勾， 对吧？好，这里的话呢，因为什么原因？这里的话，因为啊我们的这个型材啊，在命名它属性的时候，它里面添加了一些其他的一些这个文件，我们需要去更改一下啊，把这个先删除掉啊，把公差这个也先关掉啊。 好，先删除，点击切换，把属性，这里点击属性啊把，这里的话呢它的一个名称啊，或者它的一个长度型号，这里啊给它改一下，只留下这个中间的这个距离啊，后面这里就全部删掉， 确定好右键点击属性，因为他们在这里的这个这个型号啊，都是一样的，所以说我们直接复制下来， ok 完成啊。好，这里也是一样啊，直接编辑属性啊，这就是快速完成操作啊。 但有些时候你如果用 slowbox 自带的话，它就不会出现这样的一个情况，因为这是我从外面去导入的啊，一个点点击保存好，点切换，这时候再点切割订单 打勾，那这时候的话，那你看到没有，像我们的一些这个这个型号啊啊，序号啊，数量啊，规格呀，对吧，长度多少，角度多少都会有进行显示啊。那这边的一个具体情况 开孔的话呢，你可能就需要单独的去标注啊，他的一些这个孔的位置的一个情况啊，那这边呢，我们就正常来讲焊接，我们就直接说这个线和线单，大家根据你的男这个型号啊，或者说这个尺寸不同标注的呢， 也是不一样的情况，他的长度啊也是不同，包括角度呢也会不一样，所以说焊接来讲还是较为基础的一个部分。 好啊好，这的话呢，我们就直接简单说一下啊，一般呢还有不同公司有不同的需求啊，那我们就这里就先关闭啊，先关闭啊，只给他说一下这个保存的一个方式 啊。好，那么那个最后一个内容就是我们的一个泵表啊，那么就以当前的这个升降模组为例啊，讲下他是如何去出了我们的一个材料明细表的啊？好， 呃，也是一样的啊，从上方从零件到护城图啊，长按进行一个拖动，我们就摆放当前的一个位置，把比例稍微改一下啊， 稍微大点点好，改完之后呢？呃，这时候啊，你可以直接点击表格选择材料明细表选择位置，那他这句话是有一个仅限顶层和仅限零件的啊。 啊，这里话你自己去选择仅限零件的话，那么他所有所有零件去全部都会显示出来了，就包括你导轨里面的滑块啊，跟导轨本身啊，你包括这个同步带轮里面的啊，这些一些这个型号尺寸他都有啊，包括丝杆的螺母座和丝杆本身啊，都会显示，所以说我们就一般来说是仅限这个顶层的 啊，好，然后直接啊，我们这个零件啊，他是我们是没有给他属性的啊， 在做这个图的时候，它里面的这个属性我们是都进行了一个删除的啊，所以说就没有做这个图号啊，给你们处理啊，材料啊，这话得先在你们自己做之前把它的一些这个属性 进行添加啊。像比如图号的话，这个图号的话我们可以用什么来图号分离吧，那我们来试一下啊，这里有一个图号分离，先打开这个文件啊，这应该是可以直接图号分离的，点图号分离看一下这个这个属性这里啊， 那这句话图化分离啊，应该是 solos 启动出了问题啊，你重新重新启动一遍就可以了啊，它这个话呢，会将我们的图号和这个名称啊进行一个区分，然后呢你可以把它链接到这个功能里面来，它会出现在我们的配置待定里面， 但是现在呢，由于这个因为是软件这里啊，他有这个出现了一些问题啊，你重启一下 solobox 就是 可以了啊，这个话我就没有重启了啊，下次有机会给大家演示下这个图案分离的一个具体使用好吧好，这我们就选择关闭 啊，使用关闭啊，然后 boom 表方面啊，刚才是通过这个 solobox 自带的这个方式啊，进行一个制作的，我们也可以通过呢一些插件来做啊，先是首先呢点击这个目录工具啊，点击目录工具， 好，稍等一会之后啊，他也会进行一个显示，读取当前装当前装备的动态信息啊， 好，他会有一个这样的弹窗出来啊，看到没有？里面所有的零件啊，他也都会进行一个显示啊，这边都有，对吧？包括他的一些这个材质啊，包括他的属性啊，这些呢，他在里面是都有的啊，文件名称名称的话应该是总体都有啊，对吧？这边也是一样 文件中的代号啊，名称这句话，我是因为我是做了设置啊，把它进行了一个进行了一个图案分离啊，他这里啊，我是做了设置，不然的话他这里是分离不开的，你在这里啊，点击这个是在 设置当中啊，这个设置啊，然后其他这里读取文件中的代号是在哪个位置啊？之前是之前设置的一个位置 啊，在这里啊，独行者代号，独行者名称他会读取出来，在这里啊，进行一个读取啊，你把这取消过去呢，他就不会显示了，对吧？但是这个牧蜂的话，他有些功能的话是收费的，你像这里啊，付费选项和免费选项，一般来讲我们用这个免费选项呢就可以完成啊，我们的一个直接操作 好，然后再导出 excel 表格啊，我们选择这个模板，我们随便选一个啊，就选这个最普通的基础模板啊，找到这个桌面啊，我们就保存一下， 他会自己打开这样的一个表格出来呐，看到没有啊，因为代号里面没有这个。呃，代号表格是这空白里面没有啊，没有啊，所以说呢，我们动横需要自己复制啊，看一下能不能复制出来啊，看下能不能把它这个图给它复制出来。 这里好像选不中啊， 无法进行一个选中，那这个话只能说我们去把它进行一个批量的一个修改，或者说选中之后把它直接导入到我们的一个 excel 表格里面来啊，就可以了。好吧，这是关于这些泵表的一个这个出图方式。 好吧，那么这边的话呢，关于工程图的一些使用方面啊，我们就基本上啊，已经全部讲完了。好，我们这边来看一下啊，里面的内容我们再总结一下啊， 咱这边关于这个仕途啊，我们全部讲完了啊，注解方面也是已经这个基本上都已经了解，并且以实际案例进行了一个讲解。好，然后的话，关于大工作室的一些插件使用呢，我们也顺带的进行了一个了解 啊，然后大家后期的话啊，根据不同的公司里面啊，你们会有这个不同的一个标准和需求，所以说呢，根据公司需求去做啊，去使用就可以了， 命令都是相同的，包括你们后面这些模板呢，属性啊，可能都是不一样的啊，或者是一些这个泵表的模板都会不一样 啊，说的方式也都会不同的一个情况，所以根据公司要求进行一个修改和调整就可以，了解命令，了解使用就行。主要是功能图的话，他主要是要加工那边能看懂我们这个零件具体是什么含义 的，标注完整，重复标注的话，只要把它显示完整啊，能加工出来就没问题。 好啊好的，本堂课啊，关于这个工程图这方面啊，这一章节呢，我们就已经全部讲完了啊。那么呢，我呢也还是这句话，我叫青木老师啊，那么我们呢就下堂课啊，再见。好，下课。
