revit 电电缆桥架管件设置
参数画足梯级式水平三通电缆桥架展示，从着色模式切换为真实模式，查看桥架边缘真实细节。 三维多方位自由查看桥架外形， 把桥架移动到右边，方便查看。点击足类型查看足参， 通过修改桥架宽度参数来控制桥架的规格 族类型类有这些参数可以在绘图过程中通过公式相关联，以达到刚才的 轻易发而动全身的效果。各方位查看一下会图工作面参照标高， 本图参数化注视的标注数据均在参照标高，若是你也想绘制这种 t 级式水平三通桥架，可以参考本界面的注视标注方法，查看前里面 查看又立念 查看后立面 查看左立面。 三位多角度查看桥架。 bm 工程 vivt 软件技术会图经验分享，邀请您一起来看见每一种技术，感受每一种生活！
粉丝578获赞2198
相关视频
00:58查看AI文稿AI文稿用机械样板创建的项目，在绘制桥架的时候，提示不可见，如何处理， 找到可见性图形替换，找到电缆桥架，电缆桥架配件，点击确定，这样就能看到电缆桥架。 绘制电缆桥架的时候不能连续绘制，如何处理？插入载入足， 选中桥架编辑类型，将弯头三通全部添加上，再次绘制电缆桥架。 绘制的管道在三维显示二维的线条和二维的符号，如何处理，下方改成精细和着色，这样就显示全了。
92筑木BIM咨询
11:36查看AI文稿AI文稿大家好，欢迎走进民间课堂，本节课将为大家讲解电缆桥价级配件创建。首先我们打开电气样板 信息，样板打开后我们看到系统这边有电器， 有电缆桥架线管，电缆桥架配件，线管配件等，那么首先 我们跟创建风管和创建水管一样，先将 cd 底图导入进来，插入电解滴滴 no， 如果说这边警告选当前视图的话，那么我们在三维或者是地面都不会显示这个链接进来的底图，只会在我们当前的这个楼层平面链接，那么点击打开， 打开过程中电脑反应有点慢，请大家稍等一下。 投资导入进来之后，依然将是东东南西北四个立面，给他分配到九十四周， 通过框选， 那么图纸分配好之后，我们可以进行 电缆桥架的创建， 那首先我们 找到这个系统，点击电缆墙架， 这个时候我们可以看到属性面板 带配件，点击这个下来三角，他分为带配件的电缆桥架和无配件电缆桥架，那么可以看到潮色的 电缆桥架。点击编辑类型，我们可以看到这边我们可以设置他的一个弯弯曲变径陈述，底下是一些电缆桥架的配件， 有水平弯通、垂直下弯，垂直上弯、水平三通、四通，意境和回 街头。那么这个时候他不像桥架，不像风管和 水管一样，他是有一个这个不管系统配置，可以自己自由的进行选择，这边的话是呃没有的，他不像有那个单独的一个，不管系统配置，那么我们点击确定， 确定完成之后，我们进入到这个编辑小电缆小家的尺寸的一个界面，他这里的话就是和我们之前创建风管是比较相似的，同样的他也有水平对阵和 垂直对症，然后还有呃偏移量，包括他的一个呃宽度高度，同样他是可以在呃 上面进行修改，也可以在下面进行修改，那这个时候我们也统一给他改成二五零零，也是以中的形式，那么这个时候我们可以选择 创建，我们看一下我们的桥架的规格是两百乘一百，那么我们这个时候选择两百乘一百， 那可能有人也会提到的，这里的话，他是为什么他会不像那个风管和电呃管道一样，他有一个系统，在我们热门当中只有风管和管道是有系统，桥架是没有系统的。 如果你需要进行一个区分，你可以在这边复制一个命令，给他改成这 这个墙垫， 我们都是通过一个这个名称来给他设定加以区分，那这个时候我们通过这个两百乘一百， 同样的从这个起点指标单击，那这个时候我可以看到 我们画的时候他是没有这个形状跟出来，像我们之前画管道和封管他都是会有形状的出来，那这个时候我们从哪里去检查呢？首先你要看一下你的这个 呃粗略和中等和精细有没有设置，一般的话像我们的桥架中等和精细的显示是一样的，那这个 之后我们需要考虑给他 esc 键完全退出这个命令，考虑一下我们的这个 可见性，可见性里面大家可以注意到第一列就是一个模型的类别，类别我们可以看一下这边我们的这个电缆桥架有没有勾选， 大家可以看到我们的电缆桥下包括他的一个配件，这里是没有勾选，没有勾选就代表着他不可见，所以我们要把它勾上，然后点击确定，那我们再进行位置， 那这个时候我们的桥架就会显现出来，同样的从七十七十点进行单击，然后 从单接到终点，包括我们要画完好的时候，也是九十度垂直往下， 或者说在这边三通的时候，我们也可以通过像绘制风管或者是管道一样进行绘制， 那这个时候他这里是有那个呃三通的话，我们可以进行一个修改，这是呃八百乘两百的一个桥架， 那么我们直接给他改成八百乘两百，一米啊，一米乘两百哈，我们这里直接进 修改，如果这里没有的话，我们就靠手动输入 纯棉的 进行一个黑针啊还是八百啊？八百，那我们就在这里进行一个选择， 那这里完成之后呢？我们可以通过这个箭头添加加号进行添加，那这个时候我们也可以通过右键编辑，然后我们给他进行一个设定， 而且我们也暂时先用八倍来进行弹替代， 我们正确画到这里， 那么这样一个呃电缆支架就绘制完成。这里你也可以给他通过这个添加变成这个四通， 或者是通过我们这个纵向，比方说我们再进行一个纵向的，像这个风管的操作一样，他是一个纵向的，那么他也会自动生成一个那个四通。 那么这里还有一点要注意的是我们的这个 黑一点要注意的是我们有些时候呃吵架的 线进到这个配电箱，我们的墙架也会存在一个上弯和下弯的一个嗯，翻高翻低的一个动作，那这个时候我们可以通过 我们选择右键位置桥架，这个时候我们可以通过修改他的偏移量，比方说我希望他是下降到呃标高一点五米，因为我们这个是八百啊，他有一点五米，像不像这样的一米？ 那这个时候我们可以通过点击应用修改完这个拼音量之后点通过点击应用， 然后我们再看一下三位，这时候我们就可以看到我的一个向下的一 翻弯就已经完成了，包括他的上弯也是一样的。 那有些时候我们这边可以看到他是封闭的，那我们也可以给他通过他的一个精细的调整，可以看到精细模式下他的这个 电缆墙架是，呃，不带不带那个盖板的，如果你想要看带盖板的，那么就改成中等模式下， 这个就是我们的电缆桥架的一个创建，包括他的配件的创建，谢谢大家。
42建筑之声ᴮᴵᴹ
06:02查看AI文稿AI文稿首先导入强电 cad 图纸 定位，选择中心到中心 导入单位毫米 点击不裁剪图纸 隐藏给排水涂纸， 对齐坐标， 同样锁定 裁剪图纸。 点击项目浏览器 带配件的电暖桥架潮式电暖桥架铺置一个， 从命名 点击插入载入组 窄路桥下配线， 双击强电桥架水平弯头 微微 背向样式 电器 强电桥架材质， 新建材质 从命名 强电桥架 选择灰色 电缆桥下配件材质同样选择强电桥下。

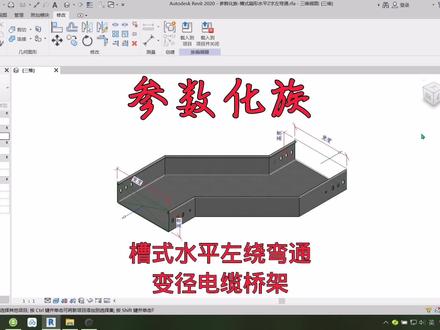

03:36查看AI文稿AI文稿参数画足槽式水平左绕弯通变镜变缆桥架展示着色真实模式材质度新钢 自由多方位查看桥架真实外观本期视频讲述这种电缆桥架的绘图方式，本期视频或许有些长，希望您看完本期视频可以学到更实用的绘图技术。 将桥架移动到右边，展示参数控制参数控制桥架的宽度。 在绘图过程中，根据需要需自行设计添加控制桥架尺寸的参数，这在绘制桥架截面轮廓、放样路径的初期， 这要必须考虑设计好绘制。添加参数的时候会用到条件函数或三角函数，在绘图的过程中，需要随时进行参数控制试验，以此来确定参数是否有效，避免绘制错误。 在绘制参数桥架足前，一般先使用参照线绘制出桥架的框架，将参照线框架添加注释标注参数，将所需要的参数标注完整后，进行参数控制试验。检查参照线框架是否可以变化。 在开始绘制出桥架的放样路径及图形轮廓，将放样路径和图形轮廓锁定在参数变化的参照线上，以此让图形跟随参照线的变化而变化。 双击桥架进入内嵌族，自由多方位查看桥架内部参数，专注数据， 其中绿色的线条就是绘图过程中的参照线，参照线可以随着参数的变化而变化，参照线的变化牵引着桥架外形尺寸的变化。 进入内嵌足参照标高部分参数标注区。查看桥架的参数标注样式， 供您参考化调价，欢迎您提出更好的建议，相互学习，共同进步，希望都可以绘制出更好的作品。 查看前立面，查看右立面， 调整图形比例，以更好的展示参数。兵母工程 revit 软件绘图技术经验分享，邀请您也一起来发布和分享你自己的技术短视频。绘制参数画足需要有一定的数学基础， 需要有一定的三维空间想象能力，需要有一定的设计头脑。 查看内嵌足桥架内部参数，展示 if 条件公式函数的使用方法。 邀请您一起来看见每一种技术，感受每一种生活！
10时移拾忆
03:09查看AI文稿AI文稿我以这个吵架为理啊，我们先去点击这个对阵设置的时候，我们大家可以去看一下我们对于对阵的一个三个基本的一个设置，一个是水平面对阵， 水平对正的设置，水平偏移以及垂直对的，那其实这前第一个第三个都很很清楚哎，其实上这三个都很绝清楚。第一个水平对正的话，他这个点他就是我们去绘制的话，比如说我们一组还是右 去作为他的鸡犬线对齐，那比如我们一刚才真的是以中心标高，我那去做，那我们现在一个国的一个标高给大家演出去演示一下。我你看大家我们去会日的时候， 他都是已开始一组，然后再去四百五，直接去调四百五和一百，大家可以看啊，他就会直接去伸手对于这一个方面的对起来的点，那这种做法的话就是说我们会有会经过没有的受害， 七夕也会遇到这个地方，我们可能需要去免的这个地方一起去对齐，这样的话我们这个地这一块区域可能也会有些空间给其他的设备去做，让我们去 这样子去对齐也是 ok 的。这种都是两种方法都是可以的。就我们第一个一开始先去设置好，那第二个的话就是我们后期去对这部分进行一些简单的处理，都是 ok 的。两种都是不同的方法啊。对于我们这是第一个， 第二个我们就是说对于偏移对吧？那其实呃其实跟我们绘制偏移的点也是一样的，就比如说我们进这个线然后看，但是我们是往比如这比如说我们是往墙连着墙这一段 每一个距离失色的话，那我们就这样子去对吧，大家可以看一下，就升值了这么一段的一个偏移的一个量。那第三点的话就是说我们作为一个对阵， 那我们有的时候是底对齐，或者说顶对齐，那我们来这个地方也可以直接试一下，坚持从六百乘以个三百对阵，就是变成零，就是变成左吧，然后变成六百，四百五乘以两个， 通过不同的四百五乘以两百，然后在这个地方我们来聚会，这个三百乘以一百的那个为中心。 等一下，这个地方可能我们不应该去设置位置，这个地方真心确定，这样子就差你多高。九六零零，怎么他变成九七零零，重新又记一下啊，九六零零变成一百一比零七， 这样比较显示。去深圳大家可以看一下，我所有的都是一个他怎么是顶配技能。

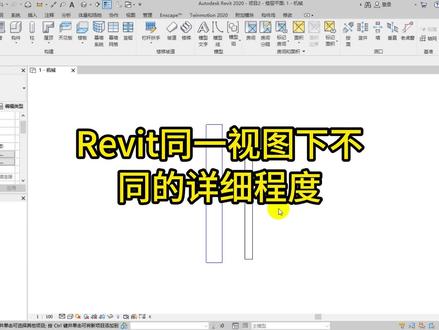

01:20查看AI文稿AI文稿今天说一下 real 者中如何在同一视图有不同的显示这个详细程度，这是我在这个模型中画的一根风管和一根桥下， 我们可以看到这个时候他的详细程度是想为中等，他们这个风管和桥下样式是这样的，然后我们把这个祥音程度改为粗略的话，他们就是一条线， 那如何让他两个这个详细程度呀显示的不一样呢？我们可以这样操作，打开可见性图形替换点一下，我们找到 找到桥架或者是风管吧，我们找到这个就电缆桥架吧， 找到电缆调架，这有一个是详细程度，这里面默认的是按视图，我们把它给修改掉， 我们把它都修改为中等吧，然后点击确定，这时候我们可以看到我们桥架在中等相应程度显示的，而这根分管就是按这个视图的 粗略相应程度闲置的，这样就完成了。点赞关注许公，带你学习更多闭幕知识！
30BIM许工
04:00查看AI文稿AI文稿参数画族托盘式直通电缆桥架展示绘制过程中，将桥架底板设置为可参变的网孔阵列，自由多方位查看桥架真实外形， 试图着色真实模式材质度新钢 点击足类型查看足参数化控制 通过参数控制桥架的宽度，网孔阵列的间距也跟随桥架宽度的变化而变化。 通过参数控制桥架的长度， 桥架底板的网孔阵列控制网孔采用基于面德空心拉伸，左右阵列足内嵌于基于面德前后阵列足 在内嵌于桥架底板，逐级关联控制参数，即可完成网孔阵列的绘制。在绘制网孔过程中，添加网孔尺寸、数量、参数 标注，以使网孔具有参数化控制功能。网孔阵列数量的参数控制 双击桥架进入内嵌足， 自由多方位查看内欠族桥架， 查看桥架的参照标高参数化标注如果您也想绘制这种类型的桥架，可以参考本界面的标注方法。 查看潜力面， 查看右立面， 查看后立面， 查看左立面， 查看内嵌足的参数化标注及公式。相关联公民绘制桥架参考，以达到举一而反三的效果。 参数化控制参数之间的关联总原则为，先一发而动全身。冰母工程 vids 软件绘图技术经验分享， 邀请您一起来看见每一种技术，感受每一种生活。
5时移拾忆
10:30查看AI文稿AI文稿调价不限，在相应的回路线上使用调价不限功能，通过指定调价的起点和调价的终点，软件自动按照调价的路径计算最短的路程，来计算我们适合回路的工程量。 那么这里我们桥架布线的一个前提是需要桥架连通，桥架如果不连通，我们使用桥架布线的话呢，那么他不会按照桥架的路线找 我们到软件中来看一下。 好，那么这里我们鼠标放到相应的回路线上，这是一回路，然后使用桥架布线这个功能，快捷键是 ctrl 加扣。指定桥 国家的一个起点，我们的起点呢是在这里了啊，电缆钩的上面，这里是起点，然后指定回路的一个终点 wl 幺三零幺， 到了，到这里我们这一个是一回路的指定起点和指定终点，那么可以看到这个黄色的预览，他是沿着我们桥下的一个路线走的，只需要指定起点和指定终点，那么我们的这一个 回路的工程量呢，他就会按照桥下路线走，并且计算，自动计算他的一个长度， 确定之后，那么我们这一个回路的工程量就计算完成了配管，那么他的工程量为零，因为我们这一段这个回路他都是走到桥架，没有发生桥架外的工程量， 所以说也就没有配管的工程量了。 第二个快速布线，配电箱的回路比较多，我们这一个配电箱的回路呢，他有这么 一二三四五六个回路啊，这么些回路，那么这一些回路他的一个起点是不是都是从这个配件箱出来的？那么我们没计算一个回路的时候，是不是要 去每一次都需要去指定这个起点了，那么由于这个问题，我们有一定另外一个功能， 配电箱，他的都在投这个投影位置上，都在调价的投影位置上可以设置调价的一个起点，布置回落 的时候，则只需要选择回路的一个终点即可了，我们不需要再重复的指定起点。好，那么第二个回路我们设置一个起点了， 布线的下面有一个功能起点，那么他的起点设置在这里，这里的起点必须设置在桥架内啊，点击起点，然后使用布线回落二，第二个回落，我们走到这里来，这是第二个回落 是不是？那么这一个回路也布置完成了？第三个回路使用桥下布线快捷键 ctrl 加 q， 随便在哪个位置啊，那么这里也就自动的去生成了。那么这就是我们的调教布线的两种方法，第一个呢是稍微慢一点的，后面是快速布线， 调教布线比较简单，但是呢我们的一个调教布线呢，他会遇到很多种情况， 那么这里的情况的话呢，有几种啊？这里列出了五种。第一个是回路都发生在桥架内的一个布线啊，很简单，我们刚才演示了几个回路都是这样的一个情况。第二个部分回路在桥架内，部分回路在桥架外，那么这一种情况我们怎样来去对他进行布线？ 好，那么我们看一下这一个回落布线啊，我们的这一块前面的这部分都是在桥架内的，但是后面的这一部分他是在桥架外，对吧？我们 起点终点到这里了，外面的这部分我们可以使用手继续使用这个功能 给他绘制啊，绘制到这里来就可以了，另外我们也可以回落识别，回落布线，布线在这里，然后后面的这一段我们使用识别管线功能来给他识别，那么是一样的啊， 过了。然后第三种情况是连接配电箱的竖向桥架与普通竖向桥架的一个区别， 可以看这里，这些是我们连接配电箱的一个竖向桥下， 这个竖桥架是普通的一个竖向桥架，普通的竖向桥架，首先他们之间是一个 颜色啊，这个桥架他的表示方法有区别，连接配电箱的一个桥架，他是有一根斜线的，对吧？ 普通的桥架他没有没有斜线，那么他的一个设置呢？是在选中这个桥架，在属性里面可以给他设置，他是连接配电箱的一个桥架，或者是说是普通的一个速线桥架，这里的设置， 那么他们之间存在布线的话也存在一种区别，我们来看一下他的一个区别，在这里单独演示一下，我找到一个回落使用取消起点啊，这个 起起点他是可以给他取消的，我们起点布置在这里，这是一个起点，那么我们找到终点啊， 找到一个这个回路的一个终点，可以看一下，可以看到啊，那么他的一个 普通的一个竖向桥下，我只要经过，只要这个回路，只要这里的这一段这个回路经过这个竖向桥，普通的竖向桥架，那么他都会自动的去生成这样一个竖向的配线，竖向的配线， 那么我们继续走，走到这里来，我们可以看一下，好，那么我们鼠标我们这个回落是不是他经过了这个 连接配电箱的竖向桥下，但是这里他经过这里的时候，他就没有生成竖向的一个配线了，因为他是连接配电箱的，只有我们这个回路到了这里，我把鼠标放在这个位置，终点在这个竖向 连接配件相等一个条件向上，那么他才会去生成这样的一个竖向的配线。我们经过的这个竖向的一个 配电箱的桥架，他是不去自动生成竖向的配线的，普通的桥架只要经过这里他都会去生成竖向配线，那么这就是普通桥架与竖向配电箱桥架的一个区别了。再看一下桥架内配线高度的一个修改， 那么这一种情况，我们通常是在电井里面布线的时候，会遇到这种情况，一个回落 起点，然后再到终点， 我们这里设置一下吧，这个这个 桥架，我们给他设置成普通的桥架属性普通的桥架，那么这个普通的桥架呢？他的一个高度设置数修改他的一个高度了啊，把他的高度给他设置一下，他是三十米的一个电井的竖向桥架， 那么这里的这个电井的竖向桥下，我们使用回路布线的时候， 一个回路经过这里的竖向配线，经过这里的竖电影，然后他的竖向配线，那么是不是他 他的一个立管的一个高度？他竖向的配线的这段高度，他肯定不是我们的这个竖向桥架的一个高度了，对吧？那么他可能只到了一层，只到了二层，那么我们是不是需要去修 改这个竖向这电井里面的这个竖向配线的一个高度了，那么他的修改这一个竖向配线的一个高度是直接选中框选这一个回路，首先鼠标我们要放在这个回路线上啊，当前回路线，然后框选这个 竖向桥架，他也把我们的一个竖向的配线也给框选了，框选之后在上面我们的立管的高度框当中输入需要的这个竖向配线的一个高度， 假如三米加上零点六米，他只到一层设置高度完完成之后点击回车好了，那么现在这一个他的竖向配线的 高度就给他修改过来了，我们的桥架他的一个高度啊，他还是三十米，没有对他进行修改，我们这一个回路当中如果还有其他的一个回路，这里的竖向配线他也不会被修改，他只会去修改我们当前回路的这一个竖向配线。 最后我们再来看一下回路跨楼层的一个布置，那么回路跨楼层的一个布置非常简单啊， 这个功能，这个功能的话呢，和我们嗯手上的一个思路是一样的，手上的思路是一样的， 我们这个回路是不是计算到了，计算到电井的这个位置了，那么我们这一个回路还没有算完，他在我们 第二层还有还有一段，对吧？那么我们还是把鼠标放在这个线上使用乔家布线到第二层去给他布置就行了啊，到第二层去给他布置第二层，他的起点是哪里，终点是哪里，我们给他布置即可了啊，那么这就是回路 跨楼层的一个设置啊，他的一个布线啊，非常简单，那么这里呢，我们的一个调教布线呢也讲解在这里，谢谢大家观看。
53鹏业软件叶茂

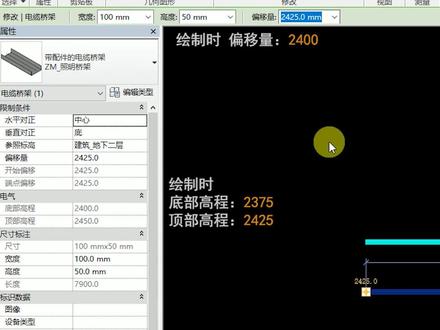

01:16查看AI文稿AI文稿在位置桥架时的 bug 问题，在 rate 中，我们选择绘制电缆桥架时，可以看到垂直对正方式中有底中顶三项对齐方式。我们先来看重对齐，此时记住偏移量还有底部高层和顶部高层三项数据 尽情绘制，绘制完毕，选中绘制好的桥架，可以看到天一亮，底部高层、顶部高层与刚刚绘制时完全一样，此时我们选择底对其进行绘制。 二、即将出现，我们可以看到天一亮为二四零零，底部高层显示为二三七五。我们绘制完毕后，再选中刚刚绘制的桥架，可以看到此时天一亮，底部高层全部和绘制时不一样。这就出现了 绘制桥架时的 bug 问题，如何避免呢？我们在绘制桥架时，只需看绘制时的垂直对正和拼一辆二项数据即可。选择底对齐 输入的偏移量就是桥架底部的偏移量。选择中对齐输入的偏移量就是桥架中部的偏移量。在会议前选择底对齐和顶对齐时，自动计算的底部高层和顶部高层是不正确的。
81BIM日技
15:55

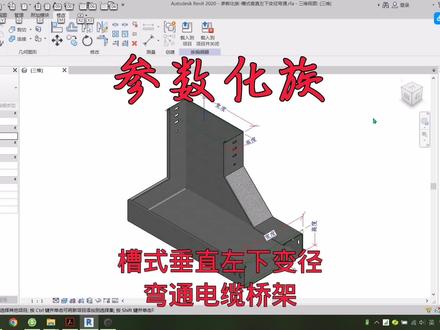

02:44查看AI文稿AI文稿参数，画足槽式垂直左下电竞弯空电缆桥架技术展示， 邀请您看见每一种技术，感受每一种生活。
28时移拾忆
04:07查看AI文稿AI文稿参数画族电缆桥架支架拖币展示本期视频讲述电缆支架拖币的绘图方式，自由三维多方位查看支架拖币的真实外观着色、真实模式材质度新钢 本桥架支架脱壁的绘图方式，采用多级内嵌足的绘图方式，绘制逐级关联族类型的标注参数，已完成参数画足的绘制， 将支架移动到右边展示参数化控制 参数控制拖币的间距 参数控制支架立柱花槽钢的长度 参数控制支架的旋转角度 参数控制拖地的长度。 双击支架进入内嵌足，进入一级内嵌足本一级内嵌足为基于面对工智常规足本足内标注支架的旋转角 读参数进入二级内嵌足本族内有标注托币的间距参数 展示足类型参数数据公民参考 双击拖币进入三集内欠足本内欠足维基于面对工智常规足三维展示拖币 b 母工程 relates 软件绘图技术经验分享， 查看拖币的标注参数， 邀请您一起来看见每一种技术，感受每一种生活！
18时移拾忆
03:49查看AI文稿AI文稿b 木工程瑞瑞特技术瑞瑞特二零一八版残手化足的绘制残瘦化足电缆桥架水平弯通体积水平弯通。 参数化组指的是在制图过程中， 即使用注视的形式对尺寸规格进行标注，以达到 通过参数，通过参数控制强降的尺寸规格，达到快速绘制各种 规格尺寸的桥架的效果。展示一下， 一百块，两百块，三百块， 四四百块， 不管看多少， 绘图过程中，在参照标高还有角度等，全家 弯曲角度等各种尺寸，这一个是抛灭师徒 横杠，是以欠套组的方式，欠套组的方式欠套。在 这个乔家里面足中足右边这个可以很大，可以看到前里面，前里面没，前里面没有标准东西，右里面也没有， 后立面也没有，左立面也没有。 回到三维师图看一下三维，这三个孔是桥架的连接片连接孔，这个小孔是桥架接地的螺栓孔。 参数化足主要原则为 牵一发耳洞全身，指的是在修改某一个参数的时候，其他相关联的参数也随之变化。 比如说这个参数组类型里面后面这个公式强加总长度的公式， 比如说在修改桥架宽度的时候，桥架总长度也随之变化，横档长度也随之变化。 感谢观看！
6时移拾忆
03:29查看AI文稿AI文稿参数画族曹氏垂直等近上弯通电缆桥架展示本期视频讲述本类型桥架的绘图原则，自由多方位查看桥架真实外观，桥架着色真实模式才制度新钢 将桥架移动到右边展示参数控制，点击足类型查看参数，控制桥架的宽度在绘图过程中， 将图形轮廓锁定于参照平面，通过控制两个参照平面的距离来实现控制桥架的宽度。 查看参数控制桥架的高度通过注视标注控制图形的轮廓来实现控制桥架的高度。 查看参数控制桥架弯通的弯曲角度，弯通的角度可以在零度到一百八十度之间自由调整角度参变的绘图方法， 先用参照线绘制出图形的放样路径框架，并将参照线加以角度参数标注，再将图形的放样路径绘制在基于参照线的平面，并对其锁定或加以尺寸标注进行约束，以使图形跟随参照线进行角度变化。 真是仿佛一场游戏。 双击桥架进入桥架内线编辑过程族查看内嵌足桥架的编辑线，在绘图前，先用参照线绘制出桥架的框架并加以约束， 在将绘制的图形轮廓或放样路径对其锁定于参照线，已达到通过参数来控制桥架的变化。查看参照标高 查看前里面， 查看右立面， 查看后背面 查看左立面 查看桥架的参数标注方式，查看参数之间相关联的函数公式。公民参考画本类型的桥架 字母工程 vid 软件绘图技术经验分享，邀请您一起来看见哪一种技术，感受哪一种生活！
3时移拾忆
