博途plc内存占用多少怎么看
粉丝1283获赞7372
相关视频
00:50查看AI文稿AI文稿写好程序之后，如何查看 cpu 剩余的空间还剩多少？我们在这里找到我们写好的 cpu， 找到之后呢？在 cpu 里面找到在线和诊断，我们双击打开在线和诊断功能，打开之后我们可以进入到在线访问里面，可以看到我当前所连接的 cpu 订货号，还有当前 cpu 的固件版本号， 以及我当前所使用的软件版本号，都可以在在线和诊断的功能里面可以看到，在这里去选择在线诊断功能里面的存储器，选中之后可以看到当前 plc 里面 所剩余的存储空间还剩多少，里面有三个，第一个叫做装载存储器，第二个叫做工作存储器，第三个叫做保持存储器。在这个存储器里面，他们所代表的数字全部都是以字节为单位，也就是当前 cpu 里面已使用的字节，未使用的字节，总共多少个字节都可以在当前的在线和诊断功能里面可以查到。
53郑鼎PLC刘老师
02:42查看AI文稿AI文稿今天我们来测试一下，博图微视七啊，占用多大内存啊？我们先看一下啊，打开博图软件，打开博图软件，博图软件博图软件微视七啊， 打开时候很慢啊，大约得需要二三十秒才能打开，然后呢，我们把这个任务管理器调出来， 倒数之后，我们看这个博图啊，就什么也没干的情况下呀，他就占用了二点五 g 的两千五百兆啊，两千五百兆的内存什么也没干啊，这是 什么也没干的情况下，他就占用了二五零四兆。那么如果说我打开一个项目，我们再看啊，打开一个就是最近什么也没有的项目啊，我昨天新建的一个项 项目，打开一个项目之后 就是这项目，大家可以看啊，什么也没有，基本上啊，就是主菜的一下，然后呃，添加了一个气钢块，剩下什么也没有啊，就是主菜一个片漆，一个主卧钉， 然后呢程序中呢，有一个二比一添加了一个 fb 块啊，就这点东西，那么我们看多图啊，要占用多少啊？刚才没有打开程序的时候，占用了是两千五百兆，打开程序呢，大家看，占用了七千零六十七兆 啊，大家看七千零六十七兆，所以你是八 g 内存的就不要考虑装国图为十七了啊，为十六也差不多，那么我们用国图呢，最最差点也得得十六 g 内存啊，现在我 我这十六级内存已经占用了百分之八十五了，十六级内存啊，所以呢，博图啊是很好内存的啊，大家用博图内存一定要大，即使大啊，即使很大，那么他这个呃就是程序操作呀，也 会会很慢啊，那同时停下，我打开一个三零的过客三，我们看他占多少内存啊？什么也什么也没干的情况下，过客三呐，占了八十八兆内存。八十八兆啊，八十八兆内存。打开一个挺大的项目啊， 打开一个国土，呃，二系列的大项目啊。那么他占用多少内存呢？我们看再看一下，占用了二百四十三兆啊，那么是国土 补单，九牛一毛啊。差不多啊，九九九牛一毛。所以用国图的时候我们这个内饰一定要大大大啊，想多大多大，最好加到三十二起以上啊。
382自动化韩工
00:39查看AI文稿AI文稿西门子 plc 到底能装多少程序呢？西门子 plc 中程序量的多少？受储存器区域的大小限制，工作区储存器就是最大程序量，每个型号的 plc 都不一样，我们可以在连接 plc 的情况下，点击菜单栏中转至在线，并打开设备组态，在随后的弹出窗中双击 cp， 然后在右侧状态栏中选择在线工具。在这个页面中我们可以看到 cpu 的各项内存信息，其中工作区储存器就是程序装载的区域，这个区域的大小代表了当前 plc 能装多少程序。觉得有用的话请点赞收藏，谢谢！
257自动化刘工
01:02查看AI文稿AI文稿博图 v 十六对于电脑的要求啊，首先咱们内存的话，内存电脑内存建议在八 gb 以上啊， 博图他适用于咱们西门的三百四百幺二零零幺五零零等系列，他占的内存呢也比较大，所以低于八 gb 以下，他这个虽然安装成功，但是在运行过程中不是很 那个流畅啊，在编程过程中也会出现卡死、闪退等情况，所以我们建议咱们的内存运行内存在八 gb 以上，最好是十六 gb。 然后第二点，处理器方面，咱们 cpu 建议呢是用咱们阿七级以上的啊，阿七级以上，因为咱们阿七级以上他一般 都具备的是咱们的超线成功能啊，同时他是咱们最主要的是差距是咱们阿七比阿五有更多的这个二级缓冲。
06:38查看AI文稿AI文稿大家好，今天呢我给大家回顾一下啊，新闻子幺二零 plc 啊，他的各种存储区的大小啊，在博图里呢，给大家演示一下，首先我们进入这个 plc 的主程序就是这里啊， man o b 一啊， 进来之后呢，就是我们编程的空间，我随便掉一个指令 就是大于指定好了啊，这个比较的类型呢，给他写一下啊，要不然他会报错，那么我们知道 啊，幺二零零系列 plc 啊，全系列他的输入输出印象区都是一千零二十四个字节，那么他的范围 就是 i b 零到 i b 幺零二三，对吧？我这里下边呢，先给他输个固定的数字，这个没关系，那么上边我给他出一个啊， i b 幺零二四，给大家看一下。 i b 幺零二四， 大家看，输入了之后呢，他这个自动会变成红色啊，我点上去看一下 啊，现在就提示输入的地址啊，不再有效地址范围内啊，就说明我们这个输错了， 已经超了他的印象区的范围了，对吧，你点进去就是红色的，那么我们给他啊，小一个字节，也是他的最大字节， 就是 i b 幺零二三，对吧？ i b 幺零二三，好 啊，这样输进去呢啊，就没有出错的提示了啊，我把这个指令复制过来啊，测试一下他的 啊，输出用下去同样的 qb 幺零二四， 是吧，你输进去就提示啊，你出错了，对吧，又朝范围了，给改成一个啊，幺零二三，好， 那么这种就是没有问题的了，因为这个语句啊，需要一个啊执行的结果啊，我给他加一个线圈， 随便填一个就零点零，好，我们编一下， 大家看啊，是不是错误为零啊啊，西门子的 plc 变异的时候，大家注意，只要错误不是零，就是没有问题的，如果是警告，有几个啊，不用管他啊， 这个啊，就证实了我们输入输输入输出印象区的大小，对吧？那么接下来再看一下 m 区的 am too m 区啊，幺二幺幺跟幺二幺二是四零九六个字节，其他的幺二幺四到幺幺七是八一九 十二个自己，对吧？ 我们同样啊，以这两条指令给大家举例啊，复制过来， 那么这里呢，我给他改成 mb 四零九六， 大家看是不是又提示输入的地址啊，不在范围内，所以说他是最大四零九五， 对吧？这样这条指令啊，就没有问题了，这里呢，我给改一个 q 零点一，地址 不能重复跟上面了，对吧？上面零点零已经用掉了。好，那么这个时候编一下啊，没有错误，证明我们的程序啊，语法上是没有任何问题的 啊，那么我们接下来啊，同样的用这么条指令啊，在幺二幺四及以上的 plc 进行测试一下啊，添加一个 plc 幺二幺五，好了， 我们把刚才那个程序呢啊，就是这一段 再复制过来， 然后在这个幺二幺五这里给他粘贴一下 啊，这因为电量没有定义 ip 幺零二三，对吧？那个这里呢，我们写一个 四零九六 对，同样 q 零点零，大家看这里是不是就不会爆错了，对吧？因为 幺二幺四到幺二幺二幺七啊，他是有八 k 的字机啊，也是到八幺九二 这么多字结啊，同理的，我这里输个 mb 八幺九二仍然是错误的，对吧？最大是八幺九幺 mb 八零九二，是不是啊，又会提示你出错，我们改成个最大的八幺九幺， ok， 没问题了，对吧？ 编一下啊，成功啊，这个就是各种印象区啊的大小，在这个博图中的演示，大家编程的时候啊，一定要注意这些 边缘的字节设置问题啊。好的，先给大家介绍这里，感谢大家的观看。
344仪控白哥精品工控课

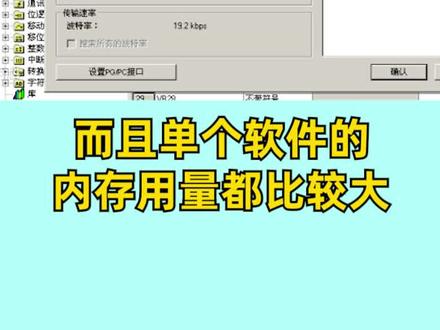

00:23查看AI文稿AI文稿波图系列最大的构并不是硬件，而是软件。波图把 type 七和文 cc 等继承到了一起，而且单个软件的内存用量都比较大，使得整个博图软件非常之内存，动不动电脑就被卡住。德国工程师也吐槽波图不稳定，经常 死机或者丢数据。虽然拨图已经发展了五六年，这些问题基本上已经不再出现，但是系统庞大的问题对于工程师而言是一个不小的麻烦，希望西门子可以对拨图软件进行更多的优化。
606工业新科技
14:40查看AI文稿AI文稿在 tia 博土软件中，可以对项目进行有效的支持产权保护及快加密保护，加密范围包括程序快、 ob、 fc、 fb 以及 db。 需要对快进行加密时，只需通过鼠标选中要加密的快后，点击右键选择专有技术保护，并输入加密密码后确认即可。加密的密码可以是数字、字母及符号 加密后的快，左下角有小锁的图标，提示该快已被加密。加密后的快如果没有密码是无法查看到其内 程序的，只有输入了有效的密码才能对快内容进行查看或编辑。 除了可以对快进行加密之外， s 七幺二零零幺五零零的 plc 支持快绑定的方法，实现知识产权的进一步保护。 所谓快绑定及程序快可与 cpu 序列号或 smc 卡序列号绑定。所有 ob、 fc、 fb 程序快都支持快绑定保护。 下面通过视力演示一个 fc 的快绑定功能。首先可以通过在线的方式查看 cbu 序列号，当然也可以直接在设备上查看到该序列号， 然后复制 cpu 的序列号并转到离线状态， 将该 f c 与此序列号绑定。序列号绑定的方式必须与快加密共同使用。 程序下载到 cpu 后，程序可以运行监控。 如果拷贝绑定的快到其他 plc， 在下载时， s 七幺五零零 cpu 会检查绑定的快与设备序列号是否相同，只有序列号与绑定的序列号相同时，该项目才能下载到 plc 中，否则绑定的快将无法下载。 除此之外，程序快还可以绑定程序存储卡 smc 的序列号，防止通过存储卡复制程序。 s 七幺五零零 plc 还可以通过不同等级的密码来对 cpu 进行访问保护，通过 cpu 属性中的保护栏中设置， 如果有其他 p l c 或 h m i o p c 需要访问 s 七幺五零零 p l c， 则被访问的 s 七幺五零零 c p u 必须勾选允许来自远程对象的 put get 通信访问，否则通信将无法建立。 plc 的访问等级共分四个等级，完全访问权限，用户可以不受限制的访问 cpu。 独访问权限，用户只能对 cpu 进行独访问和连接 hmi， hmi 访问权限 仅允许用户进行 hmi 访问。无访问权限，任何操作都需要输入密码。 下面以视力的方式演示如何为一个 cpu 设置斜访问密码，并将配置下载到 cpu。 之后，如果对 cpu 进行任何修改，则需要输入访问密码方能操作。首先，设置完全访问权限，密码， 下载配置到 plc 即可完成对该 plc 的写访问权限设置。 设置完成后，如果修改 plc 的配置或软件并需要重新下载，则必须输入密码。 设置了访问权限的 plc， 即 display 面板，右上角有一个小锁的图标，提示该 cpu 处于访问保护。 除此之外，还可以阻止未授权的 hmi 访问 cpu。 在 hmi 测出了正常的阻态之外，还需在连接属性中输入访问密码，否则该 hmi 无法与 plc 建立连接。 每个 s 七幺五零零的 cpu 均自带显示面板，可以通过该面板修改 plc 的运行状态、 ip 地址等。该显示面板也可以设置密码， 以防止未经授权的访问。 例如，在 cpu 属性的显示中设置显示面板的密码， 下载 cpu 配置后，阻态生效，如果通过显示面板改变 cpu 的运行状态，则需要输入密码。 为了防止外网的未授权访问， s 七幺五零零系统还配备了一块支持防火墙及 vpn 的以太网卡。 cp 幺五四三杠一下面将演示如何对 cp 幺五四三杠一进行配置。 在插入一个 cp1543 杠一后，首先要为该网口分配子网，并为其设置 ip 地址。 如果要激活 cp 幺五四三杠一的安全功能及 security 属性，则必须首先创建一个全局安全的账号，并为该账号设置密码。 账户创建成功后，方能激活 cp 幺五四三杠一的安全特性及安全相关的功能才能进行设置。 对于 cp 幺五四三杠一的防火墙来 分为两种，一种称之为普通模式，另一种为高级模式。在普通模式下，可以通过勾选方式选择不同的协议，使 cp 幺五四三杠一根据选择的协议创建访问规则。 而在高级模式下，可以基于通信的原地址和目的地址等进行设置，可根据 ip 地址、麦克地址以及对应的协议等设置访问规则。 例如，可以设置允许 ip 地址为幺九二点、幺六八点三点一百的设备访问，该 cp 幺五四三杠一可用同样的方法设置 mac 规则。 下面以视力方式介绍如何使用 tia 博图中的全局防火墙规则对一个项目下的多个安全 模块进行统一设置和管理。全局防火墙规则的优势在于，对一个项目下的多个安全模块，如果有相同的防火墙规则，可无需为每个模块单独设置，而利用全局防火墙规则为其统一设置、统一管理、统一更新。 视力中两个 cp 幺五四三杠一都需要与 ip 地址为幺九二点幺六八点三点二百的设备进行 s 七通信，这样可以在全局安全设置中为其统一设置。 在全局安全设置防火墙。全局防火墙规则级 ip 规则级下新建一个 ip 规则，即允许来自外部 ip 地址为 192 168 3 20 的设备与该 plc 战进行 s 七通信。 然后将刚才创建的全局防火墙规则分配至两个 cp 幺五四三杠一模块。 分配完毕之后，对两个 cp 幺五四三杠一的防火墙规则进行查看， 可以发现创建的全局防火墙规则已被添加到每个 cp 幺五四三杠一上。同样的，全局防火墙规则也适用于基于 mac 的规则。 cp 幺五四三杠一不但支持防火墙功能，还支持 vpn 功能。下面以视力方式介绍如何在两个 cp 幺五四三杠一之间建立 vpn， 并基于该 vpn 隧道建立一个 s 七通信连接。 市里中有两套 s 七幺五零零先为其中一套配置一块 cp 幺五四三杠一以太王卡， 然后依次为 cp 幺五四三杠一分配 ip 地址及子网野马等信息，并设置全局安全用户名和密码， 然后该在 cp 卡属性中激活安全功能。对第二套 s 七幺五零零也配置 cp 幺五四三杠一以太网卡，并进行相同的操作。 在全局安全设置的 vpn 组下，双击添加新 vpn 组来新建一个组，并可以根据要求定义 vpn 组名称。之后该项目下所有支持 vpn 的模块均会在可用模块下列出， 选中所要配置到该 vpn 组的模块，通过按钮添加的方式将选中的模块添加到该 vpn 组。 在 vpn 的属性中，可以根据实际情况修改其密药方式以及 vpn 连接的相关参数。势力中选择使用证书方式，其余 vpn 参数均使用缺省。 现在可以在两块 cp 幺五四三杠一之间建立一个 s 七通信， 该 s 七通信及通过此 vpn 隧道进行之后对将项目分别下载到两套 s 七幺五零零 plc 中就完成了 vpn 通道的创建。
60流星雨520
00:39查看AI文稿AI文稿搞公控啊，这个电脑是个问题，这不学员的老电脑扛不住了，这一生气对吧？花了一万三千块钱买的一个联想 p 系列的工作站啊， p 幺五啊， p 系列的啊， p 系列的 这是。不过呃，各方面也都非常好啊，指纹啊，背光也都有。还没开始装软件，装软件的时候我们再看一下速度，应该是没有，应该是绝对是最快的啊，不过大家用一般的内存达到八 g 能用就行了啊，没有不就是，当然的话，如果说最好是买好一点的，但是一般电脑也可以内存达到硬盘差不多就能用了。喜欢学习的啊，双击六六六啊。
01:25查看AI文稿AI文稿好，大家好，我是雷老师，今天给大家分享一个两百升二的 psc 的一个知识点，就是我们 psc 里面有很多存储区，那么存储区究竟有多大？ 今天是以其中的微区为例，因为微区是比较大的，那么微区的究竟有多大，是根据我们 cpu 的型号不同，他所成的成绩的大小也不一样， 那么我们从最低的型号像二零四，二零，三零，四零、六零，那么先来看二零他有多少？ s t， 二零和 sr， 二零都一样，那么他有多少人？他有八千一百九十二个字典的大小， 那么如果说你像后面的三年的话，他有多少？三年在他的基础之上就大了很多了，他有一万 两千二百八十八个字典，那么越往后就越大，那么四零的话， 他有一万六千三百八十四个字节，那么六零呢？ 六零零两万零四百八十个字。 那么大家清楚 plc 还有哪些成熟区，他们的大小又是多少呢？欢迎大家来我直播间，今晚七点半不见不散！

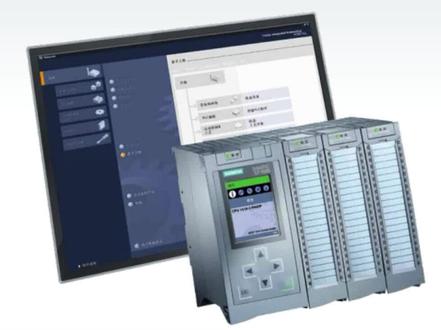

00:52查看AI文稿AI文稿如何估算西门子 s 七杠幺 500 装载存储区中的用户程序所需要的存储空间的大小？这一般有两种方法，一种是通过工具栏处的资源进入后查看已使用的装载存储器来查看。不过因为硬件阻态连接、阻态配方等文件不能通过装载存储器来确定， 所以想要获取准确的大小还得使用第二种方法。这种方法首先是在硬盘中创建一个文件夹，将该文件夹作为用户存储卡， 然后在设备栏中添加该文件夹作为用户自定义读卡器，再将完整的 s c 杠幺五零迎战投放到读卡器文件夹中的路径执行装载。 最后再进入该文件家查看文件家的属性，就可以获取所需的存储空间大小了。想获取该说明的详细操作文档，关注并私信或登录江西自动话网搜索即可。
59工控小生-某工
10:04
01:24查看AI文稿AI文稿在薄涂的使用过程当中，如何给 m 存储区的变量进行断电保持设置，下面给大家演示一下，我们通过变量后面的保持选项，可以判断出当前的变量是否设置的断电保持，很明显我们这几个是没有设置过的， 我可以选择一下这个选项，设置一下我们变量保持的范围，从 mb 零开始，那这里面我们就需要设定两百零一。好，然后这个勾就勾选上了，如果说你设置的不是两百零一，你设的是两百的话。 好，这个勾没有勾选，没有勾选就指的是说没有进行锻炼保持设置，我们赶回两百零一。设置完成了以后 后，需要对程序重新下载，下载后我们可以给他演示一下，找到对应三个变量在状态，在监控表里面输入他相关的一些数值， 好写入，写入以后找到我们仿真器停止一下 在运行，我们可以看一下只有 m 两百点零这边进行的锻炼保持，其余的两个已经做了复位。
217PLC 学习吧(邓老师)

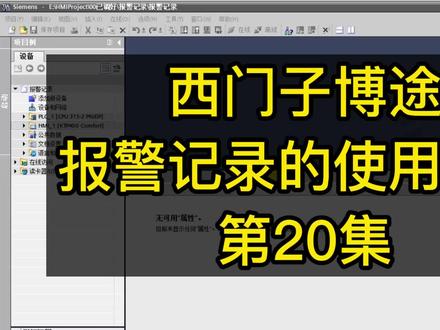

07:06查看AI文稿AI文稿本奖介绍报警记录，报警用来指示系统的运行状态和故障。文 cc 可以用报警记录来记录项目报警，报警记录可以用别的应用程序，例如微软的 excel 来查看。 打开项目报警记录， p 二 c 一为 cpu 三幺五杠二 p n d p h m i 一为十英寸的星驰系列面板 kt p 四百抗辐射 双击打开项目书中的历史数据编辑器， 再打开报警记录选项卡， 第一行深 成了一个报警记录，每个记录的数据记录数为五百，存储位置为 csv， 文件路径为十多瑞奇卡德 usb。 选中了报警记录以后，再选中属性，属性记录方法，现在我们采用的是循环记录这样一种记录方法，需要勾选辅选框 记录事件文本和出错位置，在运行系统启动的时候启用记录， 重写的时候对记录的处理方法是重置记录，也就是把原来的数据记录清零。 打开 app 门外 报警编辑器，在报警类别选项卡主态用前面生成的报警记录来记录事故类别的报警。再双击打开 hmi 的确认的电量表， 在电量表中生成了沃尔的数据类型的电量事故信息绝对地址为 nw 十二，用他的每一位来触发一个报警事件。 打开 hm i 报警编辑器中的李闪亮报警选项卡， 我们主态了三种事故报警，分别是发电机的基础过熟、基础过压和基础过流，他们分别用事故信息 mw 十二的地点 位到第二位来出发， 也就是用 m 十三点零到 m 十三点二来处罚。这样的三个报警报警类别均为事故。现在打开跟画面， 选中跟画面中的报警视图，在选中巡视窗口中的属性属性，常规选择显示报警缓冲区和要显示的报警类别，有事故警告和诊断事件。 下面介绍报警记录的模拟运行，选中项目书中的 hm i 一执行菜单命令在线仿真使用变量仿真器， 点已成功以后出现仿真面板，显示出更画面中的报警，试图 在仿真器中生成变量。事故信息 采用默认的参数，在设置数据列输入一按回车键确认，这样就将事故信息 m w 十二的最低为 m 十三点零，只为唯一 事故基础过属被处罚。在报警试图中显示出报警到达基础过属，单击报警，试图右下角的确认按钮 出现报警到达已确认技术过熟，再 设置数据链写入零 零， m 十三点零为零状态，起速过速，事故消失。 报警师途中出现了报警到达已确认离开机组过熟。再将二写入设置数据列， m 十三点一被直为一状态，因此触发了事故基础过留，出现了报警显示到达基础过留，再将零写入设置数据列， 出现的报警是到达离开接触过流，单击报警是途中的确认按钮出现报 到达离开已确认基础过流。现在我们来打开 c 盘的文件夹， 十多锐气卡顿 usb， 再打开保险记录，令这个一克十二文件 文件中的他有 ms 列是以毫秒为单位的时间标志，这一列是报警过程的属性，二为报警未处理， 这一列是报警时间的状态，一未到达， 三未到达已确认，二未到达已确认离开这个状态。一又是到达零，未到达离开。六未到达离开已确认。 这一列是报警的类别，一为错误或者交事故，这一列是报警的编号。前三条报警是基础过事故的编号， 后三条报警就是上面的这三条报警是基础过留的编号，他的编号为，二， 挖耳一到挖耳。八他们是制服穿格式的包紧边 量的值。如果在报警文本中插入了电量，可以通过这些电显示出来。插入了电量的值， 这一列是报警的时间标志，这一列是报警文本。 这一点是与 hmi 设备连接的。 ps。
110Gary学习库
