广联达中显示未使用梁标注怎么改
粉丝790获赞969
相关视频
01:37查看AI文稿AI文稿在咱们软件中这个建模绘制的时候，绘制梁的时候，我们有时候会遇到梁的原位标注图纸无法识别情况。 比如说咱们现在这个图纸可以看到这个十一二八无斜杠五，这个属于原味标准，包括这个也属于原味标准，咱们可以识别这个梁，看一下先提取边线， 然后再提取集中标注，提取集中标注，我们可以看到这个时候这个原位标注同样被选中，提取的时候原位标注也被提取掉。现在咱先识别梁， 识别连完之后 m 自动识别原位标准， 发现我们的原味标注没有被识别掉，这是为什么呢？因为咱们刚才提取这个，呃，集中标注的时候，原味标注同样被提取掉，我们可以怎么做呢？用还原 cad 还原，重新提取原味标准，然后再自动识别原味标准， 这时候我们可以看到这个原位标注已经被识别完成，所以说我们在无法识别原位标注的时候，可以采取还原 cad 这个方法，然后来进行识别。谢谢大家，今天的分享完毕。
283路途中
02:31查看AI文稿AI文稿我能答，识别的时候呢，经常有一些有文标注是识别不了的，这个的话是什么情况呢？好，下面的话我们来讲一下这种情况啊，这个 橙色的呢，是没有识别出来的语文标注，然后的话我们可以用这个点选识别的方式呢，把它来识别一下，选择点选识别，然后呢再点到我们的这个信息上来，然后点住这个量，再点他一下， 然后他会报错，他说你输入的数量不相等。好，我们再来看一下这个数量不相等的话，我们应该怎么处理， 大家看一下啊，这个数量的话是五 c 二十五，然后它是四杠三，四杠三的话表示是两排，上面是四根，下面是三根，对吧？这个是实图的常识啊，然后我们总共是五根，怎么会去到七根呢？ 所以的话这个很明显啊，是图纸错了，当然关于这一块的话，我们也可以单独打开图纸来确定一下，这样的话看看是不是，嗯，更准确啊。好，打开图纸之后呢，我们可以找到这个位置， 大概这个位置啊，看一下这个位置，图纸里面标的也是五 c 二十五，四杠啊，斜杠三啊，所以这个的话有点像那个 实习原画的啊，这个图纸知道吧？所以的话这个怎么办呢？我们是不是直接这样子就识别不了了啊？不是的啊，我们有一个方法，那就是我们去改图纸， 就是说如果你确定啊，百分之百是这种图纸错的话，我们可以点击我们的这个这个位置啊，看到没？看鼠标这里有个 cd 操作，然后呢有个修改 cd 标注，看到 没有？在这个位置修改 cd 标注好点中他之后呢？然后我们点中要改的地方，比如说这个位置点他一下，点中好之后呢？这个明明是二跟三，对吧？所以的话我们改成二跟三，当然这个要你自己推一下啊， 如果他有三根的话，那你上面改两根就可以了，知道吧？啊？好，这样的话就改好了，改好之后呢，然后我们再来识别一下，可能就能识别出来了，然后点中原为标注 识别啊，点选识别，点住这个梁，再点一下这个信息在右键，哎，现在的话就识别出来了。所以的话关于这种图纸有明显错误的，我们是可以直接改图纸的啊， 你们也不用纠结，包括这个数量啊、跨数啊等等一些信息，我们都是可以去改的，但是记住了啊，改完之后你要先记录下来，到时候的话可以反馈给设计。
618陈陈造价
01:17查看AI文稿AI文稿对于框架梁来说，我们该如何修改它的原位标注信息呢？我们以这道框架梁为例，给大家做一下演示，从图纸上可以看出来，这一块的梁的高度是九百毫米，而这一块呢，它是一米六六， 并且它的顶标高也是不一样，这一块梁的结构标高比本层的结构标高降了零点九九米，而这两块呢，它的结构标高比本层的结构标高降了零点二三米。那么对于这些信息，我们该如何进行修改呢？我们需要点击一下这里的原位标注， 选中这道梁之后呢，我们点到这里，把倒三角点开，这里有下巴金，有固金、支数洁面、侧面原味金，我们需要改一下它的洁面尺寸，把这里变成二百五乘以九百的洁面。那么对于这一块的 起点标高和终点标高，我们可以通过表格里边进行修改，把它变成负一米一，这里变成负一米一就可以了， 因为本层的结构顶标高是负零点一，那么如果他降了零点九九米的话，就用负零点一减去零点九九，也就是说负一米一。那么这些信息修改好之后，我们看一下他的三维，现在呢，他就是这种形式的了。
272工程造价丽姐
01:27查看AI文稿AI文稿百分之九十九造价新手都犯过的错误，我们看一下这根量，不知道到底错在哪里，然后的话这里这一软件就识别成两根量，我们看到而实际上的话，我们看一下这个量的集中标注，它括号二， 括号二的话就表示这个梁有两跨，就是这里是一跨，这里是一跨就是两跨，但是它是完整的一根两，所以说我们要修改的话，首先要把它选中，右键把它合并成同一根两，然后这样子就可以了。但是的话我们看到这个制作，这个三角黄色的符号表示的就是制作，因为它是两跨， 然后呢这里就应该有一个之作，这里有一个，这里有一个，就是两个之作算一跨，所以是一跨两跨，所以的话这里就左边，这里就少了一个 制作，我们要在这里加一个制作，怎么加呢？我们首先点击上面，这里有一个设置制作的按钮， 然后我们选中这根量，然后再选择它相应的制作的位置，就是这里，然后鼠标右键确定，我们看到这里终于有三个制作了，这样子就修改完成了， 然后的话他可能颜色还是没变，还是红色，可以不理他，或者说你想把它改变一下颜色的话，这里有一个重题量跨，这样子他变成绿色，这样子的话就可以了。
364工程造价实操培训李老师
01:25查看AI文稿AI文稿在打开图纸之后，发现这些标注都不见了，有的是梁标注，柱子或者是板，这些标注都不见了，那把图纸重新打开， 在一打开图纸的时候，他会提示缺少这个文件，一定要点替换文件，如果你没有点替换文件，他就会导致 那些标注的消失或者是字体的消失，这里他一共缺少了四个，那点替换文件之后，在这里一定要选择字体，如果没有选择字体，他也会消失掉的。一直选点了之后要点确定 这个窗口，一定不要去点，始终执行我的选择，然后再点叉叉，如果这样子去操作了，那么以后他都不会提示这 窗口，会导致以后打开所有图纸都可能面临着一些标注消失的问题， 那如果像那样子操作了，该怎么挽回？鼠标放到 cad 上，点右键，点选项， 点系统隐藏消息设置，如果那个消息被隐藏掉了，在这里就有个选项，可以把它勾上，然后点确定，他就恢复回来了，那么刚刚没有显示出来的标注，现在都显示出来了。

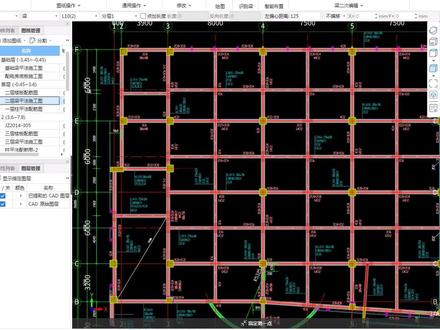

00:49查看AI文稿AI文稿梁原位标注这样搞，我们识别完梁了之后呢？下一步的话我们要识别梁的原位标注，然后我们再点击这里，点击识别梁这里，然后下面的话它有一个识别原位标注，因为前面我们已经提取过这个梁的原位标注， 这个自动提取包括了集中标注和原位标注，所以说让我们识别的话，直接选择这里自动识别原位标注，先不管它点击是 确定它会有一个提示错误的地方，这个我们后续在进行逐一的处理， 后面会进行一个个的手工修改，然后我们看一下整个两，我们就识别完了原位标注，识别完的话他会变成这一个绿色。
129工程造价实操培训李老师
00:18查看AI文稿AI文稿在填写年尾标注的时候，会提示两跨数与数字不符，这种情况会怎么处理？这条两个信息是单边选调 e a， 但是他现在就说这个跨数是两跨，这就是不对了，重新输入 e a， 点击确定，这样他就对了，就不会是红色的了。
198广联达实训课堂工程造价

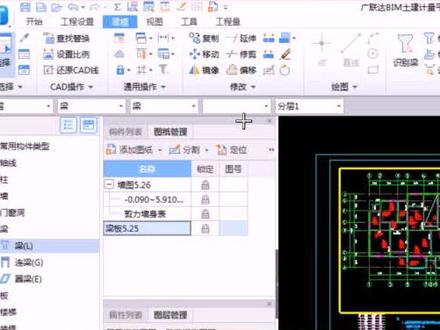

03:09查看AI文稿AI文稿我们讲一下识别梁，那识别梁，首先我们需要把需要的图纸给分割出来，我们现在是在手层，那我们找到一层的梁平坝施工图，把这张图纸分割出来，点击手动分割， 然后选择我们分割好的图纸，进行量识别，识别量的操作，演示， 提取边线，自动提取标注，然后点选识别量和自动识别量， 那我们按照他的演示来操作，点击识别梁，首先提取边线， 把之前识别的简历墙给隐藏起来，那我们选择量边线， 可以观察一下是不是所有的两边线全部被选择了，然后右键确定，那我们来观察一下我们已经提取的两边线， 这就是我们已经提取的两边线，然后选择提取标注，自动提取标注， 这就是我们全部选中的量的集中标注，点击右键， 然后点击识别量，识别量，已经有自动识别框，选识别和点选识别，我们选择 自动识别，这就是软件自动识别出来的量， 分为旷量一、旷量二、量一、量二，如果在这里稍微检查一下没有错误，则点击继续 识别。量完之后，这就是出现的教和量图源，那么这就是里面出现的所有的问题，我们可以依次来进行处理。双击问题一， 那这时我们可以看到有问题的这个梁已经被标注出来了，那我们就依次的进行修改，这道梁名称是 xl 一，那他的问题 题是提取跨数为零 b 属性中标注为零 a 跨问题之后，我们对它进行修改， 修改他的属性。 好，那这样这个非框架梁一已经处理完成了，那于是我们依次把问题处理完之后，那么梁的识别就完成了。
236鸿图造价
01:34查看AI文稿AI文稿他有两种方式可以改，比如说点开这个，其他点开这个注编号，然后你当前编号是一点这个编号，左键框选鼠标，右键，他是一号，对吧？然后再框选鼠标右键，他是二号。 然后呢？你要修改的话，比如说我现在选中这个柱子，在属性里边他这有一个柱编号，他是二号柱，对吧？你可以在这，比如说你给他把这个二，然后给他改成六， 那他就变成六号注了，这是一种修改方式，这种方式呢就是点这个清除编号，把这个编号给他清除， 然后你这个地方，比如想编，想编九，那你把这个七十号输成九，然后点编号，左键狂选右键，确定他就是九号。哈。有两种方式就是，呃，一个是在这个编号这个位置选中你要改的柱子，然后 在这个编号里边去改。还有还有一个就是在这就是点这个清除编号去改，这个是柱子的像，嗯，刚才你刚才提到那个 量编号，像量的话也是一样的，点到这个量方法是一样的，点开这个量编号，他也是一样的。比如说，呃，我们现在先新建一条量出来， 他也是一样的点这个编号，然后左键框选右键确定，那么他还一样的改法，还不是在这个量编号这可以改，还不是清楚编号一样的改法，哈。 板的话来到这个线胶板，他在线胶板里边也是板，编号也是一样的，哈，一样的，我就不重复讲了。
