砌体墙下无梁加筋规范要求

看这个板底筋啊，这块块多了两根十四的钢筋，这个就是因为下面没有梁，上面要砌墙，所以这个加强。

看一下隔墙下无梁加金的做法，这个地方是梁，这块呢是板，这个梁上方呢有一堵墙， 这是墙下有板有梁，当隔墙下有板无梁时，我们需要在这个墙下，也就说在这个板上的板底做板底附加金，这个就是隔墙下无梁加金的做法。

那这张图为例啊，在三层结构平面图当中，那说明中提到了墙下无粮时，沿墙长方向在板底布置两根十四的钢筋， 那这个是代表什么含义？我们在建模软件中看一下。当前是在二层，那这个建筑图呢？我垫的这个建筑图是三层的墙体平面图， 我把二层的层里边的梁显示出来，因为三层的墙是在二层的顶板起来的嘛，那当前这个梁就是二层顶板的梁，那就看有七体墙的地方是不是有梁了，在没有梁的位置需要加那两根十四的附加金。 那拿这个这个位置为例啊，这个墙体他下边是没有量的，那这块呢，就要附加那钢筋了，这个钢筋怎么处理呢？可以在自定义里边用 自定义钢筋来处理好。在自定义钢筋里，我已经建好了构件啊，叫墙下无梁处附加了两根十四的钢筋，钢筋信息里说好是两根十四的，还得要分析一下，那么这根钢筋呢？也就说这个钢筋要某固到这个上下这两根梁里边去的， 这块要设置一下第九条端头设置里边，我们人为的可以来设置他的计算方式啊，起点育良某顾，终点育良某顾，把这两两个全选上， 已确定，然后我们就可以用这个用直线绘图的方式，那他看这个提示，用左键指定需要绘制的钢筋的工作面，点一下这个量就可以啊，他就选中了工作面了，然后再开始绘制，我们就按照镜 正常来绘制就可以了。好，已经绘制完成了，名字叫二三十四，我们可以汇总计算一下，看他的长度哈， 查看一下计算室啊，这是长的计算公式啊。这是公式描述，就是进长加上左某顾，右某顾，加了两个某顾，好，就这样来处理即可。

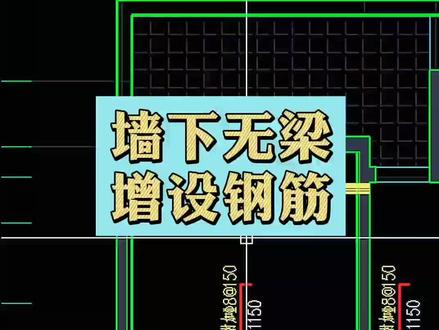

大家好，除了我们在洞口的时候有加强金之外，有的时候我们这块没有洞口，但是也会放置有这样的加强金，为什么呢？这块呢？我们就要结合我们的说明来看一下， 在我们的第十条说明里边，墙下无梁，在板底增设四根 c 十二的钢筋，墙下无梁，也就是说在我们后期呢，我们的图纸里边，我们需要在这块 气柱上气体强，那我们在这个气体墙的下边我们没有量，那就需要放置我们相应的加金。

大家好，在我们看版图的时候，除了我们能看到这些红色的各种版的配金之外，我们还能看到黄色的这些线条的描述，那黄色的这几根线代表什么意思呢？我们首先呢结合于我们的说明来看一下， 在我们的说明的第九条墙下无梁的地方，我们需要在板底增设我们的钢筋涂力，即为黄色的线条画上四道线，所以针对于我们这块的描述来讲，就相当于我们后期需要在这块 什么去上我们相应的墙体，而在这个墙体的下边我们没有看到量的线条，所以这样的情况下我们就需要在这个位置布置上我们的加金，大家了解了吗？

大家好，在我们读版图的时候，我们会发现在我们这块板的地方给出我们黄色的这种钢筋线，它代表什么意思呢？首先我们来看一下我们本图的说明，在我们的说明中给出 我们画黄色线条的墙下，无良的在板底增设四根 c 十二的钢筋，置于板底涂立四根，也就相当于我们在这块后期需要砌筑上我们的墙体， 而我们这块没有底部没有梁，所以我们要增设四根钢筋。大家看懂了吗？想要了解更多的建筑知识，大家不要忘了点赞加关注哦！

师傅，这高香橡胶夹心的做法是啥意思？给我讲讲。我跟你讲不了，你先去现场转一圈，然后再回来找我。 就不要紧啊，隔墙下姑娘加金是啥呀？师傅让我去 现场看看，我也不知道该看啥。别哭，月儿，我给你讲讲，讲完了你再去现场看看就明白了。看一下这个地方啊，这个板底筋，这个地方突然多了两根直径为十四的钢筋啊？这个是因为下方没有梁，在上方的要砌墙加上两根钢筋，起到一个加强的作用。

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下我们气体加金如何布置。哎，有些同学说气体加金其实很简单，直接布置就可以了，但我们气体加金分为两种类型，一个就是我们通常布置，一个就是我们， 哎，按现场实际的我们来看一下。好，首先我们按照我们图纸说明的来给大家看一下，比如说我们这个地方小型办公楼，他说的是什么呢？填充墙与柱墙拉筋，每隔五百毫米， 沿墙全高配置二 a 六点五的拉结金，拉金胜于渗入墙内， 这一就是我们通常布置我们这个垃圾。这个的话在我们软件里边如何布置？我们一般是在 这个气体墙里边直接去给他把这一个内容放画到上边，比如我们选择气体墙， 好，我们看一下这是我们布置的气体墙，比如我们这个地方有这个气体墙，我们就在这个气体通常金这里给他布置，比如说我们是二 a 六点五，间距五百，好，就这样直接给他布置上去。好，布置上去之后我们看一下，比如说我们这里简单绘制了一个气体墙， 绘制了这一部分气体墙，然后我们给他汇总看一下。好，汇总之后我们看一下他的钢筋工程量，这个地方只能查看他的工工程量，这里就是幺六六点九九八， 这里公斤好，相对我们七里墙就有这么多。呃，钢筋工程量，这就是我们按图纸布置的方式， 但是我们现场一般会是怎样的？他就是直接把我们构造做， 还有我们的呃，框架柱这一部分，对，他主要是我们的框架柱，还有我们的气垫，那个简历墙，这一部分我们在上面进行织金，看到没有？就像这个样子，这样的样式他 直出来的筋长度一般，比如说是一米，那相当于我们这个气体填充墙这个地方，我们比如说按实际布置，比如我们现在不是偷长布置，我们现场是呃，只 按这样的形式，就是我们现场做只做一米出来的话，那我们现在按现场实际去给他计算工程量，怎么计算呢？我们比如说选中这一个气体墙，我们把它通常金给他删除掉，然后来到我们气体加精这个地方，气体加精的地方我们选择 新建气体加金这个地方，新建的话我们就比较麻烦，因为我们有墙，在这个宇宙有 l 型呢，有梯形，还有一指端头，每个去新建的话就比较麻烦，我们怎么处理？我们就在这个地方选择我们的自动布置 气体加金，就是这里有一个自动布置生成气体加金，看到没有，他就自动生成了，生成我们就可以在这里去给他调整，比如说我们 a 二线与框架住 l 一好，比如我们是呃一米的一米，那我们直接在这里去给他调整，比如说 a 六减去五百好，比如我们这里不是 a 六，我们是呃 a 八好，比如我们 a 八，那我们就把这些都改过来，然后长度也是按照我们实际现场有多长，我们去给他布置多长，然后这个 这个地方也是一样，好，我们看一下他遇构造作的话就是一米，我们改成 a 八， a 八， 好，然后这里还有梯形，梯形，然后十字形，十字形，一字端头，这些都是一样的。好， 一字型，一字型。好，这里如果我们全全部去把它修改，按照我们实际修改，我们选择确定，然后再选择我们这个气体墙部分的内容。好，我们就这样框选过来，点右键 他就自动生成我们的气体加金，看到没有？他生产的加金就是我们显示这样的一个样式，有 a 型一，这个横向的，还有这个 a 型，还有这里梯子型，还有一字端头的。好，那我们再给他 汇总，看一下他的工程量，汇总完成，然后我们来看一下他现在 工程量是多少啊？就只有九十公斤了，和我们开始相差的工程量就还是有一点多。但这个的话就根据我们现场实际，比如我们在做预算的时候，我们就按图纸上通常布置，如果我们在做结算的时候，我们在 发现施工单位现场做的话，就只做了我们这一部分的长度，让我们在现场给他把这个长度和钢筋的，呃，间距、尺寸， 哎，规格都给他拍下来，把它记录出来。哎，那我们现在最后结算审计的时候，我们可以就按这个给他调整过来这里的工程量，呃，还是有一点， 也不是一栋楼，差距也不会很大，但是我们要做精准的话，就是这样的一个形式。好，这节课就是我们给大家讲的气体加精如何布置的内容，谢谢大家。

如何正确在 gtj 二零二一中设置气体加金，那么这个气体加金怎么去设置？那也是先回到软件中，那么第一步在墙下面有气体加金，选择生成气体加金 之后呢，我们他会遇到这个设置条件，设置条件的话就是比如说那第一个 l 型与框架柱混凝土墙的时候，那像这个位置，这位置是墙和墙相交的时候，那 l 型这个是 l 型梯形，像这种是梯形还有十字形，十字形的话呢， 这里还没有啊，但是这些条件的话我们都可以去进行设置，他的意思就是想表达一些墙遇到不同形式的这个墙和柱相交的时候，我们设置一些情形，我们都是假定这些条件都会遇到， 因为没有遇，没有遇到的话我们这个墙也会一个生成。那首先第一种 l 一型， l 一型的话，那么他就去翻开了这种玉埋件，玉留纸巾，玉留，那么他是区分了不同的这种施工方式啊， 那我们现在默认就是按照这个纸巾啊，现在是，呃，现场来施工操作的话，也大都是选择这种纸巾的形式，那我们都选择这个纸巾形式就可以。那么首先说钢筋的啊，他是设置了 两根 a 六点五个，那我们就在这个位置选上两根 a 六点五， 间距五百，间距五百，看后面写了每个五百，每个五百，所以说这个位置就写二 a 六点五，间距五百，那么上面这个深入长度，深入长度我看他写的这个五七 前部小于全场五分之一，那这里的话我们就直接取七百六整数就可以了。 好，那下边接下来所有的这些事条件选中之后，找到直接这个形式，那么这里输入一个二一六点五减去五百，那么其他的输入一个七百， 他写了一个是钢筋的型号，另外一个是钢筋生物长度，那第三个选择纸巾修改， 没有这个选择图源，或者想头层气体夹心，这个你就是可以，你画完了所有的气，所有的气体墙过道住那之后，然后可以统一上一侧，那么 你也可以就是说单独每层去生成，这样都可以，咱们确定，确定之后我框选所有的墙体右线。好，那我们可以生成这个气体加近了， 像在这里啊，这个是这个框主和这个墙相连的时候，那么他在这个位置加上了这个起底加金，他用的是 l 五型这种，那么像在这个位置他用的是一型啊。 哎，在这位置他肯定用的是 t 型的，就是针对于不同部位，他会去生成那种不同形状的质感。
