利雅路RS200燃烧器调试流程

rs， 二百两吨的热水炉， l 一 l 二 l 三，三百八的电 l n 二百二，燃烧机控制控制电源 ts 一 ts 二，安全连锁启停 t l 一 t l 二。是锅炉控制启停 t 六 t 七 t 八，燃着锅炉控制大小火 t 六，公路端 t 七，小火 t 八大。

利亚路 rs 七零 rs 一百 rs 一百三调试教程三三、燃烧器的启动第一步，打开气源，第二步，打开电源。 第三步，用一个螺丝刀波交流接触器，然后观察电机的转向是否正确，如果不正确，把 l 一、 l 二、 l 三随便调换两根。 查看遥控器的灯是否为红色，如果是红色，说明在故障状态，按一秒复位，取消故障。打开外部启动开关， 同时打开燃烧器的启动开关，成控器的灯变成黄色，燃烧器开始启动。启动过程中，执行器把风门开到大火位置，同时风机开始运转，此过程大约四十秒，在此过程中，风压 开关判断风机是否有压力，如果检测不到压力，成控器变成红灯，然后封门，关到小火位置，准备点火， 黄灯开始闪烁，此时高压包开始打火，同时电磁阀打开，离子探针探测火焰是否形成，如果形成变成绿灯持续燃烧，如果没有形成，变成红灯。故障输出 执行器的调节方法分两步，首先是燃烧器启动前的初步调节，蓝色盘为零位，参考盘一般垂直于表面， 橙色盘为小火位置一般调到二十到四十度，红色盘为大火位置，一般调到六十到九十度，客户根据工况自行调节燃烧器，点火成功以后，可以通过大小火开关再精确调节。

利亚路 rs efgr 低弹燃烧调试教程三三、燃烧器的启动首先打开气源，再接通电源， 先检查风机的转向是否正确，如果不正确，把 l 一、 l 二、 l 三随便调换两根。然后进行空燃笔的设置，按确认键进入选择设置按钮，按解锁键解锁， 选择编辑按钮，编辑对光标进行一位， l 是空气位置， s 是燃气位置， f， g， r 是回烟管位置。按上下键修改左右键选择修改参数，设置好以后按确认键， 然后按上下键选择其他位置的参数。同样的操作方法，在修改直到最后设置 999 参数的位 纸设置号，之后按确认键，再按返回键返回，打开启动开关，启动燃烧器，风机开始启动，燃烧器开始捡漏，然后进行燃烧器前吹扫， 吹早完成。风门开始关小，关小到点火位置开始点火，点火成功，燃烧器持续燃烧并显示 ph， 点火不成功，红灯亮起并显示故障代码，按复位按钮重新启动。

利亚路 rs 三四 rs 四四 rs 五零双断火调试教程三三燃烧器的启动第一步打开气源，第二步打开电源， 查看遥控器的灯是否为红色，如果是红色，说明在故障状态，按一秒复位，取消故障。打开启动开关，遥控器的灯变成黄色，风机开始运转， 此过程大约四十秒。执行器把风门开到最大，开始吹扫，吹扫结束以后，风门关闭到小火位置准备点火。 此过程中风压开关判断风机是否有压力，如果检测不到压力，成控器灯会变成红色，黄灯开始闪烁，此时高压包开始打火，同时电磁阀打开离子探针探 测火焰是否形成，如果形成变成绿灯持续燃烧，如果没有探测到火焰变成红灯，故障输出。 点火成功以后，调节电磁阀上的流量调节旋钮以及阀上的调压螺丝，调节压力和流量。把四孔插座的 t 六 t 八闭合，燃烧器开始转向大火，同时通过拉杆带动燃气阀门开到大火位置。 四伏马达的调节方法，最里面的 st 二盘为零点位置，一般调到零度，不要动，旁边的 st 零盘为小火位置，决定小火风门的大小，一 般调到二十到四十度。 ste 盘位大火封门的位置一般调到六十到九十度，根据客户的工况自行调节。

利亚路 r s 七零 r s 一百 r s 一百三调试教程二二、启动前的准备 接线端子的 l 一、 l 二、 l 三为电机供电，按和 l 是控制的，供电可以直接从 l 一、 l 二、 l 三中任意一个短接过来。一角是故障反馈信号，二角，三角为启动信号， 四角、五角违法组的低压保护开关，六角、七角为大火开关，八角不接线安和未接法组的电源 阀组的连接。这个插头是燃烧器的电源供电，接到燃烧器的 v 和 n， 这是阀组的低压保护开关，接到燃烧器的四和五阀组的进气端。通过球阀接天然气的气源。阀组最高承受 压力为三十六千帕，供气压力如果小于三十六千帕，可不安装减压阀。如果供气压力高于三十六千帕，上游必须安装减压阀。阀组的出气口通过弯头连接燃烧器的进气口， 接完以后再次确认电源电压是否正常，接线是否正确，卡组连接是否漏气。

今天讲一下这个 lks 二幺零杠二幺的斯福马达在调试。 这个蓝色的代表灵味，这个橘色的代表小火，这个红色的代表大火，这个黑色的代表电磁阀开度。 这个蓝色的不允许动，他是个零零位，因为然后就在停机的时候要归到零。吗？啊？不允许动，这个代表是小果，你比如说你往左奔是减小，往右奔是灯大， 嗯，这个是个大火，红色的为大火，也是往左奔 减小，往右边增大。这个以这个箭头来标示，以这个箭头的刻度来指示。

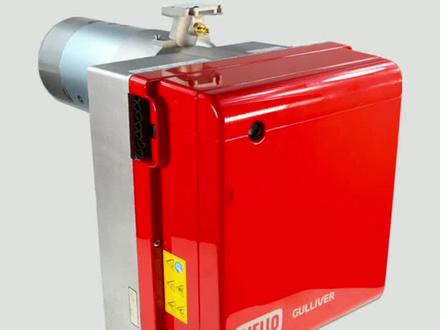

利亚路 b s 四 b s 四 d r s 五 r s 五 d 调试教程二二、启动前的准备七孔插座的接线 l 接火线，中间接地按接零线 t 一 t 二接启动开关 s 三是故障反馈。第四是运行反馈。六孔插座的接线一和三接低压开关 ph 和 n 接燃烧器法组的供电， 中间接地。四孔插座的接线 t 六 t 八接大火开关。第五是大火反馈信号。灰色的插头插到阀组的低压开关上， 黑色的插头插到阀组的电磁阀上，阀组的出气口通过弯头接燃烧气的进气口。阀组的上游接调压阀，压力调节至两千帕到四千帕。接完以后再次确认电源电压是否正常，接线是否正确，阀组连接是否漏气。

利亚路 rs 七零 rs 一百 rs 一百三调试教程四四、燃烧器的常见故障燃烧器不启动。 第一步测量 l 和按是否有两百二十伏电压。第二步测量二角、三角是否闭合以及四角、五角的低压开关是否闭合。第三步，测量遥控器的保险丝是否完好。燃烧器启动后黄灯亮，但风机未运行。 请检查风压开关的一、三角是否闭合。在检查交流接触器的 a 一、 a 二是否有两百二十伏的电压， 热保护器是否已经起跳。燃烧器启动后短时间到故障锁定，请检查风压开关是否断开，以及检查风门是否调节的太小。燃烧 烧气着火之后马上亮故障灯。请检查成控器的时角和离子碳针间的电阻为一百 k 或小于一百 k。 在检查零线、火线是否接，反接地线是否接好。另外，遥控器的故障灯可以提供燃烧器的故障诊断功能。当 当成控器灯亮起以后，按住复位按钮三秒以上再松开，然后成控器故障灯会闪烁。故障灯闪烁不同的次数表示不同的故障代码，具体详见说明书。

利亚路 rsefgr 低弹燃烧调试教程一一认识！燃烧器、控制面板、燃烧控制器、接线端子、封压开关、交流接触器、热保护器、高压包 风机、电眼。燃气高压开关、启动开关共有三个四伏马达，分别为，丰门四伏马达、燃气四伏马达、回焉四伏马达、燃烧头、 电磁阀、压力表、调压阀、过滤器、燃气简陋开关、燃气低压开关、关火镜。

利亚路 rs 三十四杠一、四十四杠一调试教程二二、启动前的准备 l 接火线，中间接地 and 接零线 t et 二接启动开关，一般接温控表，如果没有温控表，直接短接 s。 三是故障反馈 d 四是运行反馈。六孔插座的接线一和三接低压开关， ph 和按揭。燃烧器阀组的供电中间接地，接好后把插座插到燃烧器对应的位置上。阀组的连接，阀组的出气口，接燃烧器的进气口，注意箭头的方向。 一般要求阀组前面配减压阀，压力调节至两千帕到四千帕。接完以后再次确认电源电压是否正常，接线是否正确，阀组连接是否漏气。

利亚路 rs 三十四杠一四十四杠一调试教程一一认识！燃烧器、遥控器、风压开关、滤波器、马达高压包、高压线、离子探测线、 七孔插座、六孔插座、关火镜、风门、离子探针、点火电机、电磁阀、调压阀、过滤器、压力表、压力开关。

利亚路 rs 七十， rs 一百， rs 一百三调试教程一一认识！燃烧器成 遥控器、启动开关、大小火开关、继电器、接线端子滤波器、热保护器、交流接触器、高 高压包风压开关、风门调节机构、燃气调节机构、四伏马达电机、点火电机、离子碳针、高压线、离子探测线、电磁阀、低压开关。

利亚路 rs 一、 fg 二低弹燃烧调试教程四、四、燃烧器的常见故障，燃烧器不启动。第一步，检查 l 一、 l 二、 l 三以及 l n 的电压是否正常。 第二步，检查 t l 一、 t l 二、 t s 一、 t s 二以及 p 一、 p 二是否闭合。燃烧器启动后显示 p 故障输出。请检查风压开关是否闭合， 启动后报故障输出并显示六零一或六零二。阀门漏气检查没有通过，请检查阀门是否漏气或检漏开关是否完好。点火后没有出现火焰。请检查高压包是否放电，点火电磁阀是否打开，空燃比设置是否合理。 另外，燃烧器的控制面板可以提供燃烧器的故障诊断功能。不同的故障代码表示不同的故障，具体详见说明书。

利亚路 bs4bs4d rs5rs5 地条式教程 44 燃烧器的常见故障，燃烧器不启动。第一步测量电源电压是否正常。第二步测量 t、 e、 t 二是否导通。第三步检查六孔插座的一和三是否导通。 燃烧器启动后未点火，红灯亮起，检查风压开关的刻度调整是否合适。同时检查塑料软管是否漏气堵塞。燃烧器绿灯闪烁后直接亮红灯。请检查电磁阀是否打开， 点火电急是否有火花。燃烧器着火后马上亮故障灯，请检查小火封门调节是否合适，电磁阀流量调节是否合适。成控器的故障灯可以提供燃烧器的 故障诊断功能。成控器交替闪烁，不同颜色次数的故障灯表示不同的故障代码，具体详见说明书。另外，成控器还有编程功能，比如增加后吹扫或定时运行等功能，具体详见说明书。
