这张结讲解怎样更改钻孔符号以及生成钻孔表。 选择这个菜单，这个界面就列出了我们 pcb 板中所有的钻孔以及数量，在这里我们就可以更改 钻孔符号，以它的尺 寸 包括它的形式， 但就 ok。 在 之前讲解制作通孔焊盘的章节中，我说过 钻孔符号我们可以不用填写为空，也可以，就是因为我们的后期是可以进行更改的，所以在制作通孔焊盘的时候， pad designer 会报出来提醒，但这个提醒我们可以忽略，我们强行保存焊盘是没有任何关系的， 在后期我们在这里进行转过符号的更改就行，也很方便。刚才更改好之后，我们再选择这个菜单单 就可以放置，可以注意看一下刚才我们输入的字母就是带中 b， 然后形式就是方形， 看下设置方形纵臂，然后这里就尺寸。 如果我们生成装置表之后，我们还想进行更改也是可以的， 比如这里再次进行更改其他的钻孔方式跟这个一样选择，然后输入对应的尺寸就行，这里我只更改这一项来进行演示，这样就 ok。 然后直接点击这一项，再点 ok， 可以 注意到之前生成的钻孔表会自动消失，我们再放置 这里就已经由 b 变成了 c。
粉丝4498获赞1.2万
相关视频
01:01查看AI文稿AI文稿之前确定了板框大小，改版需要把板框进行增大，该如何操作？今天就教大家两种简单又实用的方法。一、首先把原点设置在板框左下角，避免板框偏移，然后找到设置， 选择应用模式，再选择形状编辑，或者把选项面板下的模式切换为 shape edit。 两、把鼠标放在要调整的板框边上，右键选择滑动段，拖动鼠标就能动态调整这条边相邻两边会自动保持正交。 注意不用单机鼠标，只放在边上就行。三、如果需要对板框进行固定的放大或缩小，例如需要对板框右边和下方各进行增大两百英里。 l、 先确定原点在板框左下角，鼠标放在下方板框线上，右键选滑动段，然后在 command 栏输入坐标 i y 负两百，按回车软件就会按指定距离平移该边，自动重建板框，用同样方法可调整右边，轻松实现固定尺寸增大。
02:46查看AI文稿AI文稿大家好，这是我的一个格点设置工具，做了一些升级，然后安装的话就是双击卸载也是一样的，我们先卸载一下，然后再安装 好，安装成功之后我们打开一个 brd， 但安装的时候要退出 brd 才能安装 啊，我们输入命令可以调出呃，这个窗口，但这里是支持也是支持单位输入的，比如这里一 英寸哟，不能按回车， 先来一次这里，点击一下设置，那么这格点就变了，然后这里是密尔的档位，比如说零点一五 mill， 二十 mill， 然后下面就是毫米了。 这里还有一个功能，就是支持方向移动，你说我们如果按住 ctrl 键上下左右的话，那么它就是在云位置的机子上 移动零点一个毫米，那我为了方便看，我们可以啊用下面一个，嗯， 例如我们复制一个，复制一个元气键， 然后提起来之后我们可以按 ctrl shift， 然后按右向右移动，呃，五个毫米，如果说想向上再按，那么跟我们复制勾孔 是一样的应用。我们来看一下拨孔， 我们复制一个拨孔， 例如我想在这里，那么我这里按一个毫米，那就是好，这样向下向左，向上 也是可以用方向键来控制啊，但是设置其他的就不用多说了，功能大概就这样。

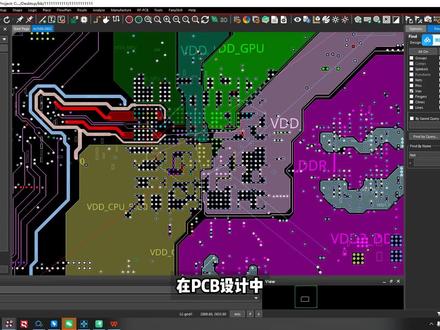

01:05查看AI文稿AI文稿在 pcb 设计中，有时需要增大内层的箍铜面积，同时随着 pc、 sata 等高速串行总线的广泛应用，走线的阻抗、连续性与损耗控制变得直观重要。 实现良好阻抗控制的关键手段之一是减少过孔 starb， 而对内层过孔进行消盘处理能有效缩短 starb 长度，降低信号反射，同时也有利于增大内层箍铜面积。 在进行销盘操作前，首先需要在焊盘编辑器中确认相关选项是否已正确。勾选一， 执行菜单命令 setup 和 cross 剪 section， 或者点击工具栏这个图标，进入叠层管理器。双击 physical 右侧箭头，展开改选项的详细设置。 在对应内层的 physical 列中勾选 unused via suppression， 并同时勾选 dynamic unused pad suppression 选项。此操作可使未连接该层的过孔焊盘实时隐藏。 点击 apply 按钮即可在该 g n d 层上看到未连接的过孔，已完成削盘处理。注意，削盘前过孔是 through via 削盘后是 through via hole。
12:11查看AI文稿AI文稿大家好，我是逆天 pcb 论坛管理员老吴，今天给大家讲一下，就是我们这个 calends aligo 里面怎么利用软件自带的这个功能，我们导入这个二维码， 还有就是我们平时做 logo 的话，也可以采用这个方式来做，像这个导游二维码呢？另外一个方式的话，我在昨天已经是有讲过了，大家可以进入我的 b 站里面就能找得到， 就是在这里面，昨天的话有那个发布了一个二维码，还有一个条形码的一个方式，今天呢是讲另外一个操作方式，这几个方式的话都是可以增加的，就是大家想要用哪个方式增加 呢？你就可以自己定。像这个视频呢，目前还在上面哈，后面可能发布的视频越来越多，大家可能会要进入这个全部更多的这个地方才能找得到了。当逆天不是到这个 b 站里面搜索逆天 pcb 培训的话，就能找得到我的 b 站， ok， 我们这个开的是 aligo， 这里面的话，比如像我们现在这样子一个二维码我们怎么不经过，在不经过其他的软件的情况下，我们给他那个导入到 pcb 里面呢？ 首先我们先打开一下这个 eligo， 我这里面用的这个 eligo 的话是那个十七点四的，其他的版本呢也是会差不多。我们打开 这个文件的话，在这里面新建一个哈，新建一个，新建一个，在这里面选选择这个 format is symbol， 选择我们这个， 然后这里面指定我们这个路径吧，我这个路径呢，我现在库里面，我这个电脑目前有调用了，因为目前在上这个项目一，所以有调用了这个库，我就直接的话把它新建一个库， 指定到这个路径嘛，就是我们这个酷路径，电脑里面有调用这个这个名字的话，我就直接用这个吧。 ok， 我们就直接用用这个 b r a b r a 新建一个在这里面 呢。我这个文件的话目前也不知道多大，反正我随便的话，先把这个圆点给他移到中间来吧，把这个圆点的话放到稍微的中间一点，应该够放我们这个二维码了，真的我们这个在这里面呢，进入这个， 进入到这里面的话，我们在这里面有这个导入，导入 import 这里面的话能看得到有一个 logo 的哈，必须要进入这个格式下面才有这个功能。 import 的 logo 在这里面。这个 logo 识别什么格式呢？它主要是识别 b m p 格式， b m p 的这样子一个格式。 b m p 格式，我们现在这个图片的话，我们是 p n g 格式，或者就说呃 j p g 格式，反正像这种 格式呢，我们用电脑自带的这个软件的话，一般来说都是打开这个图片的话都能转换，也就是电脑自带的，我们保存一个这个 bmp 格式就可以了。 像这个 bmp 的话，我就还是一样保存到当前的这个目录下吧， 也就是目前这里面有保存了一个 bmp 格式的一个图片哈，保存这样的一个图片的话，我们在这里面直接找到这个 bmp 格式的这个。 ok， 这个图片给他那个打开，打开在这个位置的话问我们摆放的位置，还有就是我们后面导游的话，你要放在哪个层， 就是这里面有这个层，还有下面的话我们要放大还是要缩小，一般在下面这个地方呢，我们就默认就可以了。还有在这里面就说你这个后面想要放在哪个层，你可以自己定，正常我们都是在这个 bot gm 曲这个适应顶层哈， 在这个设置完成，直接点击这个 import 看一下，这个时候有看到在这里面的话，有这个 二维码的一个轮廓就进来了哈，这个二维码的一个轮廓的话，进来之后呢，我们在这目前这个地方的话，我们还用不了的，还要用一个操作， 也就是在这里面的话，这个下巴这边点击这个功能，把我们这个下巴的话给他 进行一个合并一下，在这里面呢我们到这个 up 省时。这一边呢，这一边的话把可以把这个勾掉，然后把这个勾上， 勾上在这里面的 radio 这个位置默认时，我们先试一下，看一下行不行。像这个目前的这个参数的话，我们需要放把它放在哪个层，你可以自己定。 ok， 我们在这的话先给他转成这个先顶成线试一下吧哈， ok， 我们这个框选一下，把，让他把这些铜皮呢都给他创建成一个整个的。 这个时候我们在这里面的话，其实这些铜皮已经是全部的 k 了，现在可以掏出手机来扫码，可以试一下，就说这个时候，目前你是可以掏出手机出来扫码了哈，我的手机先找一下，看一下能不能扫的出来， 因为二维码的话我们一定要能扫码。 ok， 我这个码的话目前我刚刚用手机测试了一下，扫出来是没问题的，是并且扫出来的话后面这个访问的公众号也是没问题的。逆天 p c b 论坛的一个公众号，像大家这个呢，像 在看视频的话，你也可以扫码关注一下逆天 pcb 论坛公众号上面的话有很多其他的一些那个相关的一些教程， 像这样子一个我们扫完出来呢，如果你后面想要用这样子一个 logo 的话，我们随时什么时候想要用的话，我们都可以调用了。像现在我们就 做完，你可以直接保存吧，这个因为正常我们想要用这个呢，后面你可能进入到不同的板子里面，有可能这个尺寸大小可能会不一样，还有我们所在的叠成后面可能也会不一样， 所以这个我们暂时你可以放在顶层，让他这个铜皮的话直接合并着。后面我们掉入板子里面会再次的那个可以另外一个放 是修改，因为二维码有的板子有空间，我们可能会大一点，有的没空间可能要小一点，还有有的我们可能会在私印层，有的会在这个，呃，主焊层，就是我们有的是印刷私印的方式，有的是采用那个漏铜出来 做这个二维码的一个方式都有。像现在我们这个做完了哈，做完这个已经保存，他这里面已经有提示，这个有生成了一个这个 flas 的一个，呃，有生成了这样子一个 sample， 就是 o s m 的这样子一个生本有生成成功了，我们这个就可以关了。关的话比如像现在随便去找个 p c b 文件， ok， 就这里面看到个随便一个 p c b 文件吧，我们可以调进来 标进来看一下。我们有可能前面的图片很大哈，因为图片的话我也没有量它尺寸到底是多大的，就直接网站上面弄了一个就抠下来了。我们现在这里面呢添加进来看一下我们这个 logo， 看一下我们这个二维码正不正常。从这里面我们这个 place 这里面 这手动到这边高级设置，把这个 library 这个勾上，勾上之后呢，回到这边，回到这里面的话我们切换到这个， ok， 刚刚这里面有生成了一个 n t p c b q r 扣的，前面这个是我自己的哈，前面这个是我自己原来有的，这个是刚刚生成的，直接点击这个看一下多大，这个 这太大了哈，因为在前面做的时候，这个非常的大， 非常的大呢，我们在这的话，我们如果像这个板子这么小，你想放个这么大的，这个很显然不现实。一般来说我们就可能有的板子需要大，有的板子需要小哈，所以我们这个调用进来的话， 大家可以采用这个方式进入这里面，然后然后到这个这个进入这个，这里面有一个现象，这个位置我们想要放大多少，缩小多少，这个在旁边这里面有了 另外这个参数，比如像我们如果想要放到适应层，你后面的话可以给他复制到适应层或者修改。像现在我这 里面呢就默认这个成就好了。比如像我现在要给他缩小，像现在这里面这个是放大缩小的一个倍数哈。呃，这个二的话，二呢就表示放大两倍，我们要缩小怎么办呢？ 缩小的话，比如上来说我要缩小，呃，缩小一倍，那就零点五哈，我要缩小 n 倍呢，别像我这看到这个这么大，可能要给他来个零点二吧， 零点二可能都还大， ok， 这个时候我们输入完成，直接框选这个七 框选完，接着我们鼠标上面有个框了，这个出来了个小的了哈，这个时候呢就出来了一个小的 二维码，如果你感觉这个还大呢，还可以用这个方式再给他再缩小哈。 像现在这个缩小，特别是我们如果是 logo 嘛，如果就说平时我们做一些 logo 呢？大家，这个，呃，一般来说我们看着像就可以了，还是比较简单的。但是我们二维码这个你看着像还不行，你必须要能生，能把它给那个， 能把它给那个扫，扫描出来哈，扫不出来，那你这个东西就没用了。 所以在这里面现在的话再测试一下这个码， ok， 还是正常的能扫码哈，这正常的能扫码的话，我们这个是二 d 先发式的，你想要放 到哪个层就放到哪个层哈。像上面的这个很大的，这个呢你就不需要，你就可以删了，这个是二的线方式，你什么时候想放哪个层？随便了，后面的操作自己来。 我们今天这一小节就到这，平时我们做 logo 的话，采用这个方式也是非常简单的一个操作哈， okay， 这一小节就到这，拜拜。
![[6]处理电源模块的扇出 [Cadence Allegro完整6层高速板PCB设计视频]#小哥Allegro#小哥PCB培训#小哥PCB设计](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/b9a63a73aeab90c051fb0ae0b53fe222~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=ZCGZwXebMn%2Fj1u3946KJGxeeHOQ%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
08:00查看AI文稿AI文稿整齐大方，那么这样的话客户是更喜欢的，那这里只有一百环，那咱们就打一个孔，走根线就可以了。 好，咱们这里同样的尽量加粗，因为线越粗，它的衰减会越小。 好，可以下一。 好这边输出打孔粘贴， 那么像这个模块，那么通过原理图可以看到啊， 它是多了这部分基建，那么这部分基建呢？咱们就走线联动即可，可以看一下啊，因为它这里没有什么电流啊，这些信号也是普通的信号，然后这里就是一个三不三，提供一个电瓶，然后可以看到这里还有 reset 和 mr， 就 知道它没有大电流的地方，那么这个时候 原理图甚至都可以不用看，直接连通就可以，因为咱们在布局的时候就已经考虑过他的走进的一个方向，走进的一个流向就已经考虑过了。那所以咱们在布局的时候用心思考，在散出的时候会非常方便。那么接下来咱们检查一下输出，两岸够了，还留有余量， 像这边输出也可以。好，那么在这里咱们可以再多打一个口， 好向这边这样连接。 好，在这里啊，看一下四角和六角，这里是 a 尖 d， 那 么像咱们这个六角，咱们全部是通过这根线连到这里的。 好，那这个模块咱们就这样子删除好了，可以看一下这些删除的这些过孔布局的美观度、整齐度，而且走线都是符合要求的，那么这样在后期检查，包括改版，包括做完之后，这里心里都会有谱。 好，那这个也删除了，那么像咱们这些也可以把这些也连上，顺便。 好再来检查一下。 好，到目前为止我们整个板子基本删除完成，那么像精度值部分删除好了， 花了比较长的时间，主线比较多，然后像 cpu 周围我们能删除的，那么而且有一定的把握的也都已经处理完成， 然后向我们的电源模块，那么这里呢就演示了附用的一个技巧，包括在删除时候它的顺序先输入再输出，那么在删除时候要考虑这个孔的数量，主要是载流， 那么输入输出的载流，同样的对应的电容的载流，还有 i、 c、 d 的 载流的过孔数量同样要满足， 好像这些就附有，那么像这些，那么现在散出电压模块的时候都要看原理图，因为电流值原理图中有写，如果原理图没有，就需要问客户，问工程师好，然后像 emc 在 我们之前就已经散出了，那么这里只是将它更完善一下 点好，然后像我们 d、 d、 r 在 之前在布局的时候就需要删除好，好，那么在这里我们就不动它，那么到目前为止，那我们这个删除就处理完了，那么在后面的章节中，我们就会开始进行走线， 那么整个项目在之前的章节中一些讲解和演示是非常重要的。理解原理图布局删除，像这些如果处理得好，那么后面主线是非常容易的， 后面走线也会更顺，那么反复调整布局的可能性也会更小。如果说你这边在布局的时候，在删除的时候没有做到位，或者说你是边走线边打孔，比如像这些你是边走线边打孔，在不同的时候，哎，才想起来这里需要打孔，到那个时候就会造成出错， 那么同样的，那么你在边走线边打孔的时候，那有可能会发现哦，这些孔的位置不太好，打下来空间不够，这个时候你会发现你的走线所占的空间是估算错误的，那比如说你这里打这么多孔，还有这里打这么多孔， 本来只能走二十根线的，本来只能走二十根线的，但是由于你没有打孔，让你错过了评估他可以走四十根线，那么等你真正走四十根线之后，好在后期会发现 走不下去了，因为这里都是孔，只能让你穿过二十根线，那到这个时候怎么办？你多走了二十根线，你只能移到其他层， 只能一道去拉扯，是有这种可能性的，所以越是空间比较拥挤的板子，就越要严格执行咱们视频中所讲解的流程，这样的话效率会更高，最主要的就是不会造成反复，不会造成反复听好了， 所以这段视频教给大家方法，一定要布局完整之后就要删除，因为这些孔早打晚打都是要打的，那就提前打，否则等到后面你会发现原来孔忘了打，你就会移动你以前的走线。 那么在之前教程中就说过，这里如果要打个孔，那就麻烦了，那就需要调整很多很多， 所以就一定要把该打的功打了。像咱们目前还没有走内层的主线，然后后面给大家演示走内层主线的时候，这个体会会更深，会更深。 这章节就是给大家讲解演示的电源模块的删除，希望大家好好掌握电源模块的删除，不同项目电源模块的布局和删除都是类似的，处理的顺序也都是类似的，只不过是 i c 不 一样，弯角的 名称不一样，管理的位置可能不一样，但是方法是一样的，希望大家学会，然后就可以去变通，这样的话就是一通百通。关注我呦。

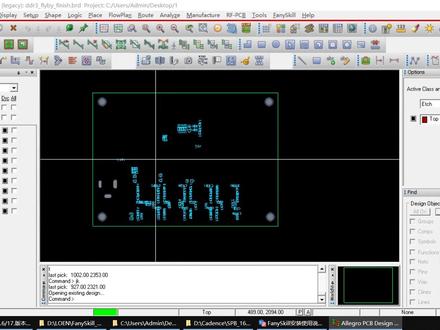

05:57查看AI文稿AI文稿大家好，这里是防疫教育，我是龙泉飞啊，本奖是给大家介绍这个 sata test 的命令，这个是什么意思？什么命令呢？就是设置系统制服的大小，并调整所有的器件位号为二号字体， 这个是怎么用的？我们来看一下，就是我们在做 pcb 设计之前，对吧？你在调适应之前的话，我们这个系统默认的这个字符的大小， 他肯定有一二三四五六七啊，这么多制服，对吧？这么多来制服的大小，这制服大小的话，我们 如果要保证我们调了适应能还好的展现在我们 pgb 上面，一般的话他有一个啊，一个这么大，用这么大的字符比较合适，对吧？ 用多大的字母比较合适，他都是有的，对吧？用多大的？ 然后的话一般一般的公司都有个规范，对吧？就是你用几号字体啊？几号字体是哪些格式啊？就是这个长宽高是多少，然后的话制服与制服的间距是多少，他都有个规范，对吧？然后这个工具是干嘛用的 啊？我们看一下， 我们把这个字体切换一下，就是 把我们所有的字体啊 test， 然后的话选择 test 啊，把字体切换一下， 改一下，改几号字呢？就假如说我的那个倒进来的时候，我的那个字体多是一个莫名其妙的字符，四号字，对吧？掏不成的是四号字，然后的话包捅不成的啊，是 那个七条字，对吧？很有可能是这样，就是说你倒进来以后，他的那个字体大小，对吧？都是不一样的，这个尾号大小不一样，那我们要去设置的话，特别麻烦，首先你得把所有的字体称之一下改为一个 字体，然后的话要去设置到我们的，在我们这个字符里面把这个大小，长光高，那个字符间隙都给设置好，对吧？这样操作起来也特别麻烦，本来我们就是要调一个适应而已，对吧？把它设置为一个合适的大小而已，你这样操作的话就特别耽误时间。 然后我们就做了一个这样的 spa， 就是这个 stay， 就是你点一下来这个工具里面，你点一下这个晒的 taste， 点一下他，他就会怎样呢？就会自动的，大家看一下将我的所有的 字字体设置好，就是我们这个字字体啊，一号字是多大，长宽高是多大，对吧？二号字长宽高是多大，三号字是长宽高是多大，都给设置好了。然后呢 这是第一点，他会将制服的大小设置好，第二点呢，他会将我们套布成和包通不成这个位号制服他会设置为二号字，为什么用二号字呢？因为经过我们验证啊，这个二号字第一你适应在我们的板子上是特别清晰的。第二的话就是 二号字，这个大小的话放到我们 pcb 榜上不是特别占地方，就是方便我们摆放，如果你设置的太大的话，可让我们 pcb 上就是摆放不下，就是这样的，大家可以看我们查查，看一下是不是二号字， 我们这个是包他不成的，你去查看一下一个实验啊来会把这个太死的不落改为二号字，我们看一下 top 成的啊，看一下 他也是二号字啊，就是说你只要按一键，他就自动把这个字体啊，大小和这个啊，把这个位号都设置好，我们只只会改位号，但是对于这些人，你看一下除了位号以外的这个私隐，他是不会动的， 为什么不动呢？因为很多时候你这个版本号嘞，这个是这个是版子的那个版本号，对吧？项目名和版本号，他的话是特别有的时候会特别大，我们打开默认的时候啊，打开一下， 你看他会比我们常规的要大一点，所以的话我们默认不会 会去改所有的，因为你改了所有的，可能把这个改小了也不合适啊。好，就是这样的，就是我们这个是我们这个赛特 pass 的一个这个操作啊，点一下他就设置好了，对吧？ 然后的话他的 sq 秘密是哪个呢？是这个啊， a 服啊， st 防疫的设置太死的命令啊，设置制服的一个命令，你把它只要输入进去，他就给你来一键改好了，对吧？改好了， 这个也是我们在做设计的时候调适应之前会经常会做的一道工序啊，也是挺省挺省事的，会节约大家的一些设计时间。 好，这个就是本奖内容，如果大家对本奖内容有疑问的话，可以加一下我的个人微信，或者到我们的防疫的微信公众号跟我进行沟通。好，谢谢大家，再见！
12凡亿电子星期天
10:45查看AI文稿AI文稿大家好，这里是还原教育好这一课呢，给大家继续讲解他这个软件中呢如何去设置一个毛满口就是我们在做设计的时候会遇到一些比较比较复杂的一个项目，是吧？然后一些遇到可能呃比这些比较间距比较特别小的，然后特别高速的一个板子呢， 我们一般会用到一个膜面孔，是吧？那么膜面孔呢？他其实呢怎么去在阿里格里面怎么去定义呢？你可以看到我们这边给他总结了一个文档啊，你可以看到我们这边呢是 他的一个总的流程是什么呢？就是先定义一个呃毛毛孔的一个过孔啊，定完了一个过孔以后呢，我们再在软件里面进行这个过孔的一个定义，是吧？ ok， 那么我们这一课呢就给大家讲解如何去呃在软件中定义这个毛毛孔， 我们这边呢已经给大家做了这两个封装啊，已经做了这两个封装，我们就不再去，不再说重新去做一个呃这样的一个四杠十和一个八杠十就得一个过孔了， ok， 那么我们直接跳过，跳到前面的第一步，然后做好 到我们的一个第三步。我们第二步呢，我们指定封装也是一样的，因为我们之前像这种过火封装的话，我们在之前的一些呃课程中呢，已经给大家讲解过了，我们就不再去重复了，然后第二节第二步呢，直接跳到第二步啊， 我们指定封装，大家应该我之前也应该给大家讲过，在这优势 pro 粉丝里面有一个呃 通道，下面的来不就是我们所说的一个呃那个派的一个通道以及我们的一个 psm 也是一个， 但是我们这里其实只要设置这个拍的通道就行了。 ok， 那么我们其实我这里已经设置好了啊，那么我们这里直接就给大家定义我们的一个门面孔，只有我们这三个通道，我把它加入到我的一个呃， fari 里面去了 啊，我这边呢直接给他讲解一个定义，如何去定义毛毛孔，你可以看到我们这边呢是我啊之前定义好了一个毛毛孔，我把它删了重给大家演示一遍啊。第一个能添加我们，首先呢我们添加哪里呢？我们添加第 一层到第二层的，就我们这个素材呢，是以我们的一个六层一接毛孔为例的，就定义一到二层的一个过孔，而一到二层的一个过孔呢，我们定义为一个激光钻孔，我们 机关钻孔呢，就是我们把这个先弄上一段暗沉，然后我们一个， 我看一下是怎么加不上的，哎，一共二一到二层。 哦，已经添加，已经在这个一段程已经在这个设计中添加了啊，我看一下啊， 如果已经在设计中添加的话，我们在这边是可以看到的，你可以看到我们这边呢，其实他已经是添加了的，已经是添加了的啊，那没关系， 我重新，我重新建一个，我重新去创建一个这样的一个 pcb 给他创建 给他创建我们的一个。呃，那个，但是我们这叠层呢，我们需要设置到一个六层板的一个叠层，不然到时候啊起到一个演示作用是吧？ 好，这里呢是千千低零二，然后后尾三， 好，我们贴第三层的话，我们走新号线吧，然后贴冰箱，然后泡 以及我们的一个，最后就是我们的一个第五层间低零五， ok， 然后我们再去设置这个，我们平面层就是设这个啊，走线层就是这个 平面层，然后点击 oplaopline 以后呢，我们就可以看到我们这里是六成板，是吧？那么如何去定义毛毛孔呢？我们刚刚那个路径呢？我们需要重新再一个封装路径，需要重新再指定一下，就我们这个两个过孔的一个路径。 哦，我这里呢其实是呃出习惯，我就把这三个路线啊全部都设置了， 然后呢我们再去我们定一个啊毛毛孔，就是我们在这最大下面有个 bby 哦，这个 bby 就是我们的一个毛毛孔的， 你定义你可以看到我们这个 v i a 啊，一杠二成，那么用我们的一个啊激光钻孔就是四杠十的一个过孔， 然后开始层是 top 层，结束层是第二层，再添加一个呃 v i a 的，然后按照五层用我们的一个普通普通的就办个十六的一个过火， 然后第二层到第五层，然后再添加我们的一个，呃，第五到六层也是用我们的一个萌 啊，用我们的一个激光钻孔，你可以看到我们的一个激光钻孔呢，我们的一个激光钻孔呢，就是我们的一个盲孔，那我们盲孔呢，就是我们的一个普通钻孔，其实 我们五到六孔，我们六层也是一个埋孔，也是一个盲孔，盲孔就是我们的一个技工钻孔啊，大家这一点不要搞混了。然后五到六层啊，这个要选择我们的一个四杠十的， 然后选择第五层到第六层的一个通道，然后点击 ok 就行了，点击 ok， 这样的话我们就已经定义完成了，定义完成我们需要在我们的一个 啊规则管理器里面呢，一个默认的规则管理器里面，把这个我们定的过程给他加进去，是吧？这有个 vs 我也是给他加进去，你可以看到我们定义好了以后呢，我们这边可以看到我们的这个呃 v i a 的一个过孔定义，他其实就是就是在这里的，然后我们把这些都添加进去，我们普通的过孔我们去帮他 六也添加进去，然后以及我们依照二层的一个激光钻孔，然后二到五层的一个埋孔，然后四到十层啊， 四四杠十我们就不添加了，四杠十就是一个激光钻孔啊，激光钻孔我们用的是这个一到二层五个，五到六层采用这个，其他的我们不用这个四杠十的一个过孔， 总部选择添加，那么我们这个八十六的人，但是我们就要添加，因为我们其除了用这个毛毛孔之外，我们只有部分的一个地方会用到这个毛毛孔，其他地方我们还是会用到这个通红的啊，然后点击 ok 啊，这样的话就已经设置完成了，设置完成了我们再进行我们的一个走线， 你可以看到我们走线的，你可以看到我们这边呢是一段爱情的一个呃，激光钻孔就是我们的，你可以看 看到这边呢就是我们的一个移动二层的，你可以看到这里呢移动二层的，但这上面 我们查找一下属性，你可以看一下这个东西啊，这个是我们的他的一个拍的是大个名称的，就是我们的一段爱称，然后他的类型呢就是 bby， bby 就是我们的一个毛毛孔啊，就是我们的一个毛毛孔， 然后我们再补到六层的，然后你再去第三层，呃，可以看一下，我们再打一个我们的一个通孔，在通孔呢，你再到我们的一个，呃， 我们在这里到我们的一个第二层去其他的一个过孔我看一下去到去 到一个其他层，然后我们到我们的底层去，底层 我现在是在底层，然后我换一下，你可以看到我们这底层呢，走线就可以走五到六层的一个一个过孔。这个呢其实就我们就是我们的一个五到六层的，那么二到五层的呢？我们需要去我们的一个呃， 第二层去走他的一个层是第二层，然后到我们的一个第五层的话，我们这边呢是可以选择选择我们的一个过孔的， 我们这边回到一个第二层去 啊，一到五层的一个珠江正好 一个那个普通的过孔呢，一个门孔就出来了。这样的话其实我们的一个啊网络孔的设设印就是这样的，我们可以把这边都打开， 你可以看到这边就会显示了一到二层的和以及我们的二到五层的，然后还有个五到六层的五到六层，我们需要到第第六层去打一个 第六层，才能看到我们的一个五到六层的一个过孔。你在套个层呢，是看不到我们的一个啊，五到六层的一个过孔的，你把这个关了你就看不到了，是吧？因为他只有在五六层才能看到 第五层也能看到这个二到五层的，已经五到六层的这样的一个情况，那么三个模板孔的一个设定呢？他就是这样的一个设定，一个定义的方法。 ok， 那么我这一刻呢 讲解的就是，呃，给大家讲解的就是我们的一个毛囊孔，那么我们的毛孔呢？就是我们的所谓的这个激光针孔，一般会采用很小的一个，呃，激光针孔 就是我们很小的一个过孔，就像我们的一个四杠十的一个这样的一个呃，过孔，那白孔呢？我们一般是因为在里面呢，我们就会用一个普通钻孔，像八杠十六的这样的一个普通钻孔，是吧？ ok， 那么我们这一刻就给大家讲解到这里， 讲解到这里了啊，大家如果对 pvp 设计方面有兴趣的话，可以去我们的一个 b 站搜索白云教育，上面有啊一些我们上传上去的一些免费的两到四层板的一个入门视频，大家有兴趣的话可以去看一下。好，那我们这一课呢就给大家讲解到这里了，谢谢大家。
17凡亿教育-张老师![[1]处理EMMC高速存储模块布局 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训#高速PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/d914d3aa5cd6828427a3a805b979bf6c~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=76PRE8Uo16YdPXgHqw4pvld63nQ%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
07:04查看AI文稿AI文稿接下来我们处理 emc 存储模块，首先我们回顾一下之前章节的知识点，在 cm 运输管理系统中，我们设置了区域规则，那么为什么需要设置区域规则？我们讲了是因为我们这个 emc 封装的原因， 它的焊盘的边缘距离只有九点七，那如果我们按照常规的方式是没有办法走出来的，因为我们的线宽是五点二，以及设置的最小间距是四秒，那么这样的话四加五点二加四就是十三点二，是大于我们的九点七的， 那么此时我们就需要设置区域规则，那么在一定的区域内，我们的线宽可以走三 mill， 然后进距也为三 mill， 那 这样的话三加三加三就是九，或者走线为三点二，进距为三点二，那么加起来就九点六，也是符合要求的， 这就是这个区域规则。那所以我们将 emc 放置好之后，我们就需要设置区域以及对这个区域进行规则的赋语。 然后第二个我们在进行 cpu 布局的时候讲过，针对这种 bga 类型的封装，我们需要先删出来布局，我们只有先删除了，先打孔了再去摆放这一种的时候， 这样的话就可以最大化的减少我们的一个布局不用功。如果说你不先删除，那么你先把这些主轴摆在背面，那很有可能这些主轴就会占用了这些打孔的空间，就会让你这个布局不用 好，那我们现在就开始来放置这个 emc， 那 么可以看一下这侧有这么大空间，我们可以这样放置，或者这样放置，这样放置都可行，那么这里呢？我们这样放置，这样放置的话，那么我们可以留有一定的空间进行这个布局。首先 如果你这样走的话啊，这线离它比较短，那么或极绕等长可能不太方便，所以我们可以这样子，这样的布局。 好，我们差不多放在一个位置，但是不要离 cpu 太近，离 cpu 太近的话，或极做等长是不太方便的啊，这点需要给大家说一下啊，所以我们接下来我们就会在一个区域，那么或者区域我们可以选择矩形， 那么由于我们只是 top 层，间距不够，不能走线，所以我们只需要挂在 top 层就行了，不用挂在所有层，因为其他的层是有空间走线的，不需要线宽变细，不需要间距变小啊，这里选择规则 emc 啊，可以复制一下啊，右键它啊，那么这样的话我们的 region 就 复制好了，然后以及规则给它赋予了。 接下来啊，我们可以组根线试一下，可以看一下这个线是不是自动变化了，那同样呢，咱们从这里组根线出来， 哎，就可以出来了，那么这就是因为我们添加了编辑，那接下来啊，我们删除先，删除完了我们再进行布局 好，首先快捷键框选，哎，框选之后可以看到哎，有飞线的就是有连接的，没有的那就是空网络，没有连接的焊盘啊。那么首先我们来进行弹出，那么这里我们可以手动输入键块 可以看一下啊，我这个删除是非常整齐的，然后孔是非常整齐的， 那么在删除的时候啊，这个三格是五秒，那么碰到一些空间拥挤的情况下，我们再可以使用其他的这个三格，那么长给五秒，我们的孔就会非常整齐，非常整齐， 像这样子看一下它就会报错了。啊，那么此时我们这个可以改小一点 啊，我使用复制命令， 这里改成 smule 啊，会不会报错，我们看一下。 好，这样的方式请看一下，那么我为什么这样上呢？这样上的话，后期摆放绿波电光的时候看一下这样子， 像这个 emc 我 们已经做过太多，所以基本上每一个方案都可以按照这种方式删除，很方便。好，那么像变量和 d 我 们删除了，那接下来我们来删除这些信号线， 那这里格建议啊，我们不要这样删除，就是有的人喜欢这样删除。来看一下 这样散，那么这样散有个坏处，首先走线，他只能一个方向走，全部朝右，全部朝左，另外一个这个对于我们的地平面，包括地面平面，他就会大范围的隔断， 这也是不利于信号回流的，所以我们在设置过程中，尽量避免这样大范围的这样的散出，我们可以采用两个一排，三个一排这种方式去进行处理。 好，那么这里我们可以这样做，看一下这个孔整齐吧。好，那么接下来继续。 好，这两个孔距离比较大，那么这样的话两孔中间那么是可以走线，也是可以过通皮的。 好，这个 id 键关注我呦。
![第12章节-调整丝印 [Cadence Allegro完整2层板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/0ed0fdb46b215bcdb9a76151fcca3a5b~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=LyvVRq8Fldb4OiCDS8HwPZQYuLk%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
04:22查看AI文稿AI文稿地孔填好之后，接下来我们来调整适应，那么这个时候呢，我们需要打开我们的尾号， 在之前我们已经设置了幺字体，二零二五五五， 二零二五就表示这个字符的宽度和高度，五五就表示间距以及适应的宽度，比如说这个 c c 的 一个宽度， 选择嵌界面，这边只选择文本，因为我们只需要更改这个文字的大小，然后这里勾选一号字体，其他的不要勾选框选，可以追到这里就会发生变化。 如果你觉得这个颜色不好看，你可以先取消所有颜色， 选择移动命令，选择文字，然后接下来我们来调整尾号， 好像我们这边两个我们也可以放到这边来好看一点点，或者是我们可以统一，比如说我们把 q 三也放到这一侧，然后把这边也统一放到这一侧，这样会好看。 好，我们这边还是全部放在左侧吧，以免造成歧义。或者我们可以把这个孔朝下，朝下的话，那我们这个私印就不会放在过孔上了，这样会更好， 可以精益求精，我们就可以调整的更好一点。 由于两个模块啊，这是一样的，所以我们在私印上也可以处理的一致， 这里我是使用快捷键进行放置的。 保存好，接下来我们可以将主线和图片关掉，我们教大家一招，选择刷子，再来核对一遍，选择器件，选择一个颜色， 我们来核对一遍，看这些位号是否已经全部调整完成，或者有没有疏忽漏掉的，可以点击一下， 可以注意到所有的细节已经全部高亮，说明我们已经全部调整完成，再取消高亮选择 fit， 好 适应我们，调整完成关注我呦！
![[3]设置基本设计参数、常用层颜色及光绘 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/8a5141fd52e2651ba169ff69717ca583~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=%2Fmta6qCnYCy5uer%2Fy4uNR1Y7JVY%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
06:38查看AI文稿AI文稿好像这个啊，看到没有，检查一下添加错了，我们添加成私密区了啊，把这里改改， ok， 再打开好 再删掉啊，出现这种情况呢，有时候会出现这种 bug， 没关系， 再重新添加，所以要细致啊。好，检查完之后我们再来继续添加其他的，看下这里。好，先来给起 top。 好，那接下来我们添加什么呢？添加一个 g 二信息层，这个 g 二信息层，那么这个呢，主要是说你有哪些信息需要给板厂制板参考的，你去加进来 啊，这里我们就添加常见的，我们这里主要添加一些，比如说尺寸标注，还有一些什么，比如说还有我们的转孔表这些添加进来， 总的就是你需要哪些信息给斑马看，你就把它添加进来，那么这些信息在哪些 subclass 你 都可以添加进来，包括你自己新建的也都可以。好像我们这里 好像这个是我们常规加的，那么像这里啊是六层板，那么等你出了中国表之后，这里还会有个 subclass 的， 这个等后面出了中国表，我们再添加 s， 像这里目前还没有，因为你没有生成中国表， 等你生成中文表之后，会有一个一到六这么一个选项。好，还有把我们常见的一个尺寸标注的添加进来 啊，这是这四项，那么如果说还有其他的需要添加的，那比如说，好，你这个一个大的一个表格，比如说大的表格我们可以放在这里，比如说你需要添加进来，你就可以把它放进来，那我们这里啊就不放了。 好，这里就做好了，那么做好之后我们来看下效果啊，选择 c 好， 那这就 c 选择主焊好，这个主焊 选择钢网，有钢网好，我们将飞线关闭， 那么除此之外，我这里再添加一个东西， 那么添加这个主要是为了我布局使用的 a、 d、 t， 那 么在这里呢，我会把拐角还有封装示意添加进来，大家可以看一下，如果说你喜欢添加微号，你也可以把微号添加进来，大家可以看下效果。 好再重新添加一下 啊，位号不要好，这个也不要。 ok， 看下效果 a、 d、 t， 这样的话是不是很清晰明了，这是我的习惯，如果说你你习惯显示位号，你也可以把位号显示出来，那同样的，我们也创建个 a、 d、 b， 好 把这些去掉。 ok， 选择 open， 然后选择封装实验。 那么这些都添加好之后，我们再来检查一下 啊，给大家检查一下， 好像刚才就给大家演示的，怎样去设置这个胳膊，那么在正常在公司内部啊，在公司内部的话呢啊，我们是不用这样做的，直接可以附用的，你看像这里，我们去检查出来，像这里啊，就出现了问题， 所以如果说你这个有这个 bug， 自己也去处理一下， 如果出现这种 bug， 就 把这个关闭再打开，关闭再打开就可以了。所以像刚才我明明已经删除了，但它就是不删除，包括已经明明添加了 samsung plus， 就是 不添加，这种情况下就点击 ok 关闭，再重新打开这个窗口就可以解决，这是一个小技巧。 好，你看这里，那么刚才明明是 ok 的， 但这里又出现了问题， 好，那么这个 g、 o 它只是一个参考信息层，这里需要强调一下， ok， 好 像刚才就给大家演示了怎样设置基本的设置参数，常用 subclass 的 颜色以及怎样设置的光会，那么像光会是占用了我们大量的时间 啊，所以这里就给大家演示一下过程，包括也讲解了光会的一个添加的一个原理。 那么以后大家在公司项目设计的时候啊，那么就不用像在我这样子一样了，那么就全部可以什么呢？就全部可以导出导入了，那么我们光绘设置好之后，我们再来看一下，看这里有没有这个 artwork 的 字眼呢？ 看一下有了吧，刚开始的时候是没有的，因为我没有设置，接下来我们设置好了就出现了吧，那么我们就可以把我们这个板中设置好的，可以全选，可以导出给其他人用的，或者你自己其他的六神版项目用的， 这就是这章节的内容， 关注我呦！
![[2]处理EMMC高速存储模块布局 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训#高速PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/7451f666ea520674ebc57e0128228765~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=AURU6CDEYlXk%2FYk1D%2FAlnH3SHU0%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
07:43查看AI文稿AI文稿好，这个按的标记我们可以挪到这边来。 好，我们再来看一下，看有没有什么可以调整的。 好，这样子更对称啊，我们调成这样的。 好，这个孔继续左移。好，可以再看一下，这样的话就在一条线上面，这样看起来会更精美，更精美。 好像这里如果说你想把这个线这个三啊改成五点二，你可以直接在这里输入五点二， 好，保存好，再来检查一下，看有没有漏掉的。 好，可以把这些关闭好，这里还有个 d。 好，这样的话我们可以再补充一下，好，看一下啊，这样我连了之后这边消失了，我这边连了之后这边又消失了，这个时候就需要注意一下一个软件的使用，那么此时我们不要勾选这个选项，这就是替换 好，这样的话就不会替，不会替换了，但是你用完之后还在勾上啊，因为我们常规走线需要经常替换好，保存好，这样做好之后我们来摆放主容，整体镜像好，摆放主容，首先我们看原理图。 好，这边的图可以看一下，那么这里有三个电容，那么两个小的，一个大的，好给这几个管脚用的，然后像这里哎，也是这个电源也是小电大电容，那么呢我们就可以直接看颜色 均匀，就近板看能不能每个管脚配对一个，或者是均匀就行。然后像这个是直接呢让 cr 的 一个对地起见，然后像这边就是一个电阻， 好，记得比较简单，所以电容我们就是小电容圈就近，然后大电容放在周围，这样的原则去摆放就可以了。如果看到其他项目也都这样做好，那么首先我们给框选一下， 好，再把这边再给框选一下，好，是一样的。好，框选之后，我们把这些大电容我们先挑出来，大容值的。 好，那么接下来我们这些就可以就近摆了，小电容就近 可以看一下，按照这样的方式，电源管脚可以直接连接电连接，然后这里还有这个放在这个附近。 好，然后这个 d 也很有连接，那么我们的小电路就是均匀就已经摆放好了，那么还像这些我们就可以继续来摆放，比如说我们可以摆在这个位置， 那么像这个哎，我们可以摆放在这个位置，或者我们可以这样摆放，都可以这样连起来， 那么像这样的话我们这个 emc 模块就处理好了。 好，最后我们再来检查一下框，选一下，看有没有漏电了。 好，或者我们这里啊可以使用一个技巧，就是赋予颜色，选择刷子，然后这里选择网络，然后这里选择一个颜色，选择一个灰色，那么我们可以直接选择 nat， 然后输入 dammit 回车，那么这个时候，哎，这个也直观，那么这个时候没有飞线也是可以的，可以看一下，哎，有哪些忘记删除了，这个时候再来检查一下，哎，可以注意到这里我们就是忘记删除了，好，那这里我们就来将它删除出来， 好发现这里报错，报错，简单往这边拐一下就可以。 好，这个我们调这样的，这样的孔整齐美观。好，可以看一下。通过这样的方式，我们这个 emc 就 处理完成了， 处理完成的，所以这个 y m c 的 模块，它的砌件比较简单，它的主要的要点就是要会置区以及给这个区赋予区规则，那么为什么这个约束关系的值是三或者三零二，那么是根据它的间距算出来的， 然后它的布局流程一定要先删除，如果不先删除就会造成后面的无用功，然后在进行删除过程中，哎，咱们又讲了一些技巧，那比如说这些孔我们尽量呢两个三个一排，为什么这样可以防止大范围的隔断咱们的地平面或者电平面。 然后另外一个我们又讲解了一个技巧，就是这个 assign 达密网络啊，也就是空网络的汉盘，像这样的话会更直观，像刚才这里我就没有删除，那么就通过刚才这样子，哎，又发现了 保存，那么到目前可以看一下，按照合适的方法，合适的流程，那么这个版的布局就已经进行了这么多，而且这些布局都非常整齐美观。 所以大家在学习 ppt 设计的时候，包括在公司进行项目设计的时候，一定要有指导的去进行工作，而不能没有流程指导， 也不能随便瞎做。关注我呦。
![设置间距规则 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训#高速PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/f3833d69557713f34007bb9fb838b339~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=JLmCN5uQozexsjteajA47CZh1xM%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
04:24查看AI文稿AI文稿接下来我们来演示怎样设置键区规则。键区规则单机 spaces， 在 这个栏目中， 它的一个设置逻辑跟限宽规则是一样的，先创建大的，再把这些大的规则赋予给这些网络，这些网络就会按照这些规则中的参数去进行检查。 那么在一般的设计中，我们的间距规则一般使用 default 就 可以。如果说你的板子空间很大，你再可以设置插缝对相关的间距规则，比如说插缝对和其他对象设置为二十 mill， 如果板子空间不大，我们可以不用设置，可以自主的调整， 如果你把它很拥挤，你设置二十之后，你把这个二十赋予给你的插排队的话，空间不够，但是你又赋予了二十，那么它会到处报错，那么报错之后，有的人可以通过其他的方式去消除 d， r、 c， 比如说加区域规则等等这些，这样比较繁琐。那么在咱们这里呢， 板子空间不是那么大，我们就没有设这个差不多的建立规则，我们就使用常规的，那么常规的我们需要注意的对象主要有这六个，走线通孔、管脚表贴管脚，通孔、过孔，还有我们的通皮以及这个后耳。 那么一般我们可以把这些间距相互对向之间全部设为四秒，那么这样的话是我们常见的一个值，然后板长也很容易收纳出来，那唯一需要注意的就是这个后二，我们可以把它的值设为大点，设为八秒，八秒 这里是线，那么你点击这一项，那么就要设置线到其他的，你可以手动的在这里出一个四 回车，他就遇到后面的全改了，而同样的当你输入拼的时候可以看一下，那么拼到线这里就变为四了，为什么会是四？是因为刚才你已经设置了线了拼，所以它会自动变，你就可以这样依次的去设置就可以。那么刚才我讲了常见的通风板，我们设置有哪几项？ 再来回顾一下六项线焊盘啊，我们的焊盘管脚有两个，一个是通过管脚，一个表贴管脚好，然后我们常规做的是 这种通孔，过孔好，通孔板，那么就四个了，还有我们常见铜皮，还有最后一个就是我们的后耳，那么这个后耳就是很多啊，我们板中见到的一些没有电气属性的孔，然后内径外径一样的孔，这个就属于后耳， 所以这六项，那么你可以一项一项的设置，那么这里啊我们演示一个比较方便的方法，单机所有 来看一下，单机一下，我光边是单机 default， 这里后面全部被选中，那么这里就高亮，然后这里我手动输一个四秒， 可以看一下啊，这里面是五八，我接下来准备按回车看会发生什么变化，那么这样的话后面所有的全部会变为十六，这样是比较方便的。那么刚才我们说了这个后，我们需要设置跟其他对象的值设为大点，我们这里设为八， 那么这样的话就不用一次去单机了，那么这个是比较省事的一种设置，那么如果说在具体项目中有特别的艰巨的一种设置，那么如果还需要创建其他的大规则， 我们就根据要求去创建就可以了。那么像刚才我也解释了为什么我们这里没有创建，比如说像插缝队跟其他对象的间距二十秒，是因为空间不是那么足够，如果你创建了二十秒，那么就会有很多报错， 所以我们这就没有设置，那么我们在实际走线的过程中，后期优化的过程中，我们尽量让他满足这么一个大间距就可以。那么像刚才就给大家演示了怎样设置间距规则， 那么这个技巧大家需要掌握，点击一下，然后这里会亮，输入的话会整体会改，这个是非常方便的。然后以及需要设置这六项，那么这一项我们也说的了，比如说像这一项，还有像这一项，像这一项，这一项我们常规都是用不着的。 好，我们只需要设置我们刚才说的这六项，那么我们一般的板子就都可以搞定， 这章节就讲解演示的这样设置键去规则，关注我呦。
![[2]布局配置电阻 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训#高速PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/07b8d7dfbb06bf4d96792354b9c7ee31~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=dKaak4odcfegdCrTK%2FIn4y0okrs%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
07:16查看AI文稿AI文稿那么这里如果打孔呢？那么这里就没有足够的空间去走其他线，没有足够的空间走其他线，所以我们可以下一点点 像，然后像这些我们看一下应该都是背面的，这里飞线再来看一下还有没有，没有，那应该都是背面的，那么是背面我们就统一进行啊，这里用菜单演示一下 mirror， 然后 symbol 框选，可以批量到背面去。 好，到背面之后我们可以采用这个矢图 看一下。 好，那刚好都是些电阻， 那么这些器件目前很多，那么呢，我们如果按照全部放在透明的方法，可能空间不够，那我们就可以把它放在第二排， 第二排，那么这样的话，我们的 bottom 面的走线，我们可以通过这样子在两个线中间走过来，这也可行啊，那么首先 我们参考 top 面啊的方法，一根线一根线的来。 好，我们可以统一啊，统一把这个 d 网络的基建，我们放到 bottom 面， 或者统一把这个电源网络的放到 bottom 面。要统一你不能一会上面一会下面，这是不行的 啊，像刚才其实我们不应该镜像的，现在发现呢，器件还是一正一反，所以刚才就属于说 多余的一个操作。 那这里我就没有看原理图了啊，因为原理图可以看一下它这里很密，你需要去选择器件的话，需要先粘贴这个，然后再粘贴上面那个，那我个人呢，更习惯直接这样摆放会更快。 好，我们涂这个板边复制好，然后同样的我们可以放在这里拖拉 好。然后接下来我们再来看一下飞线，首先打开 top 层，看一下是不是都是一样的颜色，都是的有没有对齐，对齐， 然后再看一下波长面，好也是重样的。那么接下来我们来看一下飞线 有没有交叉摆错的， 好关掉 bottom 面的关掉，看有没有都是 top 面，因为当气垫多了容易发生错误啊，我们检查一遍， 先看一下，是这样的， 好，我们可以把这些气垫放在一个合适的位置，这里就差不多 ok 保存，那像这样的话，我们这个配置电阻就摆放好了， 那么下章节我们就来进行整版布局的优化，那么整版布局的优化主要就是处理一些我们在单个模块布局的时候，一些没注意的地方，比如说是由于疏忽，或者说是由于操作过快漏掉了， 然后再来整体看一下有哪些模块之间这个间距可不加大，或者说这样散出，哎，不太合理，需要加大间距等等等等这些。 那么这个呢，在后期啊，在后期我们会进行优化，那么整版布局优化完之后，我们在最后上出的时候，如果发现不合理，我们又可以再次进行调整， 这是一个大的流程。是这样的，那么现在我们来看我们整个板正，那么布局就这样的，所有的细节都已经布局好， 这是 cpu， 这是 emc 存储 ic， 那 么像这个就是我们的 ddr 啊，这些就是电源，然后这些就是接收器，接收器哎，它的一些信号跟 cpu 相连，那么这样我们的板卡就会跟外部的板卡进行通讯， 然后像这些配件组，它的 u 线级不高，常规情况下我们联通就可以，只不过这里器械非常多，所以我们在摆的时候需要注意，如果我们全部摆在同一面，那么它可能会这么广，那么这么广的话我们走线不会特别方便， 或者站的空间特别大，走线较长，所以我们采用一正一负，也就是 top 面或者 boss 面这两面来做。 然后在摆放的时候需要啊同一面，要么就是三不三在一面，要么同一 bottom 在 一面，那么这样的好处就方便后期共用孔，共用孔 这是一个关系到后面散出的一个考量。然后再来看一下这根线，就是我们之前添加的间距提示线，那么这根线就四十六，也就是一毫米。 那么接下来我们再打开所有飞线来看一下，那么可以注意到我们整个布局这些模块的相互间距目前来看不是特别拥挤，也不是特别空旷。那么具体我们的优化可以等到后面章节我们来进行讲解和演示， 那这章节就是来讲解配置电阻的布局，这个比较容易，很快就读完了，关注我呦。
![设置及讲解6层板PCB层叠 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/b3f564b6f2495ce25943674192558a34~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=jaTZYijSTbIQT3yff94Gm8ZSbXo%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
05:14查看AI文稿AI文稿这张结我们来设置以及讲解六层板 p c p 场景，这是我们的 p c p， 我 们新建的 p c p 默认是两层板，我们可以代替这个图标， 我们可以把它设置为六层板，可以放在这个地方，右键再右键依次添加。 那么在这个界面中啊，是一层主线，一层 g s， 一 层主线，一层 g s 这样的，所以第一层，第二层，第三层，第四层，第五层，第六层这样的。 好像这里第二层是 d， 那 么像我们的 top 面是主气界面，所以第二层是 d 啊，第三层是我们的主线成零三。那么这里我有个习惯，第几层会加后缀？第一层就 top， 最后层就 bottom， 那 么其他层都会加后缀， 这样做有个什么好处呢？这样做的话，你出胳膊给别人，别人一看到这个胳膊的一个文件有后缀零二，就知道它的第二层。那如果说你这里没有写零二，那么第五层 if u is power， 那 么同样两个文件有可能就会混淆。 好，这里我们减低零四， 好像这里 power 零五，那么这是我们这个项目用到的上节列成版。然后这里我们选择 plan 啊，这里选择 conductor， 这里选择 plan， 这里选择 plan。 好， 这里我来说一下这个 plan， 我们这里设为 plan 的 意义是方便后期控制。这个显示可以看下，这里有个 plan， 那 么如果设为 canada 的， 可不可以？完全可以，这里我特别说明一下。很多人分不清楚为什么要选择这个，那么至少从 p c p 设计角度，我这里特别说明一下， 选择 conductor 是 没问题的，那我等会儿我来演示一下啊。 ok， 可以 看一下，那么这样的话它就可以控制我们的二四五，二四五可以看一下，那么 conductor 就 会控制信号层， 因为我们在做设计的时候经常使用的是主线层，那么像这个 d 层， d 二层是等后面再处理的，所以啊，大家可以参考我的习惯，发现同一层是不一样， 然后像这个绿色的啊，就是介值，所以看到一层主线一层介值，一层主线一层介值，那么像这种六层的层叠，那么去第三层就是最优主线层，上下都是 d， 然后第五层就是 d 完， 那么由于我们在板中使用这种层叠，可以将我们所有的信号线可以走出来，然后可以保证它的信号质量。如果说以后在做其他项目中发现它的模块更多，主线更多，但是只能用六层板，那怎么办呢？那么这个时候我们就可以把我们这个第四层改为 a r t 零四， 那么这样的话我们六层板的轴元尺就会多一个，好像我们这里我们就使用 g n d， 那 么这样的话我们的信号质量会更好。好， 这就是我们的六层板怎么设置的，那像我们这个六层板板厚是一毫米，那么这里这些参数我们可以不用更改，我们在后期进行 p c p 制版的时候，我们可以在这个制版文档里面说明，那么像这些参数我们就不进行更改了，好，等就 ok， 可以看一下，那这样的话我们一个六层半就设置好了，那么在这里需要注意的就是这种层叠的好处就是第三层上下都是地，那么我们所有重要的信号线都可以在第三层走，信号质量是最佳的， 然后第五层是电源，可以用于铺一些电源，或者是电源分割等等这些， 然后我们的主气界面是 top 面， top 面如果说我们的主气面是 bottom 面，那么这个时候我们就需要改了。好，那么的第五层就是 d， 第五，第五层是 d， 然后第四层 c r r 点零三，就刚好把它顺序打括号。 好像刚才我们就讲解了怎样设置六层板层贴，这是软件上的操作，另外我们也讲解了我们这个项目中用到了六层板层贴它的好处，然后以及它的板厚是一毫米， 包括也讲解了其他的层贴，也就是当其他的方案中也是六层板，但是模块更多，需要更多的轴线层的时候，那么这个时候我们就可以使用 a r t 零四这种方式，那有人可能会疑问， 那这种方式会不会有问题嘞？两个轴位呈零，那么往往我们六层板，两个轴位呈零，那么三和四的介值还厚的情况下， 那么它的串绕也是比较小的，也是会在我们的余余范围之内的，这也是我们的一种经典层叠，那么像我们这个方案中，我们使用这个层叠，我们的线路质量会更优，而且我们的主线也是可以走出来的。 好，这是我们 z 章节的一个讲解，关注我呦！
![创建EMMC区域规则 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训#高速PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/4070a5e1ae56c7a60e78164805f543dd~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=5P8LVjNdNHIpyjND26%2Bec2fYNiE%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
05:34查看AI文稿AI文稿这张前我们创建 e m m c 区域规则，在创建之前我们首先要想一下为什么要去创建这个规则，我们使用常规的线宽规则，可不可以使用常规的间距规则，可不可以？ 为什么我们可以打开 p c p， 我 们可以看一下它的封装，那么我们这里密度比较大的就是一个 d t r， 一个 cpu 以及一个 emc， 我 们先给测量一下，选择测量命令， 然后 find 栏选择 case， 记住啊， algorithm 的 操作方式是需要什么就勾选什么，我们单机一下 可以再看一下它的中线距离是十九点七，然后 ar gap 就 表示焊盘的变位距离是九点七，那么九点七，如果按照常规设置的线宽和间距，我们设的常规间距是四 mill， 线到线，线到焊盘是四 mill。 我 们来看一下我们设的规则， 线到表的汉牌，常规的四秒，然后再加上你走的线。好，我们走的线表征常规是五点二，那么你可以想象一下中间走根线， 然后还有上下的间距，那么四加四加五点二，最小就是十三点二，这样的话我们是走不出去的， 那么此时我们就需要加一个区域规则，加了区域规则之后，我们可以以三倍的线宽，三倍的间距走出去，那么这样的话三加三加三就等于九九，小于九点七，我们就可以走出去，那当然我们也可以设为三点二，那么三点二乘以三是九点六也可以， 所以是因为我们使用常规的线宽间距没有办法走出去，才需要设置这个规则， 所以大家在创建之前就要知道为什么设置，那同样的思维，我们就想一下，那 ddr 为什么不需要呢？我们给测量一下，那么 ddr 它的边缘距离有十七点四， 那么刚才我们已经加过了，你五点二，加上四秒，加上四，只有十三点二，我们是不用设置区域规则，同样可以以正常的间距和箭头走出去的，所以不需要同样的，我们测量一下 cpu 也没有问题。 所以以后啊，大家做其他项目的时候，可以参考同样的方式，先测量一下，来判定一下它是否需要加区域规则， 以及区柜台对应的线宽和间距是怎样的，或者说是只需要设置间距，不需要设置线宽等等这些，那像咱们这里就是需要设置线宽以及间距。 好，接下来演示一下怎样创建 e m c 区域规则，我们可以点击蔚蓝或者点击我们的渐距蓝，设置之后它们是互通的， 放在上面右键创建 array， 那 么这里输一个名称，咱们是给 e m c 用的，咱们可以取名 e m c。 好，这里输入三，可以看一下这里线宽输入三，那么这样的话 这个区域类的线宽的规则默认就是三，那么像后面这些没有设置的，那么像这些网络就会按照这里面被赋予的规则的数值去进行设计。 这里需要强调一下，所以你这里因为只设置了这个线宽，并没有设置其他的，所以它还是会按照这里面的规则进行设计的，这里说明一下。好，接下单机 space， 同样呢可以看到这里已经自动 产生了个 emc， 所以 它是互通的，那么像刚才我们说的，我们需要设置线和表贴焊盘，因为这个 emc 这个焊盘它的属性是表贴的，所以我们设置为三秒， 好，那这样的话间距为三，然后主线为三，那么两个间距一个线宽加起来就是九，那么九是小于我们刚才测量的九点七的。 好，设上之后我们保存一下， 那这样的话，这个 e、 m、 c 的 区域规则 我们就设置好了，像这个间距这里其他没有设置的啊，比如说线路线，那么就算你绘制了这个区域，那么在这个区域内部线路线它的规则还是是的，因为这里是留空，留空的话，那么这些网络， 那么它就会按照这里面的参数去进行检测的。这里需要特别提醒一下， 那么像这个章节我们就讲解演示了怎样创建 emmc 区域规则，那么主要就是利用这个测量命令去进行数学计算的，从而得到我们需要输入多大的限宽值，多大的间距值。 如果说以后做到更复杂的项目，比如说 cpu， 它的管脚更多，然后它的间距更小，哎，需要加一个区域规则， 哎，但是呢只需要设置间距，不需要设置限宽，那同样的方式咱们在这里创建，那么此时呢，我们只需要设置间距就可以了，哎，不需要再设限宽了，不设置它就不上效， 这就是这张假内容，关注我呦。
![[1]讲解CPU和DDR3布局思路 [Cadence Allegro完整6层高速板PCB设计视频]#小哥allegro#小哥pcb设计#PCB培训#高速PCB培训](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/8b139a90d15584838a8ea050baf11291~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098782000&x-signature=FKh6PWyuXjPVFdfIg7fAadH0qz4%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707192534FF9777ECB7C3EFCF6F4A)
07:04查看AI文稿AI文稿这一章节我们来讲解 cpu 和 d 二三的布局思路，那首先我们来看一下 pcb， 把这个 pcb 的 器件我们已经放进来， 那么我在我们放 cpu 之前，我们先可以按照原理图，把每一的器件我们先给汇总一下， 那么这是原理图，这是 p c p， 那 么首先我们可以选择移动命令啊，这里选择 symbol， 那 么 op 显出来呢？选择这个选项，那么在这里我先使用工具栏图标演示一下，像后续我就全部使用快捷键， 而第一页和第二页，第三页，那么它都是什么？都是和 cpu 相关的，我们可以直接框选， 像这种方式好，然后切换到这个页面，点击一下可以追到它挂起来了，那么这样的话也就相当于把整一页的 g 剪直接拖出来了，我们只要简单的操作一下，它就可以堆到一起。好，那同样的操作再切换过来，我们选择我们的第二页， 那这样的话是不是可以快速的把一整页的积件快速拖出来？好，同样的继续拖出来，还对到啊，那么跟 cpu 相关的积件我们也可以对到一起。好，接下来我们还有第三页， 那么这样的话，我们也不用设置属性，直接框选，也可以快速的达到目的， 我们先把这些 cpu 相关的归纳到一起，那么这样的话呢，我们后期在布局的时候就会方便一些，不至于说这个硬件它零散啊，那是 cpu 相关的，就是刚才操作方式是先一路命令再切换到这个页面来的。 好，那么这边还有一点 r 相关的，同样的好抖动起来，那么像这些都是和 cpu 相关的，那为什么每次框选的时候， cpu 都会移动呢？那是因为我们只要框选了 cpu 的 逻辑， 只要框选了 cpu 的 逻辑，不管是哪一个逻辑，看一下，这里是 c 逻辑，那么它都会被选中，那么这边是 ddr， 可以 看一下，那么这是 ddr 相关的， 先对到一起，然后还有这一边三角电压也对到一起，那可以注意看一下，那这个就是 d 点二三相关的 啊，那么这边就 cpu 相关的，那我们继续，那么我们已经摆了事业了，那么接下来看这一个，那这个就是 mmc 的 框选， 可以注意到我们 e m c 的 就直接对到一起了，那么这样的操作也是很快的，也不用设置属性，特别方便。先放到板框之中， 就利用后面的布局，像这个配置电阻，同样的方式，框选来看一下，这个电阻是比较分散的，我们只要简单地移动叠加，就可以把它们对到一起，这样的话就是模块化 啊。第七个就是 power 啊，就 power， 那 power， 我 们这里要按照模块框选啊，像这一个我们可以框选，可以看一下，目前是分散的，所以我们可以只需要简单的归结一下，哎，注意到，哎，这是一个模块了， 再框选一下，像这个模块， 好，这又是一个 d m 模块， 然后再框选，那么这是一个开关电源， 这模块有个大电感，同样的像这一个也是开关电源，框选， 这个方式做的非常好，那么如果说在后期的改版中，或者硬件原理图，某一页的砌件 被工程师移到其他页面去了，我们还是这样的方式，就可以快速的选择对应的模块，如果说你要是通过设置属性，比如说按页摆放属性，那么如果工程师，比如说把这一页的期间放到第八页，放到第六页，那这个属性你忘了改，那后面是不是比较麻烦？ 那么不管怎么样，像这个框选至少来说是不繁琐的，是比较方便的， 所以这种操作方式魔幻化，大家可以借鉴一下。然后像最后一个就是我们的金手指，金手指我们框选，那么框选之后，有人说会不会金手指被移动呢？这里不用担心，因为我们把它固定住了，之前 在之前的战争中，我们为了防止误操作，已经把它固定了，所以我们不用太担心， 不要太担心。好，那么镜头指的上方我们就放在这个附近，那么此时我们看一下，这就是模块化了，那么此时就很清晰，那么像这里就是 cpu 以及 cpu 相关的，那这就 d 二三和 d 二三相关的组中，那么这个是一个电源模块，那么这个是一个电源模块， 然后这里是一个电源模块，这是电源模块，这都电源，这是配置电阻，那么这个就是 emc 存储块。 c， 那么这样的话，后期在布局的时候，好，你这个放在哪里？比如说放在这里，那么后期它对应的一些主容基建也是可以很方便的布局的，因为都在它附近，如果你没有提前规划好，那么这些基建就会分散的乱七八糟，那个时候在布局的时候就会在这个界面中到处去寻找，不太方便。 好，所以我们只需要简单的将它归档，那么像这里它重叠我们没有关系，因为没有布局，然后后面等你进行模块布局的时候，自然而然，那么我们就会按照正确的方式去布局，就不会有错误了，所以前期我们都是这样对叠就可以。 我看一下像这样子，按照页面或者说按照模块，我们将它摆在板块外面之后，那么接下来我们开始来摆放 cpu， 那 么这个 cpu 根据什么原则去摆放呢？那么这个 cpu 是 这个板中最重要的 i c， 我 们 来确定他的方向或者位置，那么我们可以这样子可以拖动他，哎，可以拖动你看一下，看他怎么样摆比较合适，那么看一下这个关注我呦。
04:06查看AI文稿AI文稿大家好，这里是马云教育我们这一课呢，就给大家讲那个啊，其中的一个技巧啊，其他的一个技巧啊，我们做 pvp 的时候呢，经常会遇到这样的问题，你可以看到下面的其实就是我们所做的这个啊，怎么去定位元器键， 怎么去定位 pcb 里面的元件，是吧？那么他其实有好几种方式去定位的，那首先第一种方法呢，就是同步原理图，将 pcb 进行一个同步操作啊，你可以看到这边呢其实就是我们的一个原理图的一个同步方式，那么我们这边再来打开呢啊， 我这边找一下他这个原理图， 这边打开以后呢，我们是在这里面进进入 oppos 界面以后不认识的一个界面，然后再找到我们的一个啊这样的一个界面 这个选项，这个选项呢就是我们所说的一个呃， pcb 和原图的一个交互，就这样的一个情况，可以看到 马上关了，你可以看到这个其实就是我们原液图和 bcb 的一个交互，但他交互的模式是怎么样的？你可以看到下面我们这张这两张图片，我们在原图里面进行框选就行了， 但是我们框选之前呢，我们需要啊，假如说你要移动这期限的话，你框选之前要在我们的这个 pcb 里面点击这个移动命令，点击这个框选加 m 的一个 移动命令，然后我们才能，然后我们再去我们的一个原液图里面框选器件，那么我们的 pcb 里面呢，就相对应的进行一个器件的移动了，是这样的一个情况，那 那如果啊你要定只是定位原计件的话呢，那你只要在原图里面框选，那么对应我们的 pcb 里面呢，就会高亮这个计件， 那么我们还有第二种方法，那第二种方法怎么去定位这个元器键呢？就这样的，你在这边呢进打开元，打开我们的一个 pcb， 假如说我们要找到我们呃 想要的一个元器件优衣，是吧？那我们只要在这边一个进搜索就行了，翻这本内蒙，那么在这边进行一个优衣输入，像加 nt 键，然后再进，这样的话就可以进行我们的一个进店的搜索了，有这样的一个情况，当我们这里面是没有 那七键的，所以我们搜索不了在这里，当然我们在翻译本类目呢，就是上面这一栏要选择声波啊，要选择声波，那才能去点击这个啊， nto 键搜索，搜索这个器键名称才能进行搜索这样的一个情况， ok， 那么其实你可以看到，然后按回收键进行查询，是吧？然后你还可以执行高料命令，就执行我们的一个元，就是 赋予网络，等于明一个赋予颜色的一个啊命令，然后点击这个啊，选择一个颜色，那么我们就找到这个期间以后呢，我们就可以分辨了，在这里进行一个啊期间的搜索，你搜索到了以后，那么我们这边设置了什么颜色，那么那个期间就会成什么颜色， 这样就可以很好的去分辨出来了，就就这样的两种方法，那一种呢是通过一个，我们通过一个原液图进行交互了一个定位 pcb 接，那另一种呢，就是我们通过这个贩毒界面的一个 呃搜索栏进行一个期间的搜索，这样的一个情况。 ok， 就是我们所说的这两种情况。好，那么我们这一课呢，就是简单介绍给他介绍这两种情况的一个操作方法。好，那么我们这一课呢就给他讲解到这里了。好， 我们大家有什么问题的话呢，可以加一下我们的一个就是交流群，可以先加一下这微信啊，这个是微信号啊，加完以后呢备注入群就行了。 ok， 那么我们这一刻呢就给大家讲解到这里啊，希望对他有帮助啊，谢谢大家。
